        當前位置: 首頁 >產品中心 >射頻模塊 SPI/SoC>SI4438>E10-433MD3

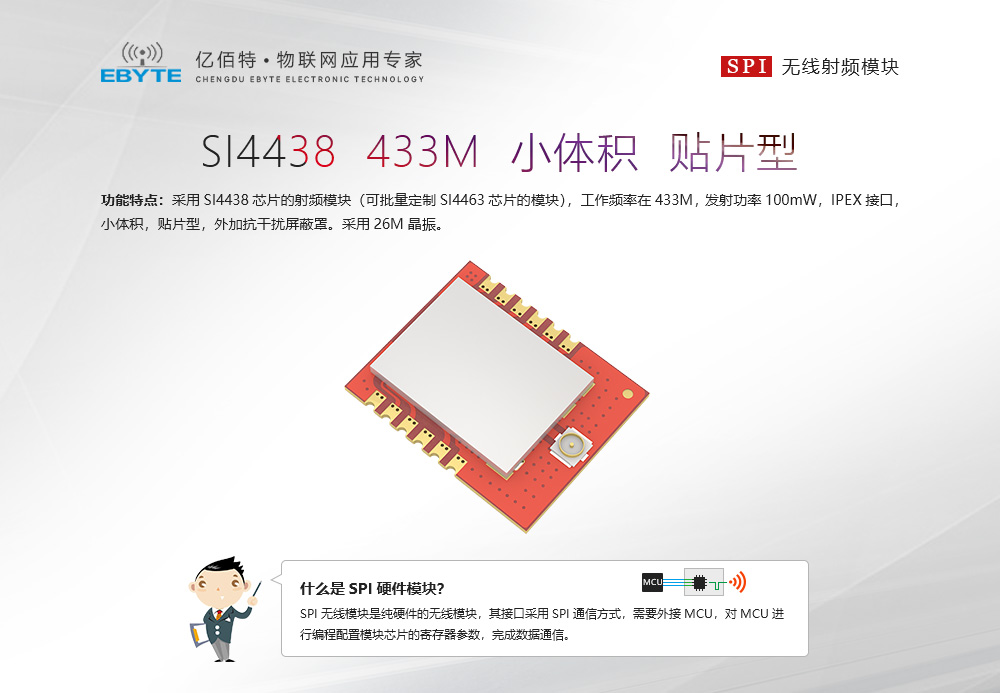

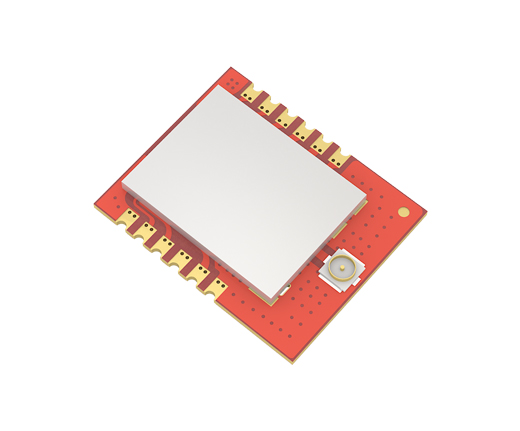

        E10-433MD3 SI4438芯片無線射頻模塊

        芯片方案:SI4438

        工作頻率:425~525MHz

        發射功率:20dBm

        通信距離:2km

        通信接口:SPI

        產品重量:1.9±0.1g

        產品簡介:一款使用SI4438芯片的射頻模塊(可批量定制SI4463芯片的模塊),頻率433M, 發射功率100mW,IPEX接口,小體積,貼片型,外加抗干擾屏蔽罩。采用26M晶振,目前已經穩定量產,已經大量應用于智能家具、物聯網等領域。

        溫馨提示:該產品已下架,批量可發起生產。

        02 E10-433MS E10-433MD3
        lora無線串口模塊

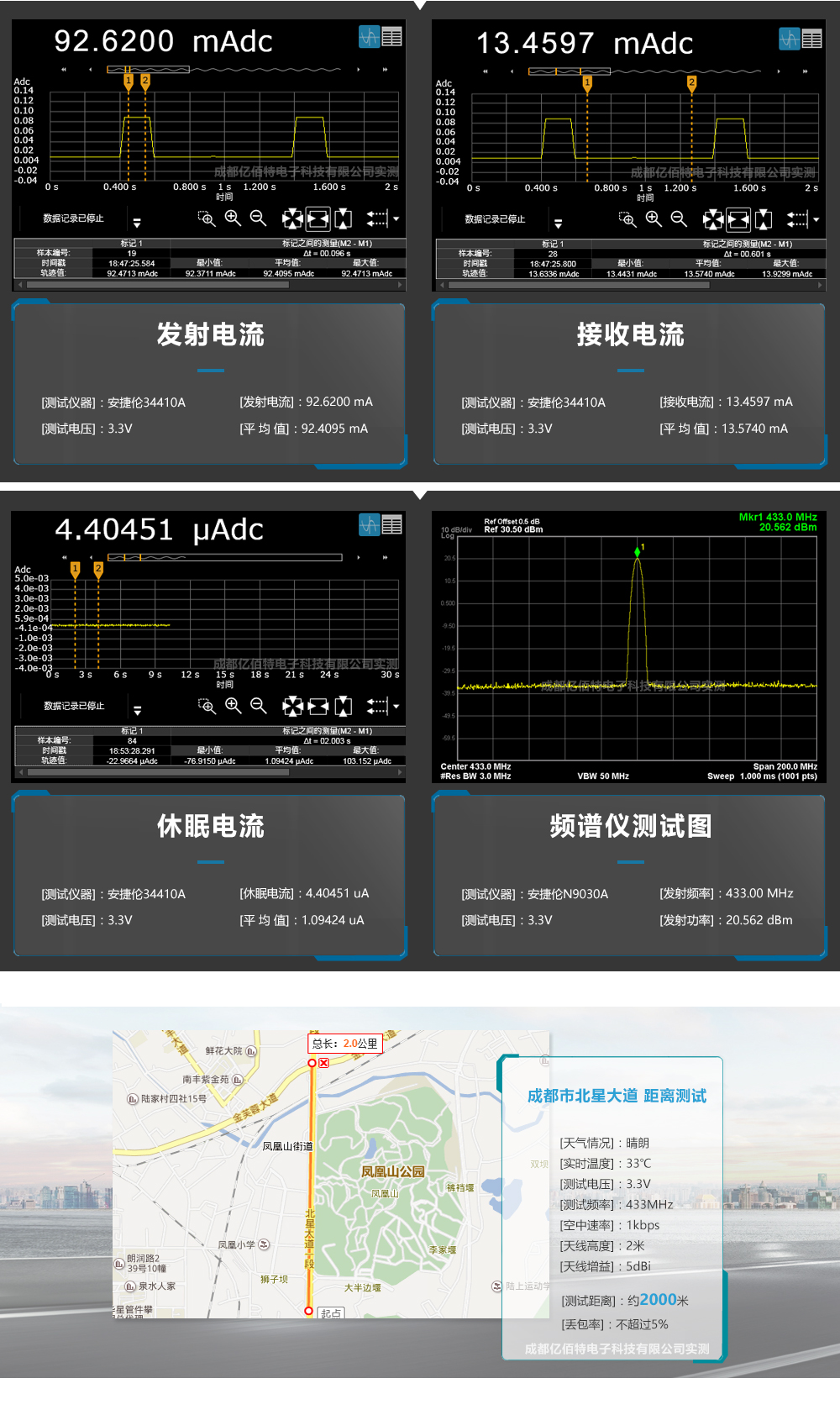

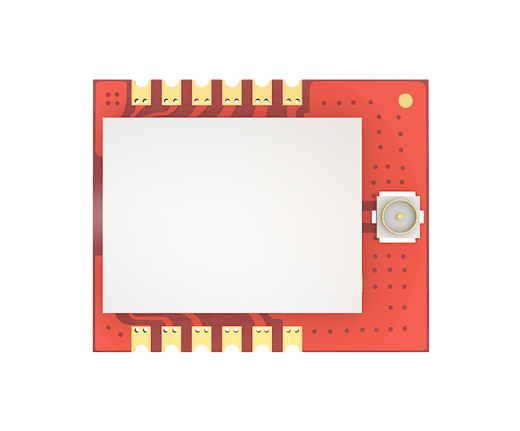

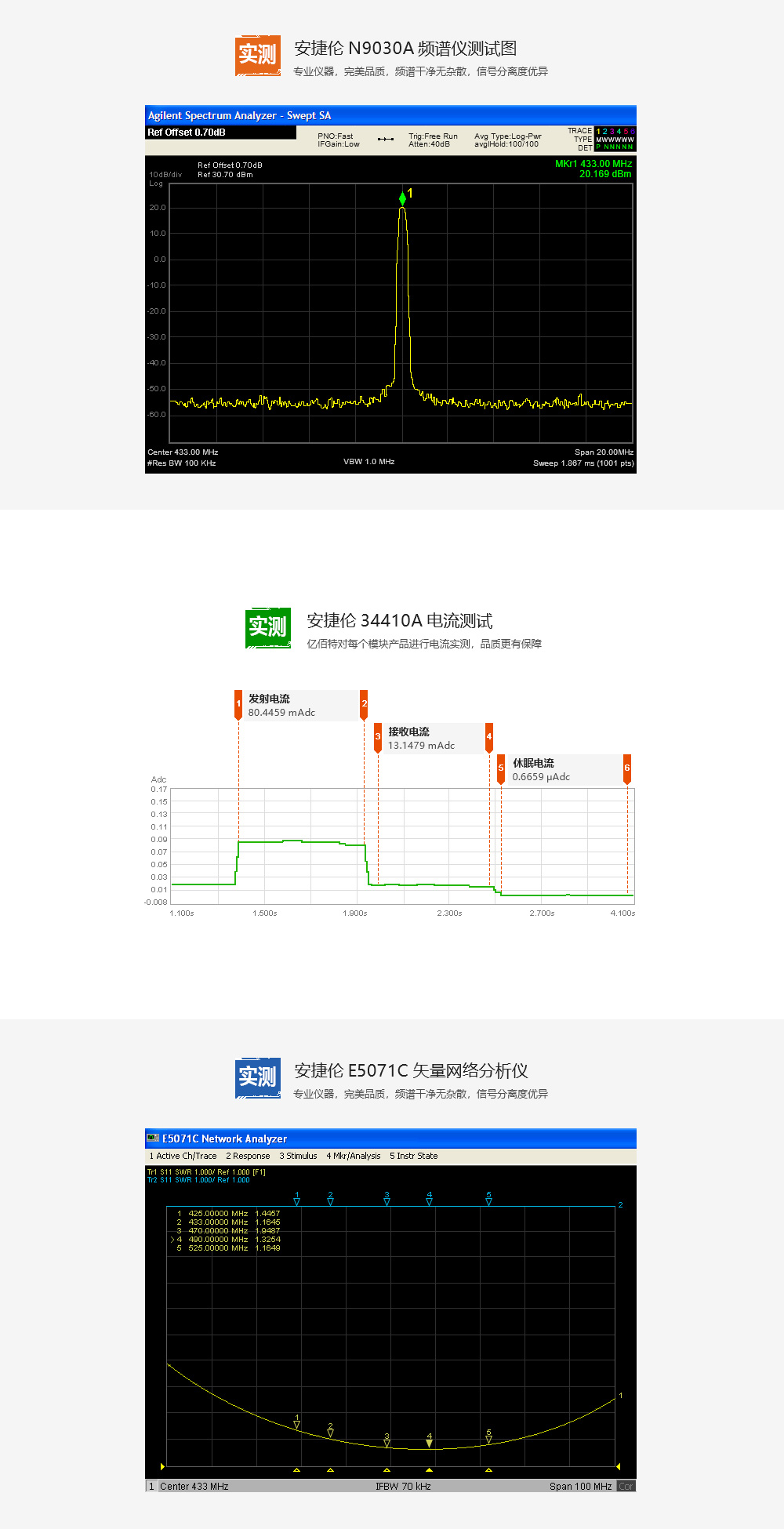

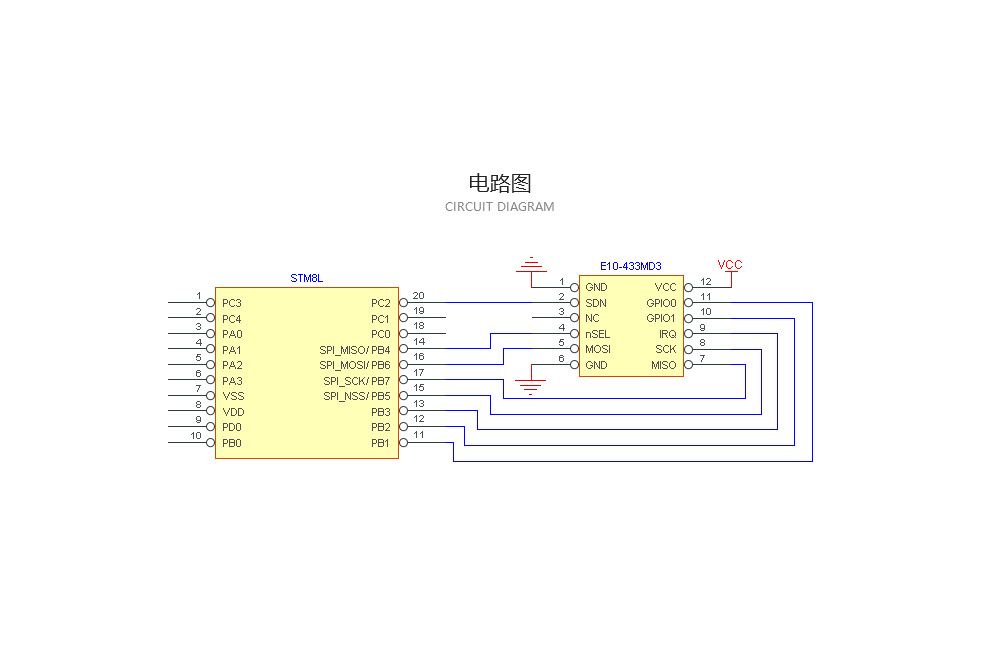

        E10-433MD3_TOP(E10-433MD3)SPI硬件特點1000E10-433MD3頻譜圖-1000E10-433MD3電流-10005_公共應用圖



        序號
        參數名稱參數值注釋
        1射頻芯片
        SI4438
           Silicon Labs
        2模塊尺寸
        18.1 * 22.1mm
           不含SMA
        3模塊重量
        1.7g
           不SMA
        4工作頻段
        425MHz ~ 525MHz
           可通過軟件調節,模塊采用26M晶振
        5生產工藝
        無鉛工藝
           屏蔽罩抗干擾
        6接口方式
        2 * 6 * 2.00mm
           貼片
        7供電電壓
        1.8 ~ 3.6V DC
           注意:高于3.6V電壓,將導致模塊永久損毀
        8通信電平
        0.7VCC ~ 3.5V
           VCC指模塊供電電壓
        9實測距離
        1900m
           晴朗空曠,最大功率,高度2m,250k空中速率
        10發射功率
        最大20dBm
           100mW
        11空中速率
        0.123k ~ 1Mbps
           建議盡可能使用低速
        12關斷電流
        0.6uA

        13發射電流
        80mA@20dBm
           供電能力必須大于200mA
        14接收電流
        13mA
           平均值
        15通信接口
        SPI
           最高速率可達10Mbps
        16發射長度
        1~64字節
           單個數據包
        17接收長度

        1~64字節

           單個數據包
        18RSSI支持
        支持
           詳見芯片手冊
        19天線接口
        IPEX
           50Ω特性阻抗
        20工作溫度
        -40 ~ +85
           工業級
        21工作濕度
        10% ~ 90%
           相對濕度,無冷凝
        22儲存溫度
        -40 ~ +125
           工業級
        23接收靈敏度
        -126dBm@1kbps
           詳見芯片手冊

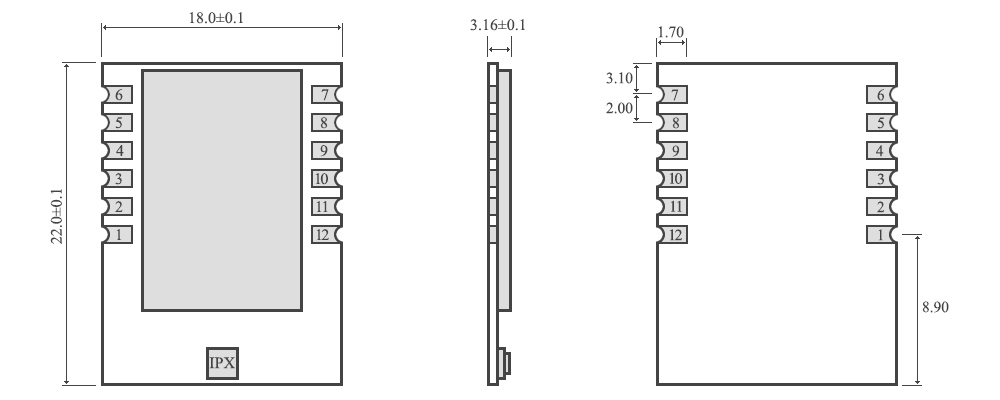

        E10-433MD3_Size

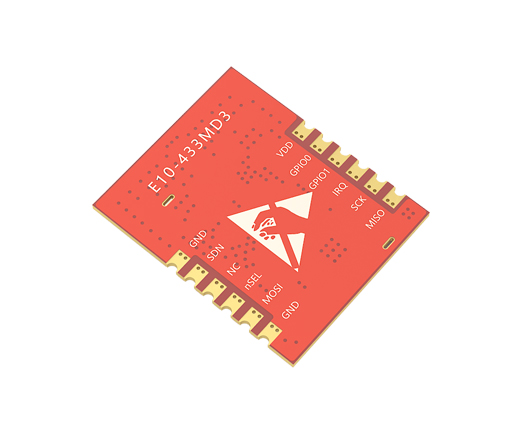

        序號
        引腳引腳方向備注
        1GND
        -    地線,連接到電源參考地
        2SDN
        輸入
           模塊工作使能控制引腳,工作時為低電平(詳見SI4438 手冊)
        3NC-    空腳
        4nSEL
        輸入
           模塊片選引腳,用于開始一個SPI通信
        5MOSI
        輸入
           模塊SPI數據輸入引腳
        6GND
        -    地線,連接到電源參考地
        7MISO輸出    模塊SPI數據輸出引腳
        8SCK
        輸入    模塊中斷引腳,低電平有效
        9IRQ
        輸出
           射頻發射接收中斷,低電平有效
        10GPIO1
        輸入/輸出
           可配置的通用GPIO口(詳見SI4438 手冊)
        11GPIO0
        輸入/輸出
           可配置的通用GPIO口(詳見SI4438 手冊)
        12VCC
        -    供電電源,范圍1.8~3.6V(推薦3.3V)
