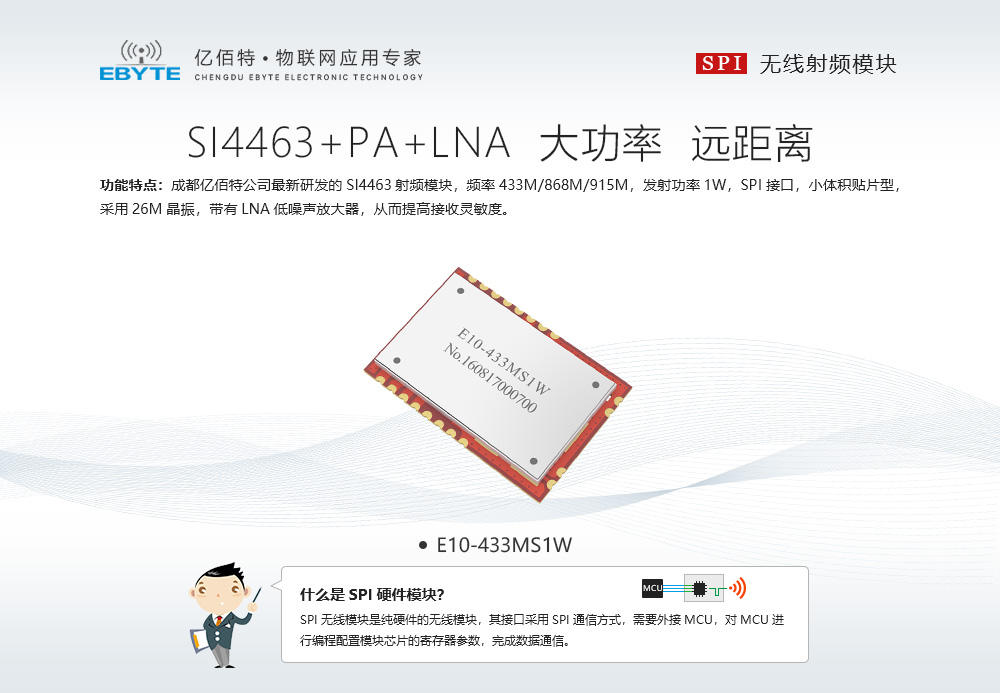

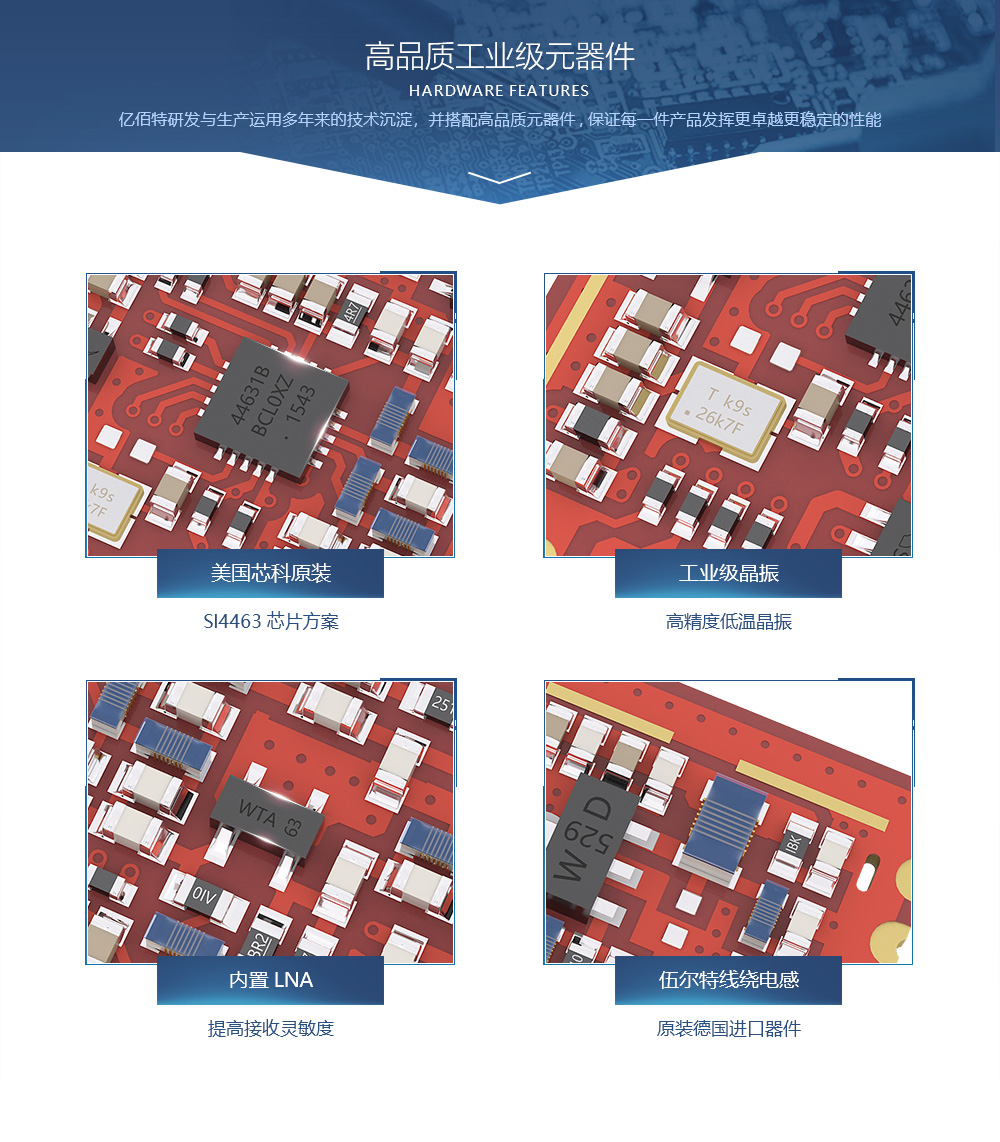

| 射頻參數 | 參數值 | 備注 |
| 工作頻段 | 425~525 MHz | 出廠默認 433MHz（26MHz晶振） |
| 發射功率 | 30 dBm | 最大功率（約1W） |
| 接收靈敏度 | -123 dBm | 空速 0.123kbps |
| 空中速率 | 0.123k~1Mbps | 出廠默認 0.123kbps |
| 實測距離 | 6000米 | 晴朗空曠環境，最大功率，天線增益5dBi，高度2m，空速0.123kbps |
| 硬件參數 | 參數值 | 備注 |

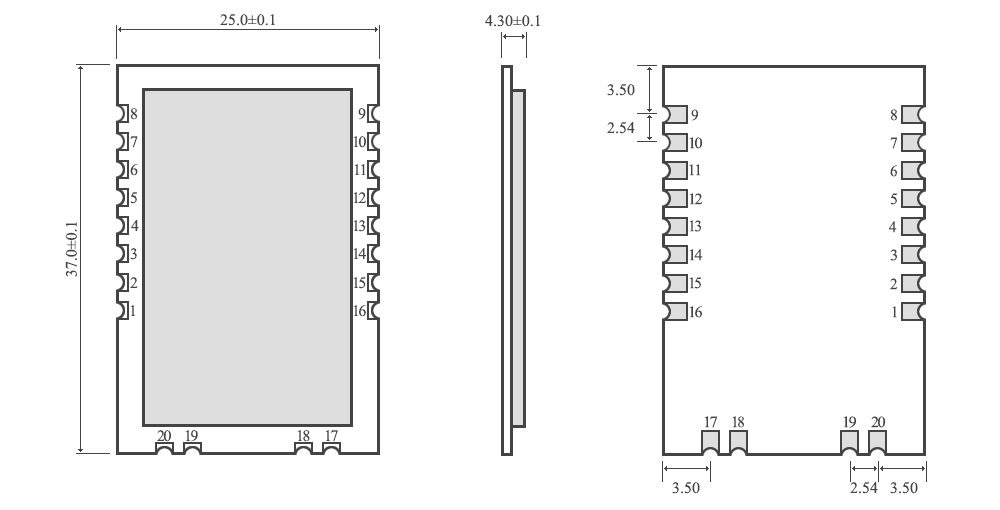

| 尺寸大小 | 25 * 37 mm | |
| 天線形式 | 郵票孔 | |
| 通信接口 | SPI | |
| 封裝方式 | 貼片 | |
| 電氣參數 | 最小值 | 典型值 | 最大值 | 單位 | 條件 |
| 電源電壓 | 4.8 | 5.0 | 5.5 | V | |
| 通信電平 | 1.8 | 3.3 | 3.6 | V | |

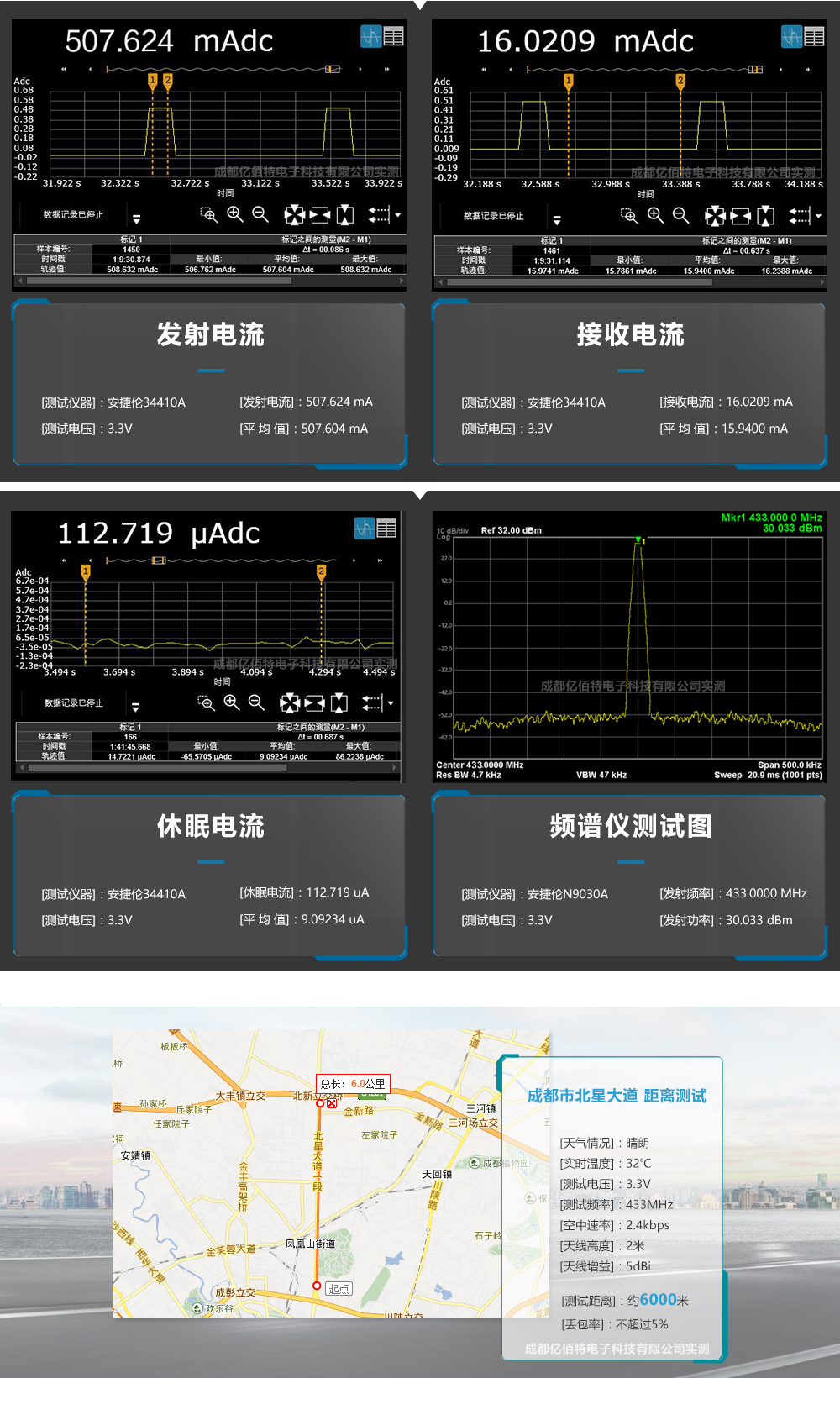

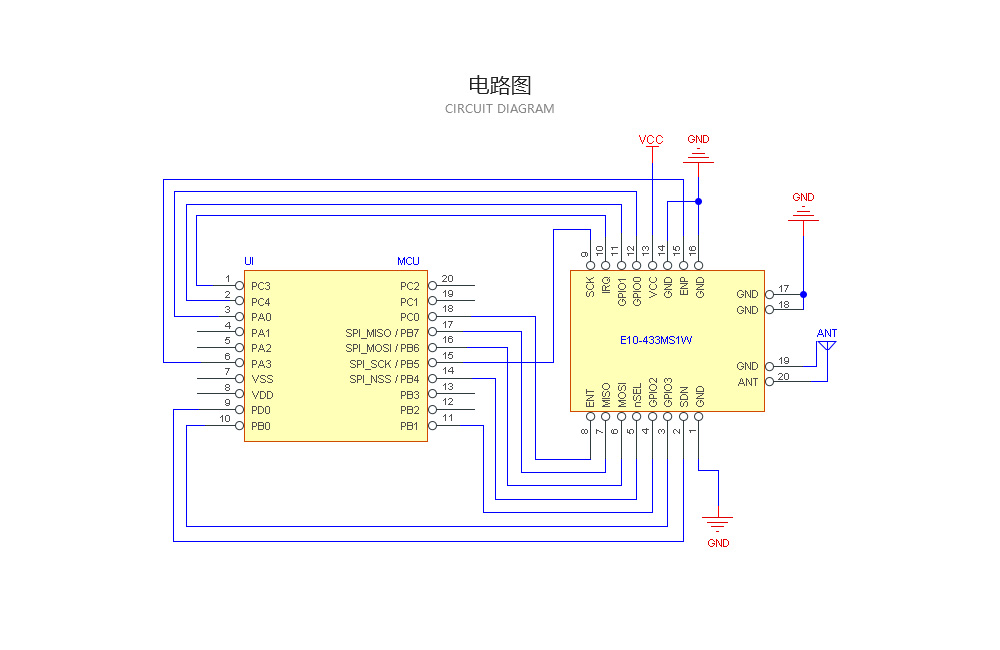

| 發射電流 | 607.2 | 660.0 | 726.0 | mA | 30dBm（1W） |
| 接收電流 | 20.2 | 22.0 | 24.2 | mA | |
| 休眠電流 | 2.5 | 5.0 | 6.5 | μA | |
| 工作溫度 | -40 | 20 | +85 | ℃ | |
| 工作濕度 | 10 | 60 | 90 | % | |
| 儲存溫度 | -40 | 20 | +125 | ℃ |
| 序號 | 引腳 | 引腳方向 | 備注 |
| 1 | GND | 輸入 | 地線，連接到電源參考地 |
| 2 | SDN | 輸入 | 模塊工作使能控制引腳，工作時為低電平（詳見 SI4463 手冊） |
| 3 | GPIO3 | 輸出 | 連接模塊內部射頻開關的發射，可不連接，由 SI4463 智能控制 |
| 4 | GPIO2 | 輸出 | 連接模塊內部射頻開關的接收，可不連接，由 SI4463 智能控制 |
| 5 | nSEL | 輸入 | 模塊片選引腳，用于開始一個SPI通信 |
| 6 | MOSI | 輸入 | 模塊SPI數據輸入引腳 |
| 7 | MISO | 輸出 | 模塊SPI數據輸出引腳 |
| 8 | ENT | 輸入 | 射頻時鐘（晶振）使能（高電平打開，低電平關斷） |
| 9 | SCK | 輸出 | 模塊SPI時鐘引腳 |
| 10 | IRQ | 輸出 | 模塊中斷引腳 |
| 11 | GPIO1 | 輸出 | 模塊信息輸出引腳（詳見 SI4463 手冊） |
| 12 | GPIO0 | 輸出 | 模塊信息輸出引腳（詳見 SI4463 手冊） |
| 13 | VCC | 輸入 | 供電電源，必須 3.3~5.5V 之間（推薦使用 4.75~5.25V 輸出滿功率） |
| 14 | GND | 輸入 | 地線，連接到電源參考地 |
| 15 | ENP | 輸入 | 射頻 PA_VDD 電源使能引腳（高電平打開，低電平關斷） |
| 16 | GND | 輸入 | 地線，連接到電源參考地 |
| 17 | GND | 輸入 | 地線，連接到電源參考地 |
| 18 | GND | 輸入 | 地線，連接到電源參考地 |
| 19 | GND | 輸出 | 地線，天線端口參考地 |
| 20 | ANT | 輸出 | 天線接口（高頻信號輸出引腳） |
| 產品說明書 |
【用戶手冊】E10-433MS1W_UserManual_CN_v1.3  |
| 開發測試 |
| 【通信例程】Demo_E10-433MS1W_Ebyte |
| 【封裝文件】Pcb_E10-433MS1W |
| 【測試底板】E06-TB10 |
| 【芯片資料】SI4463 |
| 億佰特簡介 |
| 【企業簡介】 |
| 在線購買 |
| 停產產品，批量可發起生產。 |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：support@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://www.sunredled.com/apple-technology.aspx |
| 【聯系郵箱】：support@cdebyte.com |
| 常見問題 |
| ★ 問：手冊上的SDN和ENP這兩個腳需要配合使用嗎 |
| 答：要使模塊工作，需要控制SDN引腳；要打開PA，需要控制ENP腳。要保證模塊的功率輸出1W，需要同時控制這兩個引腳，請仔細閱讀用戶手冊。 |
| ★ 問：請問SI4463的STM32的DEMO是根據哪個型號單片機寫的？ |
| 答：SI4463的STM32的DEMO是根據STM32F1xx系列單片機寫的 |
| 產品 型號 | 接口類型 | 芯片方案 | 載波頻率Hz | 發射功率dBm | 測試距離km | 空中速率 bps | 封裝形式 | 產品尺寸mm | 產品特點 | 技術 手冊 | 樣品 購買 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| E10-868MS30 | SPI | SI4463 | 868M | 30 | 6 | 0.123~1M | 貼片 | 25*40 | 穩定可靠，內置PA+LNA | ||
| E10-915MS30 | SPI | SI4463 | 915M | 30 | 6 | 0.123~1M | 貼片 | 25*40 | 穩定可靠，內置PA+LNA | ||
| E10-915MS20 | SPI | SI4463 | 915M | 20 | 2.5 | 0.123~1M | 貼片 | 15*20 | 穩定可靠，雙天線可選 | ||
| E10-868MS20 | SPI | SI4463 | 868M | 20 | 2.5 | 0.123~1M | 貼片 | 15*20 | 超小體積，穩定可靠 | ||
| E10-433MS1W | SPI | SI4463 | 433M | 30 | 6 | 0.123~1M | 貼片 | 25*37 | 穩定可靠，內置PA+LNA | ||
| E10-433MD3 | SPI | SI4438 | 433M | 20 | 2 | 0.123~1M | 貼片 | 18.1*22.1 | 穩定可靠，抗干擾力強 | ||
| E10-433MD-SMA | SPI | SI4463 | 433M | 20 | 2 | 0.123~1M | 直插 | 16.6*24 | 穩定可靠，可開發低功耗 | ||
| E10-433MS | SPI | SI4463 | 433M | 20 | 2 | 0.123~1M | 貼片 | 14.5*18 | 超小體積，可開發低功耗 |
