芯片方案：CMT2300A
工作率：410~510MHz
發射功率：20dBm
通信距離：2.5km
產品尺寸：16*16mm
產品重量：0.9±1g

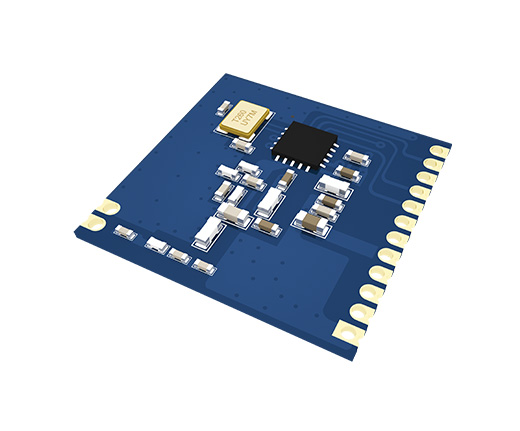

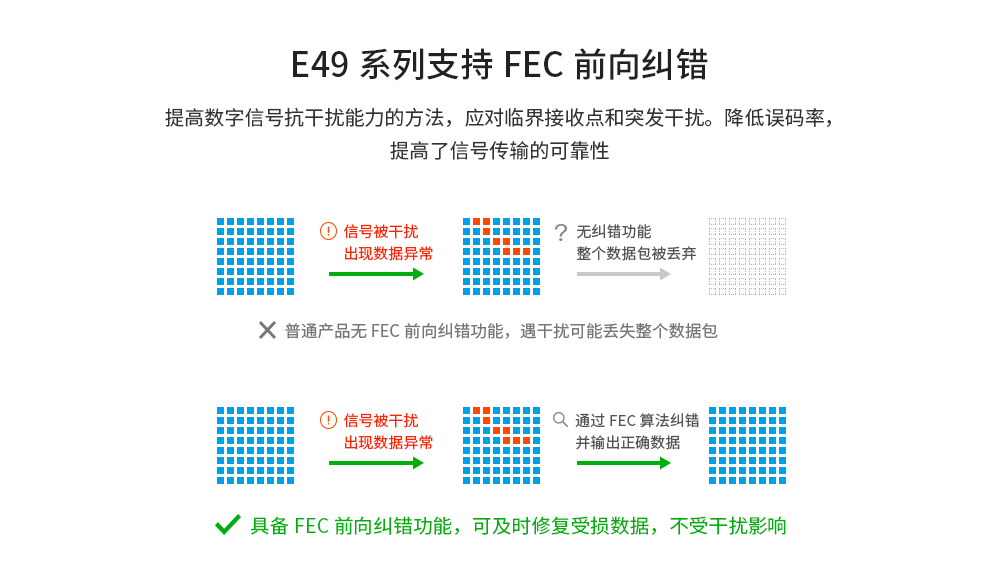

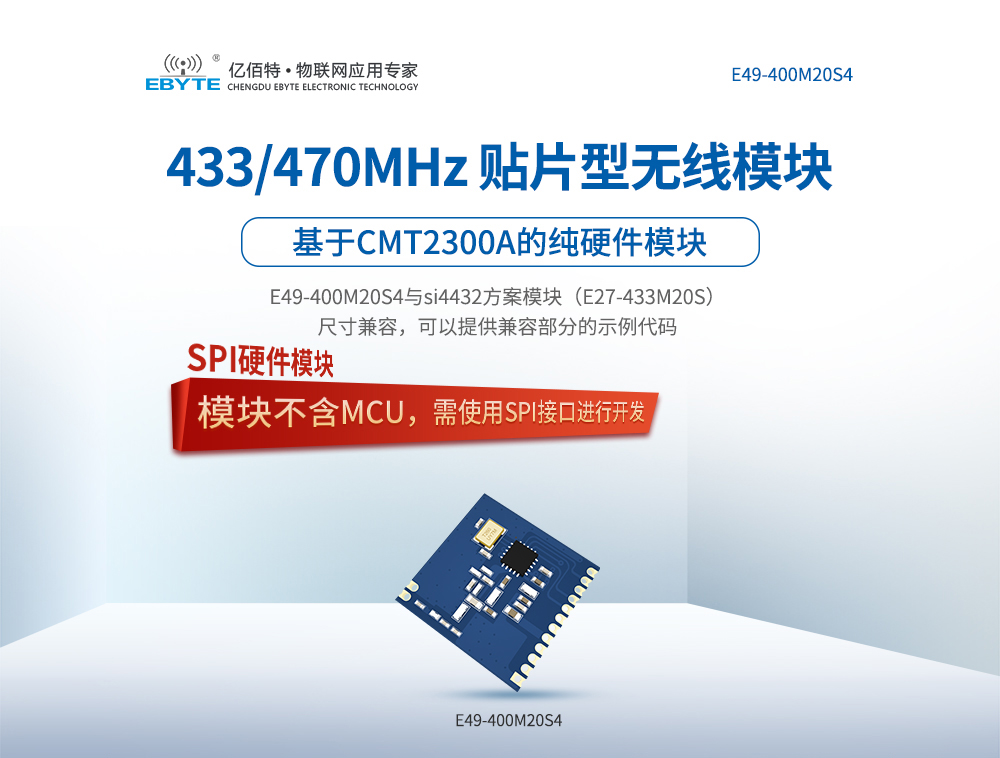

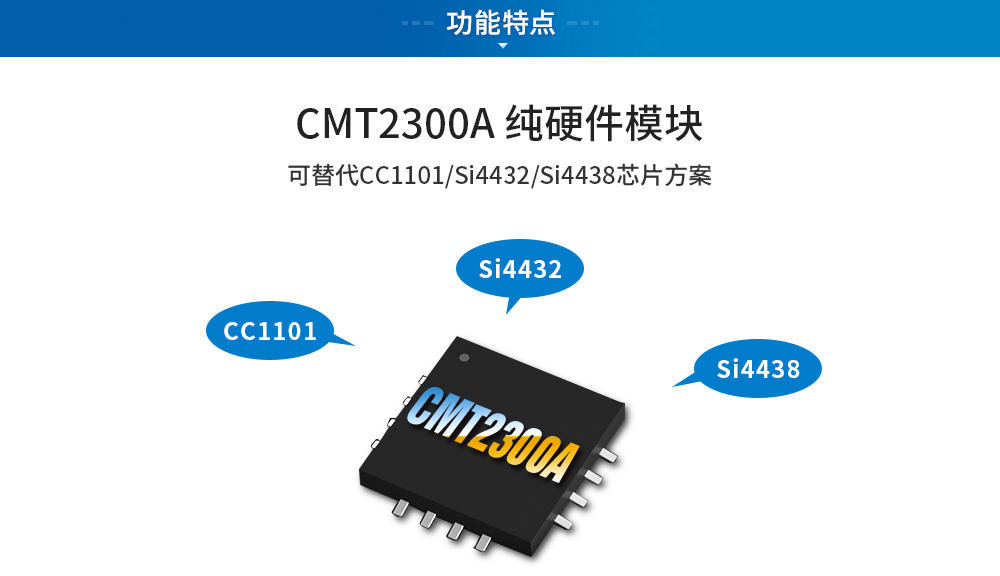

產品簡介：E49-400M20S4是成都億佰特推出的一款超高性價比無線數傳模塊，是基于CMT2300A的純硬件模塊，客戶可以根據使用環境和 MUC 的運用條件進行開發運用。支持最大20dBm發射功率，用戶可設置更低輸出功率，從而節省功耗，模塊工作在433/470MHz 頻段。具有小體積，低功耗的特點。

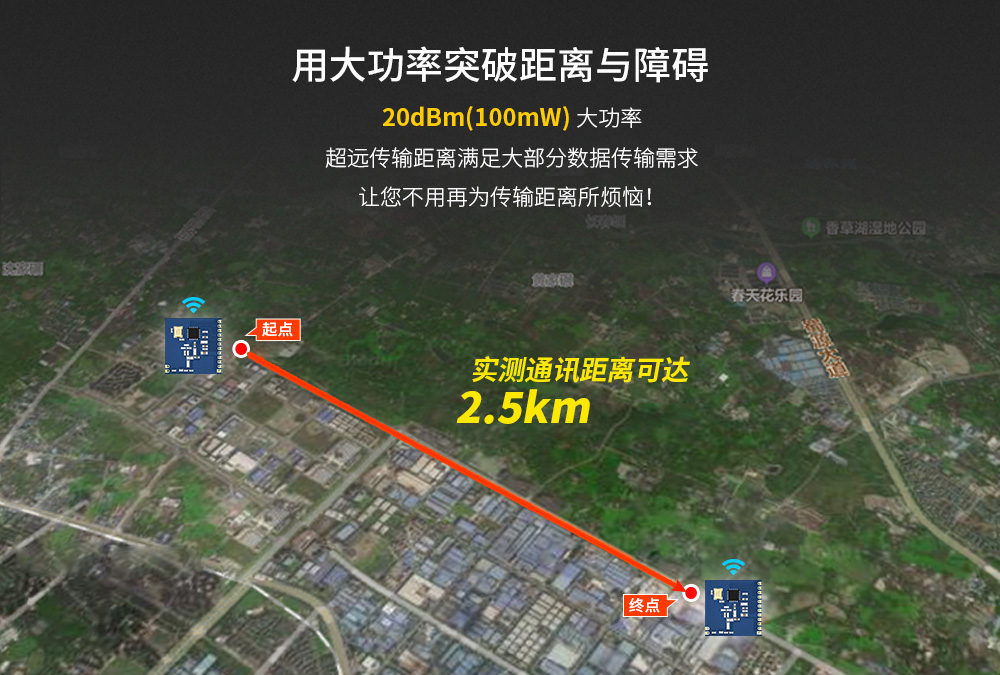

| 主要參數 | 參數值 | 備注 |
| 參考距離 | 2500m | 晴朗空曠，天線高度 2.5 米，空中速率 2.4kbps |
| 晶振頻率 | 26MHz | - |
| 封裝方式 | 貼片式 | - |
| 通信接口 | SPI | 三線 SPI 線 |

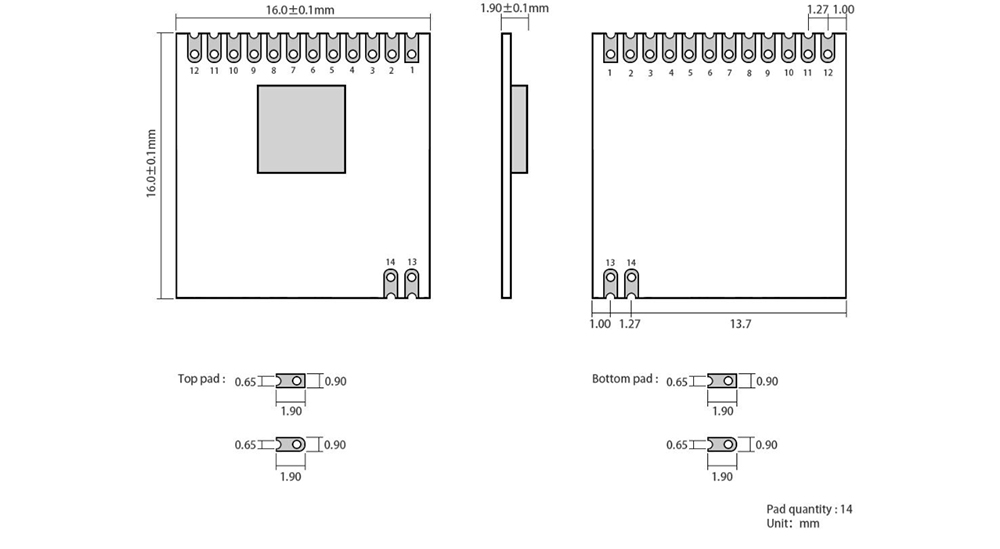

| 外形尺寸 | 16*16mm | - |
| 射頻接口 | 郵票孔 | 等效阻抗約 50Ω |
| 電氣參數 | 最小值 | 典型值 | 最大值 | 單位 | 條件 |
| 工作電壓 | 1.8 | 3.3 | 3.6 | V | 超過 3.6V 可能永久燒毀模塊 |
| 通信電平 | - | 3.3 | - | V | 使用 5V 電平有燒毀風險 |
| 發射電流 | - | 85 | - | mA | - |
| 接收電流 | - | 8.5 | - | mA | - |
| 休眠電流 | - | 1 | - | μA | DutyCycle=OFF,300nA;DutyCycle=ON,800nA |
| 工作溫度 | -40 | - | +85 | ℃ | 工業級 |
| 工作頻段 | 410 | 433 | 510 | MHz | - |
| 最大發射功率 | - | 20 | - | dBm | - |
| 接收靈敏度 | -116 | -117 | -118 | dBm | 空中速率為 1.2kbps |
| 序號 | 引腳 | 引腳方向 | 備注 |
| 1 | GND | - | 地線，連接到電源參考地 |
| 2 | GPIO1 | 輸入/輸出 | 詳見 CMT2300A 手冊 |
| 3 | GPIO2 | 輸入/輸出 | 詳見 CMT2300A 手冊 |
| 4 | GPIO3 | 輸入/輸出 | 詳見 CMT2300A 手冊 |
| 5 | VCC | 輸入/輸出 | 電源，必須在 1.8～3.6V 之間 |
| 6 | NC | - | - |
| 7 | SDIO | 輸入/輸出 | SPI 的數據輸入和輸出 |
| 8 | SLCK | 輸入 | SPI 時鐘引腳 |
| 9 | CSB | 輸入 | SPI 訪問寄存器的片選 |
| 10 | NC | - | - |
| 11 | FCSB | 輸入 | SPI 訪問 FIFO 的片選 |
| 12 | GND | - | 地線，連接到電源參考地 |
| 13 | ANT | - | 天線接口 |
| 14 | GND | - | 地線，連接到電源參考地 |
