芯片方案：-
工作頻率：410~510MHz
發射功率：20dBm
通信距離：2.5km
產品尺寸：26*16mm
產品重量：2.0±0.1g

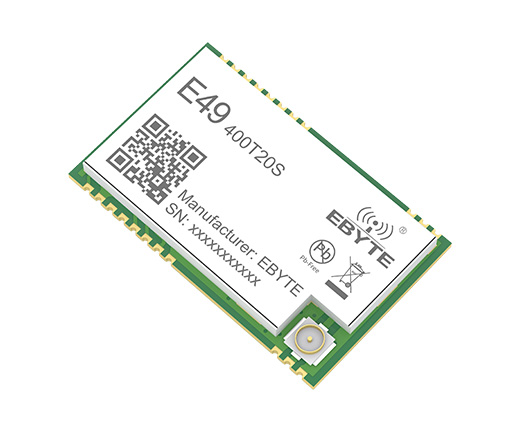

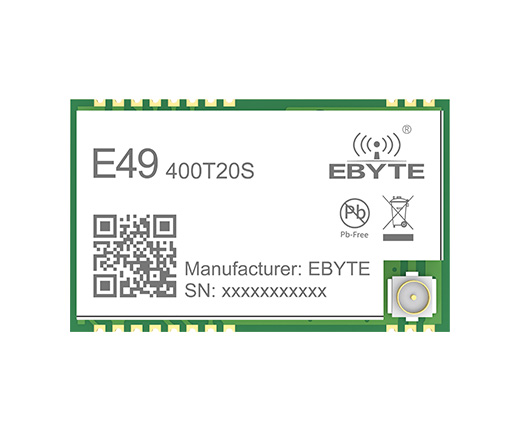

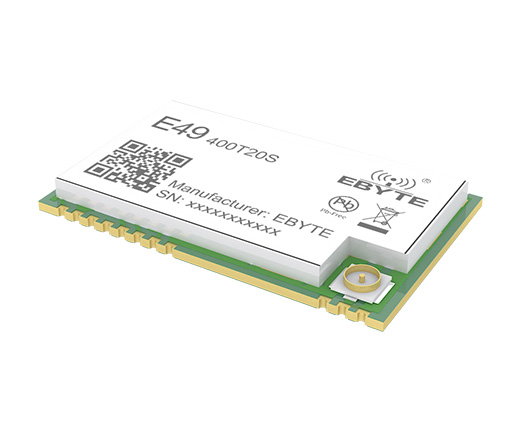

產品簡介：E49-400T20S超窄帶物聯網模塊是成都億佰特推出的一款超高性價比無線數傳模塊，它具有4種工作模式。各種傳輸方式各具特點，可分別適用于多種應用場景。E49-400T20S能完美支持工業級應用，出廠經過嚴格的測試，確保其工業可靠性和批量一致性。
| 射頻參數 | 參數值 | 備注 |
| 工作頻段 | 410~510 MHz | 支持 ISM 頻段 |

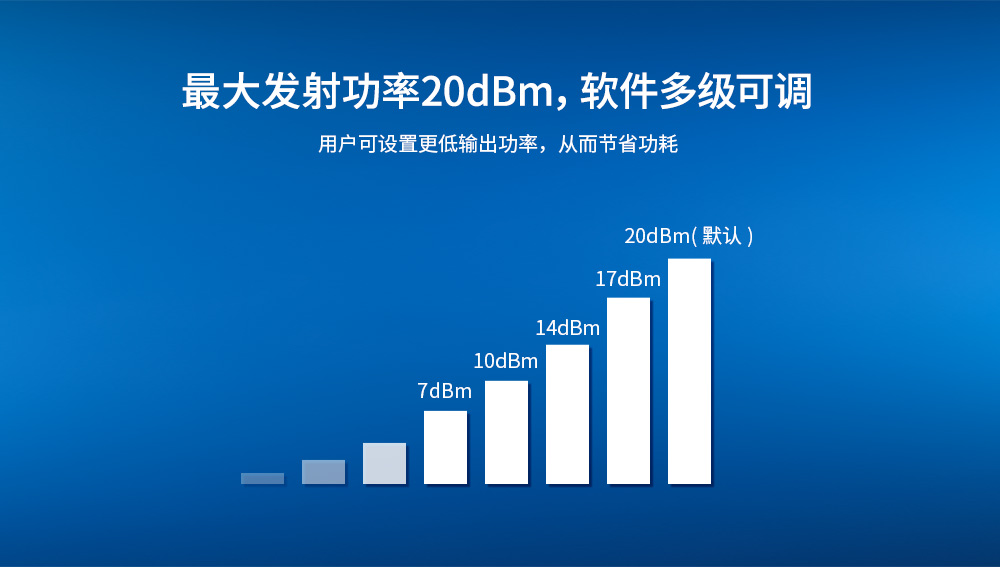

| 發射功率 | 20 dBm | - |
| 接收靈敏度 | -118 dBm | 空中速率為 1.2kbps |
| 空中速率 | 1.2k~200kbps | 用戶編程控制 |
| 實測距離 | 2500米 | 晴朗空曠環境，天線增益 5dBi，天線高度 2.5 米，空中速率 1.2kbps |
| 硬件參數 | 參數值 | 備注 |

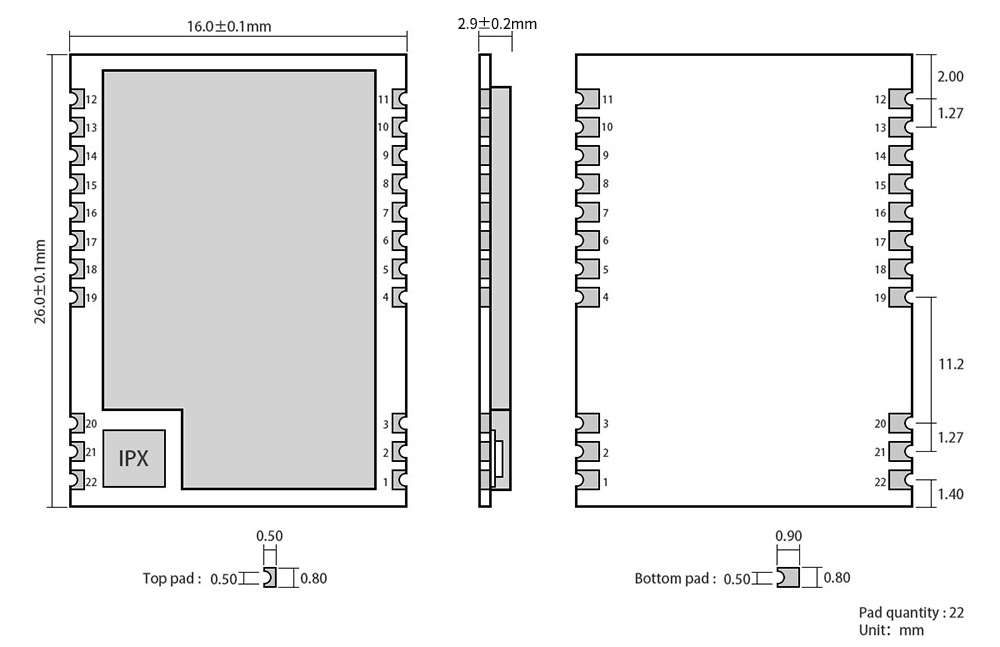

| 尺寸大小 | 26 * 16 mm | - |

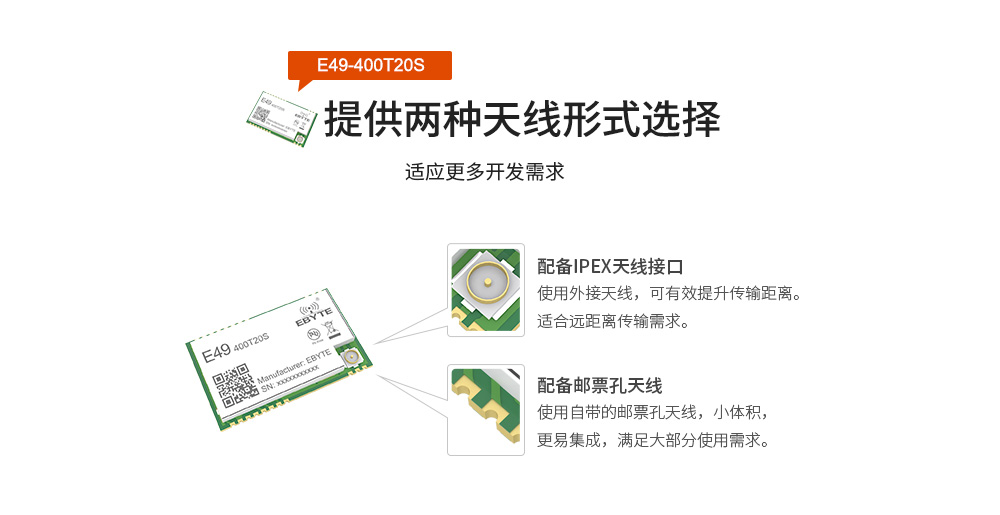

| 天線形式 | IPEX/郵票孔 | 等效阻抗約 50 歐姆 |
| 通信接口 | UART串口 | - |
| 封裝方式 | 貼片 | - |
| 緩存容量 | 500Btye | - |
| 電氣參數 | 最小值 | 典型值 | 最大值 | 單位 | 條件 |
| 電源電壓 | 2.6 | 5.0 | 5.5 | V | - |
| 通信電平 | - | 3.3 | - | V | - |
| 發射電流 | - | 91 | - | mA | 瞬時功耗 |
| 接收電流 | - | 12 | - | mA | - |
| 休眠電流 | - | 0.7 | - | μA | 軟件關斷 |
| 工作溫度 | -40 | 20 | +85 | ℃ | - |
| 序號 | 引腳 | 引腳方向 | 備注 |
| 1 | GND | 模塊地線 | |
| 2 | GND | 模塊地線 | |
| 3 | GND | 模塊地線 | |
| 4 | GND | 模塊地線 | |
| 5 | M0 | 輸入（極弱上拉） | 和M1配合，決定模塊的工作模式（不可懸空，如不使用可接地） |
| 6 | M1 | 輸入（極弱上拉） | 和M0配合，決定模塊的工作模式（不可懸空，如不使用可接地） |
| 7 | RXD | 輸入 | TTL串口輸入，連接到外部TXD引腳 |
| 8 | TXD | 輸出 | TTL串口輸出，連接到外部RXD引腳 |
| 9 | AUX | 輸出 | 指示模塊工作狀態，用戶外部喚醒MCU，上電自檢初始化期間輸出低電平 |
| 10 | VCC | - | 模塊電源正參考，電壓范圍：2.6V~5.5V DC |
| 11 | GND | - | 模塊地線 |
| 12 | NC | - | - |
| 13 | GND | - | 模塊地線 |
| 14 | NC | - | - |
| 15 | NC | - | - |
| 16 | NC | - | - |
| 17 | NC | - | - |
| 18 | NC | - | - |
| 19 | GND | - | 模塊地線 |
| 20 | GND | - | 模塊地線 |
| 21 | ANT | - | 天線 |
| 22 | GND | - | 模塊地線 |
