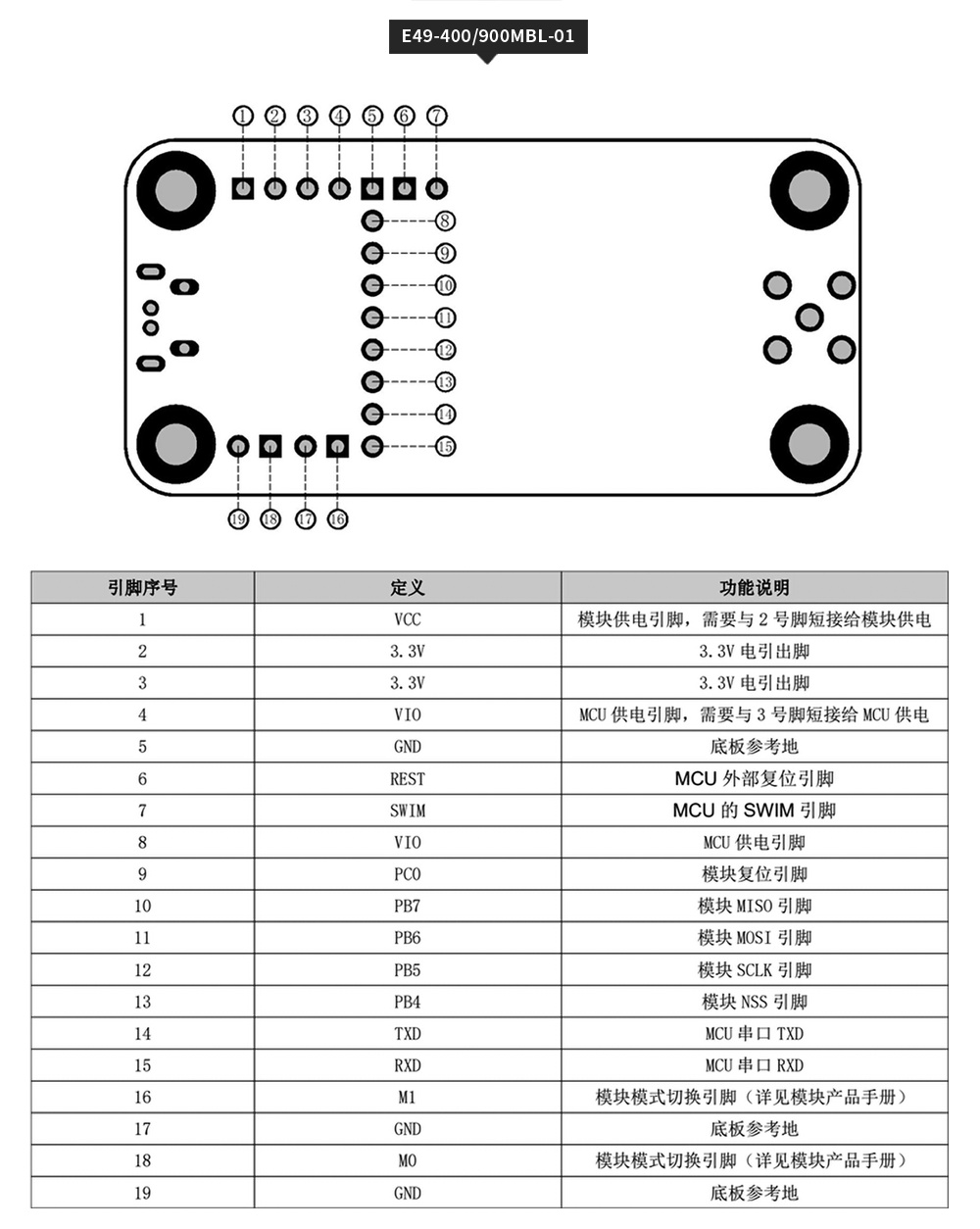

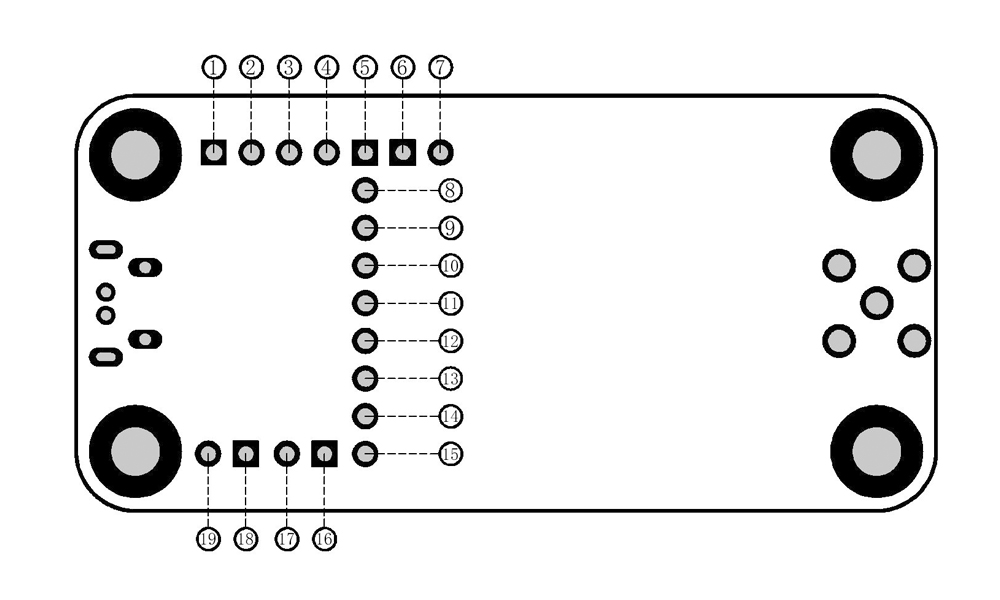

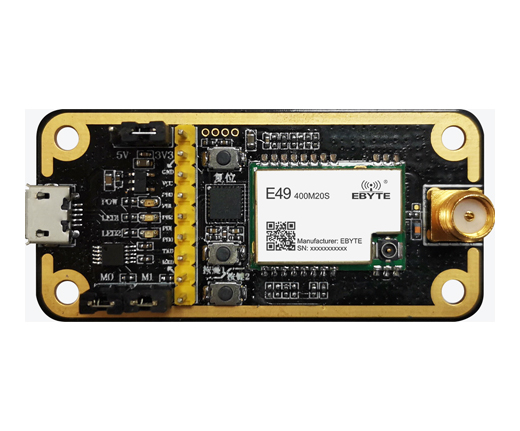

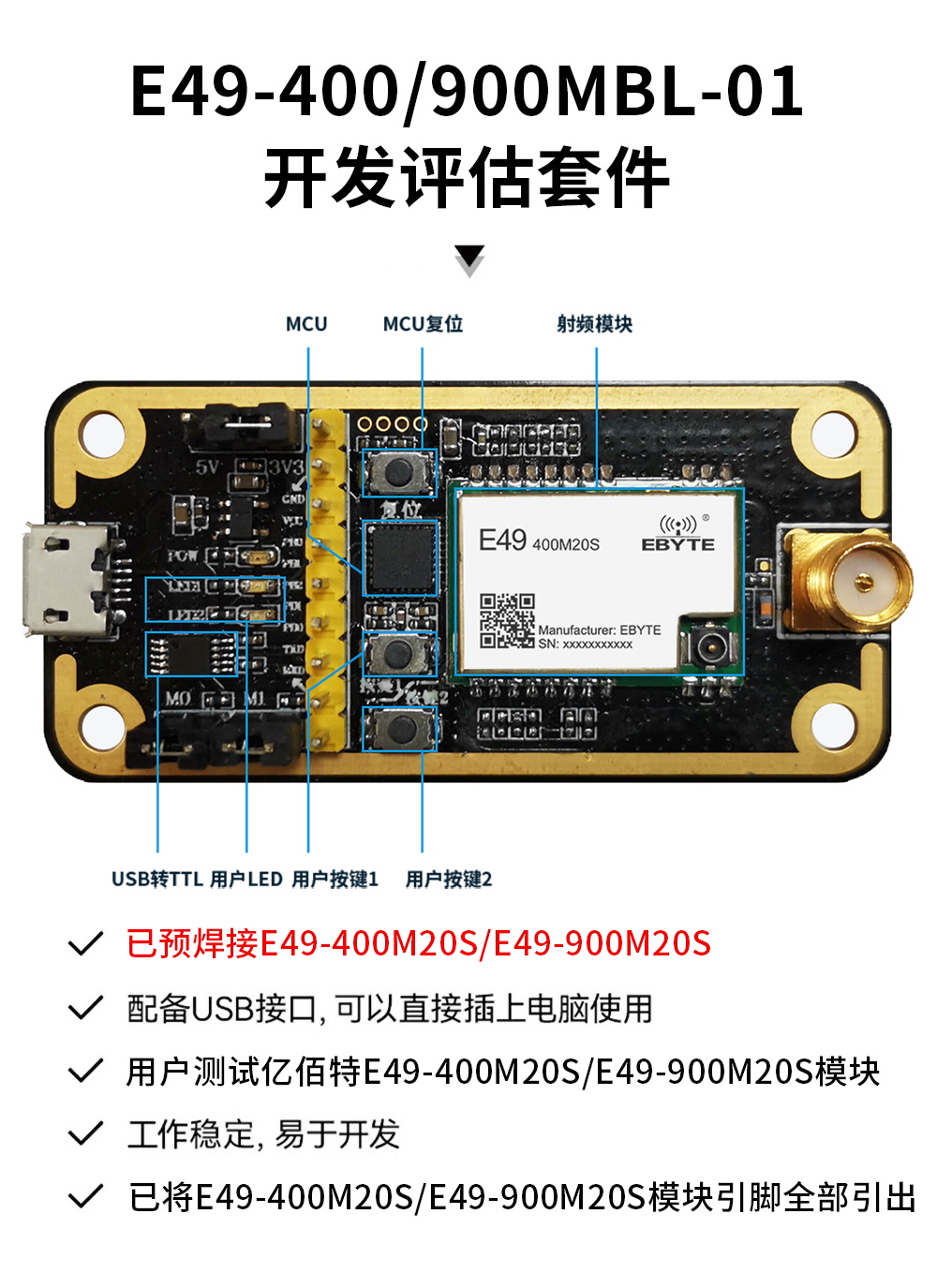

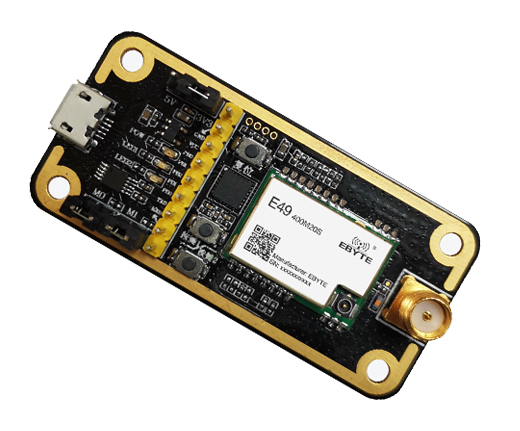

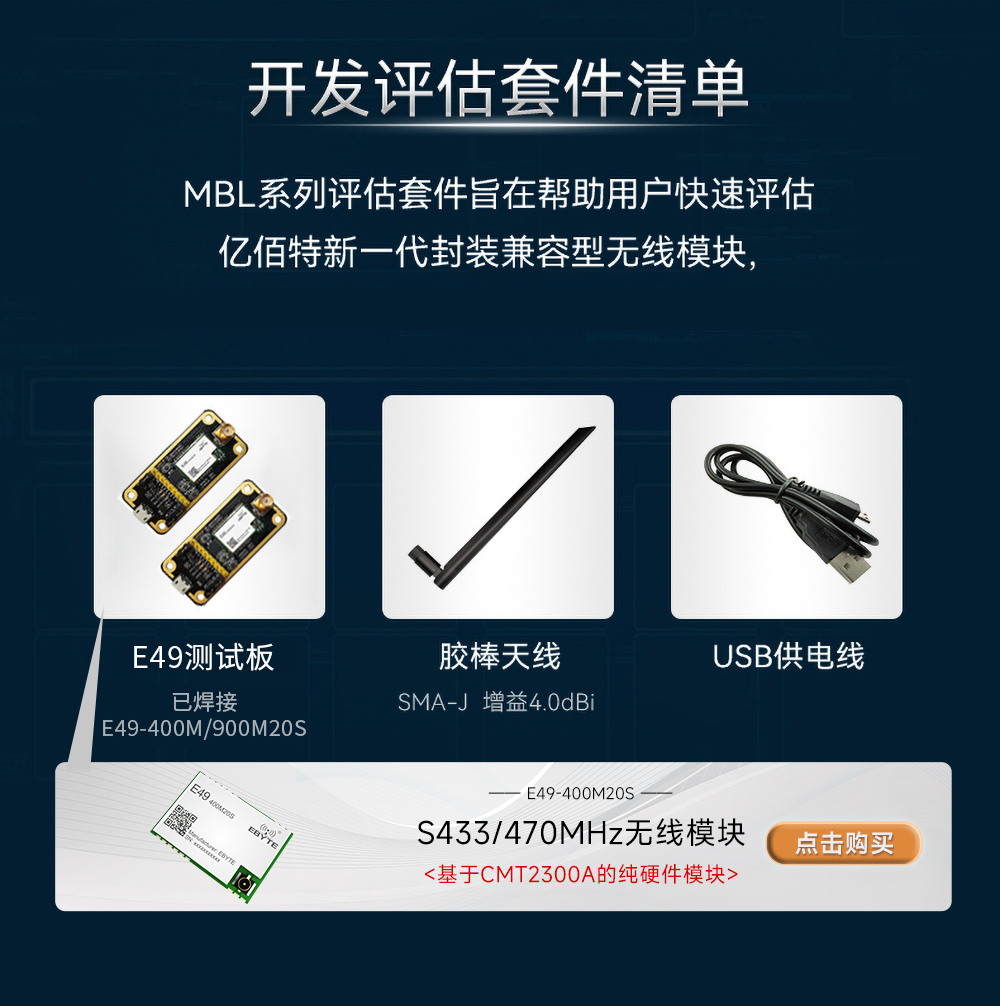

| 引腳序號 | 定義 | 功能說明 |
| 1 | VCC | 模塊供電引腳，需要與2號腳短接給模塊供電 |
| 2 | 3.3V | 3.3V電引出腳 |
| 3 | 3.3V | 3.3V電引出腳 |
| 4 | VIO | MCU供電引腳，需要與3號腳短接給MCU供電 |
| 5 | GND | 底板參考地 |
| 6 | REST | MCU外部復位引腳 |
| 7 | SWIM | MCU的 SWIM引腳 |
| 8 | VIO | MCU供電引腳 |
| 9 | PC0 | 模塊復位引腳 |
| 10 | PB7 | 模塊MISO引腳 |
| 11 | PB6 | 模塊MOSI引腳 |
| 12 | PB5 | 模塊SCLK引腳 |
| 13 | PB4 | 模塊NSS引腳 |
| 14 | TXD | MCU串口TXD |
| 15 | RXD | MCU串口RXD |
| 16 | M1 | 模塊模式切換引腳（詳見模塊產品手冊） |
| 17 | GND | 底板參考地 |
| 18 | M0 | 模塊模式切換引腳（詳見模塊產品手冊) |
| 19 | GND | 底板參考地 |
| 產品說明書 |
【用戶手冊】E49-400MBL-01_Usermanual_CN  |
| 開發測試 |
| 【電路原理圖】E49-400MBL-01 |
| 【開源代碼示例】E49-400MBL-01_代碼工程 |
| 億佰特簡介 |
| 【企業簡介】 |
| 在線購買 |
| 【億佰特官方淘寶店】：https://item.taobao.com |
| 【阿里巴巴】：https://detail.1688.com |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：support@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://www.sunredled.com/apple-technology.aspx |
| 【聯系郵箱】：support@cdebyte.com |
| 產品 型號 | 接口類型 | 芯片方案 | 載波頻率Hz | 發射功率dBm | 測試距離km | 空中速率bps | 封裝形式 | 產品尺寸mm | 產品特點 | 技術 手冊 | 樣品 購買 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| E49-900MBL-01 | USB | - | 900M | 20 | 3 | 1.2~200k | 貼片 | - | 新一代封裝兼容型、快速上手替換 | ||
| E49-400MBL-01 | USB | - | 400M | 20 | 2.5 | - | 貼片 | - | 新一代封裝兼容型、快速上手替換 | ||
| E49-400T30D | UART | - | 433M 470M | 30 | 5.6 | 1.2~200k | 直插 | 24*43 | 低功耗，低成本方案 | ||
| E49-400T30S | UART | - | 433M | 30 | 5.6 | 1.2~200k | 插針 | 25*40.5 | 低功耗，低成本方案 | ||
| E49-900T20D | UART | - | 868M 915M | 20 | 2.5 | 1.2~200k | 插針 | 36*21 | 低功耗，低成本方案 | ||
| E49-400M30S | SPI | - | 433M 470M | 30 | 5.5 | 0.5～300k | 貼片 | 24*38.5 | 低功耗 高性價比 | ||
| E49-900M20S | SPI | - | 868M 915M | 20 | 3 | 1.2k~200k | 貼片 | 20*14 | 低功耗，低成本方案 | ||
| E49-400M20S4 | SPI | - | 433M 470M | 20 | 2.5 | - | 貼片 | 16*16 | 低功耗 高性價比 | ||
| E49-900T20S | UART | - | 868M 915M | 20 | 2.5 | 1.2k~200k | 貼片 | 26 * 16 | 低功耗，低成本方案 | ||
| E49-400M20S | SPI | - | 433M 470M | 20 | 2.5 | 0.5～300kbps | 貼片 | 20*14 | 低功耗 高性價比 | ||
| E49-400TBL-01 | USB | - | 433M 470M | 20 | 1.0 | 1.2~200k | - | 58*28 | E49系列模塊測試板 | ||
| E49-400T20D | UART | - | 433M 470M | 20 | 2.5 | 1.2k~200k | 直插 | 36*21 | 低功耗，低成本方案 | ||
| E49-400T20S | UART | - | 433M 470M | 20 | 2.5 | 1.2k~200k | 貼片 | 26 * 16 | 低功耗，低成本方案 |
