| 射頻參數 | 參數值 | 備注 |
| 工作頻段 | 410~510 MHz | 支持 ISM 頻段 |
| 發射功率 | 20 dBm | - |
| 接收靈敏度 | -117 dBm | 空中速率為 1.2kbps |
| 空中速率 | 1.2k~200kbps | 用戶編程控制 |
| 實測距離 | 2500米 | 晴朗空曠環境，天線增益 5dBi，天線高度 2.5 米，空中速率 1.2kbps |
| 硬件參數 | 參數值 | 備注 |

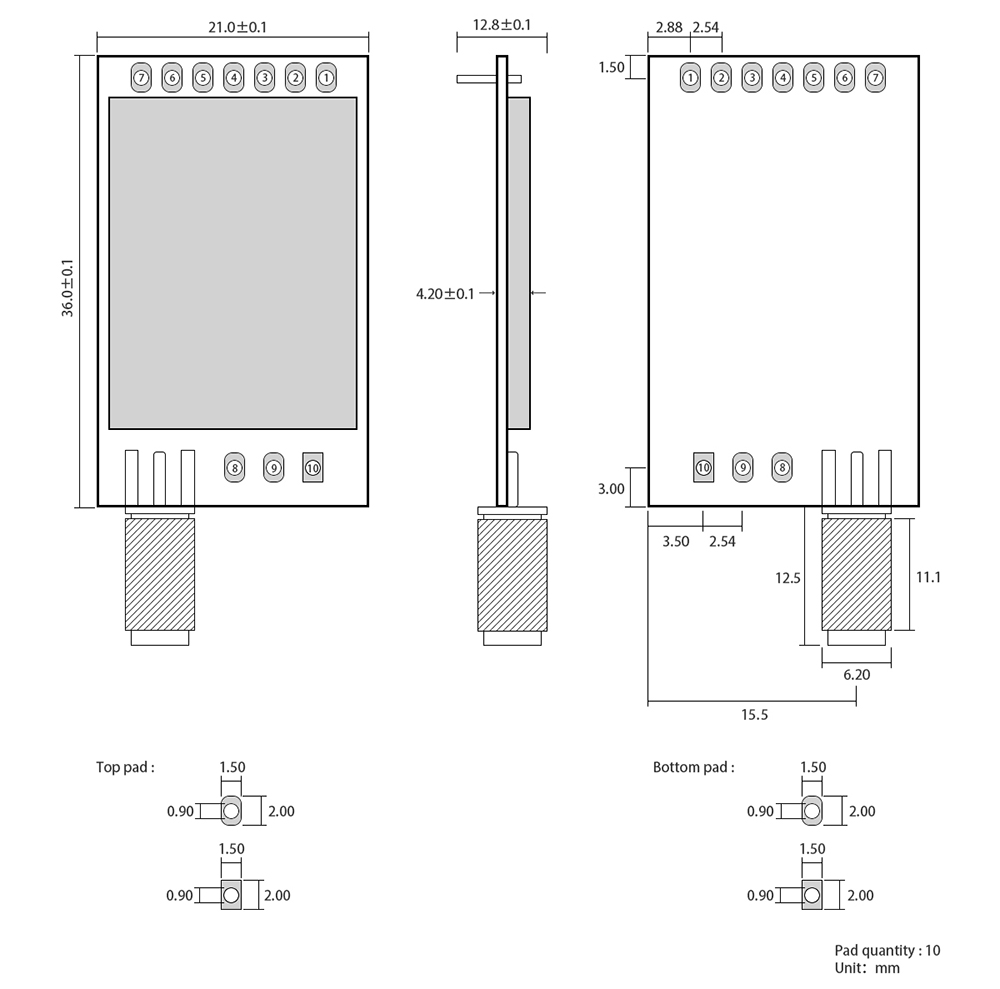

| 尺寸大小 | 36 * 21 mm | - |
| 天線接口 | SMA | 等效阻抗約 50 歐姆 |
| 通信接口 | UART串口 | - |
| 封裝方式 | 直插式 | - |
| 緩存容量 | 500Btye | - |
| 電氣參數 | 最小值 | 典型值 | 最大值 | 單位 | 條件 |
| 電源電壓 | 2.6 | 5 | 5.5 | V | - |
| 通信電平 | - | 3.3 | - | V | - |
| 發射電流 | - | 75 | - | mA | 瞬時功耗 |
| 接收電流 | - | 12 | - | mA | - |
| 休眠電流 | - | 0.7 | - | μA | 軟件關斷 |
| 工作溫度 | -40 | 20 | +85 | ℃ | - |
| 序號 | 引腳 | 引腳方向 | 備注 |
| 1 | M0 | 輸入（極弱上拉） | 和 M1 配合，決定模塊的 4 種工作模式。（可懸空，模塊內部含上拉電阻） |
| 2 | M1 | 輸入（極弱上拉） | 和 M0 配合，決定模塊的 4 種工作模式。（可懸空，模塊內部含上拉電阻） |
| 3 | RXD | 輸入 | TTL串口輸入，連接到外部TXD引腳 |
| 4 | TXD | 輸出 | TTL串口輸出，連接到外部RXD引腳 |
| 5 | AUX | 輸出 | 指示模塊工作狀態，用戶外部喚醒MCU，上電自檢初始化期間輸出低電平 |
| 6 | VCC | - | 模塊電源正參考，電壓范圍：2.6V ~ 5.5V DC |
| 7 | GND | - | 模塊地線 |
| 8 | GND | - | 模塊地線 |
| 9 | GND | - | 模塊地線 |
| 10 | GND | - | 模塊地線 |
| 在線購買 |
| 【億佰特官方淘寶店】：https://item.taobao.com |
| 【京東商城】：https://i-item.jd.com |
| 【官方淘寶】：https://item.taobao.com |
| 【阿里巴巴】：https://detail.1688.com |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：support@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://www.sunredled.com/apple-technology.aspx |
| 【聯系郵箱】：support@cdebyte.com |
| 產品 型號 | 接口類型 | 芯片方案 | 載波頻率Hz | 發射功率dBm | 測試距離km | 空中速率bps | 封裝形式 | 產品尺寸mm | 產品特點 | 技術 手冊 | 樣品 購買 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| E49-900MBL-01 | USB | - | 900M | 20 | 3 | 1.2~200k | 貼片 | - | 新一代封裝兼容型、快速上手替換 | ||
| E49-400MBL-01 | USB | - | 400M | 20 | 2.5 | - | 貼片 | - | 新一代封裝兼容型、快速上手替換 | ||
| E49-400T30D | UART | - | 433M 470M | 30 | 5.6 | 1.2~200k | 直插 | 24*43 | 低功耗，低成本方案 | ||
| E49-400T30S | UART | - | 433M | 30 | 5.6 | 1.2~200k | 插針 | 25*40.5 | 低功耗，低成本方案 | ||
| E49-900T20D | UART | - | 868M 915M | 20 | 2.5 | 1.2~200k | 插針 | 36*21 | 低功耗，低成本方案 | ||
| E49-400M30S | SPI | - | 433M 470M | 30 | 5.5 | 0.5～300k | 貼片 | 24*38.5 | 低功耗 高性價比 | ||
| E49-900M20S | SPI | - | 868M 915M | 20 | 3 | 1.2k~200k | 貼片 | 20*14 | 低功耗，低成本方案 | ||
| E49-400M20S4 | SPI | - | 433M 470M | 20 | 2.5 | - | 貼片 | 16*16 | 低功耗 高性價比 | ||
| E49-900T20S | UART | - | 868M 915M | 20 | 2.5 | 1.2k~200k | 貼片 | 26 * 16 | 低功耗，低成本方案 | ||
| E49-400M20S | SPI | - | 433M 470M | 20 | 2.5 | 0.5～300kbps | 貼片 | 20*14 | 低功耗 高性價比 | ||
| E49-400TBL-01 | USB | - | 433M 470M | 20 | 1.0 | 1.2~200k | - | 58*28 | E49系列模塊測試板 | ||
| E49-400T20D | UART | - | 433M 470M | 20 | 2.5 | 1.2k~200k | 直插 | 36*21 | 低功耗，低成本方案 | ||
| E49-400T20S | UART | - | 433M 470M | 20 | 2.5 | 1.2k~200k | 貼片 | 26 * 16 | 低功耗，低成本方案 |
