芯片方案：-
工作頻率：410~510MHz
發射功率：30dBm
通信距離：5.6Km
產品尺寸：25*40.5mm
產品重量：5.6±0.5g

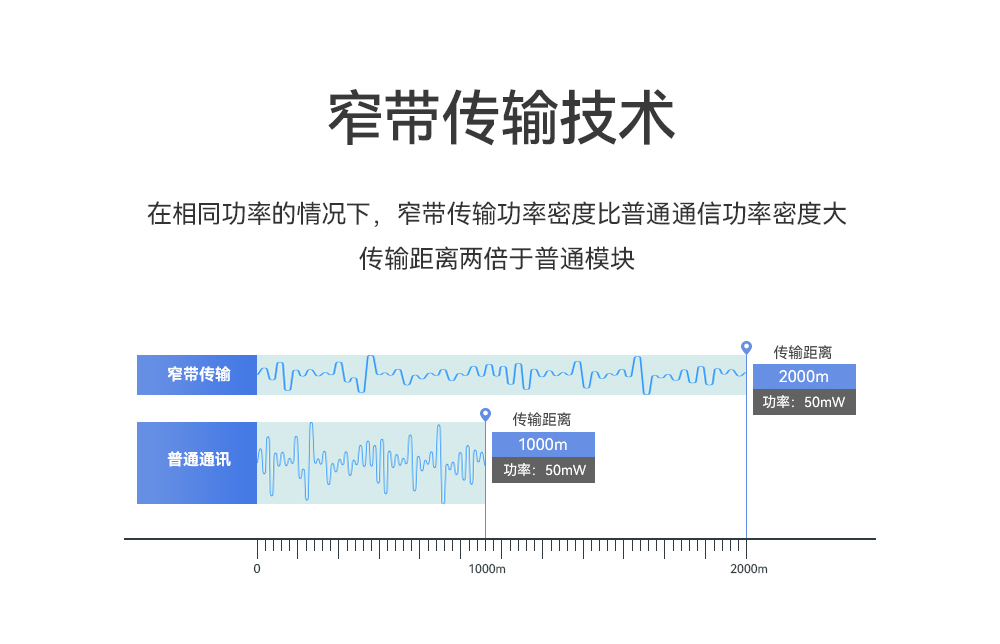

功能特點：先進的超窄帶、GFSK調制方式

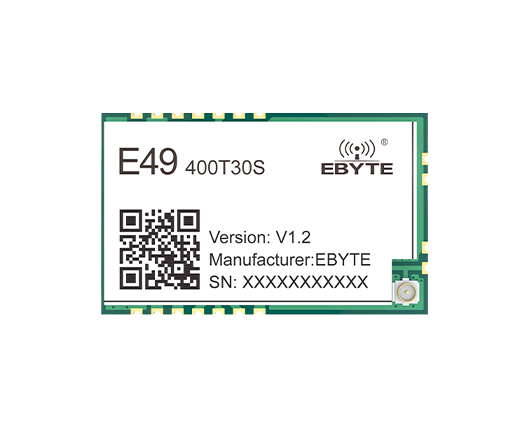

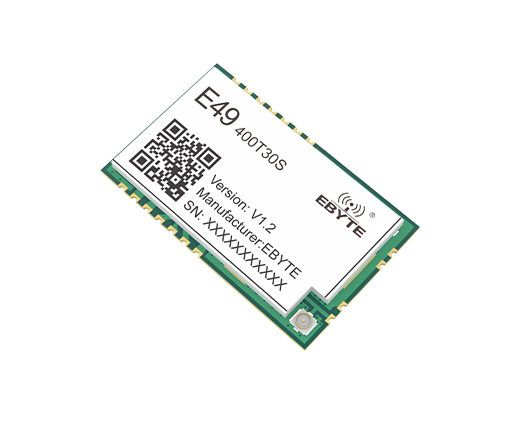

產品簡介：E49-400T30S是億佰特推出的一款超高性價比無線數傳模塊，具有4種工作模式。各種傳輸方式各具特點，可分別適用于多種應用場景。能完美支持工業級應用，出廠經過嚴格的測試，確保其工業可靠性和批量一致性。
| 射頻參數 | 參數值 | 備注 |
| 工作頻段 | 410~510 MHz | 支持 ISM 頻段 |

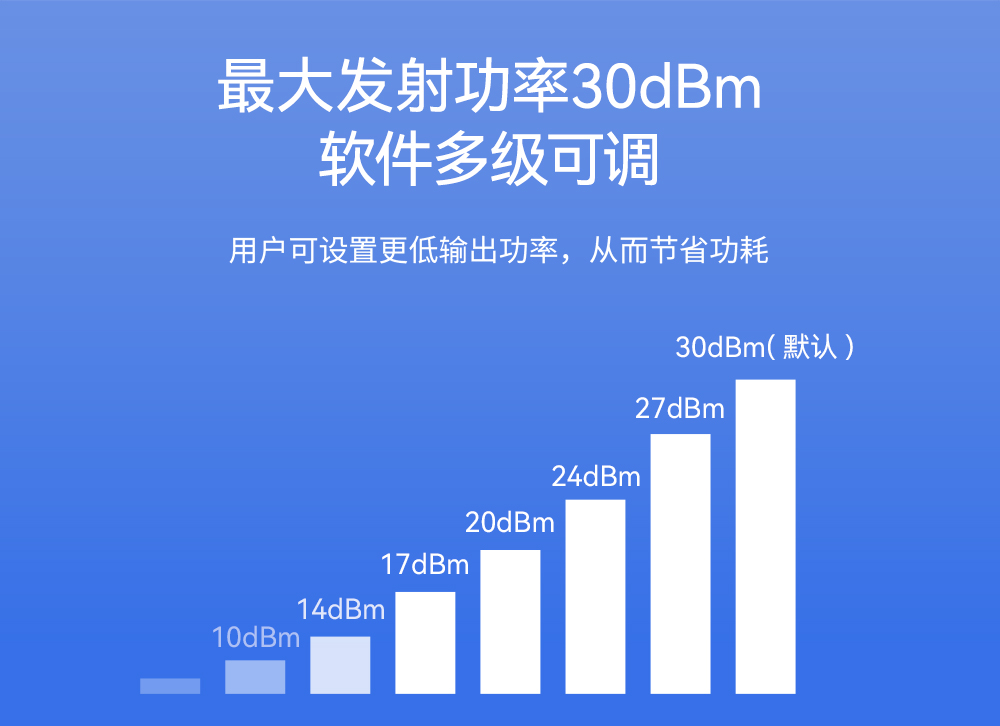

| 發射功率 | 30 dBm | - |
| 接收靈敏度 | -120 dBm | 空中速率為 1.2kbps |
| 空中速率 | 1.2k~200kbps | 用戶編程控制 |
| 實測距離 | 5600米 | 晴朗空曠環境，天線增益 5dBi，天線高度 2.5 米，空中速率 1.2kbps |
| 硬件參數 | 參數值 | 備注 |

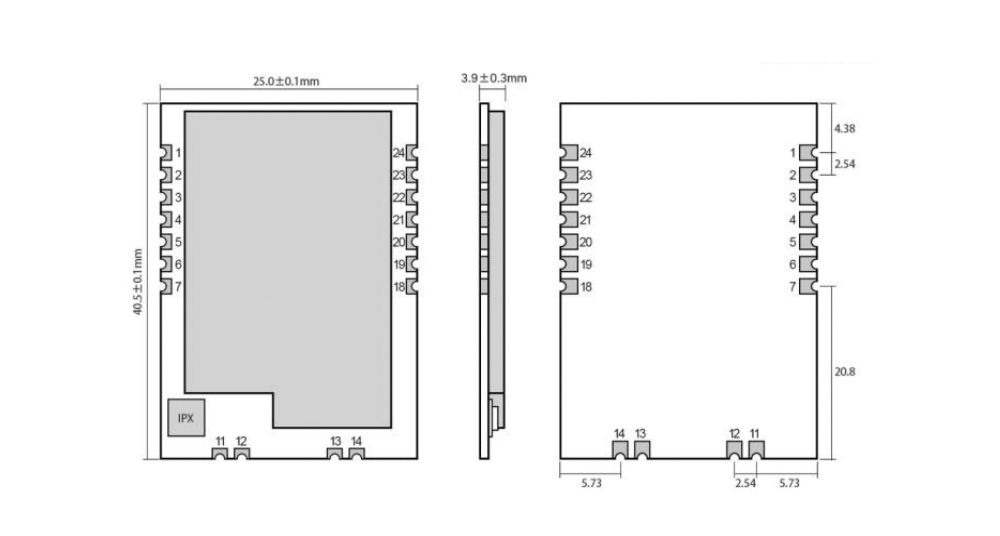

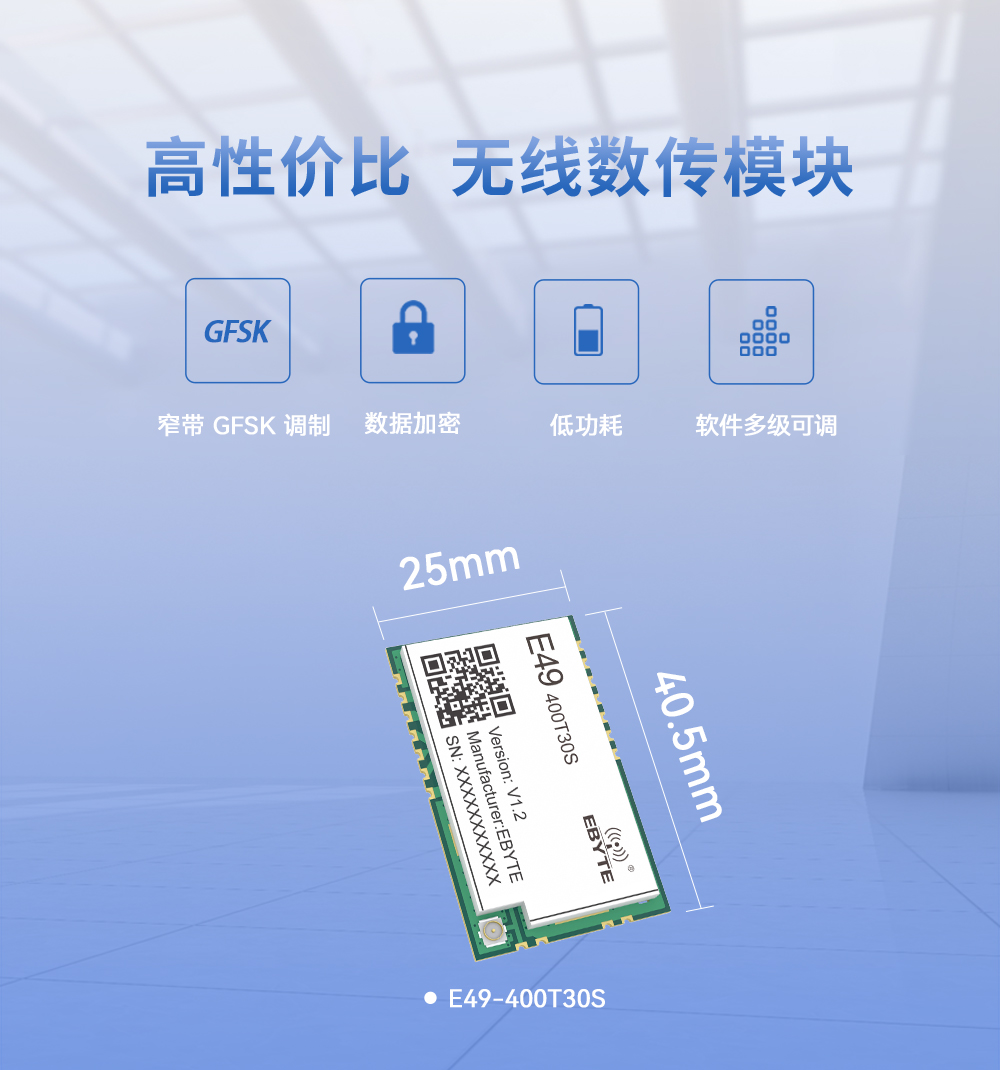

| 尺寸大小 | 25*40.5 mm | - |
| 天線形式 | SMA | 等效阻抗約 50 歐姆 |
| 通信接口 | UART串口 | - |
| 封裝方式 | 貼片 | - |
| 緩存容量 | 500Btye | - |
| 電氣參數 | 最小值 | 典型值 | 最大值 | 單位 | 條件 |
| 電源電壓 | 3.3 | 5.0 | 5.5 | V | - |
| 通信電平 | - | 3.3 | - | V | 使用 5V TTL 有風險燒毀 |
| 發射電流 | - | 550 | - | mA | 瞬時功耗 |
| 接收電流 | - | 18 | - | mA | |
| 休眠電流 | - | 1.2 | - | μA | 軟件關斷 |
| 工作溫度 | -40 | 20 | +85 | ℃ | - |
| 序號 | 引腳 | 引腳方向 | 備注 |
| 1 | GND | 輸入 | 模塊地線 |
| 2 | VCC | 輸入 | 模塊電源正參考，電壓范圍：3.3～5.5V DC |
| 3 | GND | 輸出 | 用于指示模塊工作狀態；用戶喚醒外部 MCU，上電自檢初始化期間輸出低電平；（可以 懸空） |
| 4 | TXD | 輸出 | TTL 串口輸出，連接到外部 RXD 輸入引腳； |
| 5 | RXD | 輸入 | TTL 串口輸入，連接到外部 TXD 輸出引腳； |
| 6 | M1 | 輸入（極弱上拉） | 和 M0 配合，決定模塊的 4 種工作模式（不可懸空，如不使用可接地） |
| 7 | M0 | 輸入（極弱上拉） | 和 M1 配合，決定模塊的 4 種工作模式（不可懸空，如不使用可接地） |
| 11 | ANT | 輸出 | 天線接口（高頻信號輸出，50 歐姆特性阻抗） |
| 12 | GND | 固定地 | |
| 13 | GND | 固定地 | |
| 14 | GND | 固定地 | |
| 18 | NC | 輸入/輸出 | NC 引腳，此引腳需懸空(以備后續擴展使用) |
| 19 | NC | 輸入/輸出 | NC 引腳，此引腳需懸空(以備后續擴展使用) |
| 20 | NC | 輸入/輸出 | NC 引腳，此引腳需懸空(以備后續擴展使用) |
| 21 | NC | 輸入 | 下載口--VCC （懸空，用戶無需關注） |
| 22 | NC | 輸入 | 下載口--SWDIO（懸空，用戶無需關注） |
| 23 | GND | 輸入 | 下載口--GND （接地，用戶無需關注） |
| 24 | NC | 輸入 | 下載口--SWCLK （懸空，用戶無需關注） |
