工作電壓：2.1V～3.6V（DC）
串口電平：TTL電平（3.3V）
配置方式：Web、配置工具、AT指令
串口波特率：1200～230400bps（默認115200）

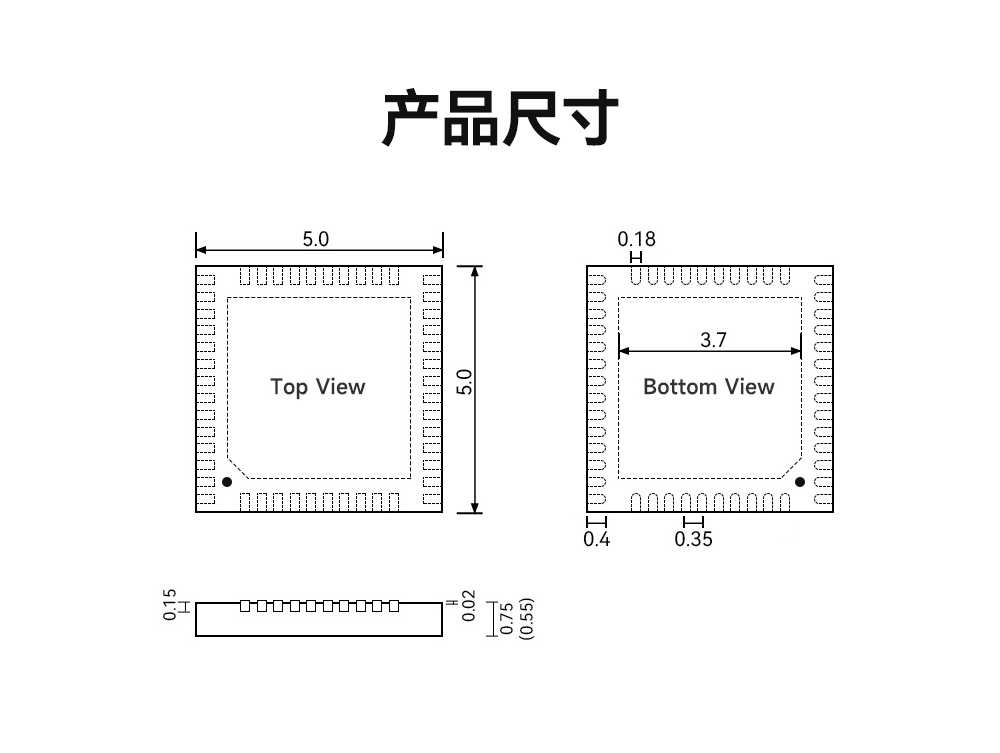

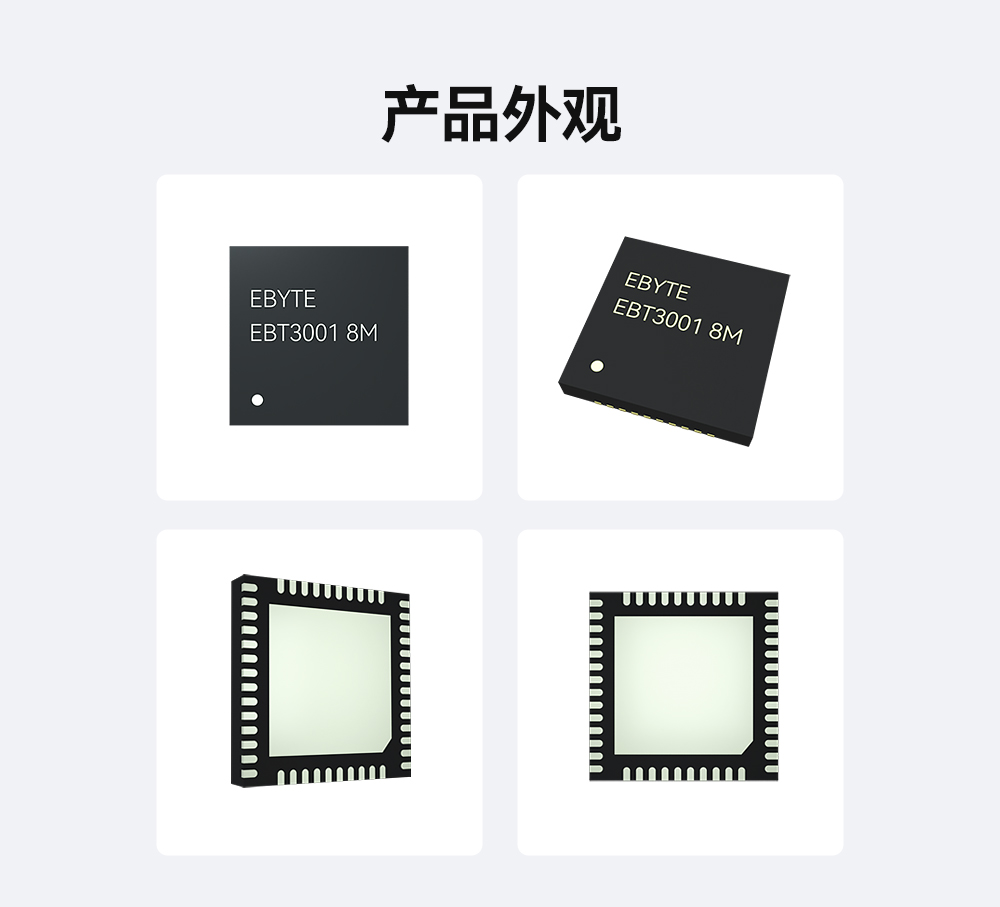

產品尺寸：5*5mm
產品重量：0.7g

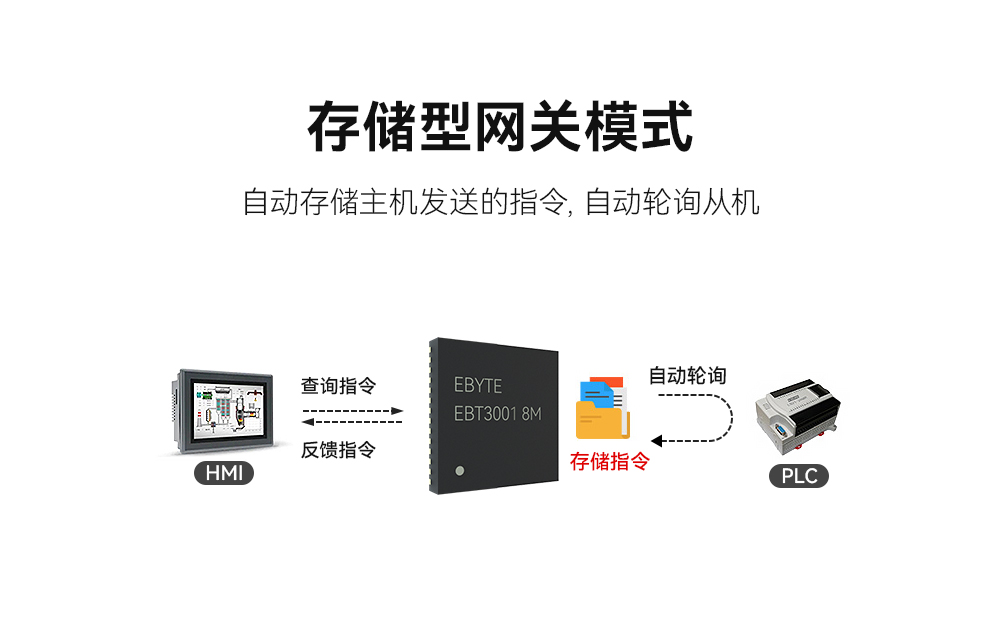

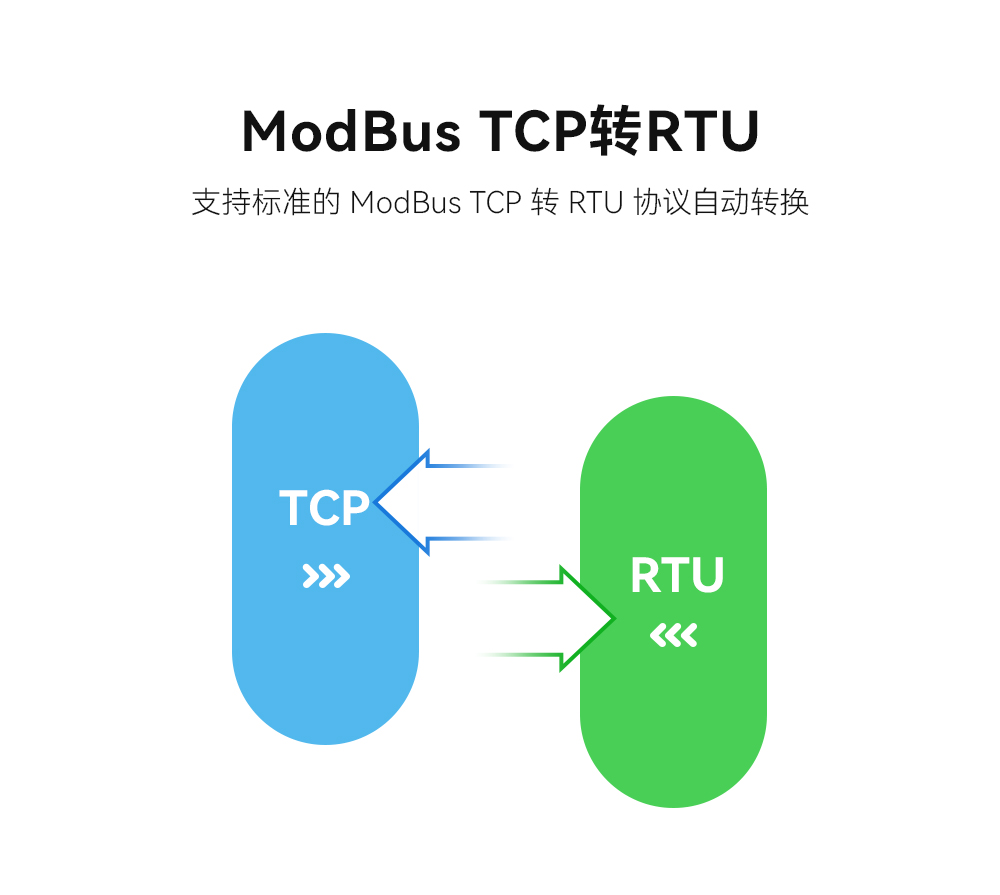

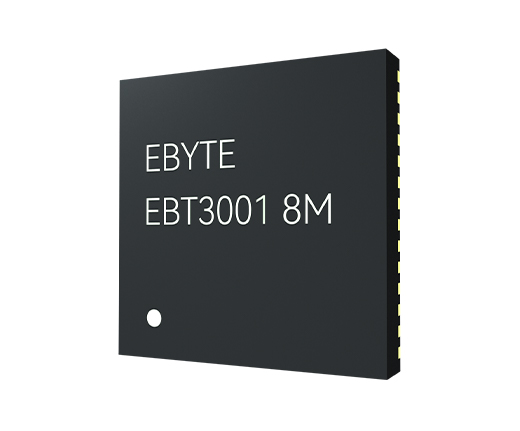

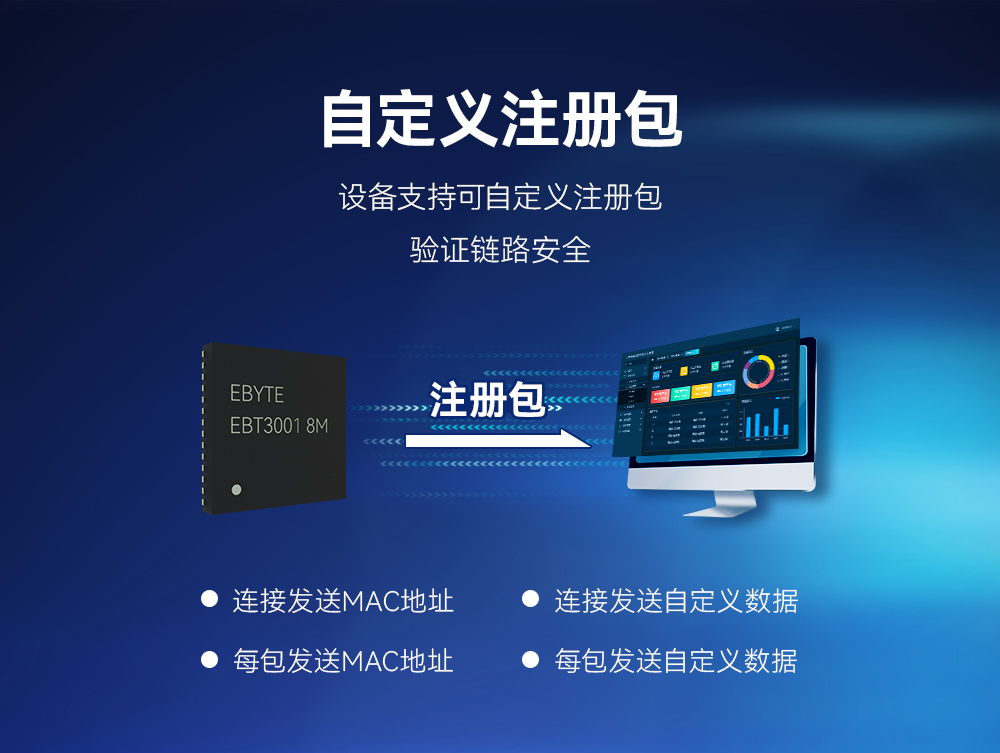

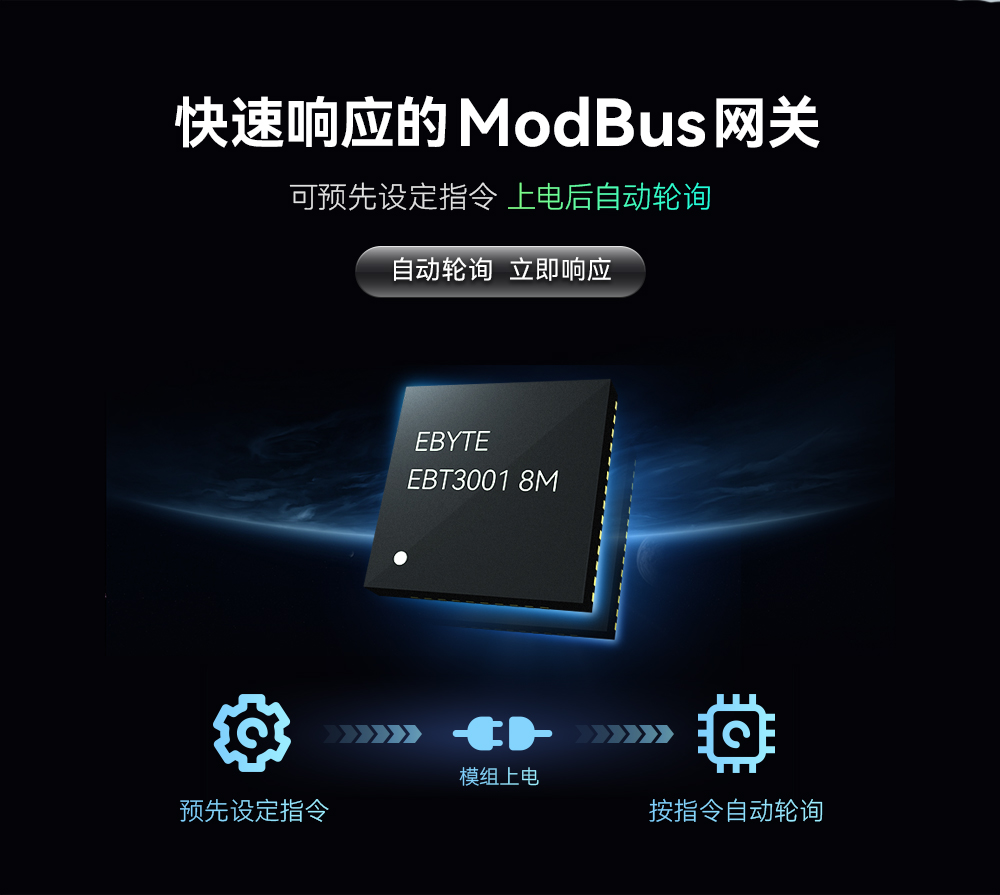

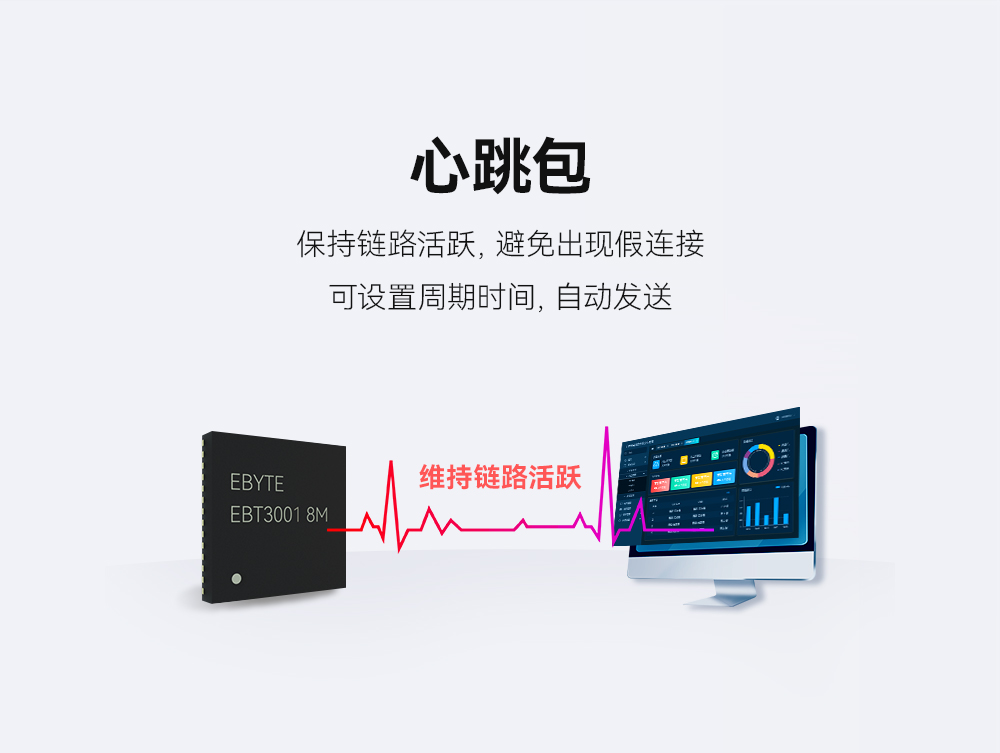

產品簡介：EBT3001是實現串口數據?以太網數據轉換的串口服務器芯片；具有多種Modbus網關模式以及MQTT/HTTP物聯網網關模式，可滿足各類串口設備/PLC的聯網功能。
| 序號 | 參數名稱 | 參數值 |
| 1 | 供電電壓 | 2.1V～3.6V（DC） |
| 2 | 串口電平 | TTL 電平（3.3V） |

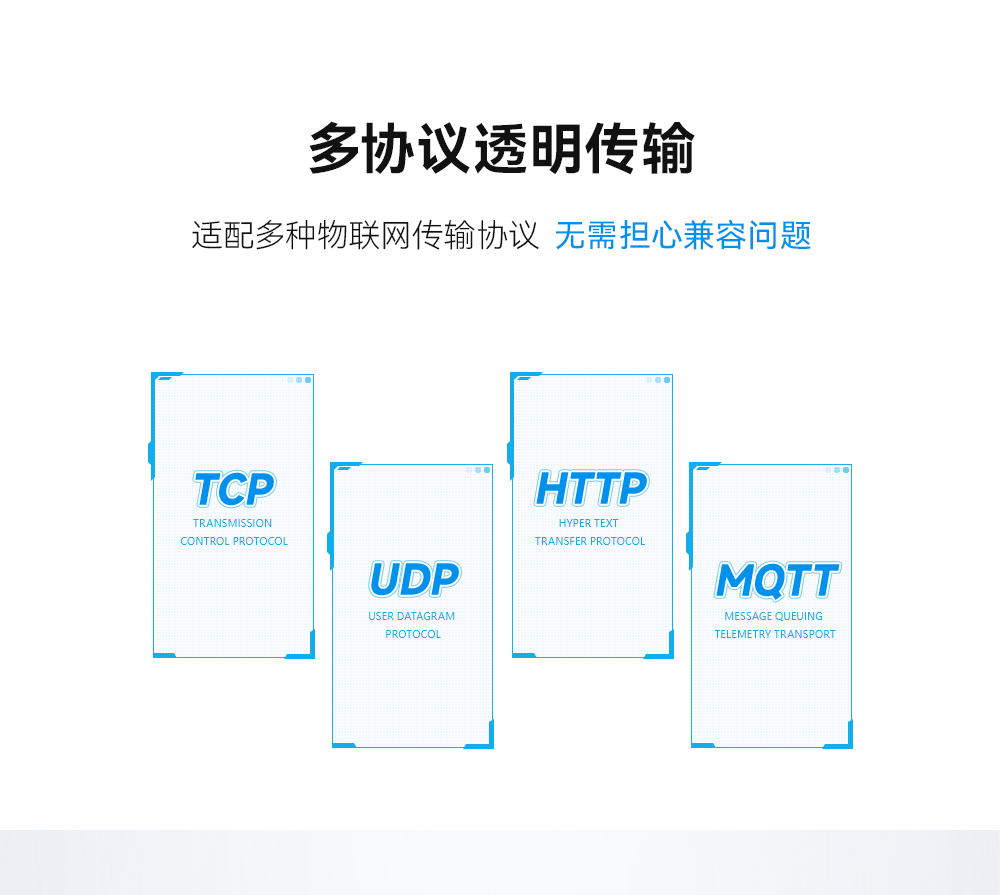

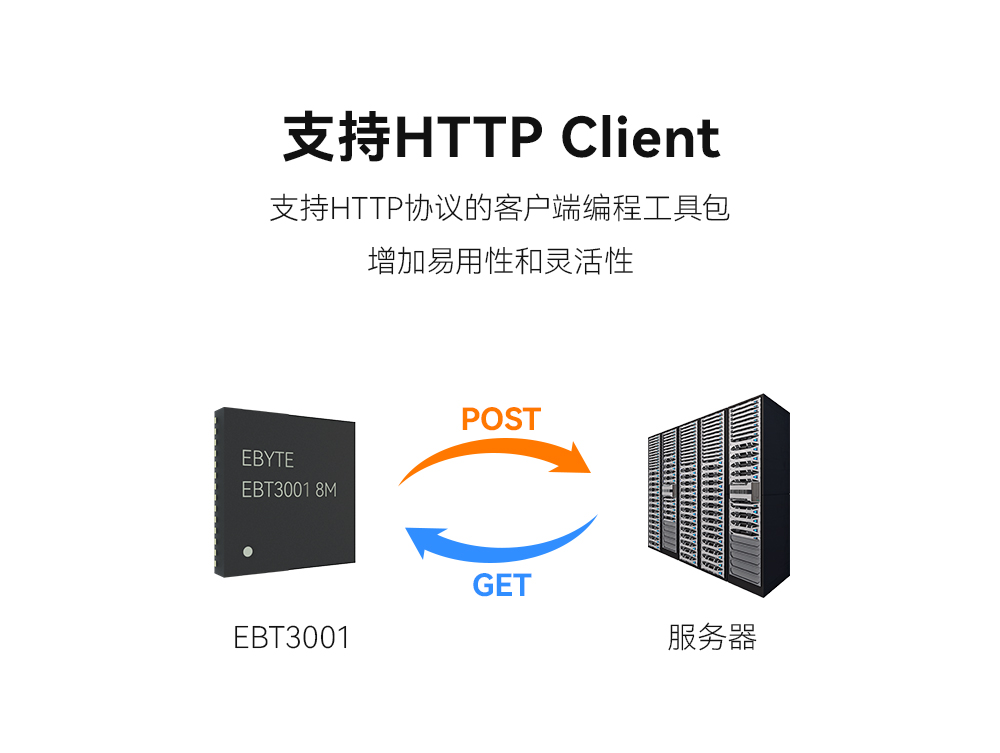

| 3 | 工作模式 | TCP Server、TCP Client、UDP Server、UDP Client、HTTP Client、 MQTT Client（默認 TCP Server） |
| 4 | 尺寸大小 | 5*5mm |

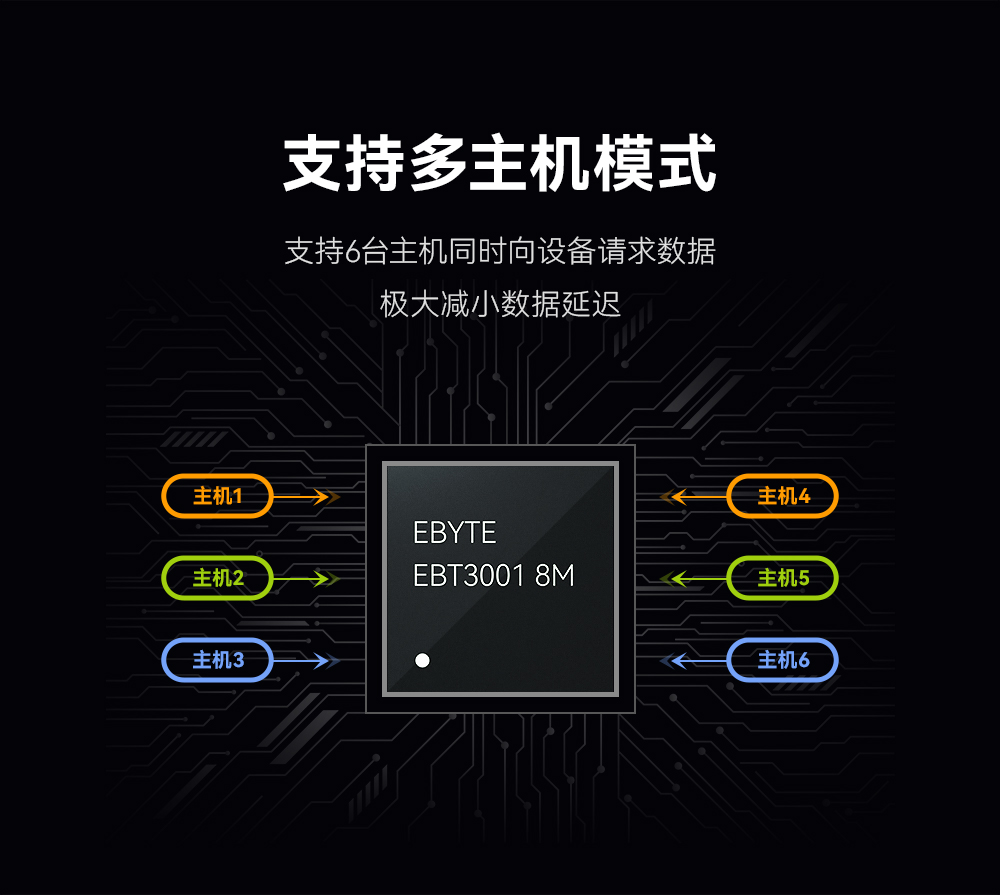

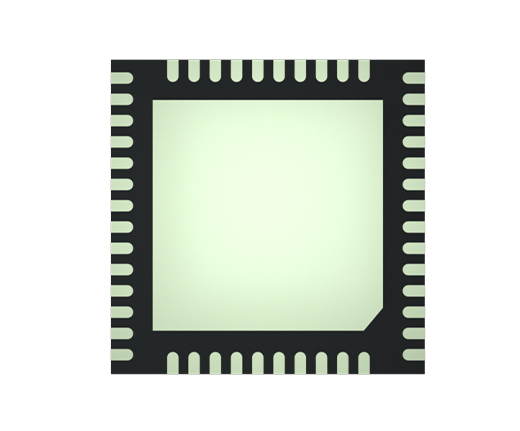

| 5 | Socket 連接 | 支持 6 路客戶端連接(TCP 服務器模式) |
| 6 | 網絡協議 | IP、TCP/UDP、IPv4 |
| 7 | IP 獲取方式 | DHCP、靜態 IP（默認靜態 IP） |
| 8 | 域名解析 | 支持 |
| 9 | 用戶配置 | Web、配置工具、AT 指令 |
| 10 | 串口波特率 | 1200 ～ 230400 bps（默認 115200） |
| 11 | 網絡緩存 | 512 Byte |
| 12 | 打包機制 | 512 Bytes |
| 13 | 串口緩存 | 512 Byte |
| 14 | 工作溫濕度 | -40 ～ +85℃、5% ～ 95%RH（無凝露） |
| 15 | 存儲溫濕度 | -40 ～ +105℃、5% ～ 95%RH（無凝露） |
| 序號 | 引腳 | 功能 | 描述 |
| 0 | GN | 電源 | 公共接地端，電壓 0V 參考點，電源負端輸入； |
| 1 | VDCID | 電源 | 內部數字電路 LDO 調整器的電源輸入，需外接退耦電容。推薦 2.2uF，建議不小于 0.1 uF； |
| 2 | VSW | 電源 | 內部 DC-DC 開關輸出，必須貼近引腳串接 22uH 電感連接到 VDCID； |
| 3 | VIO33/VBAT | 電源 | I/O 和 DC-DC 或電池電源輸入，需貼近引腳外接退耦電容。推薦 2.2uF，建議不小于 0.1 uF； |
| 7 | LINKLED | I/O/A | 網線插入指示端，連接輸出低電平，未連接輸出高電平； |
| 8 | SPDLED | I/O/A | SPD 指示端； |
| 11 | RX_P | I/O/A | 以太網接收 RX+信號端； |
| 12 | RX_N | I/O/A | 以太網接收 RX-信號端； |
| 13 | TX_P | I/O/A | 以太網發送 TX+信號端； |
| 14 | TX_N | I/O/A | 以太網發送 TX-信號端； |
| 17 | TXD0 | I/O/A | 串口發送數據端，TTL 電平通訊電壓僅支持 3.3V，若接 5V 需電平轉換； |
| 18 | RTS | I/O/A | 串行數據的 MODEM 輸出信號，請求發送； |
| 20 | RXD0 | I/O/A | 串口接收數據端，TTL 電平通訊電壓僅支持 3.3V，若接 5V 需電平轉換； |
| 21 | 485_EN | I/O/A | RS485 軟件使能控制端，串口發送數據時為高電平輸出，默認為低電平輸出； |
| 24 | CTS | I/O/A | 串行數據的 MODEM 輸入信號端，清除發送； |
| 25 | nRST | I/O/A | 外部復位輸入端，低電平有效； |
| 27 | LED2 | I/O/A | 網口 link 指示端，默認輸出高電平，TCP 協議下連接成功后輸出低電平，UDP 協議下默認輸出低電平； |
| 28 | LED1 | I/O/A | 運行指示端，模塊上電初始化后，該腳輸出 5Hz 的方波； |
| 31 | X32MO | I/A | 頻振蕩器 HSE 的反相輸出端，外接 32MHz 晶體的一端； |
| 32 | X32MI | A | 高頻振蕩器 HSE 的輸入端，外接 32MHz 晶體的另一端； |
| 33 | VINTA | 電源 | 內部模擬電路的電源節點，需貼近引腳外接 2.2uF退耦電容； |
| 35 | VDCIA | 電源 | 內部模擬電路 LDO 調整器的電源輸入，需外接退耦電容。建議不小于 0.1uF，建議通過磁珠或直連 VDCID； |
| 36 | IO_RST | I/O/A | 恢復出廠端，需外接復位按鍵，低電平持續 5s 左右有效； |
| 43 | TXD_LED | I/O/A | 串口發送指示端，默認輸出高電平，有數據輸出時輸出低電平，持續有數據時輸出周期 80ms，低電平 20ms 的方波信號； |
| 44 | RXD_LED | I/O/A | 串口接收指示端，默認輸出高電平，有數據輸入時輸出低電平，持續有數據時輸出周期 80ms，低電平 20ms 的方波信號； |
4~6,9~10, 15~16,19,22~23 26,29~30,34, 37~42,48~48 | RESERVED | -- | 保持懸空； |
| 產品說明書 |
【用戶手冊】EBT3001_UserManual_CN  |
| 【AT指令手冊】AT指令集 |
| 開發測試 |

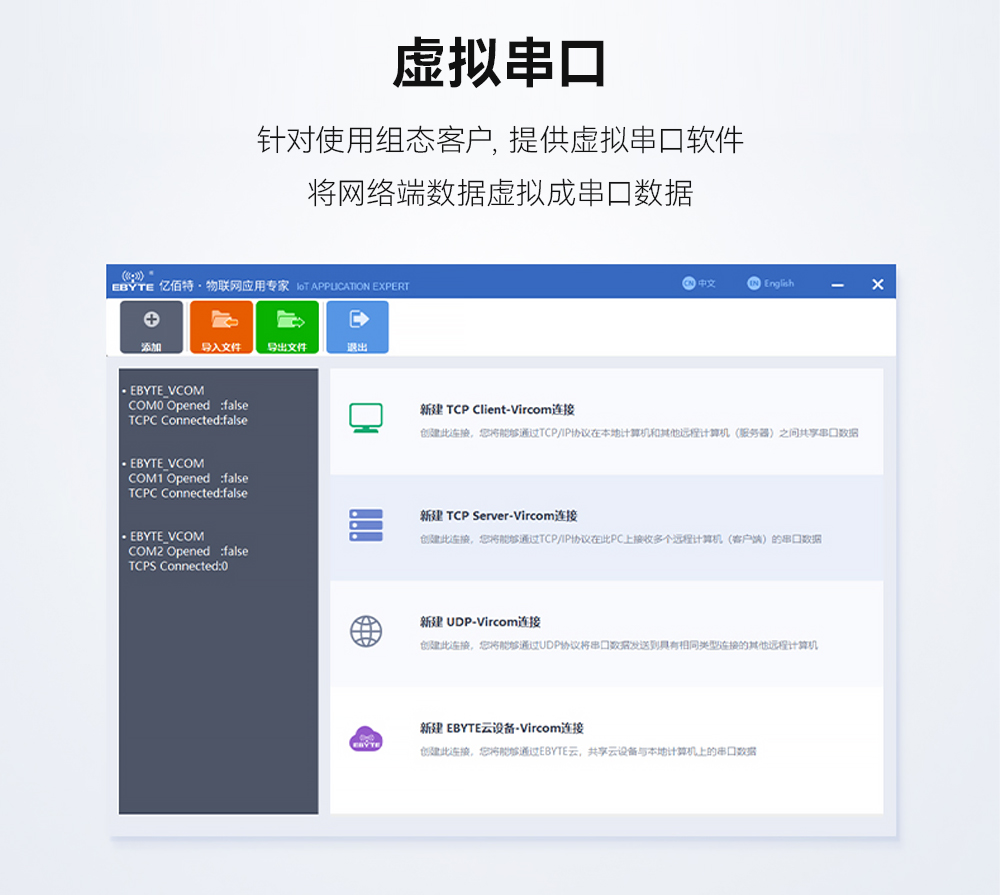

| 【虛擬串口】 |
