工作電壓：2.4V～3.6V（DC）
串口電平：TTL 電平（3.3V）
配置方式：配置工具、AT指令
串口波特率：2400～115200bps（默認115200）
產品尺寸：14*14*1.5mm
產品重量：0.7g

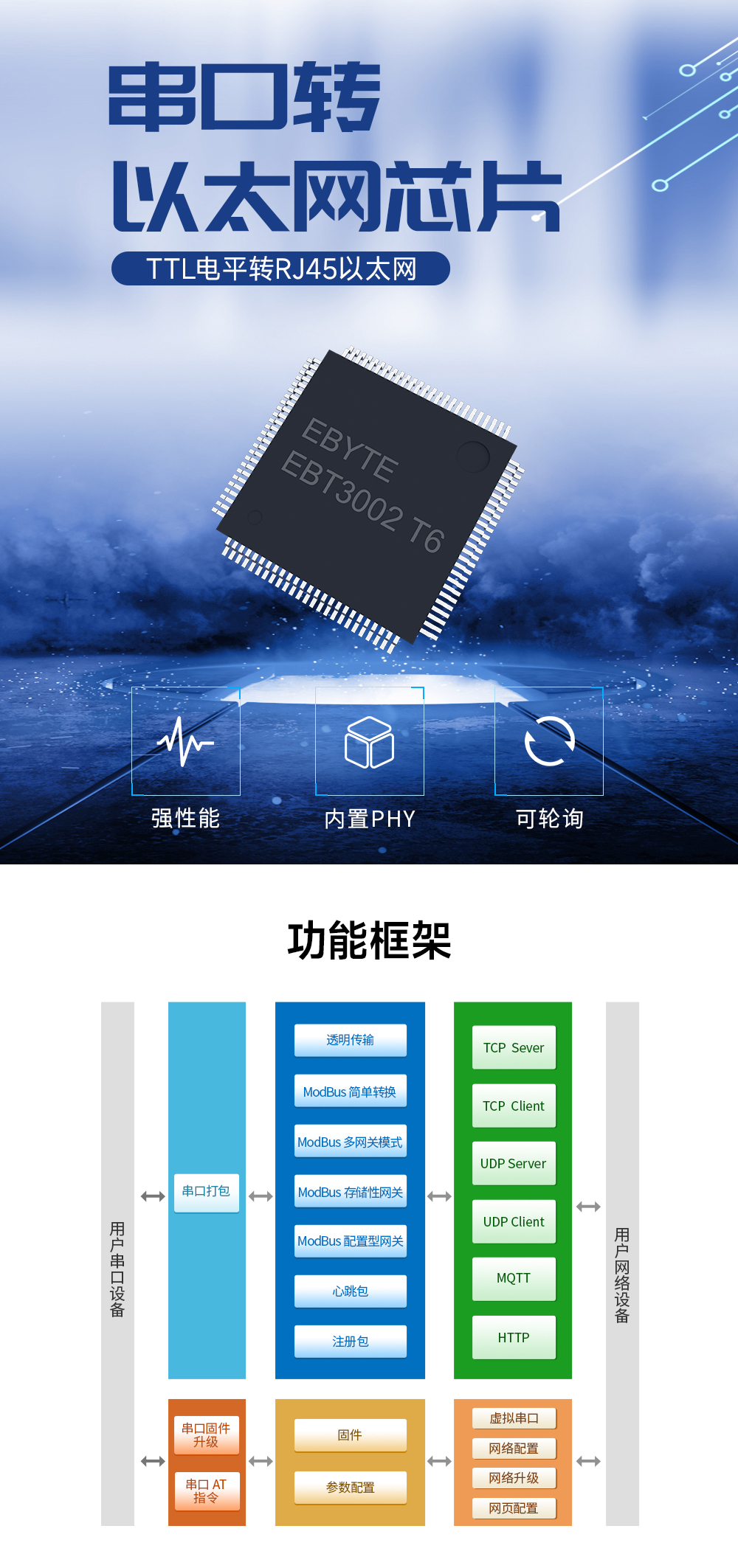

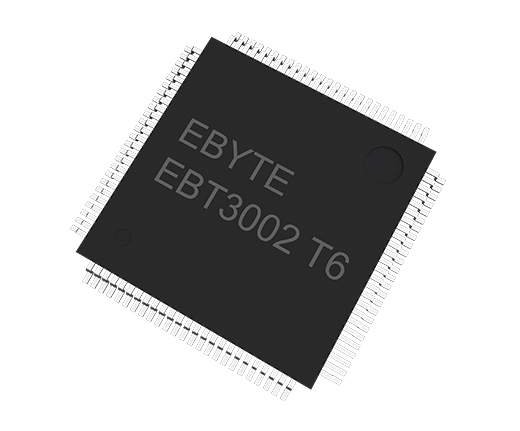

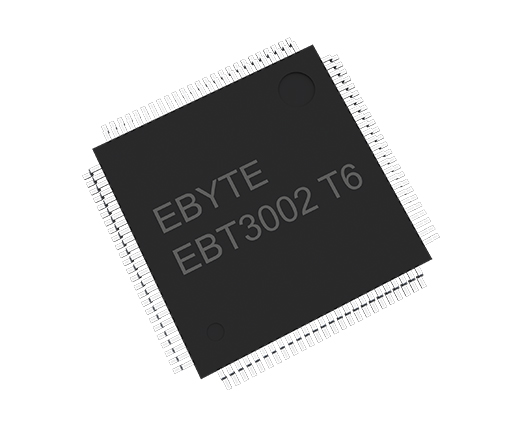

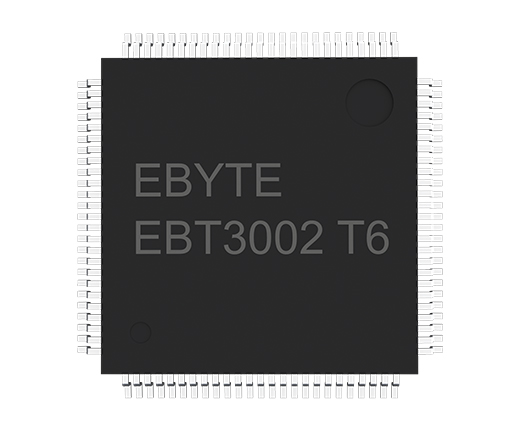

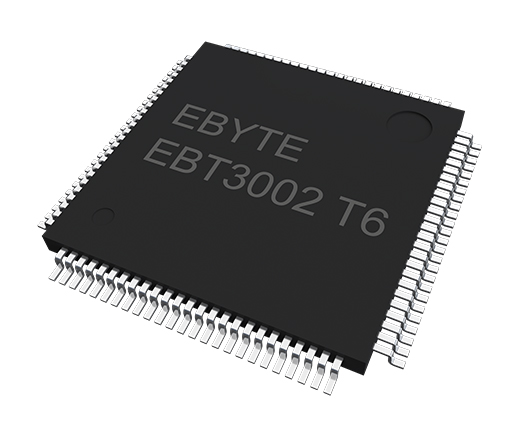

產品簡介：EBT3002是實現8路串口(TTL）數據?以太網數據轉換的以太網串口服務器芯片；具有多種Modbus網關模式以及TCP/DUP/MQTT/HTTP物聯網網關模式，可滿足各類串口設備/PLC的聯網功能。芯片采用采用LQFP100封裝，便于用戶集成。
溫馨提示：該產品已下架，批量可發起生產。
| 項目 | 說明 |
| 工作電壓 | 2.4 ~ 3.6V (DC) |
| 工作電流 | 300mA@3.6V |
| 串口電平 | TTL電平(3.3V) |
| 工作模式 | TCP Server(默認)、TCP Client、UDP Server、UDP Client、HTTP Client、MQTT Client |
| Socket連接 | TCP服務器最多支持16路客戶端連接 |
| 網絡協議 | IP、TCP/UDP、IPv4、ICMP、APR、DHCP、DNS、HTTP、MQTT |
| IP地址 | 可自定義（默認，192.168.3.7) |
| 域名解析 | 支持 |
| DNS域名解析服務器 | 可自定義（默認114.114.114.114) |
| 配置方式 | 配置工具、AT指令 |
| 本地端口 | 可自定義（默認，通道1～通道8: 8001-8008) |
| 子網掩碼 | 255.255.255.0（默認，可自定義） |
| 網關 | 192.168.3.1（默認，可自定義） |
| 串口緩存 | 512Byte |
| 打包機制 | 512 Byte |
| 串口波特率 | 2400 ~115200 bps（默認115200) |
| 數據位 | 8 |
| 停止位 | 1（默認）、2 |
| 校驗位 | None（默認）、Odd、Even |

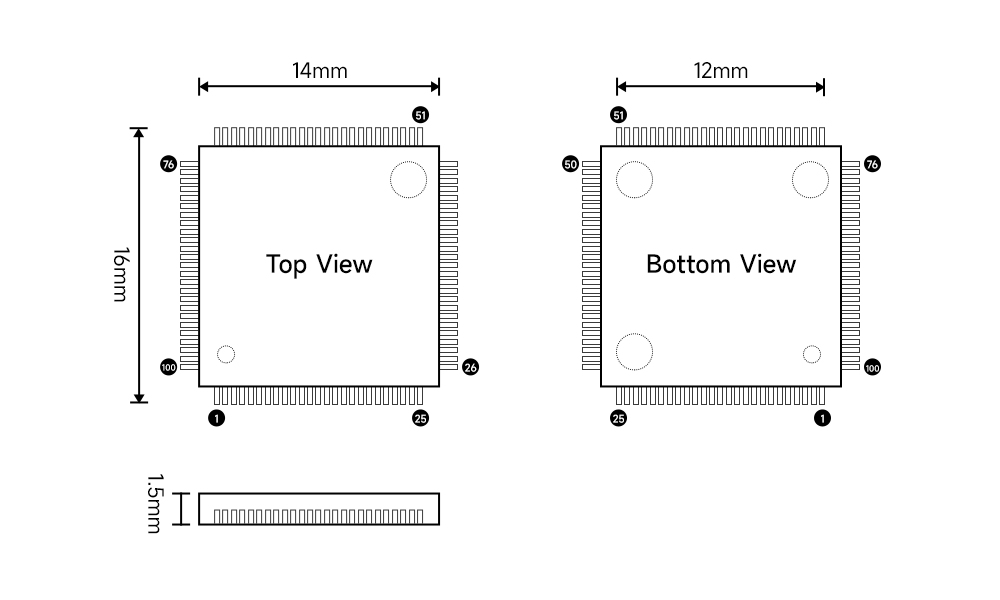

| 產品尺寸 | 14×14×1.5 mm(L×W×H) |
| 產品重量 | 0.7g |
| 工作溫濕度 | -40~ +85℃.5%~95%RH(無凝露） |
| 存儲溫濕度 | -40~ +105℃.5%~95%RH（無凝露） |
| 序號 | 定義 | 描述 |
| 1 | WDT | 懸空即可 |
| 2-5,7,23-24,29-32,35-36,38, 59-60,77,90-91,95-98 | RESERVED | 懸空即可 |
| 6 | VBAT | 外接3.3V |
| 8 | PC14/0SC32IN | 低速外部32.768K晶振 |
| 9 | PC15/OSC320UT | 低速外部32.768K 品振 |
| 10 | VSS_5 | 接地 |
| 11 | VDD_5 | 外接3.3V |
| 12 | OSC_IN | 高速外部8M晶振 |
| 13 | OSC_OUT | 高速外部8M晶振 |
| 14 | NRST | 芯片復位引腳，拉低有效 |
| 15 | TXD6 | 串口6發送腳 |
| 16 | RXD6 | 串口6接收腳 |
| 17 | TXD7 | 串口7發送腳 |
| 18 | RXD7 | 串口7接收腳 |
| 19 | VSSA | 接地 |
| 20 | VREF- | 接地 |
| 21 | VREF+ | 外接3.3V |
| 22 | VDDA | 外接3.3V |
| 25 | TXD2 | 串口2發送腳 |
| 26 | RXD2 | 用口2接收腳 |
| 27 | VSS_4 | 接地 |
| 28 | VDD_4 | 外接3.3V |
| 33 | TXD8 | 串口8發送腳 |
| 34 | RXD8 | 串口8接收腳 |
| 37 | BOOT1 | 默認需拉低 |
| 39 | D-LED-8 | 串口8數據收發指示，上電后未檢測到網線時默認拉低，有數據收發時按照100mS周期，50mS低電平輸出脈沖，無數據時輸出高電平 |
| 40 | D-LED-7 | 串口7數據收發指示，上電后未檢測到網線時默認拉低，有數據收發時按照10OmS周期，5OmS低電平輸出脈沖，無數據時輸出高電平 |
| 41 | D-LED-6 | 串口6數據收發指示，上電后未檢測到網線時默認拉低，有數據收發時按照100mS周期，5OmS低電平輸出脈沖，無數據時輸出高電平 |
| 42 | D-LED-5 | 串口5數據收發指示，上電后未檢測到網線時默認拉低，有數據收發時按照100mS周期，50mS低電平輸出脈沖，無數據時輸出高電平 |
| 43 | D-LED-4 | 串口4數據收發指示，上電后未檢測到網線時默認拉低，有數據收發時按照100mS周期，5OmS低電平輸出脈沖，無數據時輸出高電平 |
| 44 | DHLED-3 | 串口3數據收發指示，上電后未檢測到網線時默認拉低，有數據收發時按照100mS周期，50mS 低電平輸出脈沖，無數據時輸出高電平 |
| 45 | D-LED-2 | 串口2數據收發指示，上電后未檢測到網線時默認拉低，有數據收發時按照10OmS周期，50mS 低電平輸出脈沖，無數據時愉出高電平 |
| 46 | D-LED-1 | 串口1數據收發指示，上電后未檢測到網線時默認拉低，有數據收發時按照10OmS周期，500mS低電平輸出脈沖，無數據時輸出高電平 |
| 47 | TXD3 | 串口3發送腳 |
| 48 | RXD3 | 串口3接收腳 |
| 49 | VSS_I | 接地 |
| 50 | VI0_1 | 外接3.3V |
| 51 | 485-EN-4 | 串口4發送指示（可作為485發送使能引腳），發送中拉高，空閑時拉低 |
| 52 | 485-EN-3 | 串口3發送指示〔可作為485發送使能引腳），發送中拉高，空閑時拉低 |
| 53 | 485-EN-2 | 串口2發送指示（可作為485發送使能引腳），發送中拉高，空閑時拉低 |
| 54 | 485-EN-1 | 串口1發送指示（可作為485發送使能引腳），發送中拉高，空閑時拉低 |
| 55 | 485-EN-8 | 串口8發送指示（可作為485發送使能引腳），發送中拉高，空閑時拉低 |
| 56 | 485-EN-7 | 串口7發送指示（可作為485發送使能引腳），發送中拉高，空閑時拉低 |
| 57 | 485-EN-6 | 串口6發送指示（可作為485發送使能引腳），發送中拉高，空閑時拉低 |
| 58 | 485-EN-5 | 串口5發送指示（可作為485發送使能引腳），發送中拉高，空閑時拉低 |
| 61 | SPD_LED | 以太網接口數據收發指示燈 |
| 62 | LINK_LED | 以太網接口PHY連接狀態指示燈 |
| 63 | ETH-RXP | ETH-RXP |
| 64 | ETH-RXN | ETH-RXN |
| 65 | ETH-TXP | ETH-TXP |
| 66 | ETH-TXN | ETH-TXN |
| 67 | Reload | 1.默認拉高 2.先接地再上電，模塊進入boot模式 3.應用程序運行時，長按5秒恢復出廠設置 |
| 68 | TXD1 | 串口1發送腳 |
| 69 | RXD1 | 串口2接收腳 |
| 70 | USB1DM | 出廠燒錄使用，不用則懸空 |
| 71 | USB1DP | 出廠燒錄使用，不用則懸空 |
| 72 | SWD10 | 出廠燒錄使用，不用則懸空 |
| 73 | NC | 出廠燒錄使用，不用則懸空 |
| 74 | VSS_2 | 接地 |
| 75 | VDD_2 | 外接3.3V |
| 76 | SWCLK | 出廠燒錄使用，不用則懸空 |
| 77 | RESERVED | 系統狀態指示，上電未檢測到網線時輸出低電平，檢測到網線后輸出2S周期脈沖，運行過程中拔出網線輸出周期Ⅰ秒周期，100mS低電平的脈沖 |
| 78 | TXD4 | 串口4發送腳 |
| 79 | RXD4 | 串口4接收腳 |
| 80 | TXD5 | 串口5發送腳 |
| 81 | L-LED1 | 串口1網絡鏈接狀態指示燈引腳，上電后未檢測到網線時輸出低電平,檢測到網線后輸出高電平，有網絡連接時輸出低電平 |
| 82 | L-LED2 | 串口2網絡鏈接狀態指示燈引腳，上電后未檢測到網線時輸出低電平,檢測到網線后輸出高電平，有網絡連接時輸出低電平 |
| 83 | RXD5 | 串口5接收腳 |
| 84 | L-LED3 | 串口3網絡鏈接狀態指示燈引腳，上電后未檢測到網線時輸出低電平,檢測到網線后輸出高電平，有網絡連接時輸出低電平 |
| 85 | L-LED4 | 串口4網絡鏈接狀態指示燈引腳，上電后未檢測到網線時輸出低電平,檢測到網線后輸出高電平，有網絡連接時輸出低電平 |
| 86 | L-LED5 | 串口5網絡鏈接狀態指示燈引腳，上電后未檢測到網線時輸出低電平,檢測到網線后輸出高電平，有網絡連接時輸出低電平 |
| 87 | L-LED6 | 串口6網絡鏈接狀態指示燈引腳，上電后未檢測到網線時輸出低電平,檢測到網線后輸出高電平，有網絡連接時輸出低電平 |
| 88 | L-LED7 | 串口7網絡鏈接狀態指示燈引腳，上電后未檢測到網線時輸出低電平,檢測到網線后輸出高電平，有網絡連接時輸出低電平 |
| 89 | L-LED8 | 串口8網絡鏈接狀態指示燈引腳，上電后未檢測到網線時輸出低電平,檢測到網線后輸出高電平，有網絡連接時輸出低電平 |
| 92 | USB2DM | 出廠燒錄使用，不用則懸空 |
| 93 | USB2DP | 出廠燒錄使用，不用則懸空 |
| 94 | B00TO | 升級使用，拉低上電進入BOOT模式，不用則懸空 |
| 99 | VSS_3 | 接地 |
| 100 | VI0_3 | 外接3.3V |
