接口類型：RS485
產品尺寸：68*66*21mm 產品重量：64g±5g

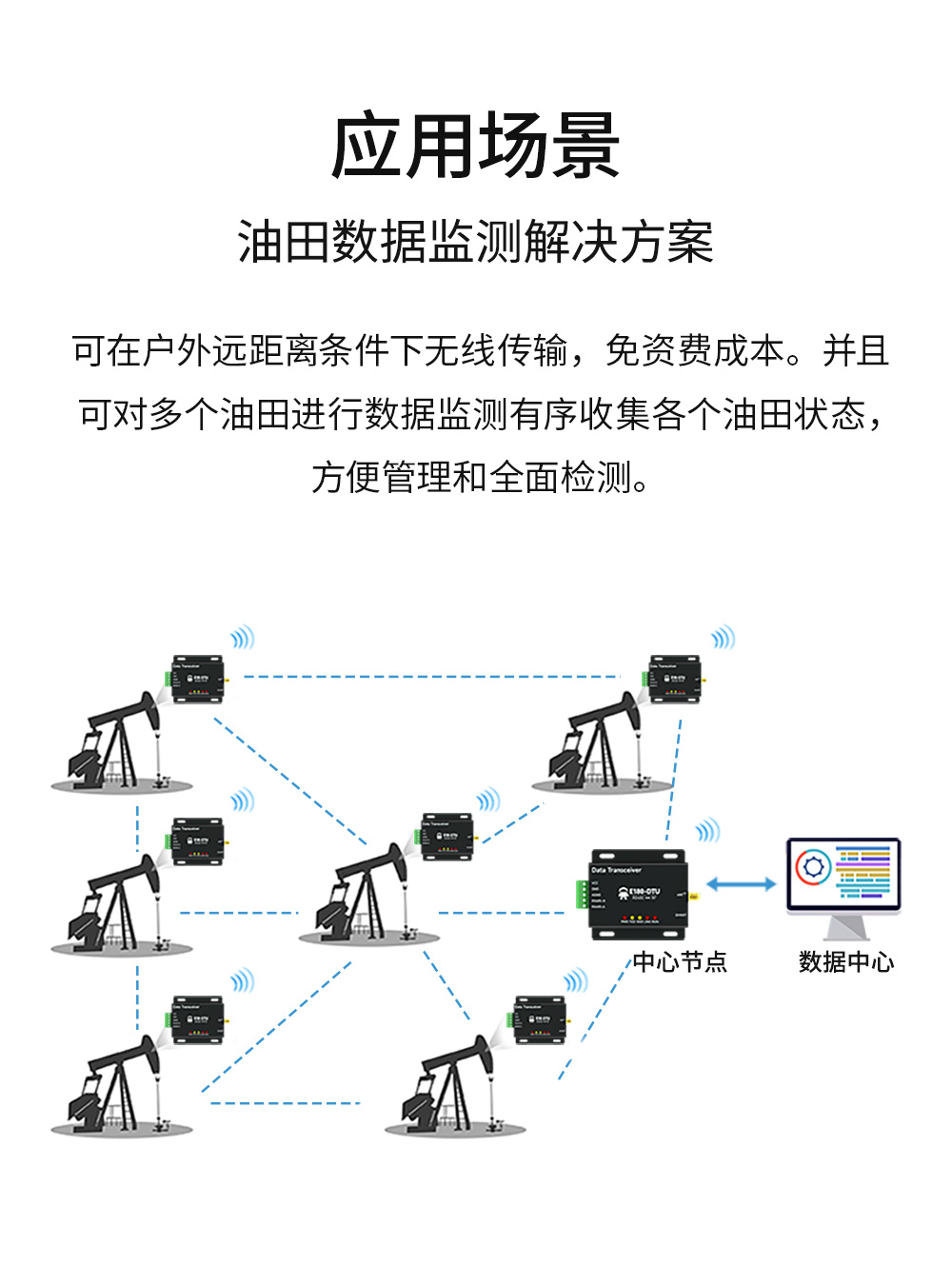

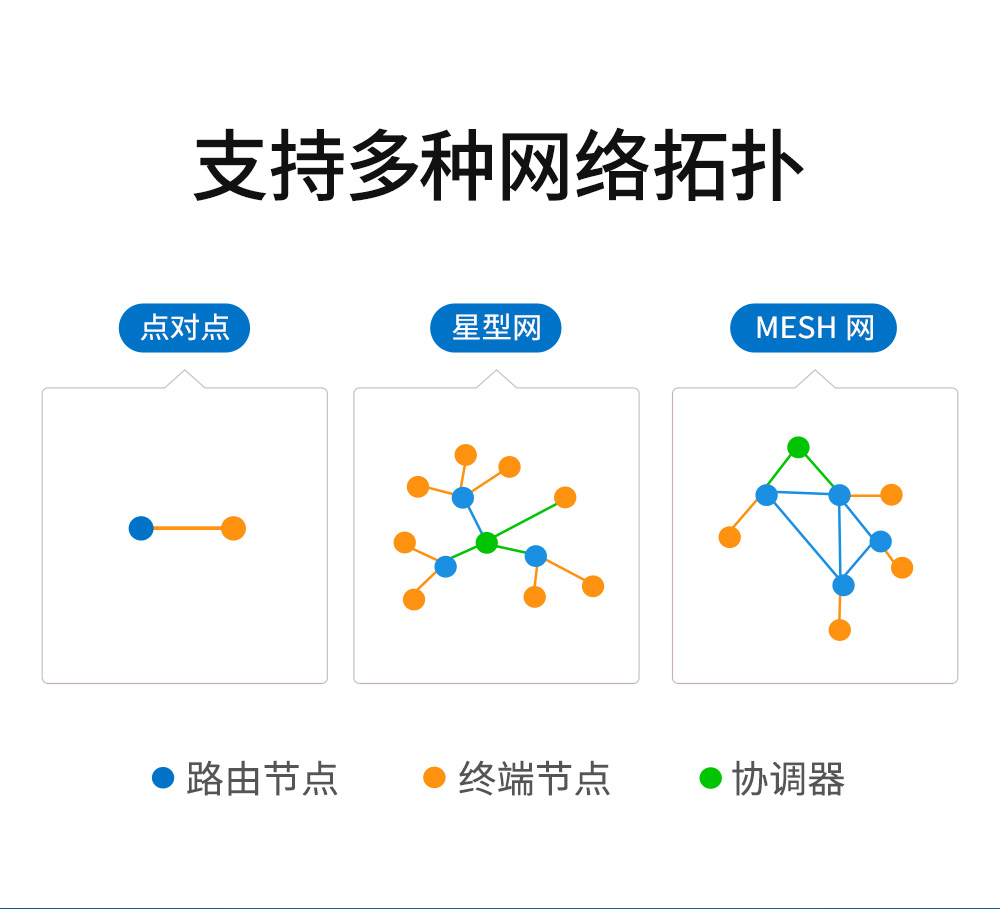

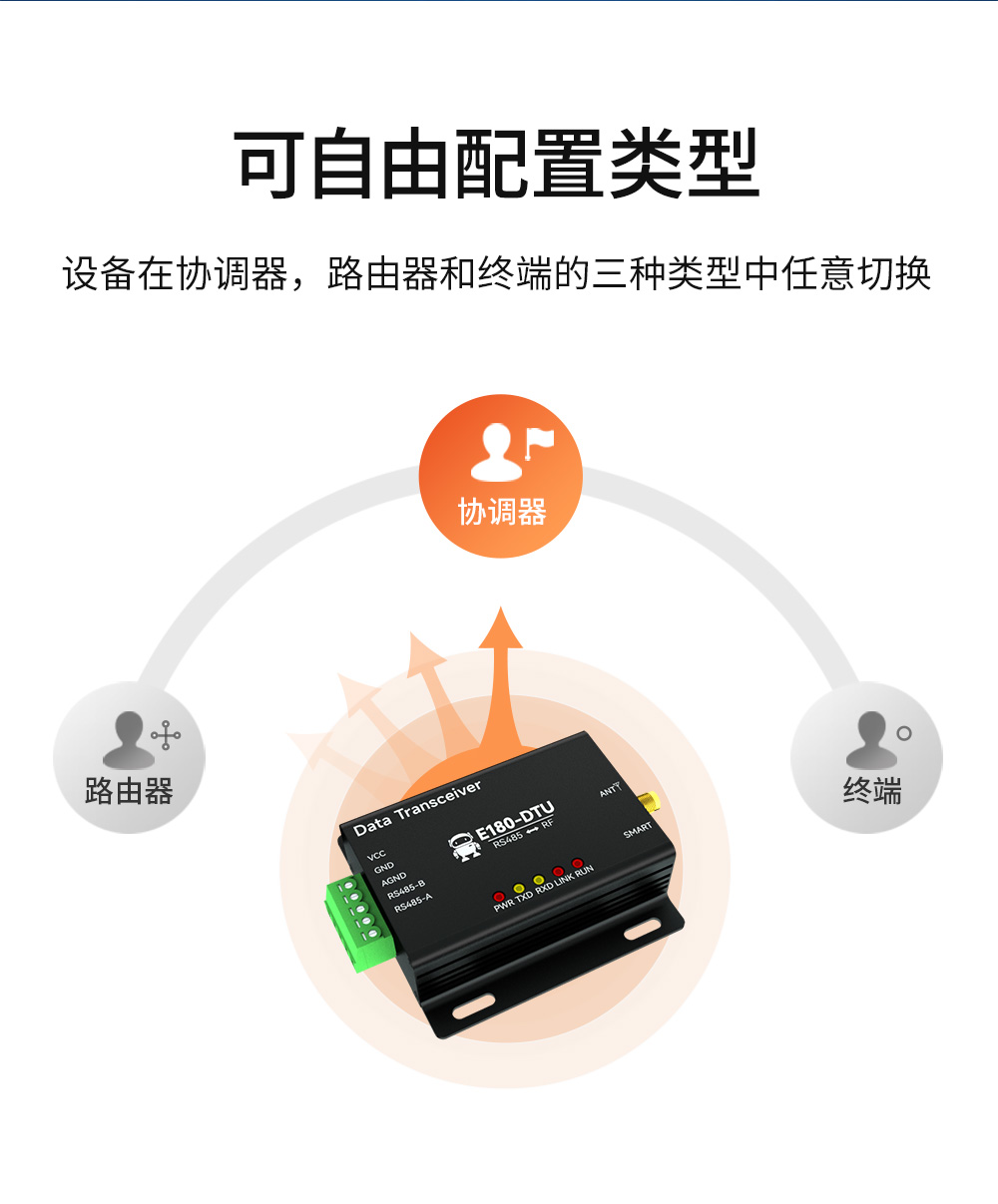

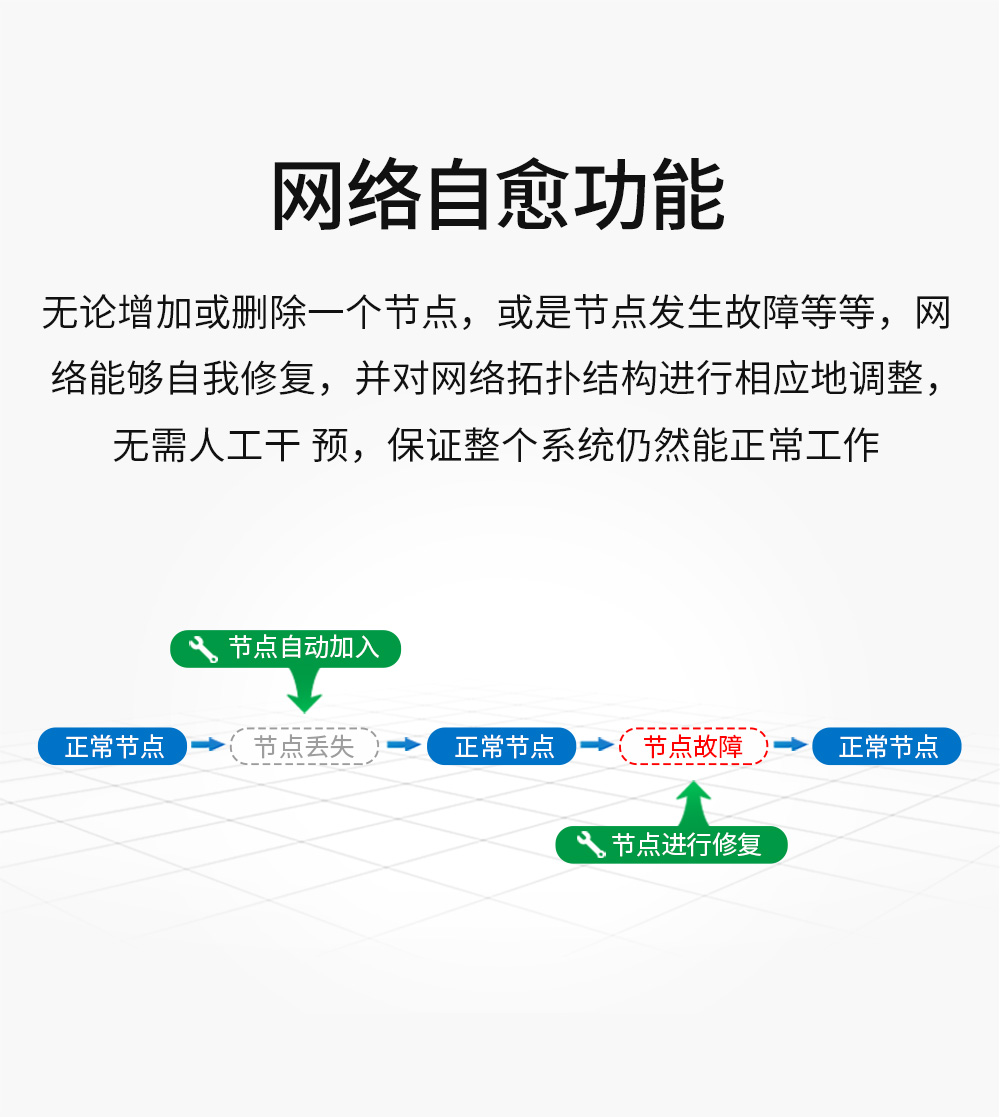

產品簡介：E180-DTU(Z20-485)是一款以ZigBee3.0技術為基礎的無線數傳電臺，具有透?jìng)?，協議傳輸?shù)榷喾N功能。無線數傳電臺提供某些特殊條件下專網中監控信號的實時、可靠的數據傳輸，zigbee3.0數傳電臺具有成本低、安裝維護方便、繞射能力強、組網結構靈活、覆蓋范圍遠的特點，適合點多而分散、地理環境復雜等 場合，可與 PLC，RTU，雨量計、液位計等數據終端相連接。產品噴涂三防漆，具有“防霉菌”“防潮濕”“防鹽霧”等功能。

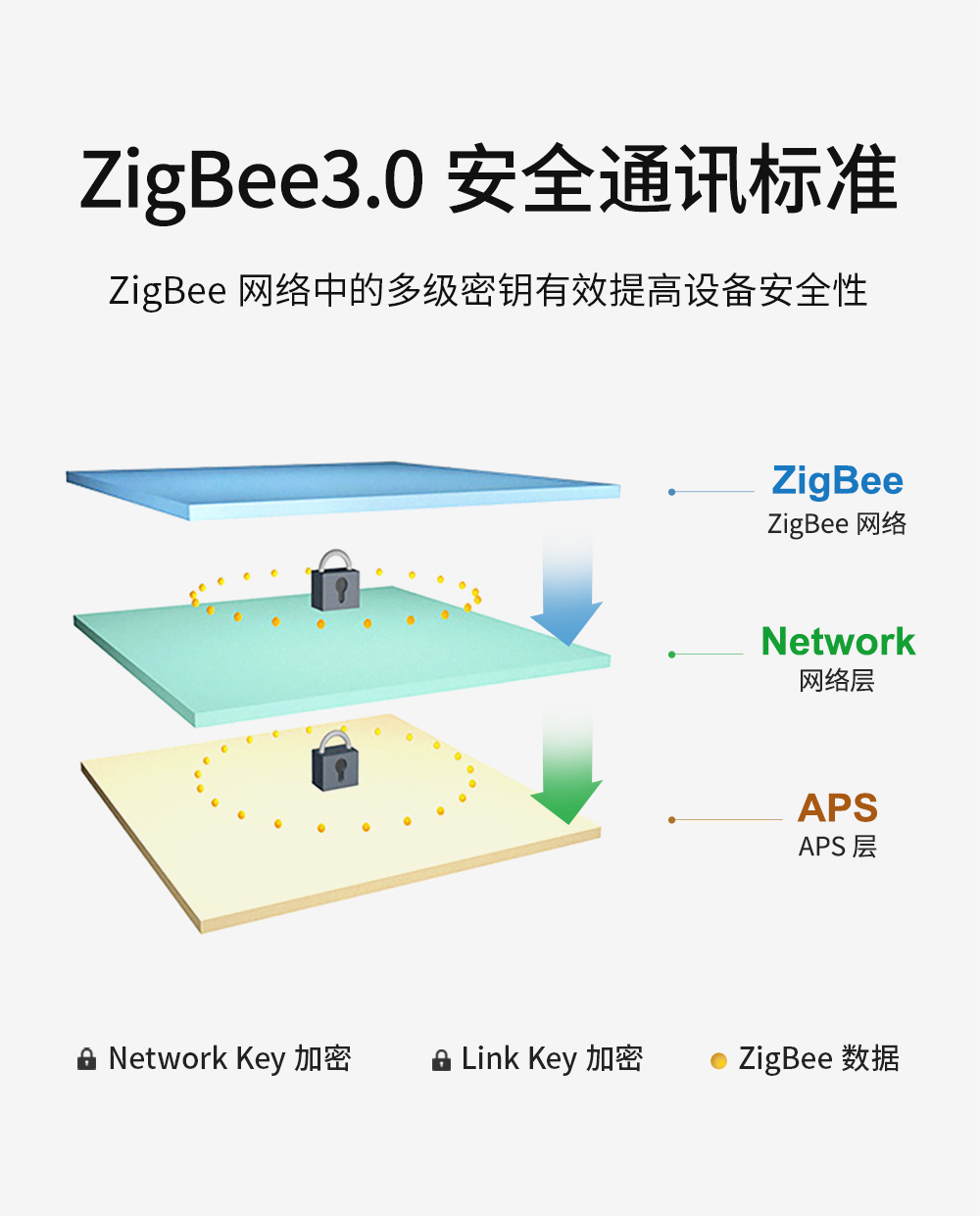

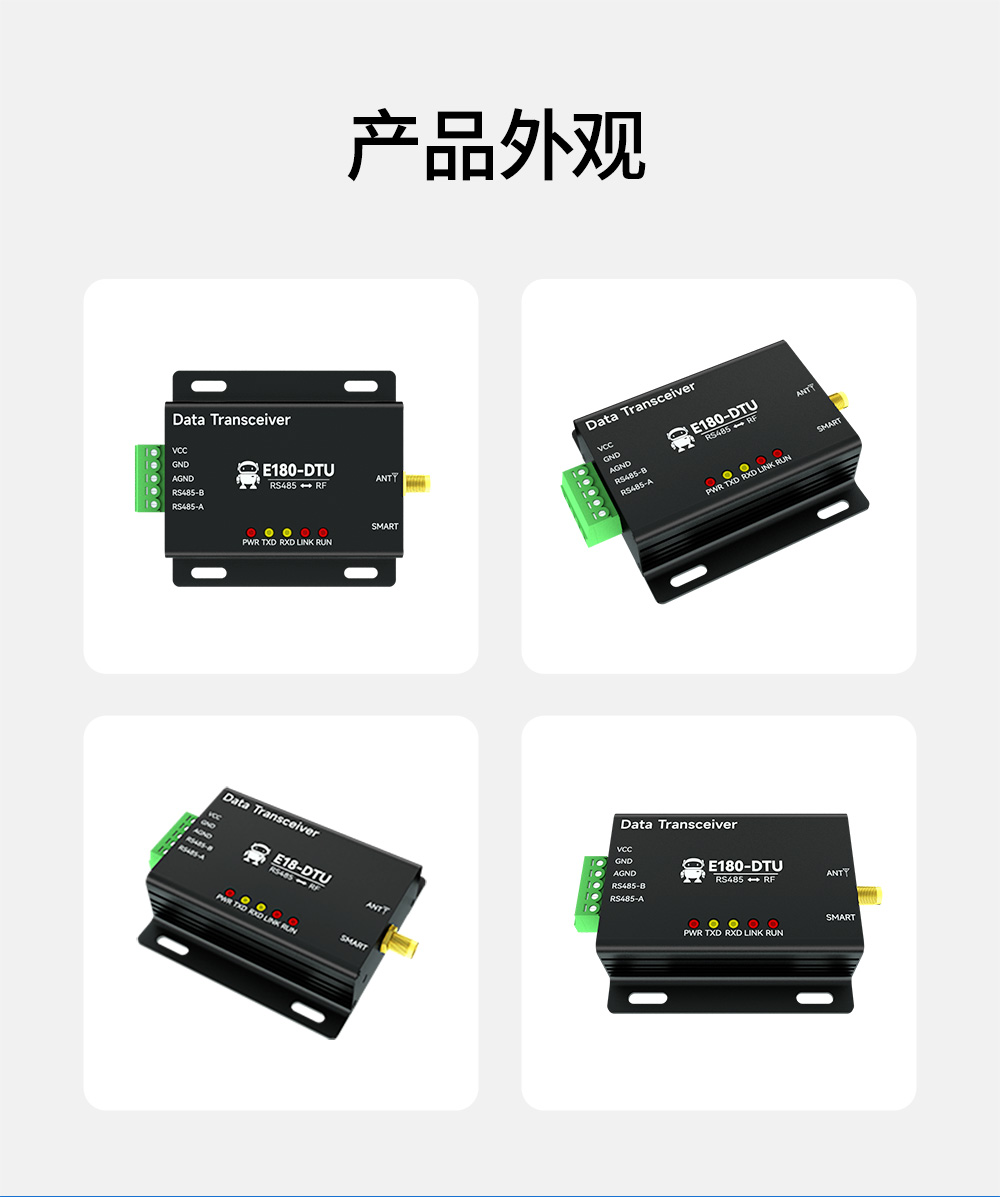

| 主要參數 | 單位 | 參數值 | 備注 |
| 工作頻段 | GHz | 2.400 ~ 2.480 | 支持ISM 頻段 |
| 發射功率 | dBm | 20 | |
| 阻塞功率 | dBm | 0 ~ 10.0 | 近距離使用燒毀概率較小 |
| 串口波特率 | bps | 9600、19200、38400、57600、115200 | 默認115200bps |
| 匹配阻抗 | Ω | 50 | 等效阻抗 |
| 最小發送包長 | byte | 1 | |
| 實測距離 | Km | 1.3 | 晴朗空曠，天線增益5dBi，高度2.5米，空中速率250kBps。 |
| 電氣參數 | 單位 | 參數值 | 備注 |
| 工作電壓 | V | +8 ~ +28V DC | 建議采用12V或24V供電 |
| 發射電流 | mA | 78 @20dBm | |
| 工作溫度 | ℃ | -40 ~ +85 | 工業級 |
| 存儲溫度 | ℃ | -40 ~ +125 |
| 主要參數 | 參數值 | 備注 |
| 射頻芯片 | EFR32MG1B | Silicon Labs原裝進口 |
| 產品尺寸 | 68*66*21mm | 不含天線 |
| FLASH | 256KB | |
| RAM | 32KB | |
| 支持協議 | ZigBee3.0 | |
| 通信接口 | RS485 | 3.81mm接線端子 |
| 天線接口 | SMA-K | 外螺紋內孔 |
| 序號 | 名稱 | 功能 | 說明 |

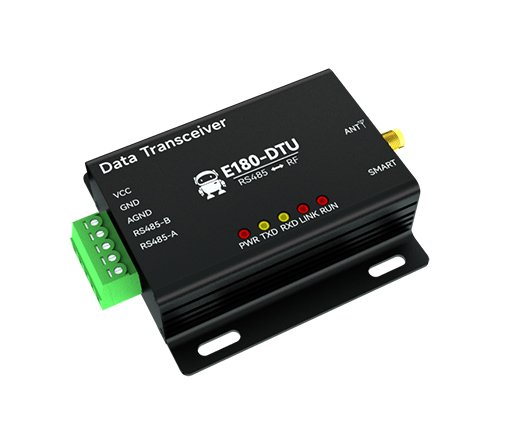

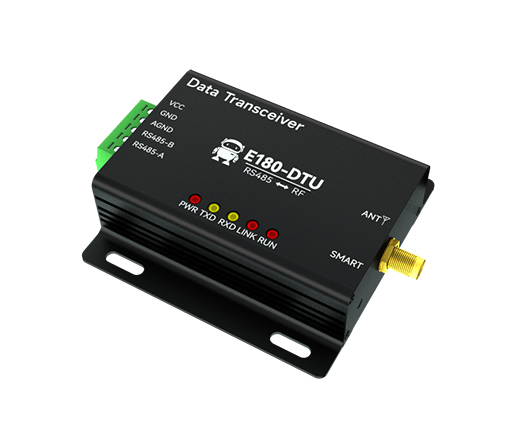

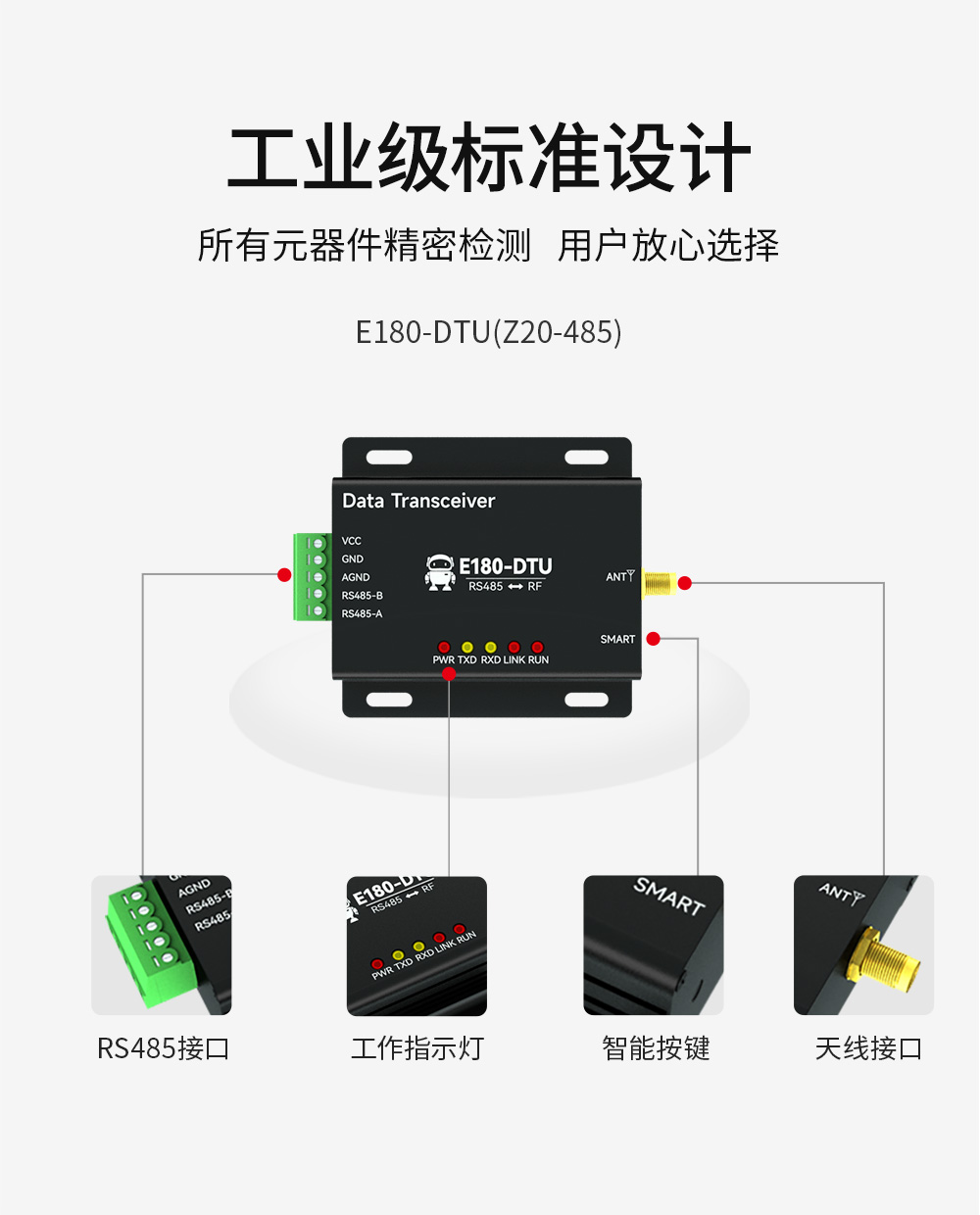

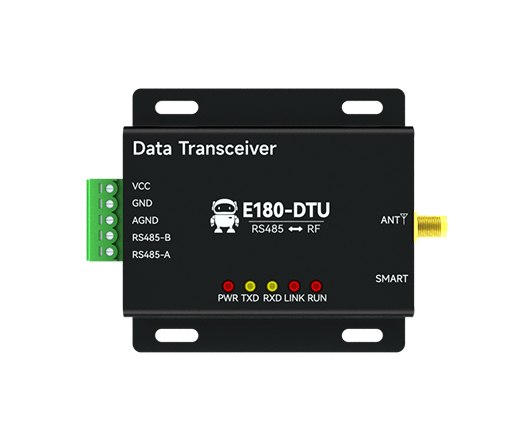

| 1 | VCC | 壓線式電源接口，正極 | 直流 8~28V，推薦使用 12V 或 24V |
| 2 | GND | 壓線式電源接口，負極 | 電源負極與與系統地、外殼相連接 |
| 3 | AGND | 公共地接口 | 可與外部設備接地端連接，也可不處理 |
| 4 | RS485-B | 串口端子 | 外接其他 RS485 設備的 B 端； |
| 5 | RS485-A | 串口端子 | 外接其他 RS485 設備的 A 端； |
| 12 | 天線接口 | SMA-K 接口 | 外螺紋內孔，長 8 mm，特征阻抗 50Ω |
| 序號 | 名稱 | 功能 | 說明 |
| 6 | PWR-LED | 電源指示燈 | 紅色，電源接通時常亮 |
| 7 | TXD-LED | 發送指示燈 | 黃色，發送數據時閃爍 |
| 8 | RXD-LED | 接收指示燈 | 黃色，接收數據時閃爍 |
| 序號 | 名稱 | 電臺狀態 | 指示燈狀態 | 備注 |
| 9 | 未組網 | 熄滅 | ||
| 正在配網-協調器或路由器打開網絡 | 1Hz 閃爍 | |||
| 正在配網-未入網的路由器或 | 10Hz 閃爍 | |||
| 終端加入網絡 | ||||
| 路由器或終端網絡加入成功 | 2Hz 閃爍 3 秒后常亮 | |||
| 網絡連接正常 | 常亮 | |||
| 網絡建立/加入失敗 | 熄滅 | |||
| 終端節點掉線 | 5Hz 閃爍，每秒 3 次 | |||
| 序號 | 名稱 | 功能 | 指示燈狀態 | 備注 |
| 10 | RUN-LED（紅色） | 自動配對模式 | 1Hz 閃爍 | |
| 恢復出廠設置 | 長亮 | “SMART”按鍵長按 5S | ||
| 串口波特率恢復 | 熄滅→亮→熄滅 | 詳情見 SMART 功能鍵說明 | ||
| 待機/正常工作 | 熄滅 |
| 工具軟件 |
【參數配置】E180-Setting  |
| 億佰特簡介 |
| 【企業簡介】 |
| 在線購買 |
| 【億佰特官方淘寶店】：https://detail.taobao.com |
| 【京東商城】：http://item.jd.com |
| 【官方淘寶】：https://item.taobao.com |
| 【阿里巴巴】：https://detail.1688.com |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：support@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://www.sunredled.com/apple-technology.aspx |
| 【聯系郵箱】：support@cdebyte.com |
| 常見問題 |
| ★ 問：電臺不帶AUX引腳，如何判斷數據已經發送完了？ |
| 答：無法判斷，除了看TX燈。 |
| ★ 問：可否通過現有的軟件設置發射啟動時間，測的從串口給數據到空口出來延時大概是在100ms左右，有時更高。 |
| 答：現有軟件不能設置，延時跟空速，數據量等有關。 |
| ★ 問：請問網絡ID和擴頻因子都能設置嗎？ |
| 答：擴頻因子根據選擇的空速自動設置；地址可設置，擴頻因子不能設。 |
| ★ 問：電腦端連的232接口，設備端連的485接口，數據無法通信。 |
| 答：先使用電腦直接通訊測試模塊是否通訊正常，請先檢測設置參數是否正確。 |
| ★ 問：電臺在正常工作情況下，一直發送數據，有沒有時間限制或者要求? |
| 答：512字節的緩沖區,不能超過緩沖區,2天的老化測試時間。 |
| ★ 問：E90-DTU請幫忙看看： How E90 works是怎么回事? |
| 答：E90使用方法和其他電臺使用方法一致，只是分包長度變長了而已；不支持mesh組網，要組網只能以輪詢點對點方式。 |
| ★ 問：測試的DTU和PLC通信失敗，請問該怎么處理呢？ |
| 答：1、確認我們模塊正常通信；2、確認RS485接線正確確認PLC；3、設置參數和我們模塊參數一致。 |
