芯片方案：EFR32
工作頻率：2.40~2.48GHz
發射功率：20dBm
通信距離：1.0km
接口類型：I/O
產品重量：1.6±0.1g

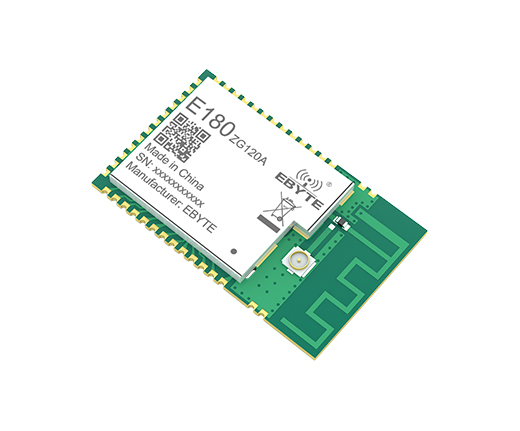

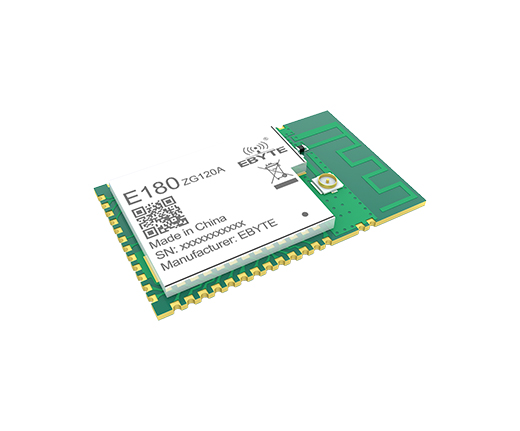

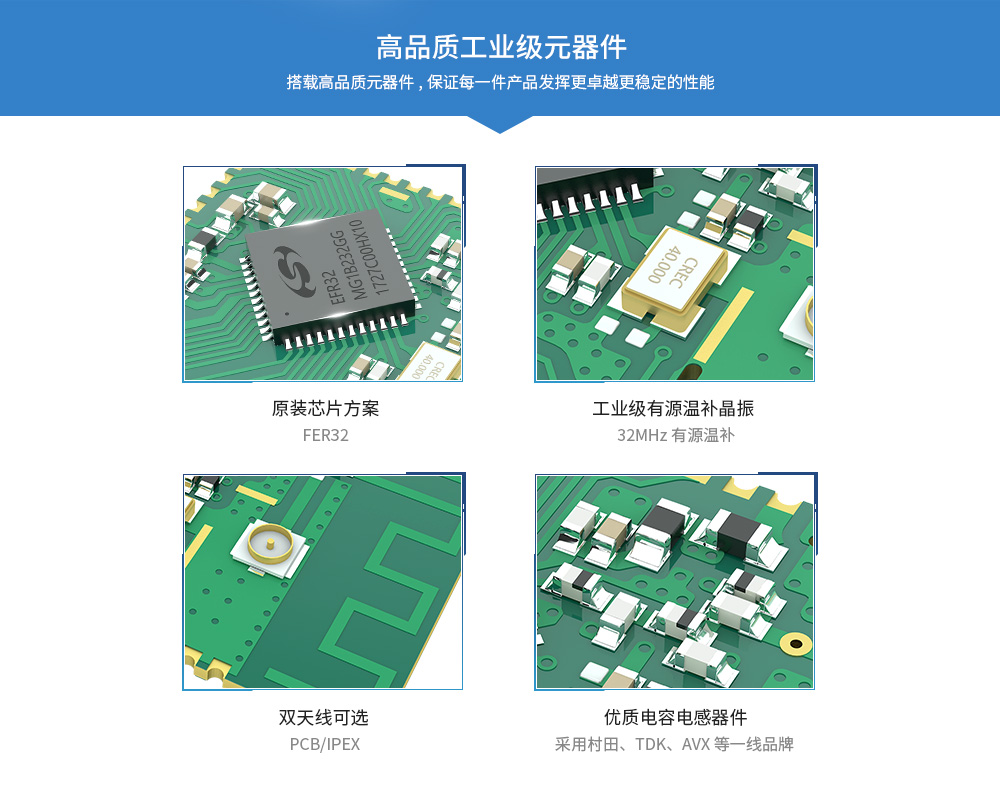

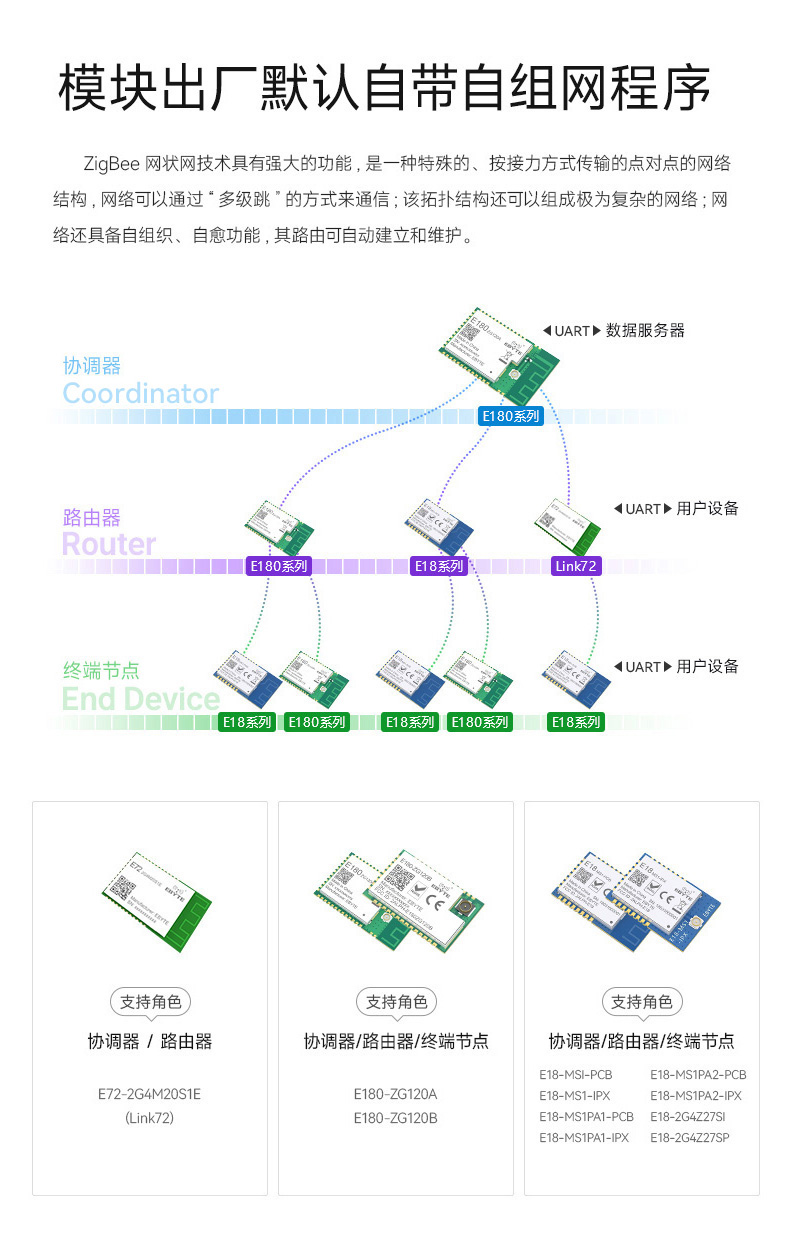

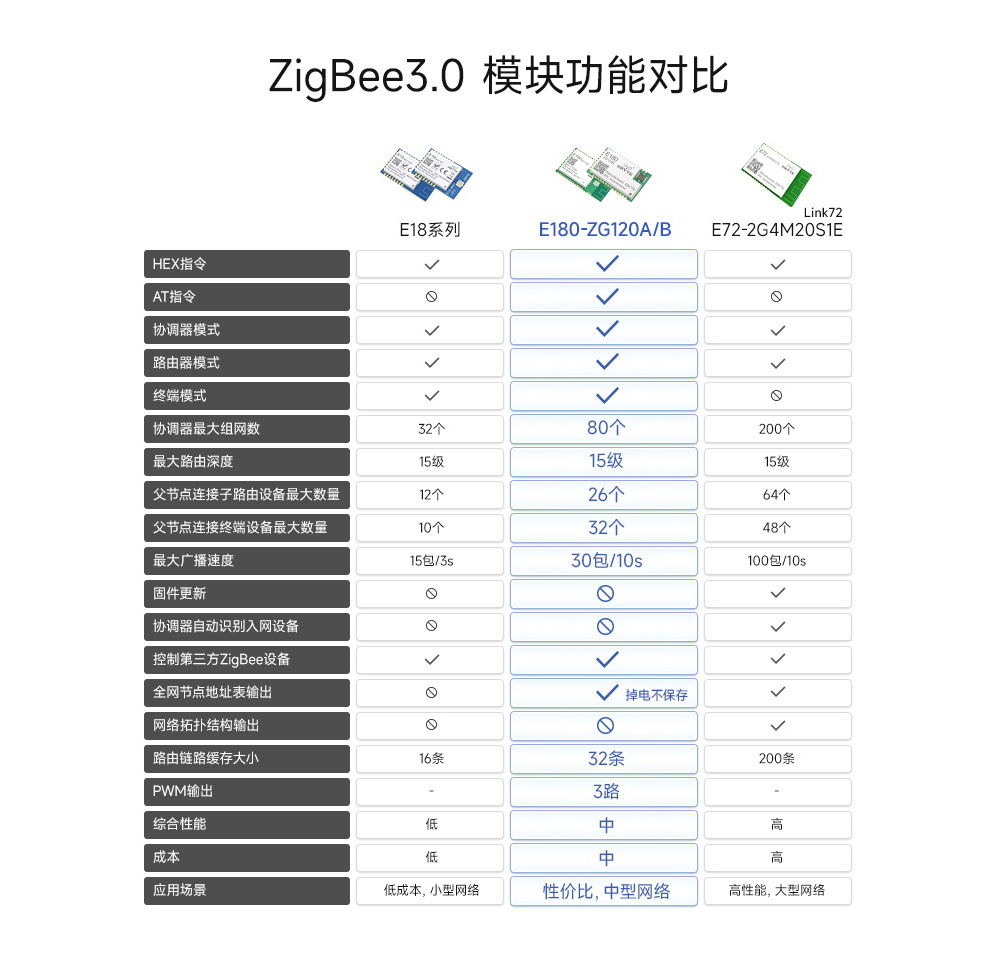

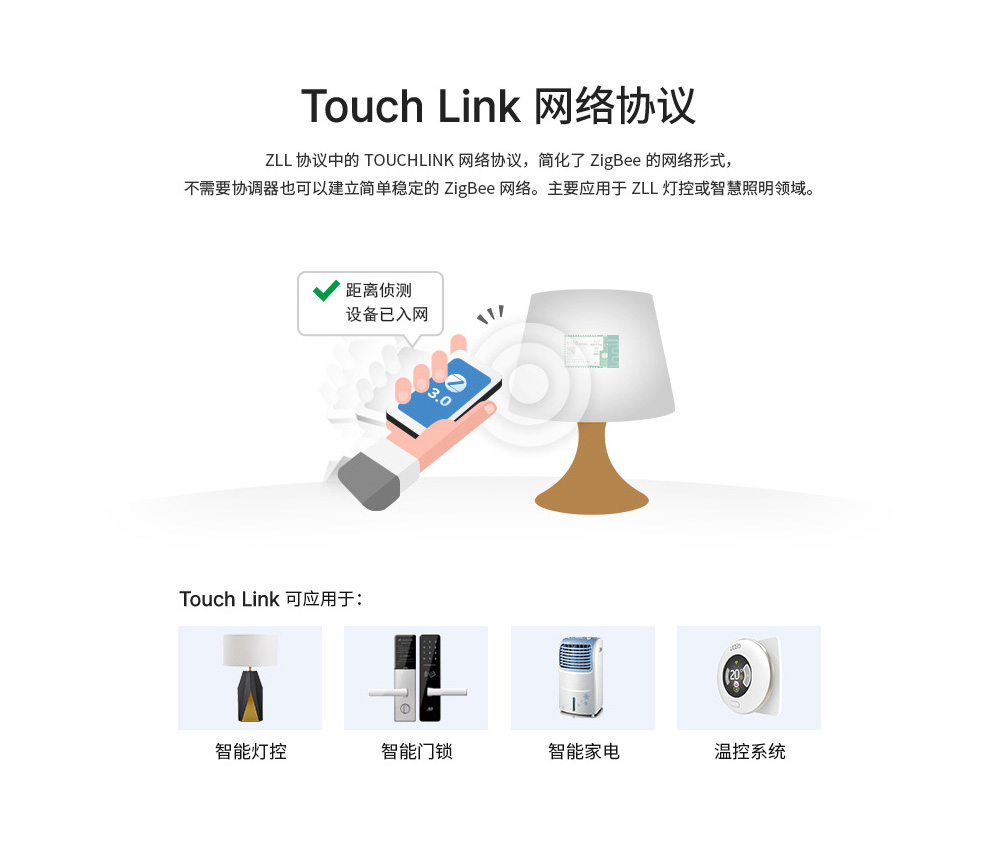

產品簡介：E180-ZG120A 是成都億佰特基于 Silicon Labs EFR32MG1B 系列無線 SOC 設計生產的一款小體積 、低功耗、高可靠性、工作在 2.4GHz 頻段的 ZIGBEE 模塊，芯片自帶高性能 32-bit ARM Cortex -M4 內核，內部集成功率放大器，發射功率最高可達到 20dBm。
| 射頻參數 | 參數值 | 備注 |
| 工作頻段 | 2.400~2.480GHz | 支持ISM頻段 |
| 發射功率 | 20 dBm | RF 發射功率最大可達到 20dBm |
| 空中速率 | 250kbps | ZigBee 標準協議規定空速為 250kbps |
| 實測距離 | 1000米 | 兩點之間（zigbee 網絡支持路由多跳功能，可通過增加路由器達到延長傳輸距離的目的）。 |
| 硬件參數 | 參數值 | 備注 |
| 尺寸大小 | 17.5 * 28.7 mm | - |
| 天線形式 | PCB/IPEX | 等效阻抗約 50 歐姆 |
| 通信接口 | I/O | - |
| 封裝方式 | 貼片 | - |
| 電氣參數 | 最小值 | 典型值 | 最大值 | 單位 | 條件 |
| 電源電壓 | 1.95 | 3.3 | 3.7 | V | ≥3.3V 可保證輸出功率 |
| 通信電平 | - | 3.3 | - | V | 使用5VTTL 有風險燒毀 |
| 發射電流 | - | 135 | - | mA | 瞬時功耗 |
| 接收電流 | - | 11.6 | - | mA | - |

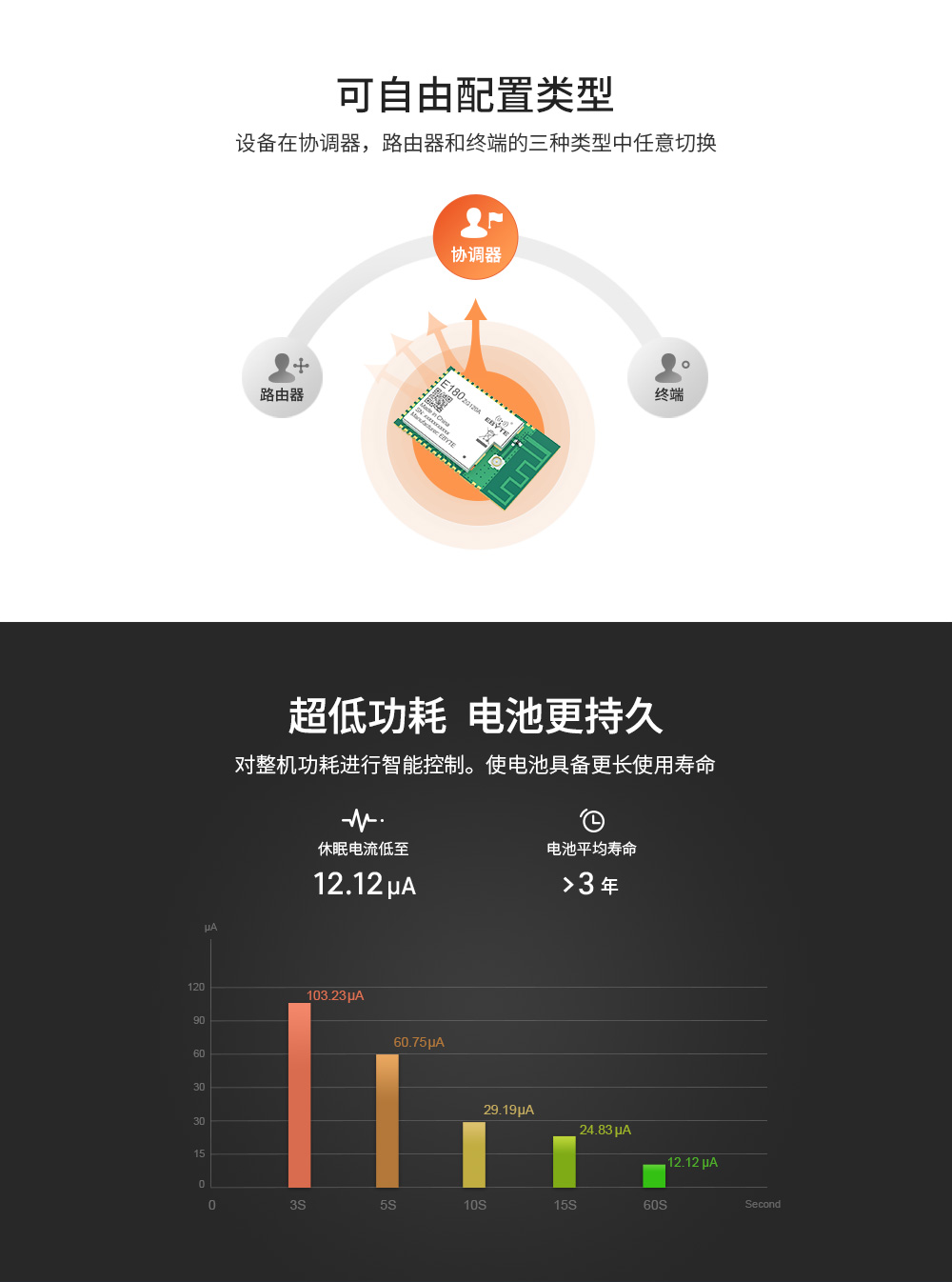

| 休眠電流 | - | 2.5 | - | uA | 軟件關斷 |
| 工作溫度 | -40 | - | +85 | ℃ | 工業級設計 |
| 工作濕度 | 10 | - | 90 | % | - |
| 儲存溫度 | -40 | - | +125 | ℃ | - |
| 序號 | 引腳 | 引腳方向 | 備注 |
| 1 | GND | 輸入/輸出 | 地線，連接到電源參考地 |
| 2 | GND | 輸入/輸出 | 地線，連接到電源參考地 |
| 3 | VCC | 輸入 | 模塊電源正參考電，電壓范圍 |
| 4 | GND | 輸入/輸出 | 地線，連接到電源參考地 |
| 5 | PD10 | 輸入/輸出 | 預留 |
| 6 | PD11 | 輸入/輸出 | 預留 |
| 7 | PD12 | 輸入/輸出 | 預留 |
| 8 | PD13 | 輸入 | NET 鍵引腳，該引腳持續拉低 20ms~200ms, 可進行網絡控制，詳情查看 4.4.2節 |
| 9 | PD14 | - | - |
| 10 | PD15 | 輸出 | AUX 引腳指示當前設備工作狀態，當引腳為低電平時，指示設備繁忙，高電平指示設備空閑 |
| 11 | PA0(TX) | 輸出 | 串口發送端口 TX |
| 12 | PA1(RX) | 輸入 | 串口接收端口 RX |
| 13 | PA2 | 輸入/輸出 | 預留 |
| 14 | PA3 | 輸入/輸出 | 預留 |
| 15 | PA4 | 輸入/輸出 | 預留 |
| 16 | PA5 | 輸入/輸出 | 預留 |
| 17 | PB11 | 輸入 | 工作模式切換引腳，當拉低時間大于 500ms 時工作模式切換。 |
| 18 | PB12 | 輸入 | UART_BAUD_RESET 引腳用于設備波特率復位，上電默認高電平，任何模式下，該引腳拉低 1000ms 以上模塊串口參數將恢復默認的 115200 |
| 19 | PB13 | 輸出 | ACK 引腳用于指示上一次用戶數據發送狀態，啟動發送前該引腳拉低，發送成功后引腳拉高 |
| 20 | GND | 輸入/輸出 | 地線，連接到電源參考地 |
| 21 | PB14(GPIO0) | 輸入/輸出 | GPIO 輸入/輸出端口 0 |
| 22 | PB15(GPIO1) | 輸入/輸出 | GPIO 輸入/輸出端口 1 |
| 23 | GND | 輸入/輸出 | 地線，連接到電源參考地 |
| 24 | GND | 輸入/輸出 | 地線，連接到電源參考地 |
| 25 | GND | 輸入/輸出 | 地線，連接到電源參考地 |
| 26 | PC6(GPIO2) | 輸入/輸出 | GPIO 輸入/輸出端口 2 |
| 27 | PC7(GPIO3) | 輸入/輸出 | GPIO 輸入/輸出端口 3 |
| 28 | PC8(ADC1) | 輸入 | ADC 檢測端口 1 |
| 29 | PC9(ADC2) | 輸入 | ADC 檢測端口 2 |
| 30 | PC10(ADC3) | 輸入 | ADC 檢測端口 3 |
| 31 | PC11(ADC4) | 輸入 | ADC 檢測端口 4 |
| 32 | SWCLK | 輸入/輸出 | DBG_SWCLKTCK |
| 33 | SWDIO | 輸入/輸出 | DBG_SWDIOTMS |
| 34 | PF2(PWM0) | 輸出 | PWM 輸出端口 0 |
| 35 | PF3(PWM1) | 輸出 | PWM 輸出端口 1 |
| 36 | PF4(PWM2) | 輸出 | PWM 輸出端口 2 |
| 37 | PF5 | - | 預留接口 |
| 38 | PF6 | - | 預留接口 |
| 39 | PF7 | 輸出 | LINK 引腳指示模塊當前網絡狀態，詳情查看 4.4.3 節 |
| 40 | RESETN | 輸入 | 復位引腳 |
| 41 | GND | 輸入/輸出 | 地線，連接到電源參考地 |
| 42 | GND | 輸入/輸出 | 地線，連接到電源參考地 |
