工作頻率：2.4GHz
發射功率：20dBm
通信距離：0.5km
產品尺寸：13.5*19.3*2.2mm
產品重量：1.1±0.1g

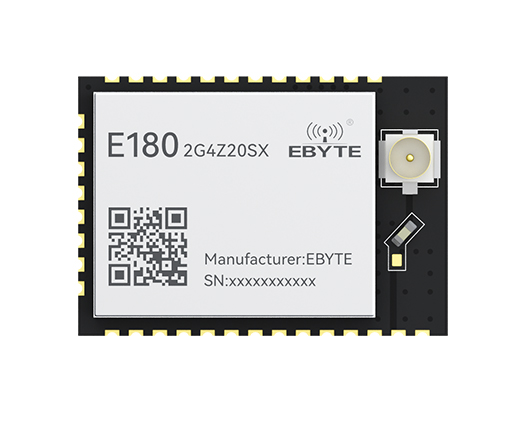

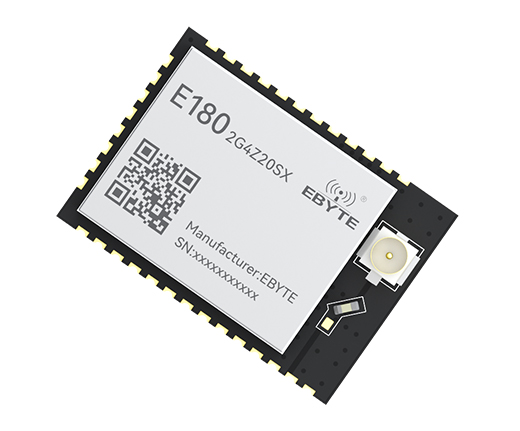

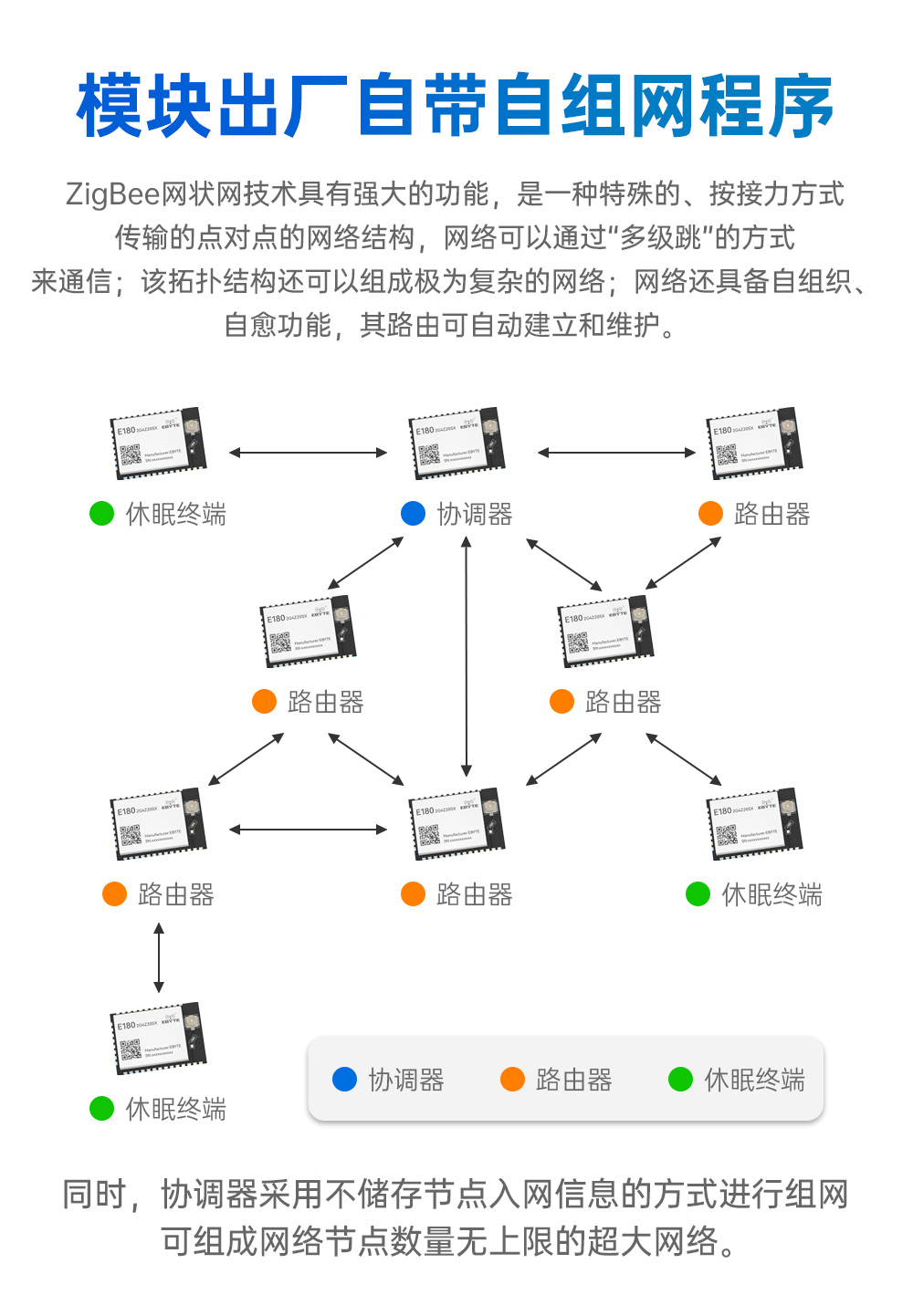

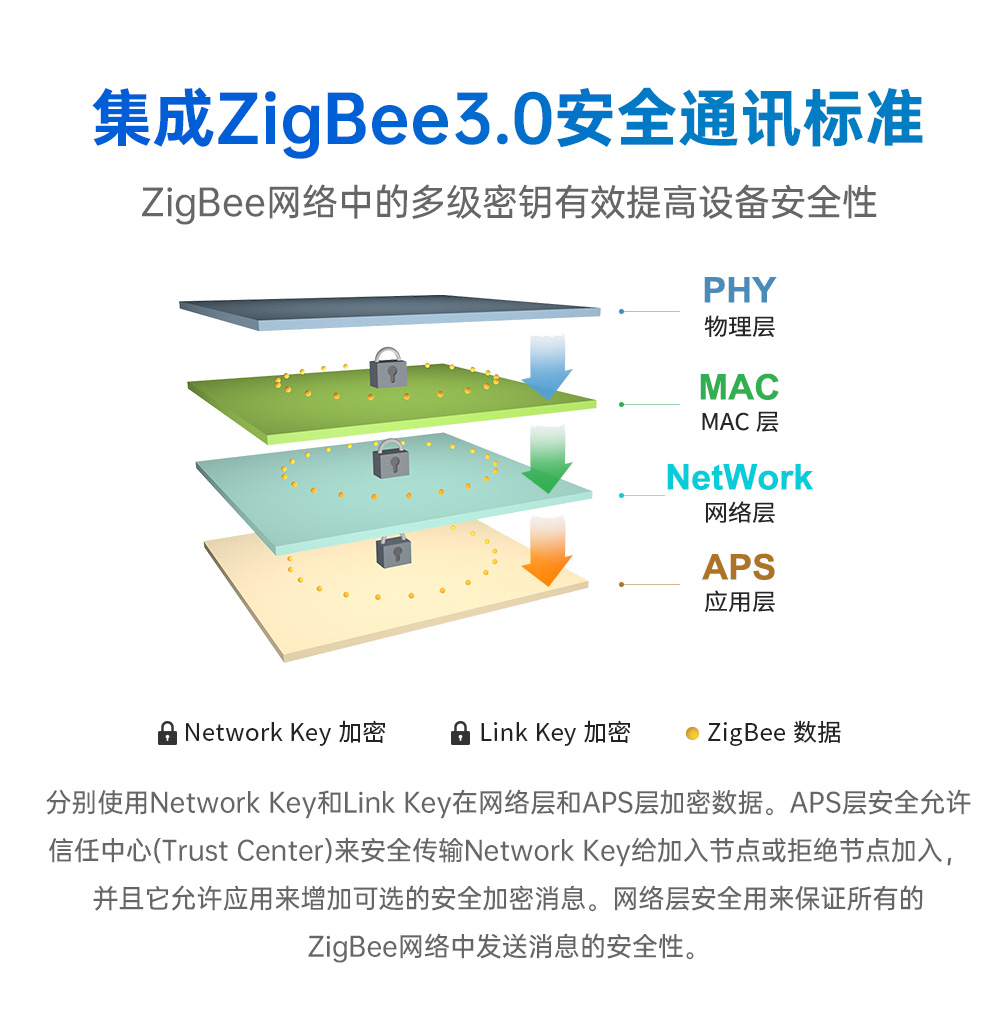

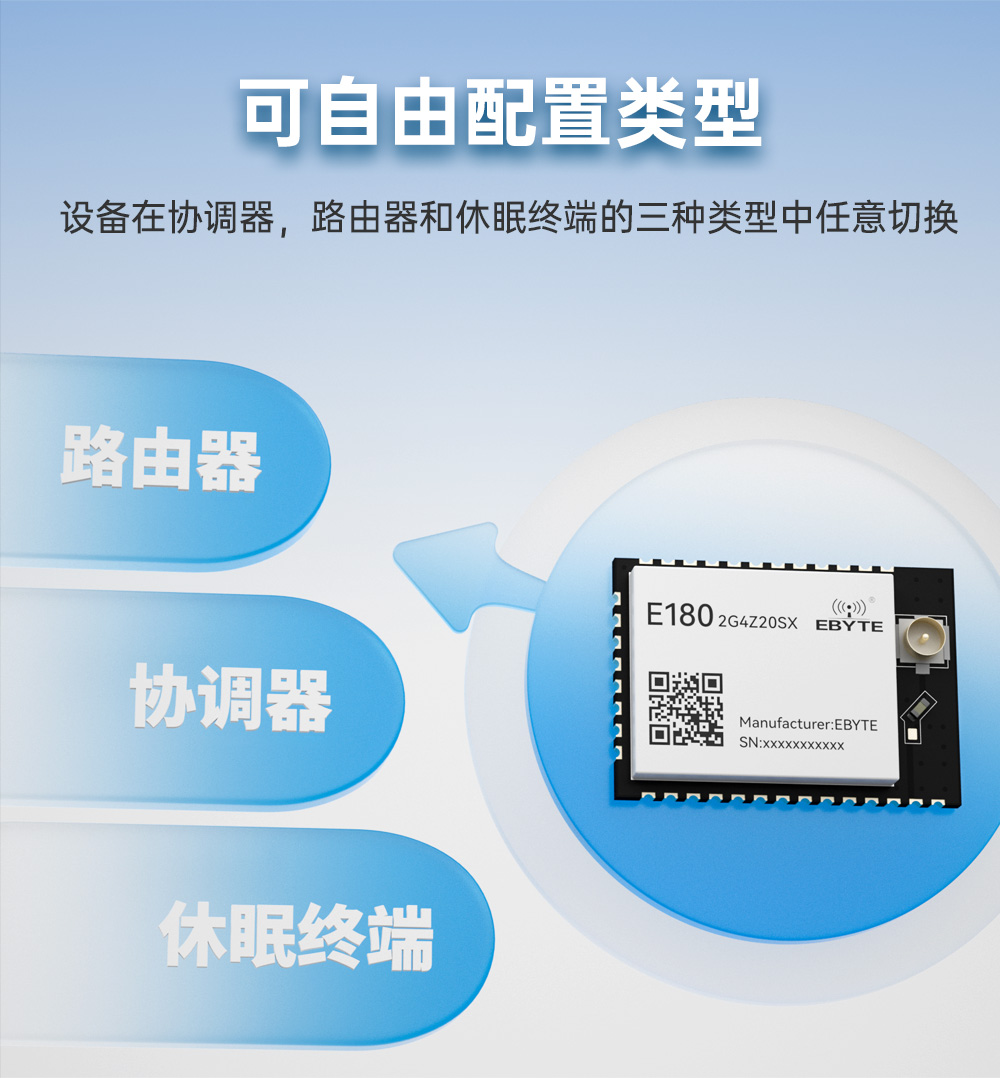

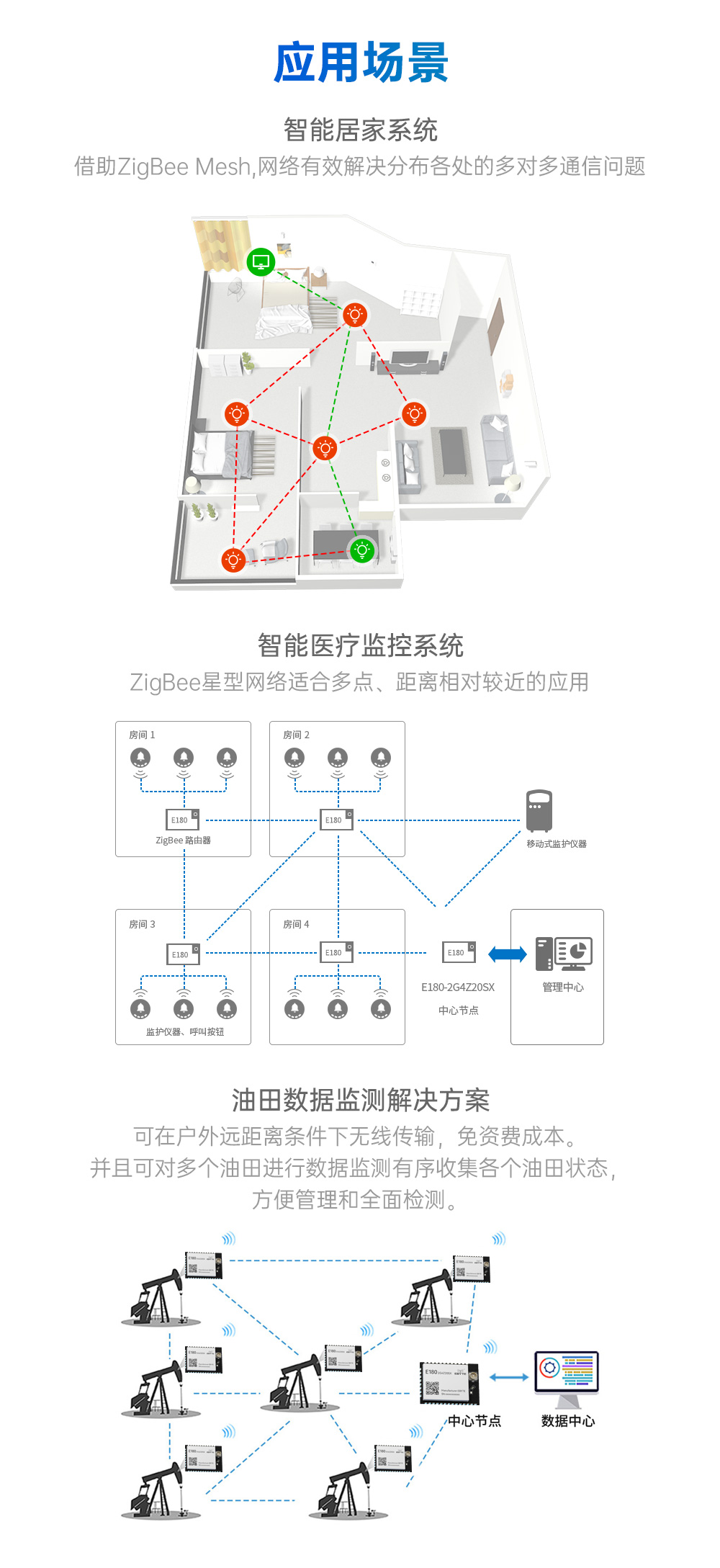

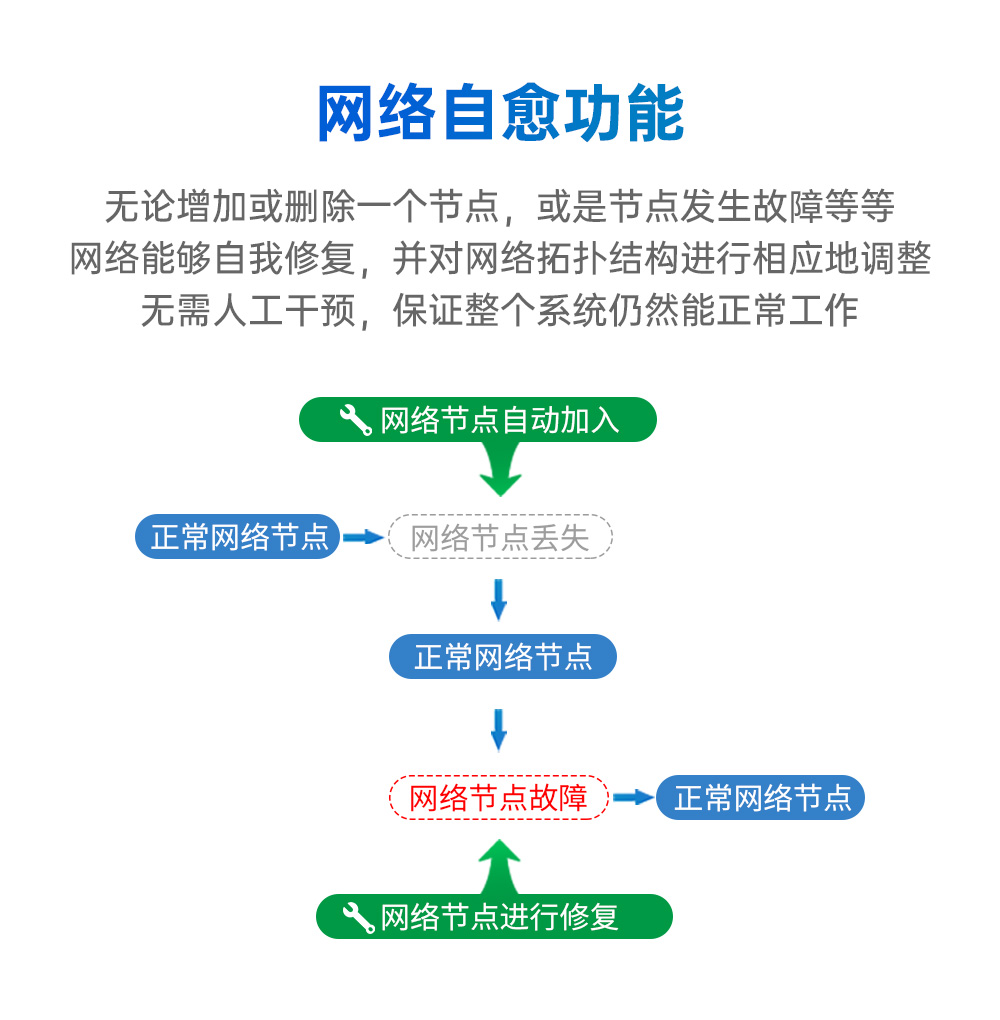

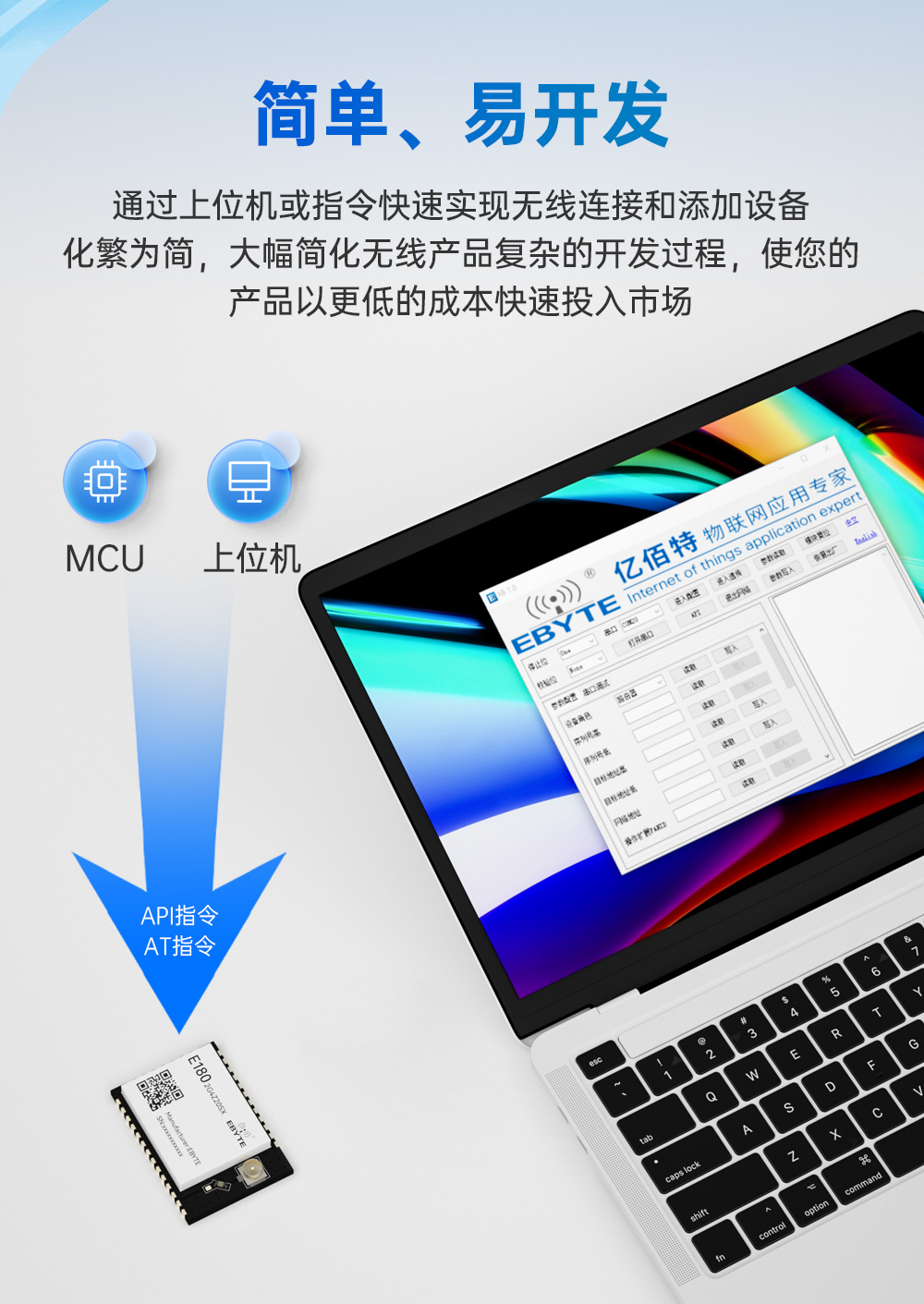

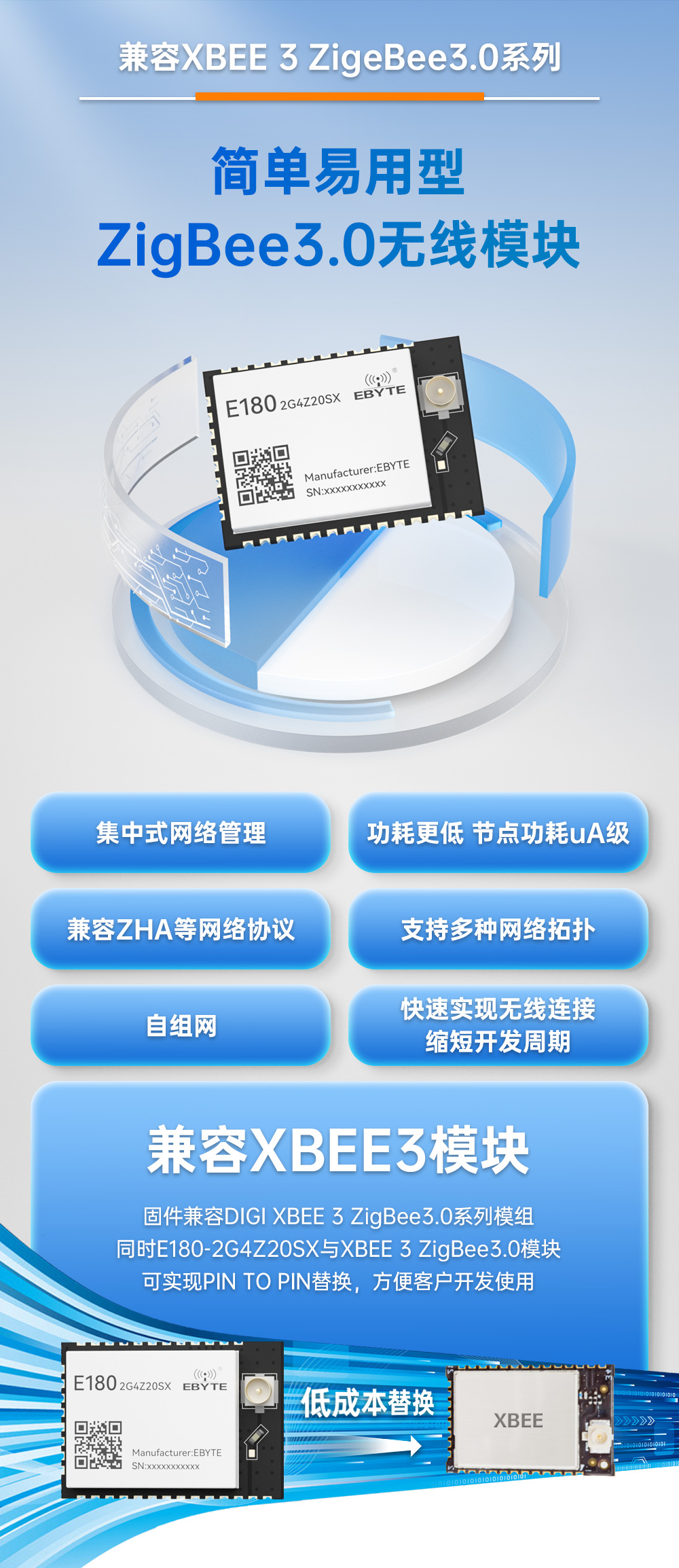

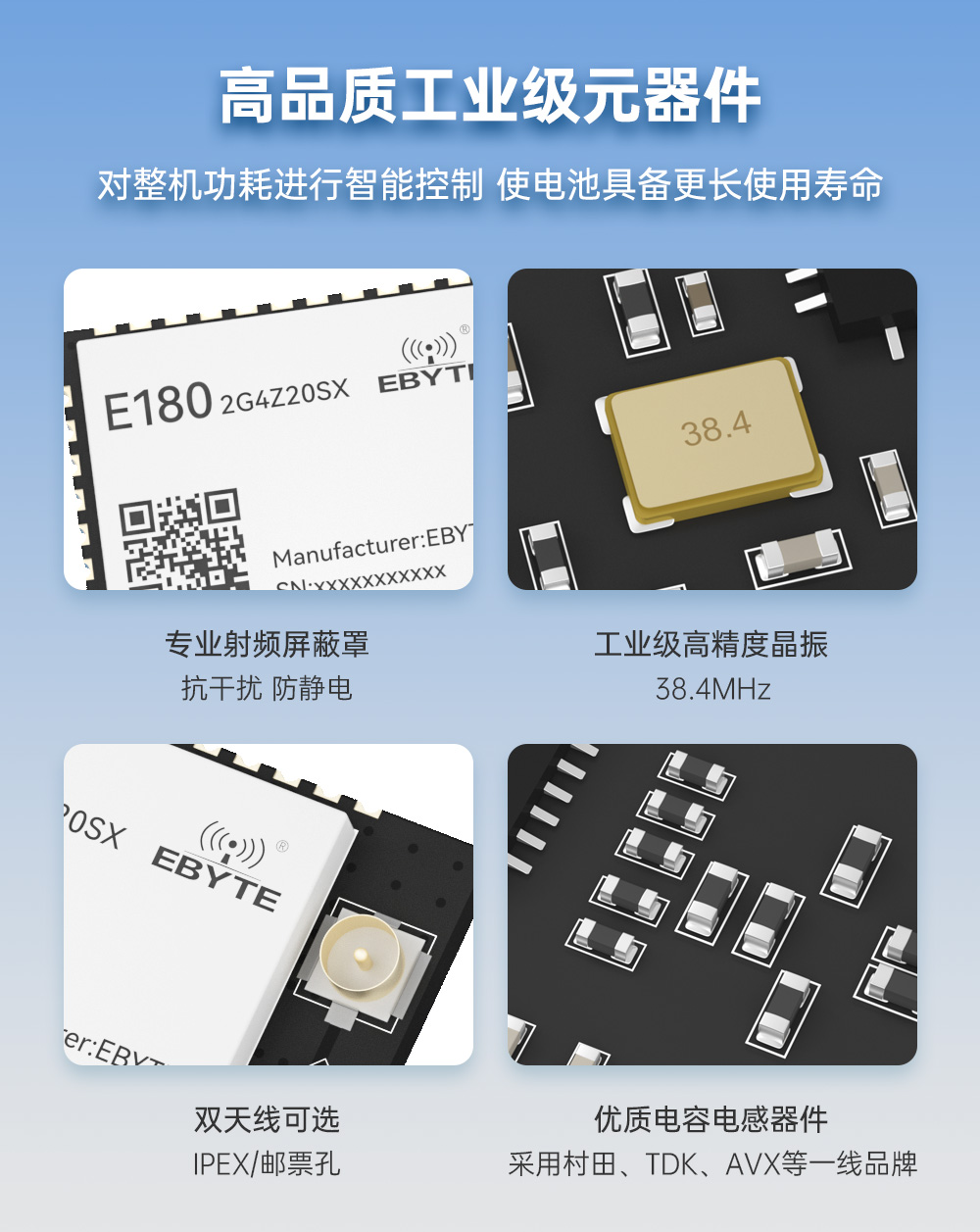

產品簡介：E180-2G4Z20SX是成都億佰特設計生產的一款快速實現無線連接、易于添加、小體積 、低功耗、高可靠性、工作在2.4GHz頻段的ZigBee模塊，內部集成功率放大器，發射功率最高可達 20dBm。該zigbee3.0模塊集成快捷易用的自組網功能，化繁為簡，大幅簡化無線產品復雜的開發過程，使您的產品以更低的成本快速投入市場。
| 主要參數 | 性能 | 備注 | |
| 最小值 | 最大值 | ||
| 電源電壓（V） | 0 | 3.8 | 超過 3.8V 永久燒毀模塊 |
| 阻塞功率（dBm） | - | 10 | 近距離使用燒毀概率較小 |
| 工作溫度（℃） | -40 | 85 | 工業級 |
| 工作濕度（%） | 10 | 90 | % |
| 儲存溫度（℃） | -40 | 125 | ℃ |
| 主要參數 | 性能 | 備注 | |||
| 最小值 | 典型值 | 最大值 | |||
| 工作電壓（V） | 1.9 | 3.3 | 3.8 | ≥3.3V 可保證輸出功率，超過 3.8V 會使模塊損毀 | |
| 通信電平（V） | - | 3.3 | - | 使用 5V TTL 有風險燒毀 | |
| 工作溫度（℃） | -40 | - | 85 | 工業級設計 | |
| 工作頻段（MHz） | 2400 | - | 2480 | 支持 ISM 頻段 | |
| 功 耗 | 發射電流（mA） | - | 160 | - | 瞬時功耗 |
| 接收電流（mA） | - | 10 | - | - | |

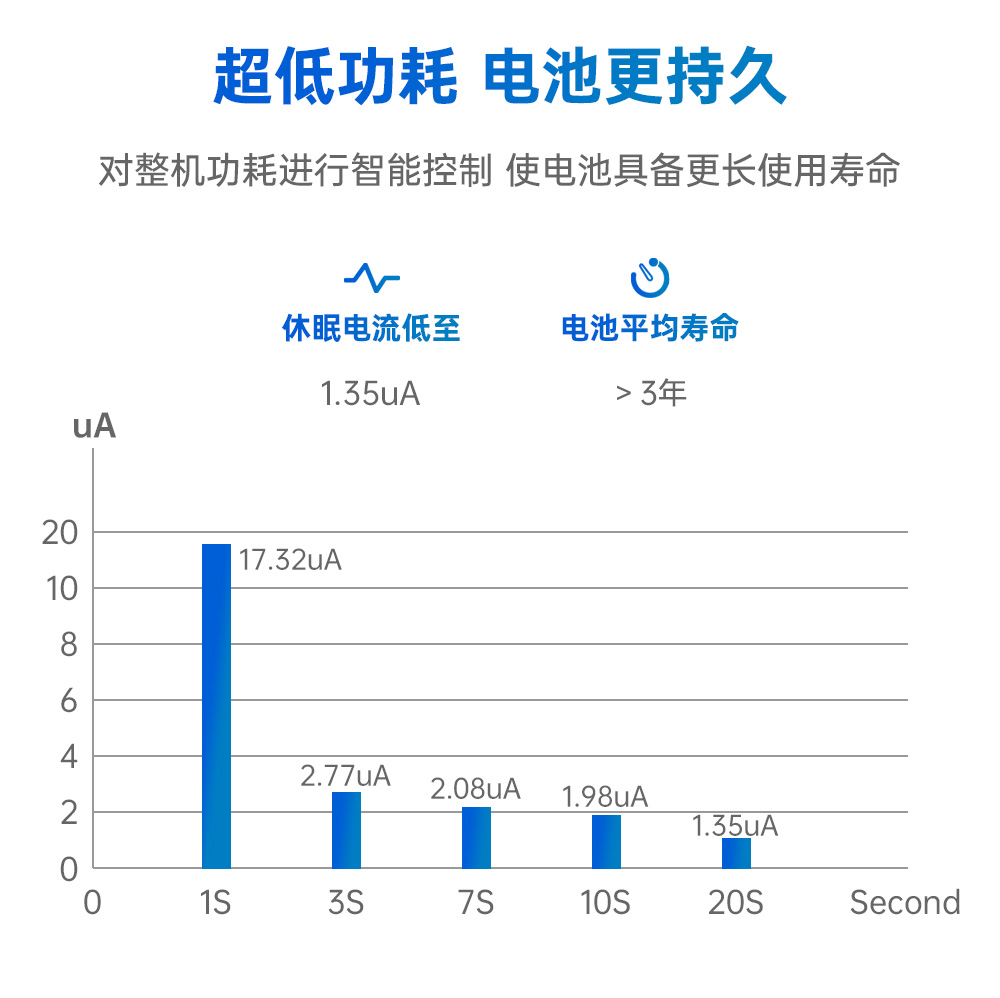

| 休眠電流（μA） | 1.8 | 1.98 | 2 | 供電 3.3V,10s 周期性喚醒休眠電流 | |
| 發射功率（dBm） | 19.5 | 20 | 20.5 | - | |
| 空中速率 | - | 250kbps | - | - | |
| FIFO（byte） | - | 1024 | - | 超過 66 字節自動分包，單包大小不超過 1024 字節 | |
| 主要參數 | 描述 | 備注 |
| 通信距離 | 500m | 晴朗空曠環境，天線增益 2.5dBi，天線高度 2 米，空中速率 250kbps |
| 晶振頻率 | 38.4MHz | - |
| 支持協議 | ZigBee 3.0 | - |
| 封裝方式 | 貼片式 | - |
| 接口方式 | 1.25mm 郵票孔 | - |

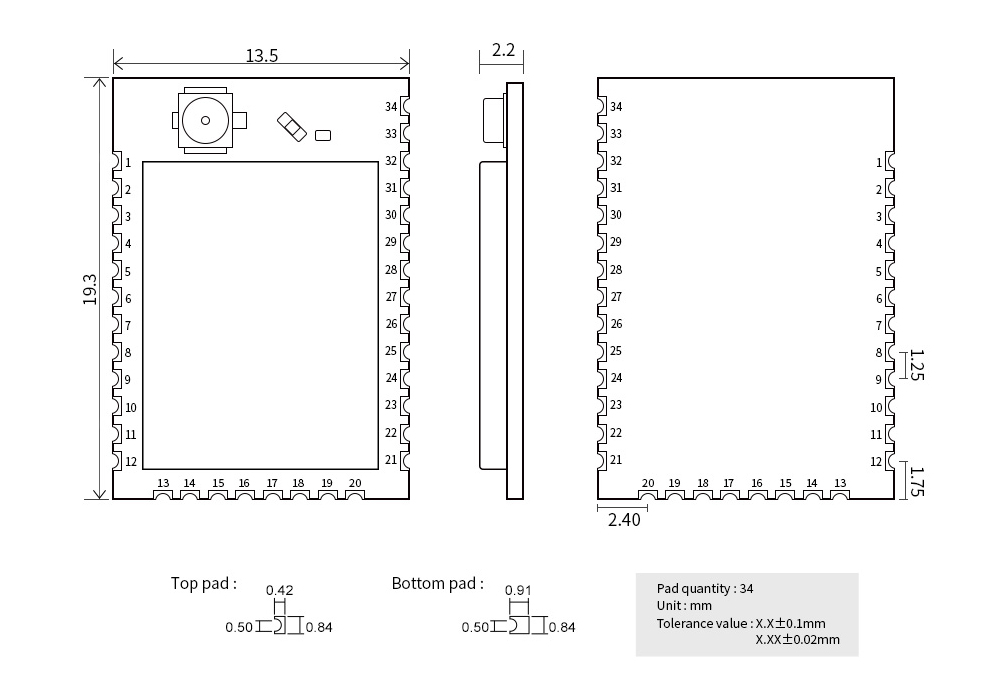

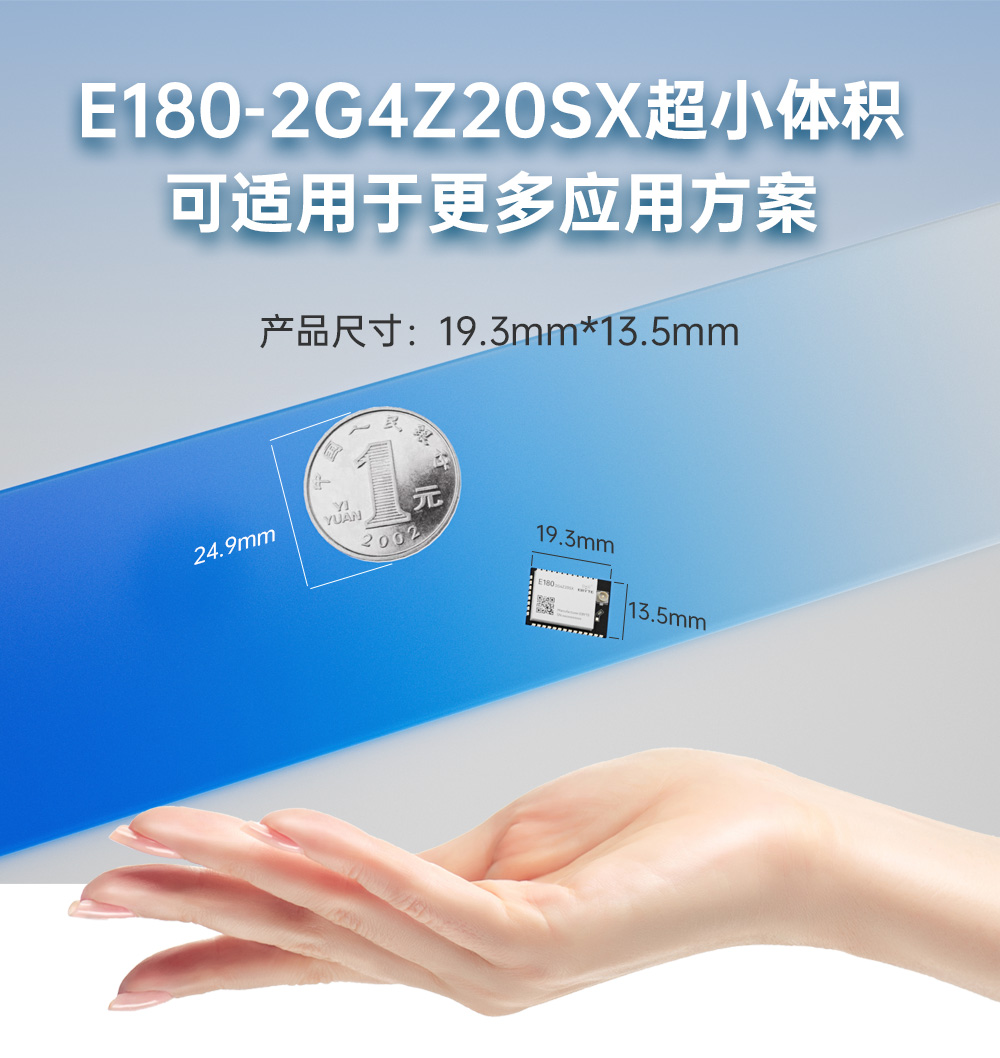

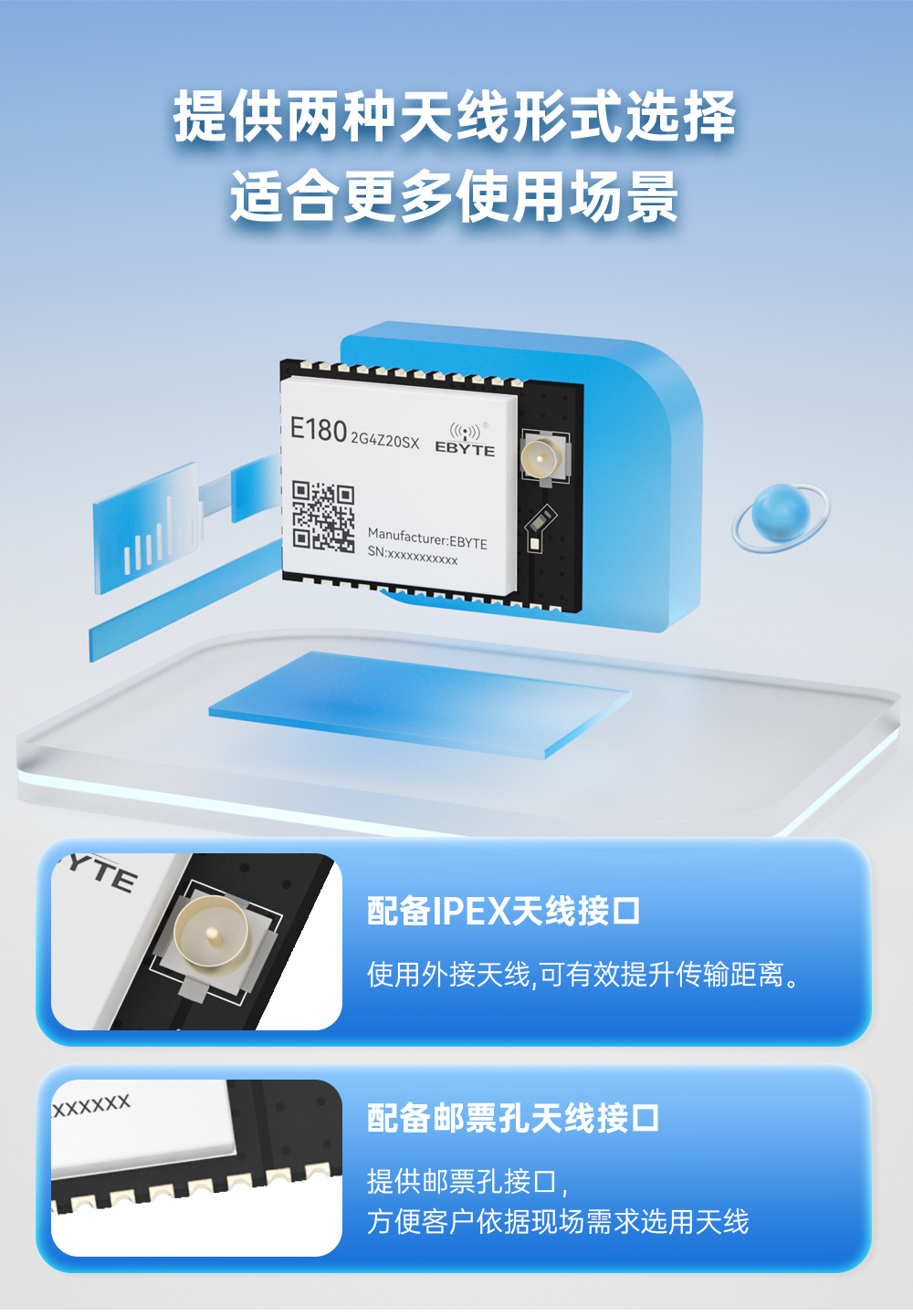

| 外形尺寸 | 13.5*19.3*2.2mm | ±0.1mm |
| 天線接口 | IPEX/郵票孔 | 等效阻抗約 50Ω |
| 產品重量 | 1.1g | ±0.1g |
| 引腳序號 | 引腳定義 | 引腳方向 | 引腳用途 |
| 1 | GND | 電源地 | 電源地 |
| 2 | VCC | 輸入 | 支持 1.9-3.8V 供電，≥3.3V 可保證輸出功率 |
| 3 | PB1 | 輸出 | 串口輸出引腳，TXD |
| 4 | PB0 | 輸入 | 串口接收引腳，RXD |
| 5 | PA1 | 輸入/輸出 | 通用 GPIO 口 |
| 6 | RESET | 輸入 | 復位引腳，低電平有效 |
| 7 | PA0 | 輸入/輸出 | 通用 GPIO 口 |
| 8 | PD3 | 輸入/輸出 | 通用 GPIO 口 |
| 9 | PD4 | 輸入 | 喚醒引腳，內部上拉，拉低電平喚醒休眠終端 |
| 10 | GND | 電源地 | 電源地 |
| 11 | PD2 | 輸入/輸出 | 通用 GPIO 口 |
| 12 | GND | 電源地 | 電源地 |
| 13 | PA6 | 輸入/輸出 | 通用 GPIO 口 |
| 14 | PA5 | 輸入/輸出 | 通用 GPIO 口 |
| 15 | PA4 | 輸入/輸出 | 通用 GPIO 口 |
| 16 | PA3 | 輸入/輸出 | 通用 GPIO 口 |
| 17 | NC | NC | - |
| 18 | NC | NC | - |
| 19 | NC | NC | - |
| 20 | NC | NC | - |
| 21 | GND | 電源地 | 電源地 |
| 22 | NC | NC | - |
| 23 | PC0 | 輸入/輸出 | 通用 GPIO 口 |
| 24 | PC1 | 輸入/輸出 | 通用 GPIO 口 |
| 25 | PA2 | 輸出 | 設備狀態指示引腳,高電平指模塊處于喚醒狀態，低電平為休眠狀態。 |
| 26 | PC3 | 輸出 | 入網指示引腳，輸出高電平指模塊未入網；以 2Hz 頻率輸出高電平指模塊已入網（路由器）；以 1Hz 頻率輸出高電平指模塊已入網（協調器）；輸出低電平指模塊處于休眠狀態。 |
| 27 | PC2 | 輸入/輸出 | 通用 GPIO 口 |
| 28 | NC | NC | - |
| 29 | NC | NC | - |
| 30 | PC4 | 輸入/輸出 | 通用 GPIO 口 |
| 31 | PC5 | 輸入/輸出 | 通用 GPIO 口 |
| 32 | GND | 電源地 | 電源地 |
| 33 | RF | - | 天線接口 |
| 34 | GND | 電源地 | 電源地 |
