接口類型：RS485
產品重量：94.5g±5g

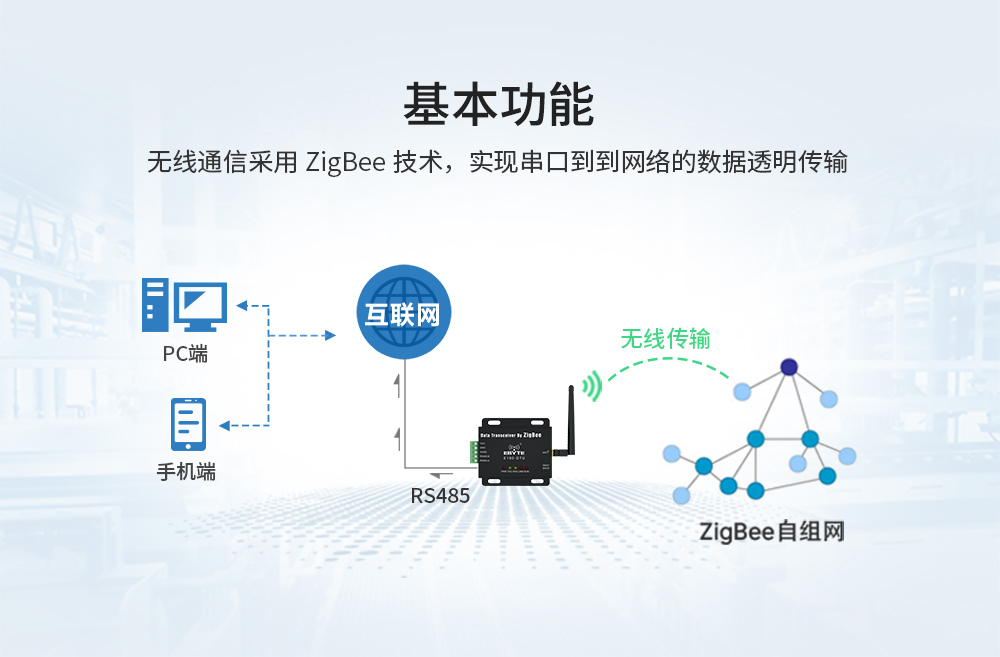

產品簡介：E180-DTU(ZG120-485)是一款以ZigBee技術為基礎的無線電臺，具有透?jìng)鳌f(xié)議傳輸?shù)榷喾N功能。無線數傳電臺提供某些特殊條件下專網中監控信號的實時、可靠的數據傳輸，具有成本低、安裝維護方便、繞射能力強、組網結構靈活、覆蓋范圍遠的特點，適合點多而分散、地理環境復雜等場合，可與PLC、RTU、雨量計、液位計等數據終端相連接。產品噴涂三防漆，具有“防霉菌”“防潮濕”“防鹽霧”等功能。
溫馨提示：該產品已下架，停產商品批量可發起生產。

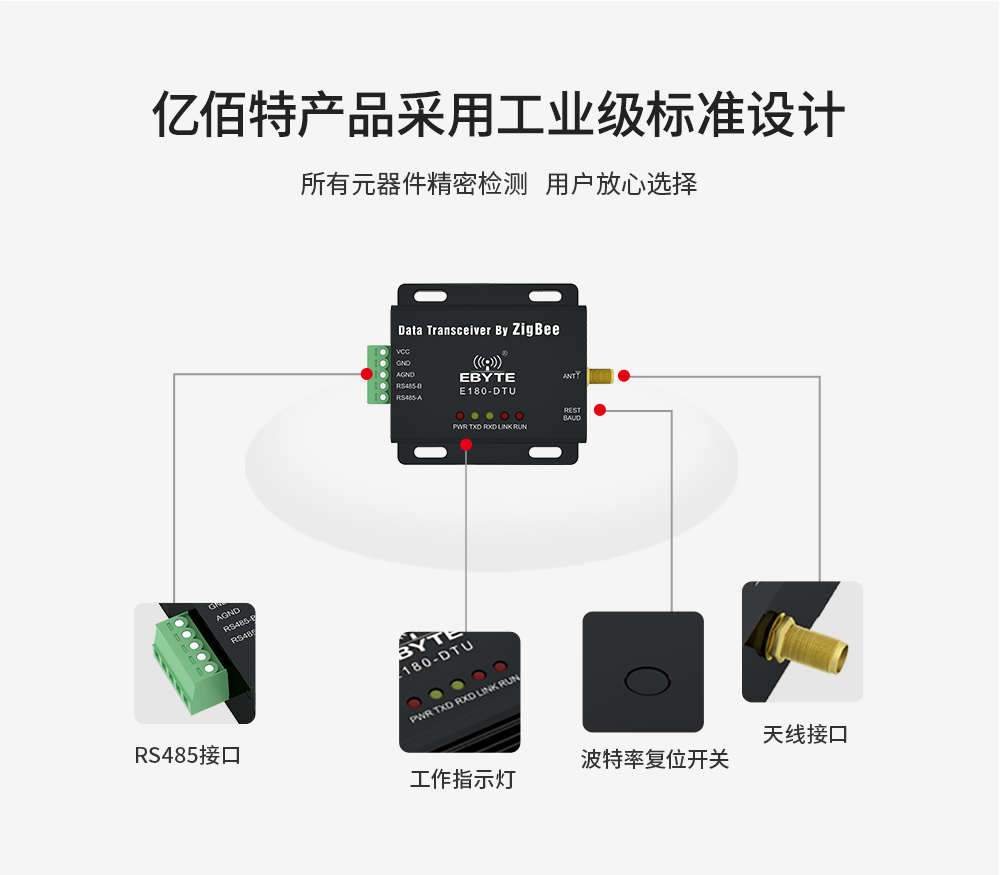

| 腳號 | 名稱 | 功能 | 說明 |
| 1 | VCC | 壓線式電源接口，正極 | 直流 8~28V，推薦使用 12V 或 24V |
| 2 | GND | 壓線式電源接口，負極 | 電源負極與與系統地、外殼相連接 |
| 3 | AGND | 公共地接口 | 可與外部設備接地端連接，也可不處理 |
| 4 | RS485-B | 串口端子 | 外接其他 RS485 設備的 B 端 |
| 5 | RS485-A | 串口端子 | 外接其他 RS485 設備的 A 端 |
| 6 | PWR-LED | 電源指示燈 | 紅色，電源接通時常亮 |
| 7 | TXD-LED | 發送指示燈 | 黃色，發送數據時閃爍 |
| 8 | RXD-LED | 接收指示燈 | 黃色，接收數據時閃爍 |
| 9 | LINK-LED | 連接指示燈 | 紅色，連接網絡時常亮，無時網絡熄滅 |
| 10 | RUN-LED | 設備工作狀態指示燈 | 紅色，燈熄滅時指示設備繁忙，燈亮指示設備空閑 |
| 11 | 波特率復位開關 | 輕觸開關 | 長按1s以上可復位電臺波特率（115200） |
| 12 | 天線接口 | SMA-K接口 | 外螺紋內孔，長10mm，特征阻抗50Ω |
| 在線購買 |
| 【億佰特官方淘寶店】：https://detail.taobao.com |
| 【京東商城】：http://item.jd.com |
| 【官方淘寶】：https://item.taobao.com |
| 【阿里巴巴】：https://detail.1688.com |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：support@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://www.sunredled.com/apple-technology.aspx |
| 【聯系郵箱】：support@cdebyte.com |
| 常見問題 |
| ★ 問：電臺不帶AUX引腳，如何判斷數據已經發送完了？ |
| 答：無法判斷，除了看TX燈。 |
| ★ 問：可否通過現有的軟件設置發射啟動時間，測的從串口給數據到空口出來延時大概是在100ms左右，有時更高。 |
| 答：現有軟件不能設置，延時跟空速，數據量等有關。 |
| ★ 問：請問網絡ID和擴頻因子都能設置嗎？ |
| 答：擴頻因子根據選擇的空速自動設置；地址可設置，擴頻因子不能設。 |
| ★ 問：電腦端連的232接口，設備端連的485接口，數據無法通信。 |
| 答：先使用電腦直接通訊測試模塊是否通訊正常，請先檢測設置參數是否正確。 |
| ★ 問：電臺在正常工作情況下，一直發送數據，有沒有時間限制或者要求? |
| 答：512字節的緩沖區,不能超過緩沖區,2天的老化測試時間。 |
| ★ 問：E90-DTU請幫忙看看： How E90 works是怎么回事? |
| 答：E90使用方法和其他電臺使用方法一致，只是分包長度變長了而已；不支持mesh組網，要組網只能以輪詢點對點方式。 |
| ★ 問：測試的DTU和PLC通信失敗，請問該怎么處理呢？ |
| 答：1、確認我們模塊正常通信；2、確認RS485接線正確確認PLC；3、設置參數和我們模塊參數一致。 |
| 產品 型號 | 接口類型 | 芯片方案 | 載波頻率Hz | 發射功率dBm | 測試距離km | 空中速率 bps | 封裝形式 | 產品尺寸mm | 產品特點 | 技術 手冊 | 樣品 購買 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| EWM181-Z20SX | UART | - | 2.4G | 20 | 1.3 | - | 貼片 | 14*20 | 簡單易用型ZigBee3.0模組 | ||
| EWM181-Z20SP | UART | - | 2.4G | 20 | 0.8 | - | 貼片 | 14*20 | 簡單易用型ZigBee3.0模組 | ||
| EWM181-Z12SX(E) | UART | - | 2.4G | 12 | 0.6 | 250k | 貼片 | 14*20 | 簡單易用型zigbee3.0轉串口無線模塊 | ||
| EWM181-Z12SX(R) | UART | - | 2.4G | 12 | 0.6 | 250k | 貼片 | 14*20 | 簡單易用型zigbee3.0轉串口無線模塊 | ||
| EWM181-Z12SX(C) | UART | - | 2.4G | 12 | 0.6 | 250k | 貼片 | 14*20 | 簡單易用型zigbee3.0轉串口無線模塊 | ||
| EWM181-Z12SP(E) | UART | - | 2.4G | 12 | 0.3 | 250k | 貼片 | 14*20 | 簡單易用型zigbee3.0轉串口無線模塊 | ||
| EWM181-Z12SP(R) | UART | - | 2.4G | 12 | 0.3 | 250k | 貼片 | 14*20 | 簡單易用型zigbee3.0轉串口無線模塊 | ||
| EWM181-Z12SP(C) | UART | - | 2.4G | 12 | 0.3 | 250k | 貼片 | 14*20 | 簡單易用型zigbee3.0轉串口無線模塊 | ||
| EWM181-Z04SP | UART | - | 2.4G | 4.5 | 0.2 | 250k | 貼片 | 14*20 | 簡單易用型zigbee3.0轉串口無線模塊 | ||
| EWM181-Z04SX | UART | - | 2.4G | 4.5 | 0.24 | 250k | 貼片 | 14*20 | 簡單易用型zigbee3.0轉串口無線模塊 | ||
| E180-2G4Z20SX | UART | - | 2.4G | 20 | 0.5 | 250k | 貼片 | 13.5*19.3 | 兼容ZigBee3.0系列模塊 | ||
| E180-DTU(Z20-ETH) | RJ45 | - | - | 20 | - | - | - | 84*82*25 | ZigBee3.0通信標準 | ||
| E180-DTU(Z20-485) | RS485 | EFR32MG1B | 2400~2480M | 20 | 1.3 | - | - | 68*66*21 | ZigBee3.0通信標準 | ||
| E180-Z5812SP | I/O | TLSR8258 | 2.4G | 12 | 0.2 | 250k | 貼片 | 11.5*22 | ZigBee3.0 | ||
| E180-Z5812SX | I/O | TLSR8258 | 2.4G | 12 | 0.5 | 250k | 貼片 | 11.5*18 | ZigBee3.0 | ||
| E180-ZG120B-TB | USB | - | - | - | - | - | - | 55*305 | E180-ZG120B模塊測試板 | ||
| E180-Z6907A | 1.27mm郵票孔 | TLSR8269 | 2.4G | 7 | 0.13 | 250kbps | 貼片 | 11.5*22 | ZigBee3.0、低功耗 | ||
| E180-ZG120B | 1.27mm郵票孔 | EFR32 | 2.4G | 20 | 1.3 | 250kbps | 貼片 | 11.5*18 | ZigBee3.0 | ||
| E180-DTU(ZG120-232) | RS232 | - | 2405~2480 | 20 | 1 | - | - | 66*66*21 | ZigBee3.0 | ||
| E180-DTU(ZG120-485) | RS485 | - | 2405~2480 | 20 | 1 | - | - | 66*66*21 | ZigBee3.0 | ||
| E180-ZG120A | I/O | EFR32 | 2.4G | 20 | 1.0 | 250kbps | 貼片 | 17.5 * 28.7 | ZigBee3.0 | ||
| E180-Z8910SX | I/O | JN5189 | 2.4G | 11 | 0.5 | 250k | 貼片 | 11.5*18.0 | ZigBee3.0 | ||
| E180-Z8910SP | I/O | JN5189 | 2.4G | 11 | 0.5 | 250k | 貼片 | 11.5*22.7 | ZigBee3.0模塊 |
