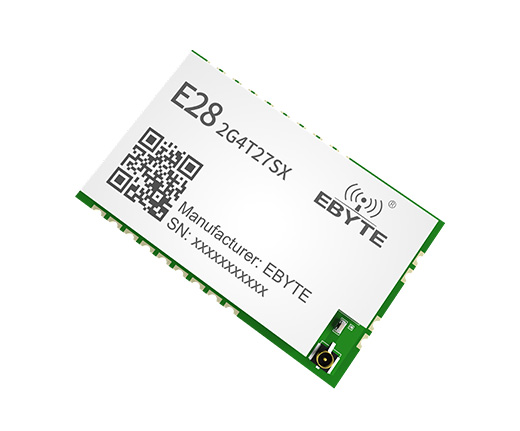

芯片方案：SX1281

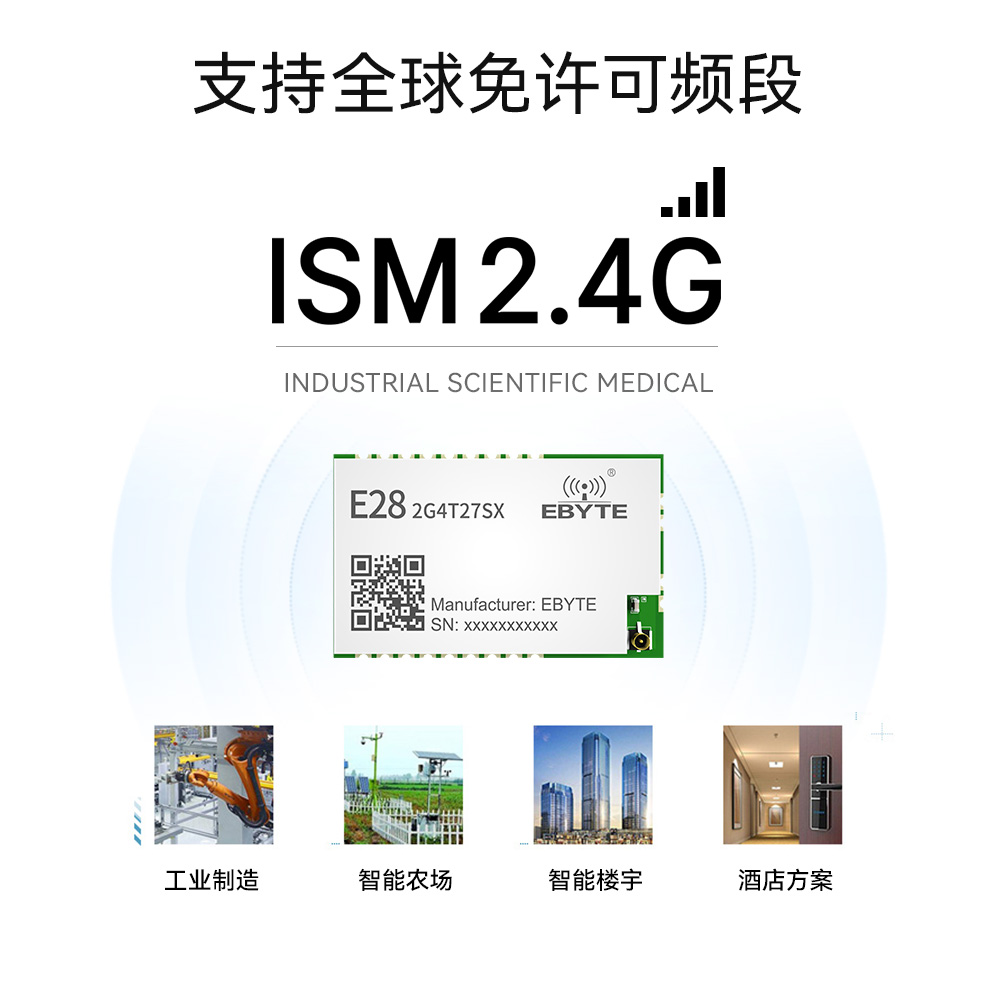

工作頻率：2.4~2.5GHz

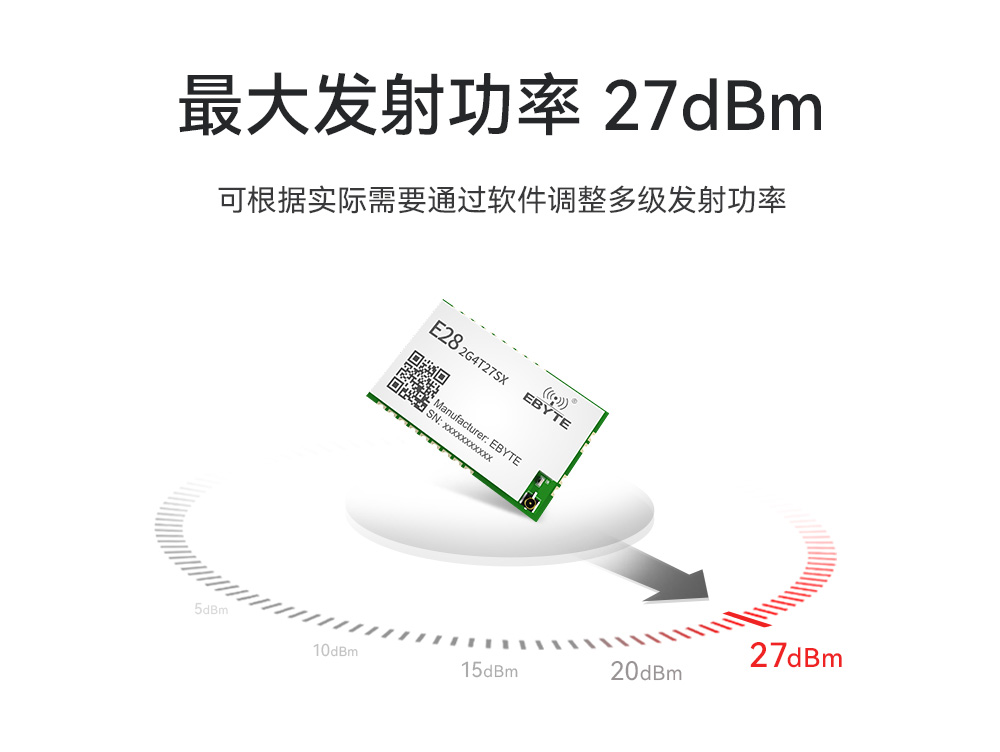

發射功率：27dBm
通信距離：7km

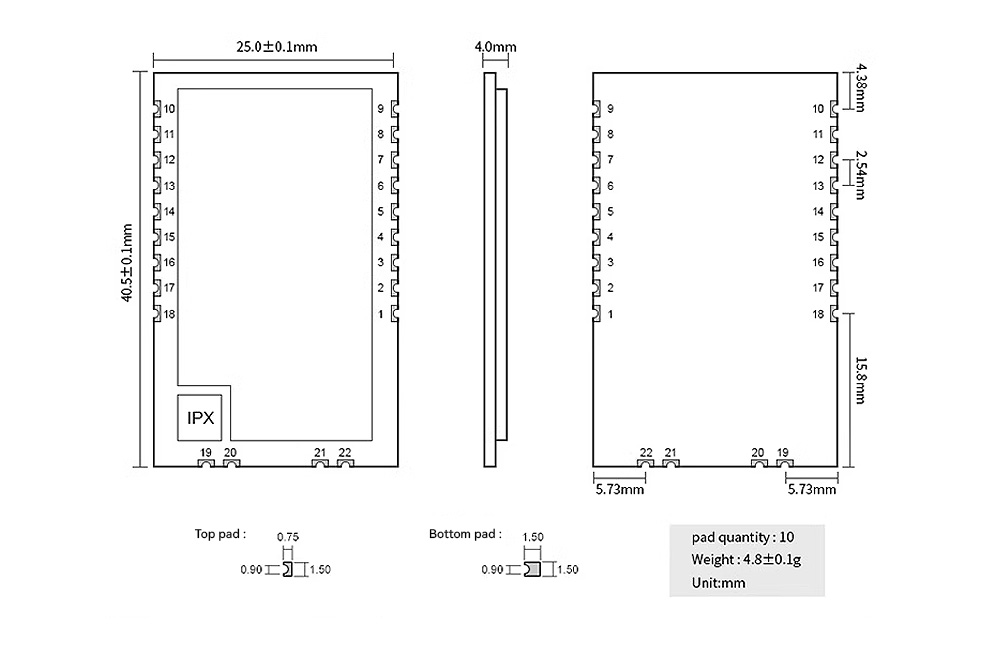

產品尺寸：40.5*25mm
產品重量：4.8±0.1g

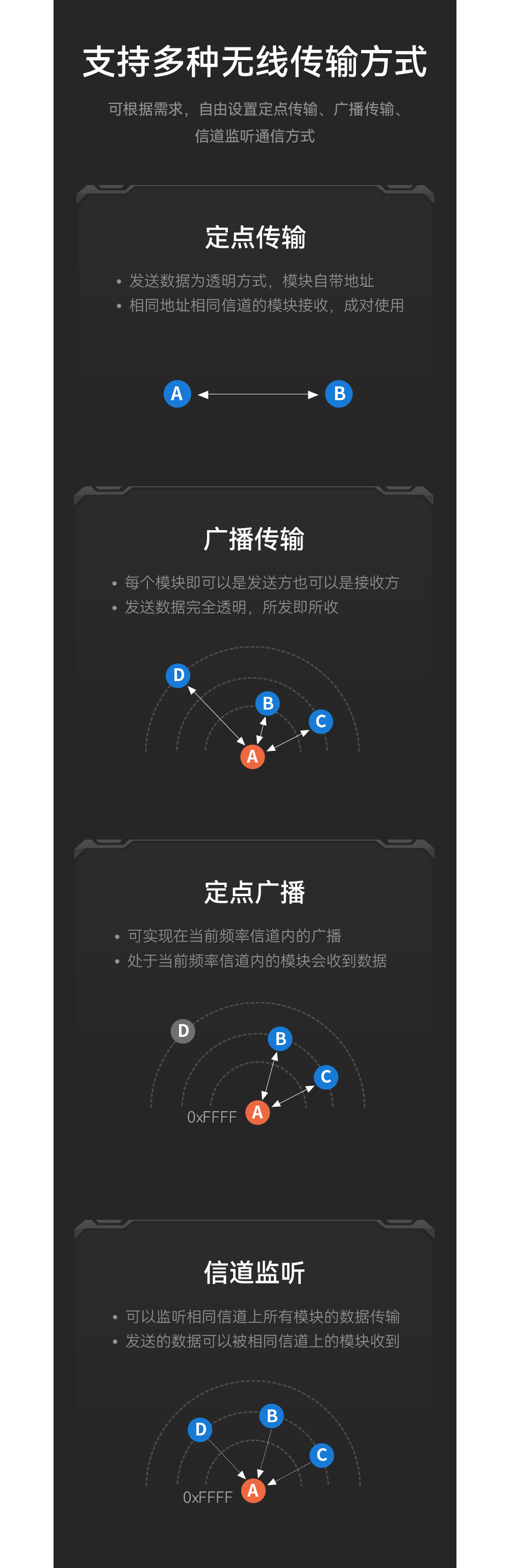

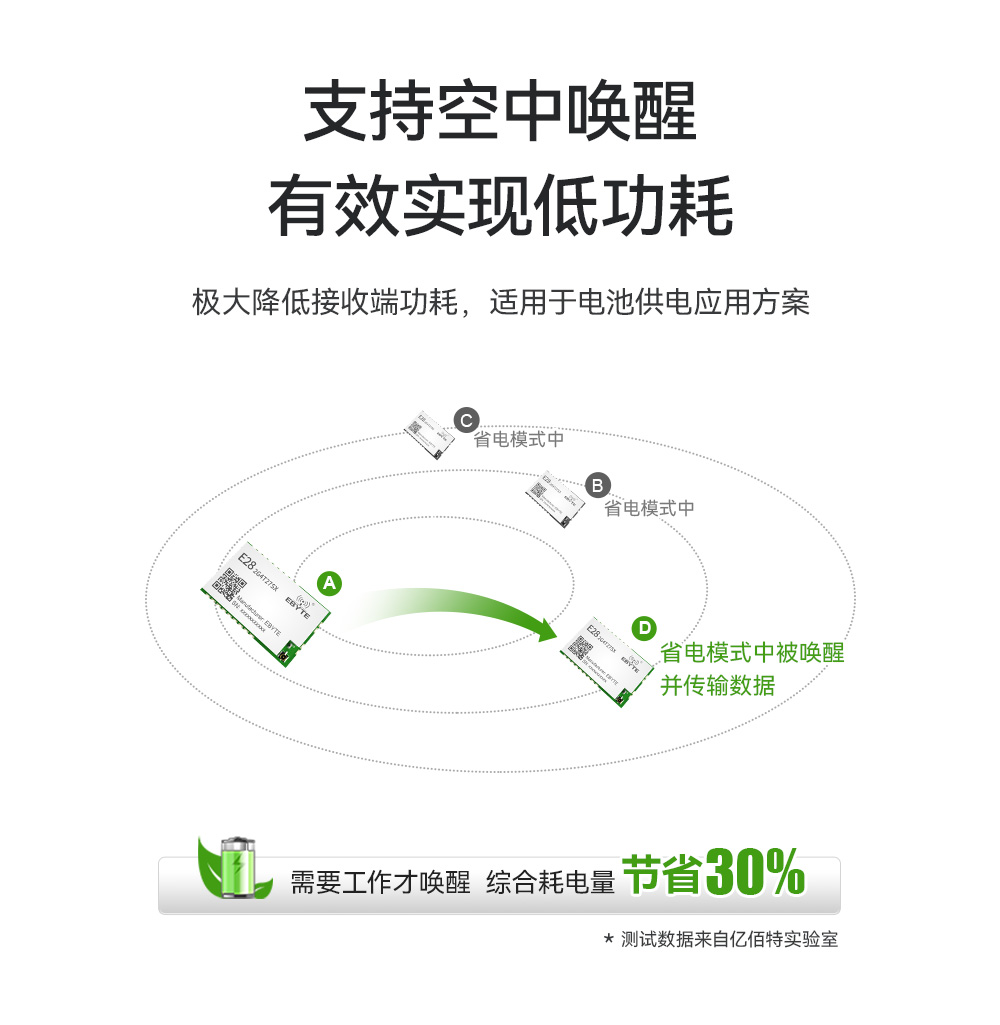

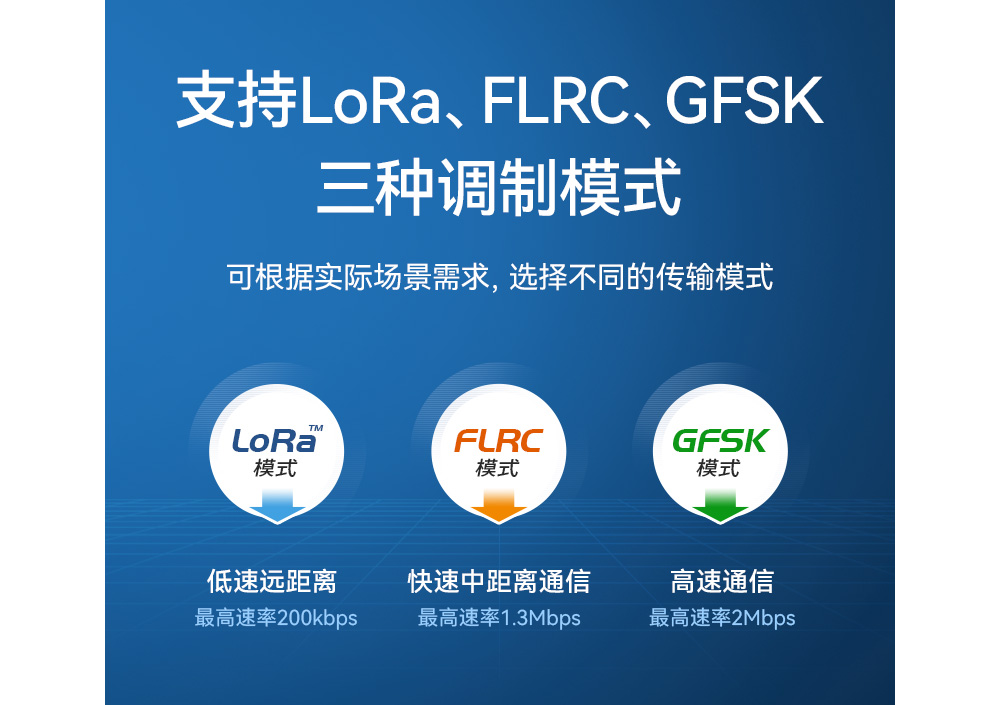

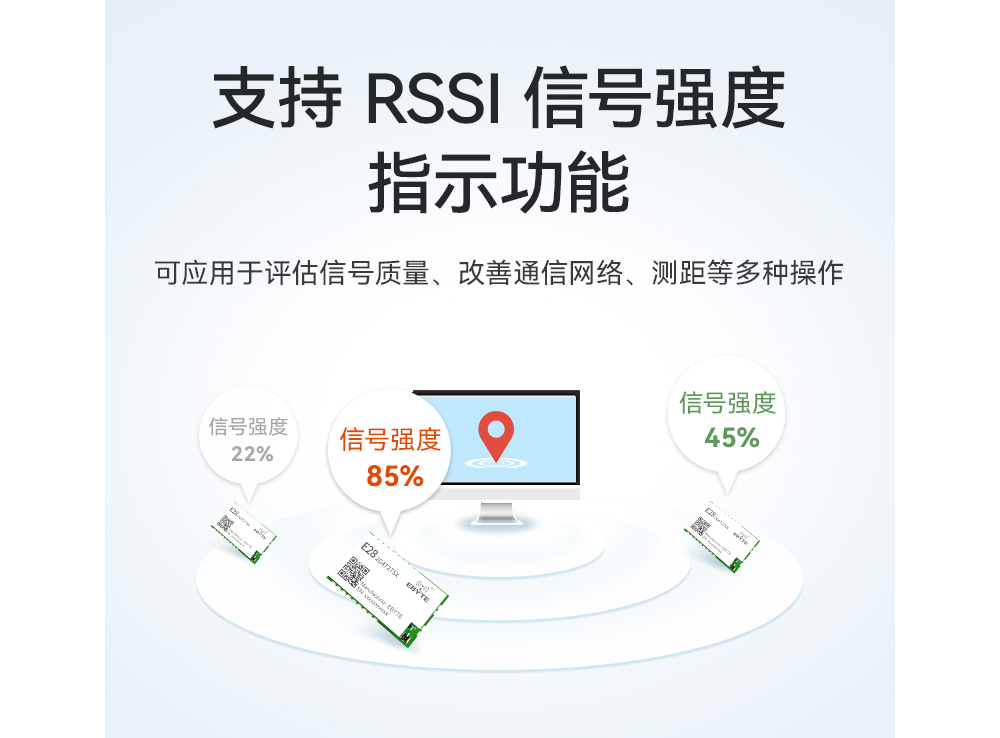

產品簡介：一款基于SEMTECH公司SX1281射頻芯片的無線串口模塊
（UART），透明傳輸方式，工作在2.4GHz頻段，具有LoRa、FLRC和GFSK三種調制解調技術，TTL電平輸出，兼容3.3V與5V的IO口電壓。

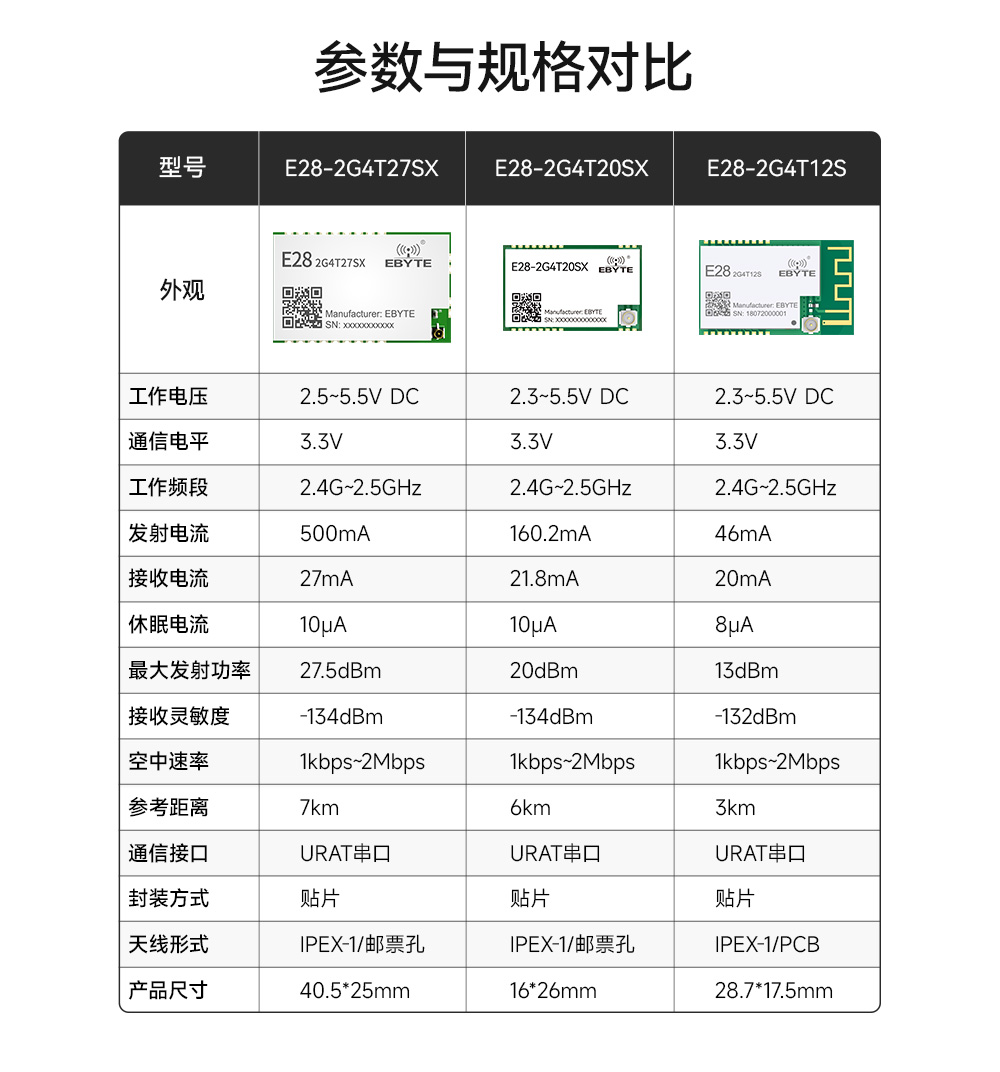

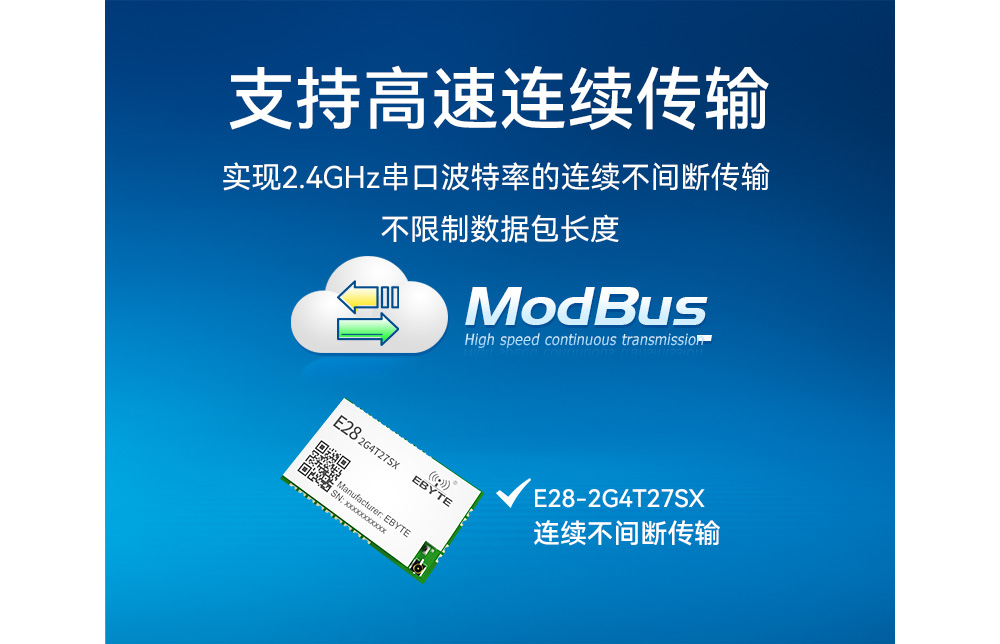

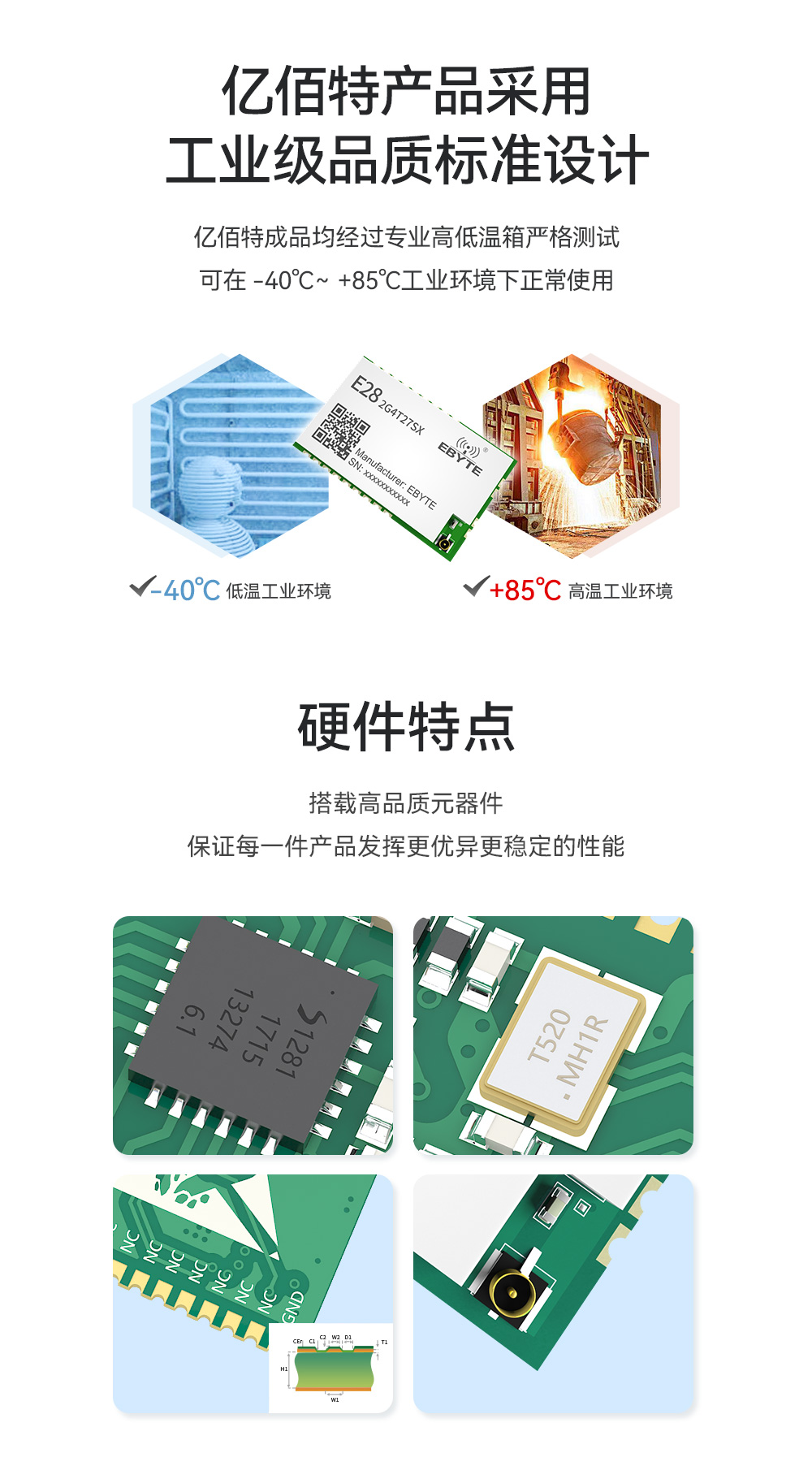

| 射頻參數 | 參數值 | 備注 |
| 工作頻段 | 2400~2500 MHz | 出廠默認 2.4GHz |
| 發射功率 | 26.5~27.5 dBm | - |
| 接收靈敏度 | -132 dBm | - |
| 空中速率 | 1k~2Mbps | 默認 10Kbps |
| 實測距離 | 7km | 晴朗空曠環境，天線增益 5dBi，天線高度 2.5米，空中速率 1kbps |
| 硬件參數 | 參數值 | 備注 |
| 尺寸大小 | 40.5*25 mm | - |
| 天線形式 | IPEX/郵票孔 | 等效阻抗約 50Ω |
| 通信接口 | UART串口 | TTL 電平 |
| 封裝方式 | 貼片 | - |
| 緩存 | 2048 Byte | - |
| 發射長度 | ①121 Byte ②221 Byte | ①普通模式，使用 1Mbps 空速 ②連傳模式 |
| 調制方式 | GFSK / LoRa / FLRC | - |
| 電氣參數 | 最小值 | 典型值 | 最大值 | 單位 | 條件 |
| 工作電壓 | 2.5 | 5.0 | 5.5 | V | ≥5.0V 可保證輸出功率 |
| 通信電平 | - | 3.3 | - | V | 使用 5V TTL 有燒毀風險 |
| 發射電流 | - | 500 | - | mA | 瞬時功耗 |
| 接收電流 | - | 27 | - | mA | - |
| 休眠電流 | - | 10 | - | μA | 軟件關斷 |
| 工作溫度 | -40 | - | +85 | ℃ | 工業級設計 |
| 序號 | 引腳 | 引腳方向 | 備注 |
| 1、8、10、18、20、21 | GND | 參考地 | 模塊地線 |
| 2~7、9、22 | NC | - | 此引腳需懸空(以備后續擴展使用) |
| 11 | VCC | - | 模塊電源正參考，電壓范圍：2.5V ~ 5.5V DC |
| 12 | AUX | 輸出 | 用于指示模塊工作狀態，用戶喚醒外部 MCU，上電自檢初始化期間輸出低 電平，可配置為漏極開路輸出，或推挽輸出，詳見參數設置（可以懸空） |
| 13 | TXD | 輸出 | TTL 串口輸出，連接到外部 RXD 輸入引腳； 可配置為漏極開路或推挽輸出，詳見參數設置 |
| 14 | RXD | 輸出 | TTL 串口輸入，連接到外部 TXD 輸出引腳； 可配置為漏極開路或上拉輸入，詳見參數設置 |
| 15 | M1 | 輸入 | M2、M1、M0 共同組合決定模塊 8 種工作模式 |
| 16 | M0 | 輸入 | M2、M1、M0 共同組合決定模塊 8 種工作模式 |
| 17 | M2 | 輸入 | M2、M1、M0 共同組合決定模塊 8 種工作模式 |
| 19 | ANT | - | 天線接口（50Ω 特性阻抗） |
| 產品說明書 |
【用戶手冊】E28-2G4T27SX_UserManual_CN  |
| 開發測試 |
| 【封裝文件】E28-2G4T27SX_PCB |
| 【嵌入式Demo程序】Ebyte_UART |
| 工具軟件 |
| 【通信測試】串口調試助手_XCOM |
| 【配置軟件】E28參數配置軟件 |
| 億佰特簡介 |
| 【企業簡介】 |
| 在線購買 |
| 【億佰特官方淘寶店】：https://item.taobao.com |
| 【京東商城】：https://i-item.jd.com |
| 【官方淘寶】：https://item.taobao.com |
| 【阿里巴巴】：https://detail.1688.com |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：support@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://www.sunredled.com/apple-technology.html |
| 【聯系郵箱】：support@cdebyte.com |
| 常見問題 |
| ★ 問：根據模塊demo資料做了二次開發，用其他家的SX1280芯片模塊寫入同樣的程序，E28模塊傳輸數據時一直返回ff，該問題怎么解決？ |
| 答：該問題是二次開發問題，首先需要控制TXEN,RXEN，然后完全擦除后再燒錄之后重新測試開發。 |
| ★ 問：E28無線模塊的demo運行之后顯示報錯，是什么原因造成的呢？ |
| 答：demo報錯，建議根據報錯信息檢查一下編譯環境，具體可以查看模塊產品手冊信息。 |
| ★ 問：E28-2G4M20S模塊第8/9兩個引腳是否可以同時給高電平實現同時收發的功能？ |
| 答：該模塊是半雙工模塊，不可以同時連接PA和LNA，否則會擊穿LNA，建議使用E34系列中的全雙工型號無線模塊。 |
| ★ 問：使用兩個E28-2G4M12S開發做網關，希望實現全雙工，之前由一條SPI總線上掛兩個E28測試一直有問題，但使用單個E28時正常。 現在計劃一個E28用spi，另外一個使用uart， 使用uart這個發現soc發讀取版本指令給E28有回復，但低電平是0.8v而不是0.4v導致無法使用，應該怎么處理？ |
| 答：首先咨詢驗證模塊硬件，核對產品手冊指令數據；其次檢查下拉能力，如果下拉能力不夠的話，可以調試加大上拉電阻。 |
| ★ 問：E28-2G4M27SX模塊里面電源地方是否有15uH的電感，是否可以設置使用dc/dc mode？ |
| 答：E28-2G4M27SX模塊有電感。 |
| ★ 問：請問該型號有沒有溫補晶振？還有哪些模塊是帶有溫補晶振的呢？ |
| 答：E28不是溫補晶振；E32-TTL-100-V6.0，E19大功率系列是帶有溫補晶振的；有源晶振的就是帶溫補的。 |
