芯片方案：SX1281
工作頻率：2.4GHz
通信接口：SPI
通信距離：6km

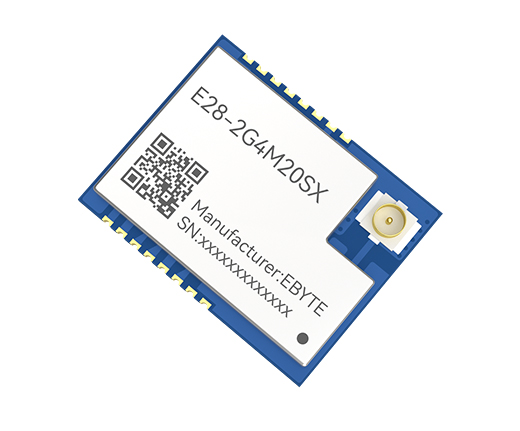

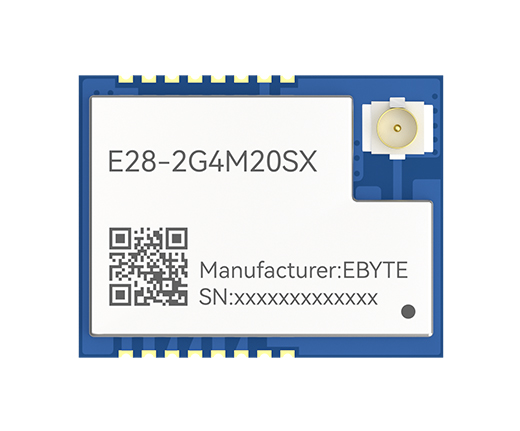

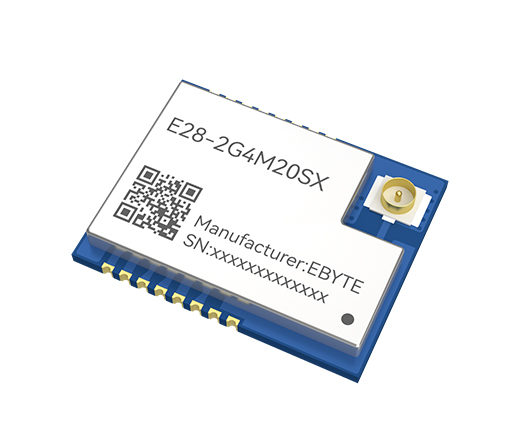

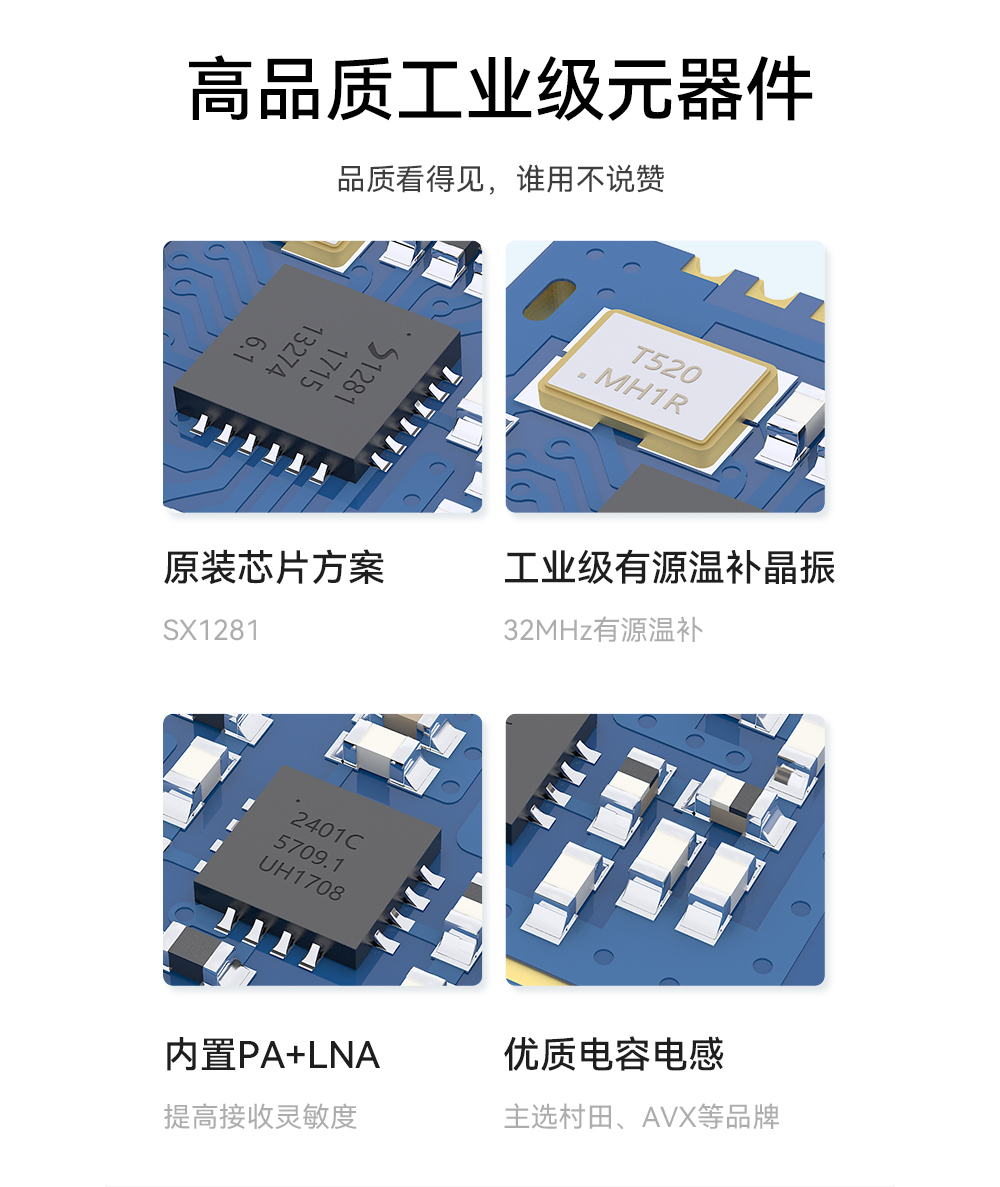

產品簡介：E28-2G4M20XX是億佰特公司設計生產的2.4GHz射頻收發模塊，發射功率100mW，通信距離遠；具有極低的低功耗模式流耗。此LoRa模塊為小體積貼片型(引腳間距1.27mm)，模塊自帶高性能PCB板載天線，具有高ESD防護等級，采用52MHz工業級高精度低溫漂有源晶振；保證其工業特性和其穩定性能?？捎糜谥悄芗揖?、安全系統、定位追蹤、穿戴設備、智能手環與健康管理等等。 支持RSSI，可以根據需要實現深度的二次開發。

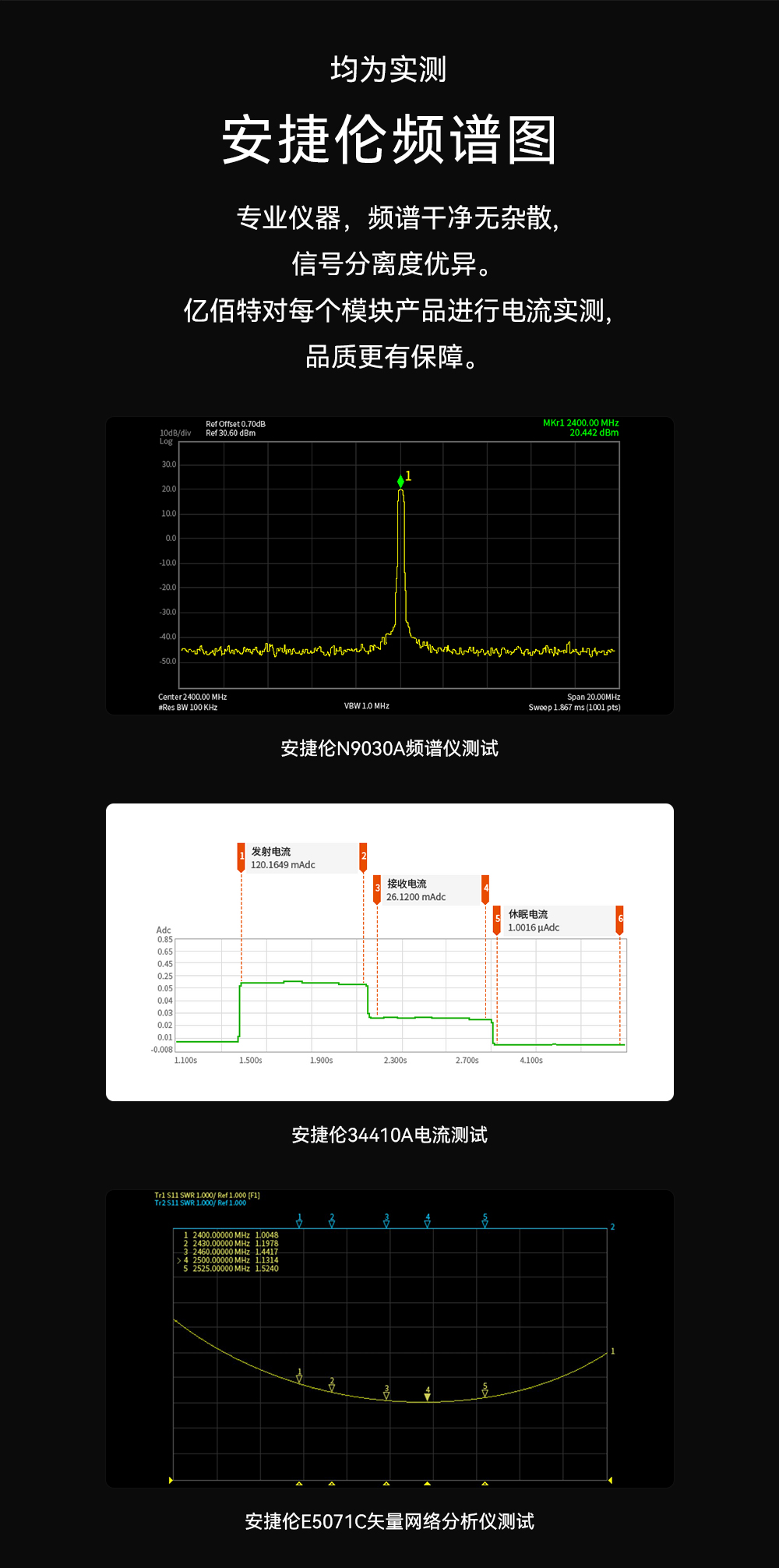

| 主要參數 | 性能 | 備注 | |
| 最小值 | 最大值 | ||
| 電源電壓（V） | 0 | 3.6 | 超過 3.6V 永久燒毀模塊 |
| 阻塞功率（dBm） | - | 10 | 近距離使用燒毀概率較小 |
| 工作溫度（℃） | -40 | 85 | 工業級 |
| 主要參數 | 最小值 | 典型值 | 最大值 | 備注 | |
| 工作電壓（V） | 1.8 | 3.3 | 3.6 | ≥3.3V 可保證輸出功率 | |
| 通信電平（V） | 3.3 | 使用 5V TTL 有風險燒毀 | |||
| 工作溫度（℃） | -40 | - | 85 | 工業級設計 | |
| 工作頻段（MHz） | 2400 | 2430 | 2500 | 支持 ISM 頻段 | |
| 功耗 | 發射電流（mA） | 140 | 瞬時功耗 | ||
| 接收電流（mA） | 10 | ||||
| 休眠電流（μA） | 2 | 軟件關斷 | |||
| 最大發射功率（dBm） | 19 | 20 | 21 | 詳見 4.2 節 | |
| 接收靈敏度（dBm） | -130 | -131 | -132 | LoRa receiver sensitivity with CR=4/5 and high sensitivity mode enabled 1 SF12,BW=203kHz | |
| 通信速率 | LoRa（bps） | 0.595k | - | 253.9k | 用戶可編程自定義 |
| FLRC（bps） | 260k | - | 1.3M | 用戶可編程自定義 | |
| GFSK（bps） | 125k | - | 2M | 用戶可編程自定義 | |
| 主要參數 | 參數 | 備注 |
| 參考距離 | 6000m | 晴朗空曠，天線增益 5dBi，天線高度 2.5 米，空中速率 1kbps |
| FIFO | 256Byte | 單次發送最大長度 |
| 晶振頻率 | 52MHz | ±10ppm/11pF |
| 調制方式 | LoRa(推薦) | GFSK，F(xiàn)LRC，LoRa |
| 封裝方式 | 貼片式 | |
| 接口方式 | 1.27mm | |
| 通信接口 | SPI | 0～10Mbps |

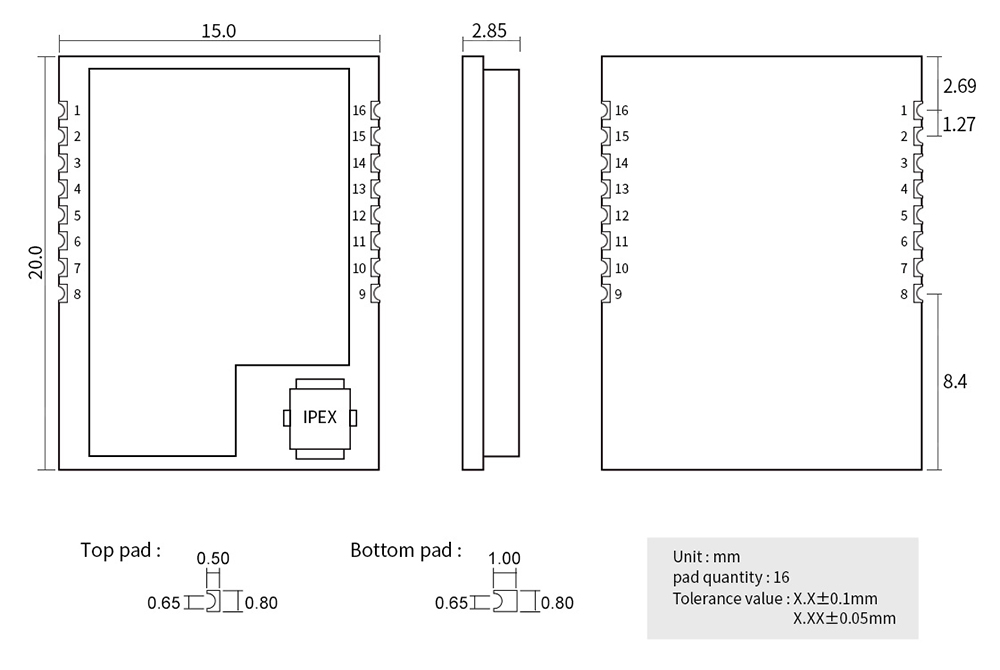

| 外形尺寸 | 20*15mm | |
| 天線接口 | IPEX |

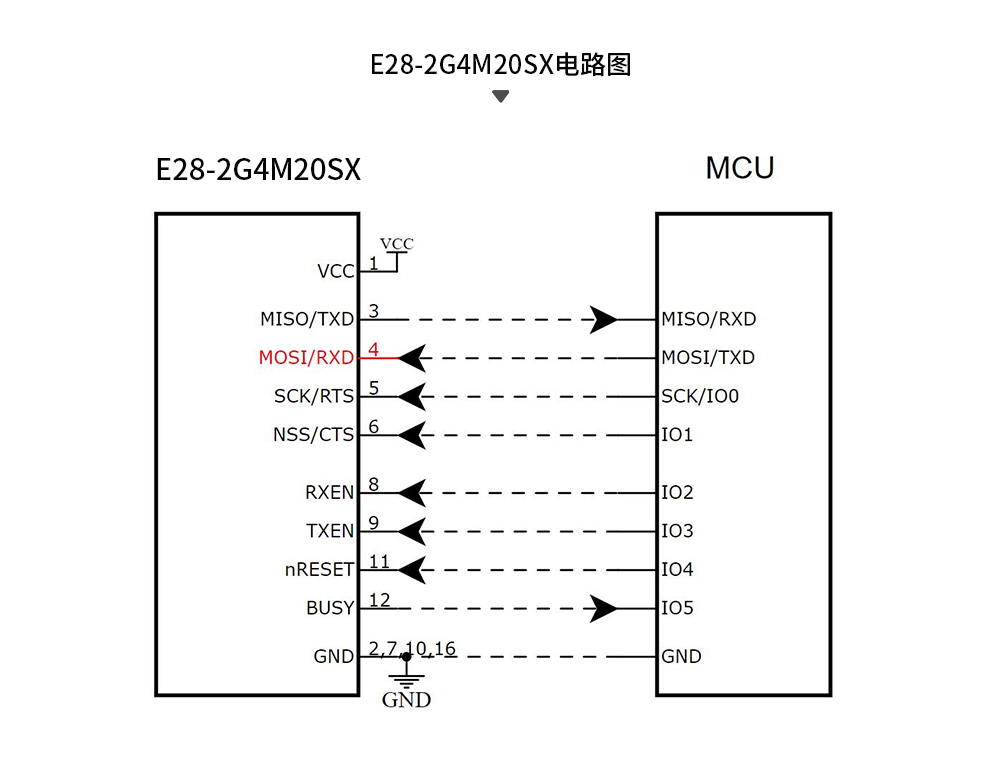

| 序號 | 引腳 | 引腳方向 | 備注 |
| 1 | VCC | - | 供電電源，范圍1.8~3.6V（建議外部增加陶瓷濾波電容） |
| 2 | GND | - | 地線，連接到電源參考地 |
| 3 | MISO_TX | 輸出 | SPI數據輸出引腳；還可用于 UART 的發射引腳（詳見 SX1281 手冊） |
| 4 | MOSI_RX | 輸入 | SPI數據輸入引腳；還可用于 UART 的接收引腳（詳見 SX1281 手冊） |
| 5 | SCK_RTSN | 輸入 | SPI時鐘輸入引腳；還可用于 UART 請求發射引腳（詳見 SX1281 手冊） |
| 6 | NSS_CTS | 輸入 | 模塊片選引腳，用于開始一個SPI通信；還可用于 UART 清除發射引腳（詳見 SX1281 手冊） |
| 7 | GND | - | 地線，連接到電源參考地 |
| 8 | RX_EN | 輸入 | LNA 控制引腳，高電平有效 |
| 9 | TX_EN | 輸入 | PA 控制引腳，高電平有效 |
| 10 | GND | - | 地線，連接到電源參考地 |
| 11 | NRESET | 輸入 | 芯片復位觸發輸入腳，低電平有效，內置上拉電阻50k |
| 12 | BUSY | 輸出 | 用于狀態指示（詳見 SX1281 手冊） |
| 13 | DIO1 | 輸入/輸出 | 可配置的通用 IO 口（詳見 SX1281 手冊） |
| 14 | DIO2 | 輸入/輸出 | 可配置的通用 IO 口（詳見 SX1281 手冊） |
| 15 | DIO3 | 輸入/輸出 | 可配置的通用 IO 口（詳見 SX1281 手冊） |
| 16 | GND | - | 地線，連接到電源參考地 |
| 產品說明書 |
【用戶手冊】E28-2G4M20SX_UserManual_CN  |
| 【用戶手冊】帶PCB天線無線模組的放置方式 |
| 開發測試 |
| 【芯片資料】SX128X |

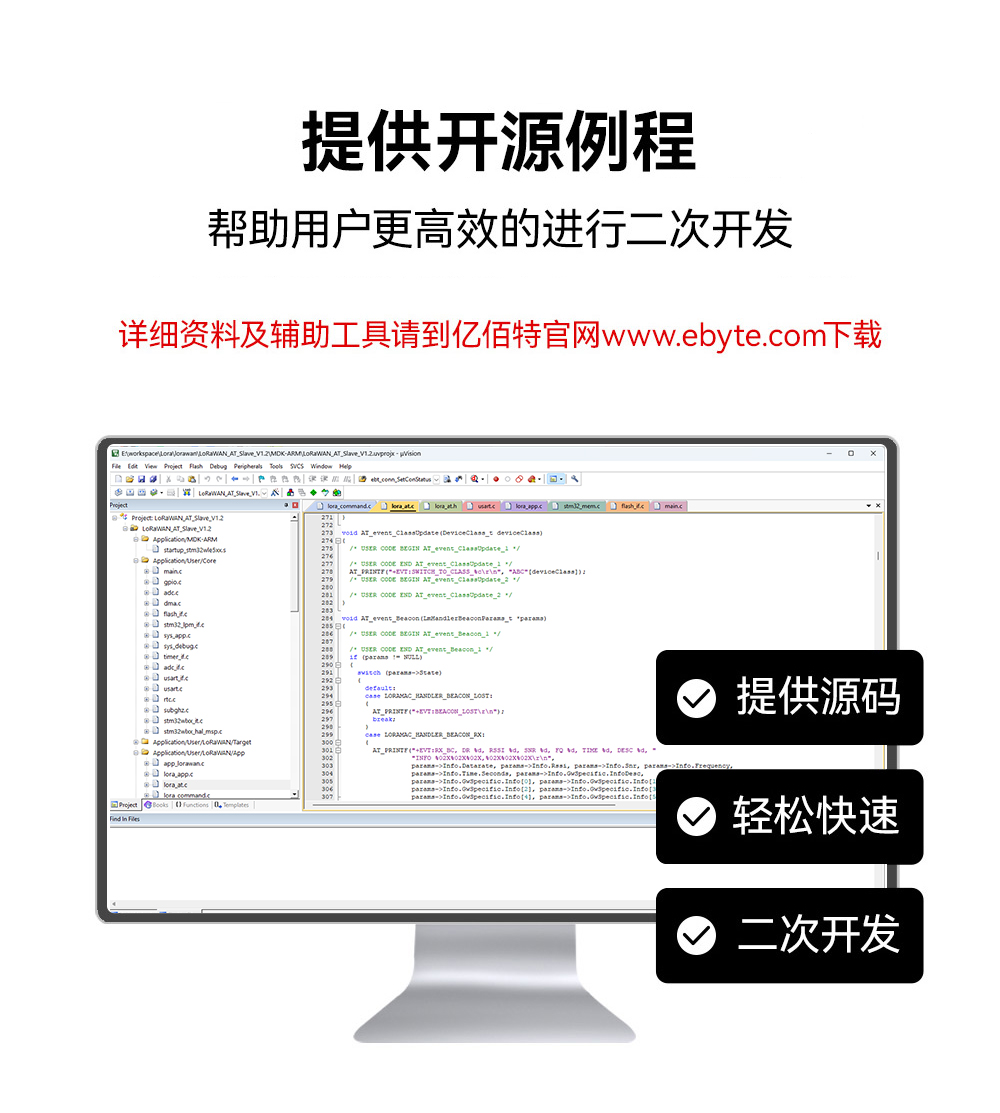

| 【嵌入式Demo程序】SX128X |
| 【封裝文件】E28-2G4M20SX |
| 億佰特簡介 |
| 【企業簡介】 |
| 在線購買 |
| 【億佰特官方淘寶店】：https://item.taobao.com |
【京東商城】：https://i-item.jd.com |
| 【阿里巴巴】：https://detail.1688.com |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：support@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://www.sunredled.com/apple-technology.aspx |
| 【聯系郵箱】：support@cdebyte.com |
| 常見問題 |
| ★ 問：根據模塊demo資料做了二次開發，用其他家的SX1280芯片模塊寫入同樣的程序，E28模塊傳輸數據時一直返回ff，該問題怎么解決？ |
| 答：該問題是二次開發問題，首先需要控制TXEN,RXEN，然后完全擦除后再燒錄之后重新測試開發。 |
| ★ 問：E28無線模塊的demo運行之后顯示報錯，是什么原因造成的呢？ |
| 答：demo報錯，建議根據報錯信息檢查一下編譯環境，具體可以查看模塊產品手冊信息。 |
| ★ 問：E28-2G4M20S模塊第8/9兩個引腳是否可以同時給高電平實現同時收發的功能？ |
| 答：該模塊是半雙工模塊，不可以同時連接PA和LNA，否則會擊穿LNA，建議使用E34系列中的全雙工型號無線模塊。 |
| ★ 問：使用兩個E28-2G4M12S開發做網關，希望實現全雙工，之前由一條SPI總線上掛兩個E28測試一直有問題，但使用單個E28時正常。 現在計劃一個E28用spi，另外一個使用uart， 使用uart這個發現soc發讀取版本指令給E28有回復，但低電平是0.8v而不是0.4v導致無法使用，應該怎么處理？ |
| 答：首先咨詢驗證模塊硬件，核對產品手冊指令數據；其次檢查下拉能力，如果下拉能力不夠的話，可以調試加大上拉電阻。 |
| ★ 問：E28-2G4M27SX模塊里面電源地方是否有15uH的電感，是否可以設置使用dc/dc mode？ |
| 答：E28-2G4M27SX模塊有電感。 |
| ★ 問：請問該型號有沒有溫補晶振？還有哪些模塊是帶有溫補晶振的呢？ |
| 答：E28不是溫補晶振；E32-TTL-100-V6.0，E19大功率系列是帶有溫補晶振的；有源晶振的就是帶溫補的。 |
| 產品 型號 | 接口類型 | 芯片方案 | 載波頻率Hz | 發射功率dBm | 測試距離km | 空中速率 bps | 封裝形式 | 產品尺寸mm | 產品特點 | 技術 手冊 | 樣品 購買 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| E28-2G4T20SX | UART | SX1281 | 2.4G | 20 | 6 | 1K~2M | 貼片 | 16*26 | GFSK/LoRa/FLRC調制方式，透明傳輸 | ||
| E28-2G4M20SX | SPI | SX1281 | 2.4G | 20 | 6 | 0.476k～2M | 貼片 | 20*15 | LoRa擴頻，F(xiàn)LRC，兼容BLE協議 | ||
| E28-2G4M12SX | SPI | SX1281 | 2.4G | 12~14 | 3 | 0.595~2M | 貼片 | 17.8*15 | LoRa擴頻，F(xiàn)LRC | ||
| E28-2G4M27SX | SPI | SX1281 | 2.4G | 27 | 8 | 0.595~2M | 貼片 | 15*20 | 高速連續傳輸 | ||
| E28-2G4T27SX | UART | SX1281 | 2.4G | 27 | 7 | 1~2M | 貼片 | 40.5*25 | LoRa擴頻，高速連續傳輸 | ||
| E28-2G4M27S | SPI | SX1281 | 2.4G | 27 | 8 | 0.595~2M | 貼片 | 15*26.5 | LoRa擴頻，F(xiàn)LRC，測距 | ||
| E28-2G4T12S | UART | SX1281 | 2.4G | 12.5 | 3 | 1~2M | 貼片 | 17.5*28.7 | LoRa擴頻，高速連續傳輸 | ||
| E28-2G4M20S | SPI | SX1281 | 2.4G | 20 | 6 | 0.595~2M | 貼片 | 15*26.5 | LoRa擴頻，F(xiàn)LRC，測距 | ||
| E28-2G4M12S | SPI | SX1281 | 2.4G | 12.5 | 3 | 0.595~2M | 貼片 | 15*24 | LoRa擴頻，F(xiàn)LRC，測距 |
