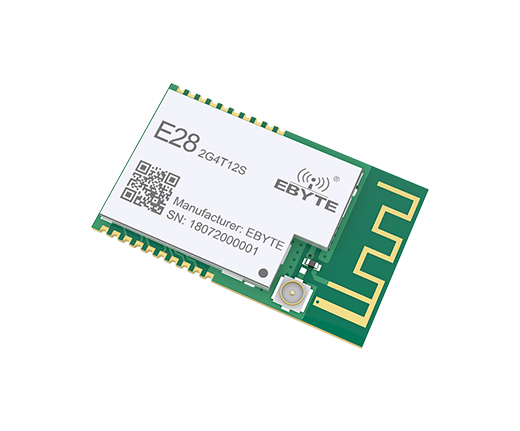

| 射頻參數 | 參數值 | 備注 |

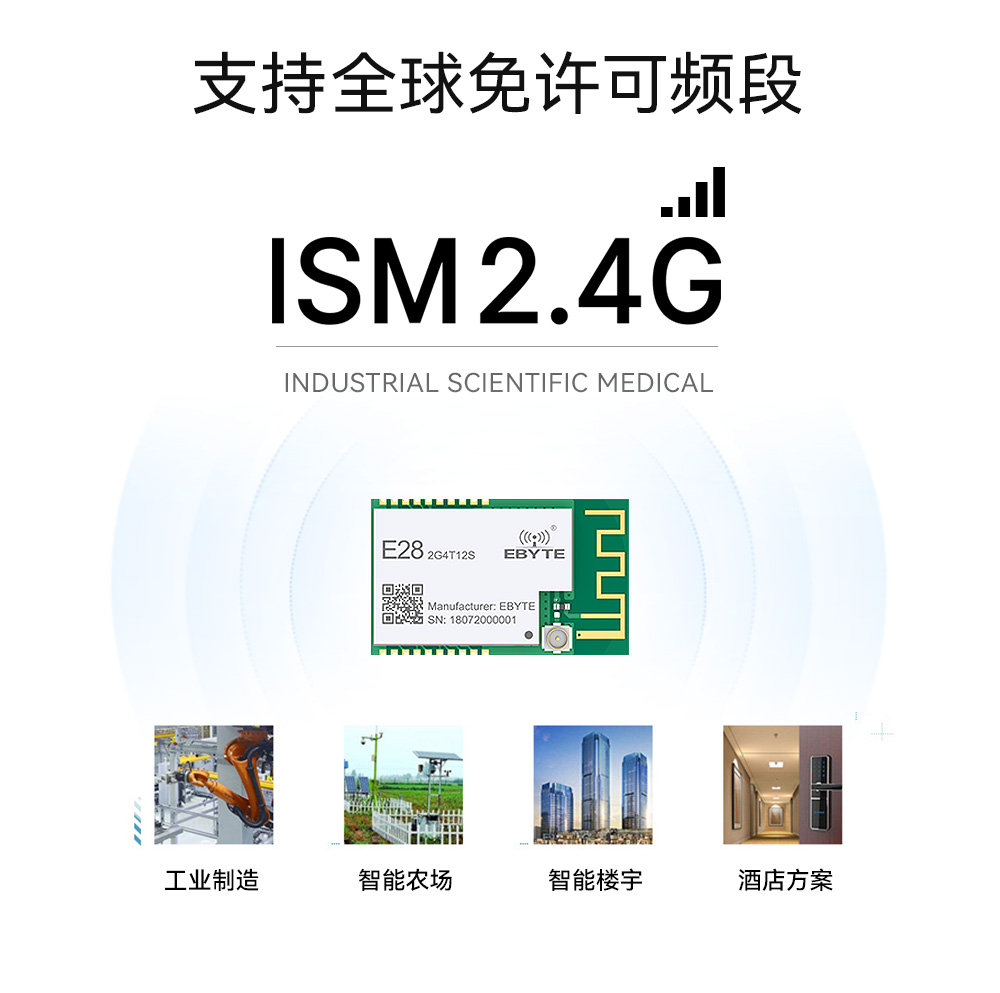

| 工作頻段 | 2400~2500 MHz | 出廠默認 2.4GHz |

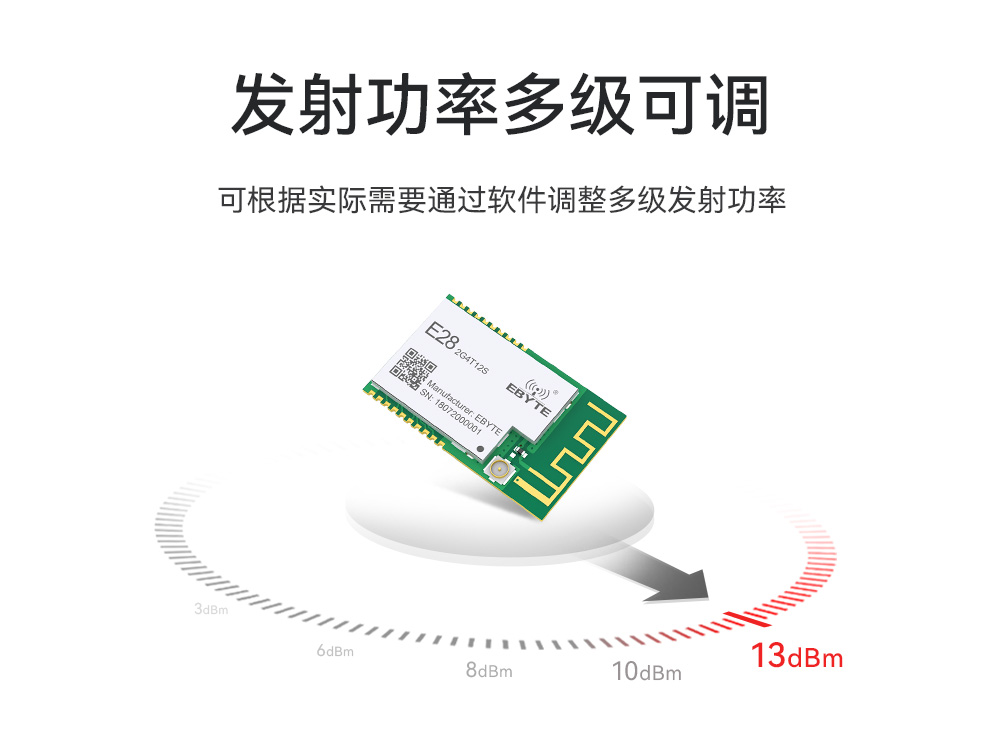

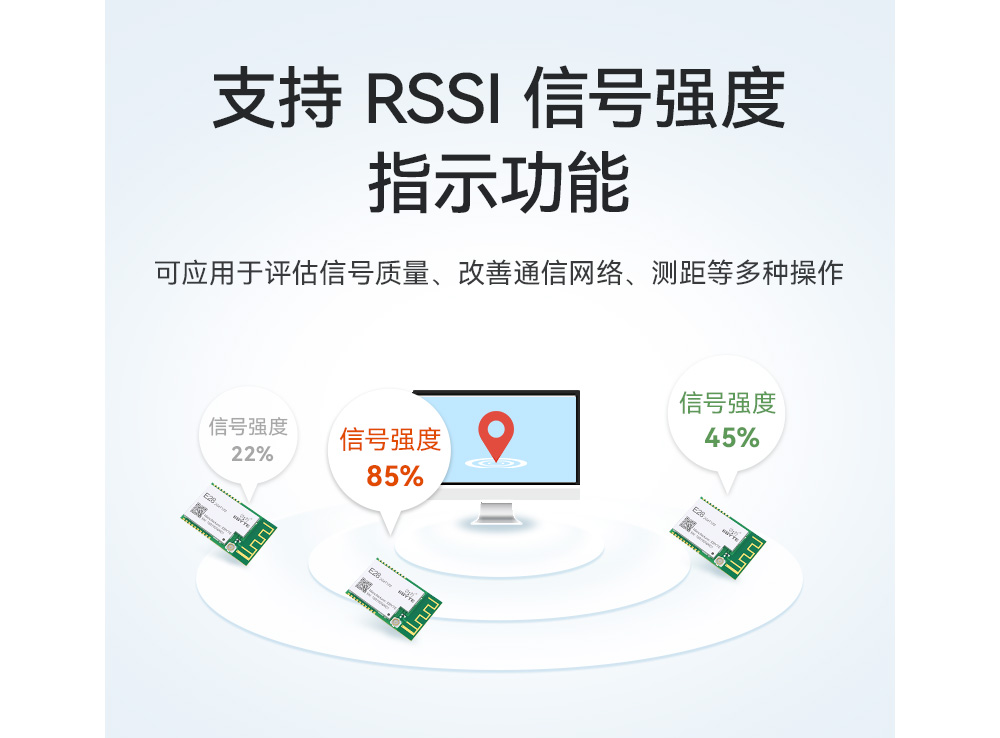

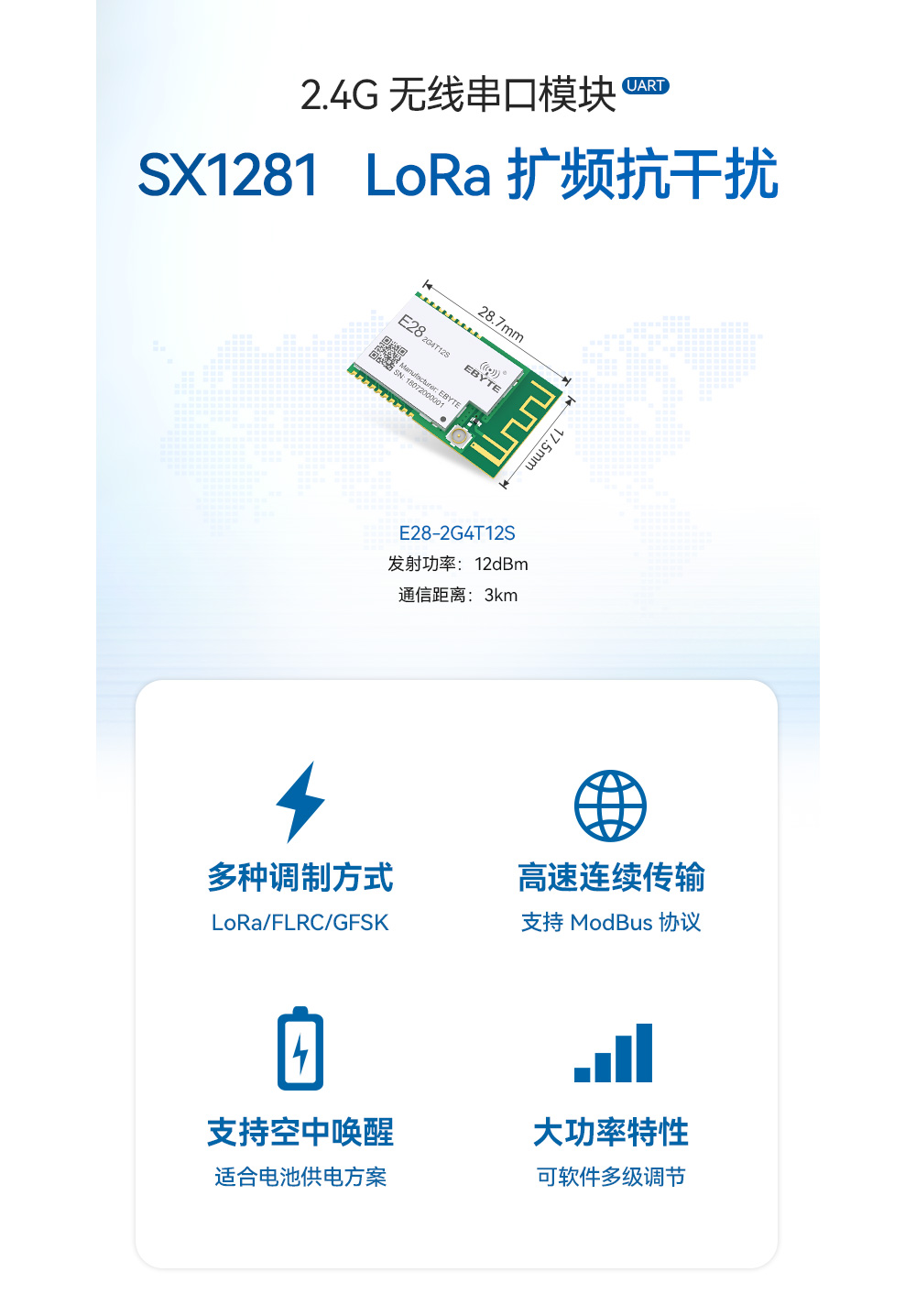

| 發射功率 | 4~13 dBm | 出廠默認 12.5dBm（約18mW） |
| 接收靈敏度 | -132 dBm | 空速 1kbps |
| 空中速率 | 1k~2Mbps | 出廠默認 1kbps |
| 實測距離 | 3000米 | 晴朗空曠環境，最大功率，天線增益5dBi，高度2m，空速1kbps |
| 硬件參數 | 參數值 | 備注 |

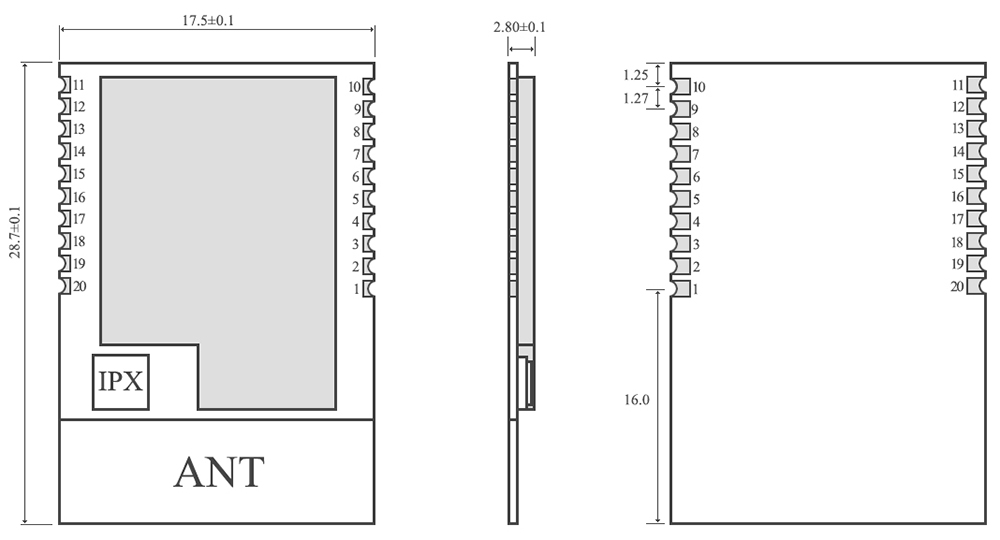

| 尺寸大小 | 28.7 * 17.5 mm | |
| 天線形式 | IPEX/PCB | |
| 通信接口 | UART串口 | 波特率支持1200~921600，出廠默認9600 |
| 封裝方式 | 貼片 | |
| 緩存容量 | 2048字節 |
|

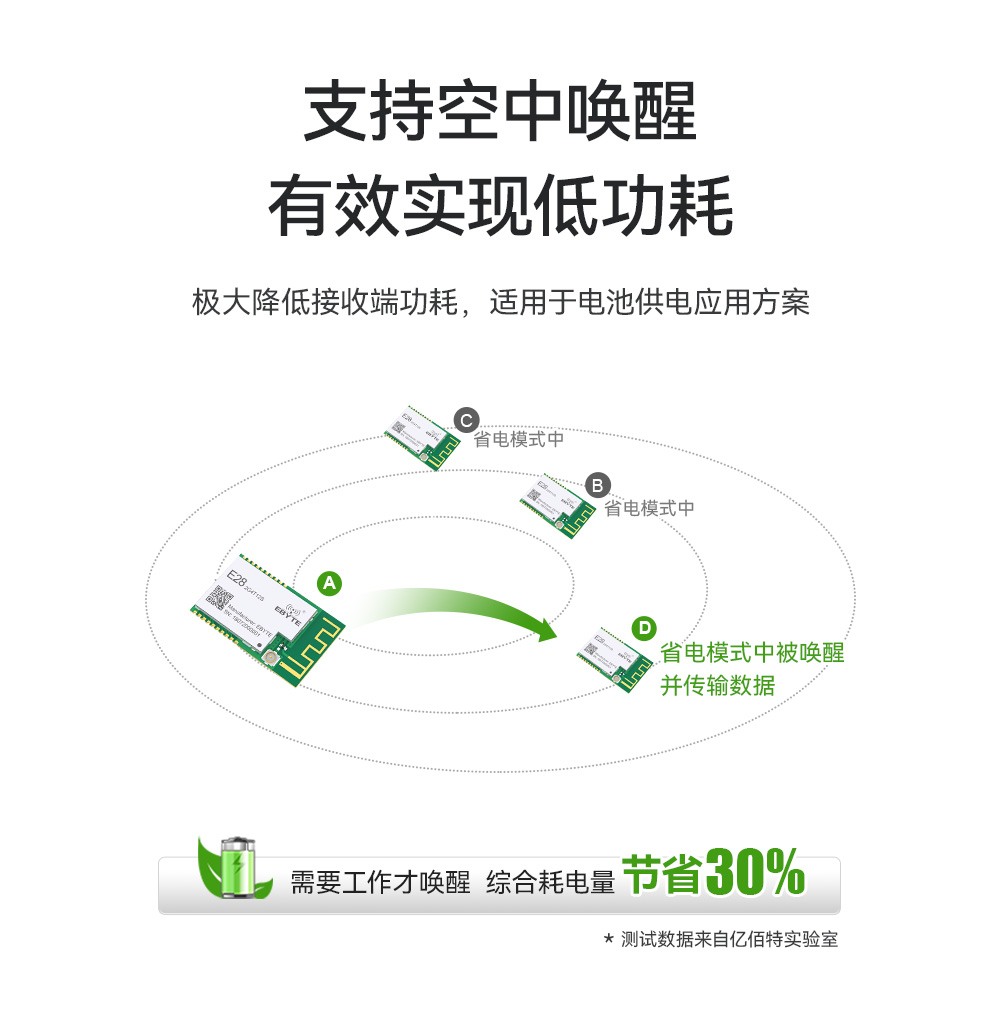

| 電氣參數 | 最小值 | 典型值 | 最大值 | 單位 | 條件 |
| 電源電壓 | 2.3 | 5.0 | 5.5 | V | |
| 通信電平 | 1.8 | 3.3 | 3.6 | V | |
| 發射電流 | 43 | 46 | 51 | mA | 12.5dBm（18mW） |
| 接收電流 | 19 | 20 | 21 | mA | |
| 休眠電流 | 7 | 8 | 9 | μA | |
| 工作溫度 | -40 | 20 | +85 | ℃ | |
| 工作濕度 | 10 | 60 | 90 | % | |
| 儲存溫度 | -40 | 20 | +125 | ℃ |

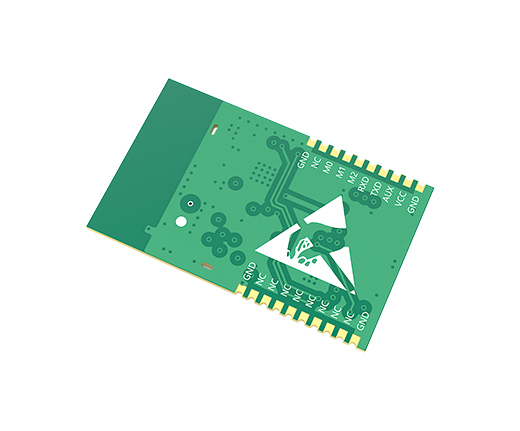

| 序號 | 引腳 | 引腳方向 | 備注 |
| 1、10、11、20 | GND | 參考地 | 模塊地線 |
| 2、12-19 | NC | - | 不接，用戶無需關心 |
| 3 | M0 | 輸入 | M2M1M0共同組合決定模塊8種工作模式（不可懸空，如不使用可接地） |
| 4 | M1 | 輸入 | M2M1M0共同組合決定模塊8種工作模式（不可懸空，如不使用可接地） |
| 5 | M2 | 輸入 | M2M1M0共同組合決定模塊8種工作模式（不可懸空，如不使用可接地） |
| 6 | RXD | 輸入 | TTL串口輸入，連接到外部TXD引腳（可配置為漏極開路或上拉輸入，詳見手冊） |
| 7 | TXD | 輸出 | TTL串口輸出，連接到外部RXD引腳（可配置為漏極開路或推挽輸出，詳見手冊） |
| 8 | AUX | 輸出 | 用于指示模塊工作狀態，用戶外部喚醒MCU，上電自檢初始化期間輸出低電平，可配置為漏極開路或推挽輸出，詳見手冊（可以懸空） |
| 9 | VCC | - | 模塊電源正參考，電壓范圍：2.3V~5.5V DC |
| 產品說明書 |
【用戶手冊】E28-2G4T12S_UserManual_CN  |
| 【用戶手冊】帶PCB天線無線模組的放置方式 |
| 開發測試 |
| 【封裝文件】Pcb_E28(2G4T12S) |
| 工具軟件 |
| 【通信測試】串口調試助手_XCOM |
| 【參數配置】RF_Setting_E28(2G4T12S) |
| 億佰特簡介 |
| 【企業簡介】 |
| 在線購買 |
| 【億佰特官方淘寶店】：https://item.taobao.com |
| 【京東商城】：https://i-item.jd.com |
| 【官方淘寶】：https://item.taobao.com |
| 【阿里巴巴】：https://detail.1688.com |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：support@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://www.sunredled.com/apple-technology.aspx |
| 【聯系郵箱】：support@cdebyte.com |
| 常見問題 |
| ★ 問：根據模塊demo資料做了二次開發，用其他家的SX1280芯片模塊寫入同樣的程序，E28模塊傳輸數據時一直返回ff，該問題怎么解決？ |
| 答：該問題是二次開發問題，首先需要控制TXEN,RXEN，然后完全擦除后再燒錄之后重新測試開發。 |
| ★ 問：E28無線模塊的demo運行之后顯示報錯，是什么原因造成的呢？ |
| 答：demo報錯，建議根據報錯信息檢查一下編譯環境，具體可以查看模塊產品手冊信息。 |
| ★ 問：E28-2G4M20S模塊第8/9兩個引腳是否可以同時給高電平實現同時收發的功能？ |
| 答：該模塊是半雙工模塊，不可以同時連接PA和LNA，否則會擊穿LNA，建議使用E34系列中的全雙工型號無線模塊。 |
| ★ 問：使用兩個E28-2G4M12S開發做網關，希望實現全雙工，之前由一條SPI總線上掛兩個E28測試一直有問題，但使用單個E28時正常。 現在計劃一個E28用spi，另外一個使用uart， 使用uart這個發現soc發讀取版本指令給E28有回復，但低電平是0.8v而不是0.4v導致無法使用，應該怎么處理？ |
| 答：首先咨詢驗證模塊硬件，核對產品手冊指令數據；其次檢查下拉能力，如果下拉能力不夠的話，可以調試加大上拉電阻。 |
| ★ 問：E28-2G4M27SX模塊里面電源地方是否有15uH的電感，是否可以設置使用dc/dc mode？ |
| 答：E28-2G4M27SX模塊有電感。 |
| ★ 問：請問該型號有沒有溫補晶振？還有哪些模塊是帶有溫補晶振的呢？ |
| 答：E28不是溫補晶振；E32-TTL-100-V6.0，E19大功率系列是帶有溫補晶振的；有源晶振的就是帶溫補的。 |

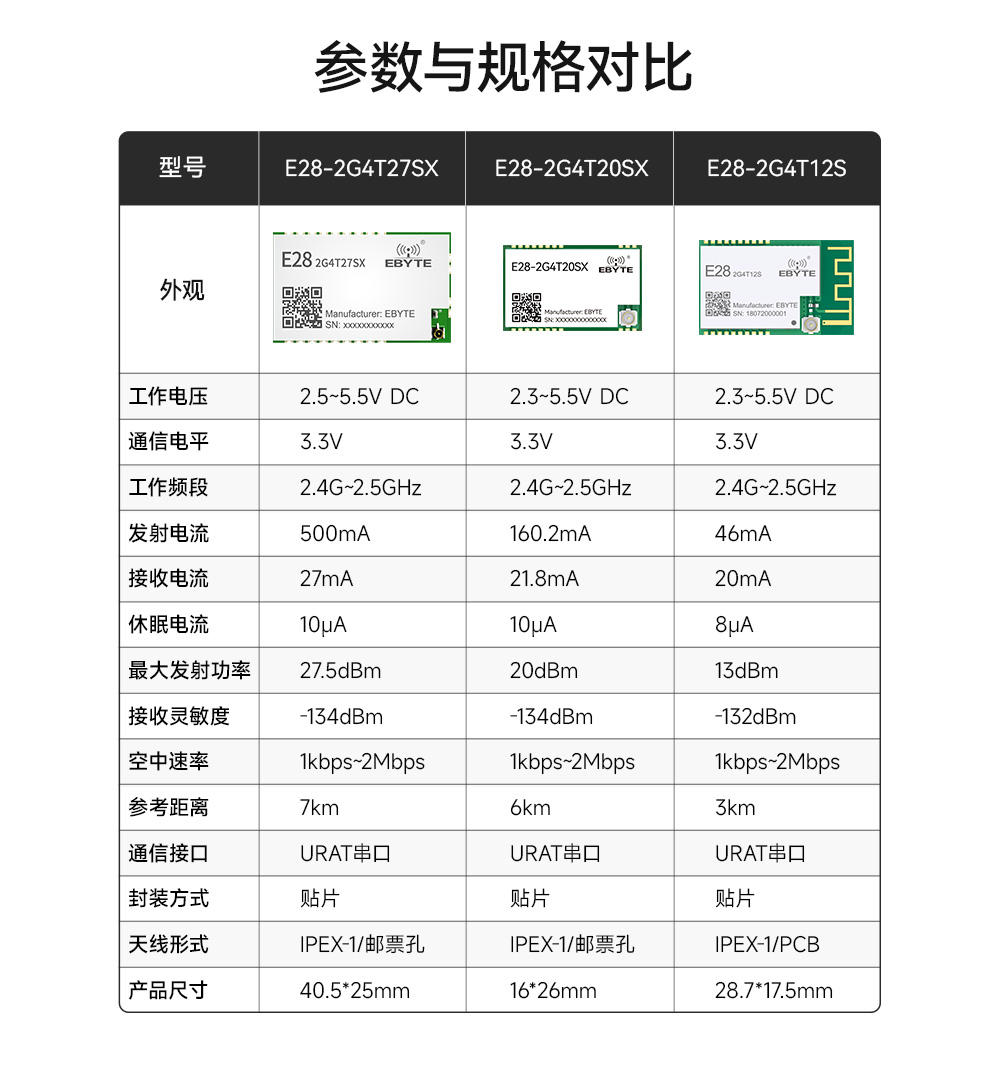

| 產品 型號 | 接口類型 | 芯片方案 | 載波頻率Hz | 發射功率dBm | 測試距離km | 空中速率 bps | 封裝形式 | 產品尺寸mm | 產品特點 | 技術 手冊 | 樣品 購買 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| E28-2G4T20SX | UART | SX1281 | 2.4G | 20 | 6 | 1K~2M | 貼片 | 16*26 | GFSK/LoRa/FLRC調制方式，透明傳輸 | ||
| E28-2G4M20SX | SPI | SX1281 | 2.4G | 20 | 6 | 0.476k～2M | 貼片 | 20*15 | LoRa擴頻，F(xiàn)LRC，兼容BLE協議 | ||
| E28-2G4M12SX | SPI | SX1281 | 2.4G | 12~14 | 3 | 0.595~2M | 貼片 | 17.8*15 | LoRa擴頻，F(xiàn)LRC | ||
| E28-2G4M27SX | SPI | SX1281 | 2.4G | 27 | 8 | 0.595~2M | 貼片 | 15*20 | 高速連續傳輸 | ||
| E28-2G4T27SX | UART | SX1281 | 2.4G | 27 | 7 | 1~2M | 貼片 | 40.5*25 | LoRa擴頻，高速連續傳輸 | ||
| E28-2G4M27S | SPI | SX1281 | 2.4G | 27 | 8 | 0.595~2M | 貼片 | 15*26.5 | LoRa擴頻，F(xiàn)LRC，測距 | ||
| E28-2G4T12S | UART | SX1281 | 2.4G | 12.5 | 3 | 1~2M | 貼片 | 17.5*28.7 | LoRa擴頻，高速連續傳輸 | ||
| E28-2G4M20S | SPI | SX1281 | 2.4G | 20 | 6 | 0.595~2M | 貼片 | 15*26.5 | LoRa擴頻，F(xiàn)LRC，測距 | ||
| E28-2G4M12S | SPI | SX1281 | 2.4G | 12.5 | 3 | 0.595~2M | 貼片 | 15*24 | LoRa擴頻，F(xiàn)LRC，測距 |
