芯片方案：CC1312R
工作頻段：850~930MHz
發射功率：14dBm
通信距離：1.5km
產品尺寸：16*26mm 產品重量：2.5g±0.1g

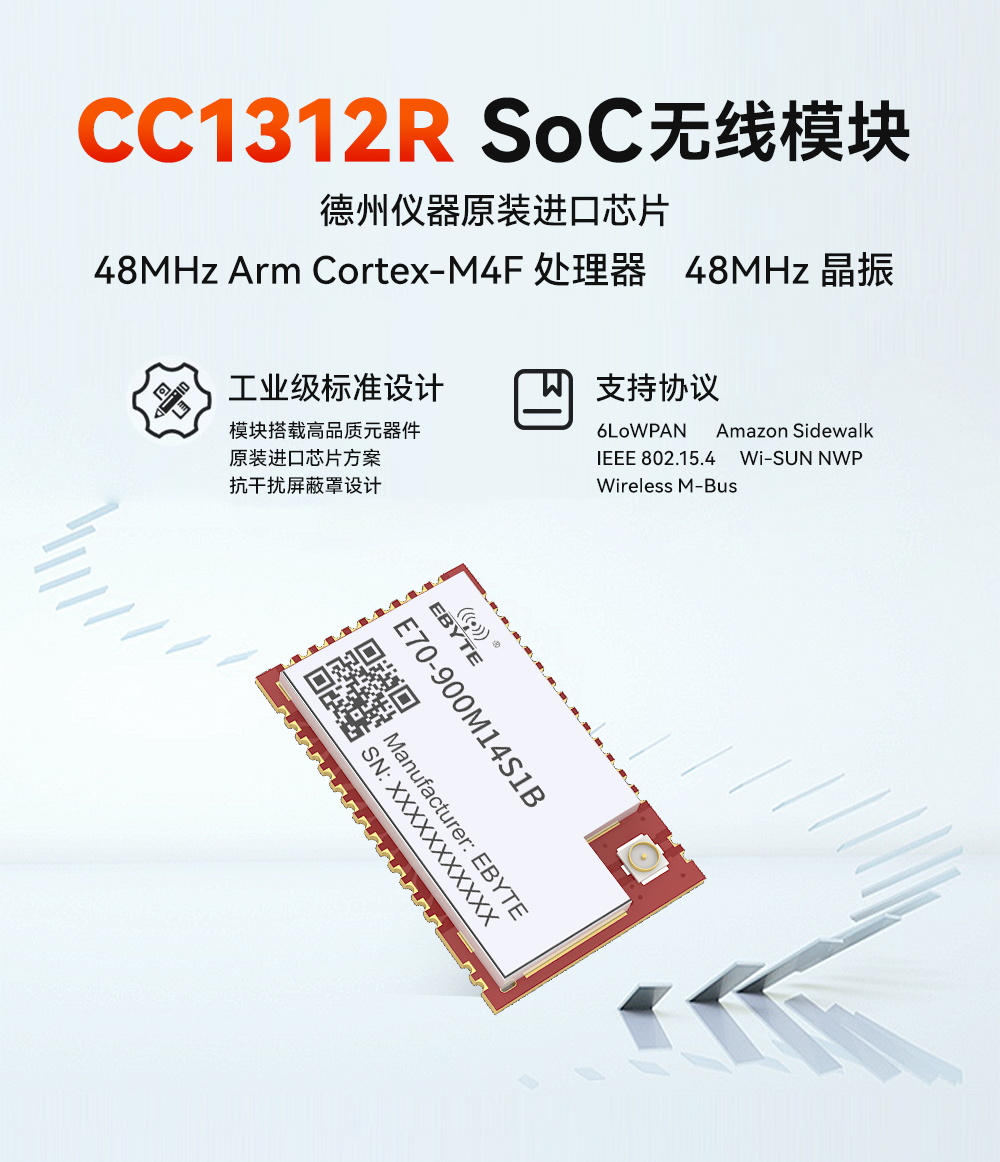

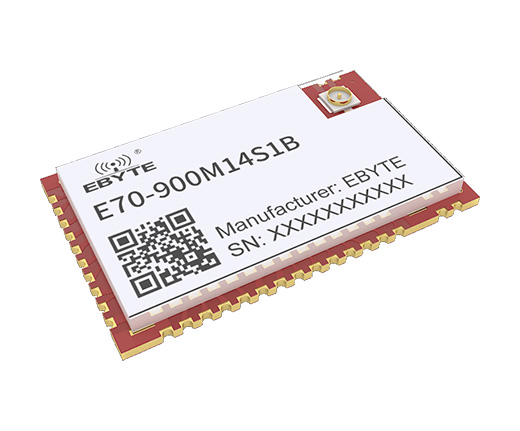

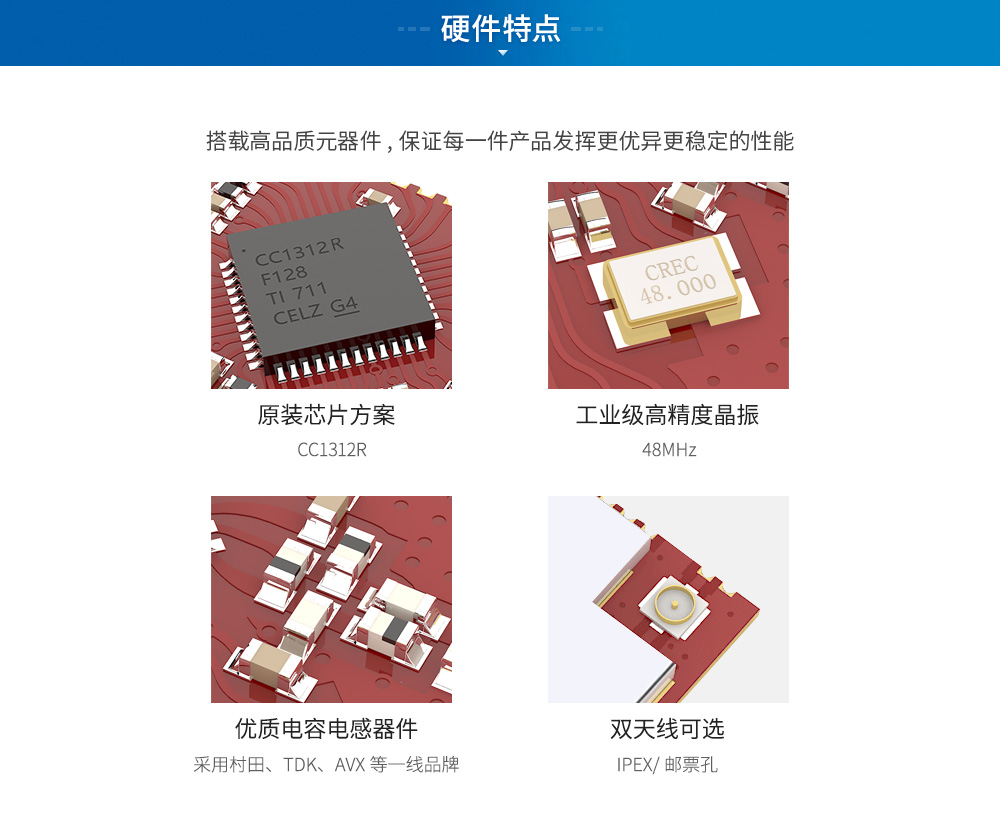

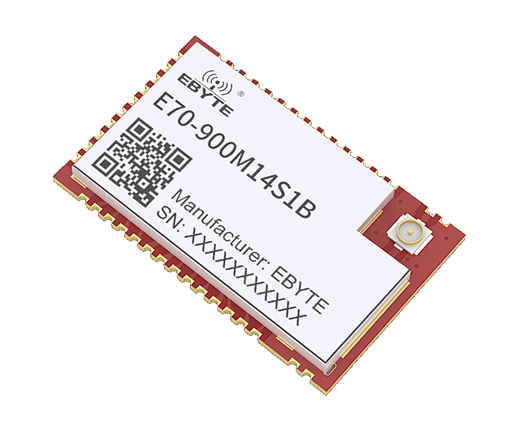

產品簡介：E70-900M14S1B采用（TI）公司原裝進口CC1312R射頻芯片，芯片內部集成了單片機及無線收發器，采用48MHz工業級高精度低溫漂晶振，保證其工業特性和其穩定性能。CC1312R芯片內置強大的48MHz Arm Cortex-M4F處理器，并擁有UART、I2C、SPI、ADC、DMA、PWM等豐富的外設資源。模塊引出單片機所有IO口，可進行多方位的開發。
| 射頻參數 | 參數值 | 備注 |
| 工作頻段 | 850~930 MHz | 支持 ISM 頻段 |
| 發射功率 | 13.5~14.5 dBm | 出廠默認 14dBm（約25mW） |
| 接收靈敏度 | -121 dBm | 空速 2.5kbps |
| 空中速率 | 2.5k~168kbps | 空中速率為 5kbps |
| 實測距離 | 1500米 | 晴朗空曠環境，最大功率，天線增益5dBi，高度2.5m，空速2.5kbps |
| 硬件參數 | 參數值 | 備注 |
| IC全稱 | CC1312R1F3RGZ | |
| FLASH | 352 KB | |
| RAM | 8 KB+80 KB | 8KB 的高速緩存 SRAM(可作為通用 RAM 提供) 80KB 超低泄漏 SRAM。 |
| 內核 | Arm Cortex-M4F 處理器 | |

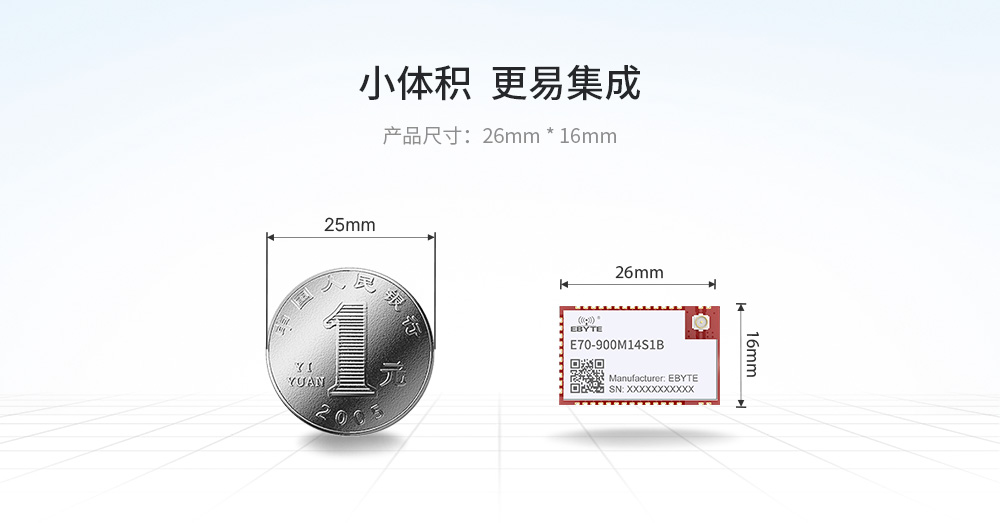

| 尺寸大小 | 16 * 26 mm | |
| 射頻接口 | IPEX/郵票孔 | 等效阻抗約 50Ω |
| 晶振頻率 | 48MHz | |
| 封裝方式 | 貼片 | |
| 調制方式 | GFSK |
| 電氣參數 | 最小值 | 典型值 | 最大值 | 單位 | 條件 |
| 電源電壓 | 2.2 | 3.3 | 3.8 | V | ≥3.3V 可保證輸出功率 |
| 通信電平 | - | 3.3 | - | V | 使用 5V TTL 有風險燒毀 |
| 發射電流 | - | 24.9 | - | mA | 瞬時功耗 |
| 接收電流 | - | 5.8 | - | mA | |
| 休眠電流 | - | 2.0 | - | μA | 軟件關斷 |
| 工作溫度 | -40 | 20 | +85 | ℃ | |
| 工作濕度 | 10 | 60 | 90 | % | |
| 儲存溫度 | -40 | 20 | +125 | ℃ |

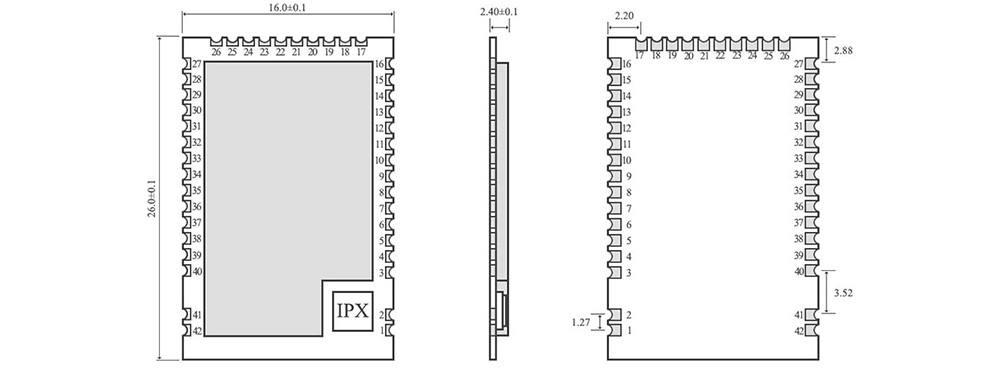

| 序號 | 引腳 | 引腳方向 | 備注 |
| 1 | GND | 參考地 | 模塊地線 |
| 2 | ANT | - | 天線（50Ω特性阻抗） |
| 3 | X32K_Q1 | 輸入/輸出 | 與 4 腳同接 32.768K 石英晶振 |
| 4 | X32K_Q2 | 輸入/輸出 | 與 3 腳同接 32.768K 石英晶振 |
| 5 | DIO_1 | 輸入/輸出 | 單片機 GPIO |
| 6 | DIO_2 | 輸入/輸出 | 單片機 GPIO |
| 7 | DIO_3 | 輸入/輸出 | 單片機 GPIO |
| 8 | DIO_4 | 輸入/輸出 | 單片機 GPIO |
| 9 | DIO_5 | 輸入/輸出 | 單片機 GPIO |
| 10 | DIO_6 | 輸入/輸出 | 單片機 GPIO |
| 11 | DIO_7 | 輸入/輸出 | 單片機 GPIO |
| 12 | DIO_8 | 輸入/輸出 | 單片機 GPIO |
| 13 | DIO_9 | 輸入/輸出 | 單片機 GPIO |
| 14 | DIO_10 | 輸入/輸出 | 單片機 GPIO |
| 15 | DIO_11 | 輸入/輸出 | 單片機 GPIO |
| 16 | GND | 參考地 | 模塊地線 |
| 17 | DIO_12 | 輸入/輸出 | 單片機 GPIO |
| 18 | DIO_13 | 輸入/輸出 | 單片機 GPIO |
| 19 | DIO_14 | 輸入/輸出 | 單片機 GPIO |
| 20 | DIO_15 | 輸入/輸出 | 單片機 GPIO |
| 21 | TMSC | 輸入 | JTAG TMSC |
| 22 | TCKC | 輸入 | JTAG TCKC |
| 23 | DIO_16 | 輸入/輸出 | 單片機 GPIO |
| 24 | DIO_17 | 輸入/輸出 | 單片機 GPIO |
| 25 | DIO_18 | 輸入/輸出 | 單片機 GPIO |
| 26 | VCC | - | 模塊電源正參考，電壓范圍：2.2～3.8V DC |
| 27 | GND | 參考地 | 模塊地線 |
| 28 | DIO_19 | 輸入/輸出 | 單片機 GPIO |
| 29 | DIO_20 | 輸入/輸出 | 單片機 GPIO |
| 30 | DIO_21 | 輸入/輸出 | 單片機 GPIO |
| 31 | DIO_22 | 輸入/輸出 | 單片機 GPIO |
| 32 | RESET | 輸入 | 模塊復位腳 |
| 33 | DIO_23 | 輸入/輸出 | 單片機 GPIO |
| 34 | DIO_24 | 輸入/輸出 | 單片機 GPIO |
| 35 | DIO_25 | 輸入/輸出 | 單片機 GPIO |
| 36 | DIO_26 | 輸入/輸出 | 單片機 GPIO |
| 37 | DIO_27 | 輸入/輸出 | 單片機 GPIO |
| 38 | DIO_28 | 輸入/輸出 | 單片機 GPIO |
| 39 | DIO_29 | 輸入/輸出 | 單片機 GPIO |
| 40 | DIO_30 | 輸入/輸出 | 單片機 GPIO |
| 41 | GND | 參考地 | 模塊地線 |
| 42 | GND | 參考地 | 模塊地線 |
