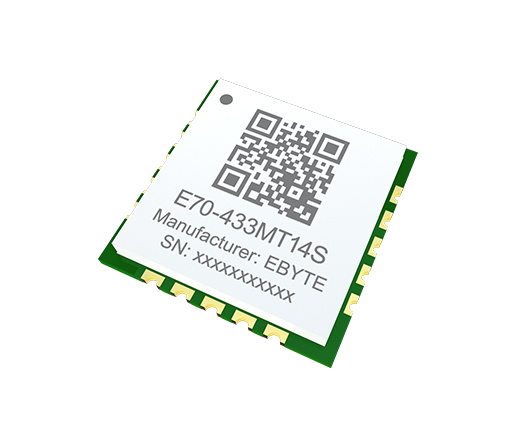

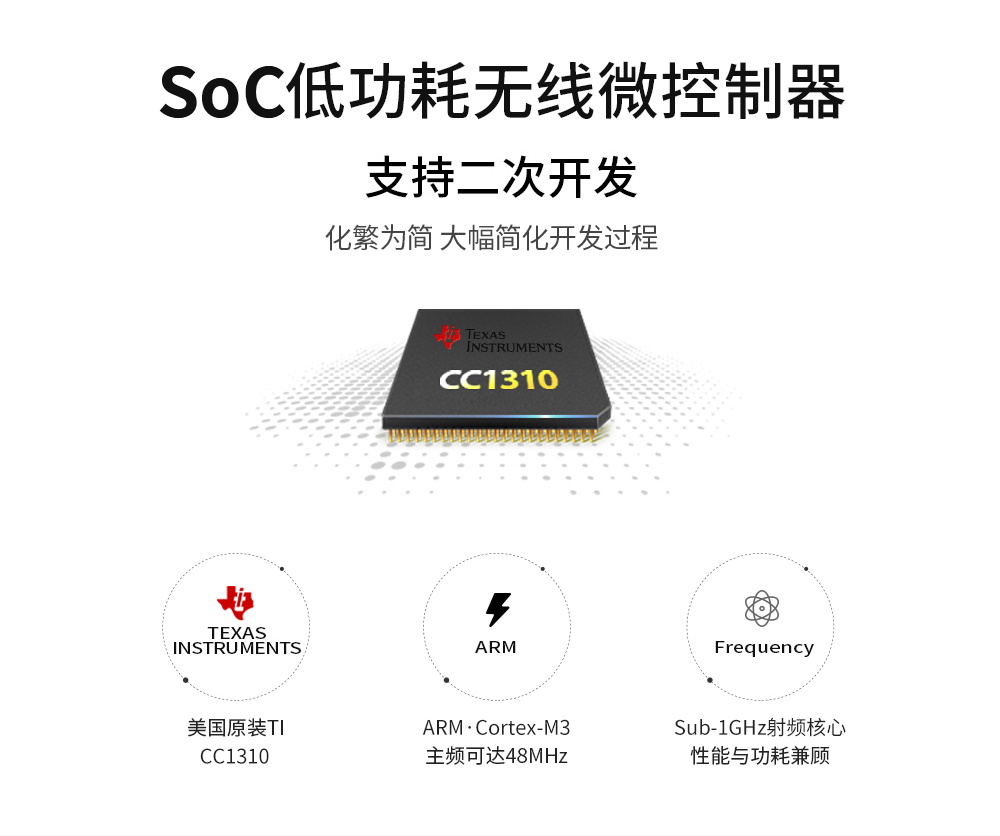

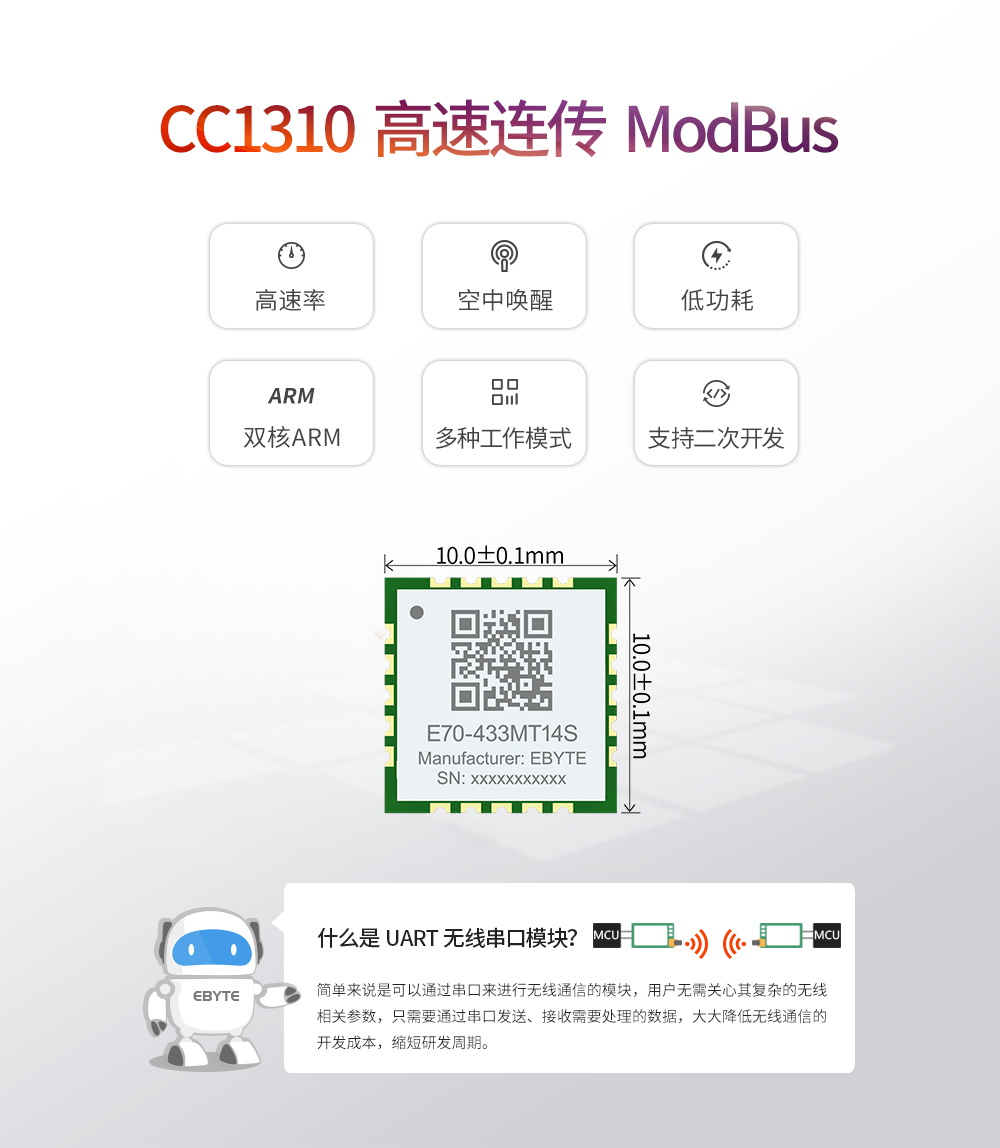

芯片方案：CC1310
工作頻率：425～450.5MHz
發射功率：14dBm
通信距離：1.5km
空中速率：2.5k～168k
產品尺寸：10*10mm 產品重量：0.5g±0.1g

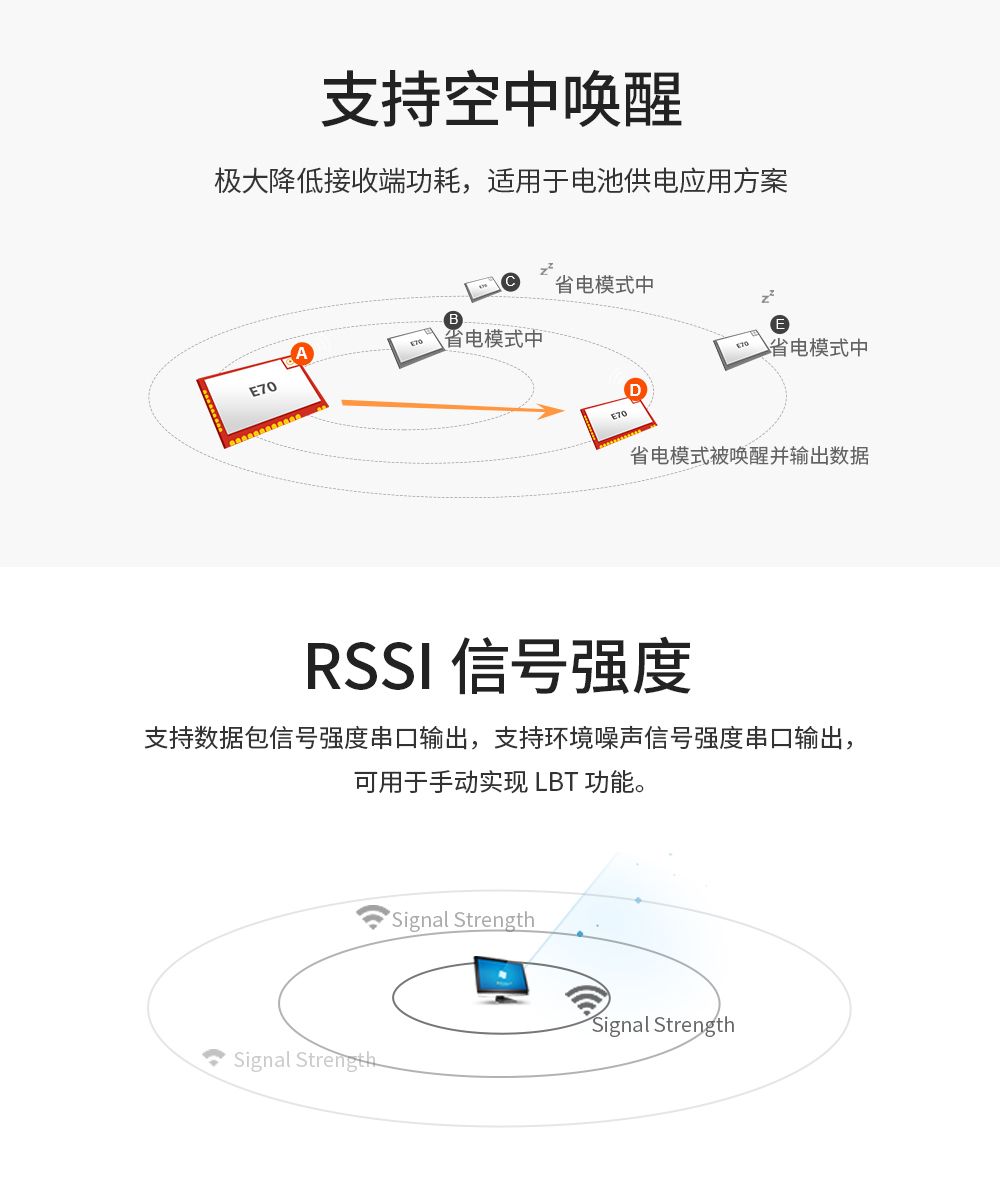

產品簡介：是基于TI公司CC1310射頻芯片（內置雙核ARM）的無線串口模塊（UART），可工作在425-450.5MHz頻段（默認433MHz），GFSK調制方式，TTL電平輸出，3.3V的IO口電壓；該產品內置串口功能，支持二次開發，采用24MHz工業級晶振，保證其工業性和穩定性。

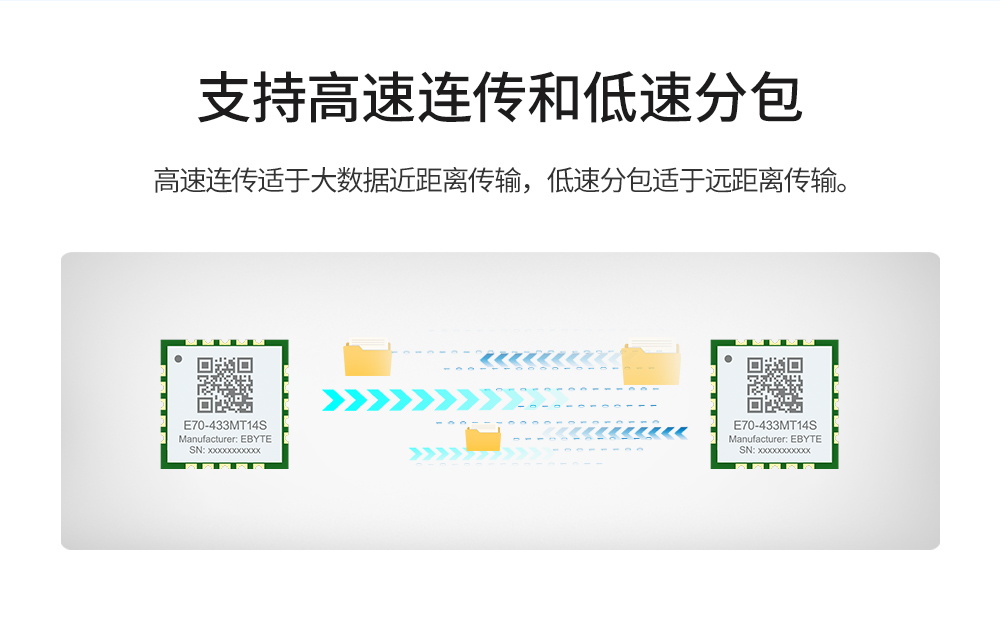

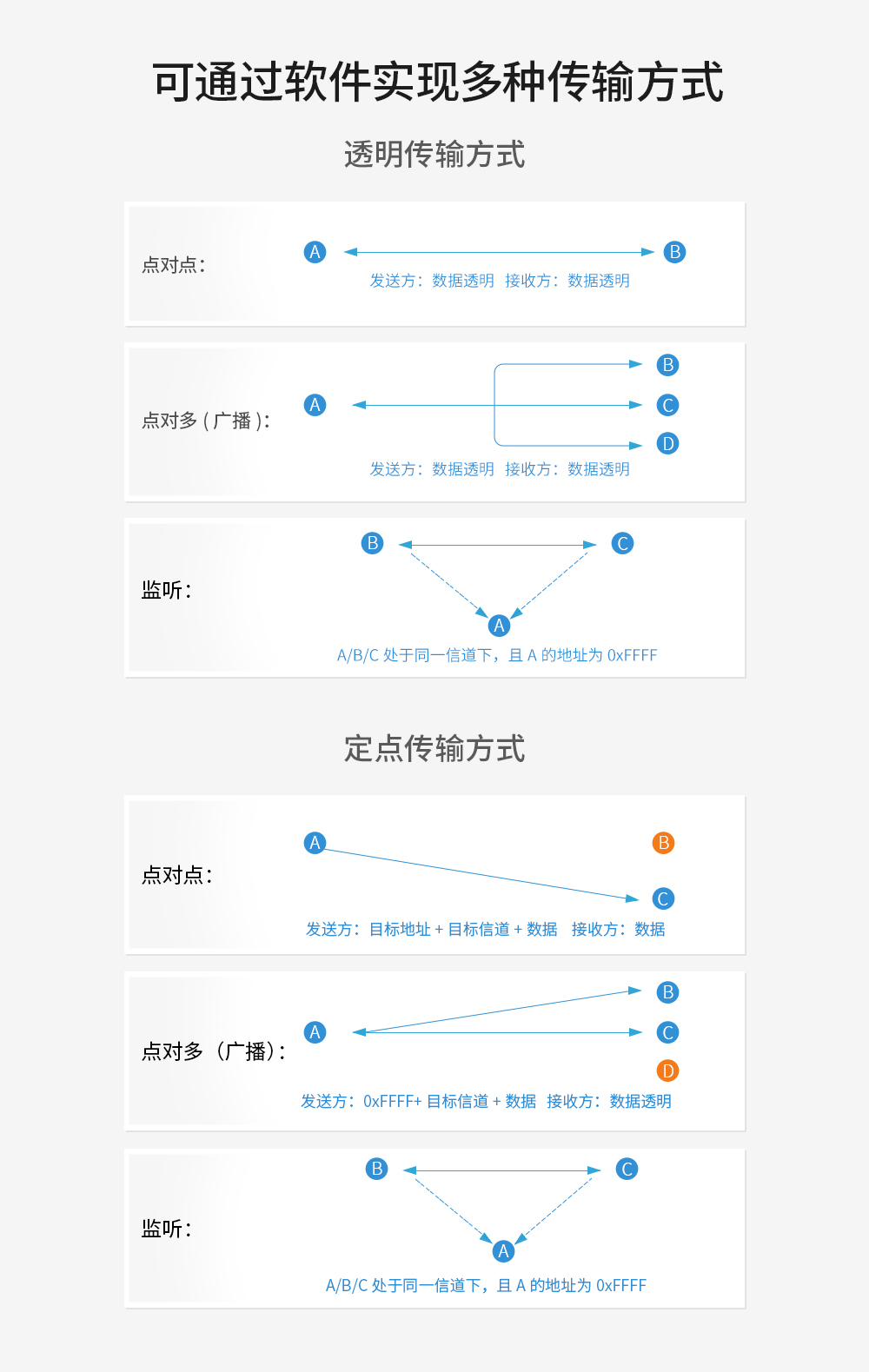

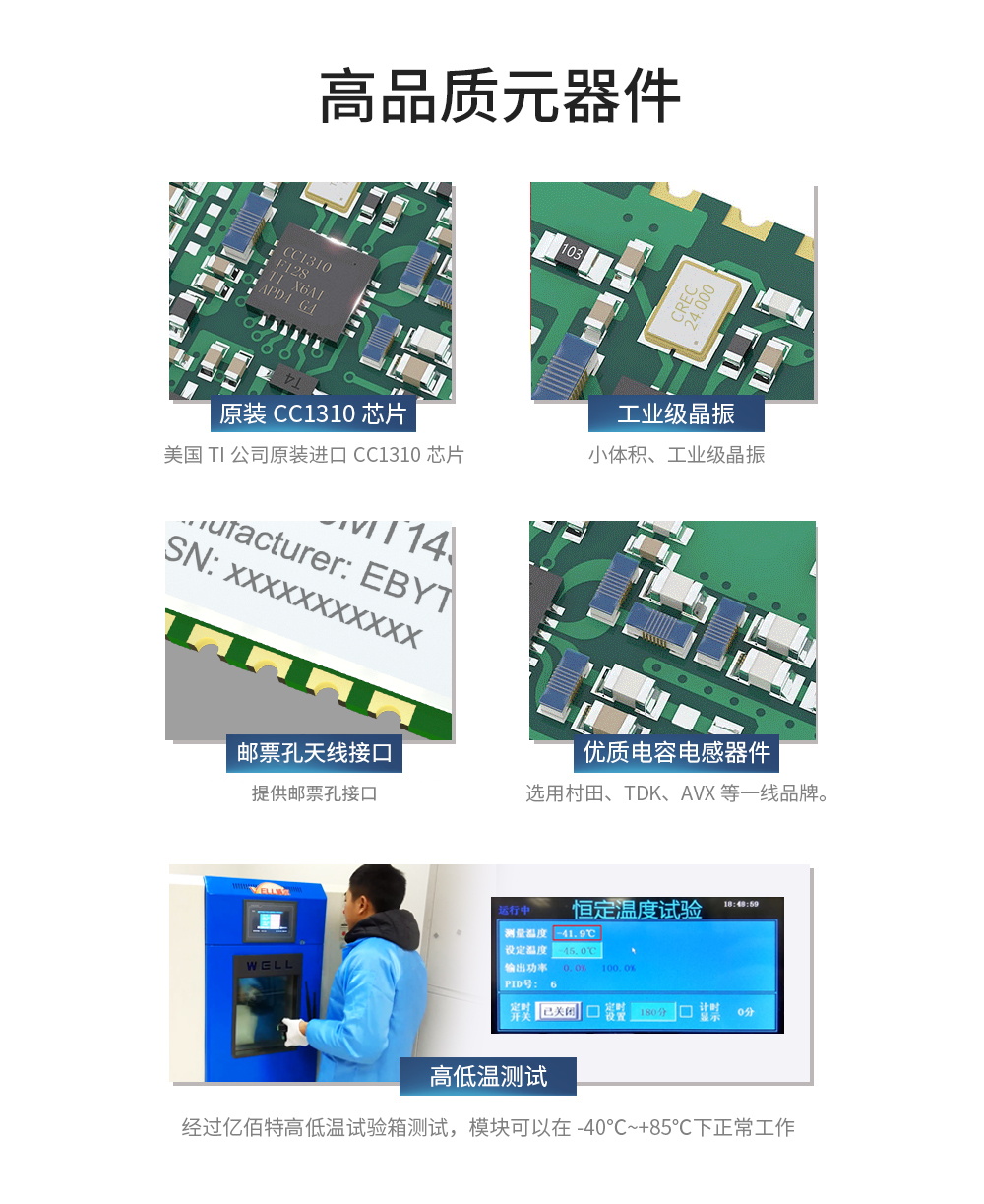

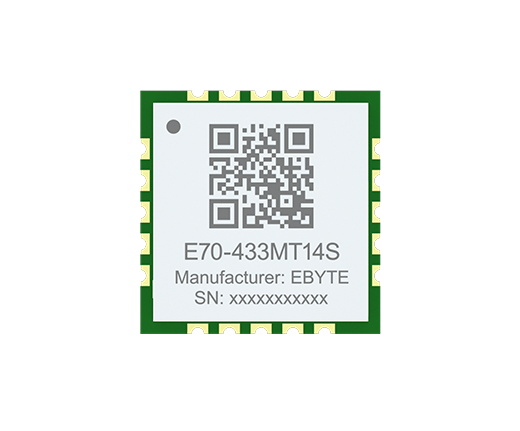

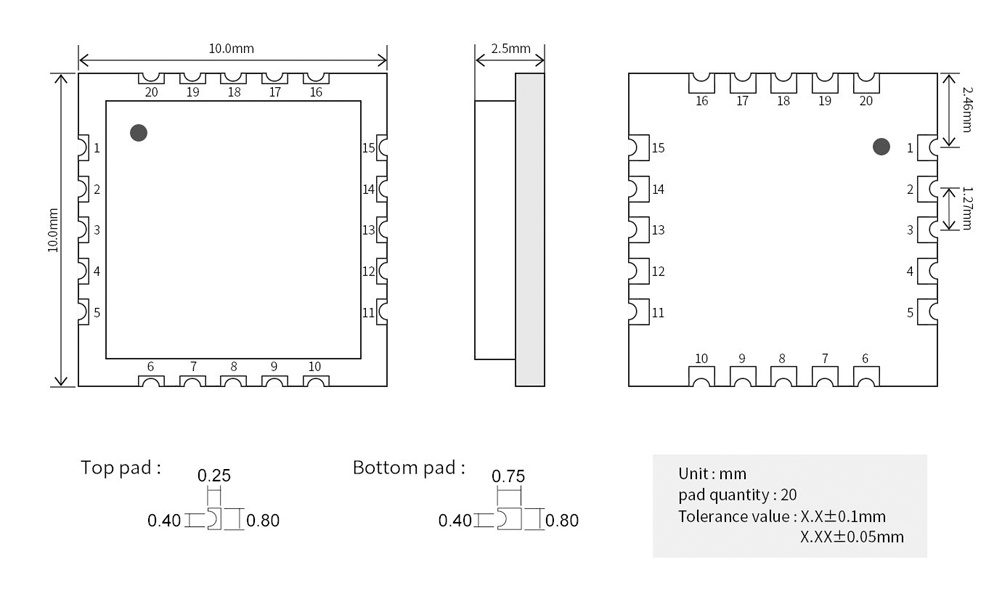

| 射頻參數 | 單位 | 參數 | 備注 |
| 發射功率 | dBm | 14 | - |
| 接收靈敏度 | dBm | -108 | 空中速率為2.5kbps |
| 參考距離 | m | 1500m | 晴朗空曠，天線增益5dBi，天線高度2.5米，空中速率2.5kbps |
| 工作頻段 | MHz | 425~450.5 | 出廠默認433MHz，支持ISM 頻段 |
| 空中速率 | bps | 2.5k~168k | 用戶編程控制 |
| 阻塞功率 | dBm | 10 | 近距離使用燒毀概率較小 |
| 發射長度 | / | 傳輸模式規定 | 詳見傳輸模式 |
| 電氣參數 | 單位 | 參數 | 備注 | |
| 工作電壓 | V | 2.2~3.8 | 超過3.8V 永久燒毀模塊。 | |
| 通信電平 | V | 3.3 | 使用5V TTL有風險燒毀 | |
| 功耗 | 發射電流 | mA | 32 | 瞬時功耗 |
| 接收電流 | mA | 9 | - | |
| 休眠電流 | μA | 1.7 | 軟件關斷 | |
| 溫度 | 工作溫度 | ℃ | -20 ~ +85 | 工業級 |
| 儲存溫度 | -40 ~ +125 | - | ||
| 硬件參數 | 參數 | 備注 |
| 芯片 | CC1310 | - |
| 緩存容量 | 2048 Byte | 用戶自定義 |
| FLASH | 128 KB | - |
| RAM | 8 KB | - |
| 內核 | Cortex-M3 (MCU) +Cortex-M0(RF） | - |
| 通信接口 | UART 串口 | TTL電平 |
| 調制方式 | GFSK | - |
| 封裝方式 | 貼片 | - |
| 天線接口 | 郵票孔 | 特性阻抗約50歐姆 |
| 尺寸 | 10*10m | E70-433T14S2不含SMA |
| 引腳序號 | 引腳名稱 | 引腳方向 | 引腳用途 |
| 1 | VCC | 電源 | 模塊電源正參考，電壓范圍:2.2~3.8V DC |
| 2 | GND | 參考地 | 地線，連接到電源參考地 |
| 3 | RESET | 輸入 | 模塊復位腳，低電平有效 |
| 4 | TCK | 輸入/輸出 | 程序下載口，JTAG TCKC |
| 5 | TMS | 輸入/輸出 | 程序下載口，JTAG TMSC |
| 6 | ANT | 輸入/輸出 | 天線接口，郵票孔(50Ω特性阻抗） |
| 7 | GND | 參考地 | 地線，連接到電源參考地 |
| 8 | NC | 保留腳 | 保留未用，需懸空 |
| 9 | NC | 保留腳 | 保留未用，需懸空 |
| 10 | NC | 保留腳 | 保留未用，需懸空 |
| 11 | AUX | 輸出 | 用于指示模塊工作狀態，用戶喚醒外部MCU，上電自檢初始化期間輸出低電平，可配置為漏極開路輸出，或推挽輸出，詳見參數設置（可以懸空） |
| 12 | TXD | 輸出 | 也可做為TTL串口輸出，連接到外部RXD輸入引腳:可配置為漏極開路或推挽輸出，詳見參數設置 |
| 13 | RXD | 輸入 | TTL串口輸入，連接到外部TXD輸出引腳:可配置為漏極開路或上拉輸入，詳見參數設置 |
| 14 | LNA_EN | 輸出 | 外部LNA控制輸出，高電平有效（可懸空） |
| 15 | PA_EN | 輸出 | 外部PA控制輸出，高電平有效（可懸空） |
| 16 | GND | 參考地 | 地線，連接到電源參考地 |
| 17 | NC | 保留腳 | 保留未用，需懸空 |

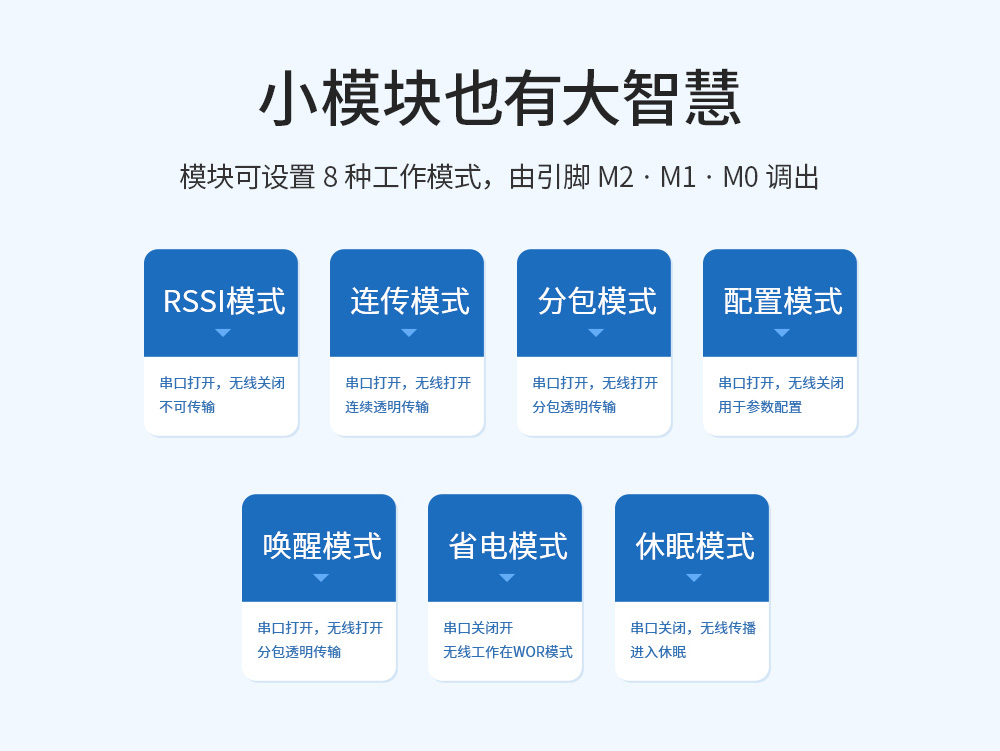

| 18 | M2 | 輸入 | M2M1M0共同組合決定模塊8種工作模式，使用時需外部串聯一個1K的保護電阻 |
| 19 | M1 | 輸入 | M2M1M0共同組合決定模塊8種工作模式，使用時需外部串聯一個1K的保護電阻 |
| 20 | M0 | 輸入 | M2M1M0共同組合決定模塊8種工作模式，使用時需外部串聯一個1K的保護電阻 |
