芯片方案：CC1310
發射功率：14dBm
通信距離：1.5km
空中速率：2.5k～168k
產品尺寸：10*10mm
產品重量：0.5g±0.1g

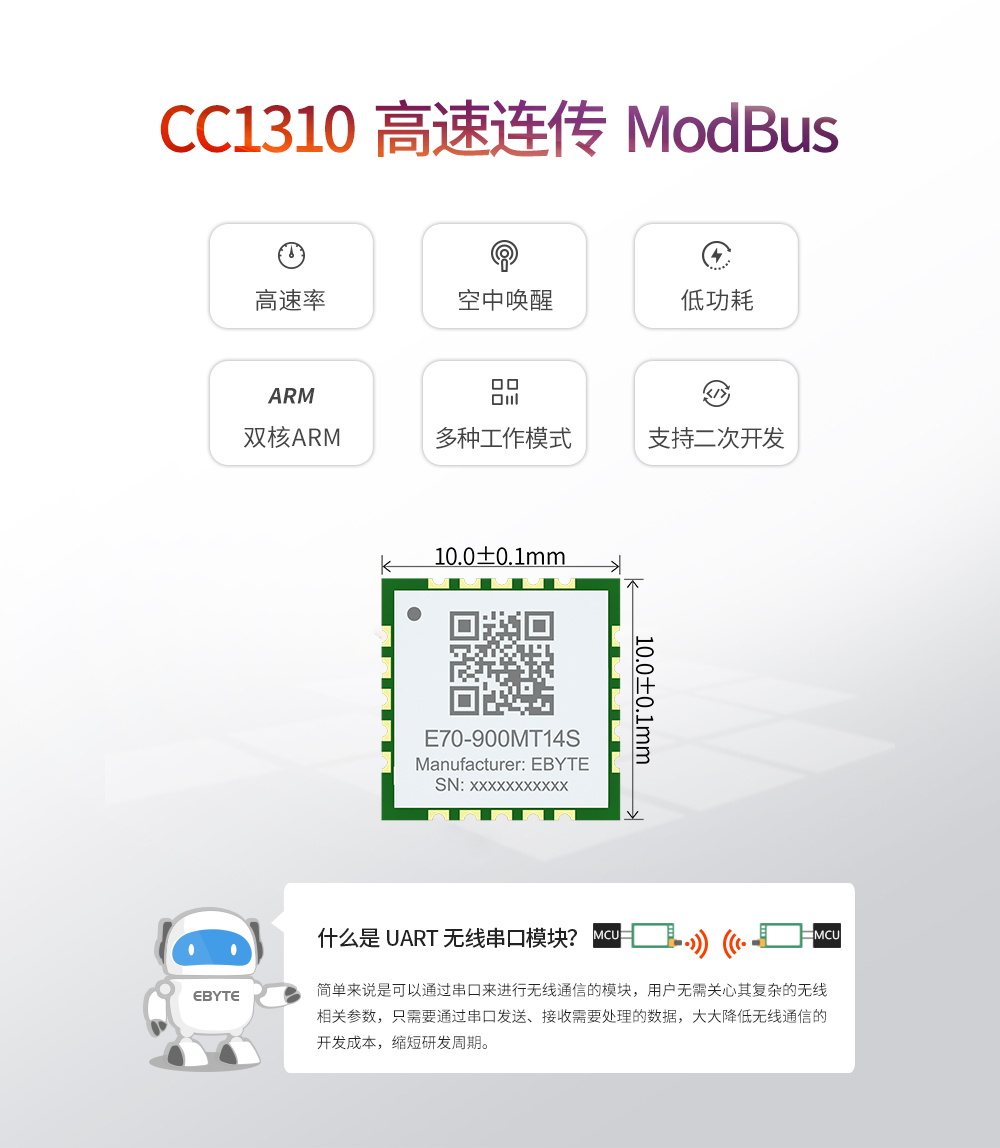

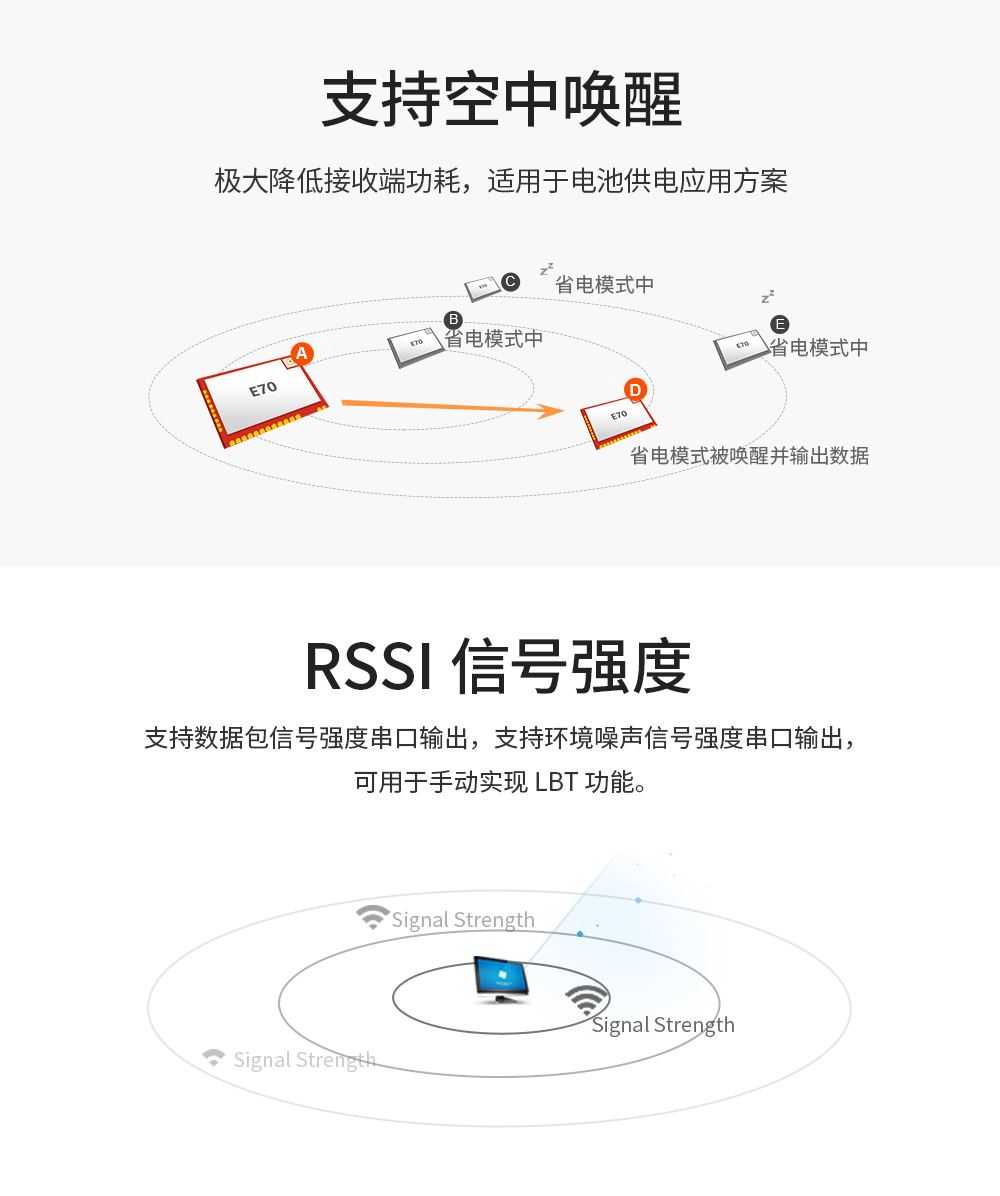

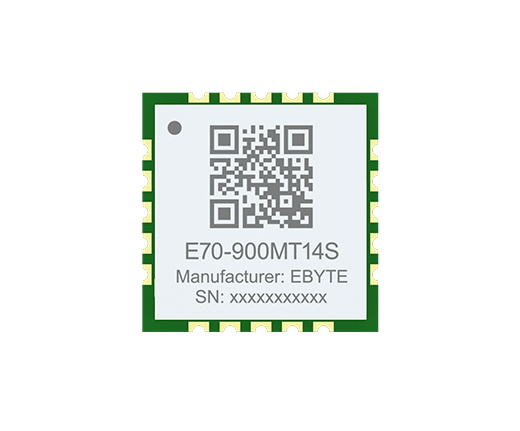

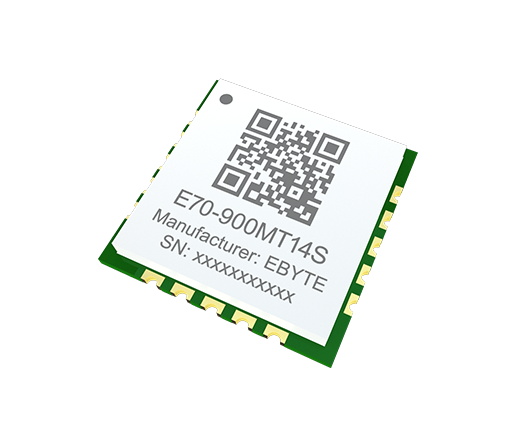

產品簡介：E70-900MT14S是基于TI公司CC1310（內置雙核 ARM）芯片的無線串口模塊（UART），可工作在861～876.5/907～922.5MHz頻段（默認868MHz），GFSK調制方式，TTL電平輸出，3.3V的IO口電壓；該產品采用了高精度寬溫晶體，24MHz工業級高精度低溫漂晶振，保證其工業性和穩定性。
| 射頻參數 | 單位 | 參數 | 備注 |
| 發射功率 | dBm | 14 | - |
| 接收靈敏度 | dBm | -109~110 | 空中速率為 2.5k bps |
| 參考距離 | M | 1500m | 晴朗空曠，天線增益5dBi，天線高度2.5米，空中速率2.5kbps |
| 工作頻段 | MHz | 861～922.5M | 出廠默認868MHz,861～876.5，907～922.5MHz |
| 空中速率 | bps | 2.5k~168k | 用戶編程控制 |
| 阻塞功率 | dBm | 10 | 近距離使用燒毀概率較小 |

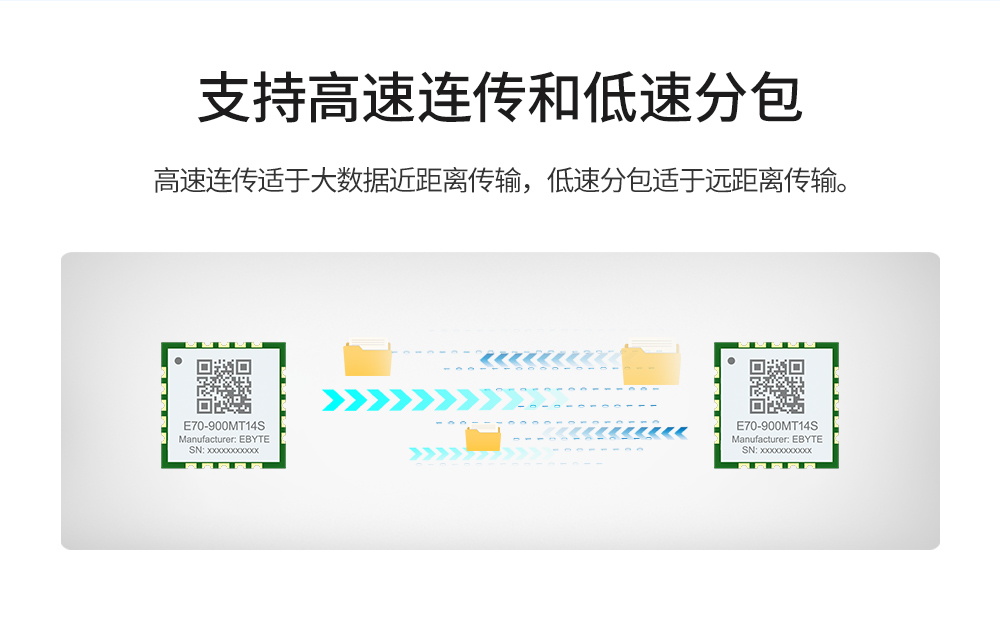

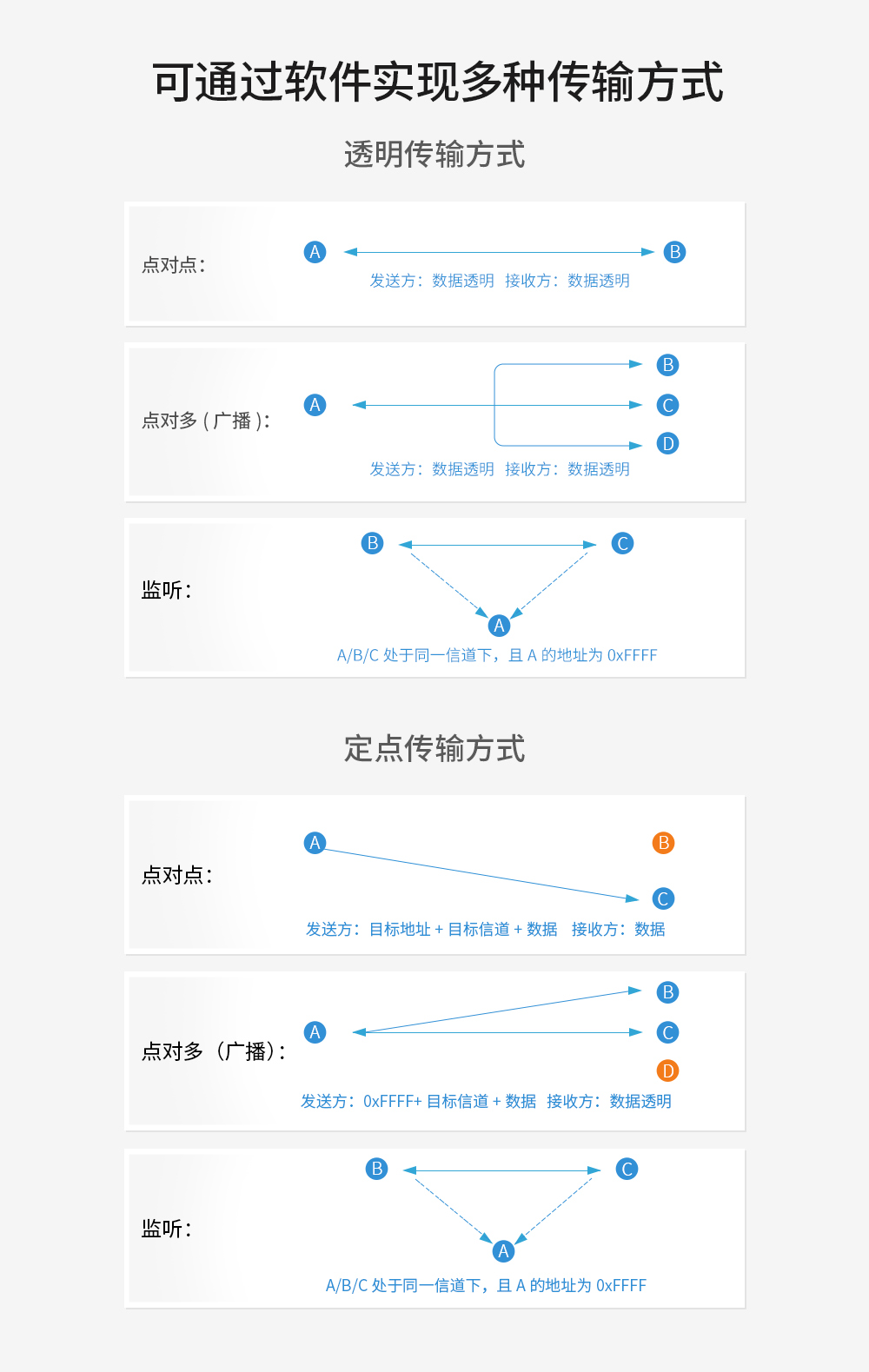

| 發射長度 | / | 傳輸模式規定 | 詳見傳輸模式 |
| 電氣參數 | 單位 | 參數 | 備注 | |
| 工作電壓 | V | 2.2~3.8 | 超過3.8V 永久燒毀模塊。 | |
| 通信電平 | V | 3.3 | 使用5V TTL 有風險燒毀 | |

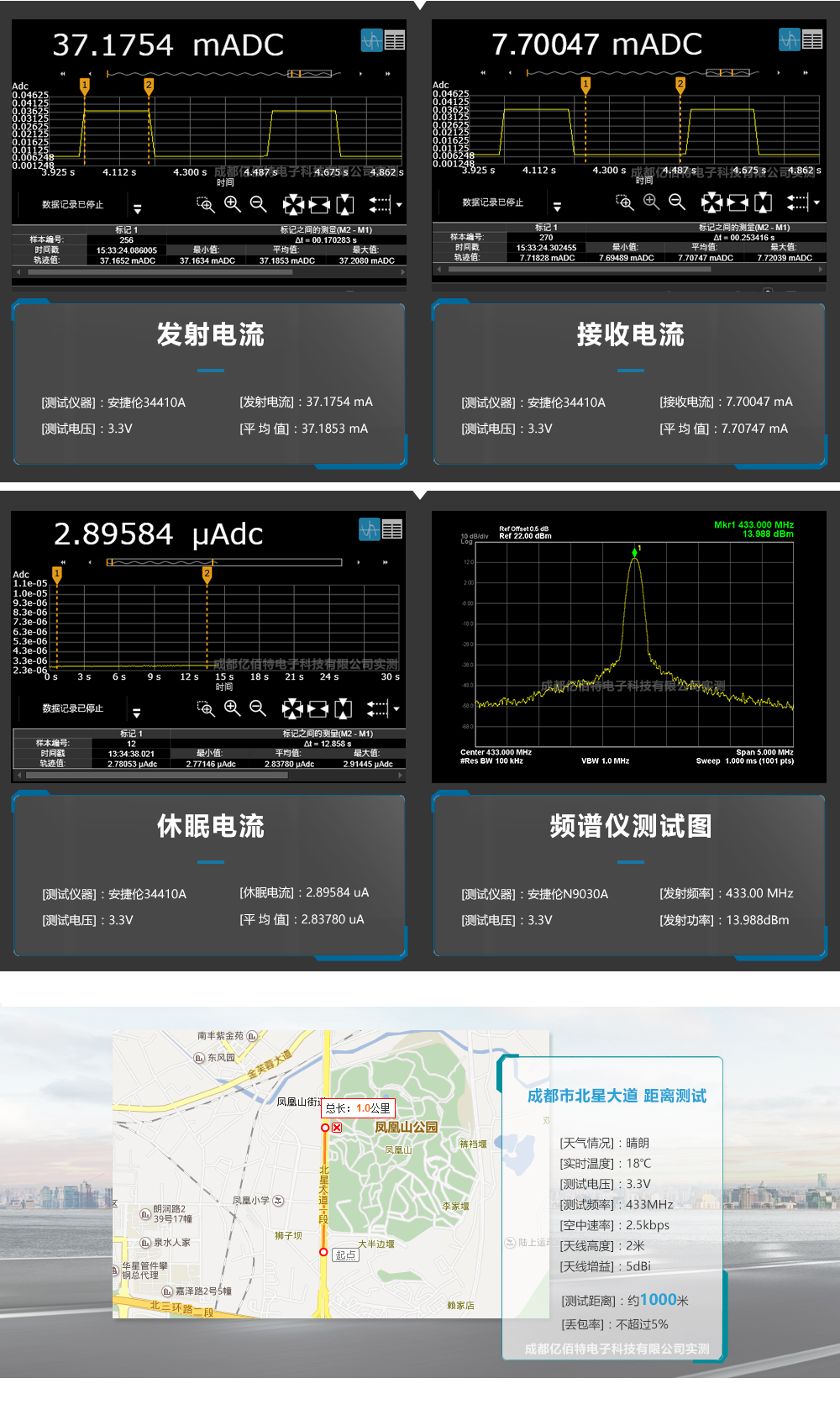

| 功耗 | 發射電流 | mA | 31 | 瞬時功耗 |
| 接收電流 | mA | 9 | - | |
| 休眠電流 | μA | 1.7 | 軟件關斷 | |
| 溫度 | 工作溫度 | ℃ | -20 ~ +85 | 工業級 |
| 儲存溫度 | -40 ~ +125 | - | ||
| 硬件參數 | 參數 | 備注 |

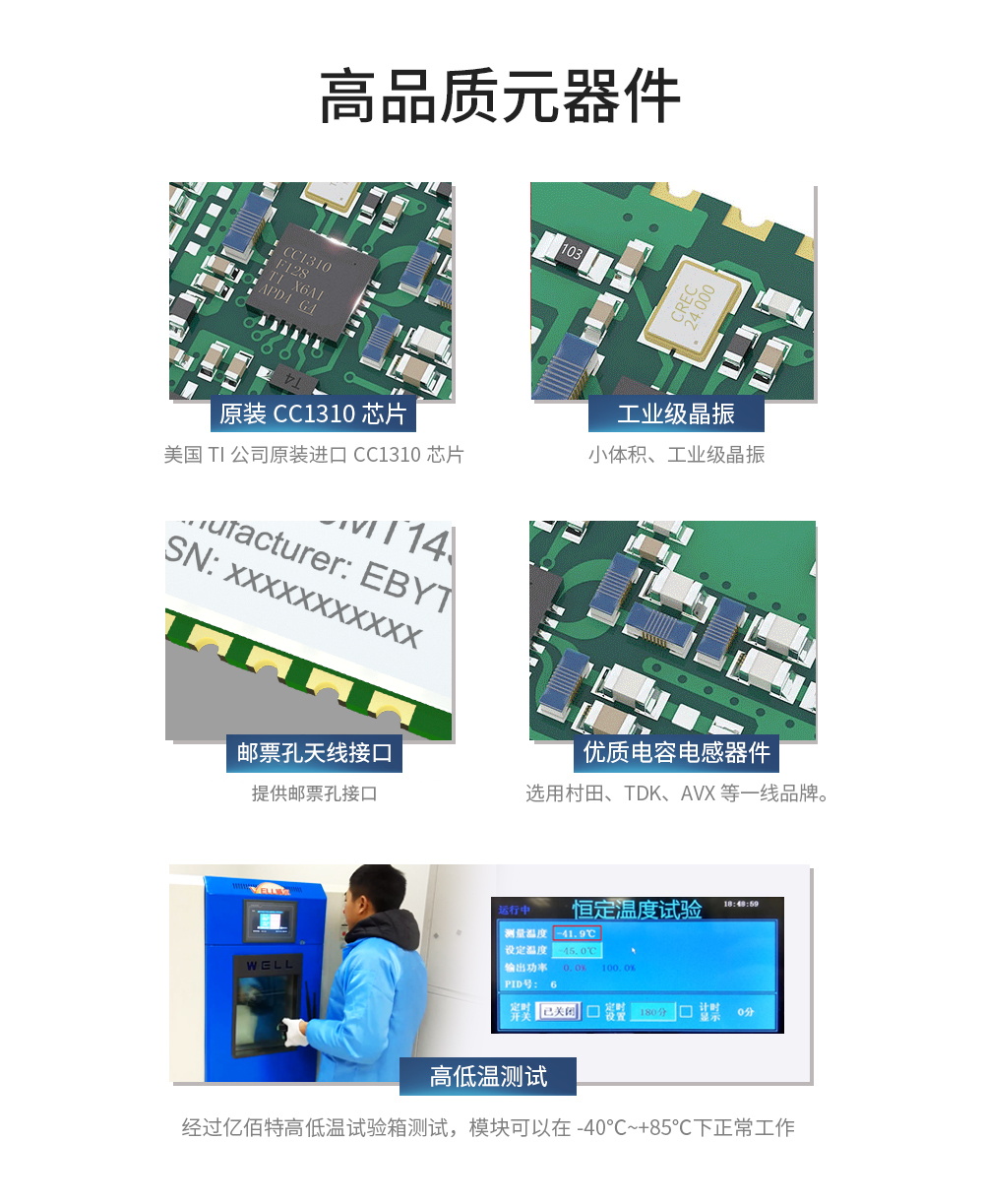

| 芯片 | CC1310 | - |
| 緩存容量 | 2048 Byte | 用戶自定義 |
| FLASH | 128 KB | - |
| RAM | 8 KB | - |

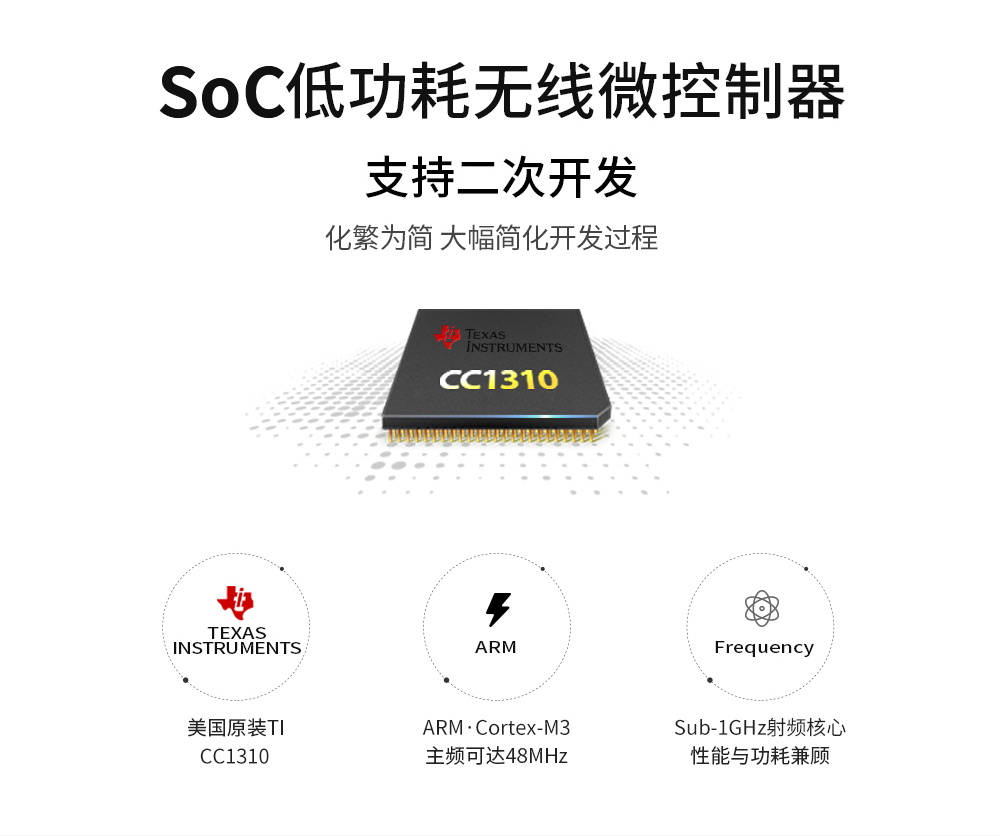

| 內核 | Cortex-M3 (MCU) +Cortex-M0(RF） | - |
| 通信接口 | UART 串口 | TTL電平 |
| 調制方式 | GFSK | - |
| 封裝方式 | 貼片 | - |
| 天線接口 | 郵票孔 | 特性阻抗約 50 歐姆 |

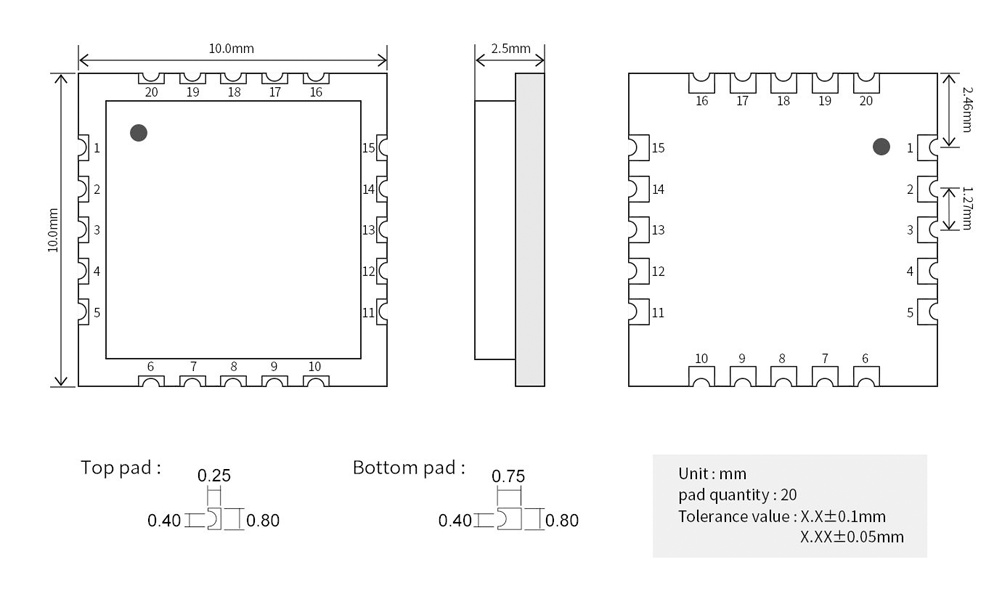

| 尺寸 | 10*10m | E70-433T14S2不含 SMA |

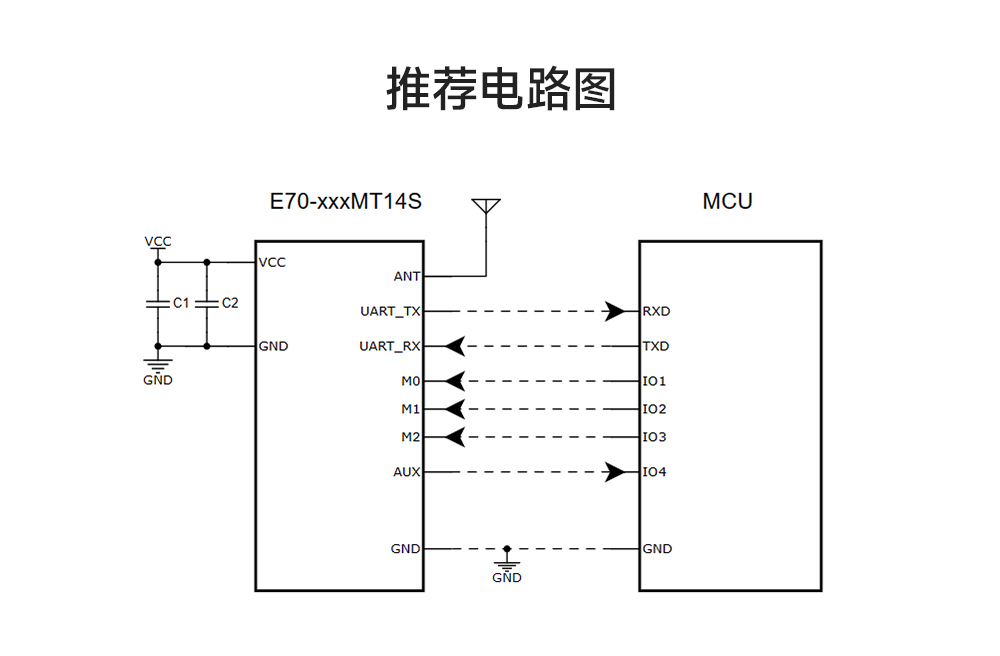

| 引腳序號 | 引腳名稱 | 引腳方向 | 引腳用途 |
| 1 | VCC | 電源 | 模塊電源正參考，電壓范圍:2.2~3.8V DC |
| 2 | GND | 參考地 | 地線，連接到電源參考地 |
| 3 | RESET | 輸入 | 模塊復位腳，低電平有效 |
| 4 | TCK | 輸入/輸出 | 程序下載口，JTAG TCKC |
| 5 | TMS | 輸入/輸出 | 程序下載口，JTAG TMSC |
| 6 | ANT | 輸入/輸出 | 天線接口，郵票孔(50Ω特性阻抗） |
| 7 | GND | 參考地 | 地線，連接到電源參考地 |
| 8 | NC | 保留腳 | 保留未用，需懸空 |
| 9 | NC | 保留腳 | 保留未用，需懸空 |
| 10 | NC | 保留腳 | 保留未用，需懸空 |
| 11 | AUX | 輸出 | 用于指示模塊工作狀態，用戶喚醒外部MCU，上電自檢初始化期間輸出低電平，可配置為漏極開路輸出，或推挽輸出，詳見參數設置（可以懸空） |
| 12 | TXD | 輸出 | 也可做為TTL串口輸出，連接到外部RXD輸入引腳:可配置為漏極開路或推挽輸出，詳見參數設置 |
| 13 | RXD | 輸入 | TTL串口輸入，連接到外部TXD輸出引腳:可配置為漏極開路或上拉輸入，詳見參數設置 |
| 14 | LNA_EN | 輸出 | 外部LNA控制輸出，高電平有效（可懸空） |
| 15 | PA_EN | 輸出 | 外部PA控制輸出，高電平有效（可懸空） |
| 16 | GND | 參考地 | 地線，連接到電源參考地 |
| 17 | NC | 保留腳 | 保留未用，需懸空 |

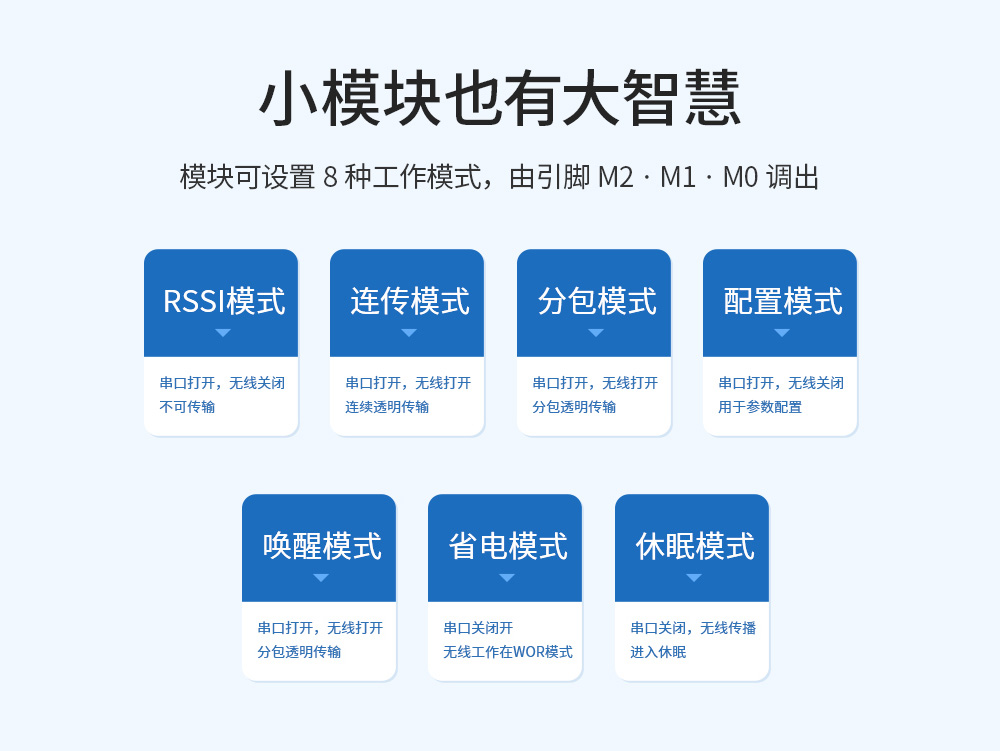

| 18 | M2 | 輸入 | M2M1M0共同組合決定模塊8種工作模式，使用時需外部串聯一個1K的保護電阻 |
| 19 | M1 | 輸入 | M2M1M0共同組合決定模塊8種工作模式，使用時需外部串聯一個1K的保護電阻 |
| 20 | M0 | 輸入 | M2M1M0共同組合決定模塊8種工作模式，使用時需外部串聯一個1K的保護電阻 |
| 產品說明書 |
【用戶手冊】E70-900MT14S2_Usermanual_CN  |
| 開發測試 |
| 【封裝文件】PCB |
| 【3D 文件】E70-900MT14S(3D) |
| 工具軟件 |
| 【通信測試】串口調試助手_XCOM |
| 億佰特簡介 |
| 【企業簡介】 |
| 認證資料 |
【CE認證】E70-CE證書  |
| 【FCC認證】E70-FCC證書 |
| 在線購買 |
| 【億佰特官方淘寶店】：https://item.taobao.com |
| 【阿里巴巴】：https://detail.1688.com |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：support@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://www.sunredled.com/apple-technology.aspx |
| 【聯系郵箱】：support@cdebyte.com |
| 常見問題 |
| ★ 問：協助選型；1.要求模塊采用 ISM頻段 :如 433,315M,2.4G,470-510M,950-960M等均可；2.要求模塊的接口采用SPI，串口或USB口；3.WiFi模塊。 |
| 答：推薦了解下E70/E71/E76系列產品，但都不能全部滿足需求。WiFi模塊推薦使用E103-W02系列產品,如對成本有需求E103-W01。 |
| 產品 型號 | 接口類型 | 芯片方案 | 載波頻率Hz | 發射功率dBm | 測試距離km | 空中速率 bps | 封裝形式 | 產品尺寸mm | 產品特點 | 技術 手冊 | 樣品 購買 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| E70-400M14S1B | UART I/O | CC1312R | 410M 490M | 14 | 1.5 | 20~1000k | 貼片 | 16*26 | 硬件SOC模塊、高速連傳 | ||
| E70-900MT14S | UART | CC1310 | 900M | 14 | 1.5 | 2.5k~168k | 貼片 | 10*10 | 超小體積,高速連續傳輸 | ||
| E70-433MT14S | UART | CC1310 | 433M | 14 | 1.5 | 2.5k~168k | 貼片 | 10*10 | 雙核ARM，高速連續傳輸 | ||
| E70-900T30S | UART I/O | CC1310 | 868M 915M | 30 | 6 | 2.5k~168k | 貼片 | 24*38.5 | 雙核ARM，高速連續傳輸 | ||
| E70-900T14S | UART I/O | CC1310 | 868M 915M | 14 | 1.5 | 2.5~168k | 貼片 | 16*26 | 雙核ARM，高速連續傳輸 | ||
| E70-900T14S2 | UART I/O | CC1310 | 868M 915M | 14 | 1.5 | 2.5~168k | 貼片 | 14*20 | 雙核ARM，高速連續傳輸 | ||
| E70-900M14S1B | UART I/O | CC1312R | 868M 915M | 14 | 1.5 | 20~1000k | 貼片 | 16*26 | ARM處理器，高速連傳 | ||
| E70-915NW30S | UART | - | 915M | 30 | 6.5 | 2.5~168k | 貼片 | 24*38.5 | 星型自組網，200節點并發 | ||
| E70-915NW14S | UART | - | 915M | 14 | 2.5 | 2.5~168k | 貼片 | 16*26 | 星型自組網，200節點并發 | ||
| E70-DTU(433NW30-4G) | - | 4G | - | - | 支持 | 支持 | 壓線/DB9 | 108*75*37 | 星型自組網 | ||
| E70-DTU(433NW30) | RS232 RS485 | - | 433M | 30 | 6.5 | 5k~50k | 壓線 | 82*62*25 | 多發一收,星型自組網,200節點并發 | ||
| E70-DTU(433NW30-ETH) | 以太網 | - | 433M | 30 | 6.5 | 5k~50k | RJ45 | 82*62*25 | 多發一收，星型自組網 | ||
| E70-433NW30S | UART | - | 433M | 30 | 6.5 | 2.5~168k | 貼片 | 24*38.5 | 星型自組網，200節點并發 | ||
| E70-433NW14S | UART | - | 433M | 14 | 2.5 | 2.5~168k | 貼片 | 16*26 | 星型自組網，200節點并發 | ||
| E70-433T14S2 | UART I/O | CC1310 | 433M | 14 | 1.5 | 2.5k~168k | 貼片 | 14 * 20 | 雙核ARM，高速連續傳輸 | ||
| E70-433T30S | UART I/O | CC1310 | 433M | 30 | 6 | 2.5k~168k | 貼片 | 24 * 38.5 | 連續傳輸，雙核ARM | ||
| E70-433T14S | UART I/O | CC1310 | 433M | 14 | 1.5 | 2.5~168k | 貼片 | 16 * 26 | 雙核ARM，高速連續傳輸 |
