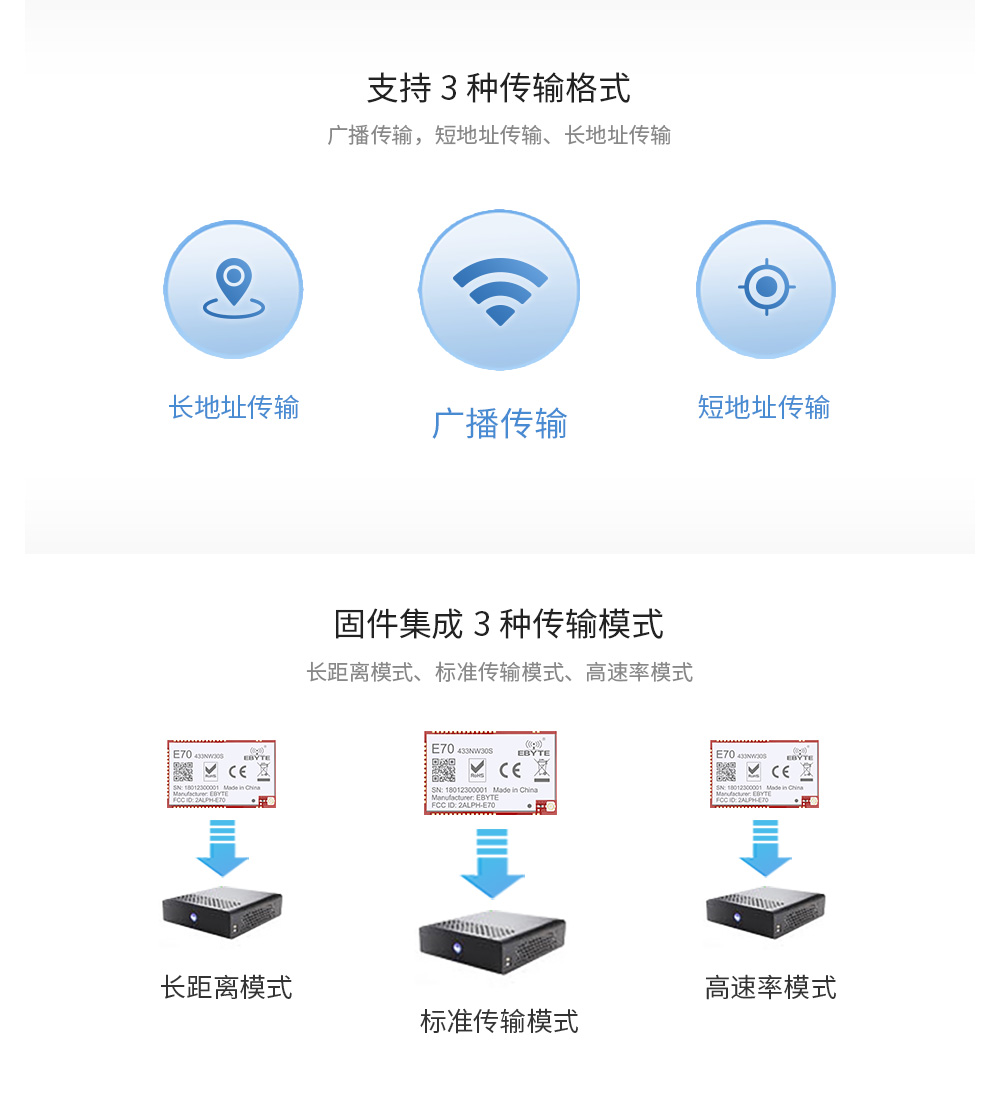

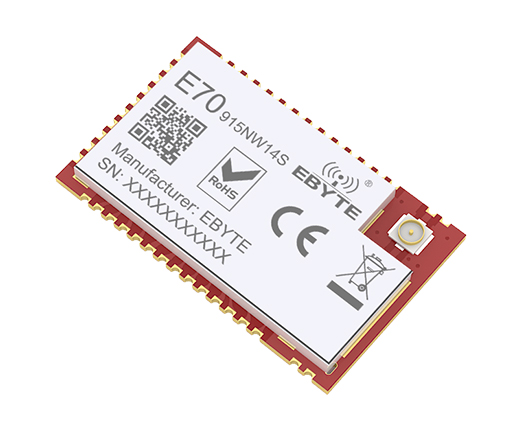

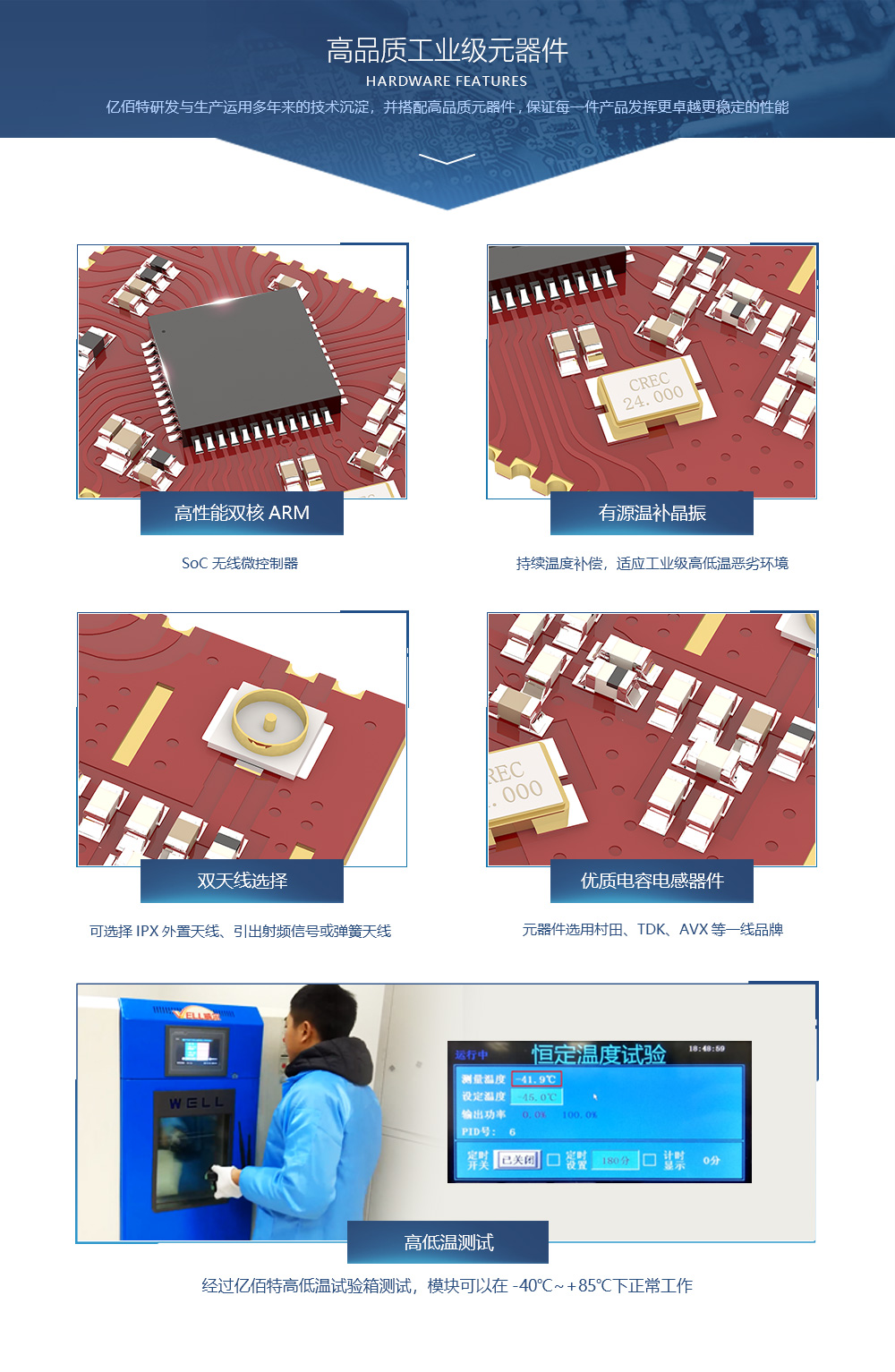

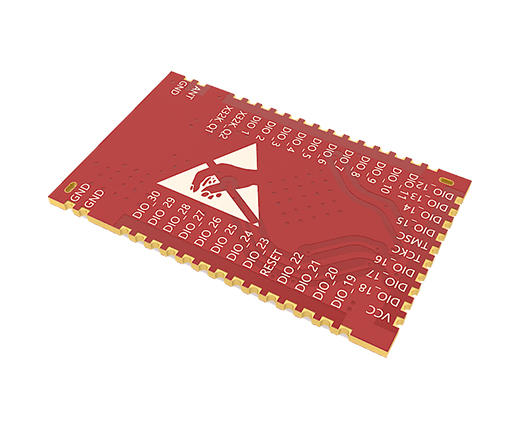

| 射頻參數 | 參數值 | 備注 |
| 工作頻段 | 915 MHz | - |
| 發射功率 | 13.6~15.3 dBm | 出廠默認 14dBm（約25mW） |
| 接收靈敏度 | -110 dBm | 空速 5kbps |
| 空中速率 | 5k，50kbps | 用戶編程控制 |
| 實測距離 | 2500米 | 晴朗空曠環境，最大功率，天線增益5dBi，高度2.5m，空速 5kbps |
| 硬件參數 | 參數值 | 備注 |
| 尺寸大小 | 16 * 26 mm | 不含SMA |
| 天線形式 | IPEX/郵票孔 | 等效阻抗約 50 歐姆 |
| 通信接口 | UART串口 | |
| 封裝方式 | 貼片 | |
| 緩存容量 | 512字節 |
| 電氣參數 | 最小值 | 典型值 | 最大值 | 單位 | 條件 |
| 電源電壓 | 2.2 | 3.3 | 3.8 | V | ≥3.3V 可保證輸出功率 |
| 通信電平 | 2.5 | 3.3 | 3.6 | V | 使用 5V TTL 有風險燒毀 |
| 發射電流 | - | 27 | - | mA | 瞬時功耗 |
| 接收電流 | 7 | 8 | 10 | mA | |
| 休眠電流 | 0.5 | 1 | 2 | μA | 軟件關斷 |
| 工作溫度 | -40 | 20 | +85 | ℃ | |
| 工作濕度 | 10 | 60 | 90 | % | |
| 儲存溫度 | -40 | 20 | +125 | ℃ |
| 序號 | 引腳 | 引腳方向 | 備注 |
| 1、16、27、41、42 | GND | 參考地 | 模塊地線 |
| 3-15、23-24、29-31、33-34、36-40 | NC | 保留腳 | 保留未用，需懸空 |
| 2 | ANT | - | 天線（50歐姆特性阻抗） |
| 17 | M0 | 輸入 | M1M0共同組合決定模塊4種工作模式 使用時需外部串聯一個1K的保護電阻，并且加一個1M的上拉電阻 （不可懸空，如不使用可接地） |
| 18 | M1 | 輸入 | M1M0共同組合決定模塊4種工作模式 使用時需外部串聯一個1K的保護電阻，并且加一個1M的上拉電阻 （不可懸空，如不使用可接地） |
| 19 | RXD | 輸入 | TTL串口輸入，連接到外部TXD輸出引腳。可配置為漏極開路或上拉輸入，詳見參數 設置 |
| 20 | TXD | 輸出 | TTL串口輸出，連接到外部RXD輸入引腳?？膳渲脼?/span>漏極開路或推挽輸出，詳見參數 設置 |
| 21 | TMSC | 輸入 | JTAG TMSC |
| 22 | TCKC | 輸入 | JTAG TCKC |
| 25 | AUX | 輸出 | 用于指示模塊工作狀態，用戶喚醒外部MCU，上電自檢初始化期間輸出低電平 可配置為漏極開路輸出，或推挽輸出，詳見參數設置 使用時需外部串聯一個1K的保護電阻 （可以懸空） |
| 26 | VCC | - | 模塊電源正參考，電壓范圍：2.2V ~ 3.8V DC |
| 28 | ACK | 輸出 | 用戶指示模塊數據發送結果，發送前拉低，成功后拉高。 可配置為漏極開路輸出，或推挽輸出 使用時需外部串聯一個1K的保護電阻 （可以懸空） |
| 32 | RESET | 輸入 | 模塊復位腳 |
| 35 | LINK | 輸出 | 用于指示模塊當前網絡連接狀態。 可配置為漏極開路輸出，或推挽輸出，詳見參數設置 使用時需外部串聯一個1K的保護電阻 （可以懸空） |
