協議轉換：CAN轉TTL

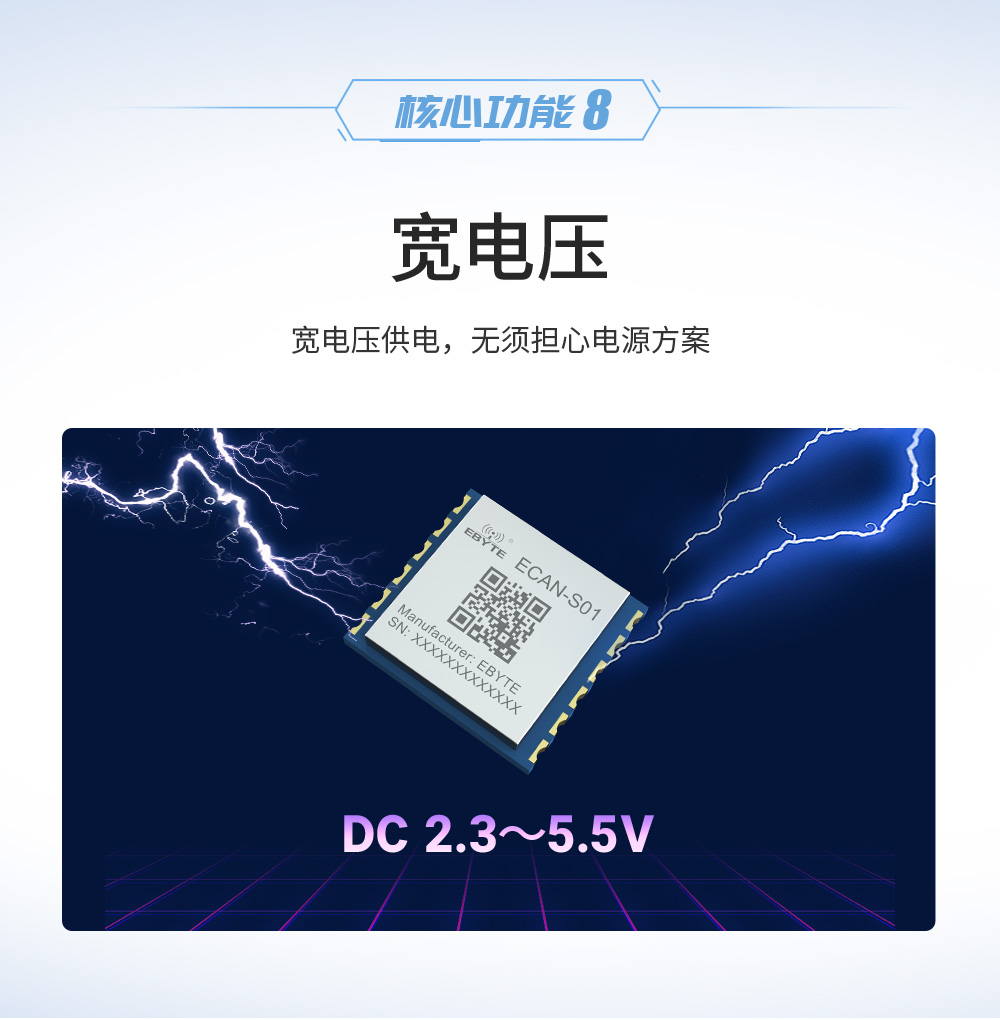

工作電壓：2.3～5.5V
CAN波特率：6k-1Mbps

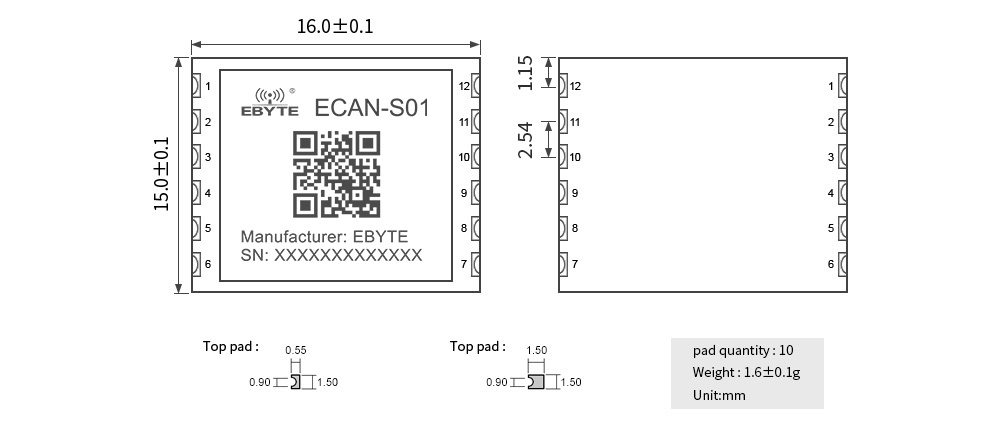

產品尺寸：15*16/50*23mm
產品重量：1.41g/100g

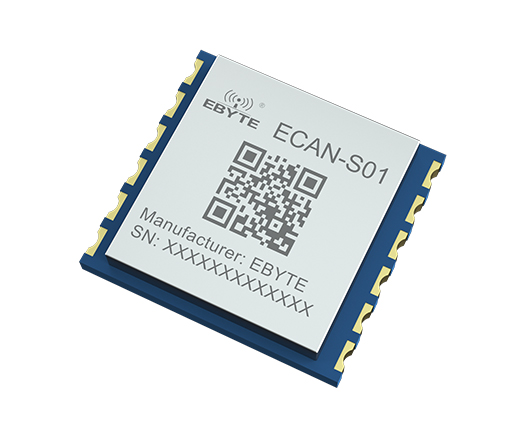

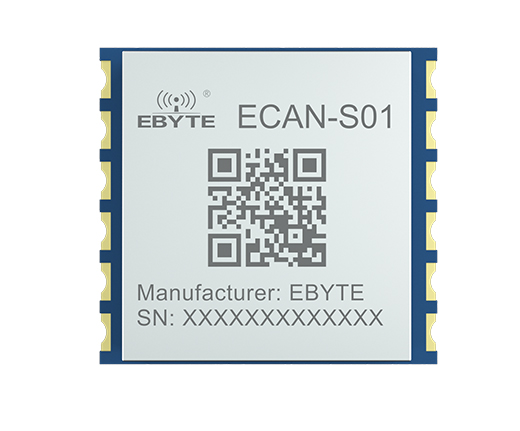

產品簡介：ECAN-S01是成都億佰特電子科技公司有限公司自主研發的一款小型智能協議轉換模塊。產品可實現CAN與TTL不同協議數據之間的雙向轉換。ECAN-S01 智能協議轉換器具有體積小巧、方便安裝等特點，在 CAN-BUS 類產品開發、數據分析應用中具有極高的性價比，是工程應用、項目調試及產品開發的可靠助手。
| 主要參數 | 參數值 |
| 電源電壓 | 2.3V～5.5V |
| 工作電流 | 待機電流：17.5mA@5V 發送電流：20mA@5V |
| 工作溫度 | -40℃～85℃，工業級 |
| 通信電平 | 3.3V，若接5V，需電平轉換 |
| 工作濕度 | 10%～90%，相對濕度，無冷凝 |
| 串口波特率 | 115200 bps |
| 奇偶校驗 | 無 |
| 數據位 | 7 |
| 停止位 | 1 |
| 流控 | 關 |
| CAN波特率 | 100K bps |
| CAN ID | 0x00000000 |
| 透傳模式 | 接收所有數據類型 |
| 引腳序號 | 引腳名稱 | 引腳用途 |
| 1 | VCC | 輸入電源正 |
| 2 | GND | 電源輸入負極/地 |
| 3 | TX | 模塊發送端 |
| 4 | RX | 模塊接收端 |
| 5 | CANL | CAN總線腳 |
| 6 | CANH | CAN總線腳 |
| 7 | NC | 無 |
| 8 | NC | 無 |
| 9 | RESTORE | 低電平五秒恢復默認參數 |
| 10 | CFG | 低電平進入配置模式 |
| 11 | SET | CAN總線上有數據引腳電平為低 |
| 12 | RST | 復位引腳 |
