網口規格：標準RJ45
工作電壓：DC 8~28V
產品尺寸：94*28*27mm

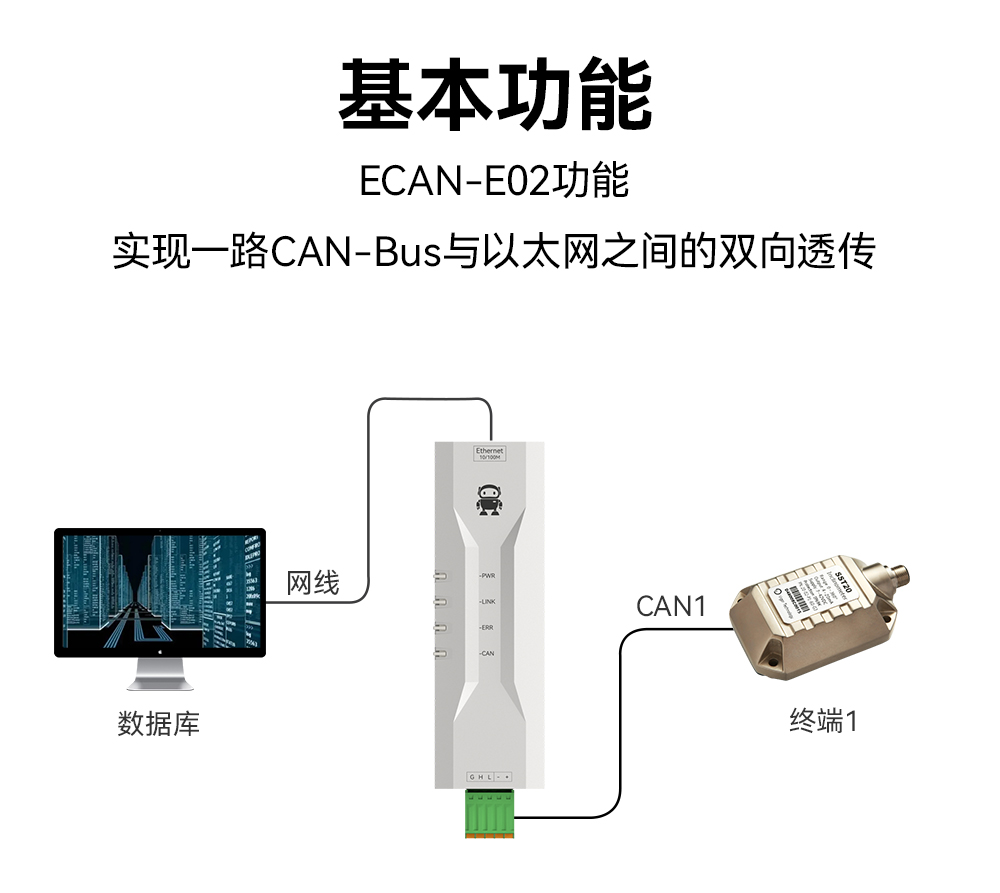

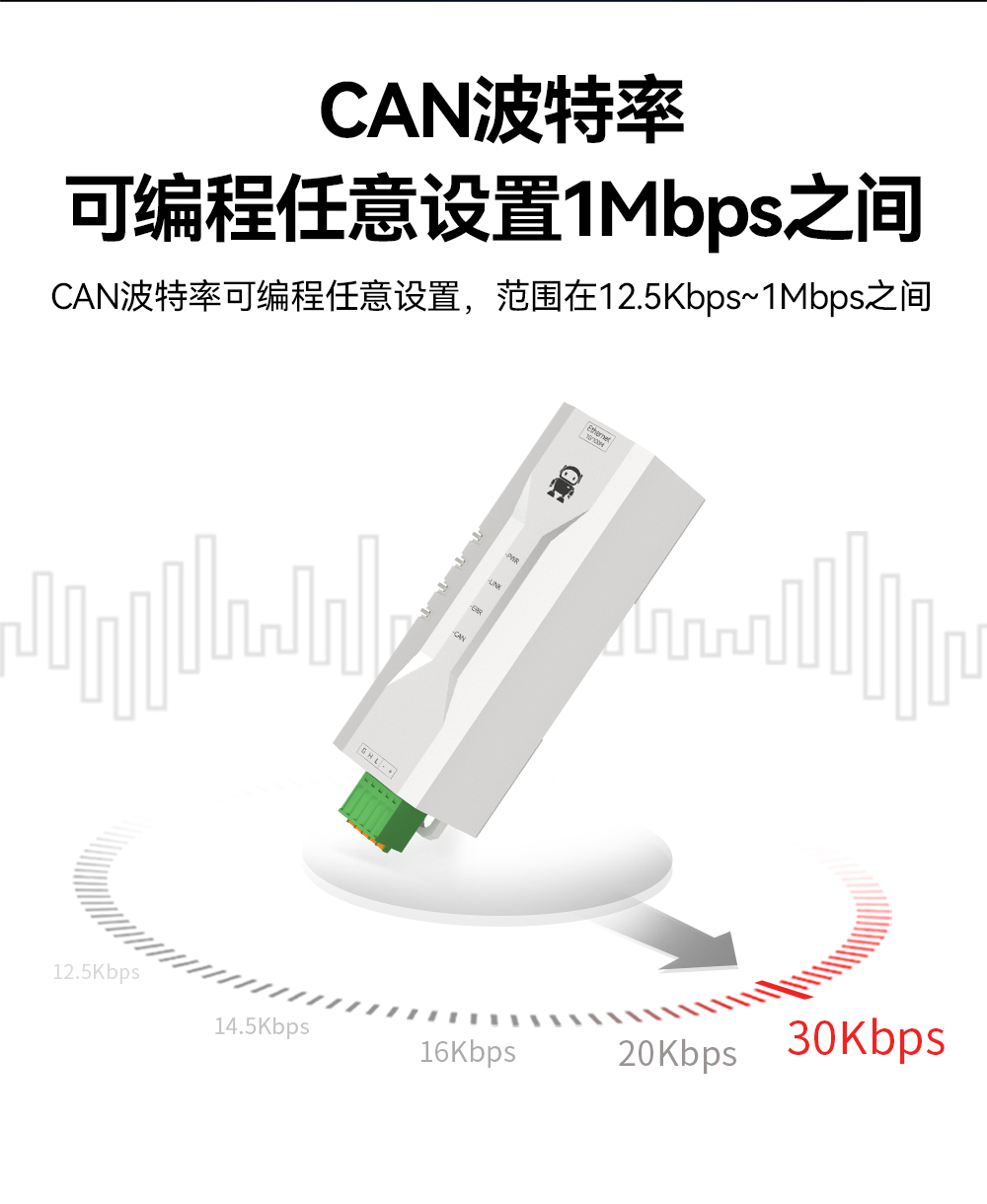

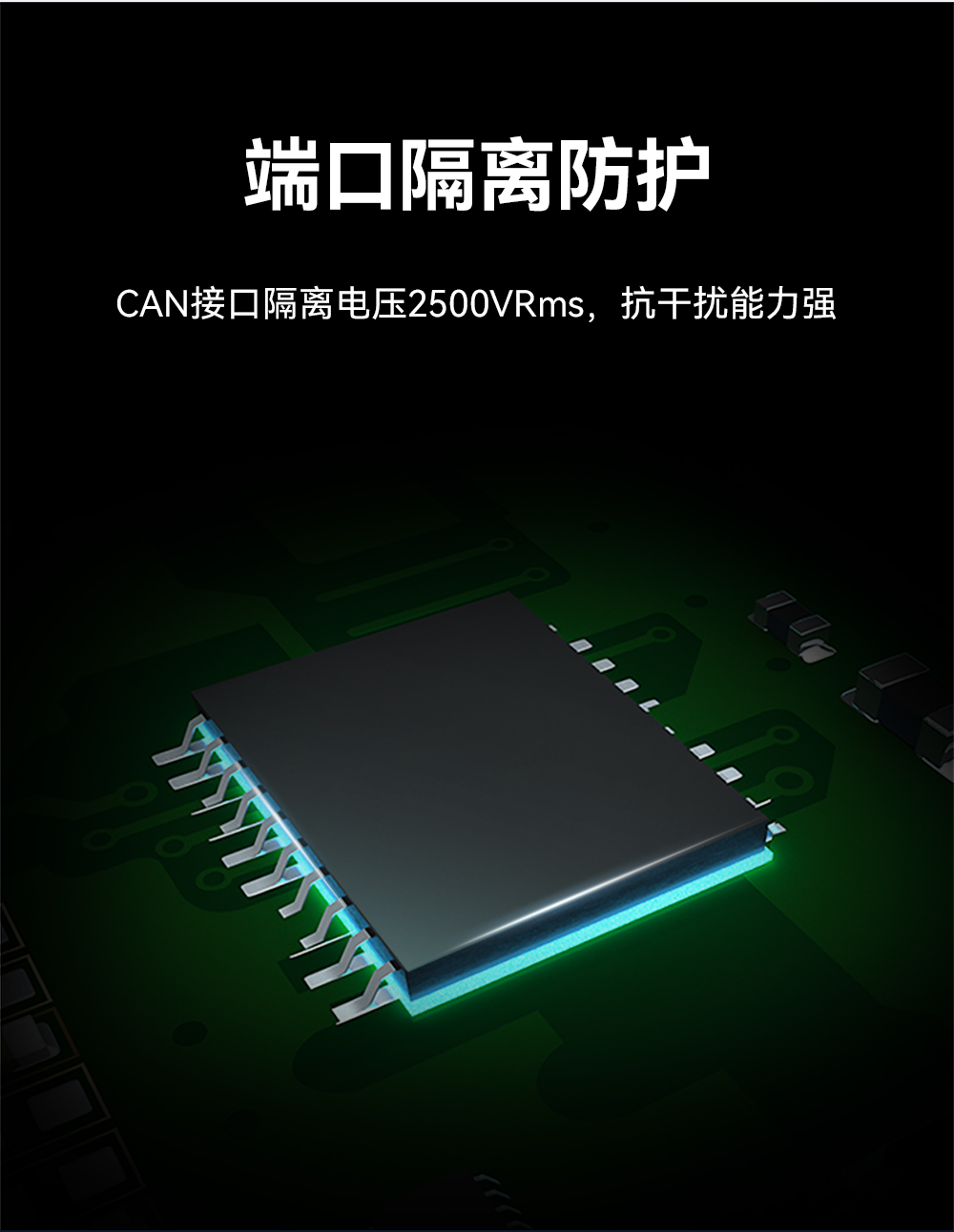

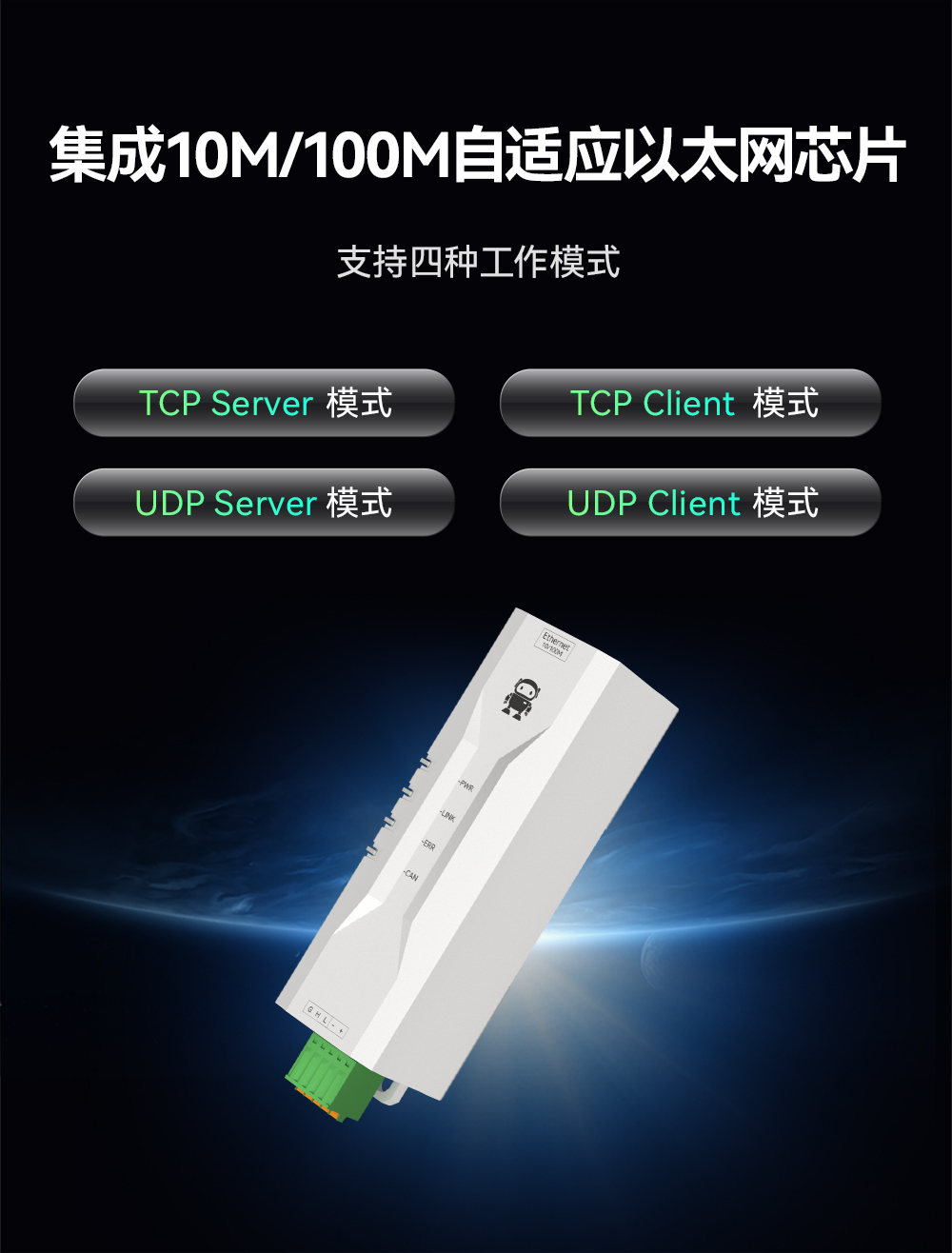

產品簡介：ECAN-E02是一款高性能工業級以太網與CAN-bus的數據轉換設備，CAN轉換器模組內部集成了1路CAN-bus接口、1路EtherNet接口，支持TCP/UDP協議，可以輕松完成CAN-bus網絡和以太網網絡的互通。該CAN轉換器模組支持在-40℃～85℃的溫度范圍內工作。CAN轉換器具有一路10M/100M以太網接口，CAN接口高防護，增加隔離；1路CAN口通信最高波特率為1Mbps，具有TCP Server、TCP Client、UDP等多種工作模式，可通過上位機配置軟件配置參數。產品噴涂三防漆，具有“防霉菌”“防潮濕”“防鹽霧”等功能。
| 序號 | 項目 | 規格 |

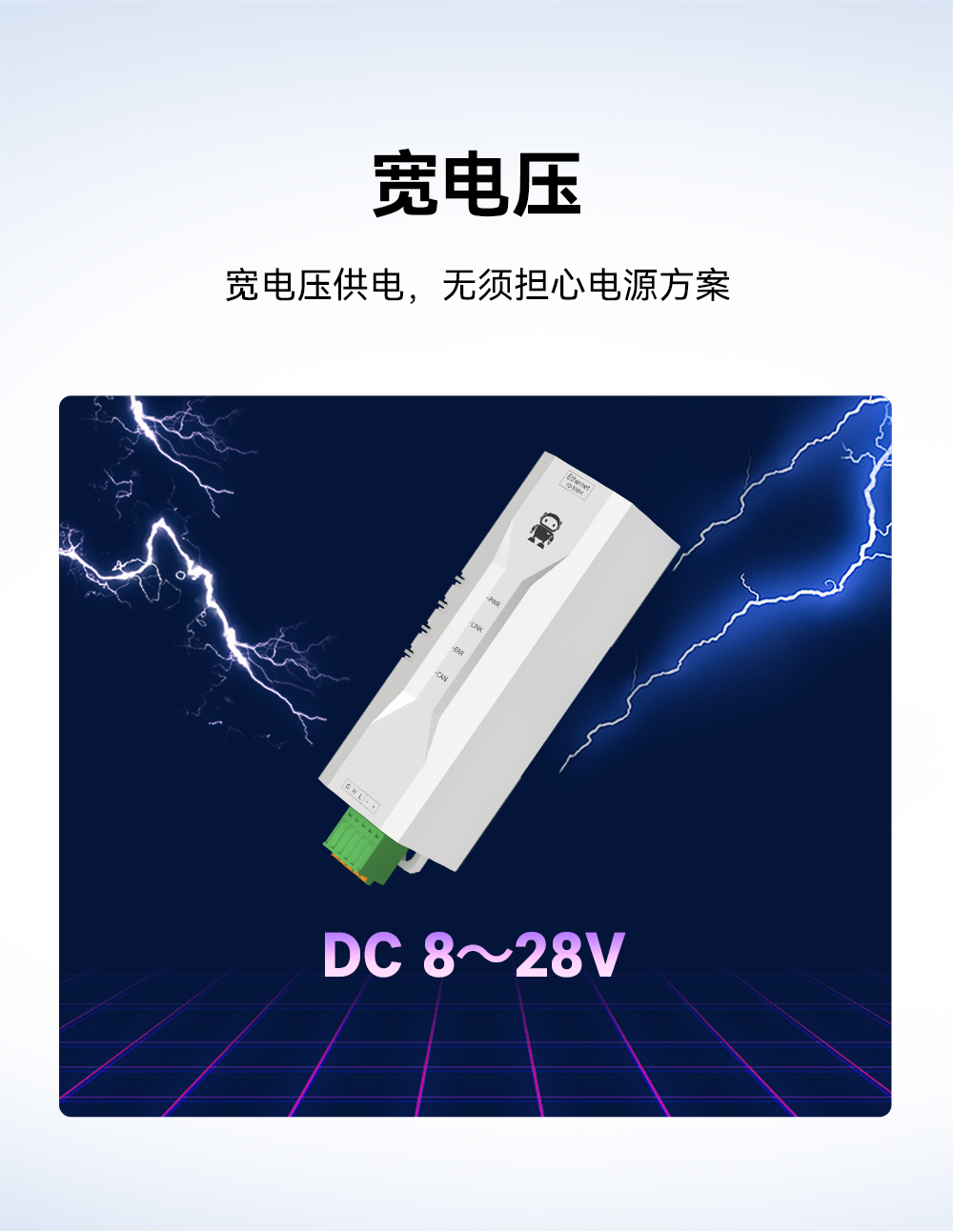

| 1 | 電源電壓 | DC 8~28 V，超過28V可能會燒毀，推薦12V或者24V供電 |
| 2 | 網口規格 | 標準RJ45，支持10M/100M |
| 3 | 網絡協議 | IP、 TCP/UDP、MOTT |
| 4 | 簡單透?jìng)鞣绞?/span> | TCP Server、TCP Client、 UDP Server、 UDP Client |
| 5 | TCP Server連接 | 最大支持 10 路 TCP 連接 |
| 6 | IP 獲取方式 | 靜態IP、 DHCP |
| 7 | 用戶配置 | 上位機配置/網頁配置 |

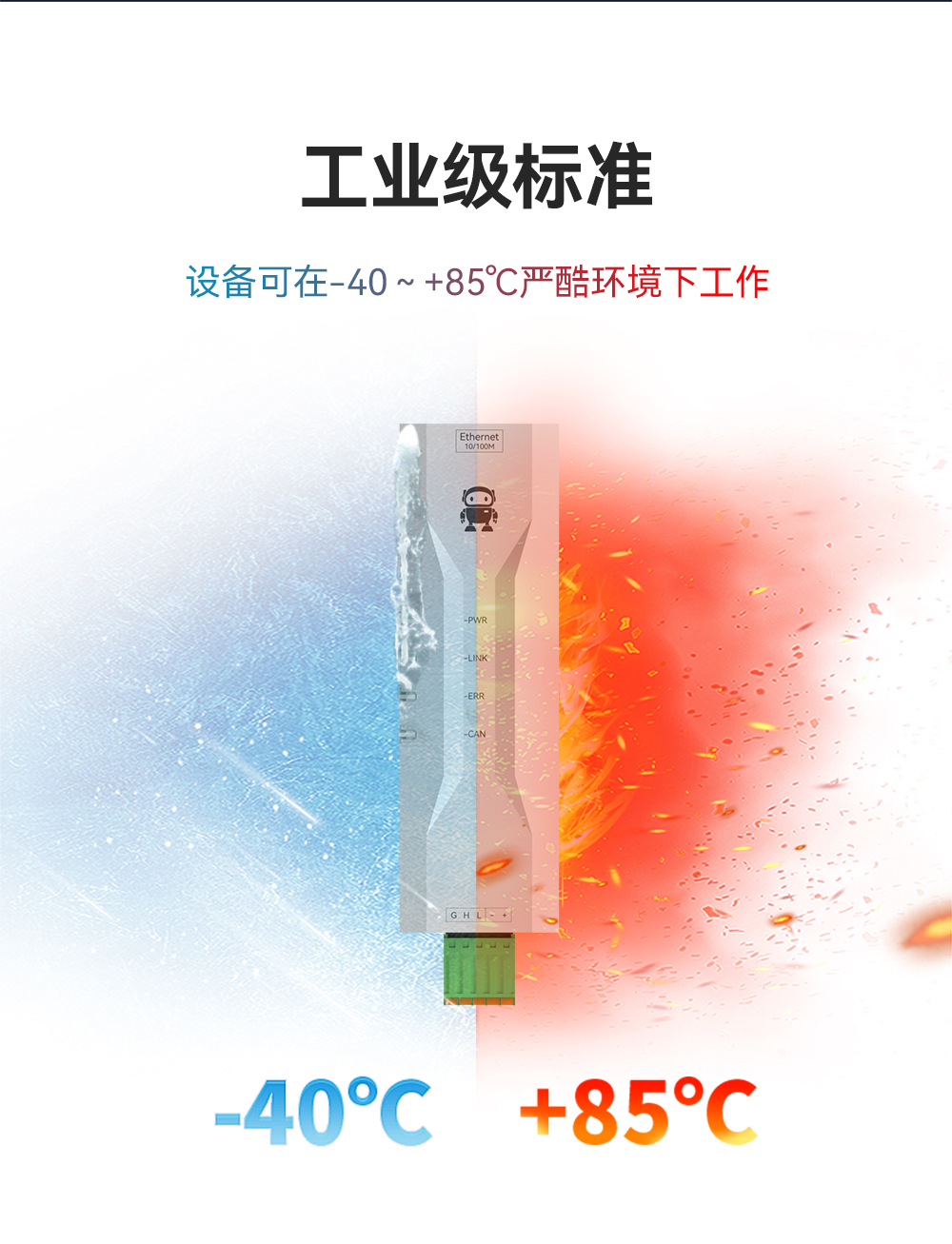

| 8 | 工作溫度 | -40~+85C，工業級 |
| 9 | 工作濕度 | 10%~ 90%，相對濕度，無冷凝 |
| 10 | 尺寸大小 | 見尺寸圖 |
| 11 | 儲存溫度 | 40-+85C，工業級 |

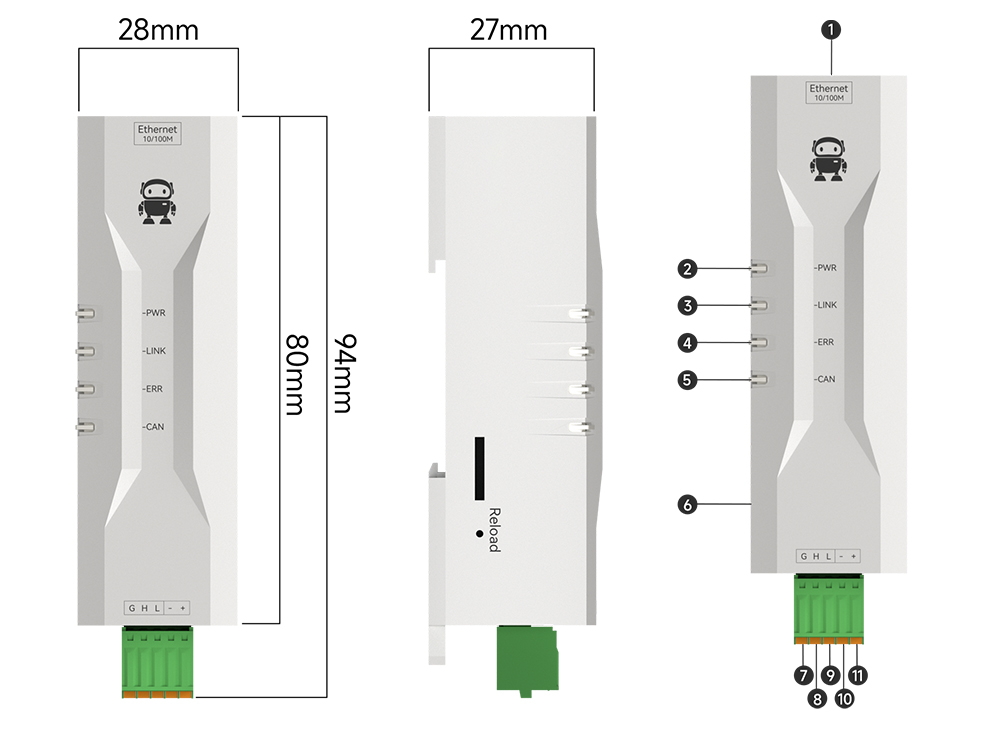

| 序號 | 標識名稱 | 功能說明 |
| 1 | ETHERNET | 以太網接口，標準 RJ45 接口，與設備或者 PC 相連接 |
| 2 | PWR | 電源指示燈（藍燈常亮） |
| 3 | LINK | 網線接入指示燈（綠燈閃爍） |
| 4 | ERR | 報錯指示燈（紅） |
| 5 | CAN | CAN 數據燈（黃） |

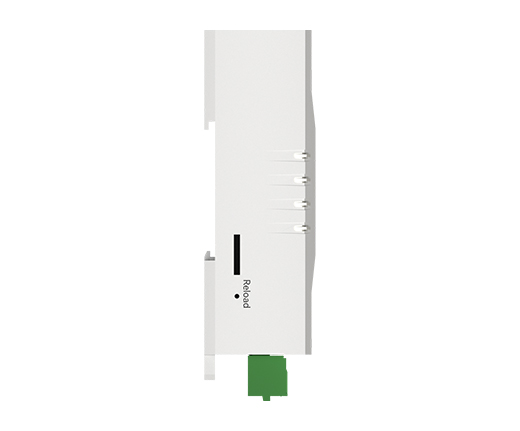

| 6 | Reload | Reload 按鍵，長按 5s-10s 恢復出廠 |
| 7 | CAN_G | CAN2 通道總線地 |
| 8 | CAN_H | CAN2 通道總線高 |
| 9 | CAN_L | CAN2 通道總線低 |
| 10 | V- | 電源輸入負 |
| 11 | V+ | 電源輸入正 |
