工作電壓：8V~28VDC
接口規格：CAN-3.81mm鳳凰接線端子/光纖-SC接口，單模單纖
產品尺寸：84*82*25mm
產品重量：400g

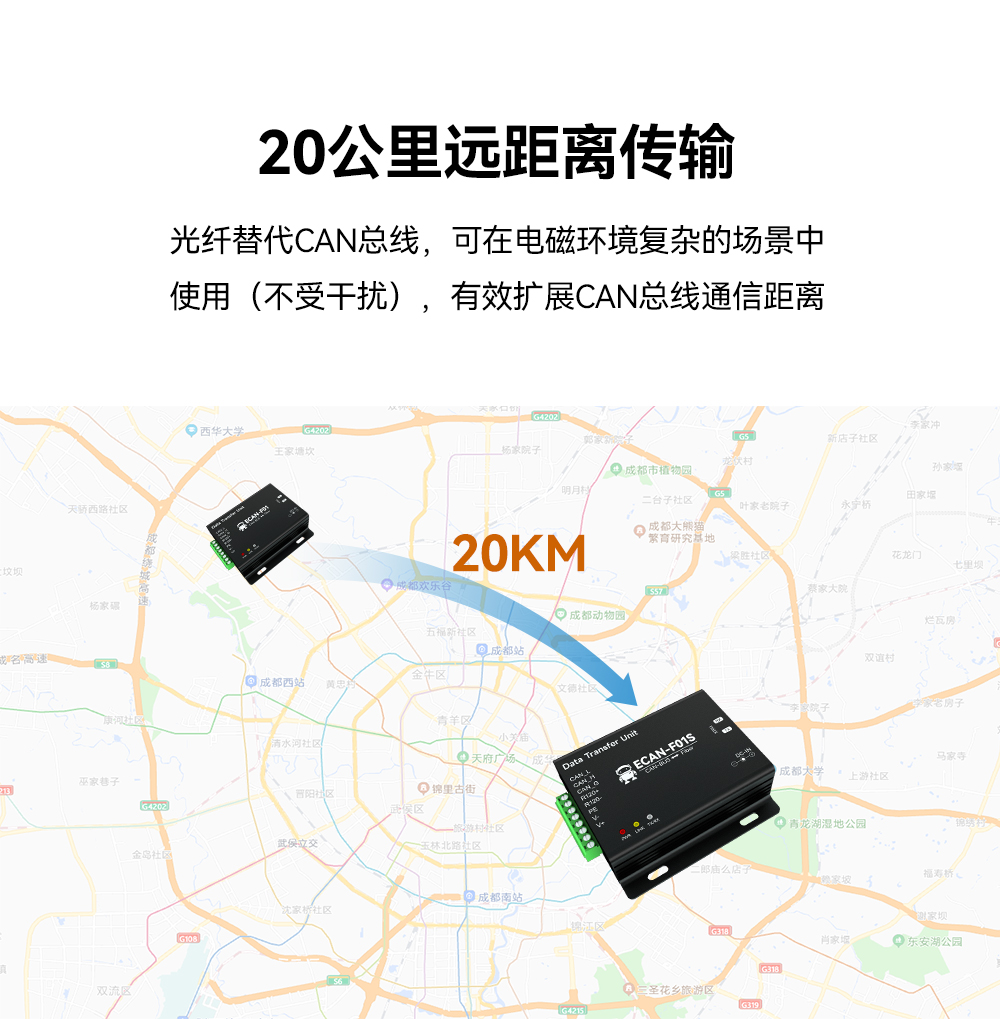

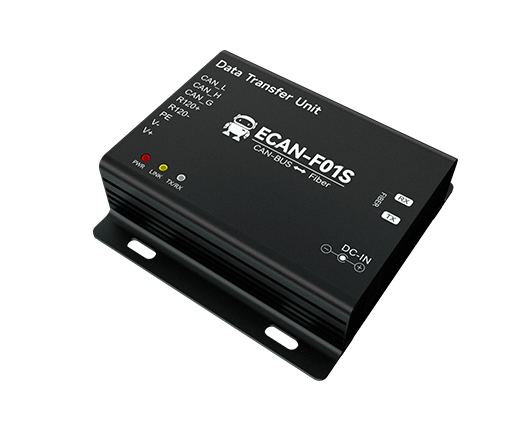

產品簡介：ECAN-F01S是一款單路高性能CAN轉光纖通信的設備。光纖的低傳輸損耗使傳輸距離和穩定性大大增加。可用于波特率高達500Kbps 的CAN網絡。支持透明傳輸，使其適用于多種應用場合。ECAN-F01S支持自適應波特率，在連接于CAN網絡后，可自動調整與網絡匹配的波特率，最高可達500Kbps。同時設備具備電氣保護和內置1200電阻，采用單模單纖的設計也給安裝帶來便利。產品噴涂三防漆，具有“防霉菌”“防潮濕”“防鹽霧”等功能。
| 主要參數 | 參數值 |
| 電源電壓 | 8V~28VDC，超過 28V 可能會燒毀，推薦 12V 或者 24V 供電 |
| 接口規格 | CAN：3.81mm 鳳凰接線端子 光纖：SC 接口，單模單纖 |
| 簡單透?jìng)鞣绞?br /> | 透?jìng)?br /> |
| 工作溫度 | -40 ～ +85℃，工業級1000幀/秒 |
| 工作濕度 | 10% ～90%，相對濕度，無冷凝 |

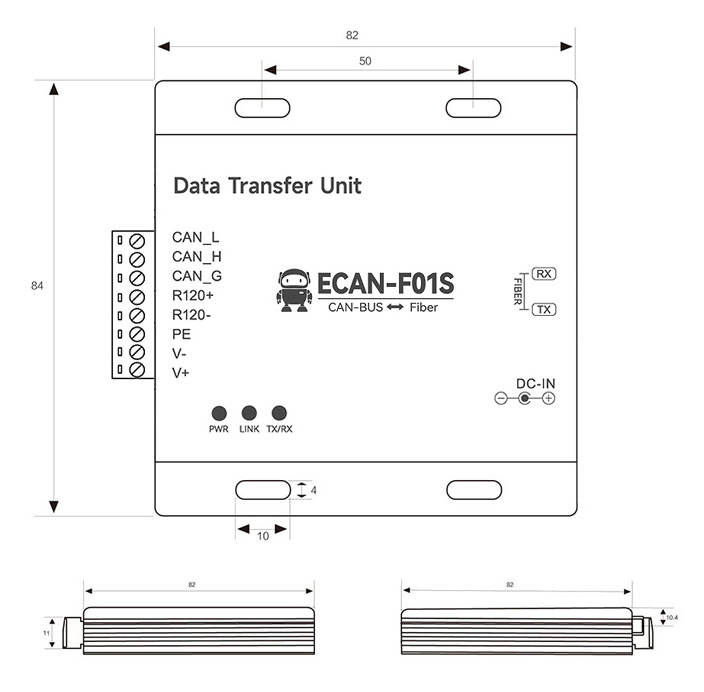

| 尺寸大小 | 84*82*24mm |
| 平均重量 | 125g±5g |
| 儲存溫度 | -40～+125℃，工業級 |

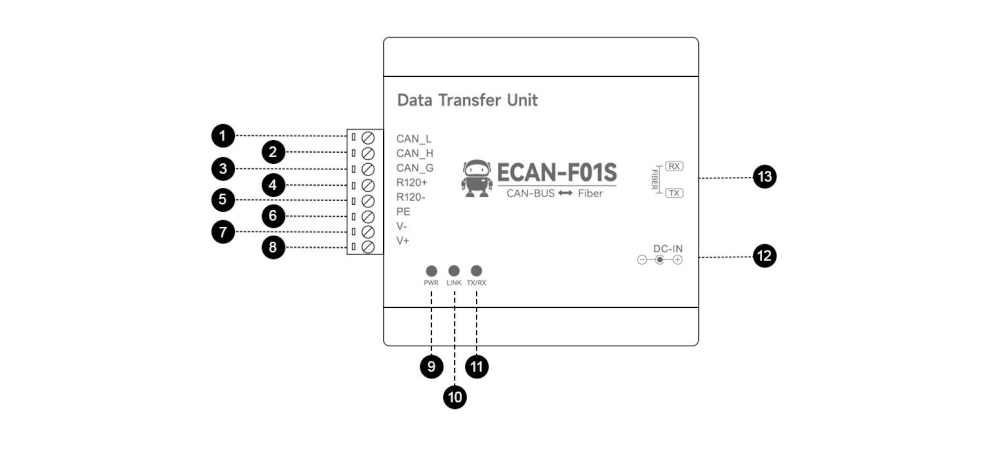

| 腳號 | 功能 | 說明 |
| 1 | CAN_L | CAN 通道總線低，3.81mm 鳳凰接線端子 |
| 2 | CAN_H | CAN 通道總線高，3.81mm 鳳凰接線端子 |
| 3 | CAN_G | CAN 通道總線地，3.81mm 鳳凰接線端子 |

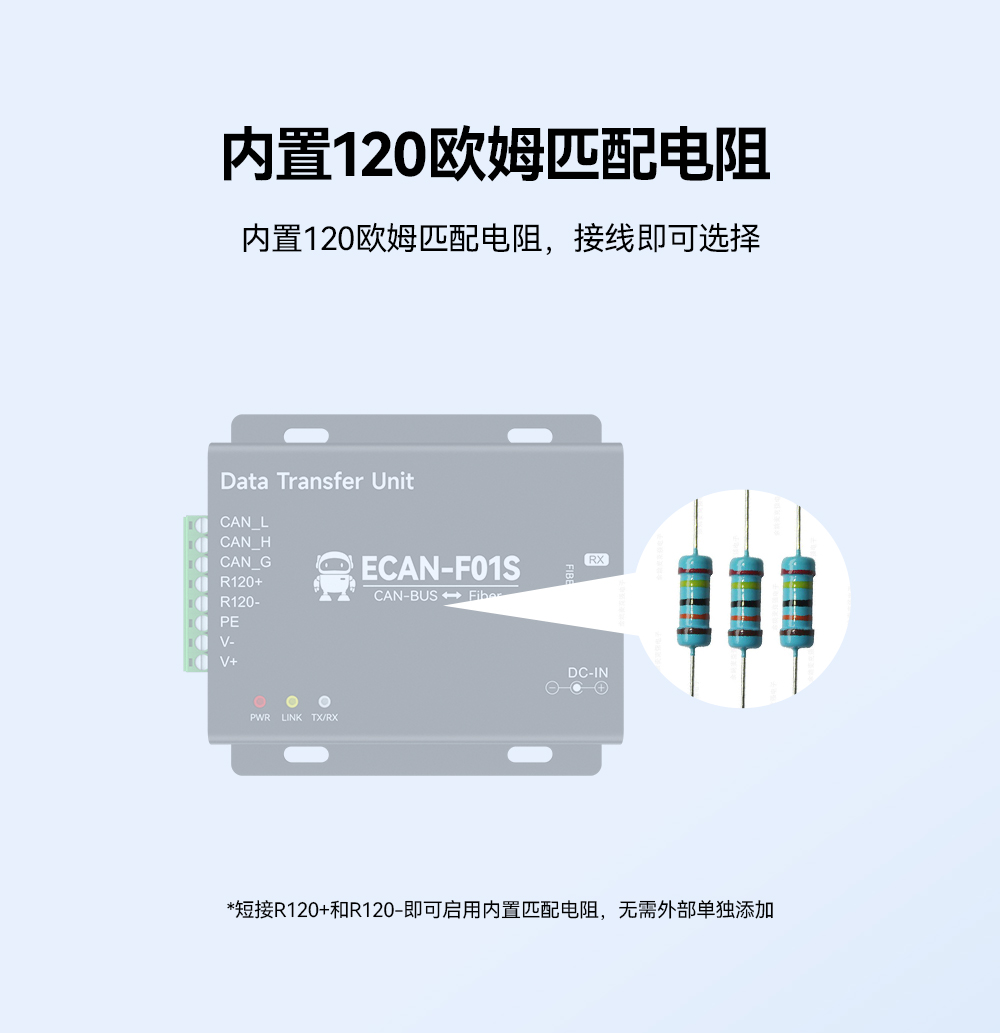

| 4 | R120+ | CAN 通道 120 歐電阻接入端 |
| 5 | R120- | CAN 通道 120 歐電阻接入端 |
| 6 | PE | 接大地 |
| 7 | V- | 電源負極，3.81mm 鳳凰接線端子，8-28VDC，和 DC 座接口二選一 |
| 8 | V+ | 電源正極，3.81mm 鳳凰接線端子，8-28VDC，和 DC 座接口二選一 |
| 9 | PWR | 電源指示燈（紅色） |

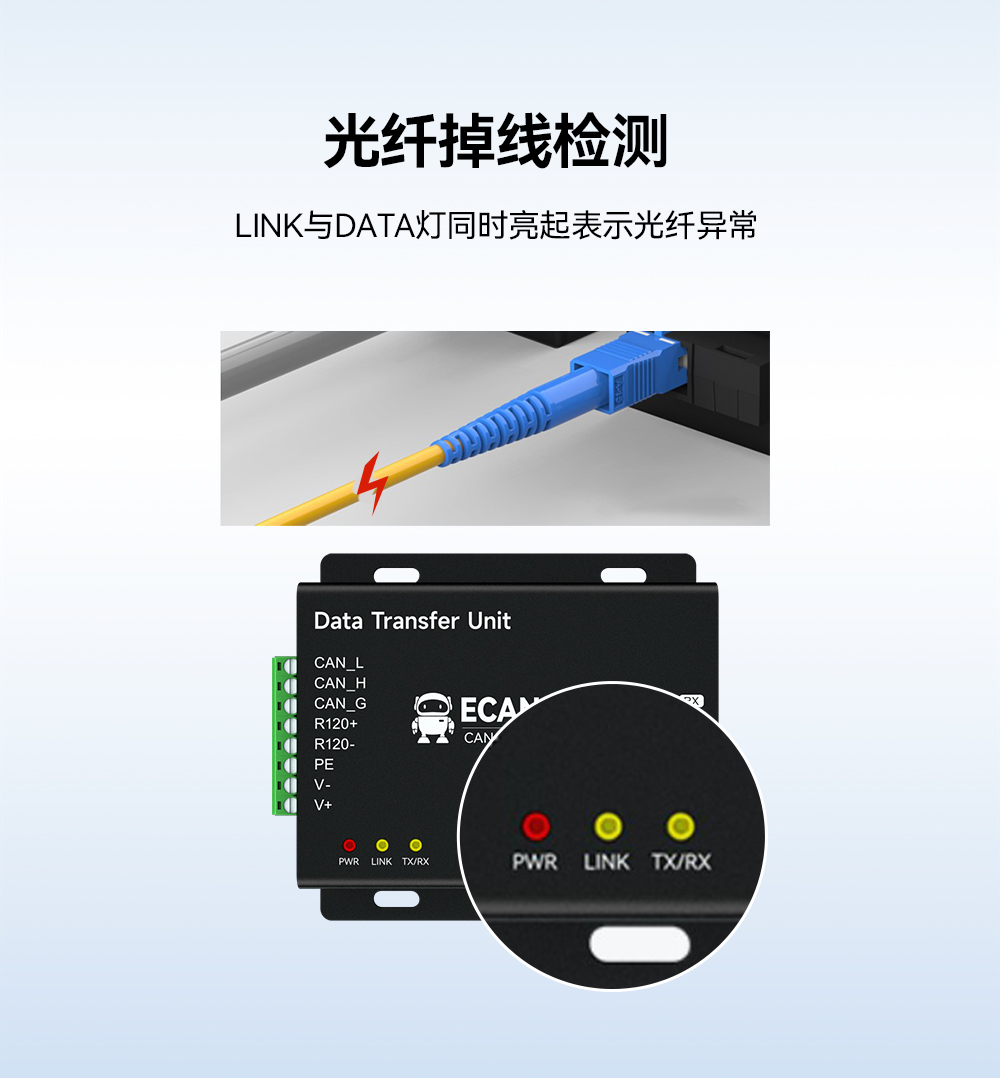

| 10 | LINK | 光纖接入指示燈（黃色），未接入光纖亮，接入光纖滅 |
| 11 | DATA | 數據收發指示燈（藍綠雙色），發送數據亮綠燈，接收數據亮藍燈 |
| 12 | DC_IN | 電源接口，標準 5.5*2.0 電源座，8-28VDC，和鳳凰端子接口二選一 |
| 13 | FIBER | 光纖接口，SC 接口，單模單纖 |
