芯片方案：CC1101
工作頻率：410-450MHz
發射功率：10dBm
通信距離：1.5km
產品尺寸：16 * 26 mm
產品重量：1.2g

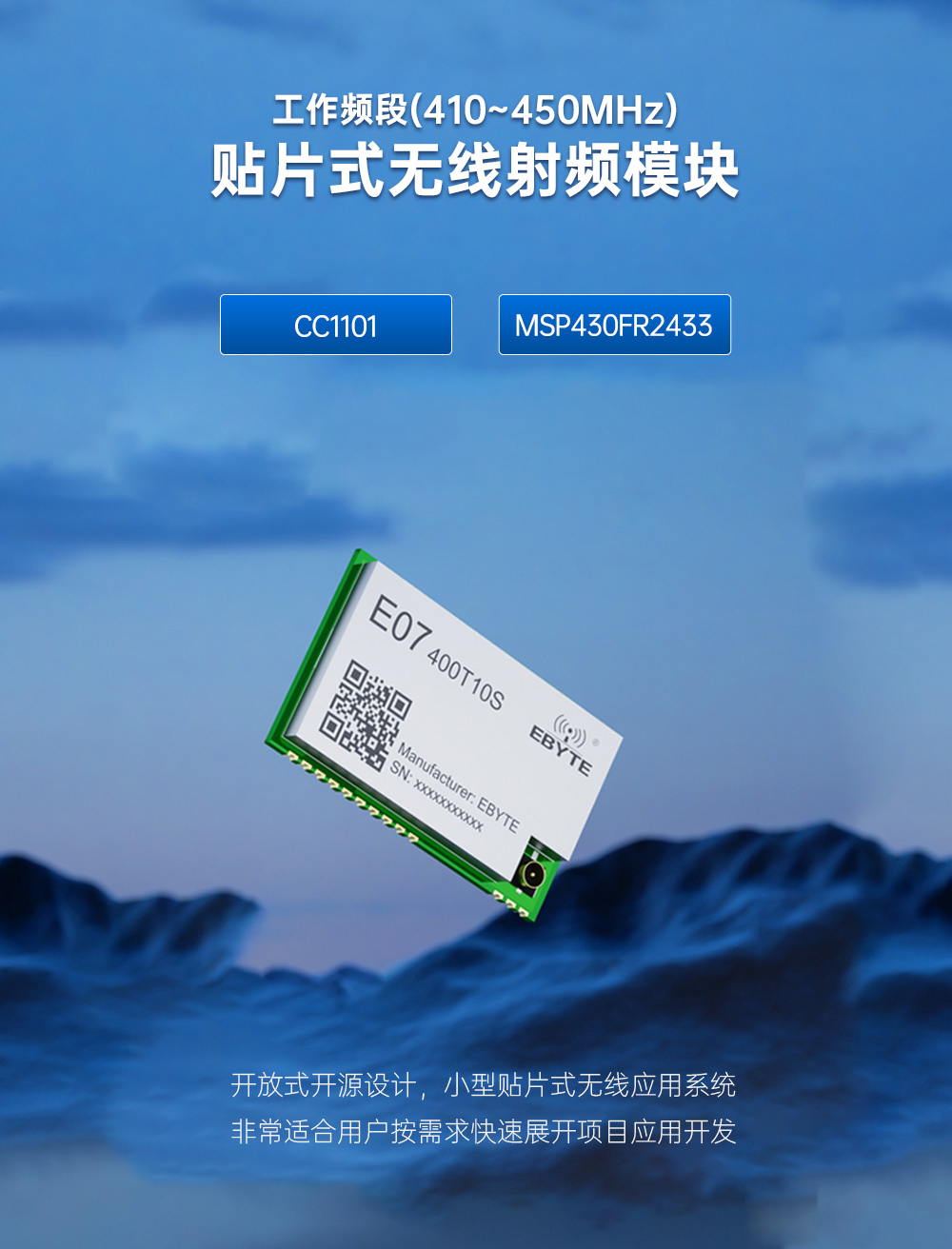

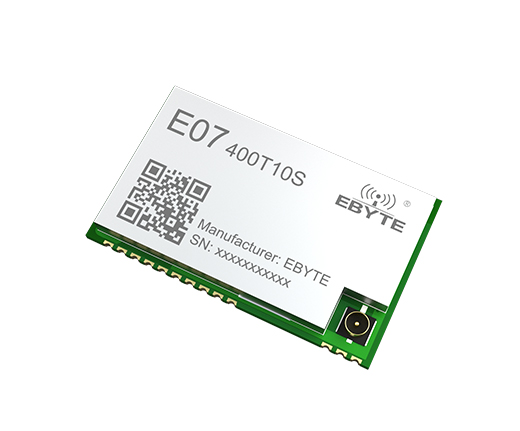

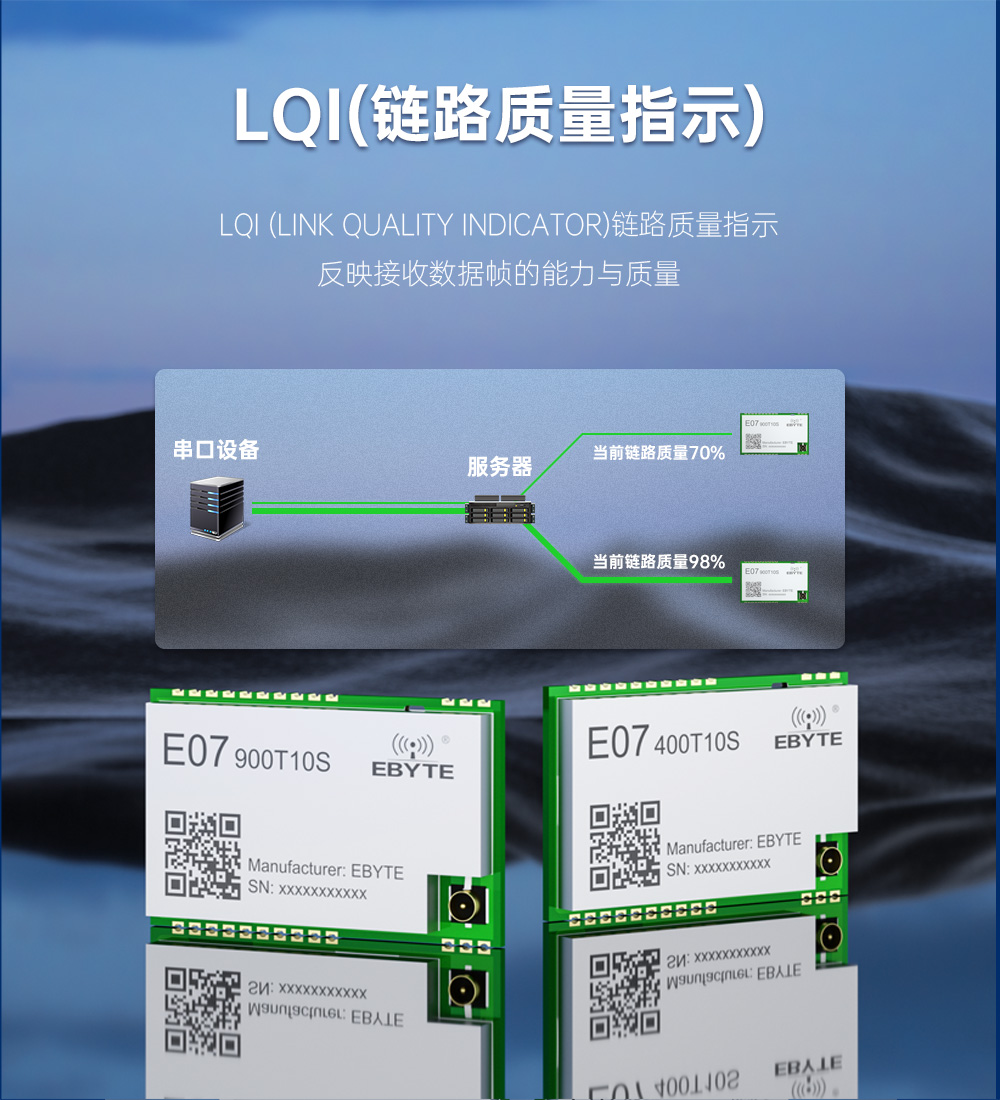

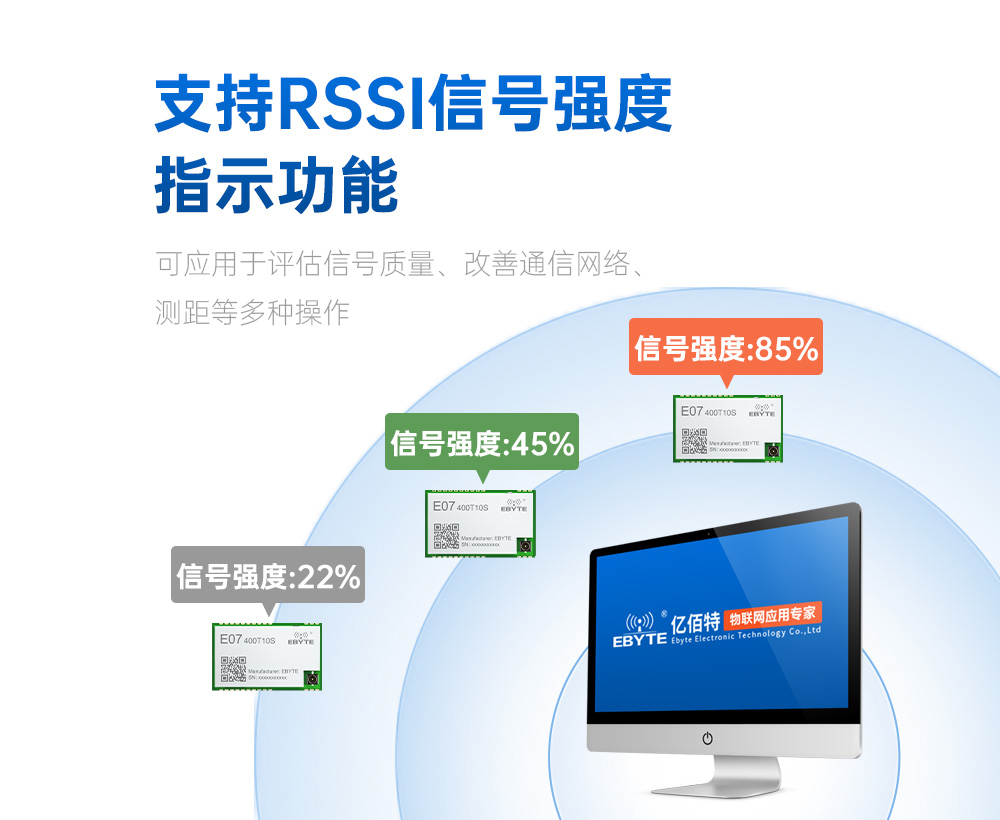

產品簡介：E07-400T10S 是基于美國德州儀器（TI）生產的 MSP430FR2433 和CC1101 為核心自主研發的410-450MHz貼片式無線模塊，支持用戶二次開發。該模塊主要針對智能家庭、工業、科研和醫療以及短距離無線通信設備。
| 主要參數 | 描述 | 備注 |
| 參考距離 | 1.5km | 晴朗空曠環境，最大功率，天線增益 5dBi，高度 2.5m，空速 1.2kbps |
| FIFO | 64Byte | 單次發送最大長度 |
| 晶振頻率 | 26MHz | 外部晶振 |

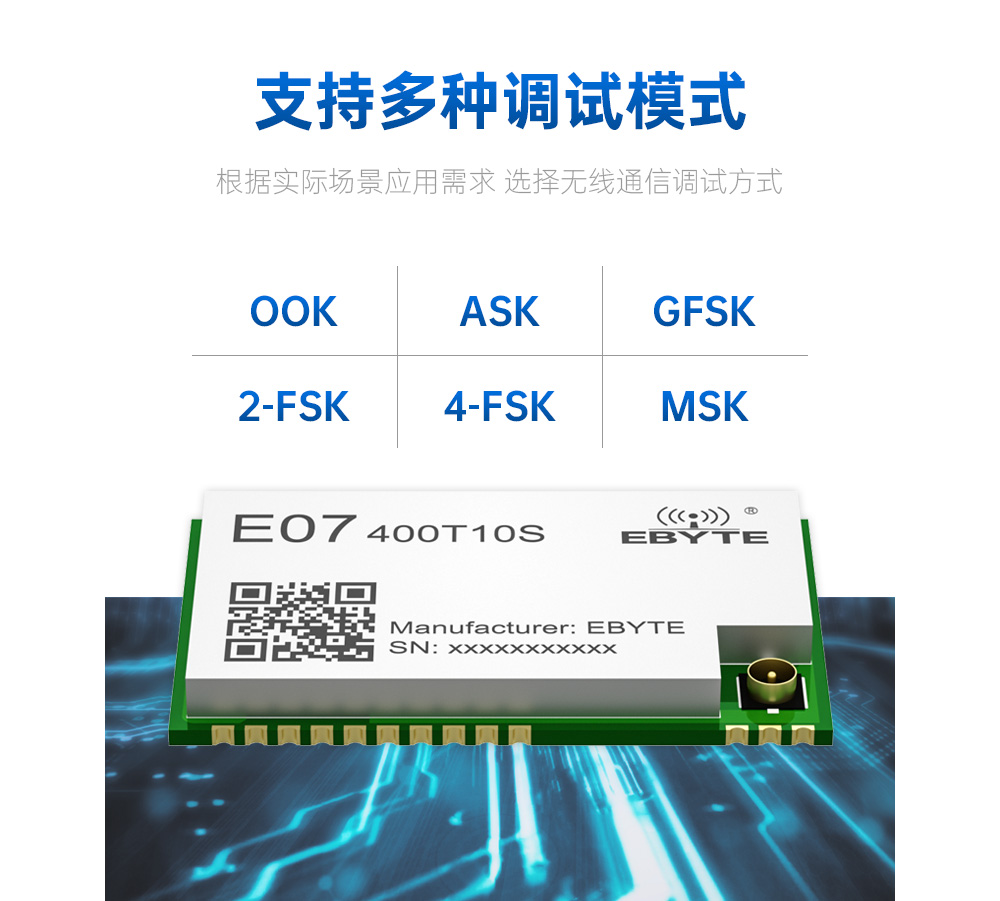

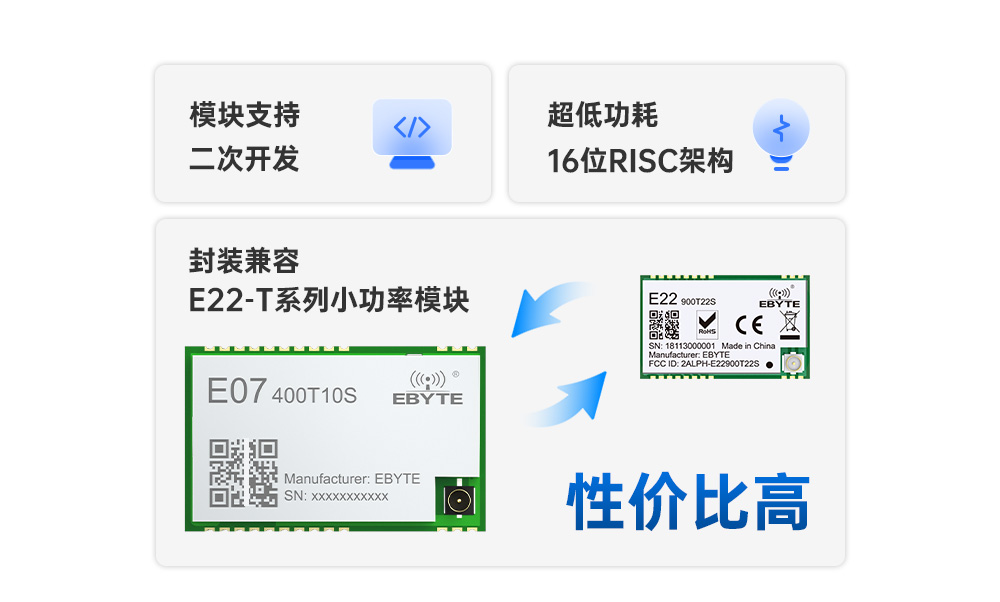

| 調制方式 | GFSK(推薦) | 支持 OOK、ASK、GFSK、2-FSK、4-FSK 和 MSK |
| 封裝方式 | 貼片郵票孔 | 半孔，孔間距 1.27mm |

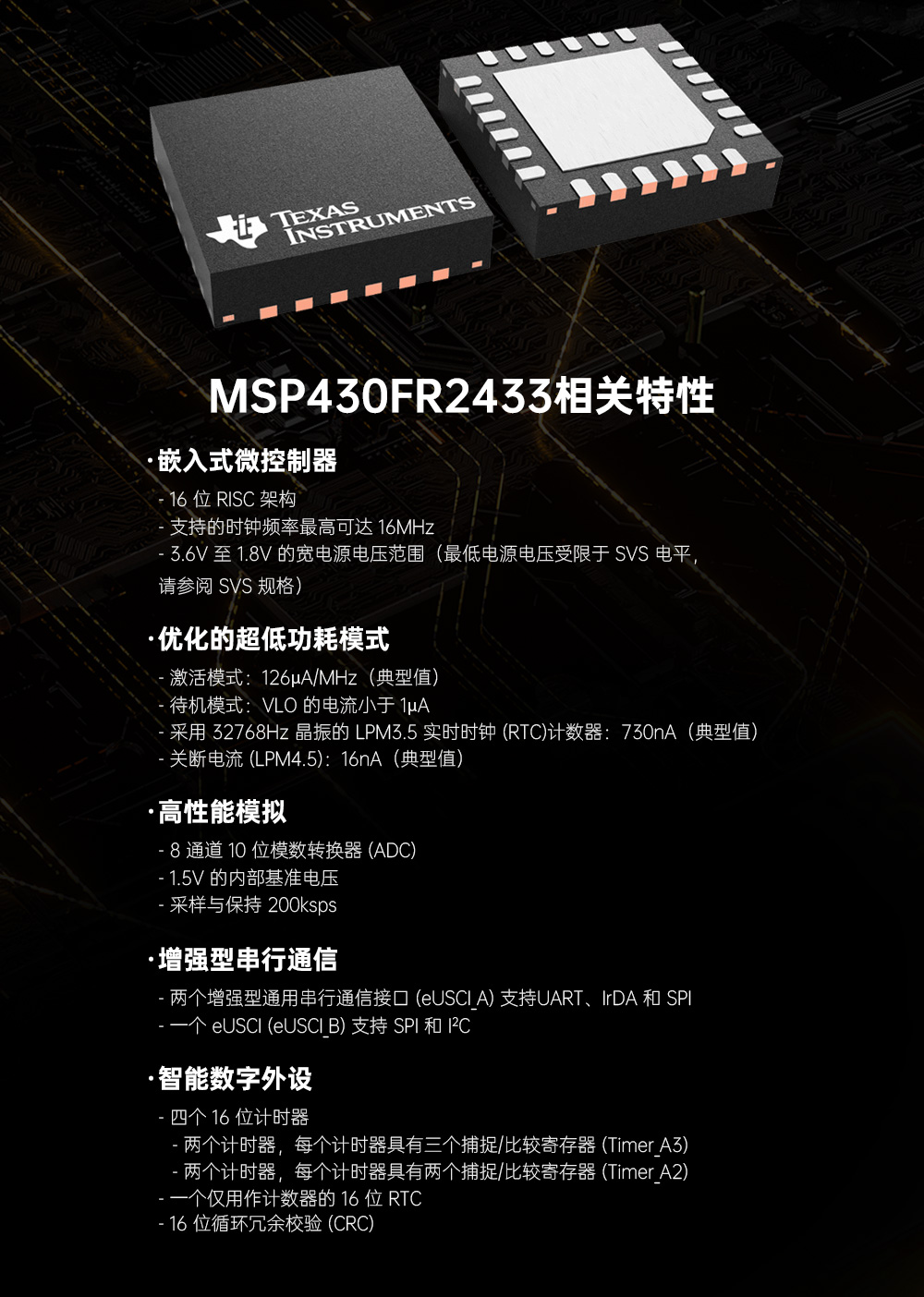

| MCU | MSP430FR2433 | Texas Instruments |
| 通信接口 | UART、SPI、ADC、GPIO | 需用戶自行開發設置 |
| 外形尺寸 | 14*26mm | - |
| 天線接口 | IPEX/郵票孔 | 等效阻抗約 50 歐姆 |
| 電氣參數 | 最小值 | 典型值 | 最大值 | 單位 | 條件 |
| 工作電壓 | 2.5 | 5.0 | 5.5 | V | ≥5.0V 可保證輸出功率；超過 5.5V 永久燒毀模塊 |
| 工作頻段 | 410 | 433 | 450 | MHz | 支持 ISM 頻段 |
| 通信電平 | - | 3.3 | - | V | 使用5V TTL 有風險燒毀 |
| 發射電流 | - | 35 | - | mA | 瞬時功耗 |
| 接收電流 | - | 18 | - | mA | - |
| 休眠電流 | - | 0.6 | - | uA | 軟件關斷 |
| 工作溫度 | -40 | - | +85 | ℃ | 工業級 |
| 最大發射功率 | 9.5 | 10 | 11 | dBm | - |
| 接收靈敏度 | -107 | -106 dBm | -109 | dBm | 空中速率為 1.2kbps |
| 空中速率 | 0.6k | - | 500k | bps | 用戶編程控制 |

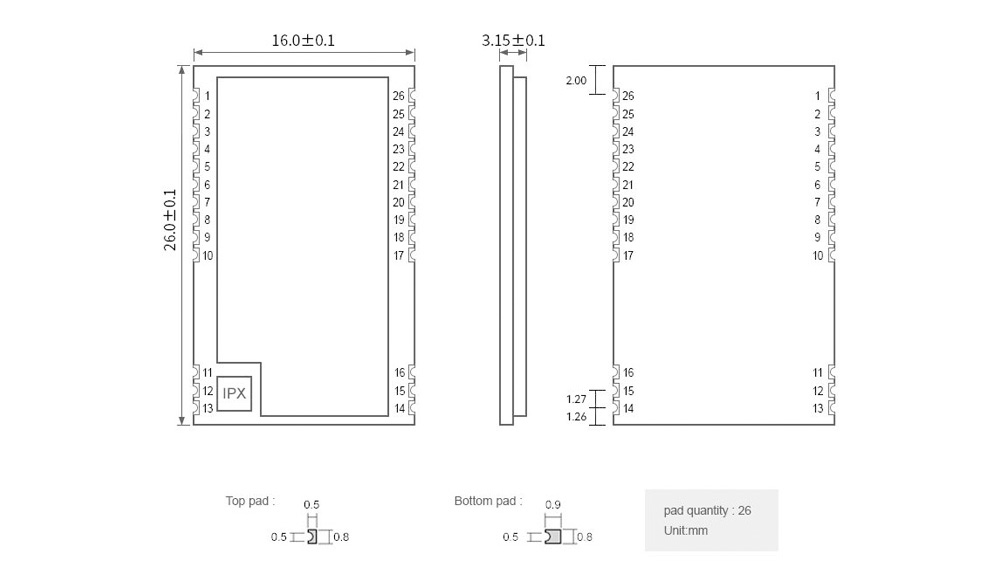

| 序號 | 引腳 | 引腳方向 | 備注 |
| 1 | SWDIO | 輸入 | 程序下載/調試端口，請參考芯片手冊（MSP430FR2433） |
| 2, 11, 13 ~17, 26 | GND | （-） | 地線，連接到電源參考地 |
| 3 | SWCLK | 輸入 | 程序下載/調試端口，請參考芯片手冊（MSP430FR2433） |
| 4 | 3.3V | 輸入 | 程序下載供電 3.3V |
| 5 | P2.0/XOUT | 輸入/輸出 | 使用詳情，請參考芯片手冊（MSP430FR2433） |
| 6 | P2.1/XIN | 輸入/輸出 | 使用詳情，請參考芯片手冊（MSP430FR2433） |
| 7 | P1.4/UCA0TXD | 輸入/輸出 | 使用詳情，請參考芯片手冊（MSP430FR2433） |
| 8 | P1.5/UCA0RXD | 輸入/輸出 | 使用詳情，請參考芯片手冊（MSP430FR2433） |
| 9 | P1.6/UCA0CLK | 輸入/輸出 | 使用詳情，請參考芯片手冊（MSP430FR2433） |
| 10 | P1.7/UCA0STE | 輸入/輸出 | 使用詳情，請參考芯片手冊（MSP430FR2433） |
| 18 | P2.3 | 輸入/輸出 | 使用詳情，請參考芯片手冊（MSP430FR2433） |
| 19 | P3.1/UCA1STE | 輸入/輸出 | 使用詳情，請參考芯片手冊（MSP430FR2433） |
| 20 | P2.4/UCA1CLK | 輸入/輸出 | 使用詳情，請參考芯片手冊（MSP430FR2433） |
| 21 | P2.7 | 輸入/輸出 | 使用詳情，請參考芯片手冊（MSP430FR2433） |
| 22 | P2.5/UCA0RXD | 輸入/輸出 | 使用詳情，請參考芯片手冊（MSP430FR2433） |
| 23 | P2.6/UCA0TXD | 輸入/輸出 | 使用詳情，請參考芯片手冊（MSP430FR2433） |
| 24 | P3.2 | 輸入/輸出 | 使用詳情，請參考芯片手冊（MSP430FR2433） |
| 25 | +5V | 輸入 | 模塊電源輸入，可供(2.5V-5.5V)的輸入 |
| 注 1：在模塊內部，射頻芯片 CC1101 的 GDO0、GDO2 已分別與 MCU 芯片 MSP430FR2433 的 P3.0、P2.2 相連。詳情請參考手冊第五章節。 | |||
