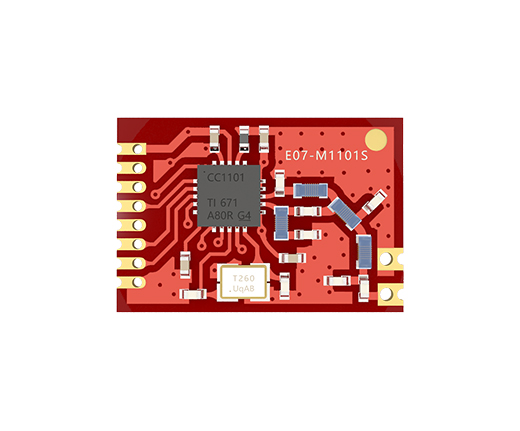

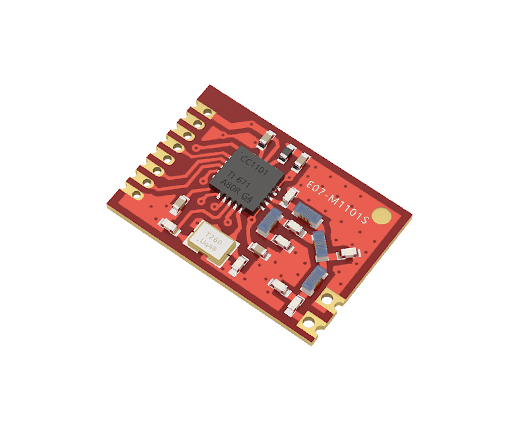

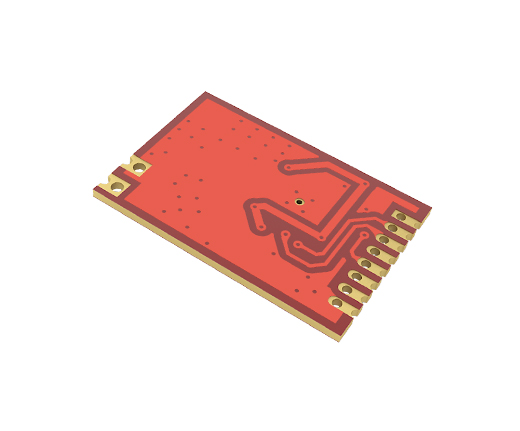

芯片方案：CC1101
工作頻率：387~464MHz
發射功率：10dBm
通信距離：1km
通信接口：SPI
產品重量：0.5±0.1g

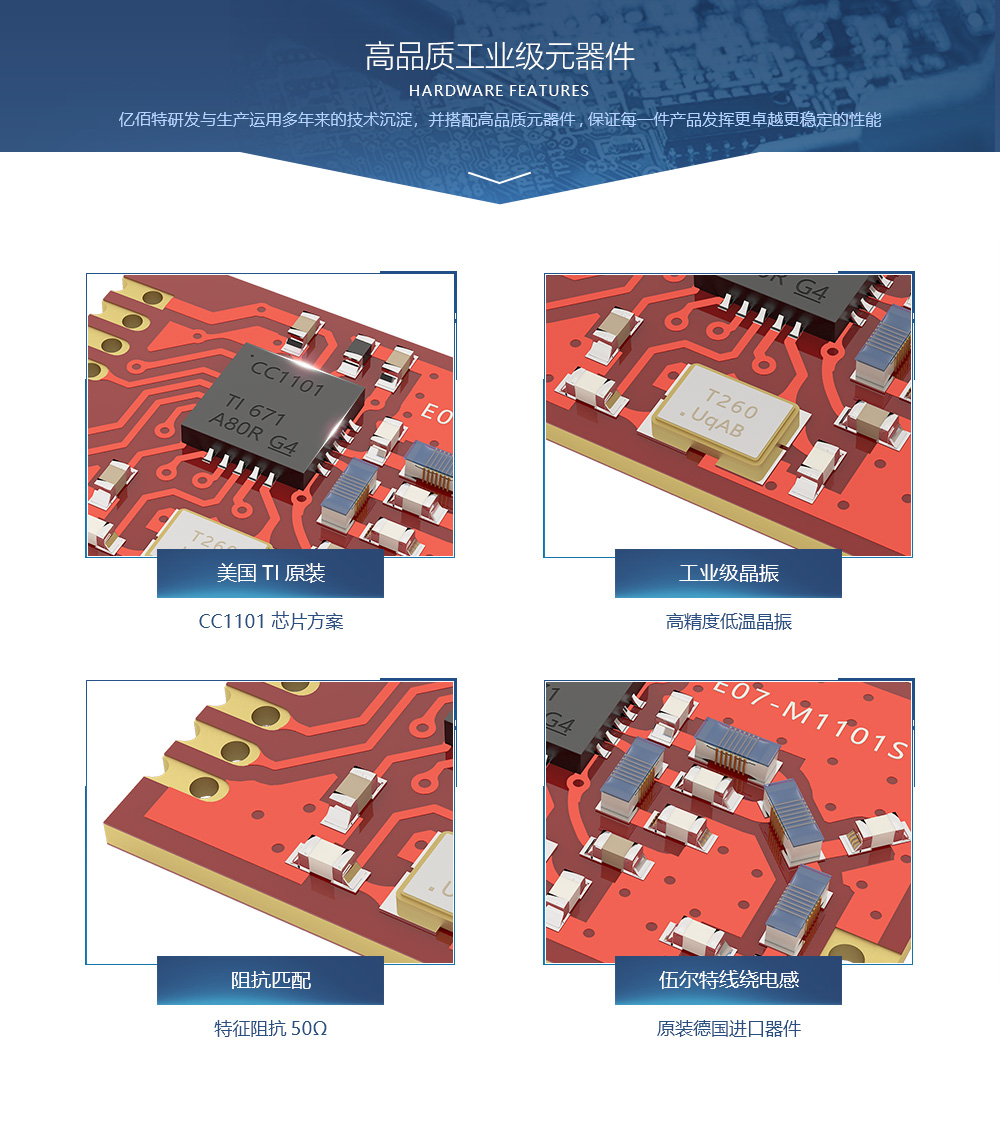

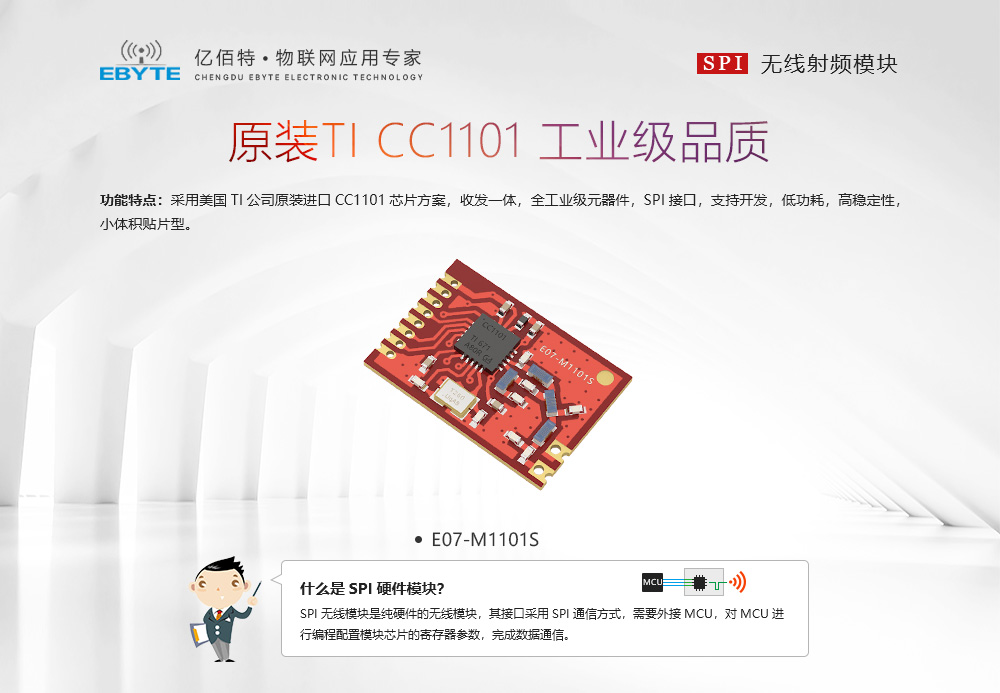

產品簡介：美國TI公司原裝進口CC1101芯片，收發一體，全工業級元器件，支持開發低功耗，高穩定性，小體積貼片型，可裝彈簧天線。
注：該產品已停產，批量起訂。

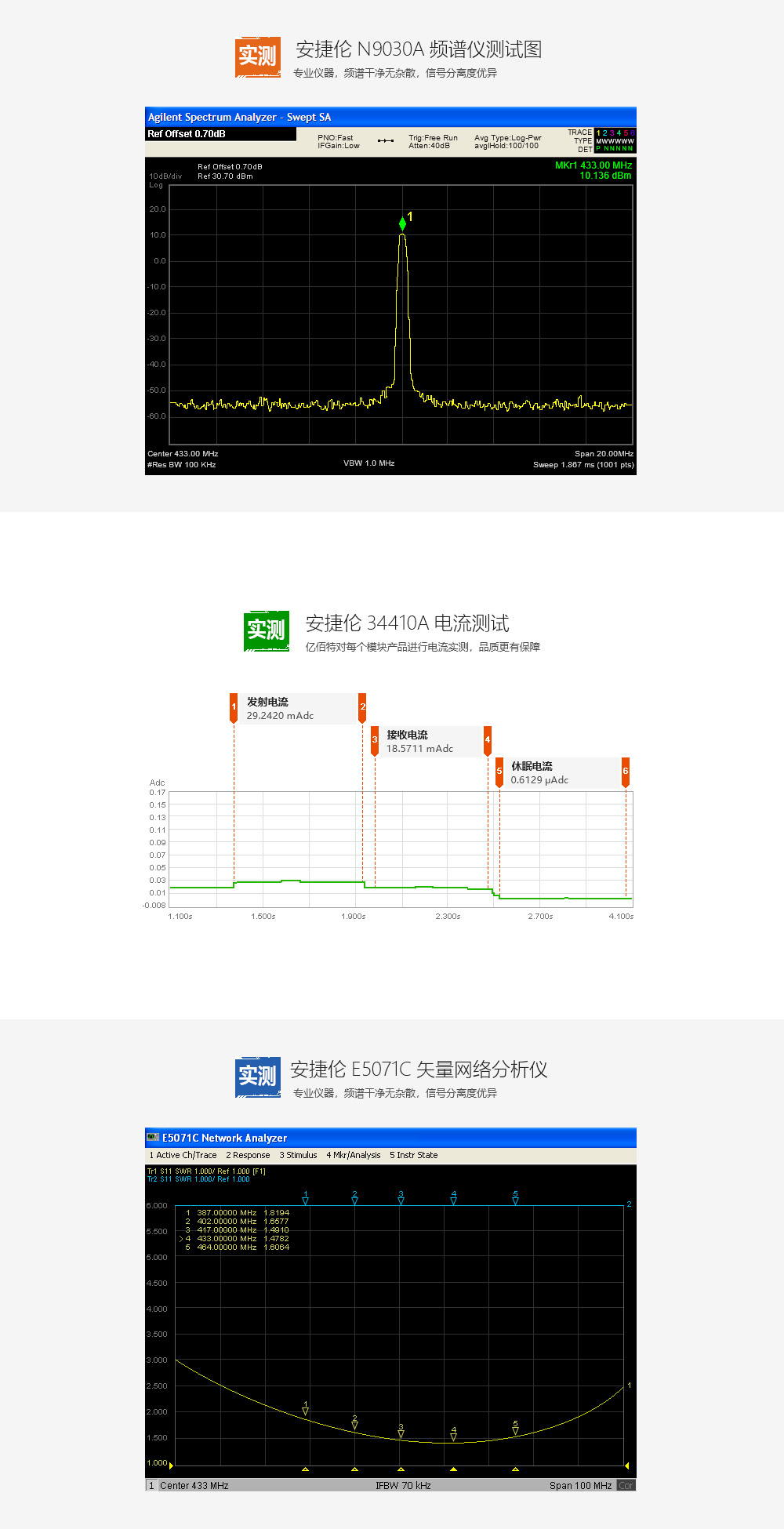

| 射頻參數 | 參數值 | 備注 |
| 工作頻段 | 387~464 MHz | 出廠默認 433MHz（26MHz晶振） |
| 發射功率 | 10 dBm | 最大功率（約10mW） |
| 接收靈敏度 | -109 dBm | 空速 0.6kbps |
| 空中速率 | 0.6k~500kbps | 出廠默認 0.6kbps |
| 實測距離 | 1000米 | 晴朗空曠環境，最大功率，天線增益5dBi，高度2m，空速0.6kbps |
| 硬件參數 | 參數值 | 備注 |
| 尺寸大小 | 13 * 19 mm | |
| 天線形式 | 郵票孔 | |
| 通信接口 | SPI | |
| 封裝方式 | 貼片 | |
| 電氣參數 | 最小值 | 典型值 | 最大值 | 單位 | 條件 |
| 電源電壓 | 1.8 | 3.3 | 3.6 | V | |
| 通信電平 | 1.8 | 3.3 | 3.6 | V | |
| 發射電流 | 27 | 29 | 32 | mA | 10dBm（10mW） |
| 接收電流 | 16 | 18 | 20 | mA | |
| 休眠電流 | 0.3 | 0.6 | 2.1 | μA | |
| 工作溫度 | -40 | 20 | +85 | ℃ | |
| 工作濕度 | 10 | 60 | 90 | % | |
| 儲存溫度 | -40 | 20 | +125 | ℃ |

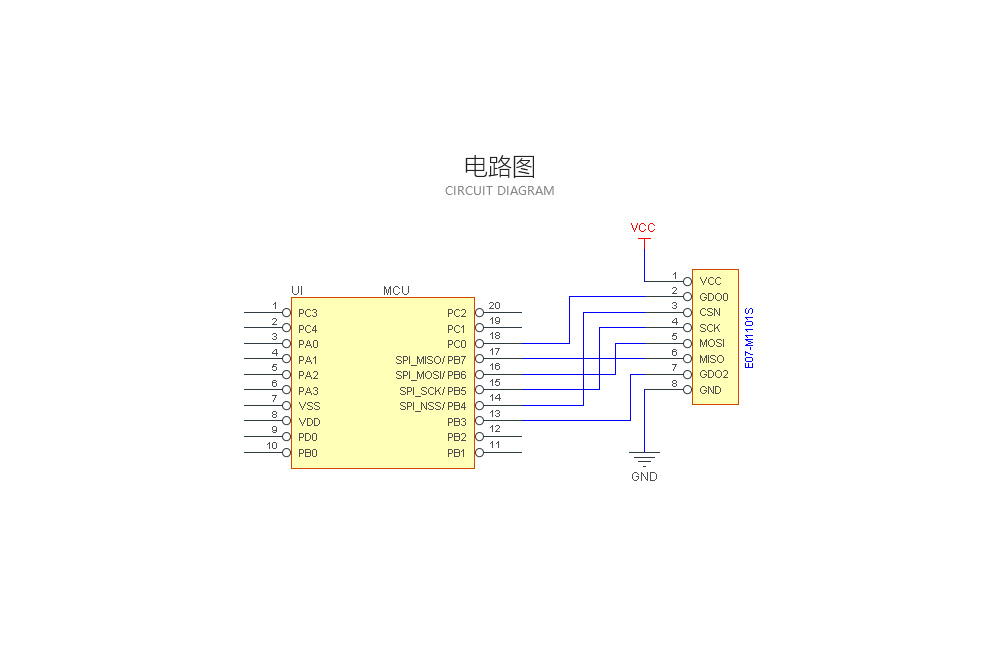

| 序號 | 引腳 | 引腳方向 | 備注 |
| 1 | VCC | - | 供電電源，必須1.8~3.6V之間 |
| 2 | GDO0 | 輸出 | 模塊信息輸出引腳 |
| 3 | CSN | 輸入 | 模塊片選引腳，用于開始一個SPI通信 |
| 4 | SCK | 輸入 | 模塊SPI時鐘引腳 |
| 5 | MOSI | 輸入 | 模塊SPI數據輸入引腳 |
| 6 | MISO/GDO1 | 輸出 | 模塊SPI數據輸出引腳 |
| 7 | GDO2 | 輸出 | 模塊信息輸出引腳 |
| 8 | GND | - | 地線，連接到電源參考地 |
| 9 | ANT | - | 天線 |
| 10 | GND | - | 地線，連接到電源參考地 |
| 產品說明書 |
【用戶手冊】E07-M1101S_UserManual_CN_v1.3  |
| 開發測試 |
| 【通信例程】Demo_Ebyte |
| 【封裝文件】Pcb_E07-M1101S |
| 【測試底板】E06-TB07 |
| 【芯片資料】CC1101 |
| 億佰特簡介 |
| 【企業簡介】 |
| 在線購買 |
| 【億佰特官方淘寶店】：https://item.taobao.com |
| 【京東商城】：https://i-item.jd.com |
| 【官方淘寶店】：https://item.taobao.com |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：support@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://www.sunredled.com/apple-technology.aspx |
| 【聯系郵箱】：support@cdebyte.com |
| 常見問題 |
| ★ 問：例程中無地址檢測，是不是說兩個通信的e07系列沒有地址識別，一個發送后其他的都能接收到呢 |
| 答：是都可以收到的，但是頻點要是一樣的模塊。 |
| ★ 問：手冊的GDO0、GDO2這兩個引腳是不是都可以不接，手冊上寫的GDO2可不接 |
| 答：這兩個腳都是預留給客戶使用的，一般使用的時候可以不接，直接懸空就好了。 |
| ★ 問：調試的時候，試著使用multireadreg函數讀取cc1101initdata的數據 然后發現其中有幾個讀不出來 其他的都是對的 而且如果再讀取的話 會發現整個讀取出來的數據都不對了 依然還是有讀不出來的,是怎么回事？ |
| 答：E07-M1101S為硬件模塊，是沒有固件的；并且我公司提供的DEMO程序里面也是沒有此函數的。 |
