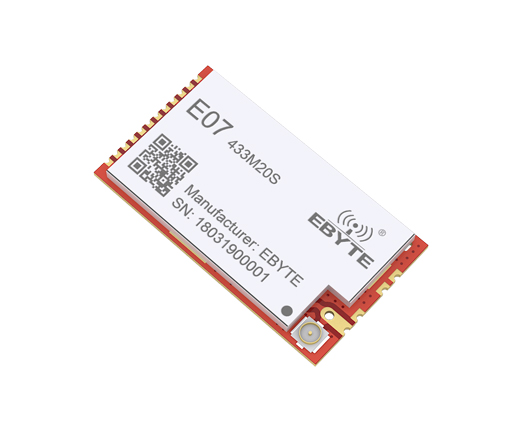

芯片方案：CC1101
工作頻率：425~450.5MHz
發射功率：20dBm
通信距離：2km
接口類型：SPI
產品重量：3.0±0.1g

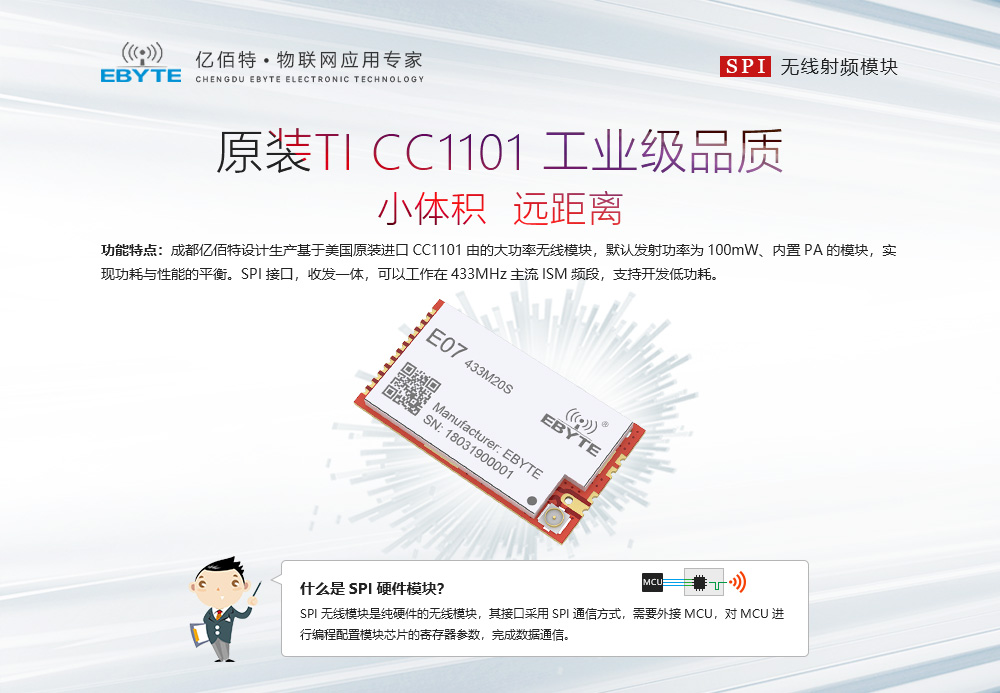

產品簡介：E07-433M20S是基于美國原裝進口CC1101由成都億佰特設計生產的大功率CC1101無線模塊，默認發射功率為100mW、內置PA的模塊，做到了功耗與性能的平衡。SPI接口，收發一體，可以工作在433MHz主流ISM頻段，支持開發低功耗，目前已經多種場景中廣泛應用。
| 射頻參數 | 參數值 | 備注 |
| 工作頻段 | 425~450.5 MHz | 出廠默認 433MHz（26MHz晶振） |
| 發射功率 | 20 dBm | 最大功率（約100mW） |
| 接收靈敏度 | -109 dBm | 空速 0.6kbps |
| 空中速率 | 0.6k~500kbps | 出廠默認 0.6kbps |
| 實測距離 | 2000米 | 晴朗空曠環境，最大功率，天線增益5dBi，高度2m，空速0.6kbps |
| 硬件參數 | 參數值 | 備注 |

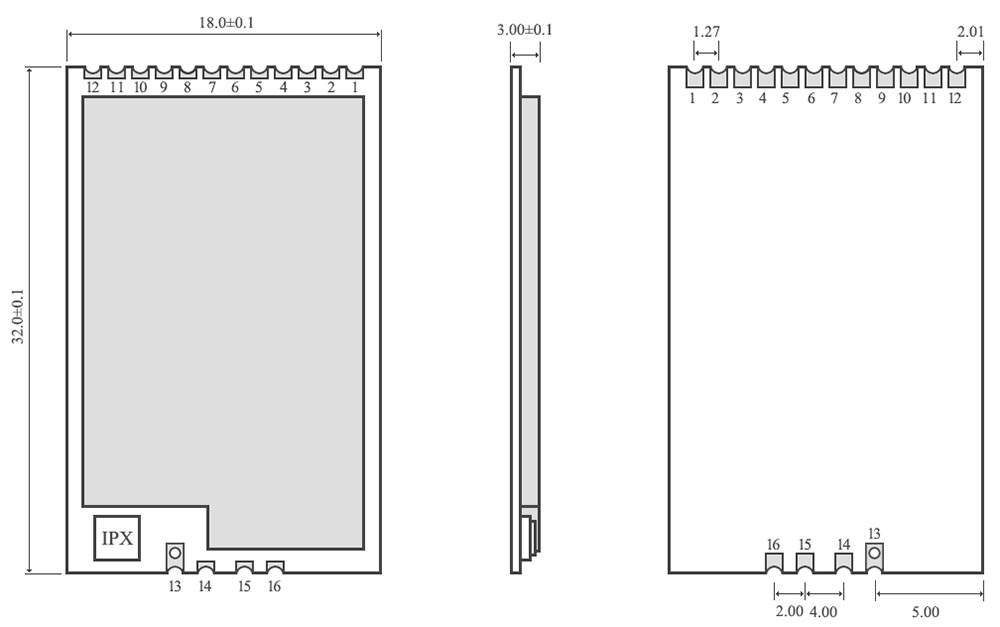

| 尺寸大小 | 18 * 32 mm | |
| 天線形式 | 郵票孔/IPEX | |
| 通信接口 | SPI | |
| 封裝方式 | 貼片 | |
| 電氣參數 | 最小值 | 典型值 | 最大值 | 單位 | 條件 |
| 電源電壓 | 2.1 | 3.3 | 3.6 | V | |
| 通信電平 | 2.1 | 3.3 | 3.6 | V | |
| 發射電流 | 90 | 100 | 110 | mA | 20dBm（100mW） |
| 接收電流 | 18 | 20 | 22 | mA | |
| 休眠電流 | 1.4 | 2.0 | 2.2 | μA | |
| 工作溫度 | -40 | 20 | +85 | ℃ | |
| 工作濕度 | 10 | 60 | 90 | % | |
| 儲存溫度 | -40 | 20 | +125 | ℃ |

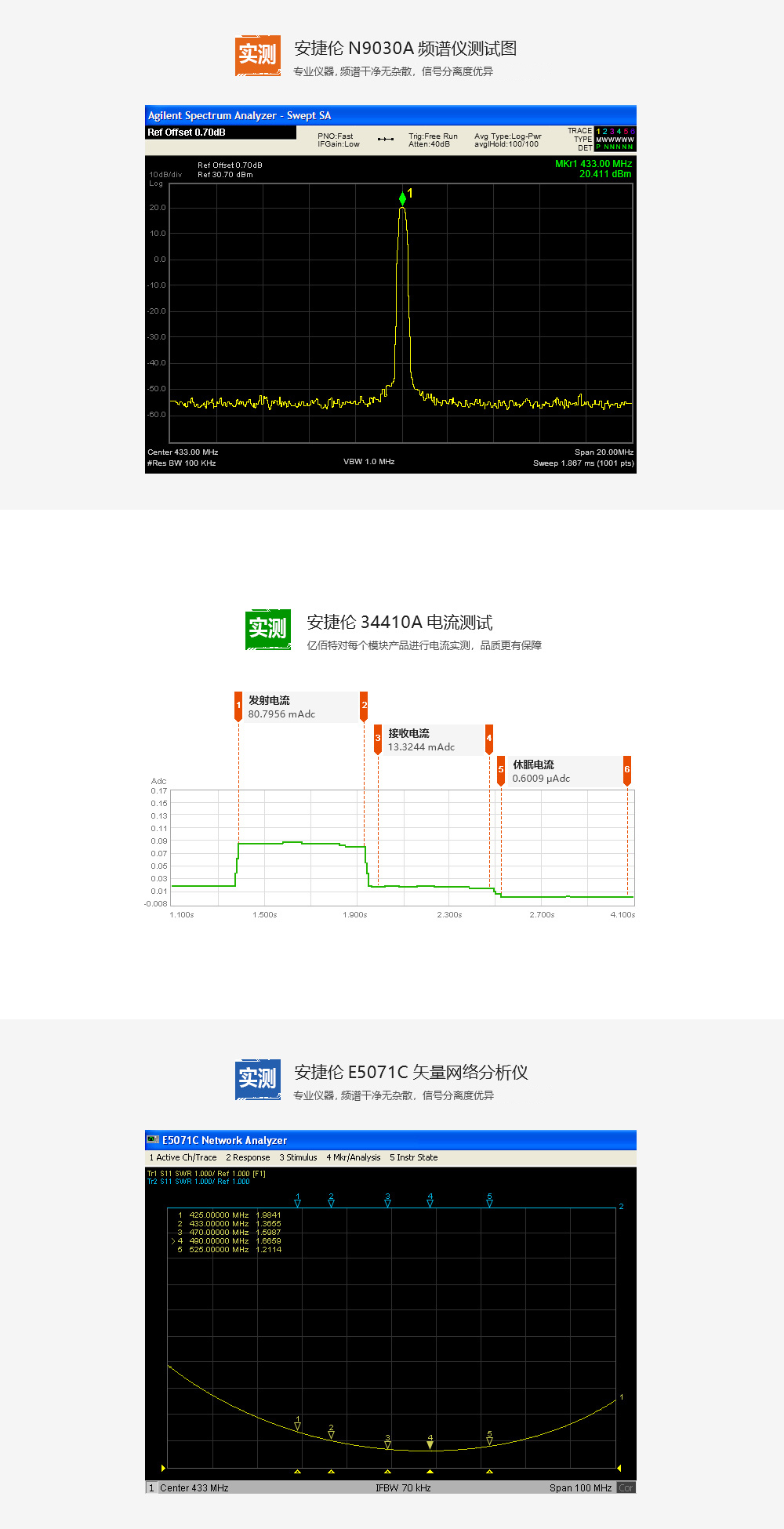

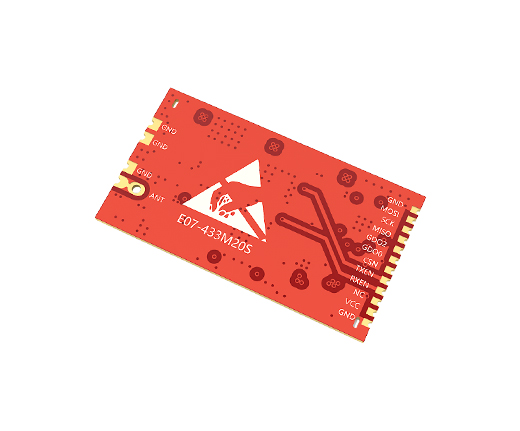

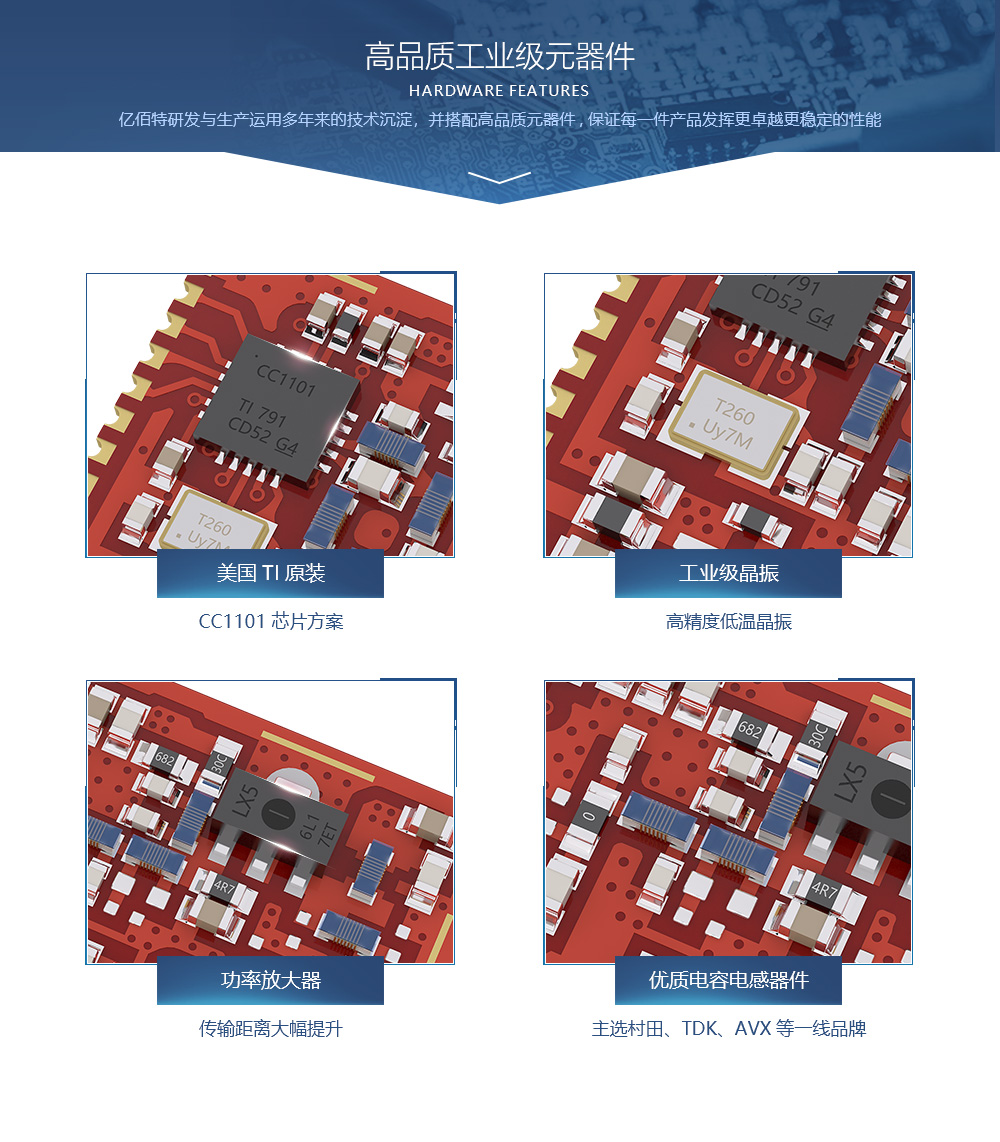

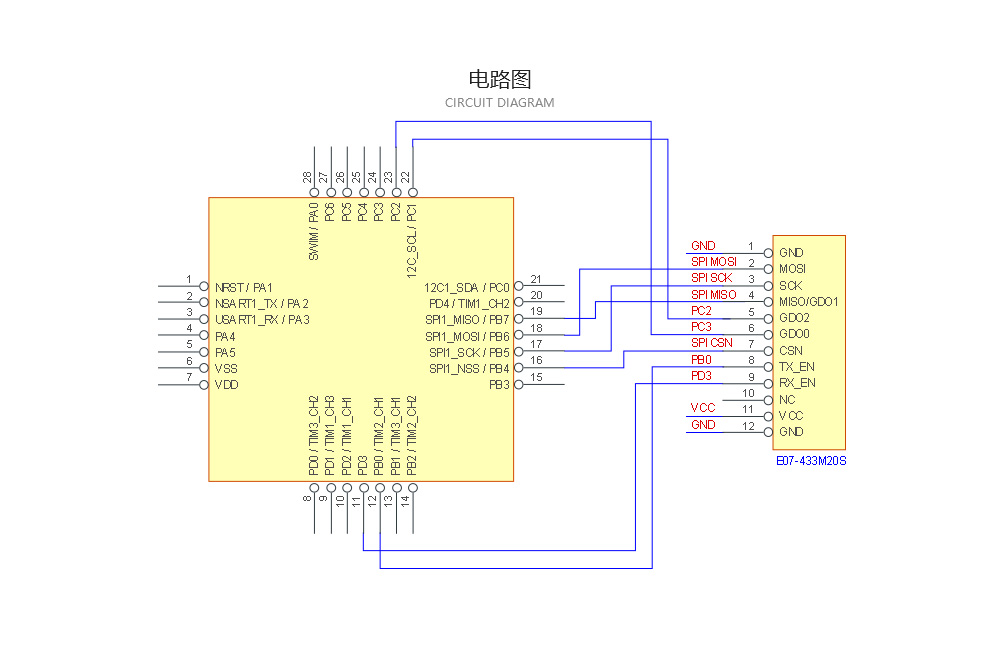

| 序號 | 引腳 | 引腳方向 | 備注 |
| 1 | GND | - | 地線，連接到電源參考地 |
| 2 | MOSI | 輸入 | 模塊SPI數據輸入引腳 |
| 3 | SCK | 輸入 | 模塊SPI時鐘引腳 |
| 4 | MISO/GDO1 | 輸出 | 模塊SPI數據輸出引腳 |
| 5 | GDO2 | 輸出 | 模塊信息輸出引腳 |
| 6 | GDO0 | 輸出 | 模塊信息輸出引腳 |
| 7 | CSN | 輸出 | 模塊片選引腳，用于開始一個SPI通信 |
| 8 | TX_EN | 輸入 | 發射控制引腳 |
| 9 | RX_EN | 輸入 | 接收控制引腳 |
| 10 | NC | - | 空腳 |
| 11 | VCC | - | 供電電源，必須2.1~3.6V之間 |
| 12 | GND | - | 地線，連接到電源參考地 |
| 13 | ANT | - | 天線 |
| 14 | GND | - | 地線，連接到電源參考地 |
| 15 | GND | - | 地線，連接到電源參考地 |
| 16 | GND | - | 地線，連接到電源參考地 |
| 產品說明書 |
【用戶手冊】E07-433M20S_UserManual_CN_v1.3  |
| 開發測試 |
| 【通信例程】Demo_Ebyte |
| 【封裝文件】Pcb_E07 (433M20S） |
| 【測試底板】E06-TB07 |
| 【原理圖】E07-433M20S |
| 【芯片資料】CC1101 |
| 億佰特簡介 |
| 【企業簡介】 |
| 在線購買 |
| 【億佰特官方淘寶店】：https://item.taobao.com |
| 【京東商城】：https://i-item.jd.com |
| 【官方淘寶店】：https://item.taobao.com |
| 【阿里巴巴】：https://detailpreview.1688.com |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：support@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://www.sunredled.com/apple-technology.aspx |
| 【聯系郵箱】：support@cdebyte.com |
