工作頻率：850.125~930.125MHz
發射功率：22dBm

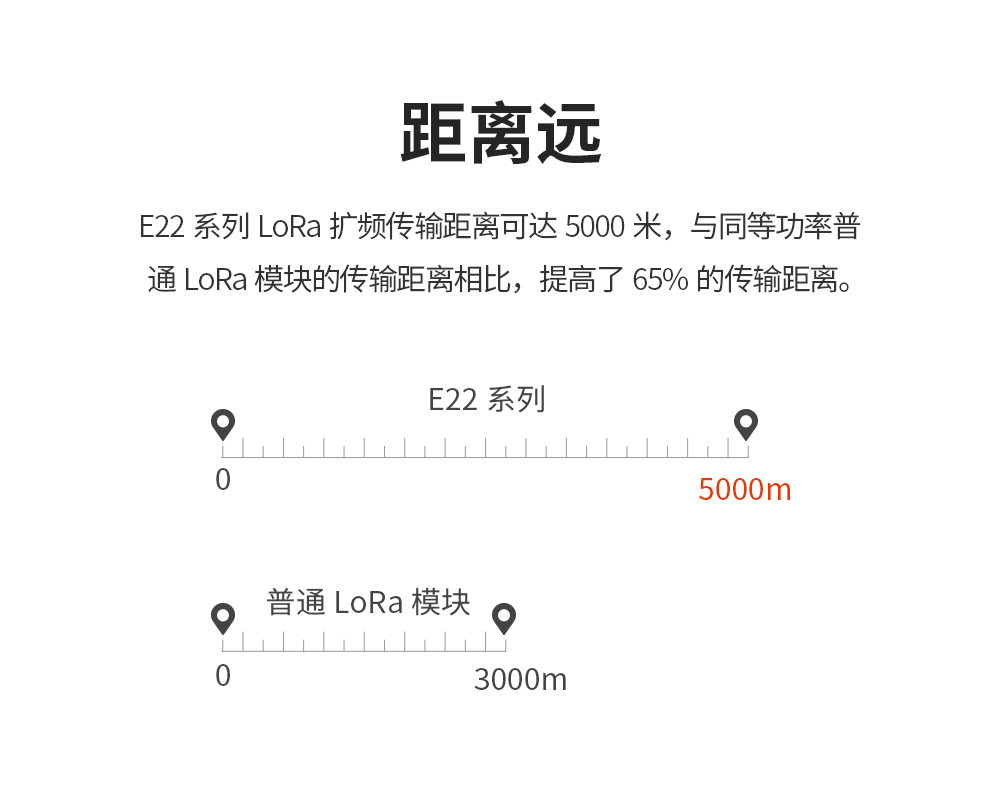

通信距離：5km

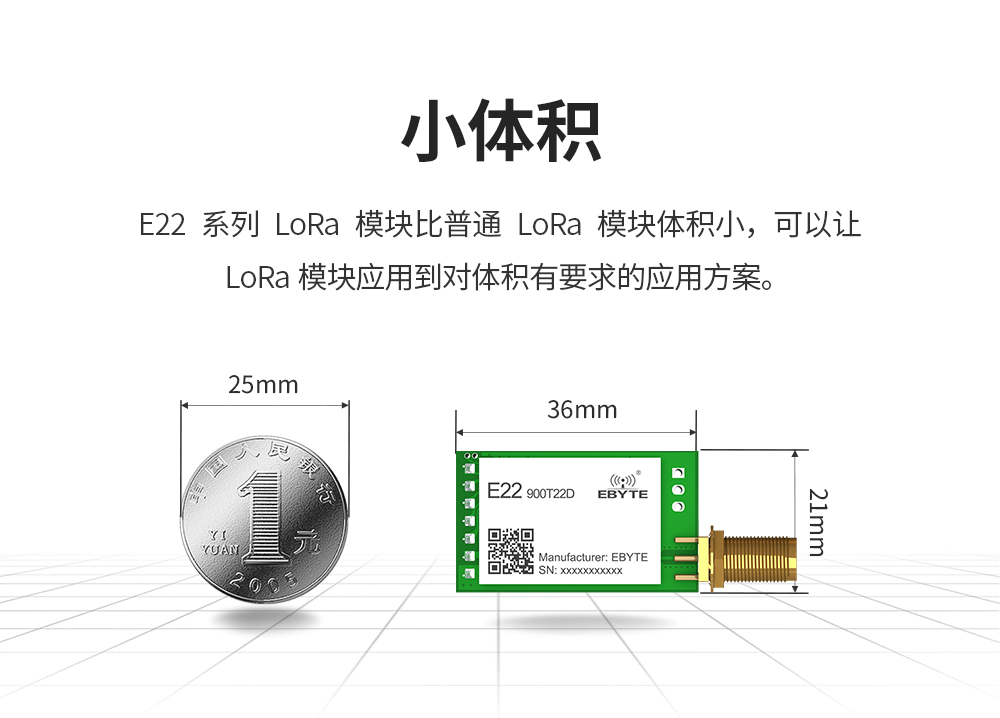

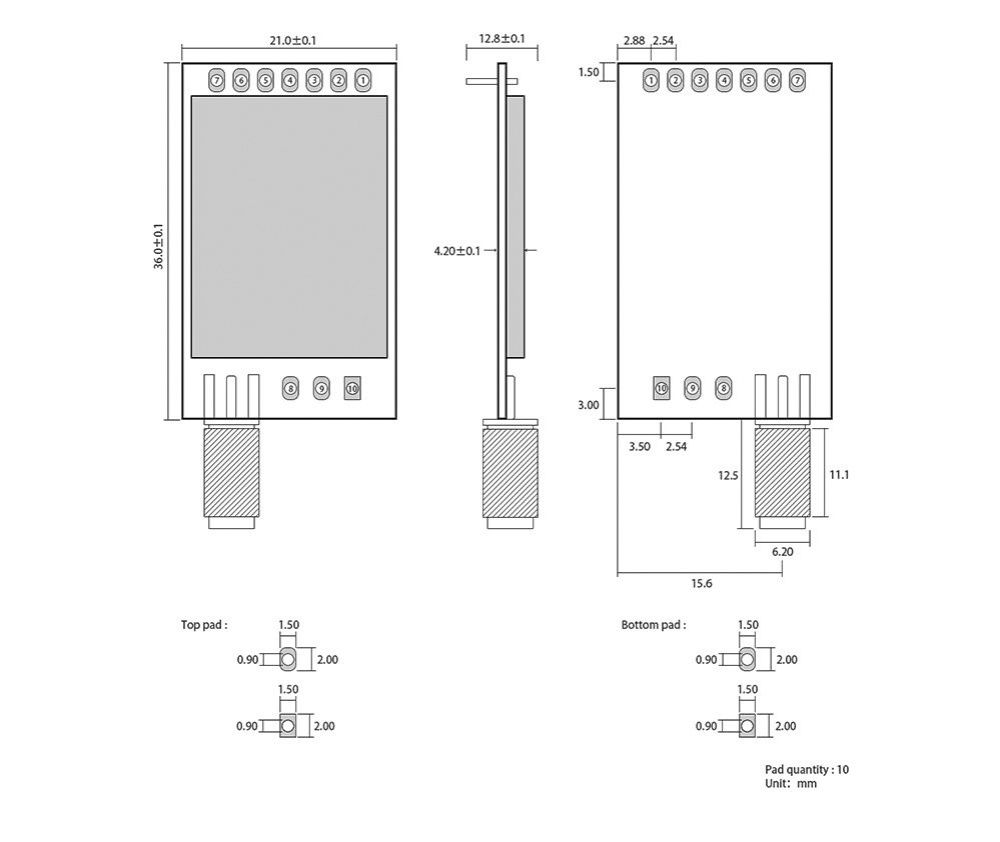

產品尺寸：21*36mm
產品重量：6.5±0.2g

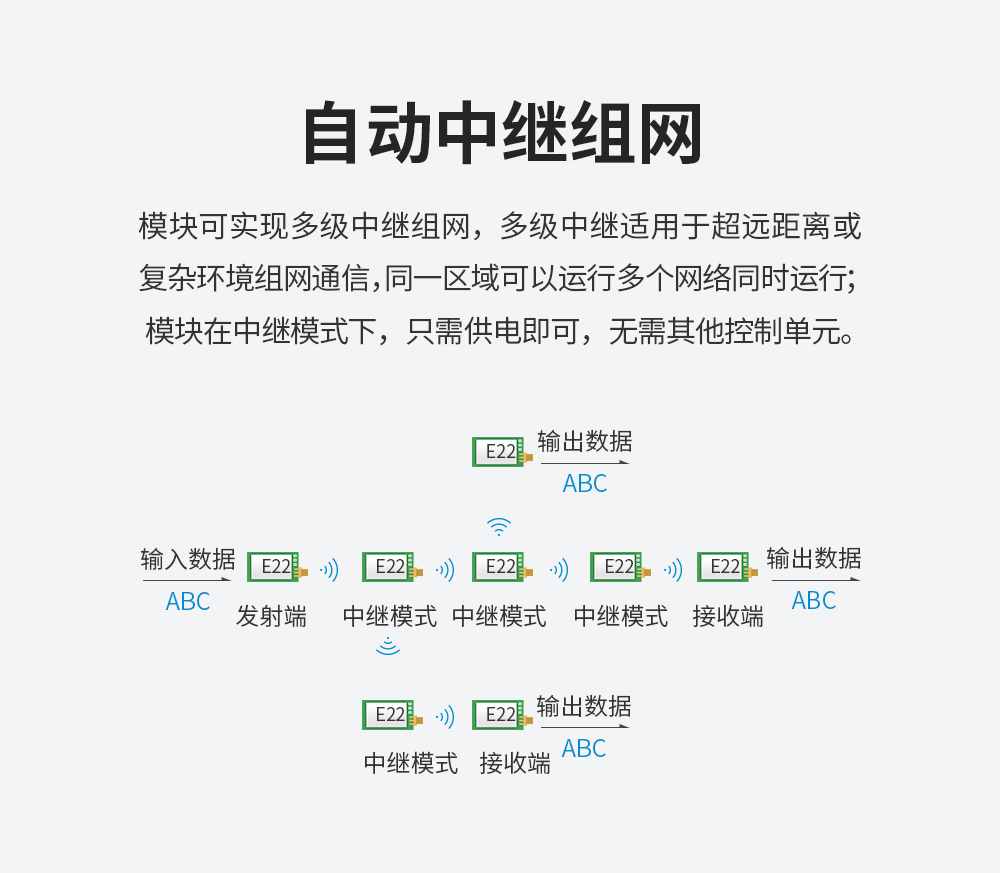

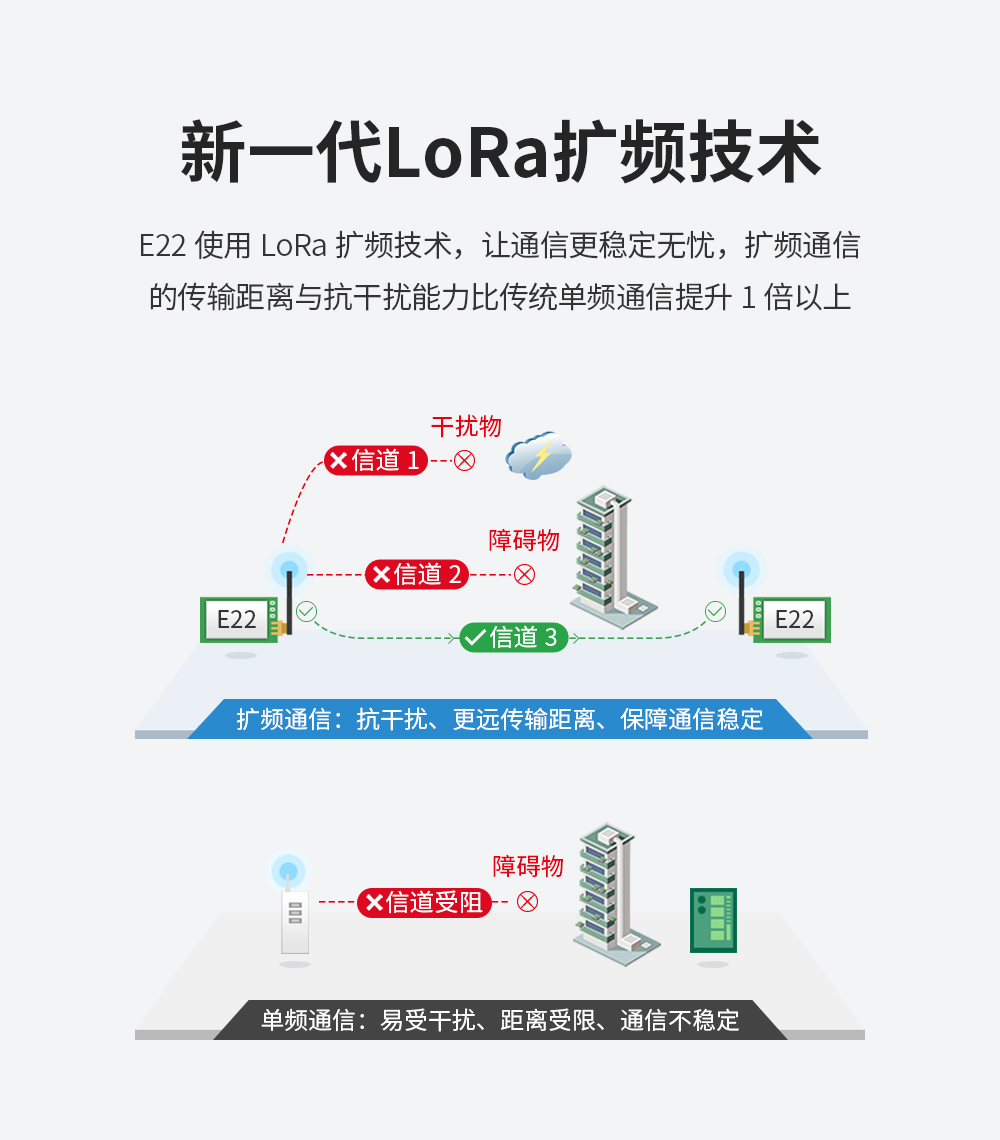

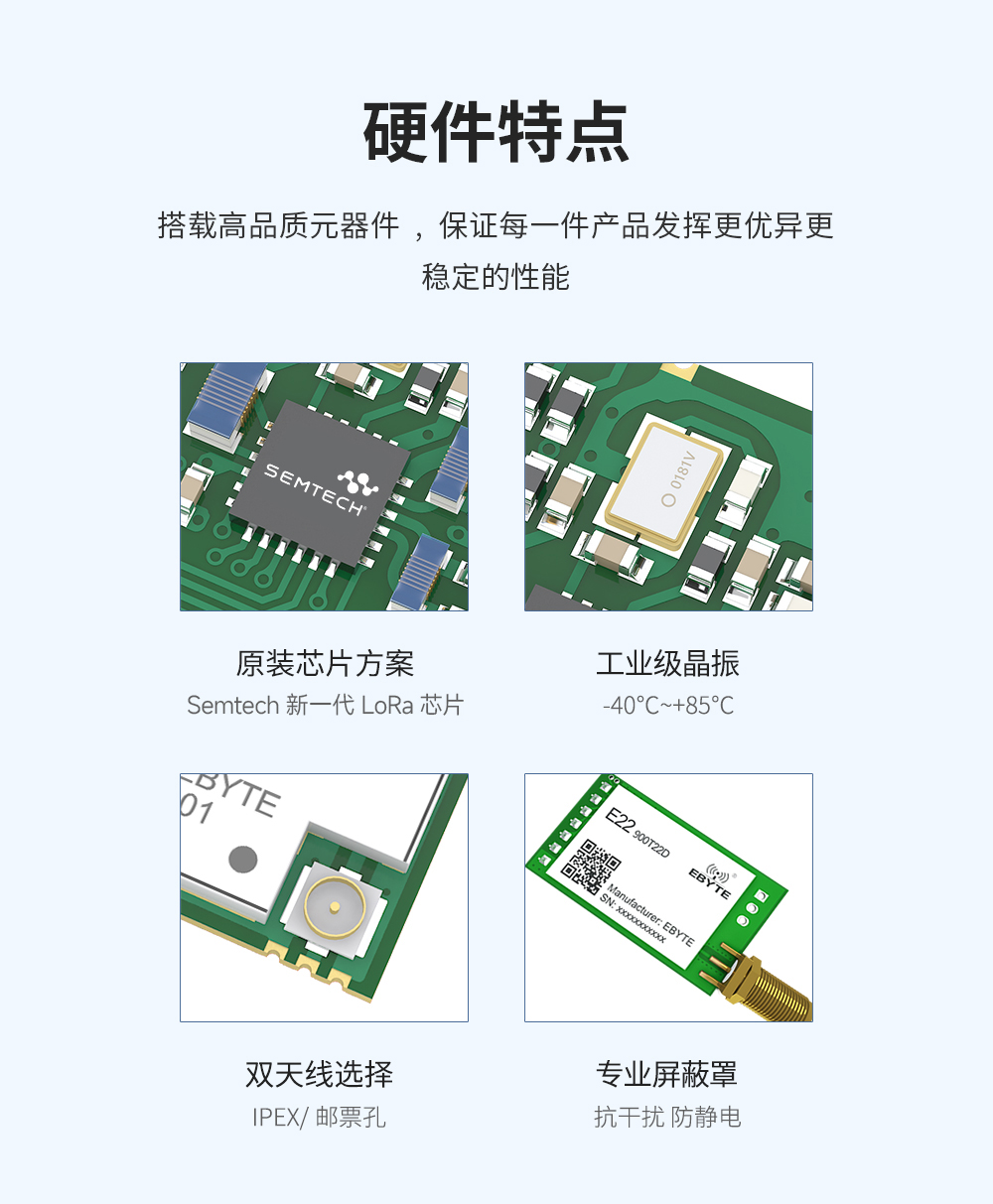

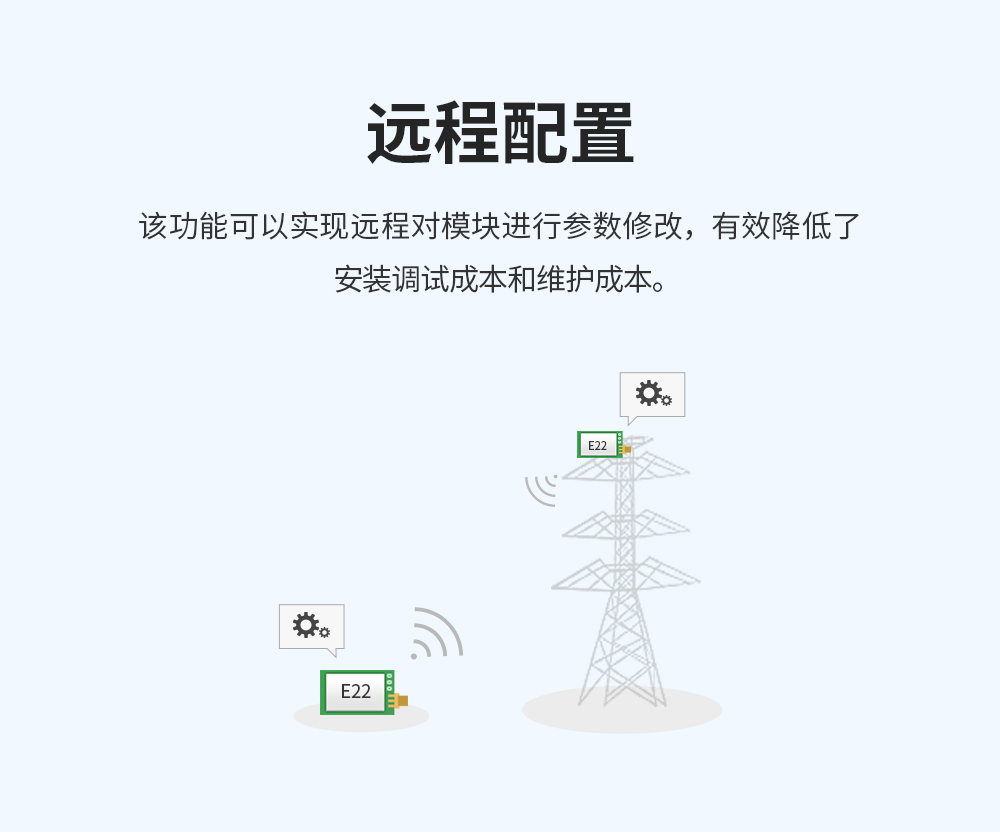

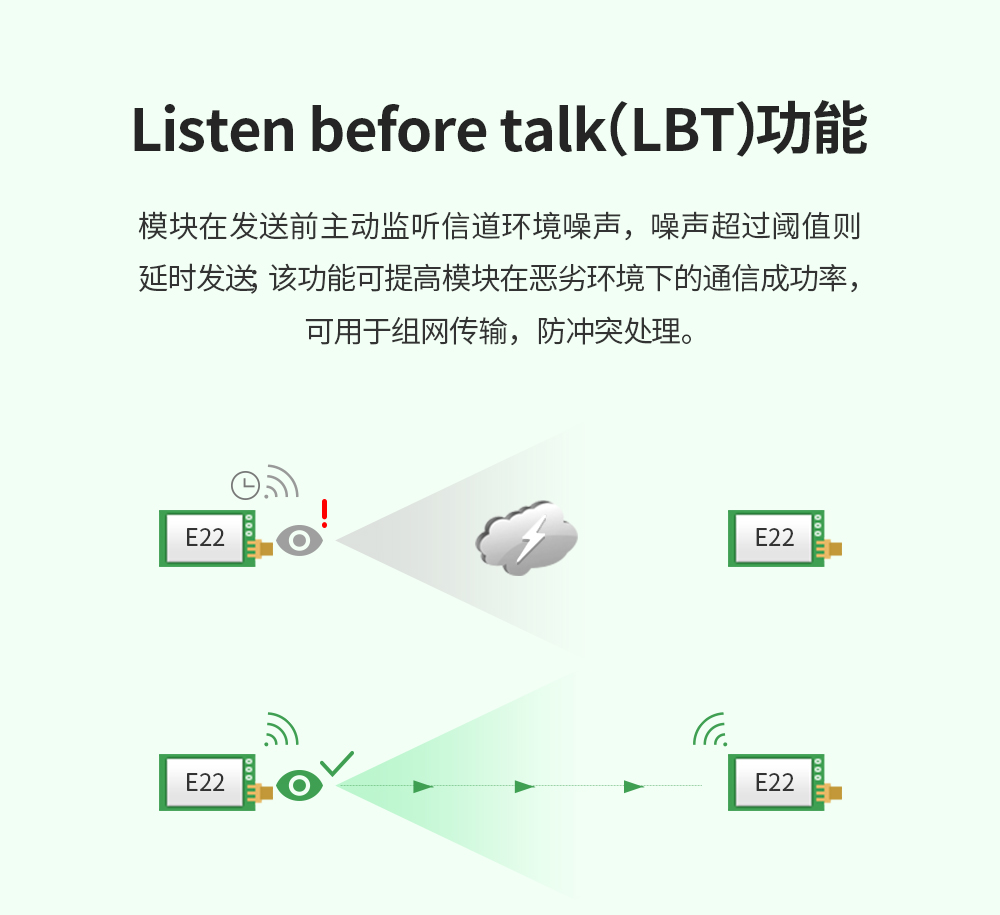

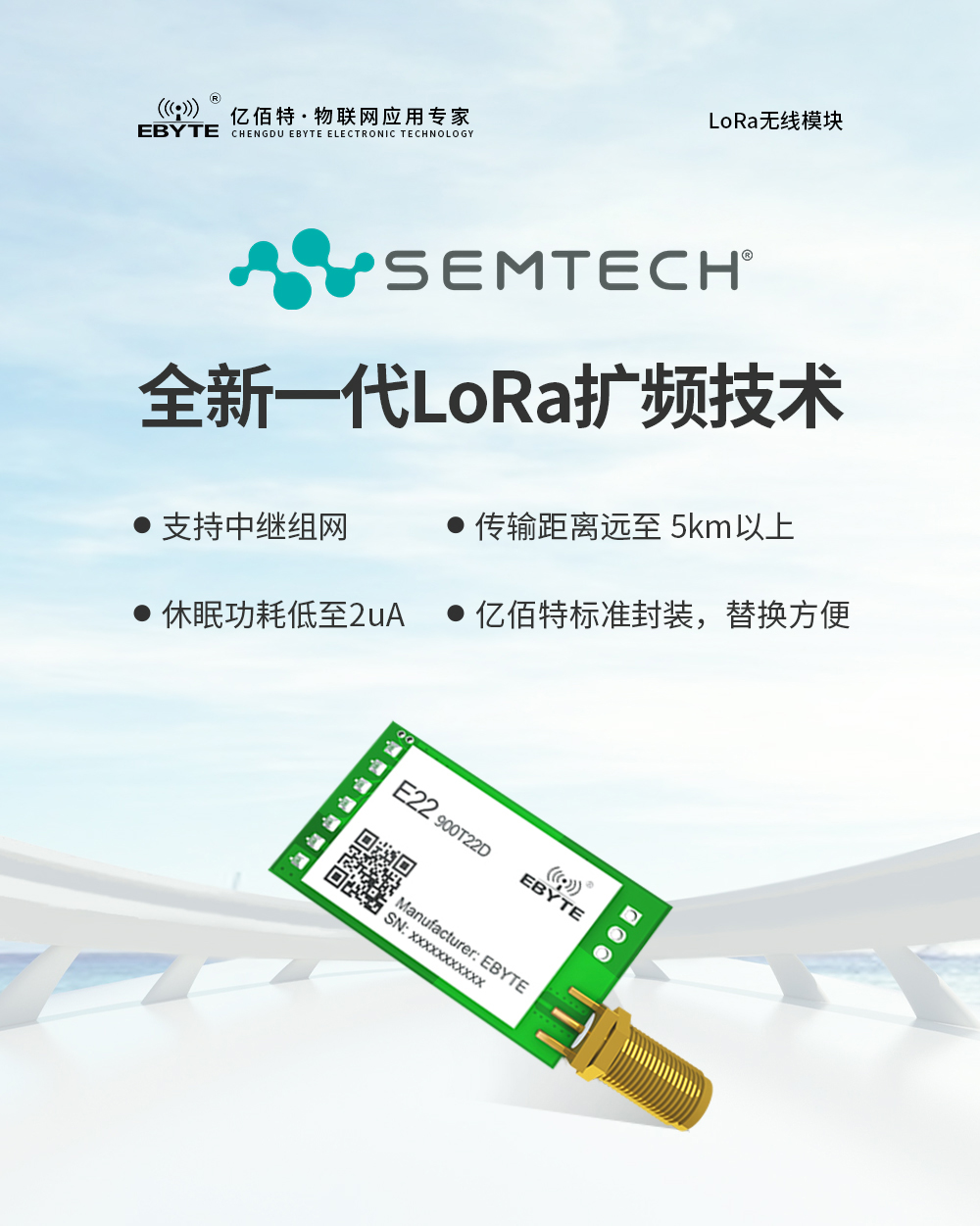

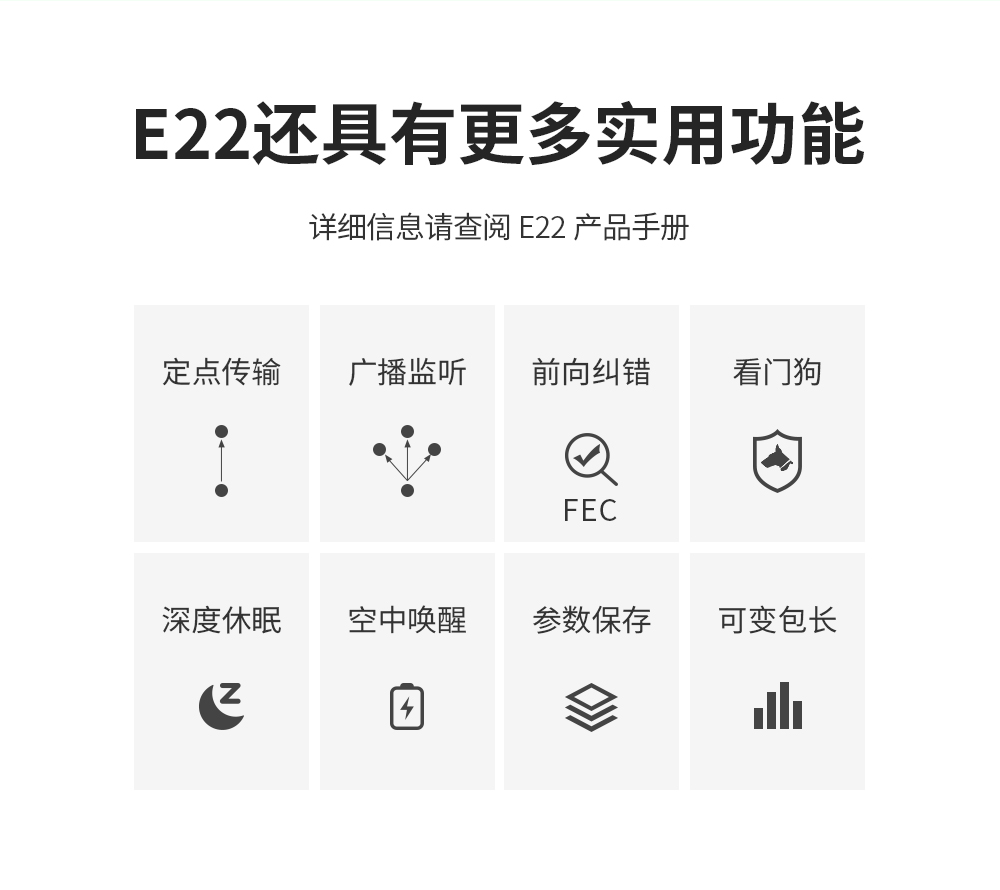

產品簡介：E22-900T22D無線數傳模塊采用全新一代LoRa擴頻技術，與LoRa方案相比，該LoRa模塊傳輸距離更遠，速度更快，功耗更低，體積更??；支持空中喚醒、無線配置、載波監聽、自動中繼、通信密鑰等功能。

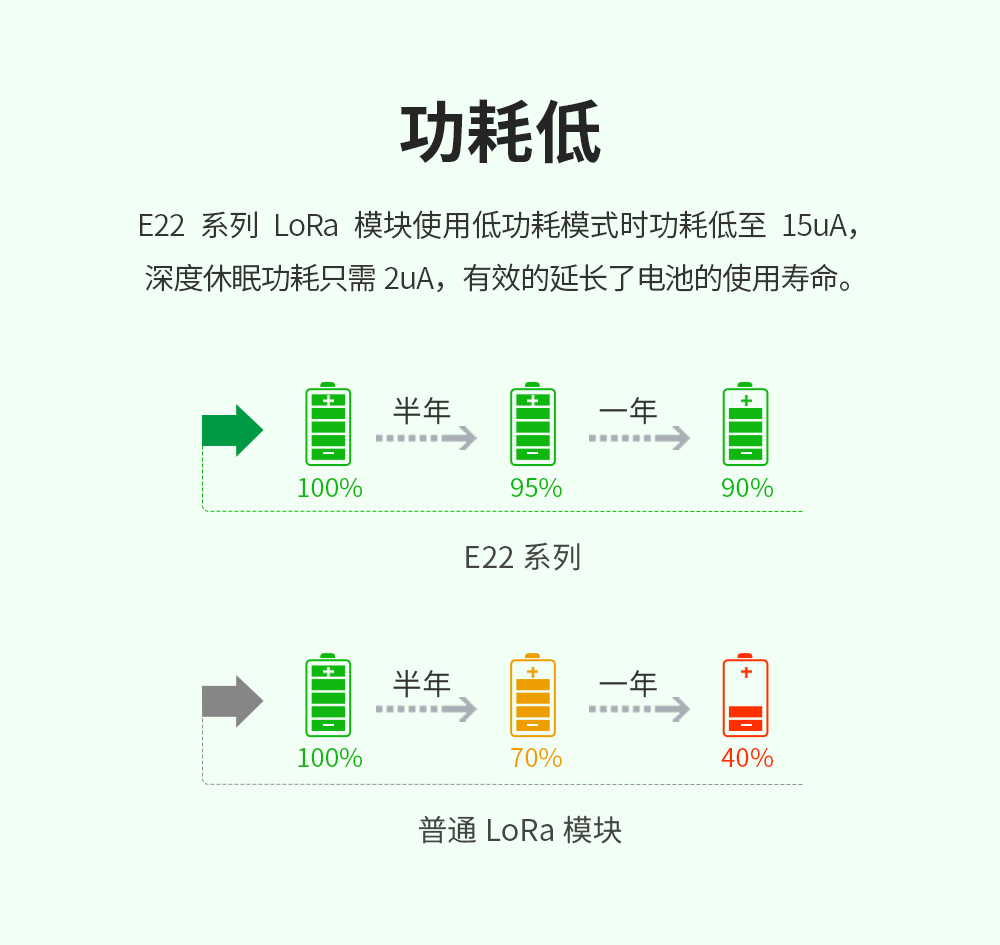

| 主要參數 | 最小值 | 典型值 | 最大值 | 單位 | 備注 |
| 工作電壓 | 2.3 | 5.0 | 5.5 | V | ≥3.3V 可保證輸出功率 |
| 通信電平 | - | 3.3 | - | V | 使用 5V TTL 有風險燒毀 |
| 發射電流 | - | 140 | - | mA | 瞬時功耗@22dBm |
| 接收電流 | - | 11 | - | mA | - |
| 休眠電流 | - | 2.0 | - | uA | 軟件關斷 |
| 工作溫度 | -40 | - | +85 | ℃ | 工業級設計 |
| 工作頻段 | 850.125 | 868.125 | 930.125 | MHz | 支持 ISM 頻段 |
| 發射功率 | 10 | 22 | 22 | dBm | - |
| 接收靈敏度 | -146 | -147 | -148 | dBm | 空中速率 0.3 kbps |
| 空中速率 | 2.4k | 2.4k | 62.5k | bps | 用戶編程控制 |
| 主要參數 | 性能 | 備注 |
| 參考距離 | 5km | 晴朗空曠，天線增益 5dBi，天線高度 2.5米，空中速率 2.4kbps |
| 發射長度 | 240 Btye | 可通過指令設置分包 32/64/128/240 字節發送 |
| 緩存容量 | 1000 Btye | - |
| 調制方式 | LoRa | 新一代 LoRa 調制技術 |
| 通信接口 | UART 串口 | TTL 電平 |
| 封裝方式 | 直插式 | - |
| 接口方式 | 1*7*2.54mm | - |
| 外形尺寸 | 21*36 mm | - |

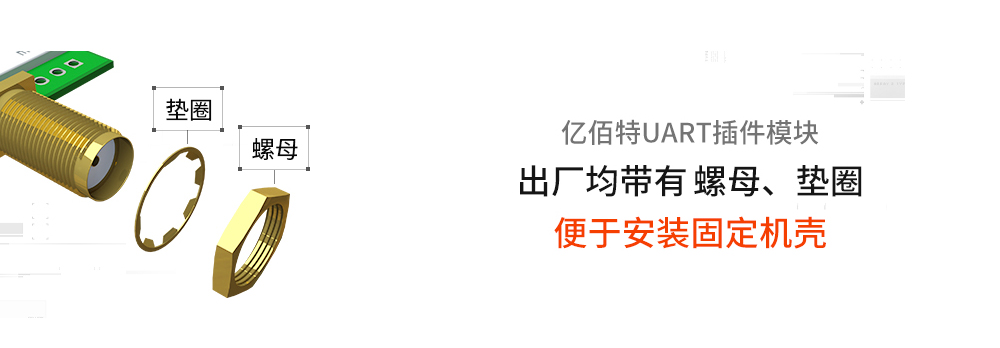

| 射頻接口 | SMA-K | 等效阻抗約 50Ω |
| 產品重量 | 6.5g | ±0.2g |
| 序號 | 引腳 | 引腳方向 | 備注 |
| 1 | M0 | 輸入（極弱上拉） | 和 M1 配合，決定模塊的 4 種工作模式（不可懸空，如不使用可接地） |
| 2 | M1 | 輸入（極弱上拉） | 和 M0 配合，決定模塊的 4 種工作模式（不可懸空，如不使用可接地） |
| 3 | RXD | 輸入 | TTL 串口輸入，連接到外部 TXD 輸出引腳； |
| 4 | TXD | 輸出 | TTL 串口輸出，連接到外部 RXD 輸入引腳； |
| 5 | AUX | 輸出 | 用于指示模塊工作狀態； 用戶喚醒外部 MCU，上電自檢初始化期間輸出低電平；（可以懸空） |
| 6 | VCC | 電源 | 模塊電源正參考，電壓范圍：2.3～5.5V DC |
| 7 | GND | 電源 | 模塊地線 |
| 8 | 固定孔 | 固定孔（模塊上與 GND 連接） | |
| 9 | 固定孔 | 固定孔（模塊上與 GND 連接） | |
| 10 | 固定孔 | 固定孔（模塊上與 GND 連接） |
| 產品說明書 |
【用戶手冊】E22-XXXT22D-V2.2_UserManual_CN  |
| 【兼容說明】E22與E220互通條件說明 |
| 【應用筆記】AN2023005_EBYTE無線模塊供電電源參考設計 |
| 【應用文檔】EBYTE串口模組Arduino驅動應用筆記 |
| 開發測試 |
| 【3D文件】3D_E22-xxxT22D |
| 【封裝文件】E22系列-PcbLib |
| 【嵌入式Demo程序】Ebyte_UART |
| 工具軟件 |
| 【配置軟件】E22參數配置軟件 |
| 【配置軟件】E22參數配置軟件(中性版) |
| 【調試工具】串口調試助手 |
