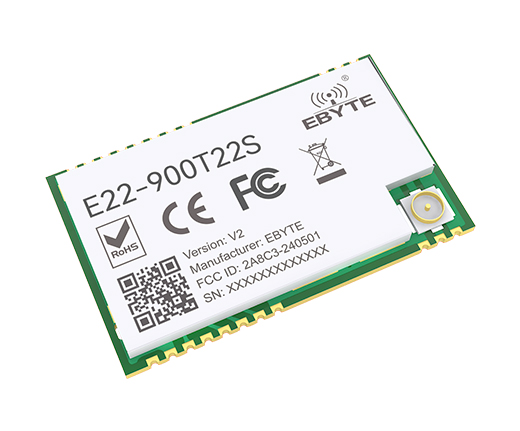

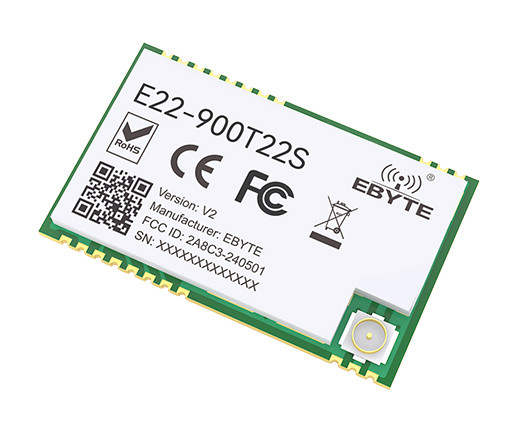

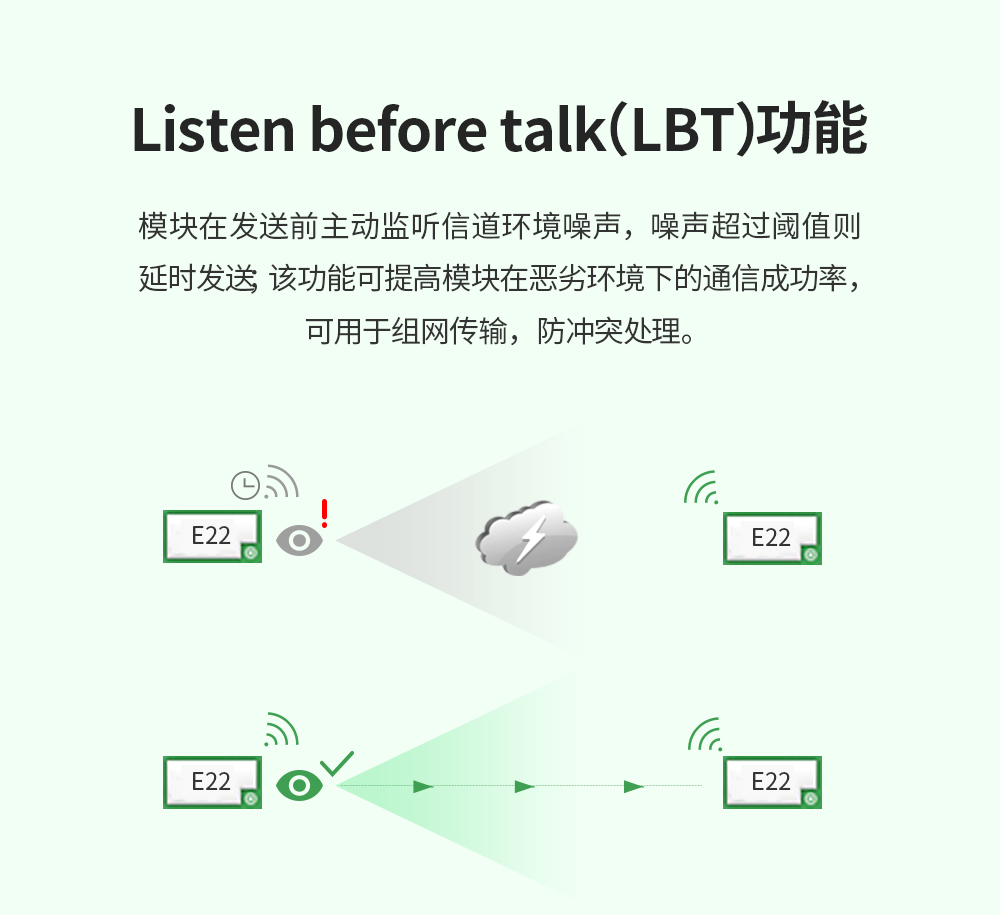

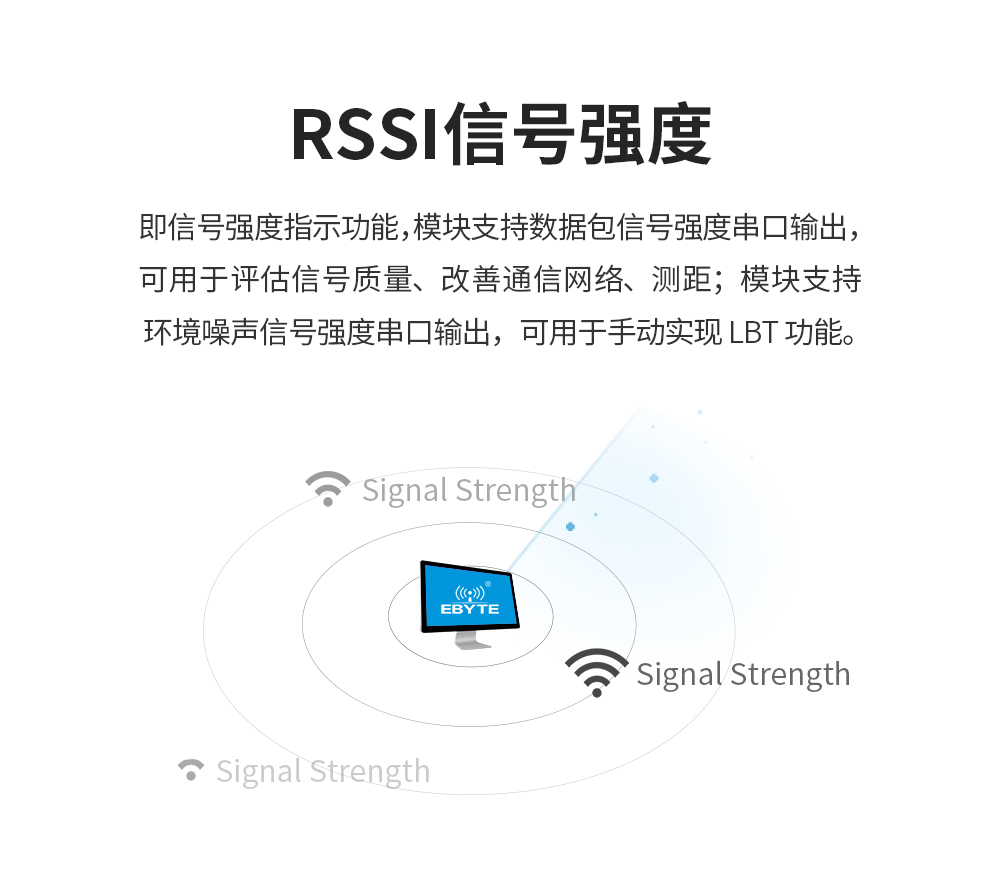

| 射頻參數 | 參數值 | 備注 |
| 工作頻段 | 850.125~930.125MHz | 支持 ISM 頻段 |
| 發射功率 | 22 dBm | 最大功率（約160mW） |
| 接收靈敏度 | -147dbm | - |

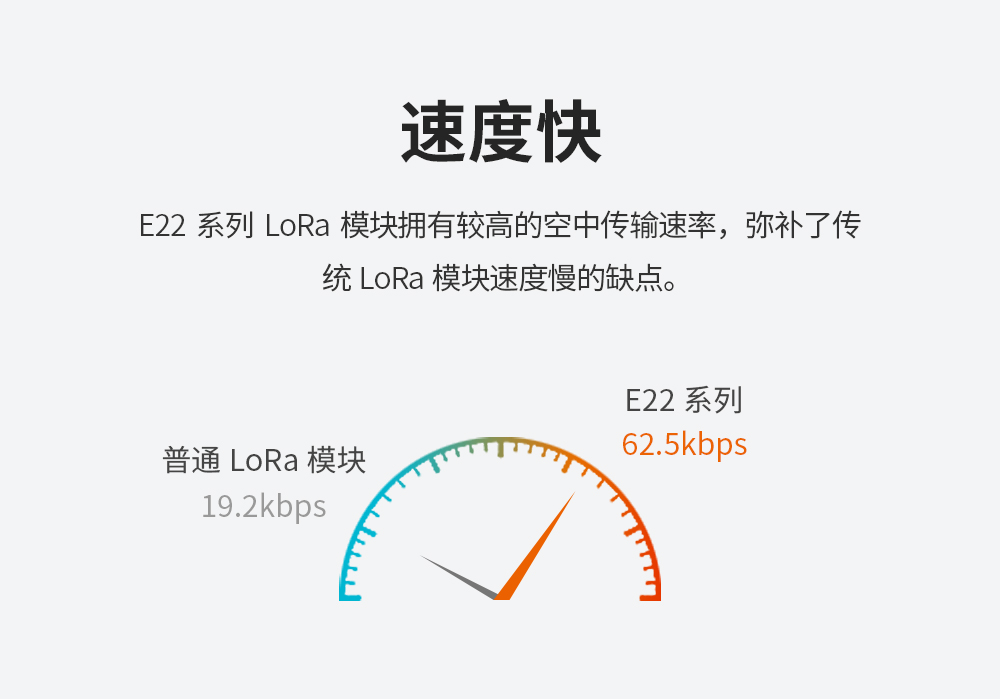

| 空中速率 | 2.4k~62.5kbps | 用戶編程控制 |

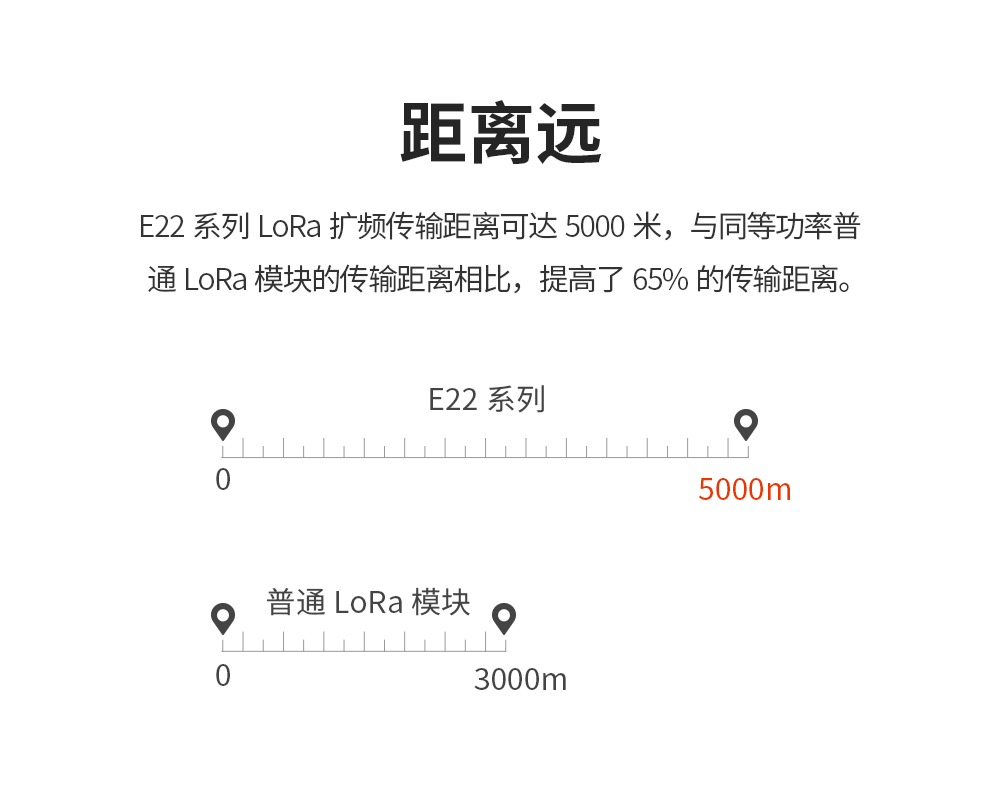

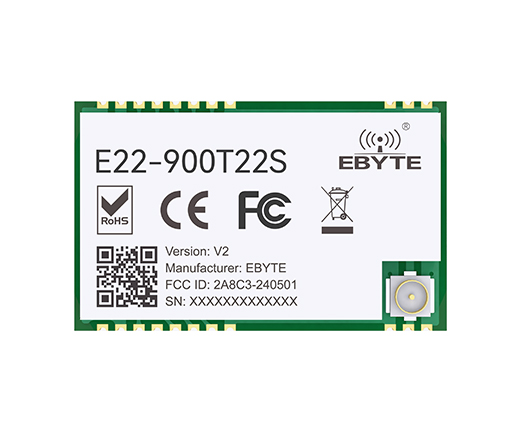

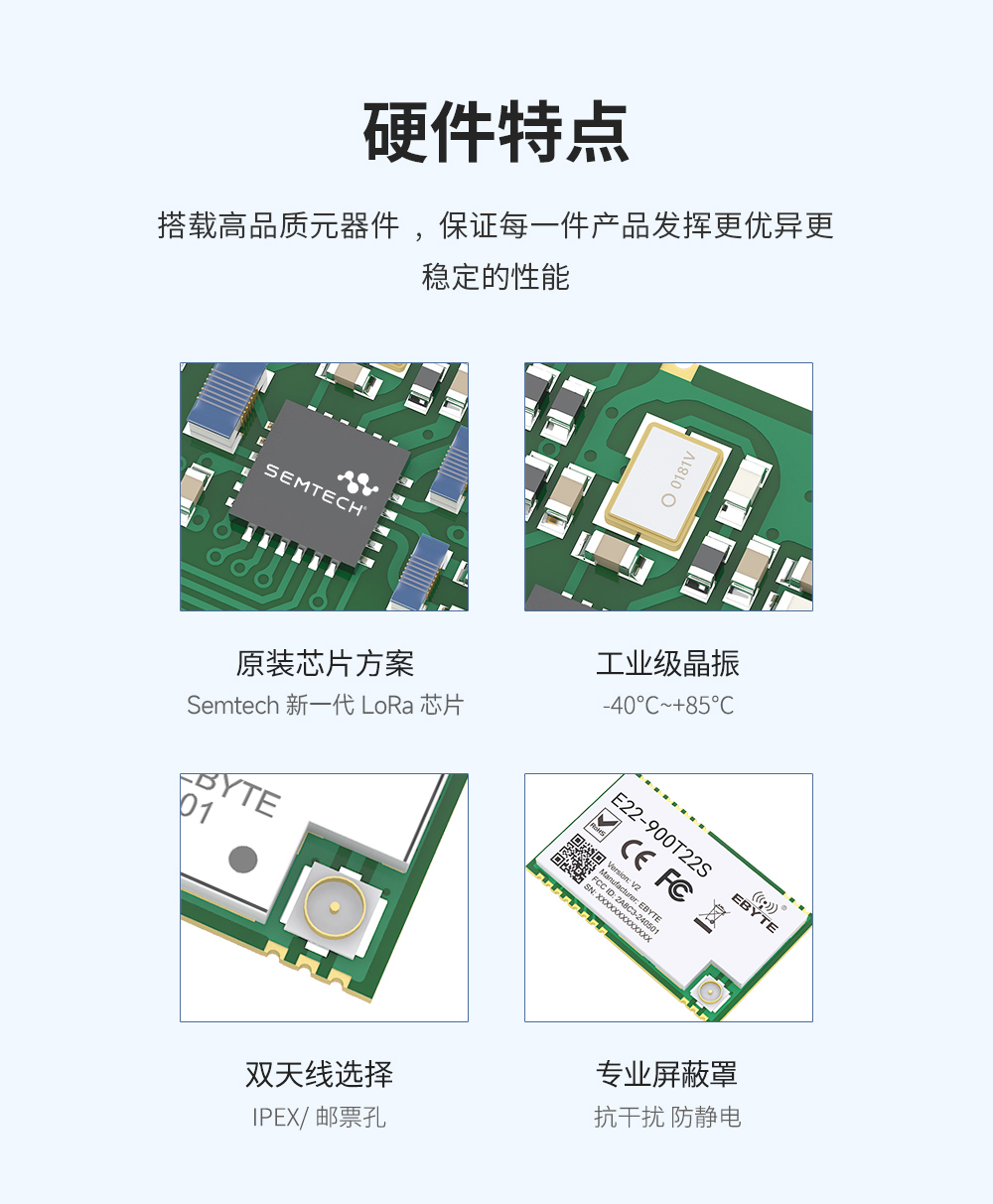

| 實測距離 | 5000米 | 晴朗空曠環境，最大功率，天線增益5dBi，高度2.5m |
| 硬件參數 | 參數值 | 備注 |

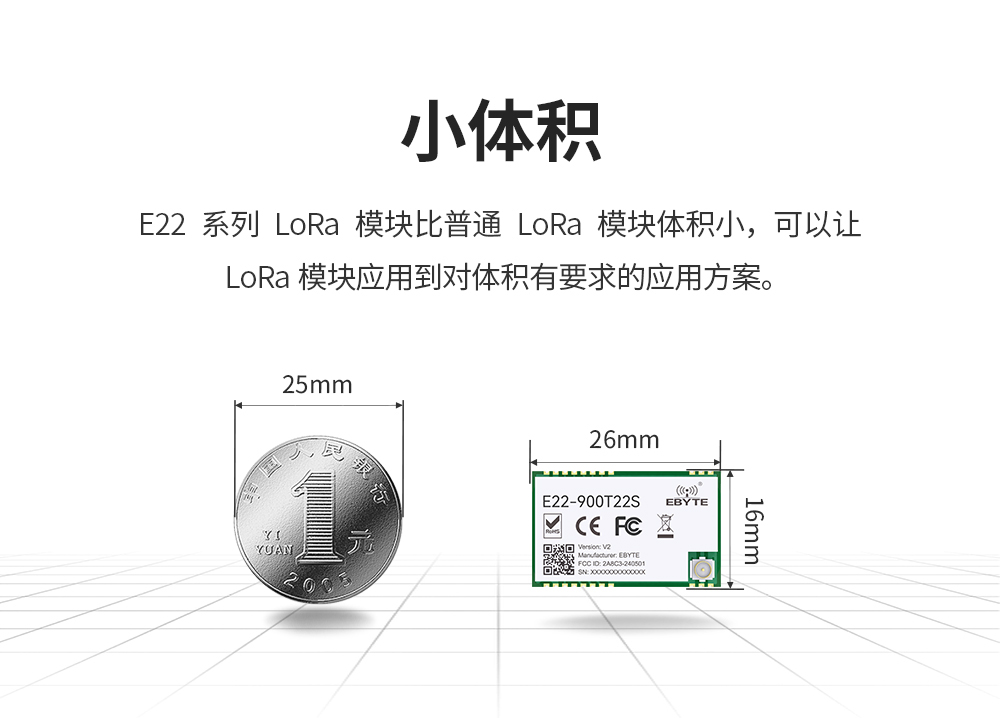

| 尺寸大小 | 16 * 26 mm | |
| 天線形式 | IPEX/郵票孔 | 等效阻抗約 50Ω |
| 通信接口 | UART 串口 | TTL 電平 |
| 封裝方式 | 貼片式 | |
| 電氣參數 | 最小值 | 典型值 | 最大值 | 單位 | 條件 |
| 電源電壓 | 2.7 | 5.0 | 5.5 | V | |
| 通信電平 | - | 3.3 | - | V | |
| 發射電流 | - | 155 | - | mA | 22dBm（160mW） |
| 接收電流 | - | 11 | - | mA | |

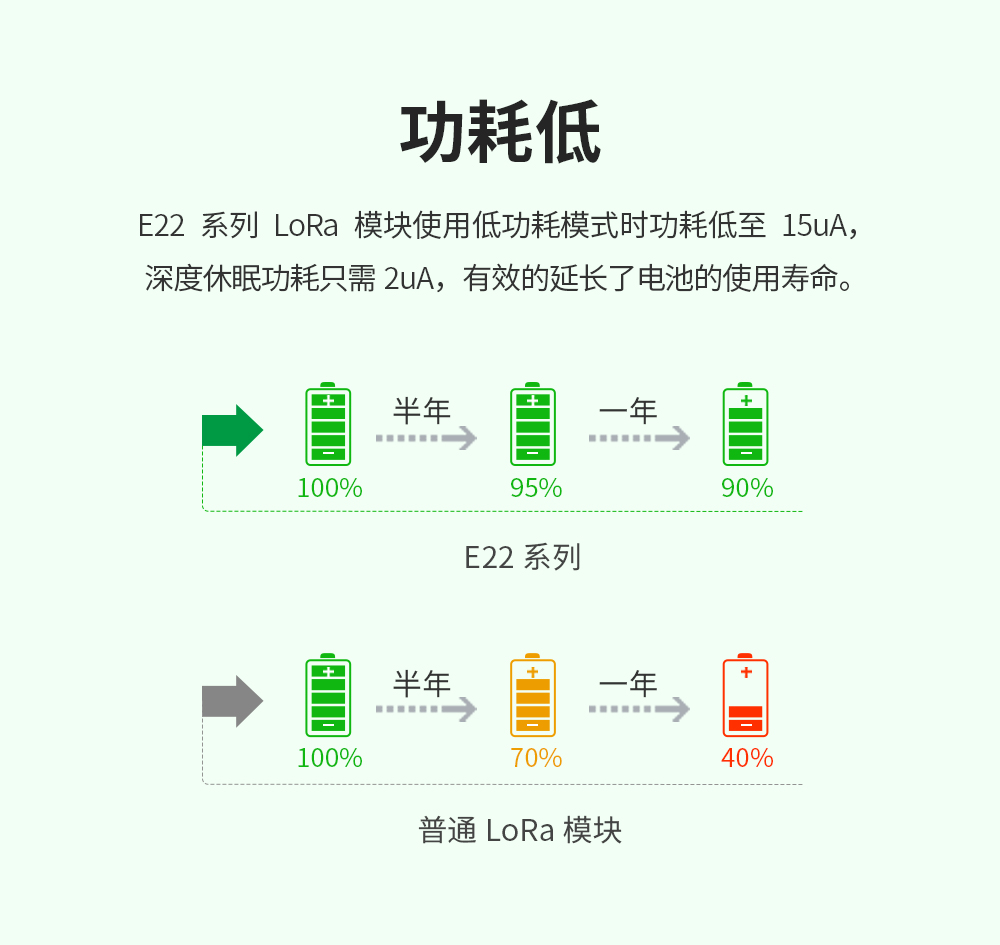

| 休眠電流 | - | 2.0 | - | uA | |
| 工作溫度 | -40 | 20 | +85 | ℃ | |
| 工作濕度 | 10 | 60 | 90 | % | |
| 儲存溫度 | -40 | 20 | +125 | ℃ |
| 序號 | 引腳 | 引腳方向 | 備注 |
| 1 | NRST | - | 模塊復位引腳，低電平復位 |
| 2 | GND | - | 模塊地線 |
| 3 | NC | - | 空腳 |
| 4 | NC | - | 空腳 |
| 5 | NC | - | 空腳 |
| 6 | NC | - | 空腳 |
| 7 | NC | - | 空腳 |
| 8 | GND | - | 模塊地線 |
| 11 | GND | - | 模塊地線 |
| 12 | ANT | - | 天線 |
| 13 | GND | - | 模塊地線 |
| 14 | GND | - | 模塊地線 |
| 15 | GND | - | 模塊地線 |
| 16 | GND | - | 模塊地線 |
| 19 | GND | - | 模塊地線 |
| 20 | M0 | 輸入（極弱上拉） | 和 M1 配合，決定模塊的 4 種工作模式（不可懸空，如不使用可接地） |
| 21 | M1 | 輸入（極弱上拉） | 和 M0 配合，決定模塊的 4 種工作模式（不可懸空，如不使用可接地） |
| 22 | RXD | 輸入 | TTL 串口輸入，連接到外部 TXD 輸出引腳； |
| 23 | TXD | 輸出 | TTL 串口輸出，連接到外部 RXD 輸入引腳； |
| 24 | AUX | 輸出 | 用于指示模塊工作狀態； 用戶喚醒外部 MCU，上電自檢初始化期間輸出低電平；（可以懸空） |
| 25 | VCC | - | 模塊電源正參考，電壓范圍：2.3～5.5V DC |
| 26 | GND | - | 模塊地線 |
| 產品說明書 |
【用戶手冊】E22-900T22S_UserManual_CN  |
| 【兼容說明】E22與E220互通條件說明 |
| 【應用筆記】AN2023005_EBYTE無線模塊供電電源參考設計 |
| 【應用文檔】EBYTE串口模組Arduino驅動應用筆記 |
| 開發測試 |
| 【3D文件】3D_E22-xxxT22S |
| 【封裝文件】Pcb_E22-xxxT22S |
| 【嵌入式Demo程序】Ebyte_UART |
| 工具軟件 |
| 【通信測試】串口調試助手_XCOM |
| 【配置軟件】E22參數配置軟件 |
| 【配置軟件】E22參數配置軟件(中性版) |
| 億佰特簡介 |
| 【企業簡介】 |
| 認證資料 |
【CE認證】CE-E22-900T22S  |

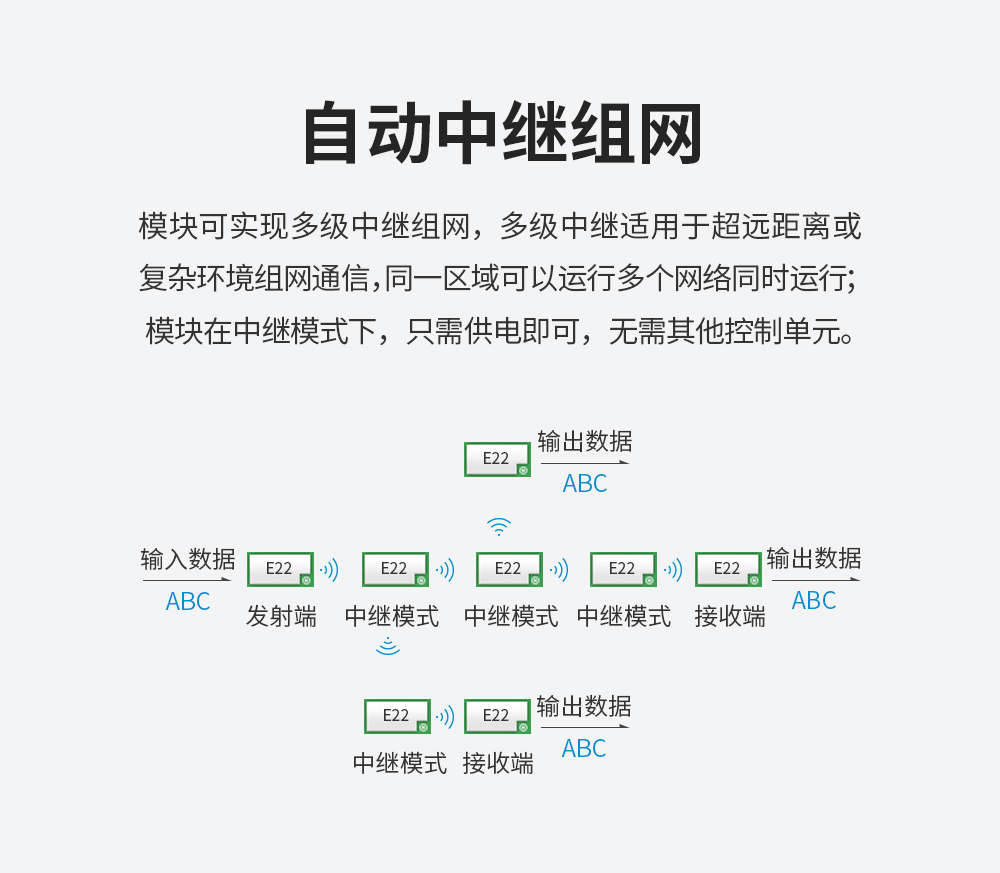

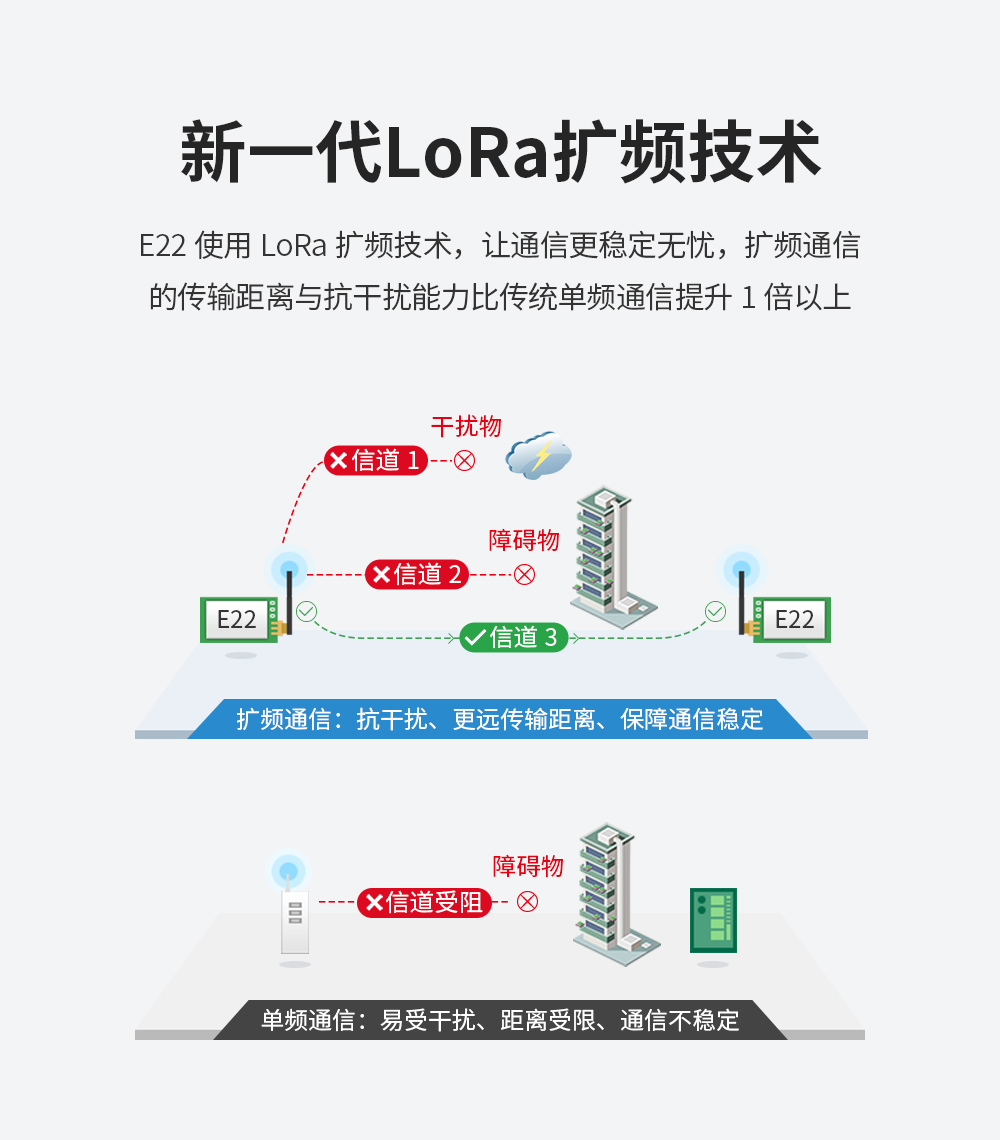

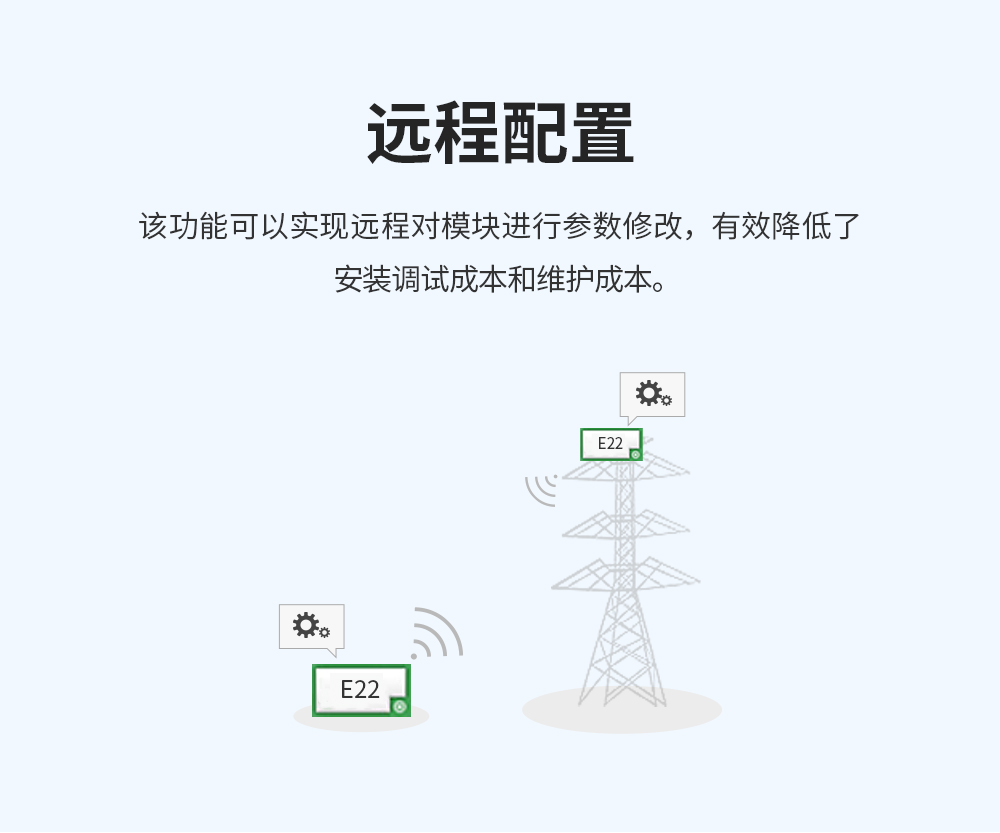

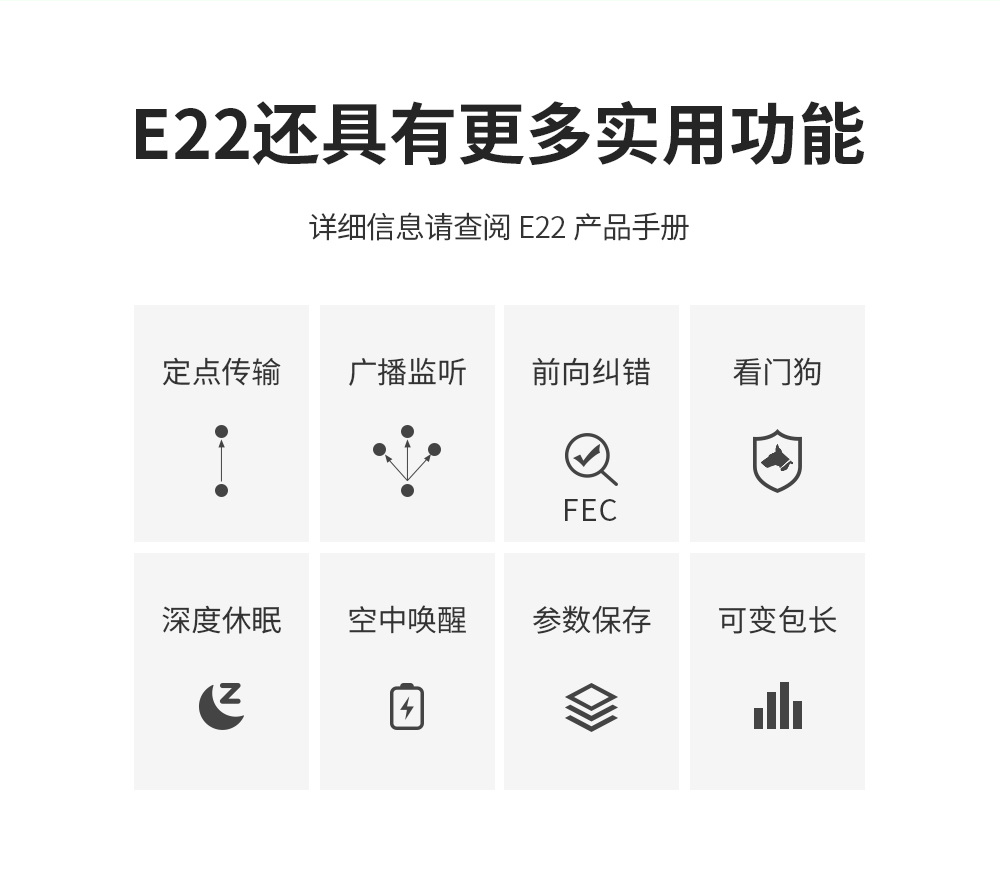

| 【FCC認證】FCC-E22-900T22S |
| 【ROHS認證】ROHS-E22-900T22S |
| 在線購買 |
| 【億佰特官方淘寶店】：https://item.taobao.com |
| 【京東商城】：https://i-item.jd.com |
| 【官方淘寶】：https://item.taobao.com |
| 【阿里巴巴】：https://detail.1688.com |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：support@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://www.sunredled.com/apple-technology.aspx |
| 【聯系郵箱】：support@cdebyte.com |
| 產品 型號 | 接口類型 | 芯片方案 | 載波頻率Hz | 發射功率dBm | 測試距離km | 空中速率bps | 封裝形式 | 產品尺寸mm | 產品特點 | 技術 手冊 | 樣品 購買 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| E22-170M33S | SPI | SX1262 | 150M 170M | 33 | 16 | 0.018～62.5k | 貼片 | 24*38.5 | 小體積、低功耗、遠距離 | ||
| E22-170M30S | SPI | SX1262 | 150M 170M | 30 | 10 | 0.018～62.5k | 貼片 | 24*38.5 | 小體積、低功耗、遠距離 | ||
| E22-170M22S | SPI | SX1262 | 170M | 22 | 5 | 0.018～62.5k | 貼片 | 14*20 | 小體積、低功耗、遠距離 | ||
| E22-170T33S | UART | LoRa方案 | 170M | 33 | 16 | 2.4K～15.6K | 貼片 | 25*40.5 | IPEX一代/郵票孔天線接口、新一代LoRa擴頻 | ||
| E22-170T30S | UART | LoRa方案 | 170M | 30 | 10 | 2.4K～15.6K | 貼片 | 25*40.5 | IPEX一代/郵票孔天線接口、新一代LoRa擴頻 | ||
| EWM22A-900BWL22S | UART | - | 2.4G/868M/915M | 22 | BLE/WIFI:0.5 + LORA:5 | BLE/WIFI/LoRa | 貼片 | 14*20 | BLE、WIFI、LoRa多合一無線數傳模塊，功能強大，應用場景多樣化 | ||
| EWM22A-400BWL22S | UART | - | 2.4G+433M | 22 | BLE/WIFI:0.5 + LORA:5 | BLE/WIFI/LoRa | 貼片 | 14*20 | BLE、WIFI、LoRa多合一無線數傳模塊，功能強大，應用場景多樣化 | ||
| EWM22M-400T22S | UART | LoRa方案 | 433M | 22 | 5 | 2.4~62.5K | 貼片 | 14*20 | 低成本、小尺寸LoRa無線串口模塊 | ||
| EWM226-900T22S | UART | LoRa方案 | 868M 915M | 22 | 5 | 4800~19200 | 貼片 | 14*17.5 | 半雙工、收發一體、高速率傳輸、割草機應用LoRa模塊 | ||
| EWM226-400T22S | UART | LoRa方案 | 433M | 22 | 5 | 4800~19200 | 貼片 | 14*17.5 | 半雙工、收發一體、高速率傳輸、割草機應用LoRa模塊 | ||
| EWM22A-400R30D | RS485 | - | 433M 470M | 30 | 10 | 2.4~64.5K | 插針式 | 26*48 | LoRa擴頻調制、RS485接口模塊 | ||
| EWM22A-400R22D | RS485 | - | 433M 470M | 22 | 5 | 2.4~64.5K | 插針式 | 38*23 | LoRa擴頻調制、RS485接口模塊 | ||
| E22-900M33S | SPI | SX1262 | 868M 915M | 33 | 16 | 0.3~62.5k | 貼片 | 24*38.5 | 遠距離抗干擾LoRa擴頻模塊 | ||
| E22-900T33S | UART | LoRa方案 | 868M 915M | 33 | 16 | 2.4~62.5k | 貼片 | 25*40.5 | LoRa 自動中繼組網 遠程配置 | ||
| E22-230T37S | UART | LoRa方案 | 230M | 37 | 20 | - | 貼片式 | 50*30.9 | LoRa擴頻/5E大功率 | ||
| E22-400T37S | UART | LoRa方案 | 433M 470M | 37 | 25 | 0.3~62.5k | 貼片 | 50*30.9 | LoRa 自動中繼組網 遠程配置 | ||
| E22-900T22U | USB | LoRa方案 | 868M 915M | 22 | 5 | 2.4~62.5k | 直插式 | 45.3*27.8*11.2 | LoRa 中繼組網 USB接口 | ||
| E22-400T22U | USB | LoRa方案 | 433M | 22 | 5 | 2.4～62.5k | 直插式 | 45.3*27.8*11.2 | LoRa 中繼組網 USB接口 | ||
| E22-230T22U | USB | LoRa方案 | 230M | 22 | 5 | 2.4~15.6k | 直插式 | 45.3*27.8*11.2 | LoRa 中繼組網 USB接口 | ||
| E22-400T33E | Mini PCI-e | LoRa方案 | 433M 470M | 33 | 16 | 2.4~62.5k | Mini PCI-e | 30*51 | LoRa、自動中繼、遠程配置、空中喚醒 | ||
| E22-230T33E | Mini PCI-e | LoRa方案 | 230M | 33 | 12 | 2.4～62.5k | Mini PCI-e | 30*51 | LoRa、自動中繼、遠程配置、空中喚醒 | ||
| E22-230T30E | Mini PCI-e | LoRa方案 | 230M | 30 | 10 | 2.4～62.5k | Mini PCI-e | 30*51 | LoRa 自動中繼、遠程配置、空中喚醒，自帶UART/RS485/RS232/USB通信接口 | ||
| E22-900MM22S | SPI | SX1262 | 868M 915M | 22 | 6 | 0.018~62.5k 0.6~300k | 貼片式 | 10*10*2.5 | LoRa調制技術、超小體積低功耗 | ||
| E22-400MM22S | SPI | SX1268 | 410M 493M | 22 | 6 | 0.018~62.5k 0.6~300k | 貼片式 | 10*10*2.5 | LoRa調制技術、超小體積低功耗 | ||
| E22-400M33S | SPI | SX1268 | 433M 470M | 33 | 16 | 0.018~62.5k 0.6~300k | 貼片式 | 38.5*24 | 新一代lora技術 | ||
| E22-230T33S | UART | LoRa方案 | 230M | 33 | 12 | 0.3~15.6k | 貼片式/郵票孔 | 25*40.5 | LoRa/自動中繼/遠程配置/空中喚醒 | ||
| E22-400T30E | Mini PCI-e | LoRa方案 | 433M 470M | 30 | 10 | 2.4~62.5k | Mini PCI-e | 30*51 | LoRa自動中繼、遠程配置、空中喚醒，自帶UART/RS485/RS232/USB通信接口 | ||
| E22-400T33S | UART | LoRa方案 | 400M | 33 | 16 | 2.4~62.5k | 貼片 | 25*40.5 | LoRa 自動中繼 遠程配置 | ||
| E22-400T33D | UART | LoRa方案 | 433M 470M | 33 | 16 | 2.4~62.5k | 直插 | 37*60*7.6 | LoRa 自動中繼 遠程配置 | ||
| E22-230T30D | UART | LoRa方案 | 230M | 30 | 10 | 0.3~15.6k | 直插式 | 24*43 | LoRa 自動中繼 遠程配置 | ||
| E22-230T22D | UART | LoRa方案 | 230M | 22 | 5 | 0.3~15.6k | 直插式 | 21*36 | LoRa 自動中繼 遠程配置 | ||
| E22-900T30S | UART | LoRa方案 | 868M 915M | 30 | 10 | 2.4~62.5k | 貼片 | 25*40.5 | LoRa 自動中繼 遠程配置 | ||
| E22-900T22S | UART | LoRa方案 | 868M 915M | 22 | 5 | 2.4~62.5k | 貼片 | 16*26 | LoRa 自動中繼 遠程配置 | ||
| E22-400T30S | UART | LoRa方案 | 433M 470M | 30 | 10 | 2.4~62.5k | 貼片 | 25*40.5 | LoRa 自動中繼 遠程配置 | ||
| E22-400T22S | UART | LoRa方案 | 433M 470M | 22 | 5 | 2.4~62.5k | 貼片 | 16*26 | LoRa 自動中繼 遠程配置 | ||
| E22-400T22D | UART | LoRa方案 | 433M 470M | 22 | 5 | 2.4~62.5k | 直插 | 21*36 | LoRa 自動中繼 遠程配置 | ||
| E22-900T30D | UART | LoRa方案 | 868M 915M | 30 | 10 | 2.4~62.5k | 直插 | 24*43 | LoRa 自動中繼 遠程配置 | ||
| E22-900T22D | UART | LoRa方案 | 868M 915M | 22 | 5 | 2.4~62.5k | 直插 | 21*36 | LoRa 自動中繼 遠程配置 | ||
| E22-400T30D | UART | LoRa方案 | 433M 470M | 30 | 10 | 2.4~62.5k | 直插 | 24*43 | 全新 LoRa 擴頻 自動中繼 無線配置 | ||
| E22-230T30S | UART | LoRa方案 | 230M | 30 | 10 | 0.3~15.6k | 貼片 | 25*40.5 | LoRa 自動中繼 遠程配置 | ||
| E22-230T22S | UART | LoRa方案 | 230M | 22 | 5 | 0.3~15.6k | 貼片 | 16*26 | LoRa 自動中繼 遠程配置 | ||
| E22-400M30S | SPI | SX1268 | 433M 470M | 30 | 12 | 0.018~62.5k 0.6~300k | 貼片 | 24*38.5 | 新1代LoRa擴頻，全球首發 | ||
| E22-900M30S | SPI | SX1262 | 868M 915M | 30 | 12 | 0.018~62.5k 0.6~300k | 貼片 | 24*38.5 | 新1代LoRa擴頻，全球首發 | ||
| E22-900M22S | SPI | SX1262 | 868M 915M | 22 | 6 | 0.018~62.5k 0.6~300k | 貼片 | 14*20 | 新1代LoRa擴頻，全球首發 | ||
| E22-400M22S | SPI | SX1268 | 433M 470M | 22 | 6 | 0.018~62.5k 0.6~300k | 貼片 | 14*20 | 新1代LoRa擴頻，全球首發 |
