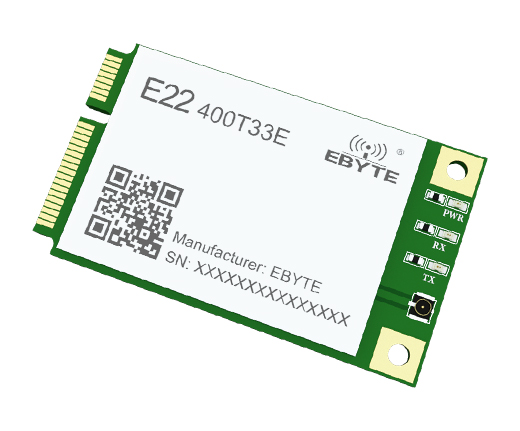

芯片方案：LoRa方案
發射功率：33dBm
通信距離：16km
產品重量：7.2±0.1g

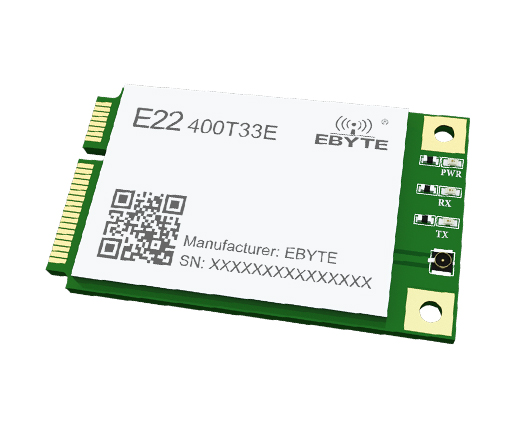

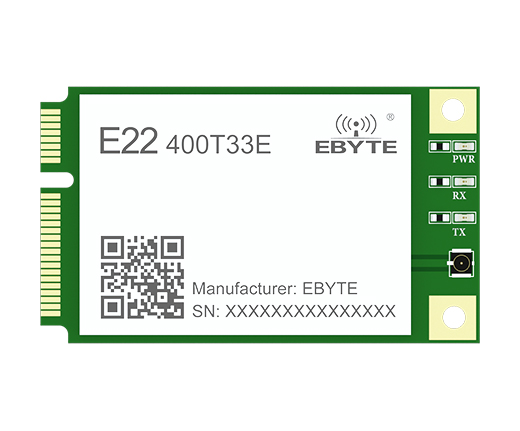

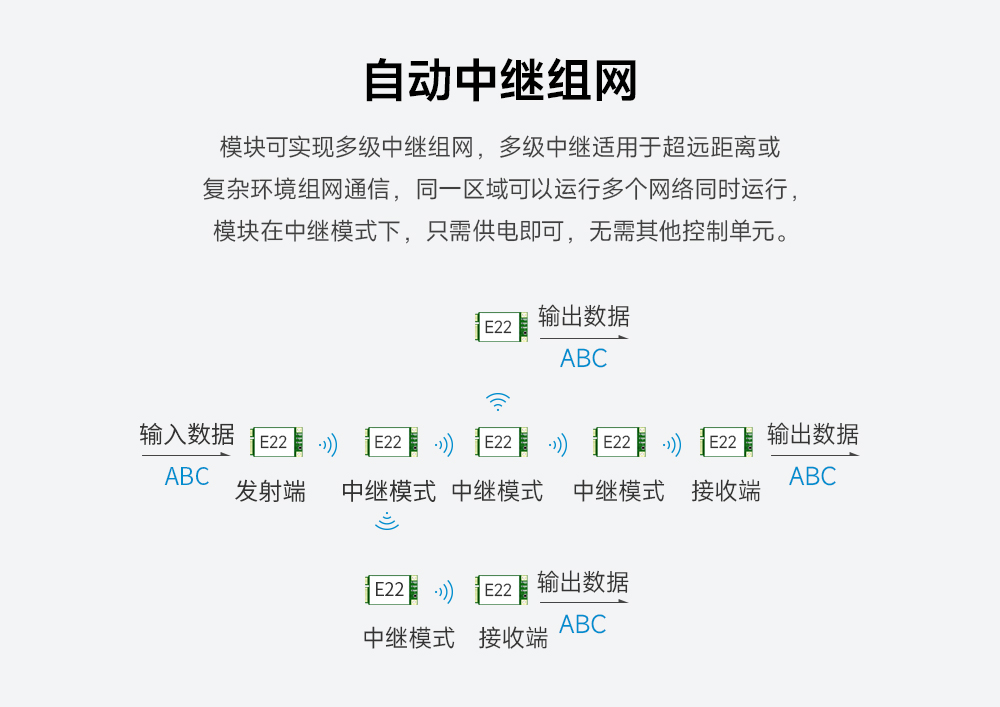

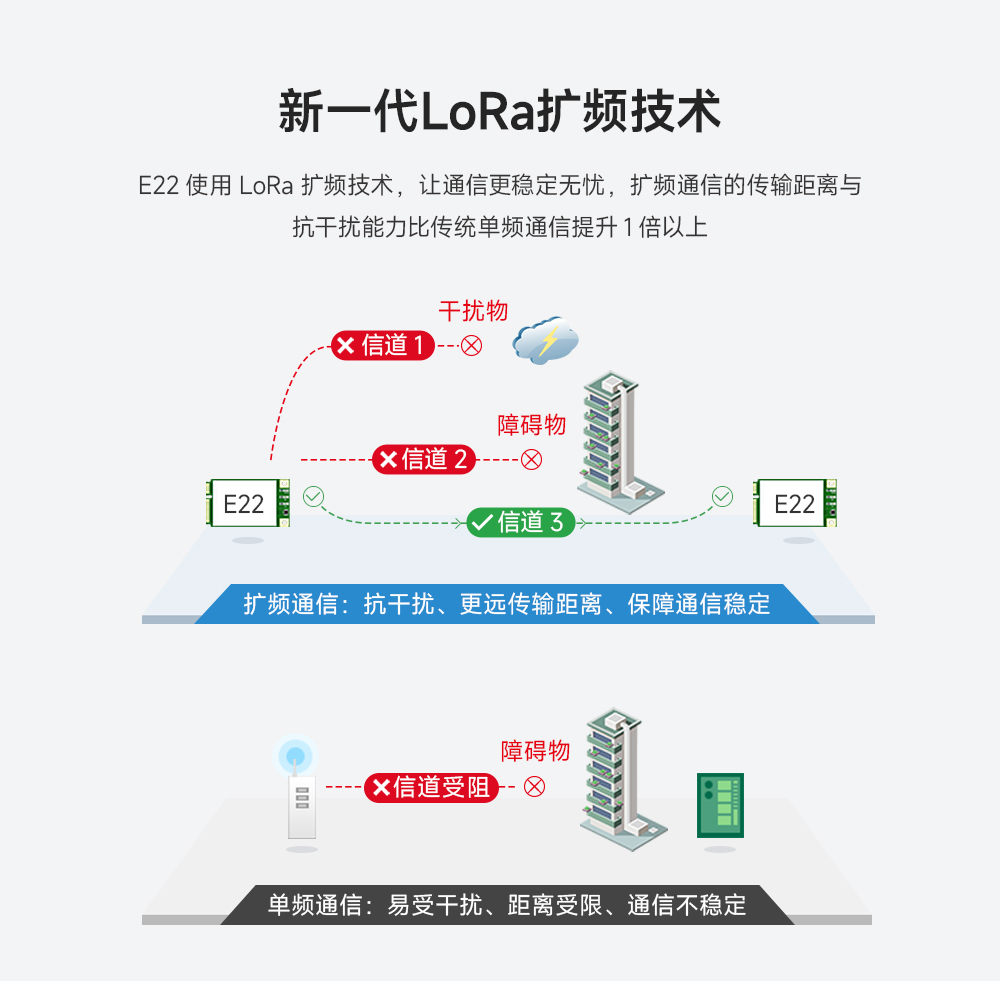

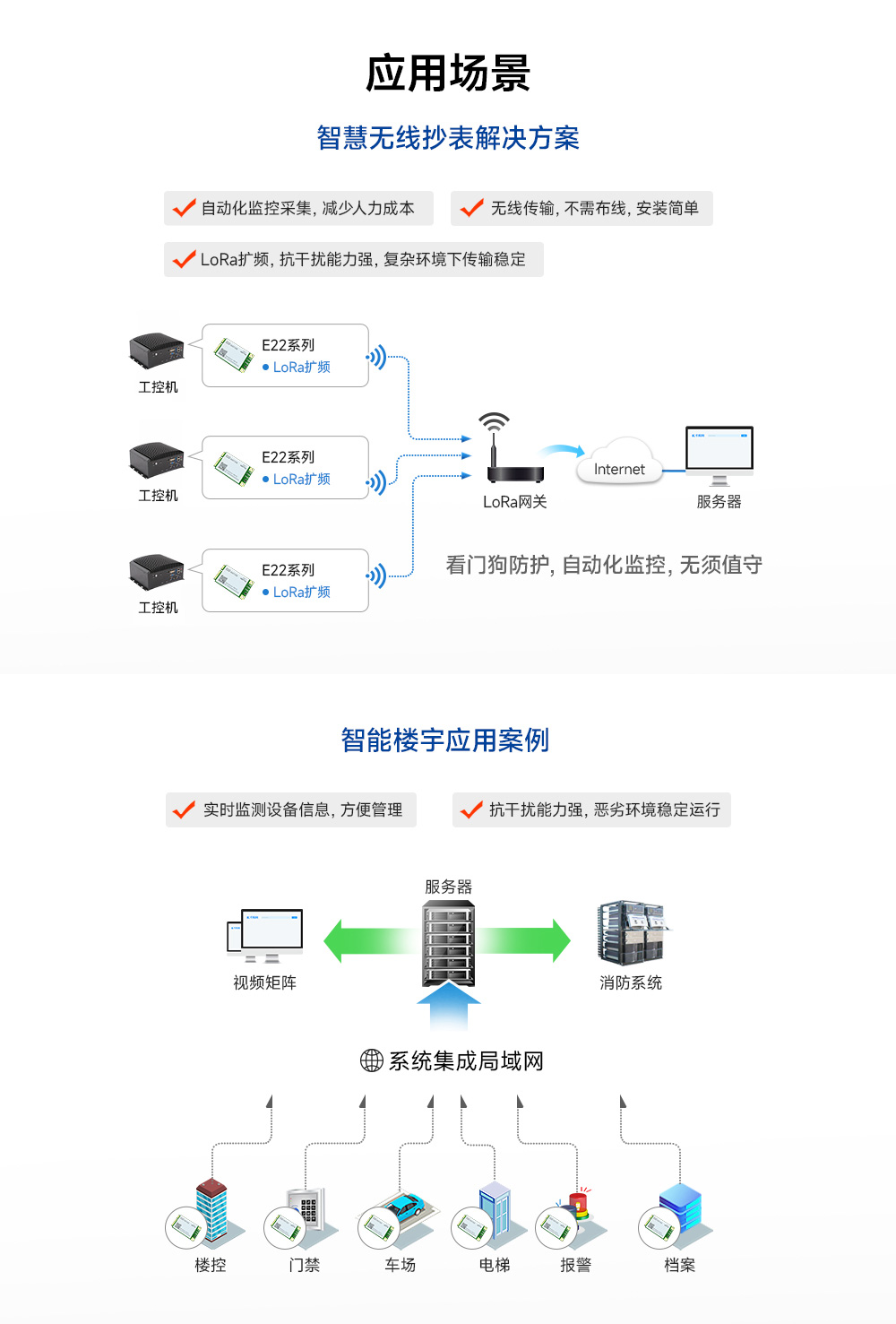

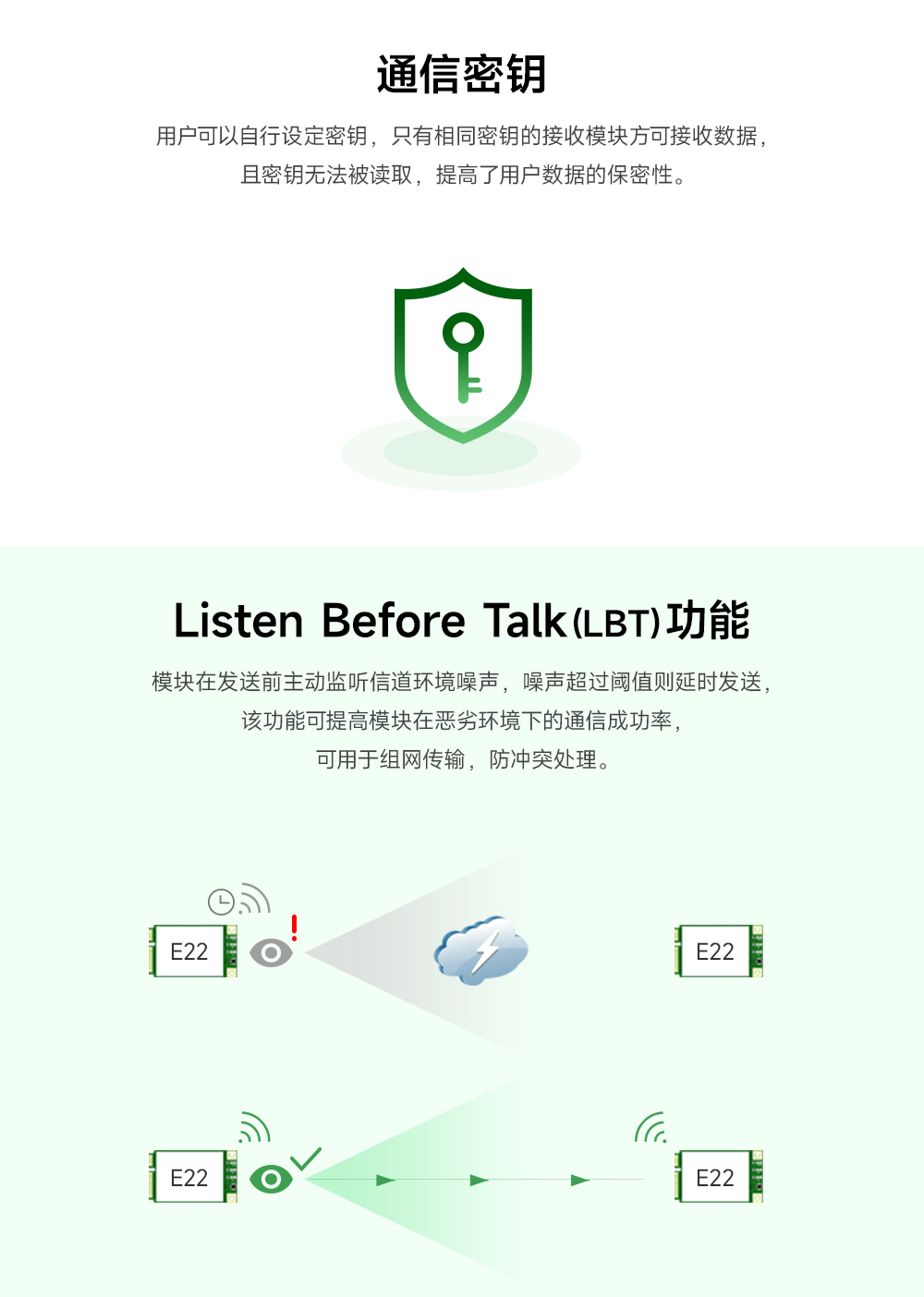

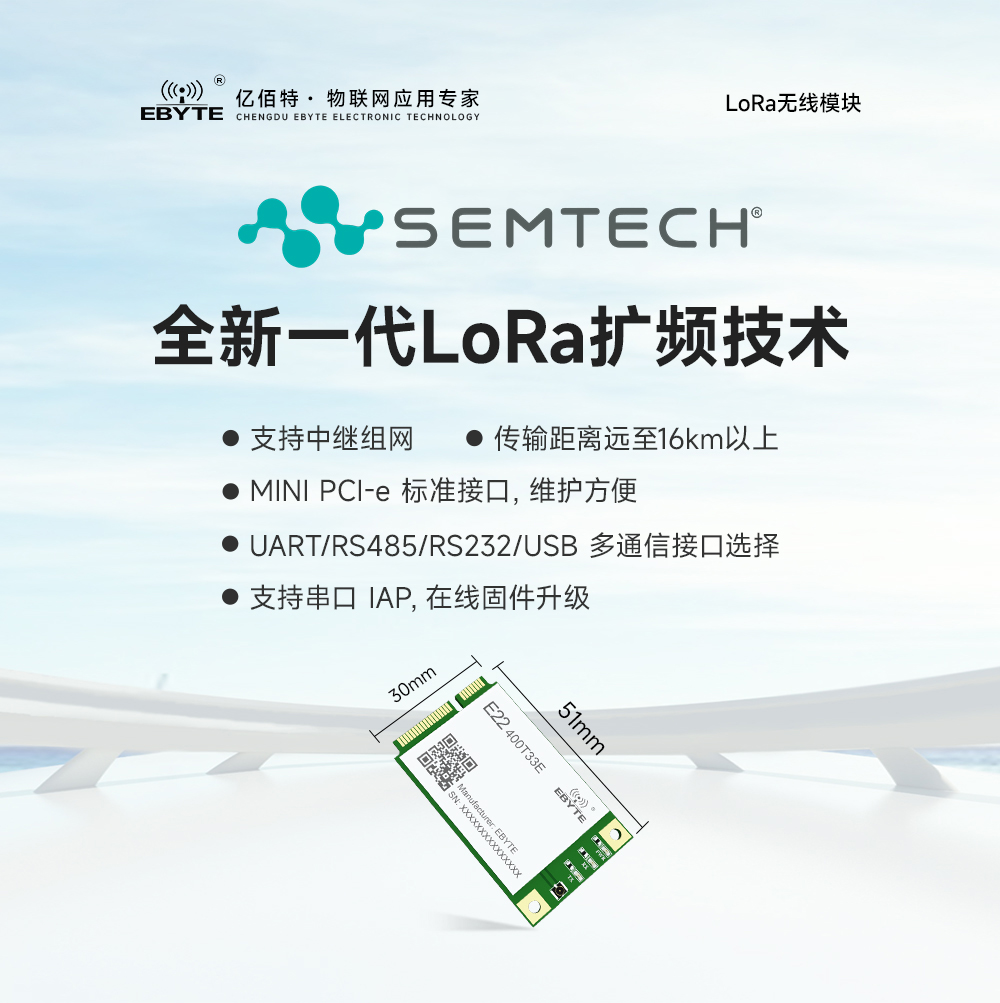

產品簡介：E22-400T33E是基于LoRa方案設計全新一代的LoRa無線擴頻模塊，具有多種傳輸方式，工作在410.125～493.125MHz頻段（默認 433.125MHz），LoRa擴頻技術，兼容3.3V與5V的IO口電壓，采用 MINI PCI-e 標準封裝，具備 UART/RS485/RS232/USB通信接口選擇，且通信兼容E22-T系列產品，方便用戶開發使用。該模塊傳輸距離更遠，速度更快；支持空中喚醒、無線配置、載波監聽、自動中繼、通信密鑰等功能，支持分包長度設定，可提供定制開發服務。
| 射頻參數 | 參數值 | 備注 |
| 工作頻段 | 410.125~493.125MHz | 支持 ISM 頻段 |
| 發射功率 | 33 dBm | - |
| 接收靈敏度 | -124dbm | 空中速率 2.4 kbps |
| FIFO | 240 Byte | 可通過指令設置分包 32/64/128/240 字節發送 |
| 調制方式 | LoRa | 新一代 LoRa 調制技術 |

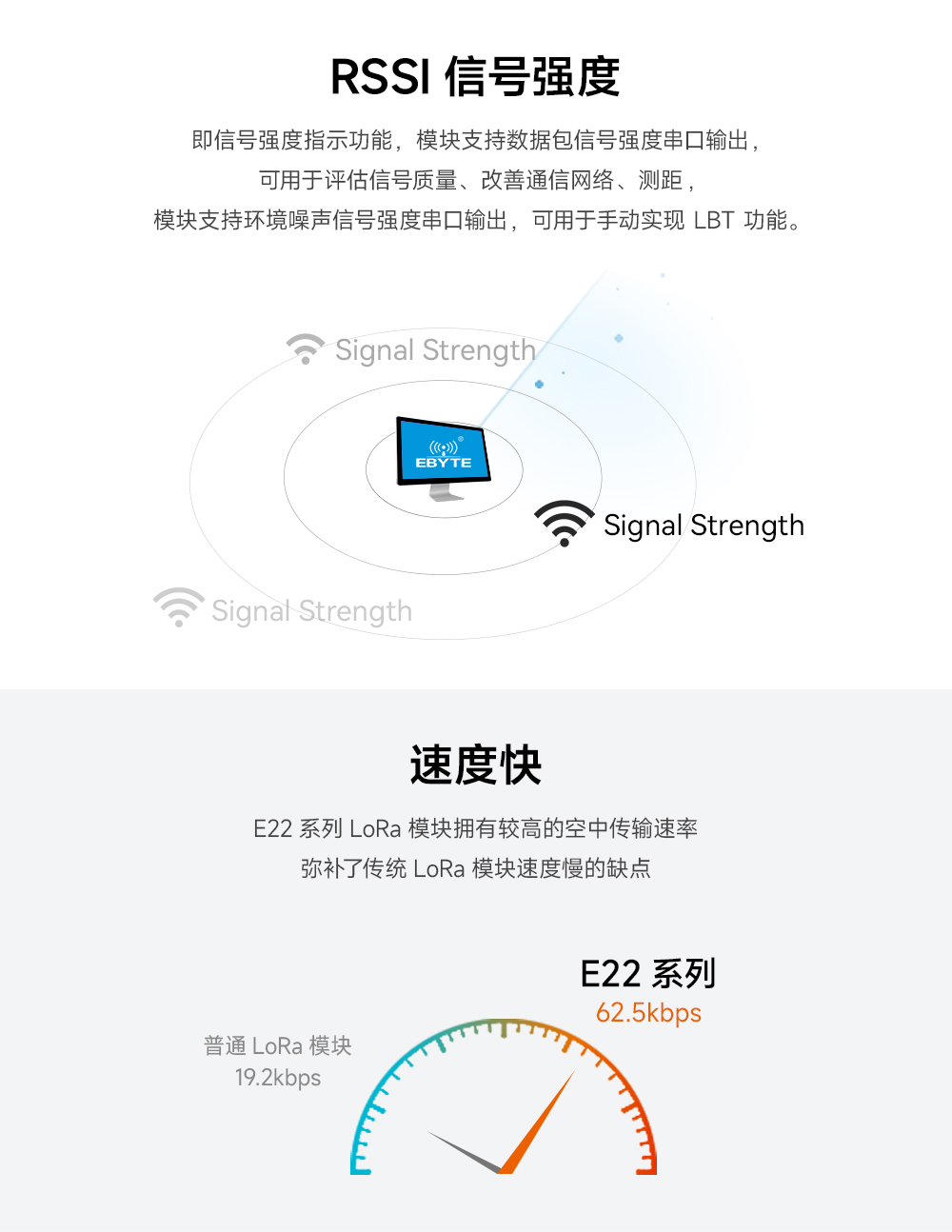

| 空中速率 | 2.4k~62.5kbps | 用戶編程控制 |

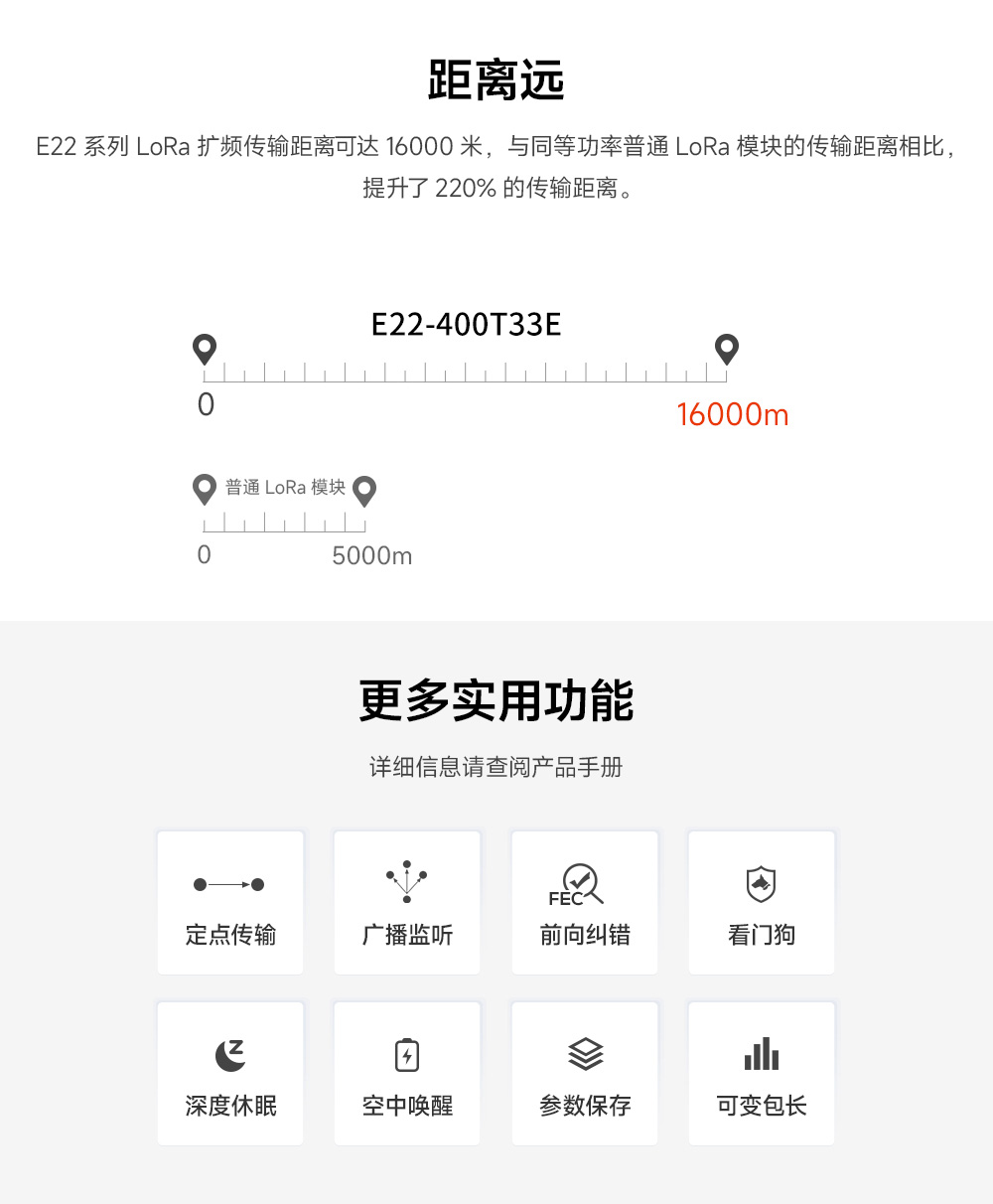

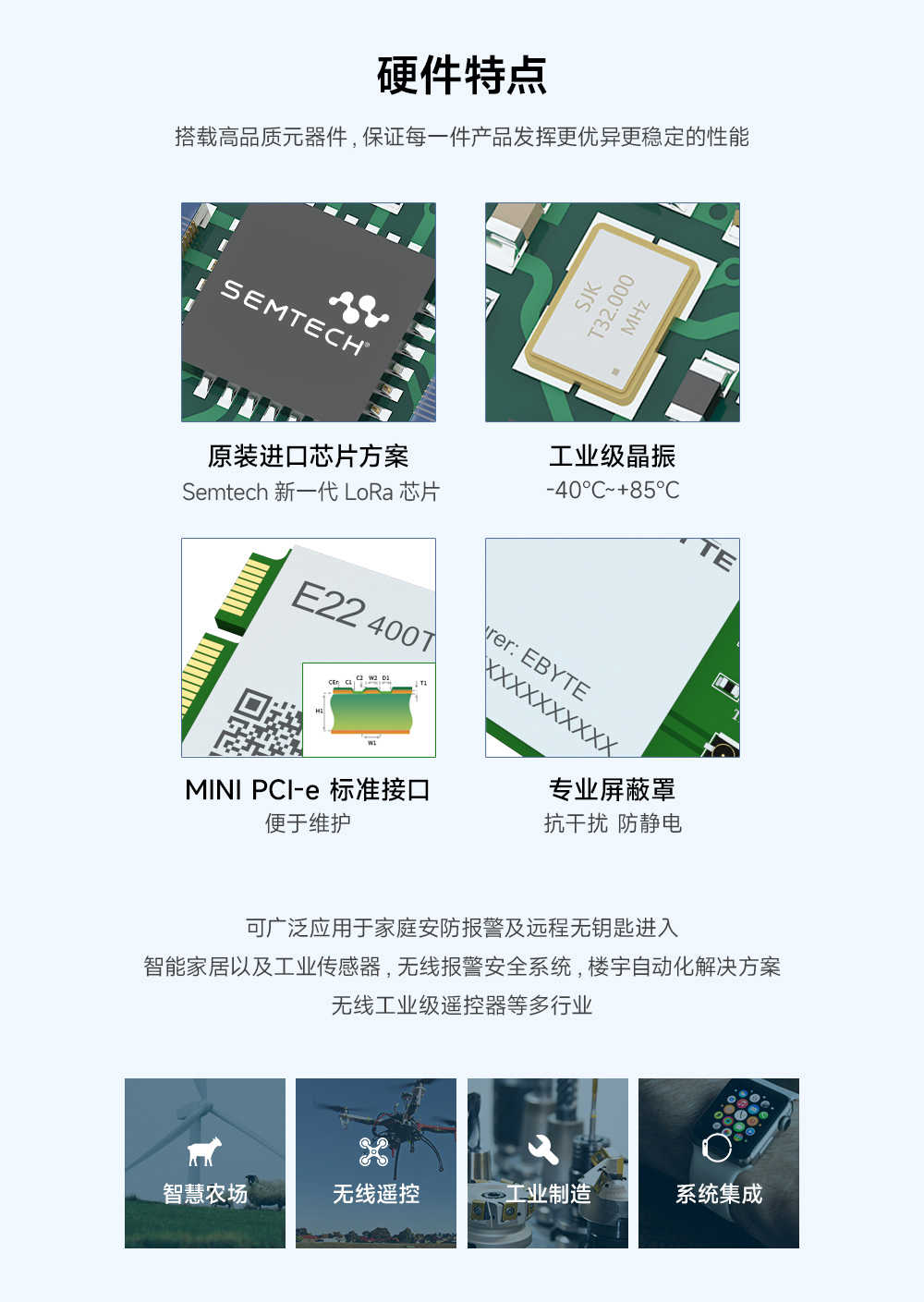

| 實測距離 | 16km | 晴朗空曠，天線增益 5dBi，天線高度 2.5 米，空中速率 2.4kbps |
| 硬件參數 | 參數值 | 備注 |

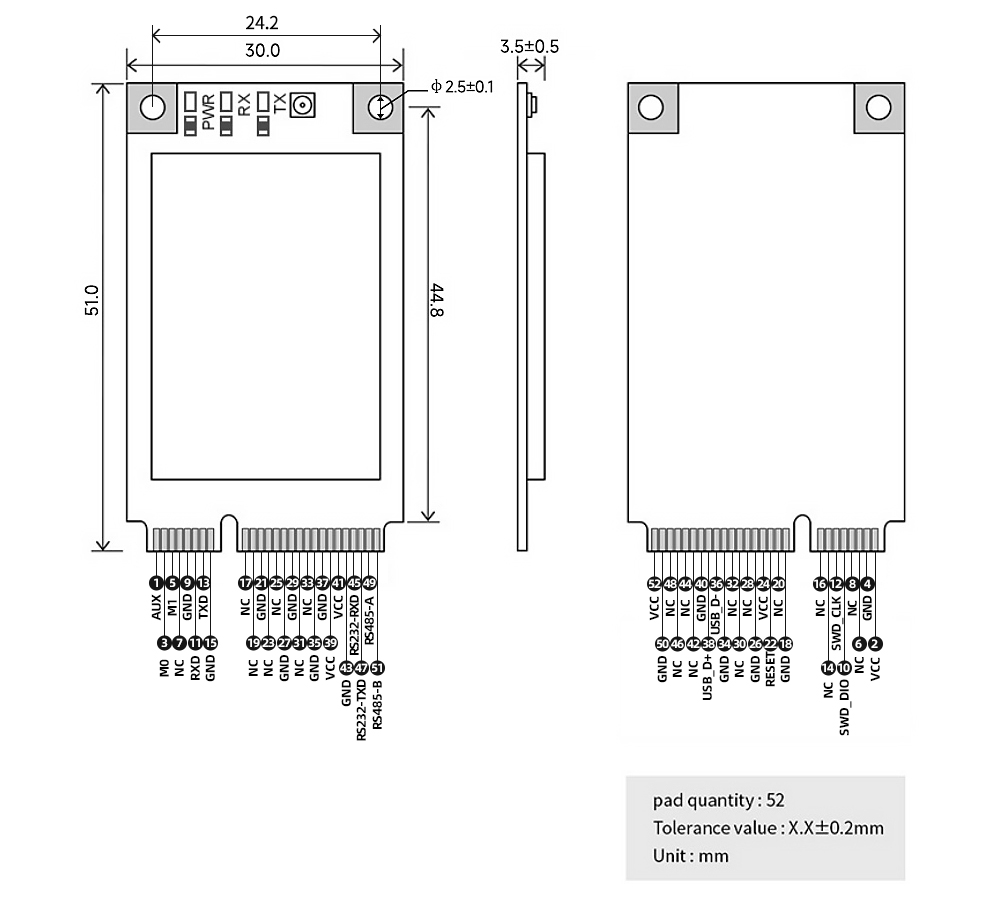

| 尺寸大小 | 30 * 51 mm | |
| 天線形式 | 1 代 IPEX | 等效阻抗約 50Ω |
| 通信接口 | UART/RS485/RS232/USB | 單路輸出 |
| 晶振頻率 | 32MHz | - |

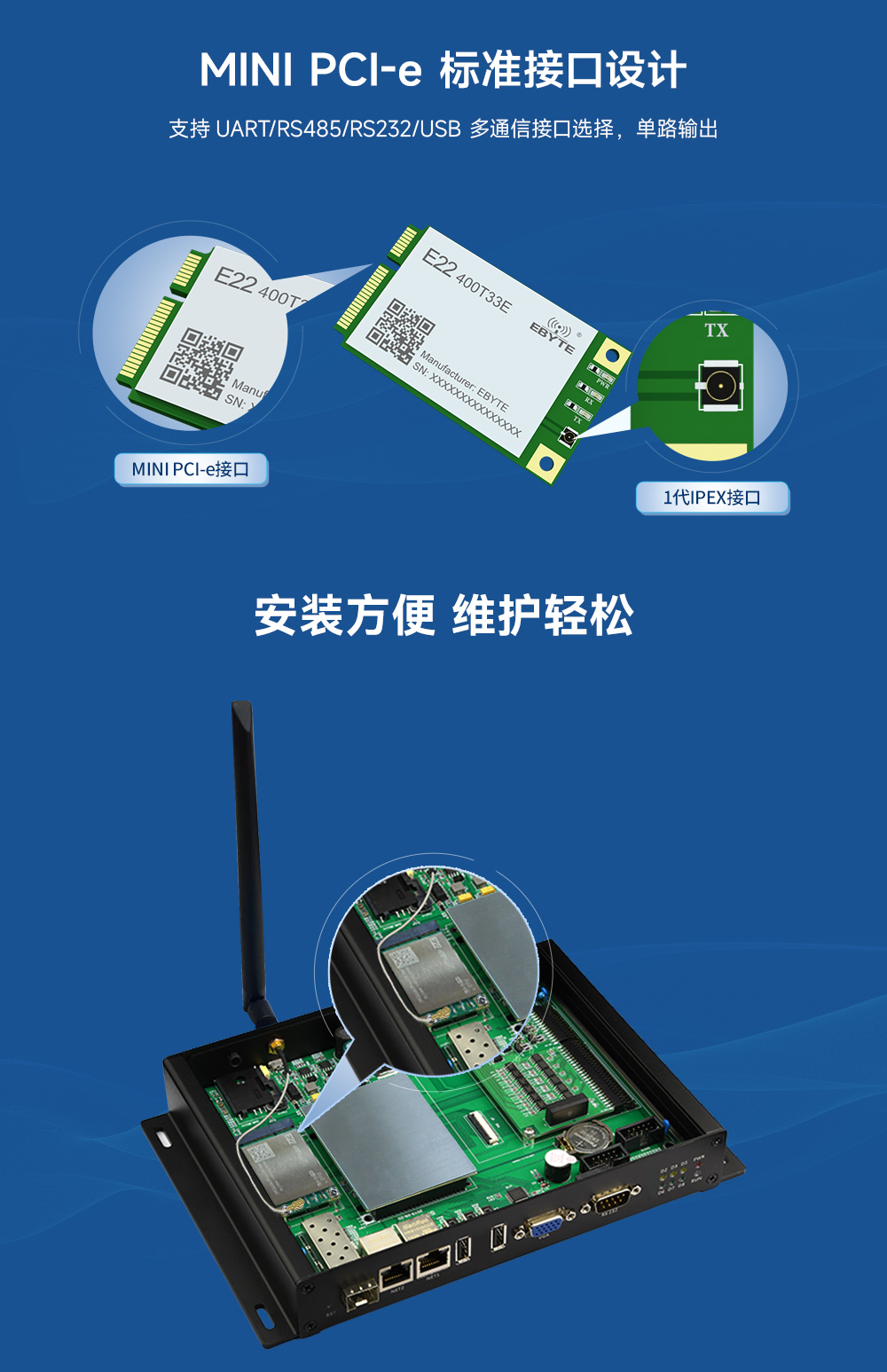

| 接口方式 | Mini PCIE | |
| 產品凈重 | 7.2g | ±0.5g |
| 封裝方式 | 直插式 | |
| 電氣參數 | 最小值 | 典型值 | 最大值 | 單位 | 條件 |
| 電源電壓 | 3.3 | 5.0 | 5.5 | V | ≥5.0V 可保證輸出功率超過 5.5V 永久燒毀模塊 注：通信方式為 USB 時，工作電壓為 3.7～5.5. |
| 通信電平 | - | 3.3 | - | V | 使用 5V TTL 建議加電平轉換 |
| 發射電流 | - | 1000 | - | mA | 瞬時功耗 |
| 接收電流 | - | 17 | - | mA | |
| 休眠電流 | - | 1.5 | - | mA | 軟件關斷 |
| 工作溫度 | -40 | 20 | +85 | ℃ | 工業級設計 |
| 工作濕度 | 10 | 60 | 90 | % | |
| 儲存溫度 | -40 | 20 | +125 | ℃ |
| 引腳序號 | 引腳名稱 | 引腳方向 | 引腳用途 |
| 1 | AUX | 輸出 | 用于指示模塊工作狀態，用戶喚醒外部M0，上電自檢初始化期間輸出 低電平:（可以懸空） |
| 2 | VCC | 輸入 | 電源輸入5.0V |
| 3 | M0 | 輸入(極弱上拉) | 和MI配合，決定模塊的4種工作模式（不可懸空，如不使用可接地） |
| 4 | GND | 電源參考地 | |
| 5 | M1 | 輸入(極弱上拉) | 和M0配合，決定模塊的4種工作模式（不可懸空，如不使用可接地） |
| 6 | NC | - | - |
| 7 | NC | - | - |
| 8 | NC | - | - |
| 9 | GND | - | 電源參考地 |
| 10 | SWD_DI0 | 輸入/輸出 | 程序下載數據接口(SWD燒錄前需要對模塊進行復位操作或者全片擦除) |
| 11 | RXD | 輸入 | TTL串口輸入，連接外部TXD輸出引腳 |
| 12 | SWD_CLK | 輸入/輸出 | 程序下載時鐘接口(SWD燒錄前需要對模塊進行復位操作或者全片擦除) |
| 13 | TXD | 輸出 | TTL串口輸出，連接外部RXD輸入引腳 |
| 14 | NC | - | - |
| 15 | GND | - | 電源參考地 |
| 16 | NC | - | - |
| 17 | NC | - | - |
| 18 | GND | - | 電源參考地 |
| 19 | NC | - | |
| 20 | NC | - | 電源參考地 |
| 21 | GND | - | 電源參考地 |
| 22 | RESET | 輸入 | 輸入低電平模塊進入硬件復位狀態，輸入高電平模塊恢復正常工作狀 態，該功能用于緊急情況下復位操作 |
| 23 | NC | - | - |
| 24 | VCC | 輸入 | 電源輸入5.0V |
| 25 | NC | - | - |
| 26 | GND | - | 電源參考地 |
| 27 | GND | - | 電源參考地 |
| 28 | NC | - | - |
| 29 | GND | - | 電源參考地 |
| 30 | NC | - | - |
| 31 | NC | - | - |
| 32 | NC | - | - |
| 33 | NC | - | - |
| 34 | GND | - | 電源參考地 |
| 35 | GND | - | 電源參考地 |
| 36 | USB_D- | 輸入/輸出 | 外接其他USB設備的D- |
| 37 | GND | - | 電源參考地 |
| 38 | USB_D+ | 輸入/輸出 | 外接其他USB設備的D+ |
| 39 | VCC | 輸入 | 電源輸入5.0V |
| 40 | GND | - | 電源參考地 |
| 41 | VCC | 輸入 | 電源輸入5.0V |
| 42 | NC | - | - |
| 43 | GND | - | 電源參考地 |
| 44 | NC | - | - |
| 45 | RS232_RXD | 輸入 | 外接其他RS232設備的TXD |
| 46 | NC | - | - |
| 47 | RS232_TXD | 輸出 | 外接其他RS232設備的RXD |
| 48 | NC | - | - |
| 49 | RS485_A | 輸入/輸出 | 外接其他RS485設備的A端 |
| 50 | GND | - | 電源參考地 |
| 51 | RS485_B | 輸入/輸出 | 外接其他RS485設備的B端 |
| 52 | VCC | 輸入 | 電源輸入5.0V |
| 在線購買 |
| 【億佰特官方淘寶店】：https://item.taobao.com |
| 【阿里巴巴】：https://detail.1688.com |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：support@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://www.sunredled.com/apple-technology.aspx |
| 【聯系郵箱】：support@cdebyte.com |
| 產品 型號 | 接口類型 | 芯片方案 | 載波頻率Hz | 發射功率dBm | 測試距離km | 空中速率bps | 封裝形式 | 產品尺寸mm | 產品特點 | 技術 手冊 | 樣品 購買 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| E22-170M33S | SPI | SX1262 | 150M 170M | 33 | 16 | 0.018～62.5k | 貼片 | 24*38.5 | 小體積、低功耗、遠距離 | ||
| E22-170M30S | SPI | SX1262 | 150M 170M | 30 | 10 | 0.018～62.5k | 貼片 | 24*38.5 | 小體積、低功耗、遠距離 | ||
| E22-170M22S | SPI | SX1262 | 170M | 22 | 5 | 0.018～62.5k | 貼片 | 14*20 | 小體積、低功耗、遠距離 | ||
| E22-170T33S | UART | LoRa方案 | 170M | 33 | 16 | 2.4K～15.6K | 貼片 | 25*40.5 | IPEX一代/郵票孔天線接口、新一代LoRa擴頻 | ||
| E22-170T30S | UART | LoRa方案 | 170M | 30 | 10 | 2.4K～15.6K | 貼片 | 25*40.5 | IPEX一代/郵票孔天線接口、新一代LoRa擴頻 | ||
| EWM22A-900BWL22S | UART | - | 2.4G/868M/915M | 22 | BLE/WIFI:0.5 + LORA:5 | BLE/WIFI/LoRa | 貼片 | 14*20 | BLE、WIFI、LoRa多合一無線數傳模塊，功能強大，應用場景多樣化 | ||
| EWM22A-400BWL22S | UART | - | 2.4G+433M | 22 | BLE/WIFI:0.5 + LORA:5 | BLE/WIFI/LoRa | 貼片 | 14*20 | BLE、WIFI、LoRa多合一無線數傳模塊，功能強大，應用場景多樣化 | ||
| EWM22M-400T22S | UART | LoRa方案 | 433M | 22 | 5 | 2.4~62.5K | 貼片 | 14*20 | 低成本、小尺寸LoRa無線串口模塊 | ||
| EWM226-900T22S | UART | LoRa方案 | 868M 915M | 22 | 5 | 4800~19200 | 貼片 | 14*17.5 | 半雙工、收發一體、高速率傳輸、割草機應用LoRa模塊 | ||
| EWM226-400T22S | UART | LoRa方案 | 433M | 22 | 5 | 4800~19200 | 貼片 | 14*17.5 | 半雙工、收發一體、高速率傳輸、割草機應用LoRa模塊 | ||
| EWM22A-400R30D | RS485 | - | 433M 470M | 30 | 10 | 2.4~64.5K | 插針式 | 26*48 | LoRa擴頻調制、RS485接口模塊 | ||
| EWM22A-400R22D | RS485 | - | 433M 470M | 22 | 5 | 2.4~64.5K | 插針式 | 38*23 | LoRa擴頻調制、RS485接口模塊 | ||
| E22-900M33S | SPI | SX1262 | 868M 915M | 33 | 16 | 0.3~62.5k | 貼片 | 24*38.5 | 遠距離抗干擾LoRa擴頻模塊 | ||
| E22-900T33S | UART | LoRa方案 | 868M 915M | 33 | 16 | 2.4~62.5k | 貼片 | 25*40.5 | LoRa 自動中繼組網 遠程配置 | ||
| E22-230T37S | UART | LoRa方案 | 230M | 37 | 20 | - | 貼片式 | 50*30.9 | LoRa擴頻/5E大功率 | ||
| E22-400T37S | UART | LoRa方案 | 433M 470M | 37 | 25 | 0.3~62.5k | 貼片 | 50*30.9 | LoRa 自動中繼組網 遠程配置 | ||
| E22-900T22U | USB | LoRa方案 | 868M 915M | 22 | 5 | 2.4~62.5k | 直插式 | 45.3*27.8*11.2 | LoRa 中繼組網 USB接口 | ||
| E22-400T22U | USB | LoRa方案 | 433M | 22 | 5 | 2.4～62.5k | 直插式 | 45.3*27.8*11.2 | LoRa 中繼組網 USB接口 | ||
| E22-230T22U | USB | LoRa方案 | 230M | 22 | 5 | 2.4~15.6k | 直插式 | 45.3*27.8*11.2 | LoRa 中繼組網 USB接口 | ||

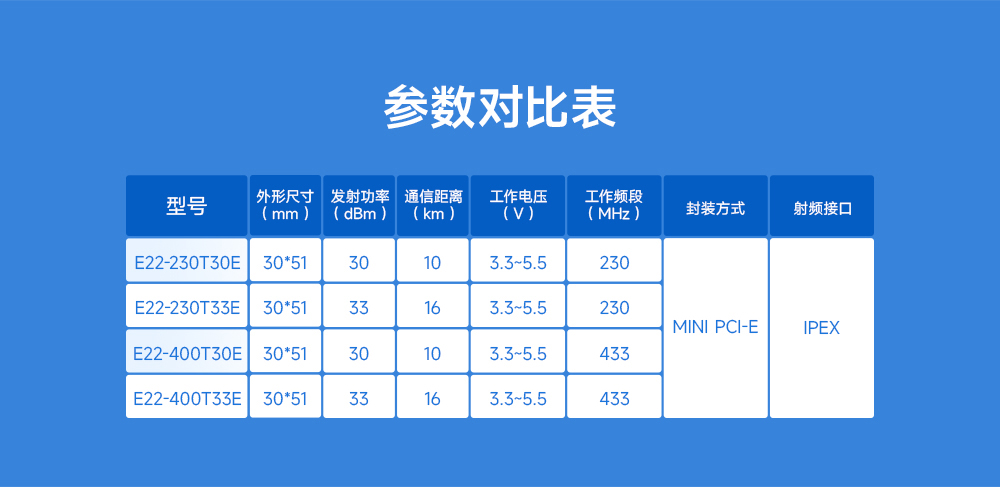

| E22-400T33E | Mini PCI-e | LoRa方案 | 433M 470M | 33 | 16 | 2.4~62.5k | Mini PCI-e | 30*51 | LoRa、自動中繼、遠程配置、空中喚醒 | ||
