芯片方案：LoRa方案
發射功率：33dBm

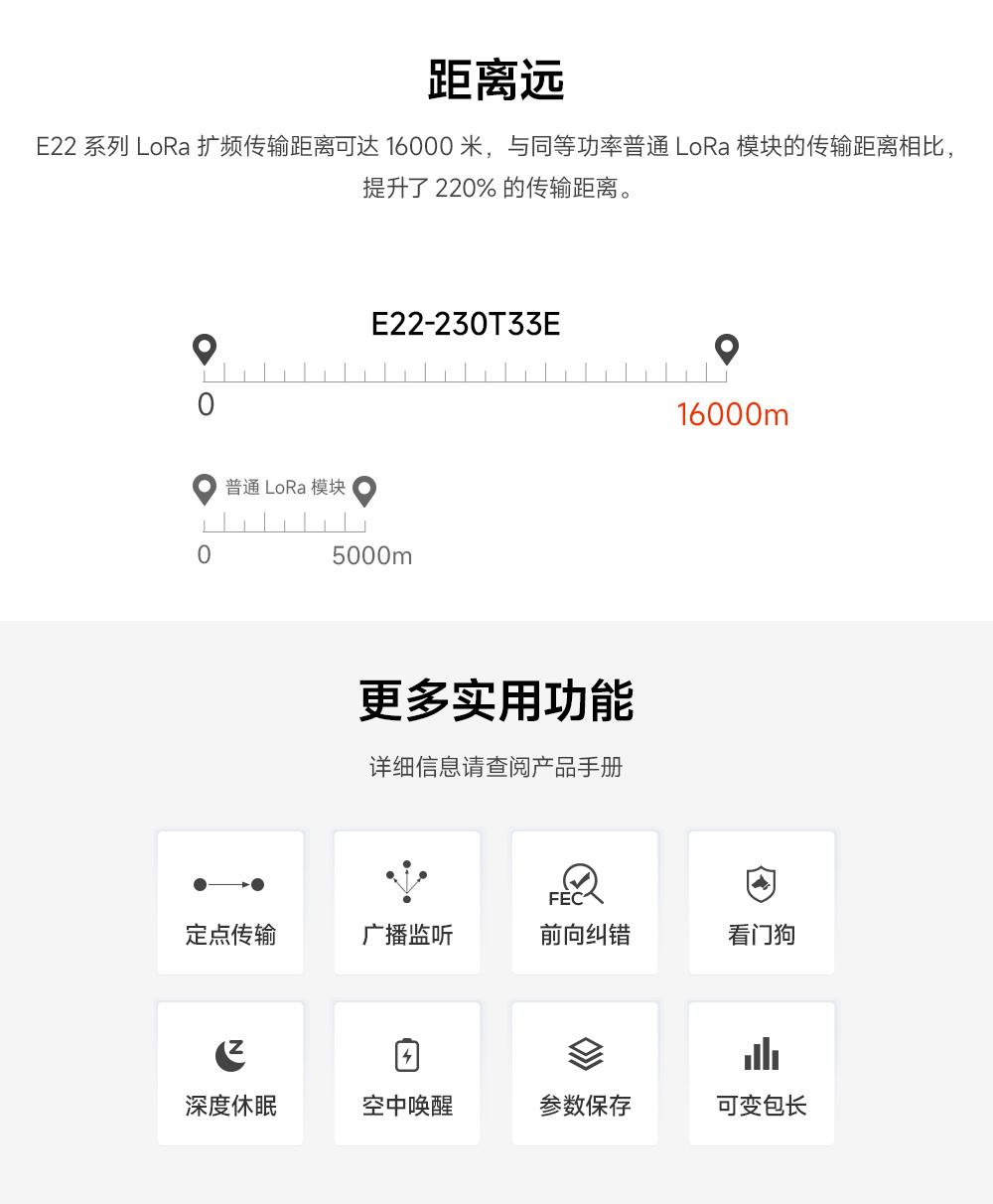

通信距離：12km
產品重量：7.2±0.5g

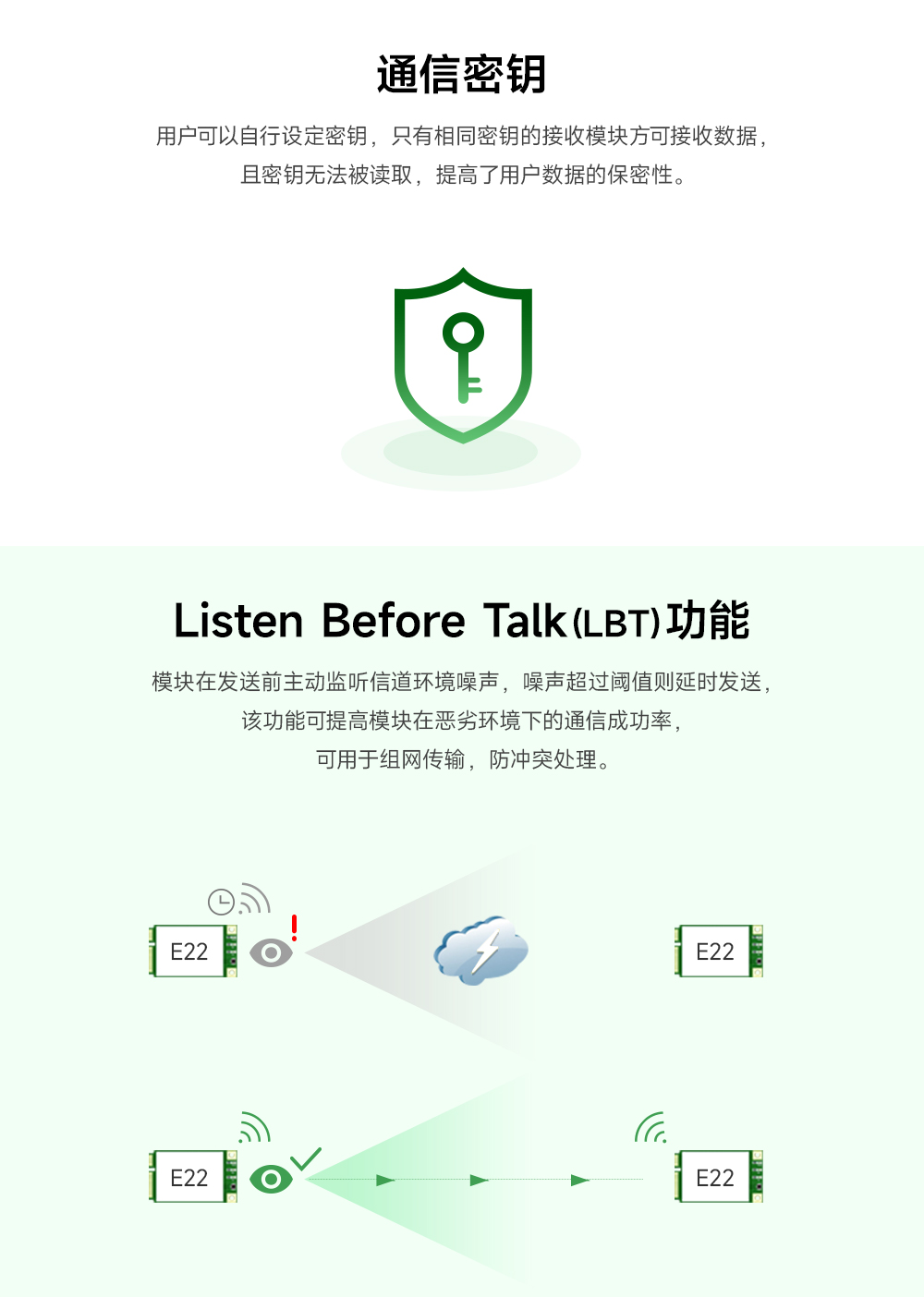

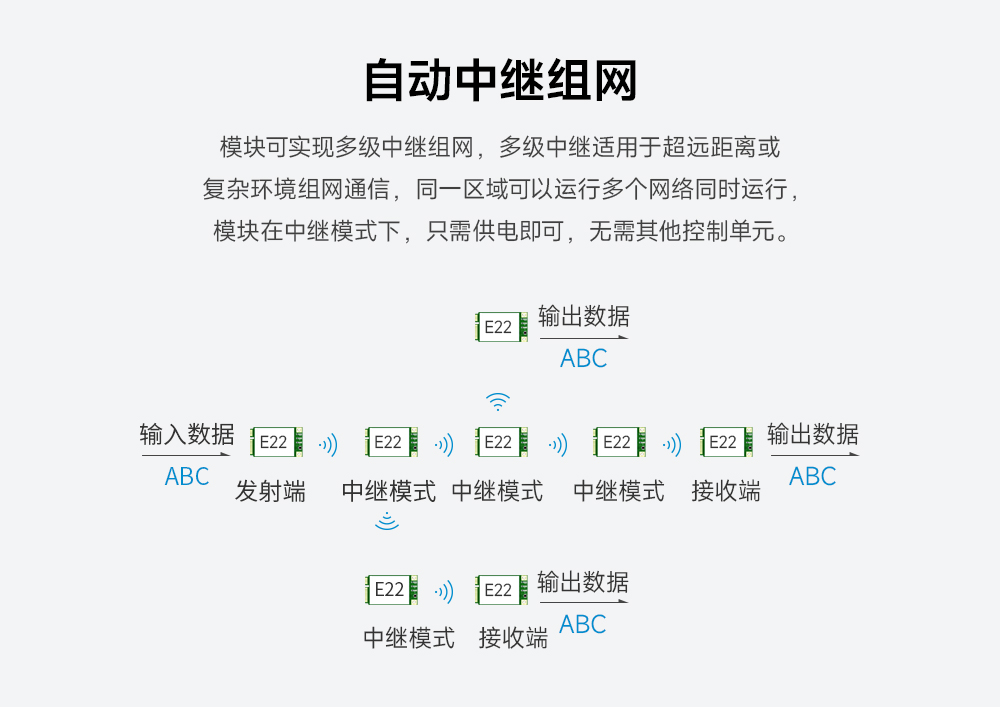

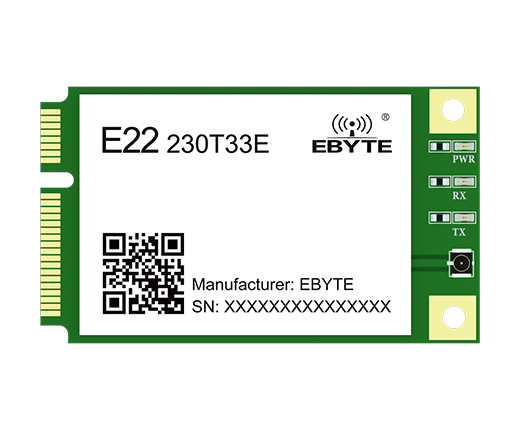

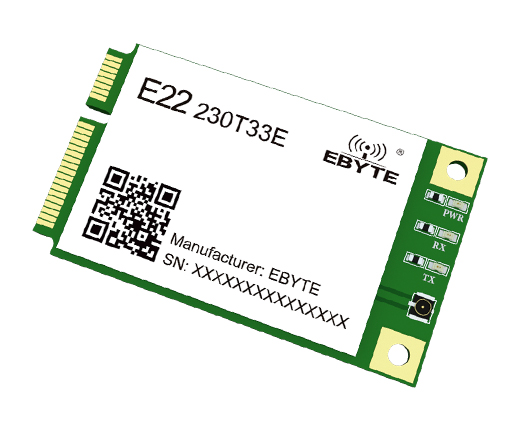

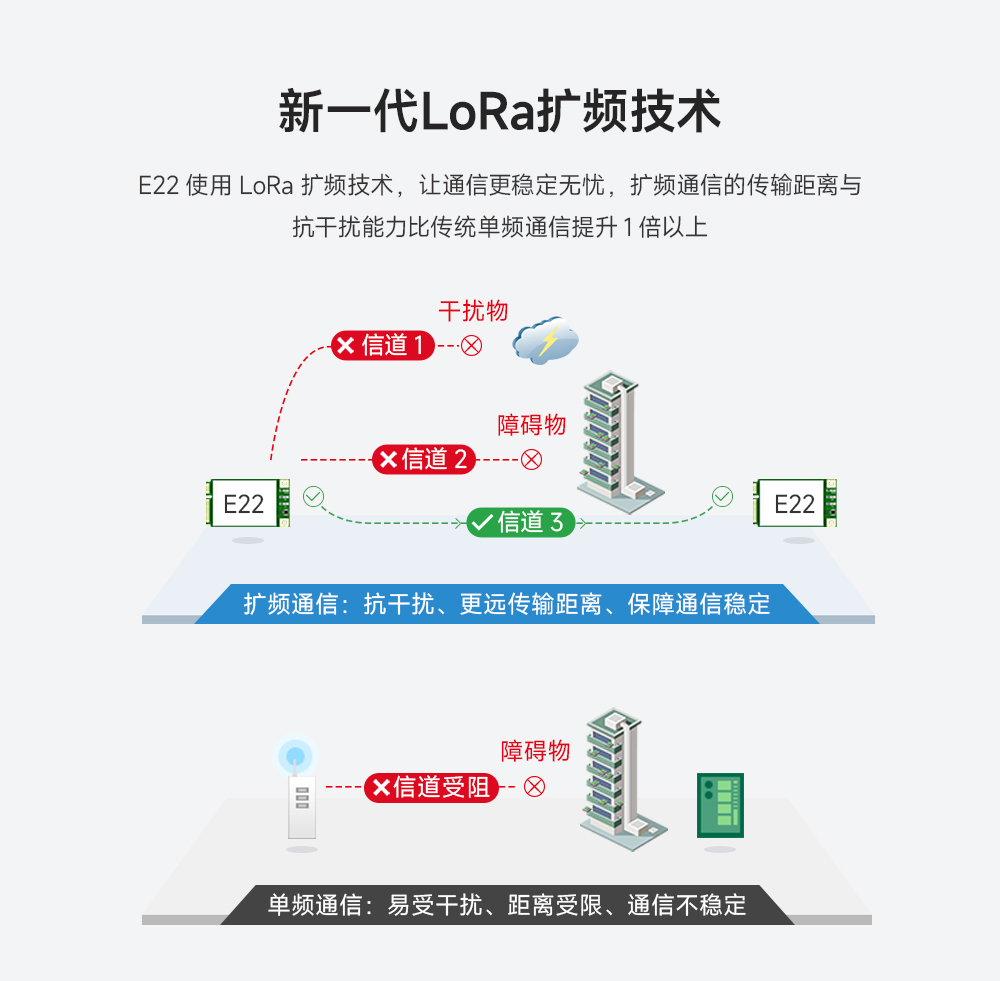

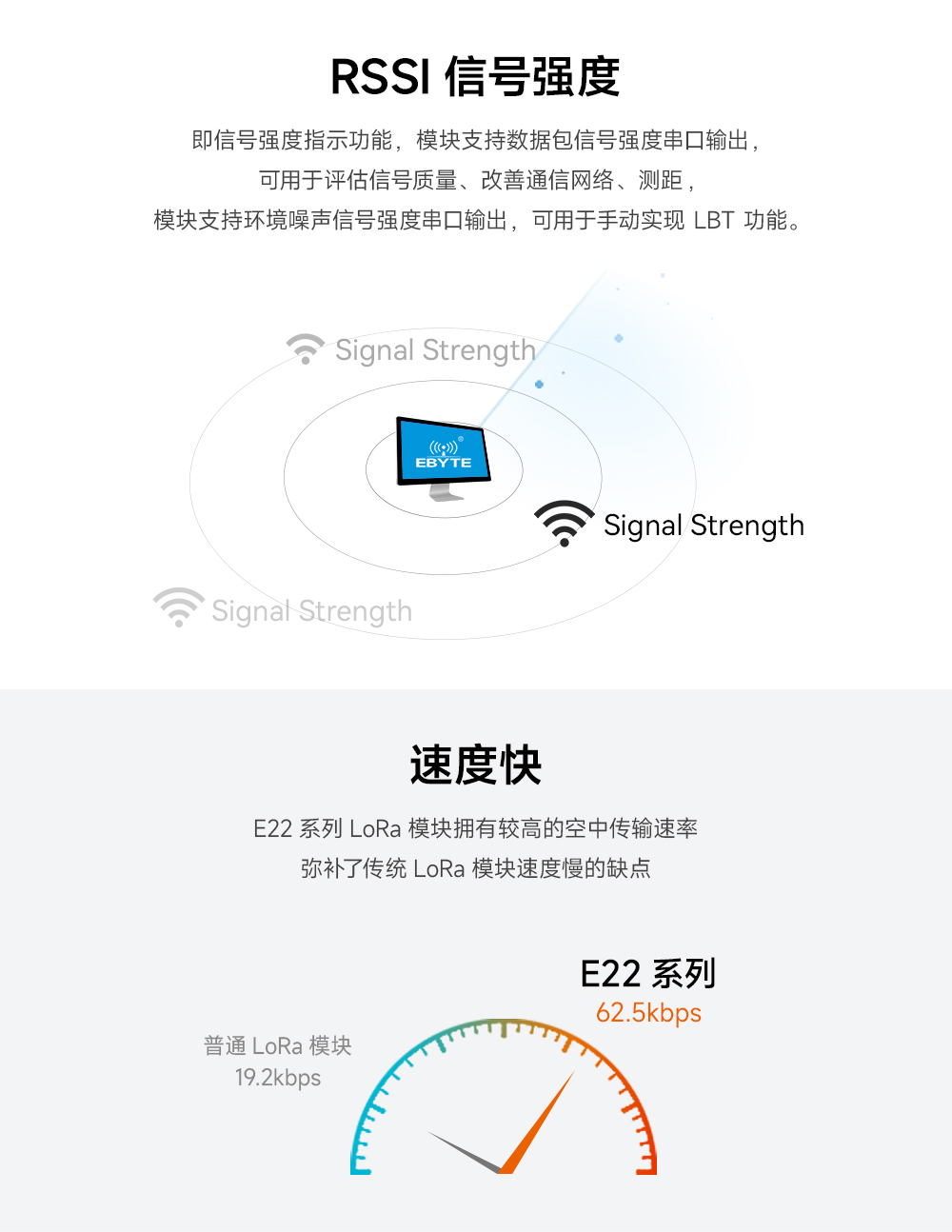

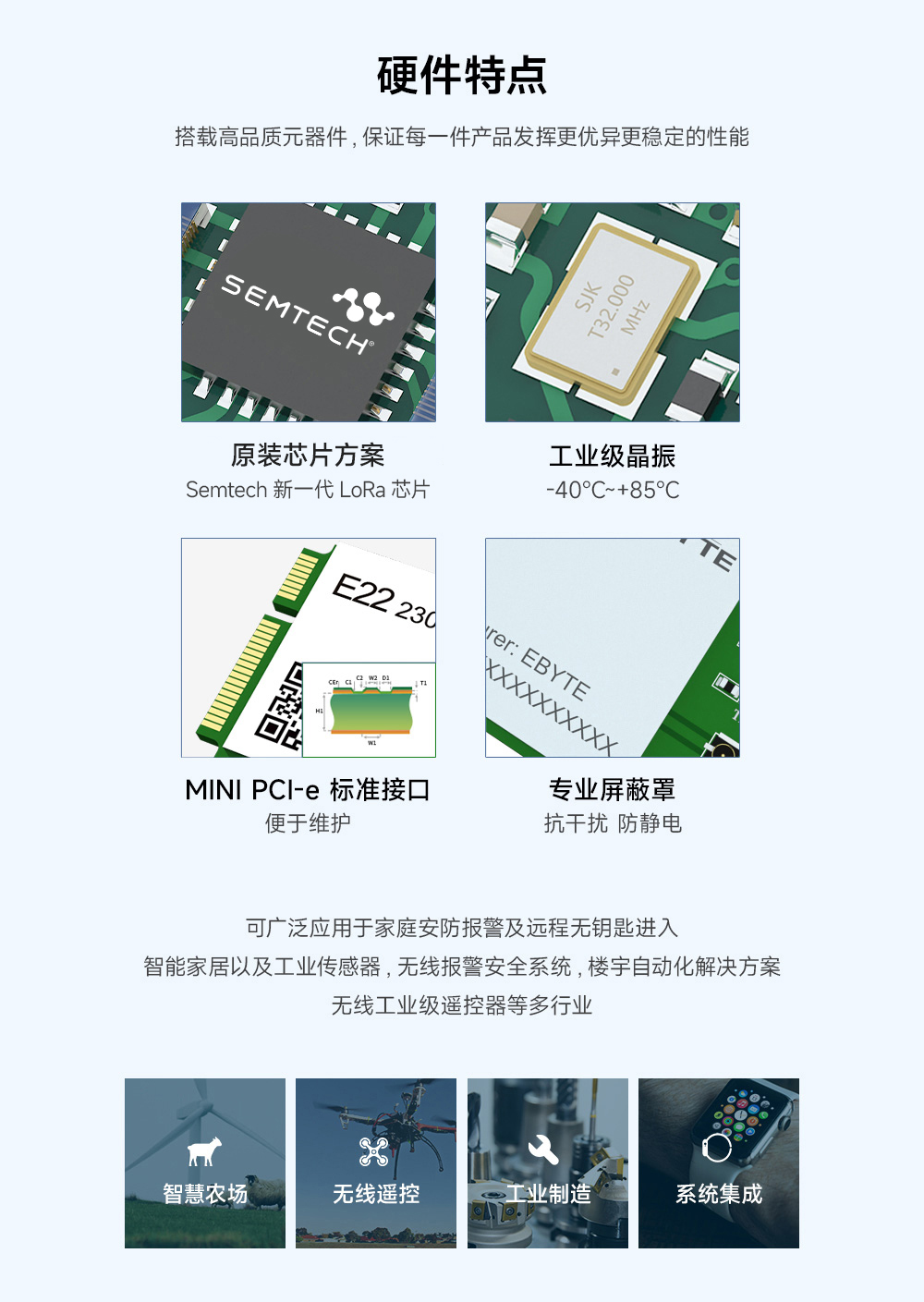

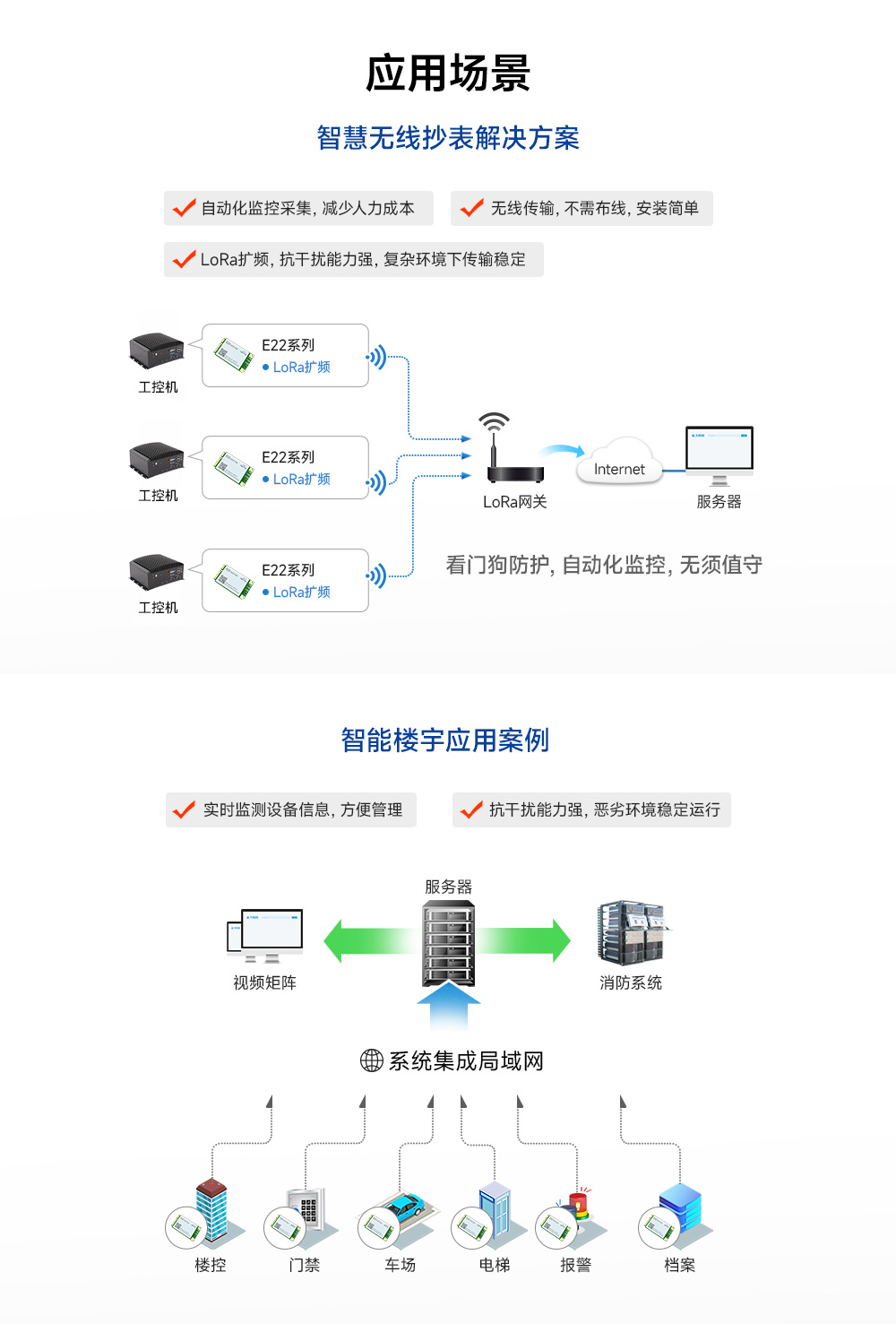

產品簡介：E22-230T33E是全新一代的LoRa擴頻模塊，基于SEMTECH公司LoRa方案的UART無線串口模塊。具有多種傳輸方式，工作在220.125～236.125MHz頻段，兼容3.3V與5V的IO口電壓，采用MINI PCI-e標準封裝，具備UART/RS485/RS232/USB通信接口選擇，方便用戶開發使用。采用全新一代LoRa擴頻技術，本方案傳輸距離更遠，速度更快；支持空中喚醒、無線配置、載波監聽、自動中繼、通信密鑰等功能，支持分包長度設定，可提供定制開發服務。
| 射頻參數 | 參數值 | 備注 |
| 工作頻段 | 220.125~236.125 MHz | 支持ISM頻段 |
| 發射功率 | 33dBm | 軟件可調，需用戶自行開發設置 |
| 接受靈敏度 | -124 dBm | 空中速率2.4 kbps |
| FIFO | 240 Byte | 可通過指令設置分包32/64/128/240字節發送 |
| 調制方式 | LoRa | 新一代LoRa 調制技術 |
| 實測距離 | 12km | 晴朗空曠環境，天線增益5dBi，天線高度2.5米，空中速 率2.4kbps |
| 硬件參數 | 參數值 | 備注 |
| 通信接口 | UART/RS485/RS232/USB | 單路輸出 |
| 品振頻率 | 32MHz | |
| 封裝方式 | 直插式 | |

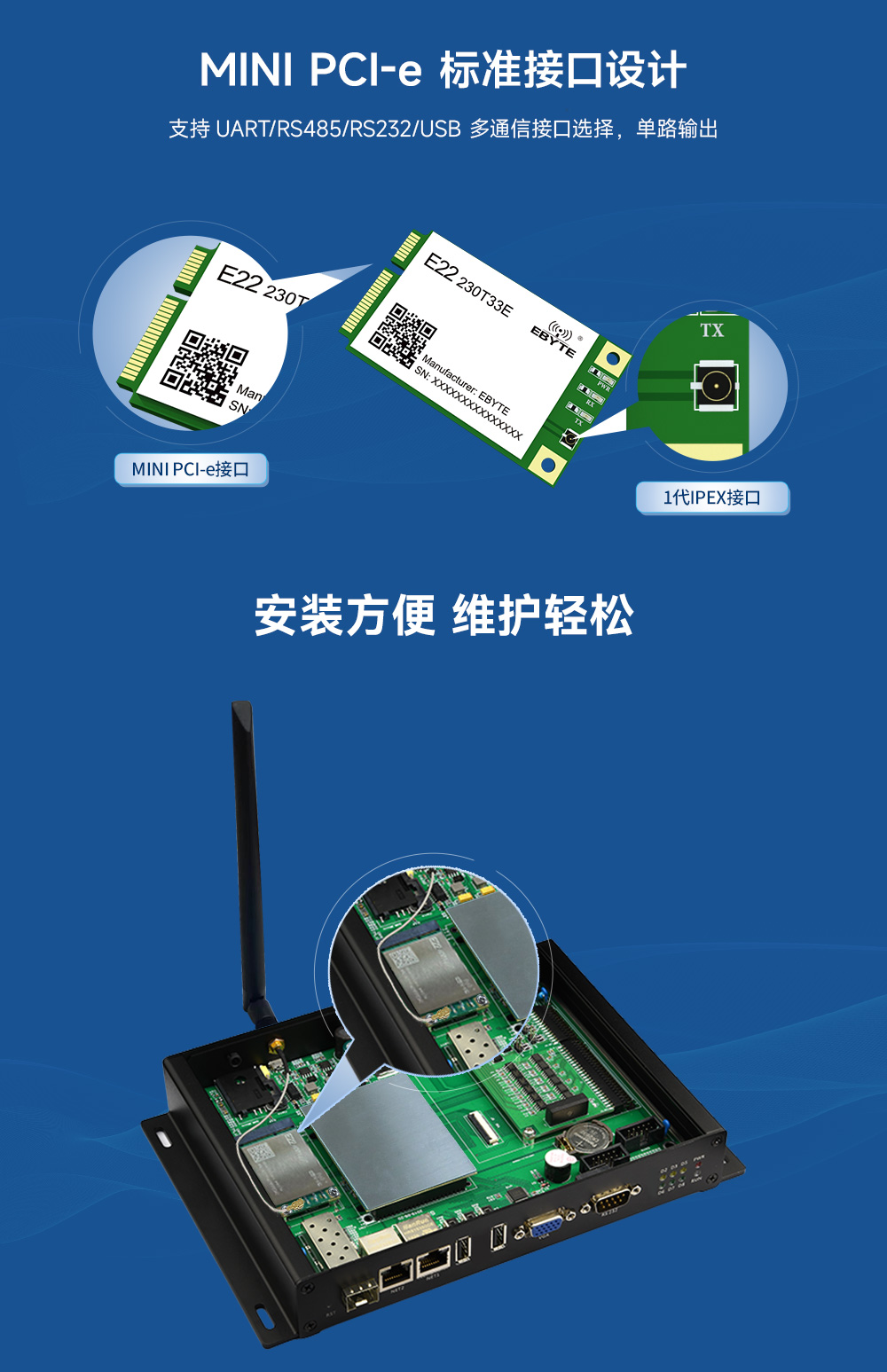

| 接口方式 | Mini PCIE | |

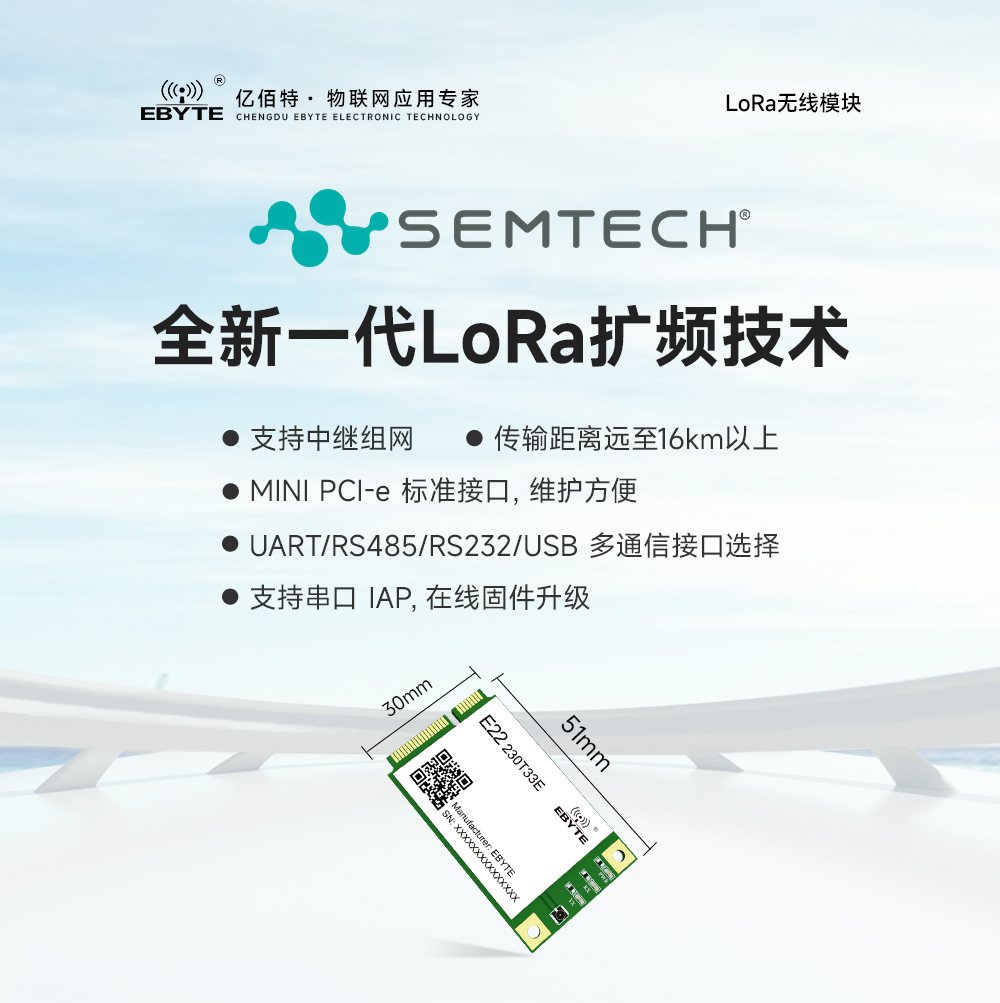

| 外形尺寸 | 30 * 51 mm | 士0.2mm |
| 天線形式 | 1代IPEX | 等效阻抗約50Q |
| 產品凈重 | 7.2g | 士0.5g |
| 電氣參數 | 單位 | E22-230T33E | 備注 | |
| 工作電壓 | 3.3~5.5 | 超過3.8V永久燒毀模塊。 | ||
| 通信電平 | v | 3.3 | 使用5V TIL有風險燒毀 | |
| 功耗 | 發射電流 | mA | 1000 | 瞬時功耗 |
| 接收電流 | mA | 17 | ||
| 休眠電流 | mA | 2 | 軟件關斷 | |
| 溫度 | 工作溫度 | c | -20~+85 | 工業級 |
| 儲存溫度 | -40~+125 | |||
| 工作濕度 | %RH | 10~90 | ||
| 注t通信方式為USB時，工作電壓為3.7~5.5. | ||||
| 引腳序號 | 引腳名稱 | 引腳方向 | 引腳用途 |
| 1 | AUX | 輸出 | 用于指示模塊工作狀態，用戶喚醒外部M0，上電自檢初始化期間輸出 低電平:（可以懸空） |
| 2 | VCC | 輸入 | 電源輸入5.0V |
| 3 | M0 | 輸入(極弱上拉) | 和MI配合，決定模塊的4種工作模式（不可懸空，如不使用可接地） |
| 4 | GND | 電源參考地 | |
| 5 | M1 | 輸入(極弱上拉) | 和M0配合，決定模塊的4種工作模式（不可懸空，如不使用可接地） |
| 6 | NC | - | - |
| 7 | NC | - | - |
| 8 | NC | - | - |
| 9 | GND | - | 電源參考地 |
| 10 | SWD_DI0 | 輸入/輸出 | 程序下載數據接口(SWD燒錄前需要對模塊進行復位操作或者全片擦除) |
| 11 | RXD | 輸入 | TTL串口輸入，連接外部TXD輸出引腳 |
| 12 | SWD_CLK | 輸入/輸出 | 程序下載時鐘接口(SWD燒錄前需要對模塊進行復位操作或者全片擦除) |
| 13 | TXD | 輸出 | TTL串口輸出，連接外部RXD輸入引腳 |
| 14 | NC | - | - |
| 15 | GND | - | 電源參考地 |
| 16 | NC | - | - |
| 17 | NC | - | - |
| 18 | GND | - | 電源參考地 |
| 19 | NC | - | |
| 20 | NC | - | 電源參考地 |
| 21 | GND | - | 電源參考地 |
| 22 | RESET | 輸入 | 輸入低電平模塊進入硬件復位狀態，輸入高電平模塊恢復正常工作狀態，該功能用于緊急情況下復位操作 |
| 23 | NC | - | - |
| 24 | VCC | 輸入 | 電源輸入5.0V |
| 25 | NC | - | - |
| 26 | GND | - | 電源參考地 |
| 27 | GND | - | 電源參考地 |
| 28 | NC | - | - |
| 29 | GND | - | 電源參考地 |
| 30 | NC | - | - |
| 31 | NC | - | - |
| 32 | NC | - | - |
| 33 | NC | - | - |
| 34 | GND | - | 電源參考地 |
| 35 | GND | - | 電源參考地 |
| 36 | USB_D- | 輸入/輸出 | 外接其他USB設備的D- |
| 37 | GND | - | 電源參考地 |
| 38 | USB_D+ | 輸入/輸出 | 外接其他USB設備的D+ |
| 39 | VCC | 輸入 | 電源輸入5.0V |
| 40 | GND | - | 電源參考地 |
| 41 | VCC | 輸入 | 電源輸入5.0V |
| 42 | NC | - | - |
| 43 | GND | - | 電源參考地 |
| 44 | NC | - | - |
| 45 | RS232_RXD | 輸入 | 外接其他RS232設備的TXD |
| 46 | NC | - | - |
| 47 | RS232_TXD | 輸出 | 外接其他RS232設備的RXD |
| 48 | NC | - | - |
| 49 | RS485_A | 輸入/輸出 | 外接其他RS485設備的A端 |
| 50 | GND | - | 電源參考地 |
| 51 | RS485_B | 輸入/輸出 | 外接其他RS485設備的B端 |
| 52 | VCC | 輸入 | 電源輸入5.0V |
