芯片方案：ASR6601
工作頻率：410~490MHz
發射功率：21dBm
通信距離：6km

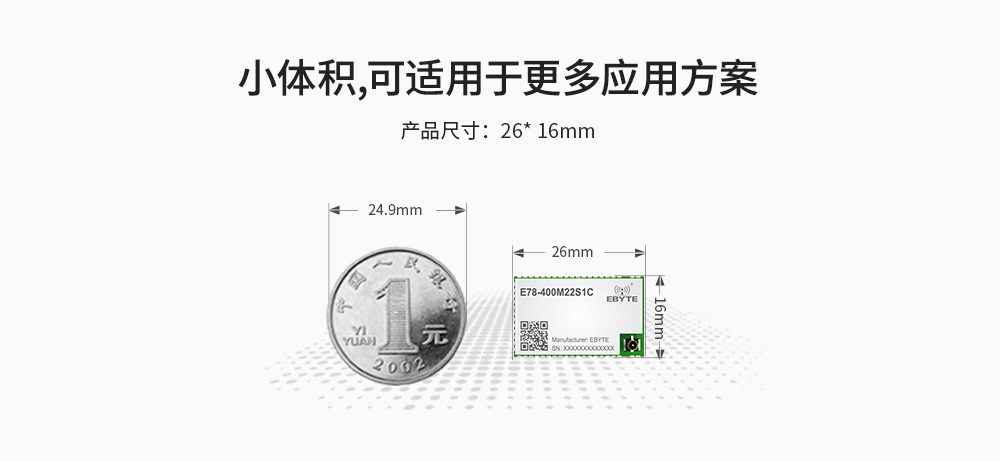

產品尺寸：26*16*2.8mm
產品重量：1.9g±1g

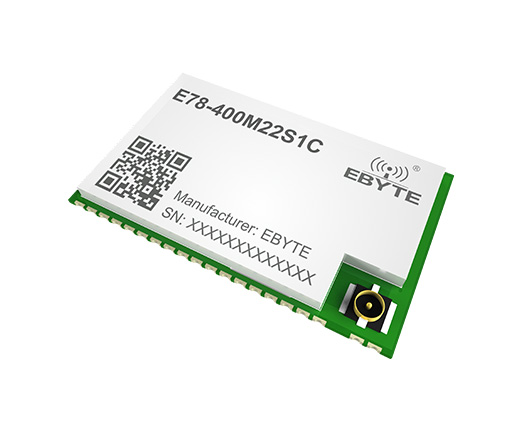

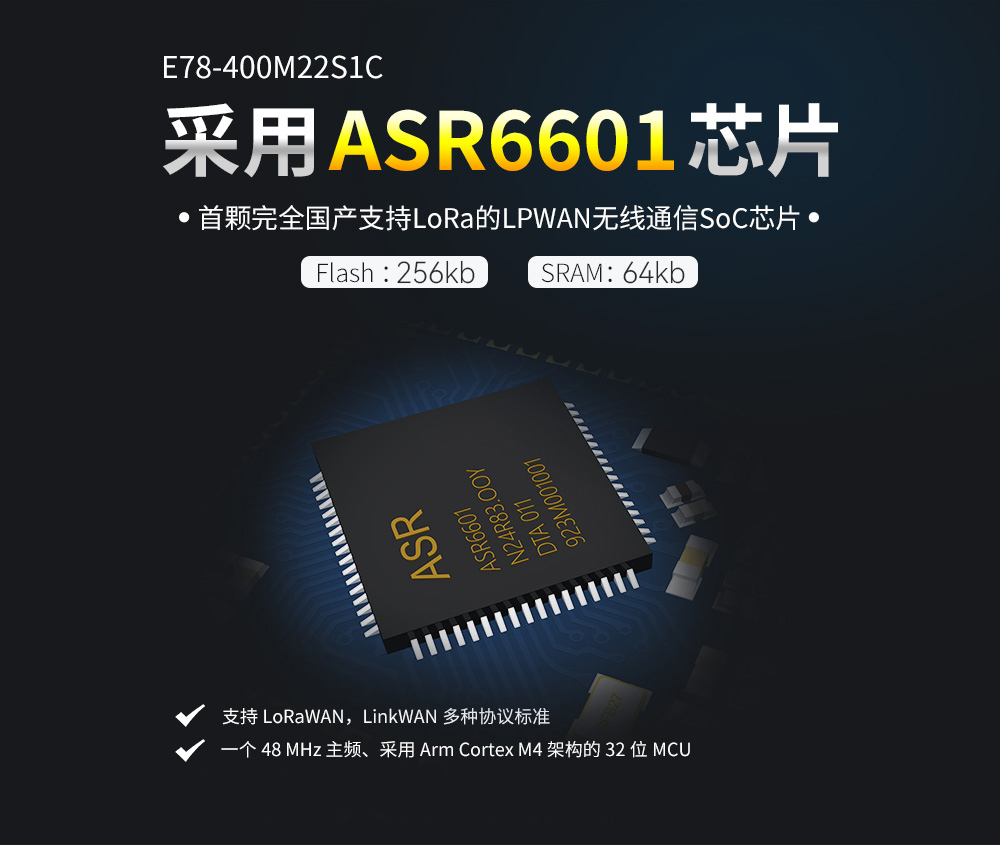

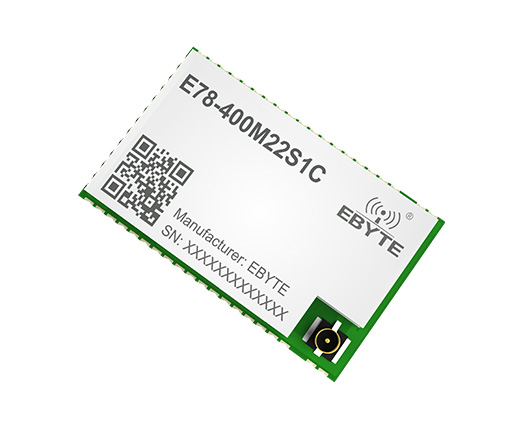

產品簡介：E78-400M22S1C 是采用 ASR 公司推出的首顆國產支持 LoRa 的 LPWAN 無線通信SoC 芯片 ASR6601 開發而來。支持LoRaWAN，LinkWAN 多種協議標準，適用于多種物聯網應用場景，是目前 LPWAN 應用國產芯片最佳的選擇。
| 射頻參數 | 參數值 | 備注 |
| 工作頻段 | 410~490 MHz | - |
| 發射功率 | 21 dBm | - |
| 實測距離 | 6 Km | Lora 1kbps |
| 硬件參數 | 參數值 | 備注 |

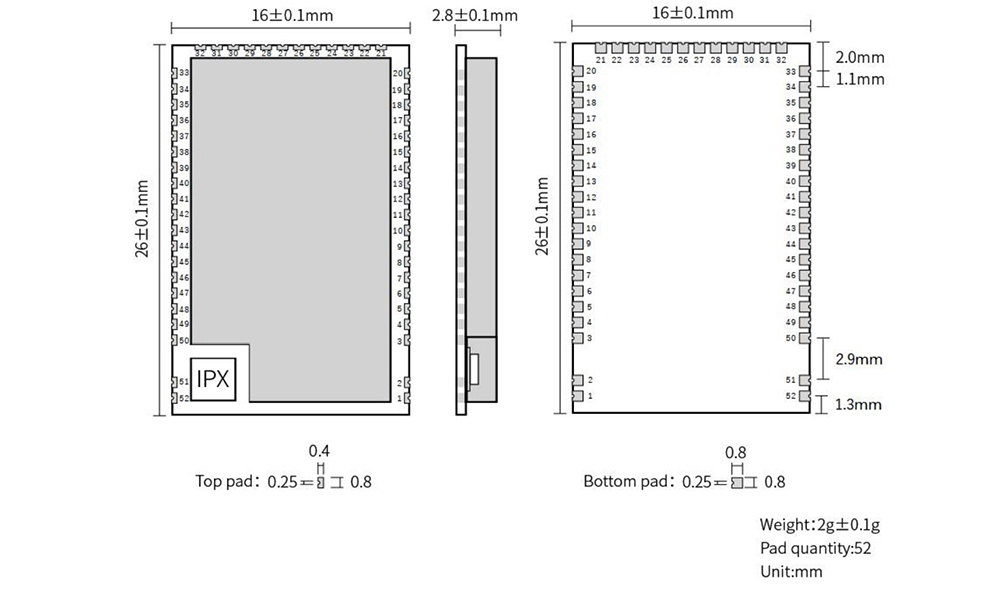

| 尺寸大小 | 26*16*2.8 mm | - |

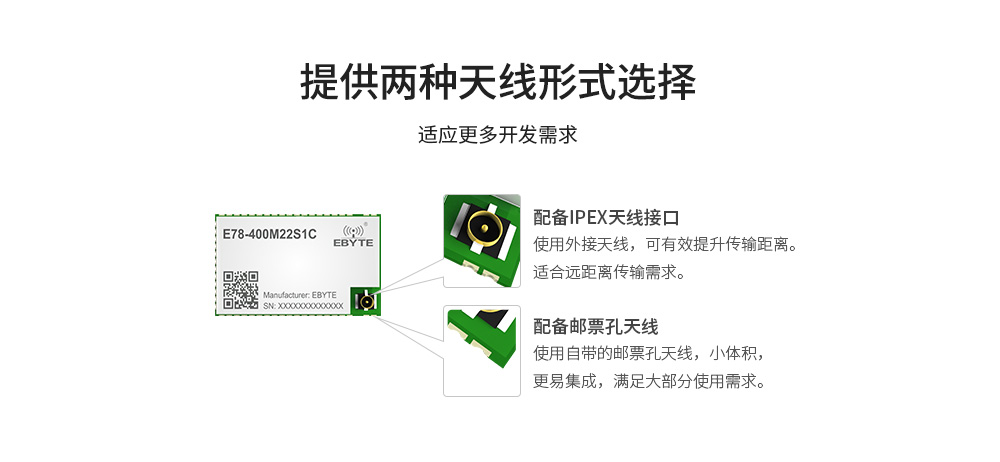

| 天線形式 | IPEX / 郵票孔 | 等效阻抗約 50Ω |
| IC 全稱 | ASR6601 | - |
| 封裝形式 | 貼片 | - |
| 模塊凈重 | 1.9g | - |
| 參數類別 | 最小值 | 典型值 | 最大值 | 單位 |
| 發射電流(LoRa@2.4kbps) | 105 | 108 | 110 | mA |
| 接收電流(LoRa@2.4kbps) | 8.5 | 8.7 | 11 | mA |

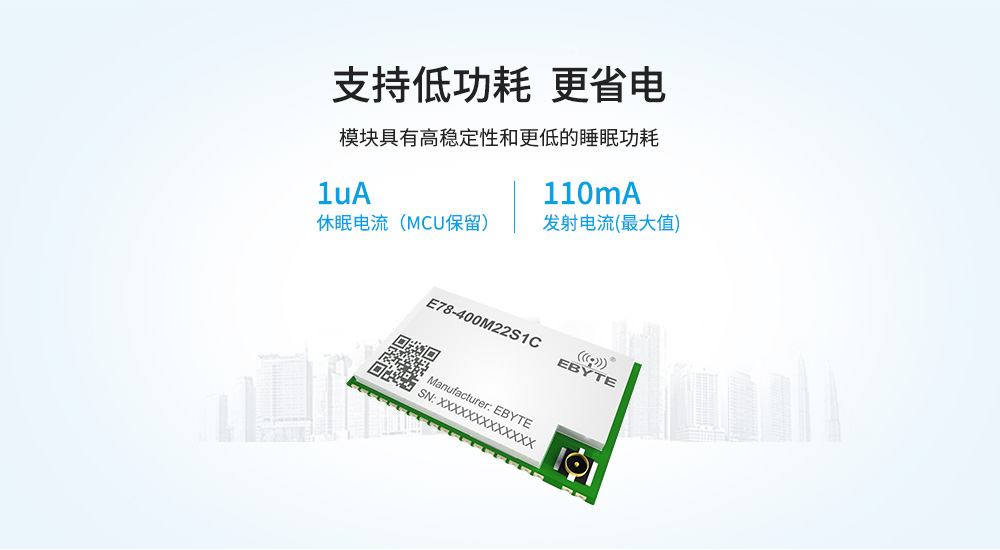

| 關斷電流 | 1.6 | 1.8 | 1.8 | uA |
| 發射功率 | 20.6 | 20.8 | 21 | dBm |
| 接收靈敏度 | - | -148 | - | dBm |

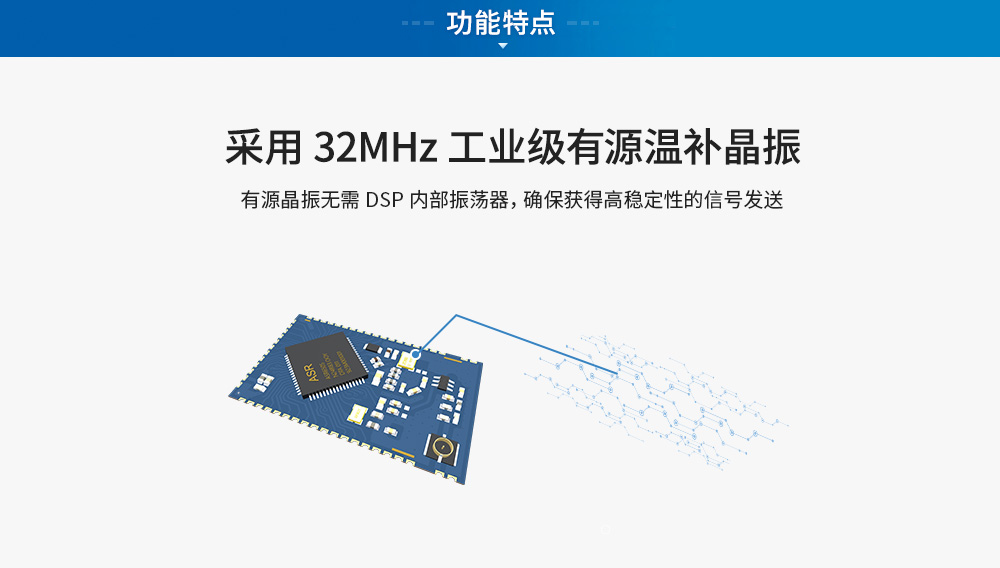

| TCXO 晶振 | - | 32 | - | MHz |
| TCXO 晶振電壓配置 | 1.8 | 1.8 | 3.3 | V |
| 推薦工作頻段 | 410 | 433/470/490 | 490 | MHz |
| 供電電壓 | 1.7 | 3.3 | 3.7 | V |
| 通信電平 | 1.7 | 3.3 | 3.7 | V |
| 工作溫度 | -40 | - | +85 | ℃ |
| 工作濕度 | 10％ | - | 90％ | - |
| 儲存溫度 | -40 | - | +125 | ℃ |
| 序號 | 引腳 | 引腳方向 | 引腳用途 |
| 1 | GND | - | 地線，連接到電源參考地 |
| 2 | GND | - | 地線，連接到電源參考地 |
| 3 | GND | - | 地線，連接到電源參考地 |
| 4 | NC | - | 預留懸空 |
| 5 | GPIO01 | 輸入/輸出 | 單片機 GPIO |
| 6 | GPIO00 | 輸入/輸出 | 單片機 GPIO |
| 7 | GPIO03 | 輸入/輸出 | 單片機 GPIO |
| 8 | GPIO02 | 輸入/輸出 | 單片機 GPIO |
| 9 | GPIO06 | 輸入/輸出 | 單片機 GPIO |
| 10 | GPIO07 | 輸入/輸出 | 單片機 GPIO |
| 11 | NRST | 輸入 | 外部復位引腳 |
| 12 | GPIO14 | 輸入/輸出 | 單片機 GPIO |
| 13 | GPIO15 | 輸入/輸出 | 單片機 GPIO |
| 14 | GPIO23 | 輸入/輸出 | 單片機 GPIO |
| 15 | GPIO25 | 輸入/輸出 | 單片機 GPIO |
| 16 | GPIO24 | 輸入/輸出 | 單片機 GPIO |
| 17 | GPIO27 | 輸入/輸出 | 單片機 GPIO |
| 18 | GPIO26 | 輸入/輸出 | 單片機 GPIO |
| 19 | GPIO29 | 輸入/輸出 | 單片機 GPIO |
| 20 | GND | - | 地線，連接到電源參考地 |
| 21 | GPIO28 | 輸入/輸出 | 單片機 GPIO |
| 22 | GPIO30 | 輸入/輸出 | 單片機 GPIO |
| 23 | GPIO31 | 輸入/輸出 | 單片機 GPIO |
| 24 | GPIO62 | 輸入/輸出 | 單片機 GPIO |
| 25 | UART0_RX | 輸入 | 單片機 GPIO |
| 26 | UART0_TX | 輸出 | 單片機 GPIO |
| 27 | GPIO60 | 輸入/輸出 | 單片機 GPIO |
| 28 | GPIO58 | 輸入/輸出 | 單片機 GPIO |
| 29 | GPIO13 | 輸入/輸出 | 單片機 GPIO |
| 30 | GPIO12 | 輸入/輸出 | 單片機 GPIO |
| 31 | VCC | - | 供電電源，范圍 2.5V~3.7V（建議外部增加陶瓷濾波電容） |
| 32 | GND | - | 地線，連接到電源參考地 |
| 33 | GND | - | 地線，連接到電源參考地 |
| 34 | GPIO11 | 輸入/輸出 | 單片機 GPIO |
| 35 | GPIO08 | 輸入/輸出 | 單片機 GPIO |
| 36 | GPIO05 | 輸入/輸出 | 單片機 GPIO |
| 37 | GPIO04 | 輸入/輸出 | 單片機 GPIO |
| 38 | GPIO09 | 輸入/輸出 | 單片機 GPIO |
| 39 | GPIO45 | 輸入/輸出 | 單片機 GPIO |
| 40 | GPIO44 | 輸入/輸出 | 單片機 GPIO |
| 41 | GPIO42 | 輸入/輸出 | 單片機 GPIO |
| 42 | GPIO41 | 輸入/輸出 | 單片機 GPIO |
| 43 | GPIO40 | 輸入/輸出 | 單片機 GPIO |
| 44 | GPIO37 | 輸入/輸出 | 單片機 GPIO |
| 45 | GPIO33 | 輸入/輸出 | 單片機 GPIO |
| 46 | GPIO32 | 輸入/輸出 | 單片機 GPIO |
| 47 | GPIO36 | 輸入/輸出 | 單片機 GPIO |
| 48 | GPIO35 | 輸入/輸出 | 單片機 GPIO |
| 49 | GPIO34 | 輸入/輸出 | 單片機 GPIO |
| 50 | GND | - | 地線，連接到電源參考地 |
| 51 | ANT | 輸出 | 天線接口，郵票孔（50 歐姆特性阻抗） |
| 52 | GND | - | 地線，連接到電源參考地 |
