lora芯片方案：ASR6601CB
發射功率：22dBm
通信距離：5.6km
產品尺寸：14*20mm
產品重量：1.58g

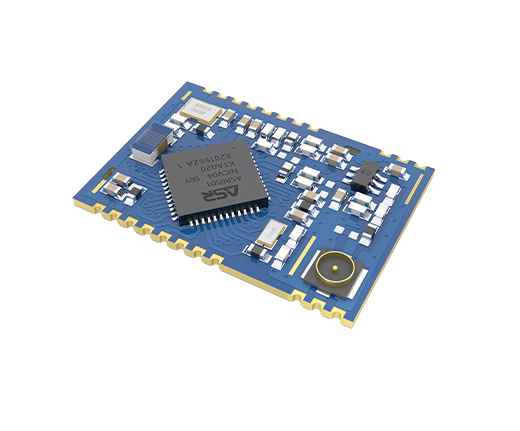

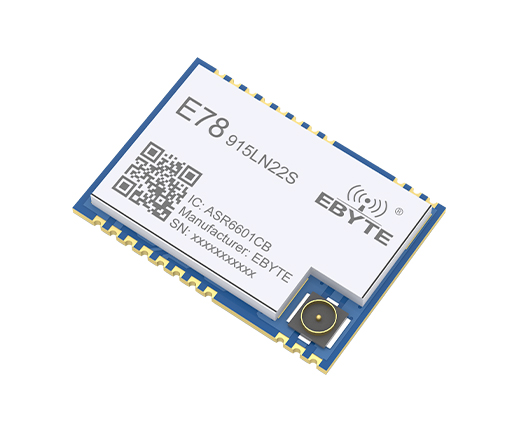

產品簡介：E78-915LN22S(6601)系列產品是成都億佰特電子科技有限公司設計生產的標準LoraWan節點模塊，工作頻段EU850~925MHZ，支持US915/EU868標準，支持CLASS –A/CLASS-C節點類型，支持ABP/OTAA兩種入網方式，同時該模塊具備多種低功耗模式，外部通信接口采用標準UART，用戶通過AT指令簡單配置即可接入標準LoraWan網絡中，是當下物聯網應用的絕佳選擇。
| 主要參數 | 參數值 | 備注 |
| 核心 IC | ASR6601CB | - |

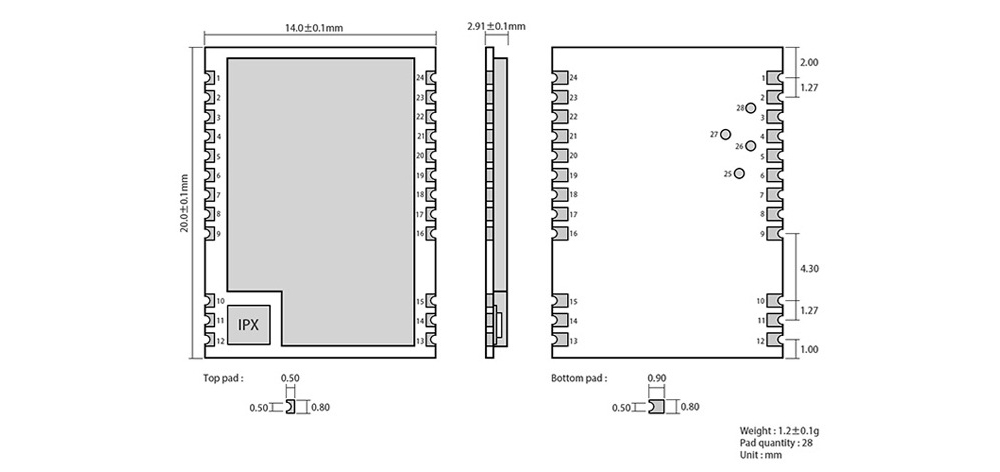

| 尺寸 | 20* 14*2.8 mm | - |
| 模塊凈重 | 1.2g | - |
| 工作溫度 | -40 ~ 85℃ | - |
| 工作濕度 | 10% ~ 90% | - |
| 儲存溫度 | -40 ~ 125°C | - |
發射電流（Lora@2.4kbps） | 110~130mA | - |
接收電流（Lora@2.4kbps） | 13~15mA | - |
| 關斷電流 | 2.4~2.6uA | - |
| 發射功率 | 22dBm | - |
| 接收靈敏度 | -139~-140dBm | - |
| TCXO 晶振 | 32MHz | - |
| TCXO 晶振電壓配置 | 1.8~3.3V | - |
| 推薦工作頻段 | 868/900/915MHz | - |
| 參考距離 | 5600m | 晴朗空曠，天線高度 2 米，空中速率 1kbps |
| 晶振頻率 | 32MHz | - |
| 調制方式 | LoRa(推薦) | GFSK Mode ，F(xiàn)LRC Mode，LoRa Mode |
| 封裝方式 | 貼片式 | - |
| 接口方式 | 1.27mm | - |
| 通信接口 | SPI | 0～10Mbps |
| 天線接口 | IPEX/PCB | 默認 PCB 天線，等效阻抗約 50Ω |
| 序號 | 引腳 | 引腳方向 | 引腳用途 |
| 1 | GND | - | 地線，連接到電源參考地 |
| 2 | VCC | - | 供電電源，范圍 2.5～3.7V（建議外部增加陶瓷濾波電容） |
| 3 | SETB | - | 低功耗喚醒引腳 |
| 4 | DIO1 | 輸入/輸出 | NC（保留引腳） |
| 5 | BUSY | 輸入/輸出 | NC（保留引腳） |
| 6 | I2C_SDA | 輸入/輸出 | NC（保留引腳） |
| 7 | I2C_SCL | 輸入/輸出 | NC（保留引腳） |
| 8 | UART_CTS | 輸入/輸出 | NC（保留引腳） |
| 9 | UART_RTS | 輸入/輸出 | NC（保留引腳） |
| 10 | GND | - | 地線，連接到電源參考地 |
| 11 | ANT | - | 天線接口，郵票孔（50 歐姆特性阻抗） |
| 12 | GND | - | 地線，連接到電源參考地 |
| 13 | GND | - | 地線，連接到電源參考地 |
| 14 | GND | - | 地線，連接到電源參考地 |
| 15 | GND | - | 地線，連接到電源參考地 |
| 16 | XRES | 輸入 | 外部復位引腳 |
| 17 | ADC_IN | 輸入 | NC（保留引腳） |
| 18 | AUX | 輸入/輸出 | NC（保留引腳） |
| 19 | SETA | 輸入/輸出 | NC（保留引腳） |
| 20 | UART_RX | 輸入/輸出 | UART RX 引腳 |
| 21 | UART_TX | 輸入/輸出 | UART TX 引腳 |
| 22 | SWD_DATA | 輸入/輸出 | SWD Data 引腳 |
| 23 | SWD_CLK | 輸入/輸出 | SWD Clock 引腳 |
| 24 | GND | - | 地線，連接到電源參考地 |
| 25 | SPI_MISO | 輸入/輸出 | SPI MISO 測試點，已內部連接，不能用作外部 SPI |
| 26 | SPI_NSS | 輸入/輸出 | SPI NSS 測試點，已內部連接，不能用作外部 SPI |
| 27 | SPI_MOSI | 輸入/輸出 | SPI MOSI 測試點，已內部連接，不能用作外部 SPI |
| 28 | SPI_SCK | 輸入/輸出 | SPI SCK 測試點，已內部連接，不能用作外部 SPI |
