發射功率：0.16W
通信距離：3km
產品尺寸：84*82*25mm 產品重量：120g

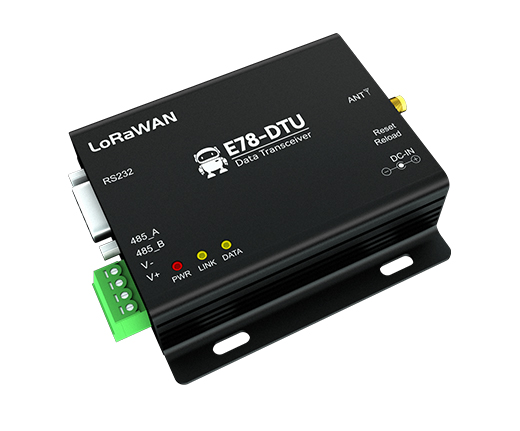

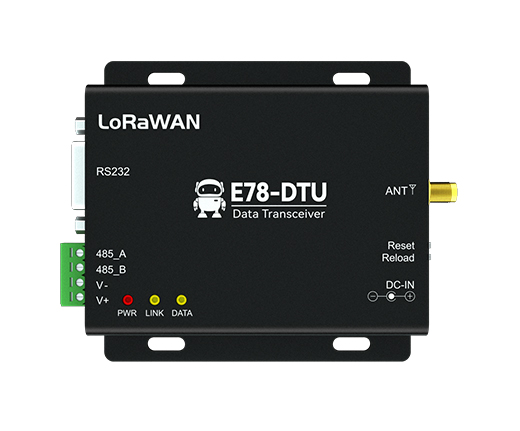

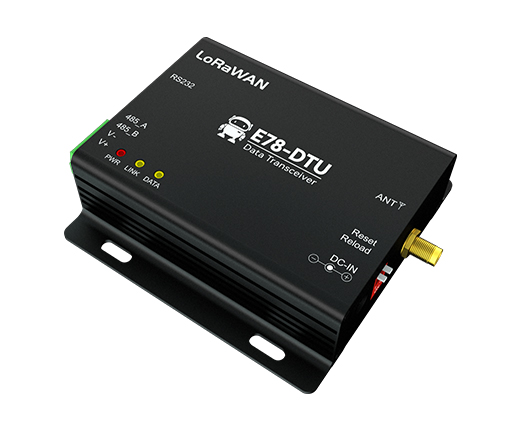

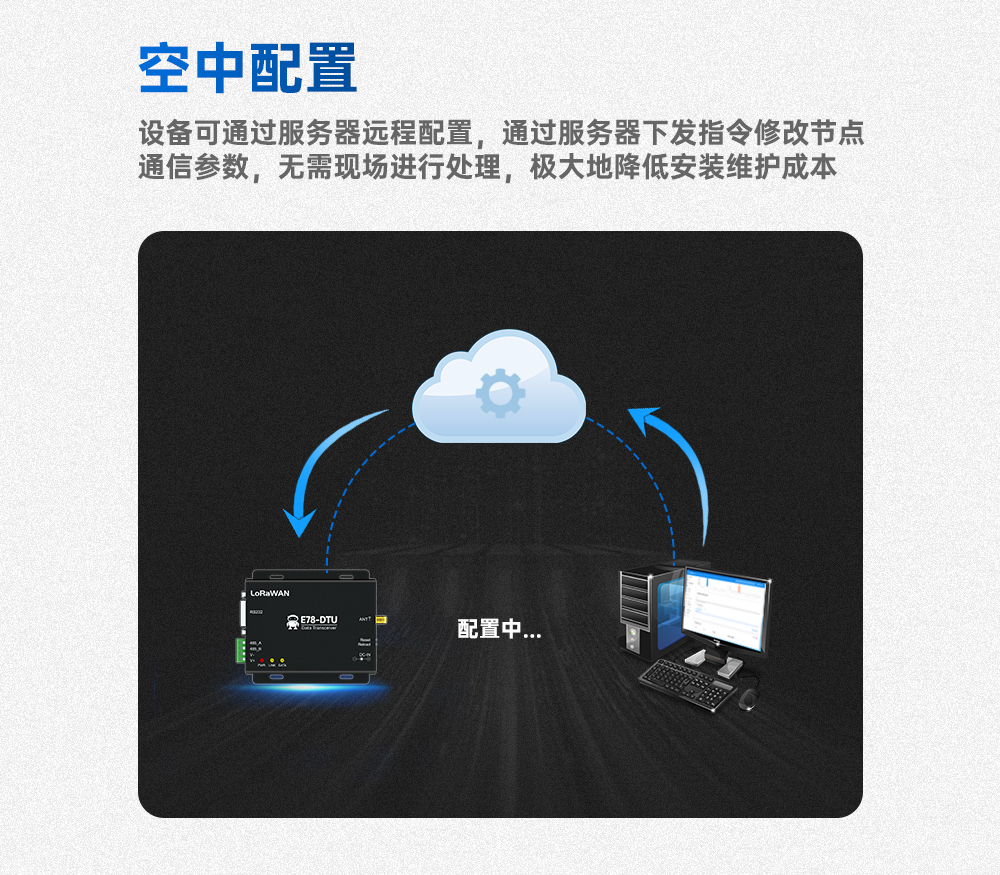

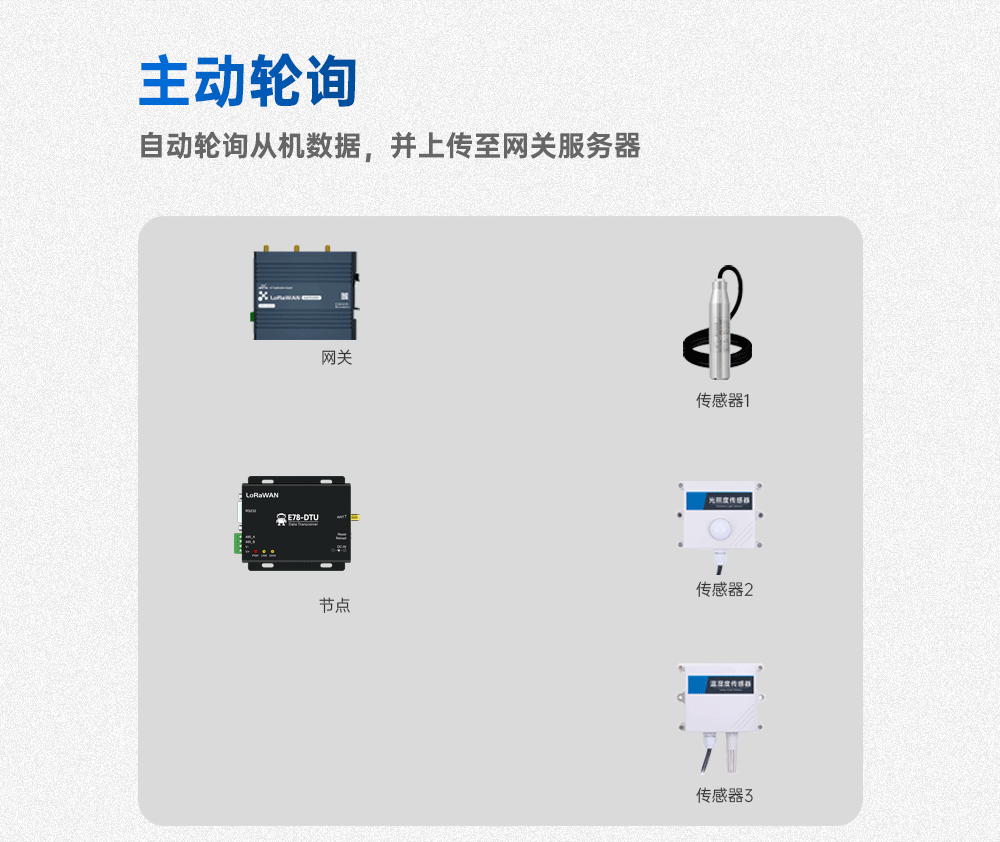

產品簡介：E78-DTU(470LN22)產品是成都億佰特電子科技有限公司設計生產的標準LoRaWAN節點電臺，基于E78-470LN22S無線模塊開發而成，工作頻段CN470~510MHZ，支持CLASS–A/CLASS-C節點類型，支持ABP/OTAA兩種入網方式；該數傳電臺外部通信接口采用RS485接口通信，用戶通過AT指令或者上位機簡單配置即可接入標準LoraWan網絡中，同時該數傳電臺具備透傳、主動輪詢等功能，支持串口串口升級以及遠程配置，是當下物聯網應用的絕佳選擇。產品噴涂三防漆，具有“防霉菌”“防潮濕”“防鹽霧”等功能。
| 主要參數 | 描述 |
| 工作頻率 | 470～510MHz |
| 發射功率 | 0.16W |
| 參考距離 | 3KM |
| 規格特性 | LoRaWan 制式 |
| 天線阻抗 | 50Ω |
| 電壓范圍 | 8～28v DC |
| 電流參數 | 發射電流：15mA@12V 守候電流：10mA@12V |
| 通訊接口 | RS232/RS485 |
| 波特率 | 出廠默認 9600 |
| 地址碼 | 出廠默認 0 |

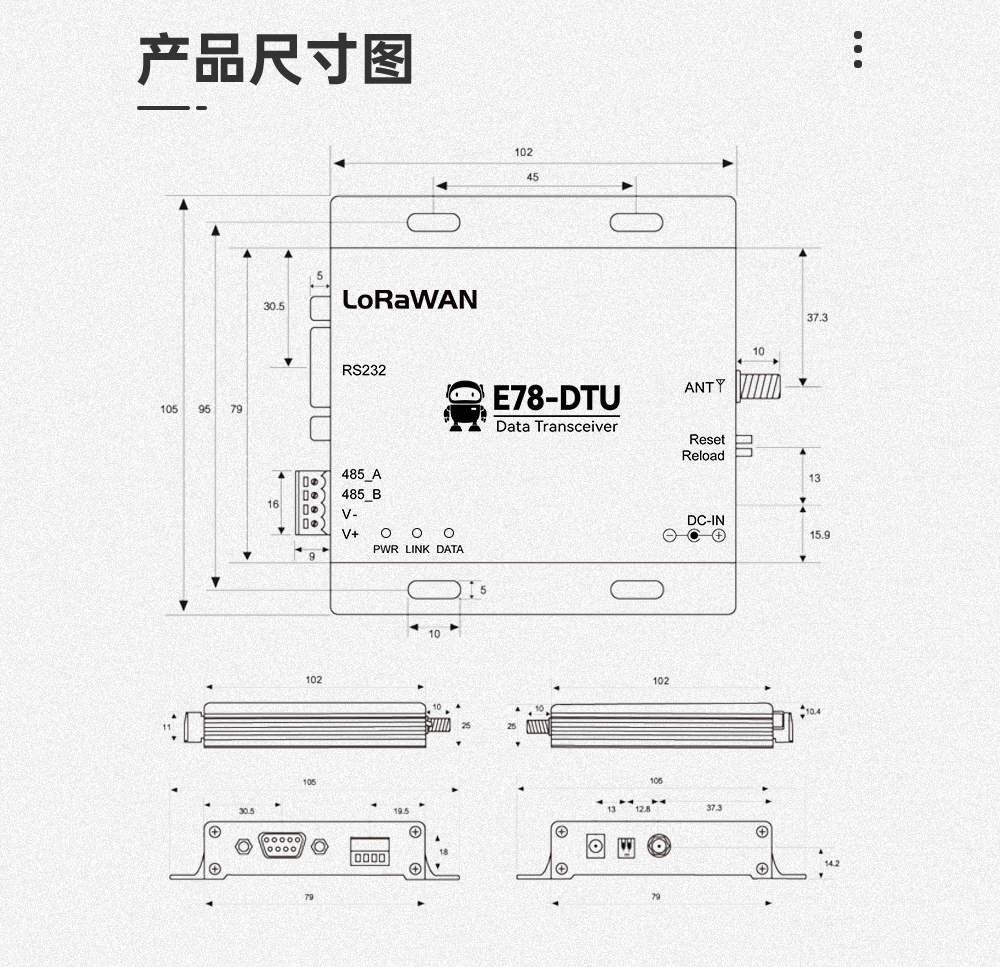

| 產品尺寸 | 84*82*25mm |
| 產品重量 | 120g |
| 工作溫度 | -40℃~+85℃ |

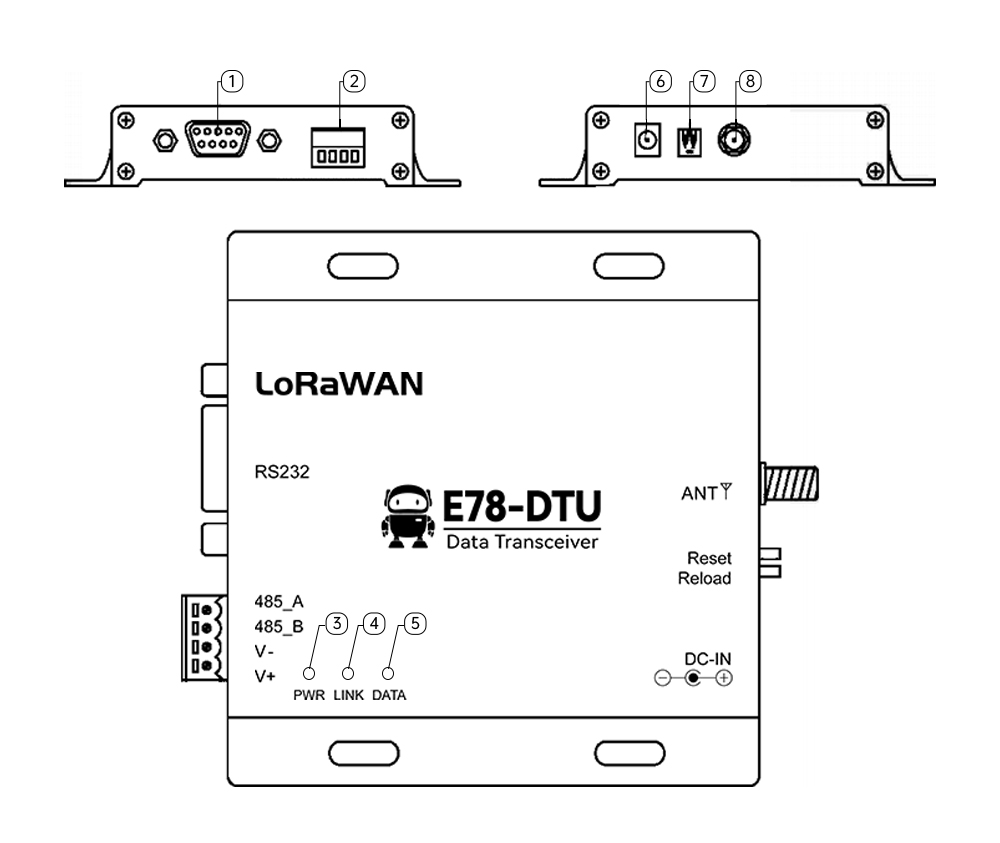

| 序號 | 引腳 | 引腳方向 | 備注 |
| 1 | DB-9 母型插座 | RS-232 接口 | 標準 RS-232 接口 |
| 2 | 3.81 接線端子 | RS-485、電源接口 | 標準 RS-485 接口與壓線式電源接口 |
| 3 | PWR-LED | 電源指示燈 | 紅色，電源接通時點亮 |
| 4 | LINK-LED | 發送指示燈 | 黃色，發送數據時閃爍 |
| 5 | DATA-LED | 接收指示燈 | 黃色，接收數據時閃爍 |
| 6 | DC 電源接口 | 電源接口 | 直插式圓孔，外徑 5.5mm，內徑 2.5mm |
| 7 | 撥碼開關 | 撥碼開關 | Reload 和 RST 撥碼開關 |
| 8 | 天線接口 | SMA-K 接口 | 外螺紋內孔，長 10mm，特征阻抗 50Ω |
