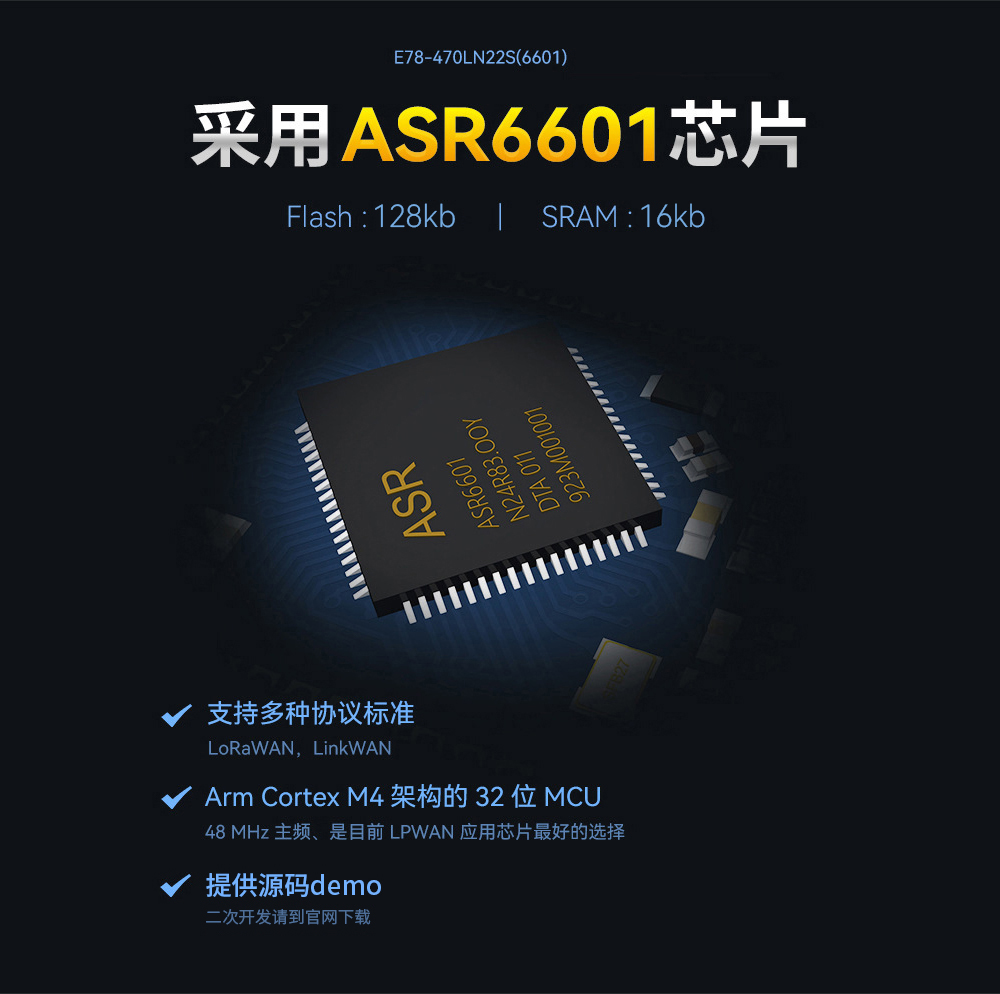

芯片方案：ASR6601
工作頻率：CN470~510MHZ
發射功率：22dBm

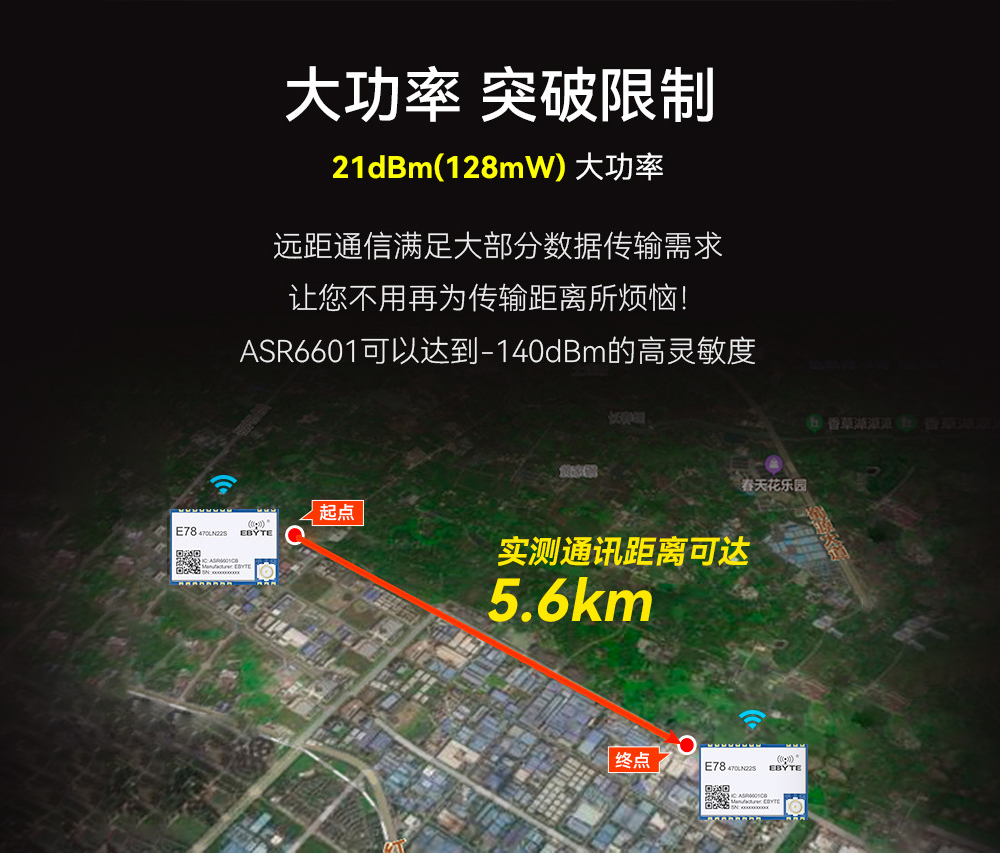

通信距離：5.6km

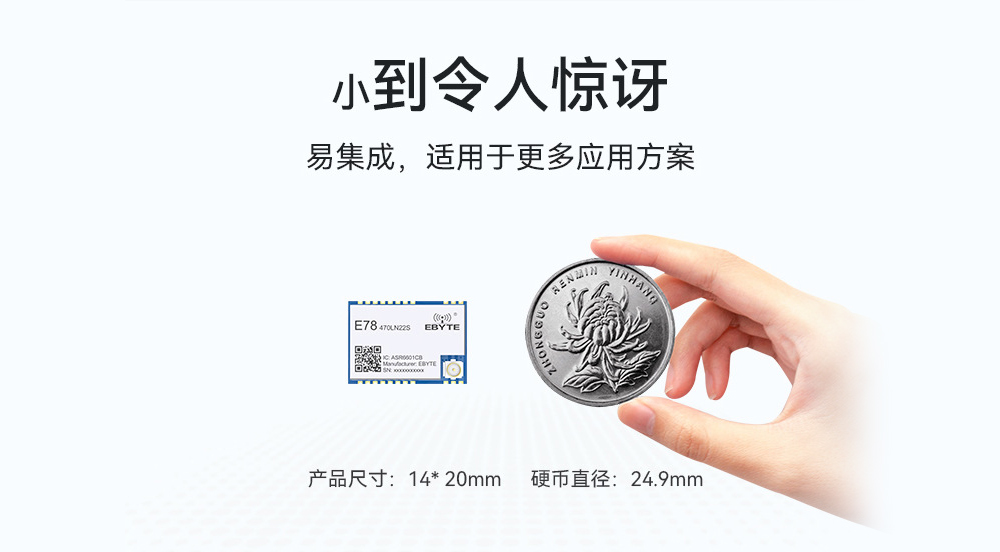

產品尺寸：14*20mm
產品重量：1.6g±1g

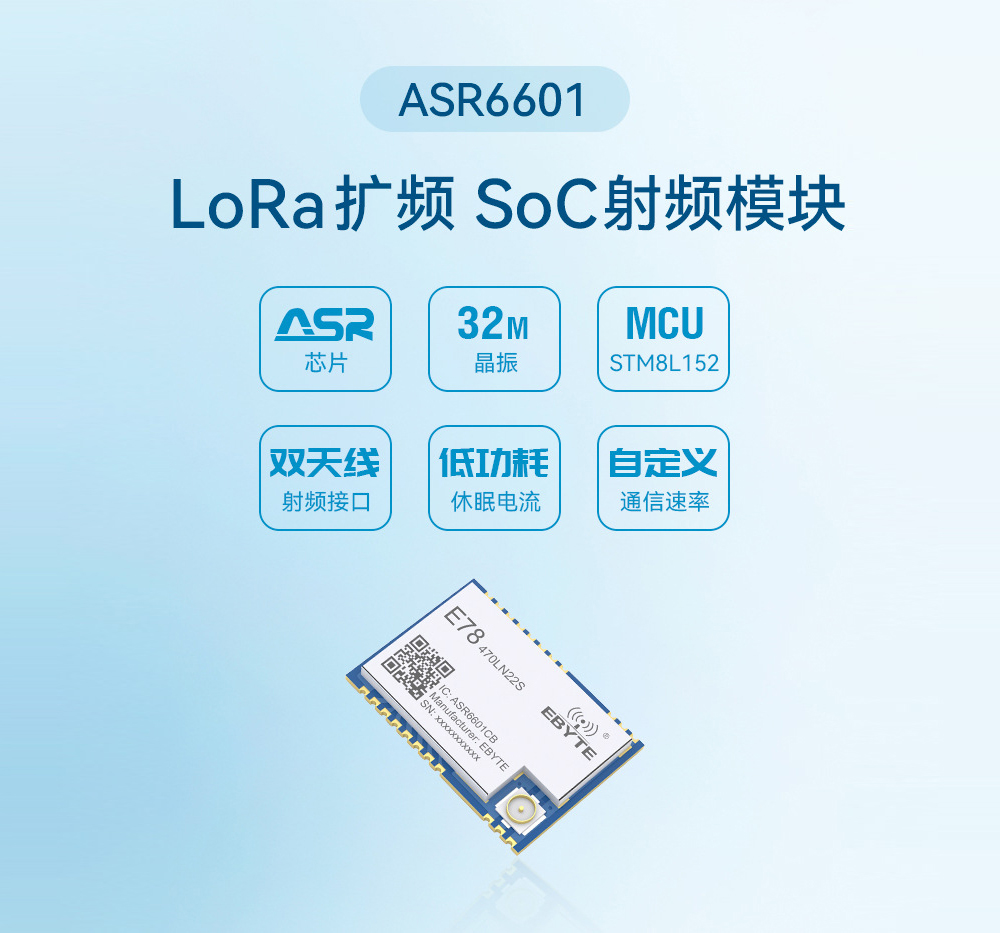

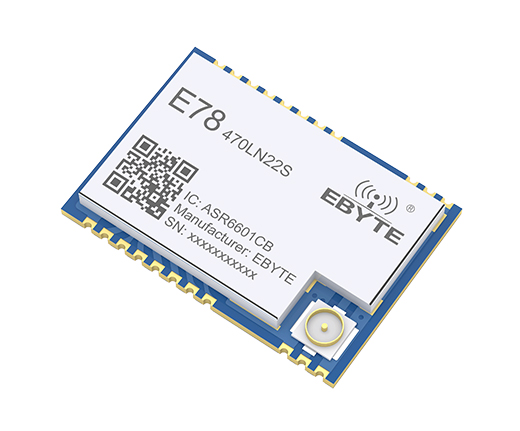

產品簡介：E78-470LN22S（6601）產品是億佰特設計生產的標準LoraWan節點模塊，工作頻段CN470~510MHZ，支持CLASS–A/CLASS-C節點類型，支持ABP/OTAA兩種入網方式，同時，該模塊具備多種低功耗模式，外部通信接口采用標準UART，用戶通過AT指令簡單配置即可接入標準LoraWan網絡中，是物聯網應用的絕佳選擇。

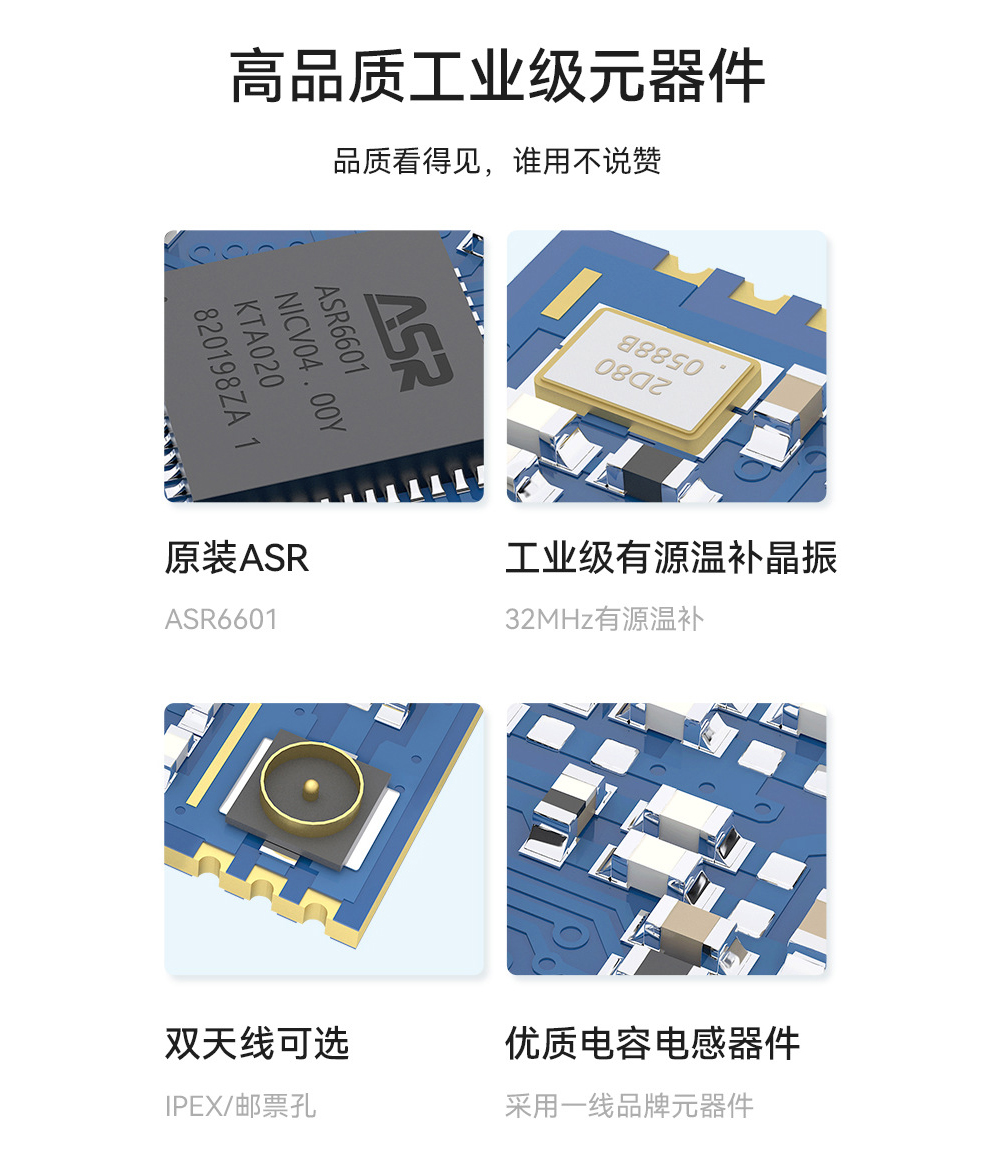

| 主要參數 | 參數值 | 備注 |
| 核心 IC | ASR6601CB | - |

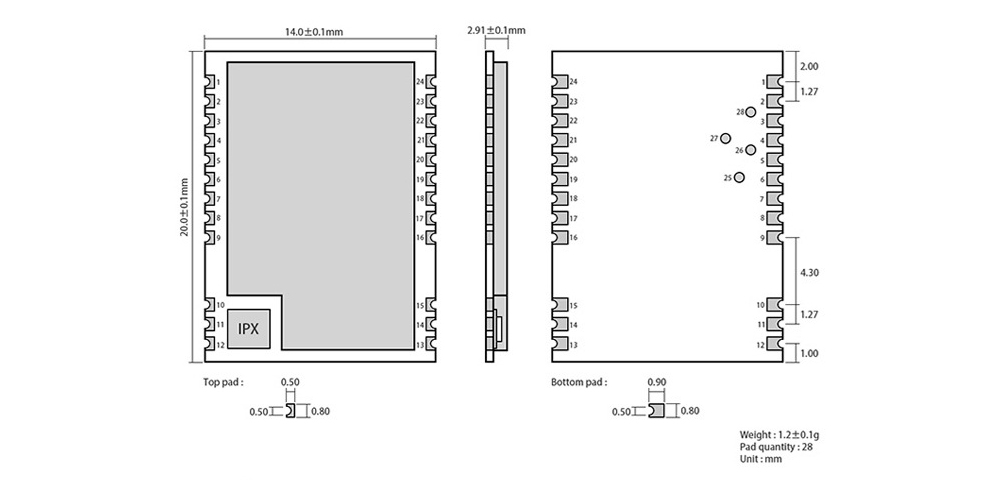

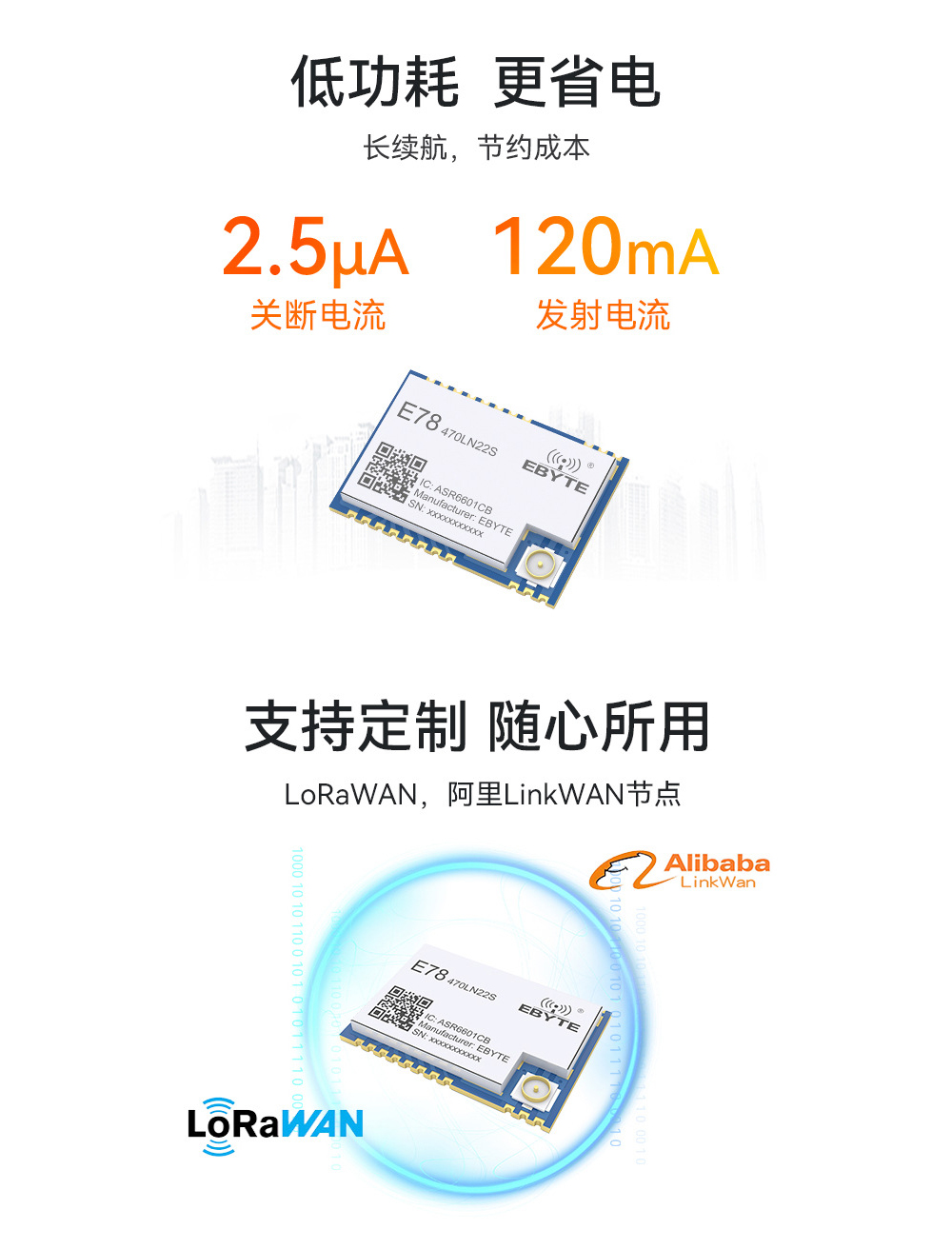

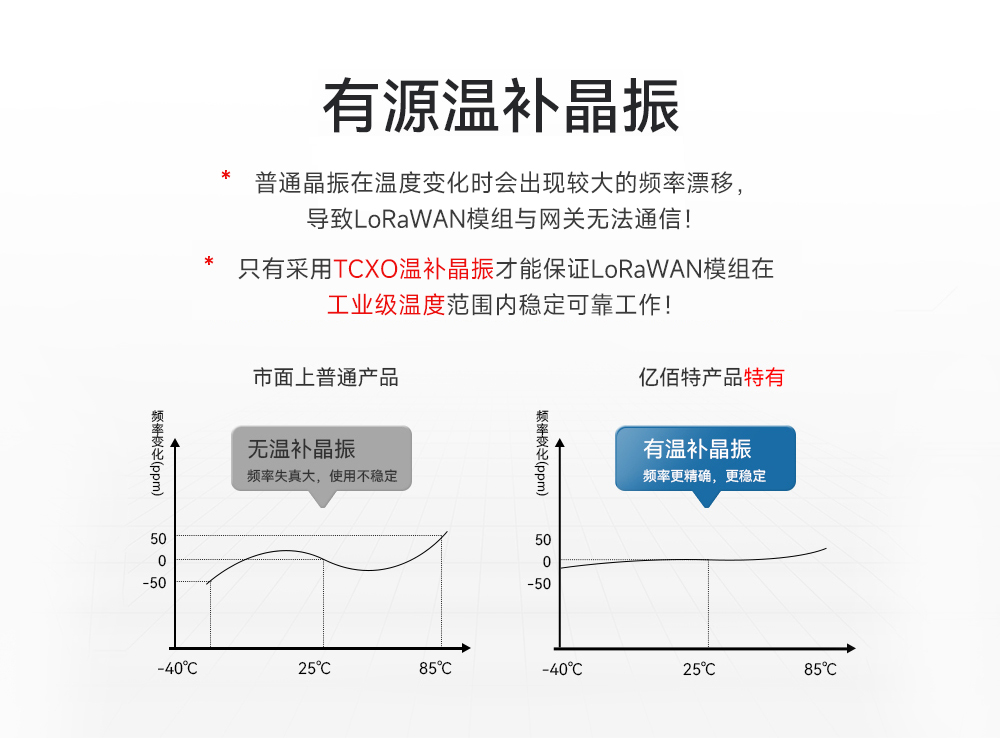

| 尺寸 | 20* 14*2.91 mm | - |
| 模塊凈重 | 1.3±0.1g | - |
| 工作溫度 | -40 ~ 85℃ | - |
| 工作濕度 | 10% ~ 90% | - |
| 儲存溫度 | -40 ~ 125°C | - |
發射電流（Lora@2.4kbps） | 110~130mA | - |
接收電流（Lora@2.4kbps） | 13~15mA | - |
| 關斷電流 | 2.4~2.6uA | - |
| 發射功率 | 22dBm | - |
| 接收靈敏度 | -139~-140dBm | - |
| TCXO 晶振 | 32MHz | - |
| TCXO 晶振電壓配置 | 1.8~3.3V | - |
| 推薦工作頻段 | 470/490/510MHz | - |
| 參考距離 | 5600m | 晴朗空曠，天線高度 2 米，空中速率 1kbps |
| 晶振頻率 | 32MHz | - |
| 調制方式 | LoRa(推薦) | GFSK Mode ，F(xiàn)LRC Mode，LoRa Mode |
| 封裝方式 | 貼片式 | - |
| 接口方式 | 1.27mm | - |
| 通信接口 | SPI | 0～10Mbps |

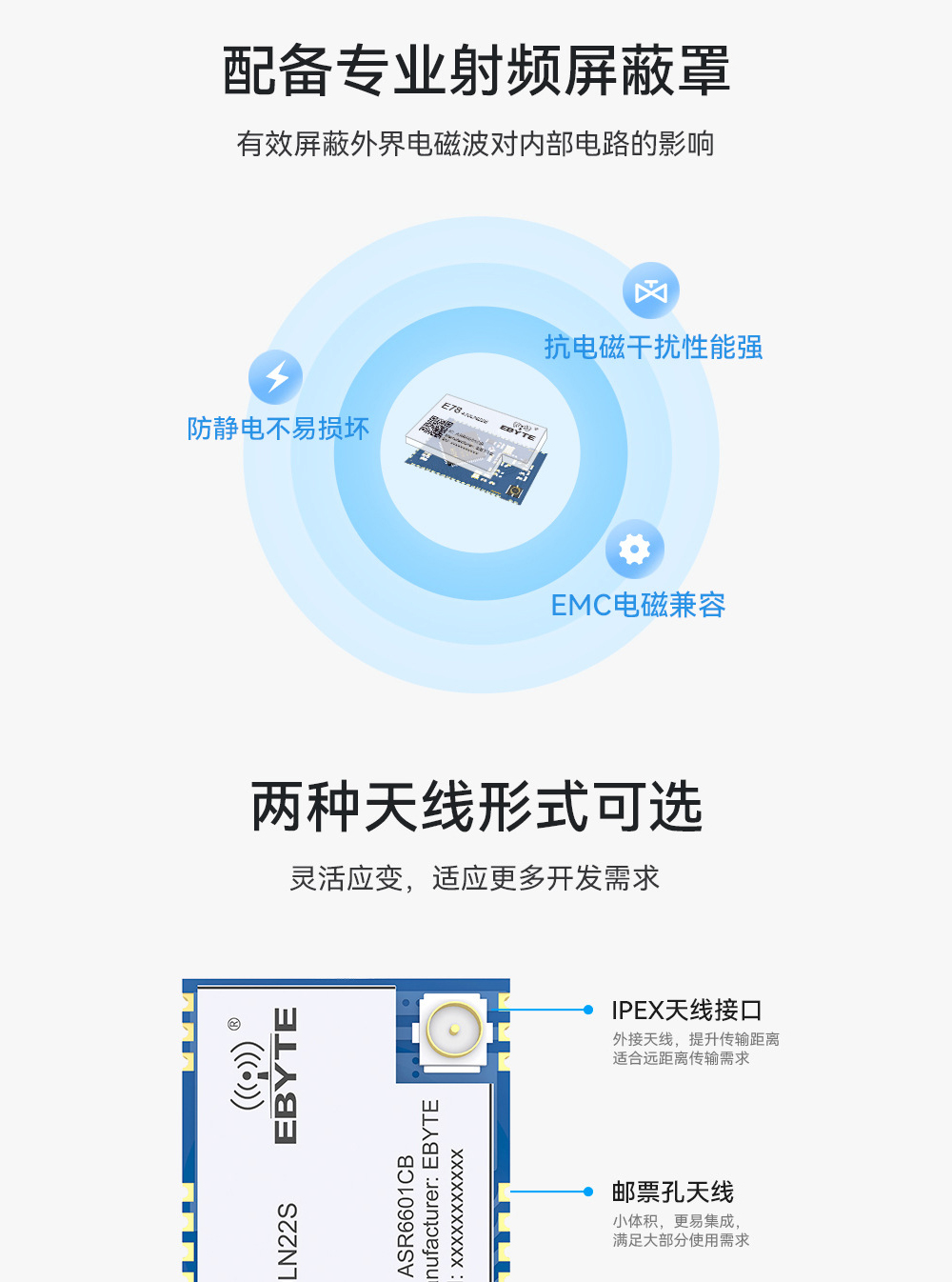

| 天線接口 | IPEX/PCB | 默認 PCB 天線，等效阻抗約 50Ω |
| 序號 | 引腳 | 引腳方向 | 引腳用途 |
| 1 | GND | - | 地線，連接到電源參考地 |
| 2 | VCC | - | 供電電源，范圍 2.5～3.7V（建議外部增加陶瓷濾波電容） |
| 3 | SETB | - | 低功耗喚醒引腳 |
| 4 | DIO1 | 輸入/輸出 | NC（保留引腳） |
| 5 | BUSY | 輸入/輸出 | NC（保留引腳） |
| 6 | I2C_SDA | 輸入/輸出 | NC（保留引腳） |
| 7 | I2C_SCL | 輸入/輸出 | NC（保留引腳） |
| 8 | UART_CTS | 輸入/輸出 | NC（保留引腳） |
| 9 | UART_RTS | 輸入/輸出 | NC（保留引腳） |
| 10 | GND | - | 地線，連接到電源參考地 |
| 11 | ANT | - | 天線接口，郵票孔（50 歐姆特性阻抗） |
| 12 | GND | - | 地線，連接到電源參考地 |
| 13 | GND | - | 地線，連接到電源參考地 |
| 14 | GND | - | 地線，連接到電源參考地 |
| 15 | GND | - | 地線，連接到電源參考地 |
| 16 | XRES | 輸入 | 外部復位引腳 |
| 17 | ADC_IN | 輸入 | NC（保留引腳） |
| 18 | AUX | 輸入/輸出 | NC（保留引腳） |
| 19 | SETA | 輸入/輸出 | NC（保留引腳） |
| 20 | UART_RX | 輸入/輸出 | UART RX 引腳 |
| 21 | UART_TX | 輸入/輸出 | UART TX 引腳 |
| 22 | SWD_DATA | 輸入/輸出 | SWD Data 引腳 |
| 23 | SWD_CLK | 輸入/輸出 | SWD Clock 引腳 |
| 24 | GND | - | 地線，連接到電源參考地 |
| 25 | SPI_MISO | 輸入/輸出 | SPI MISO 測試點，已內部連接，不能用作外部 SPI |
| 26 | SPI_NSS | 輸入/輸出 | SPI NSS 測試點，已內部連接，不能用作外部 SPI |
| 27 | SPI_MOSI | 輸入/輸出 | SPI MOSI 測試點，已內部連接，不能用作外部 SPI |
| 28 | SPI_SCK | 輸入/輸出 | SPI SCK 測試點，已內部連接，不能用作外部 SPI |
| 產品說明書 |
【用戶手冊】E78-470LN22S_UserManual_CN_v1.1  |
| 開發測試 |
| 【封裝文件】Pcb_E78-470LN22S |
| 相關資料 |
| 【ASR6601】ASR6601_PDF |
| LORAWAN節點+網關TTN服務器配置教程 |
| E78-470LN22S(6601) V3.0源碼 |
| 億佰特簡介 |
| 【企業簡介】 |
| 在線購買 |
| 【億佰特官方淘寶店】：https://detail.taobao.com |
| 【京東商城】：https://i-item.jd.com |
| 【官方淘寶】：https://item.taobao.com |
| 【阿里巴巴】：https://detail.1688.com |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：support@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://www.sunredled.com/apple-technology.aspx |
| 【聯系郵箱】：support@cdebyte.com |
| 產品 型號 | 接口類型 | 芯片方案 | 載波頻率Hz | 發射功率dBm | 測試距離km | 空中速率bps | 封裝形式 | 產品尺寸mm | 產品特點 | 技術 手冊 | 樣品 購買 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| E78-DTU(900LN22) | RS232 RS485 | - | 868M 915M | - | 3 | - | - | 100*84*25 | LoraWan節點數傳電臺 | ||
| E78-433LN22S(6601) | SPI | ASR6601 | 433M | 22 | 5.6 | - | 貼片 | 14*20 | 標準LoraWan節點模塊 | ||
| E78-915LN22S(6601) | SPI | ASR6601CB | 868M 915M | 22 | 5.6 | 0.018~62.5k | 貼片 | 14*20 | 標準LoraWan 節點模塊 | ||
| E78-DTU(470LN22) | RS232 RS485 | - | 470M 510M | - | 3 | - | - | 84*82*25 | LoraWan 節點電臺 | ||
| E78-868LN22S(6601) | SoC | ASR6601 | 868M | 22 | 5.6 | 0.018~62.5k | 貼片 | 14*20 | 標準LoraWan節點模塊 | ||
| E78-470LN22S(6601) | SoC | ASR6601 | 470M | 22 | 5.6 | 0.018~62.5k | 貼片 | 14*20 | 標準LoraWan 節點模塊 | ||
| E78-900TBL-01A | USB | ASR6505 | 850M 925M | - | 5.5 | - | - | 70*36 | E78-900M22S1A模塊測試板 | ||
| E78-400M22S1C | SoC | ASR6601 | 470M 433M | 21 | 6 | - | 貼片 | 26*16*2.8 | LoRa擴頻 | ||
| E78-868TBL-02 | USB | - | - | - | - | - | - | 70*36 | E78系列模塊測試板 | ||
| E78-400TBL-02 | USB | - | - | - | - | - | - | 70*36 | E78系列模塊測試板 | ||
| E78-400TBL-01A | USB | ASR6505 | 410M 490M | - | 5.5 | - | - | 70*36 | E78系列模塊測試板 | ||
| E78-470LN22S | SoC | ASR6501 | 470M | 22 | 5.5 | 0.018~62.5k | 貼片 | 14*20 | LoRa擴頻 |
