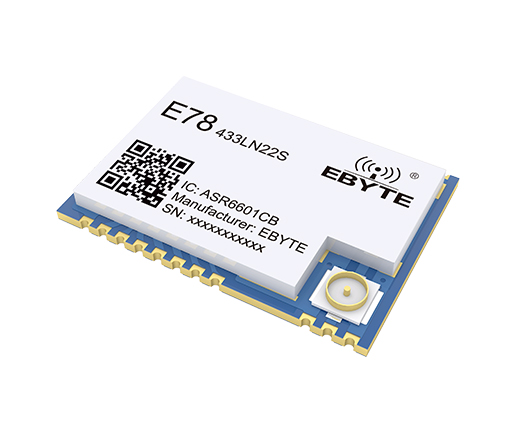

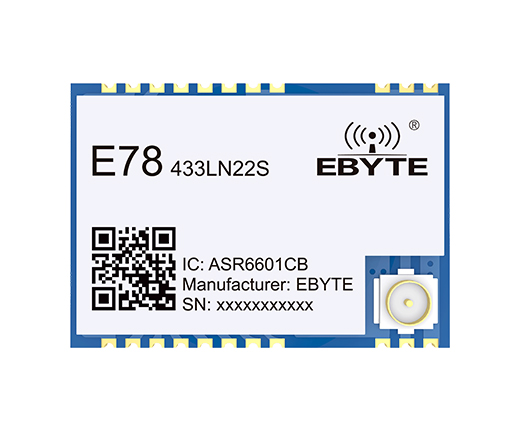

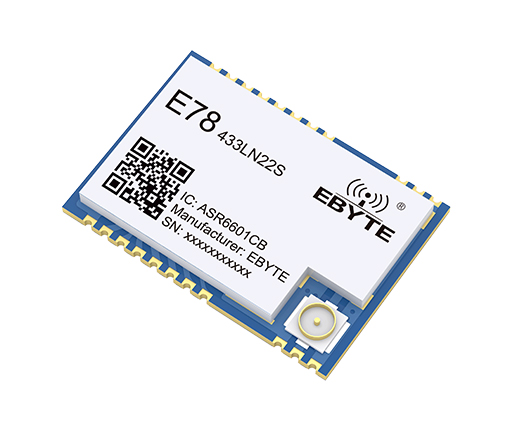

芯片方案：ASR6601
工作頻率：433.175~434.665MHZ
發射功率：22dBm
通信距離：5.6km
產品尺寸：20*14*2.8mm
產品重量：1.6g±1g
產品簡介：E78-433LN22S(6601)系列產品是億佰特設計生產的標準LoraWan節點模塊，支持 EU433 標準，支持CLASS–A/CLASS-C節點類型，支持ABP/OTAA兩種入網方式，同時，該模塊具備多種低功耗模式，外部通信接口采用標準UART，用戶通過AT指令簡單配置即可接入標準LoraWan網絡中，是當下物聯網應用的絕佳選擇。
| 產品型號 | 核心IC | 尺寸 | 模塊凈重 | 工作溫度 | 工作濕度 | 儲存溫度 |
| E78-433LN22S (6601) | ASR6601CB | 20*14*2.8mm | 1.2g | -40~ 85°C | 10%~90% | -40 ~ 125°C |
| 參數類別 | Min | Typ | Max | 單位 |
| 發射電流（Lora@2.4kbps） | 110 | 120 | 130 | mA |
| 接收電流（Lora@2.4kbps） | 13 | 14 | 15 | mA |
| 關斷電流 | 2.4 | 2.5 | 2.6 | uA |
| 發射功率 | 21 | 21.2 | 21.8 | dBm |
| 接收靈敏度 | -139 | -140 | -140 | dBm |
| TCXO 晶振 | 32 | 32 | 32 | MHZ |
| TCXO 晶振電壓配置 | 1.8 | 1.8 | 3.3 | V |
| 推薦工作頻段 | 433.175 | 433 | 434.665 | MHZ |
| 供電電壓 | 2.5 | 3.3 | 3.7 | V |
| 通信電平 | 2.5 | 3.3 | 3.7 | V |
| 主要參數 | 描述 | 備注 |
| 參考距離 | 5600m | 晴朗空曠，天線高度 2 米，空中速率 1kbps |
| 晶振頻率 | 32MHz | - |
| 調制方式 | LoRa(推薦) | GFSK Mode ，F(xiàn)LRC Mode，LoRa Mode |
| 封裝方式 | 貼片式 | - |
| 接口方式 | 1.27mm | - |
| 通信接口 | SPI | 0～10Mbps |

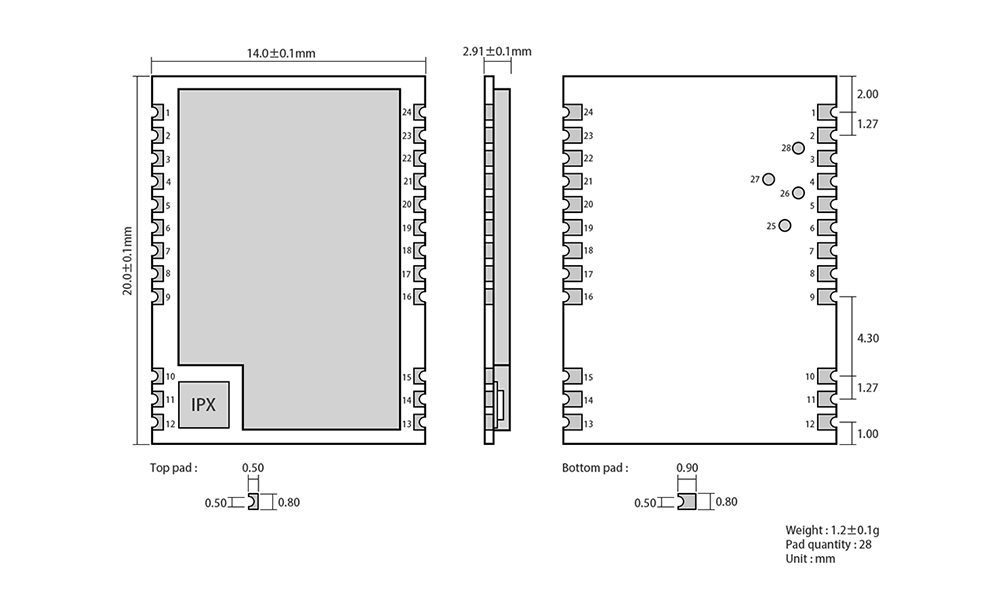

| 外形尺寸 | 20*14mm | - |
| 天線接口 | IPEX/郵票孔 | 等效阻抗約 50Ω |
| 序號 | 引腳 | 引腳方向 | 引腳用途 |
| 1 | GND | - | 地線，連接到電源參考地 |
| 2 | VCC | - | 供電電源，范圍 2.5～3.7V（建議外部增加陶瓷濾波電容） |
| 3 | SETB | 輸入/輸出 | NC（保留引腳） |
| 4 | DI01 | 輸入/輸出 | NC（保留引腳） |
| 5 | BUSY | 輸入/輸出 | NC（保留引腳） |
| 6 | I2C_SDA | 輸入/輸出 | NC（保留引腳） |
| 7 | I2C_SCL | 輸入/輸出 | NC（保留引腳） |
| 8 | UART_CTS | 輸入/輸出 | NC（保留引腳） |
| 9 | UART_RTS | 輸入/輸出 | NC（保留引腳） |
| 10 | GND | - | 地線，連接到電源參考地 |
| 11 | ANT | - | 天線接口，郵票孔（50 歐姆特性阻抗） |
| 12 | GND | - | 地線，連接到電源參考地 |
| 13 | GND | - | 地線，連接到電源參考地 |
| 14 | GND | - | 地線，連接到電源參考地 |
| 15 | GND | - | 地線，連接到電源參考地 |
| 16 | XRES | 輸入 | 外部復位引腳 |
| 17 | ADC_IN | 輸入 | NC（保留引腳） |
| 18 | AUX | 輸入/輸出 | NC（保留引腳） |
| 19 | SETA | 輸入/輸出 | NC（保留引腳） |
| 20 | UART_RX | 輸入 | UART RX 引腳 |
| 21 | UART_TX | 輸出 | UART TX 引腳 |
| 22 | SWD_DATA | 輸入/輸出 | SWD Data 引腳 |
| 23 | SWD_CLK | 輸入/輸出 | SWD Clock 引腳 |
| 24 | GND | - | 地線，連接到電源參考地 |
| 25 | SPI_MIS0 | 輸入/輸出 | SPI MIS0 測試點，已內部連接，不能用作外部 SPI |
| 26 | SPI_NSS | 輸入/輸出 | SPI NSS 測試點，已內部連接，不能用作外部 SPI |
| 27 | SPI_M0SI | 輸入/輸出 | SPI M0SI 測試點，已內部連接，不能用作外部 SPI |
| 28 | SPI_SCK | 輸入/輸出 | SPI SCK 測試點，已內部連接，不能用作外部 SPI |
