接口信號：RS485/RS422/RS232、網口（RJ45）
工作電壓：DC 8～28V
網絡協議：IP、TCP/UDP、IPv4
安裝方式：定位孔安裝
產品尺寸：102*84*25mm
產品重量：126g ± 5g

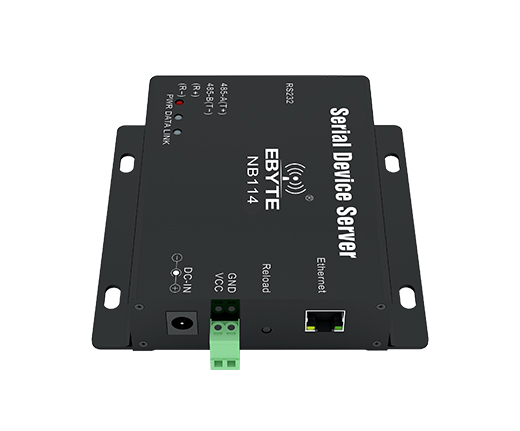

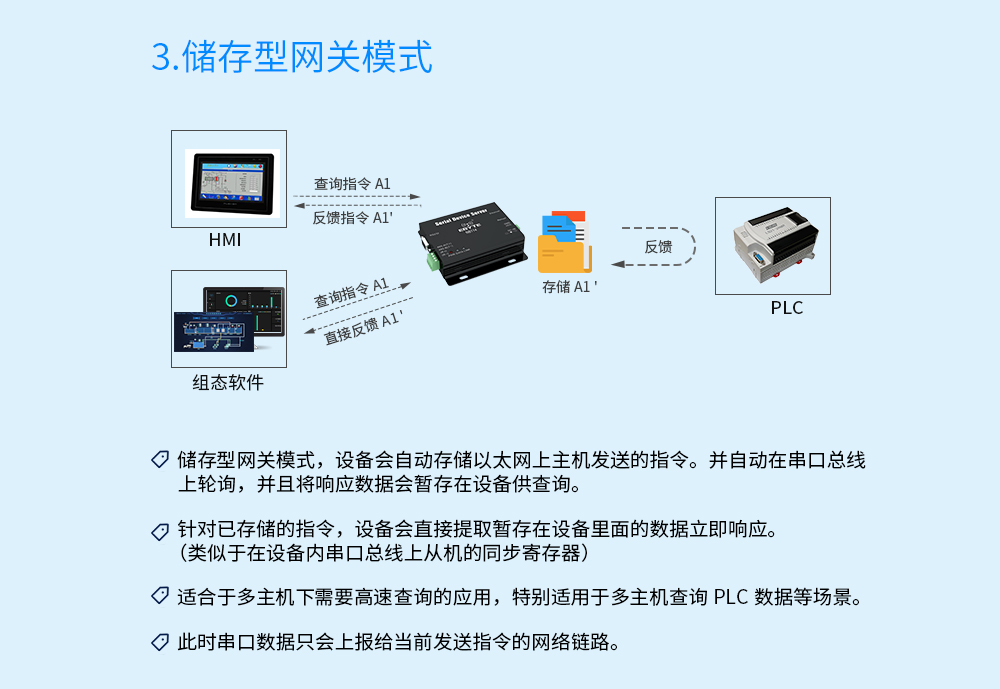

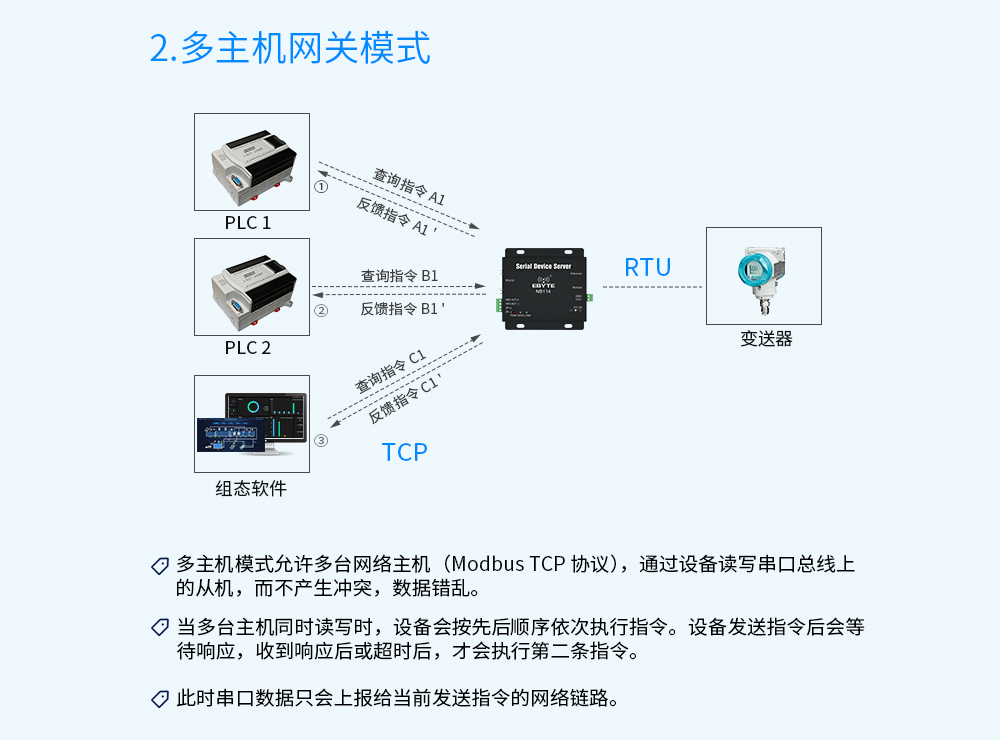

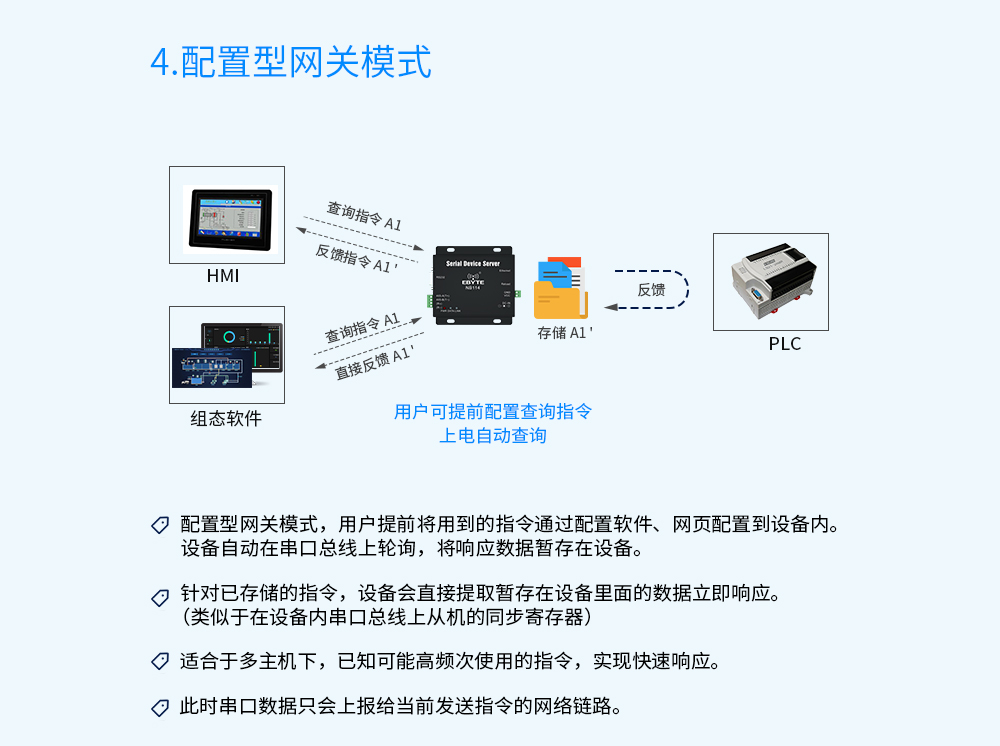

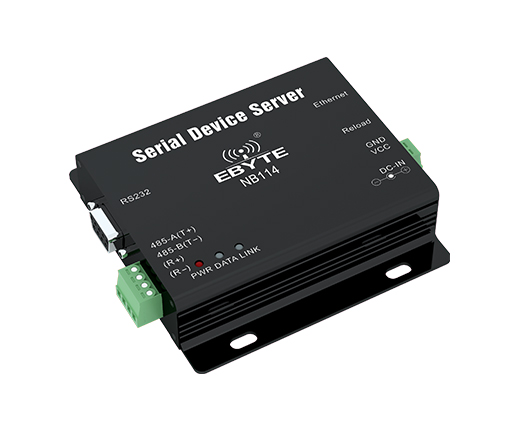

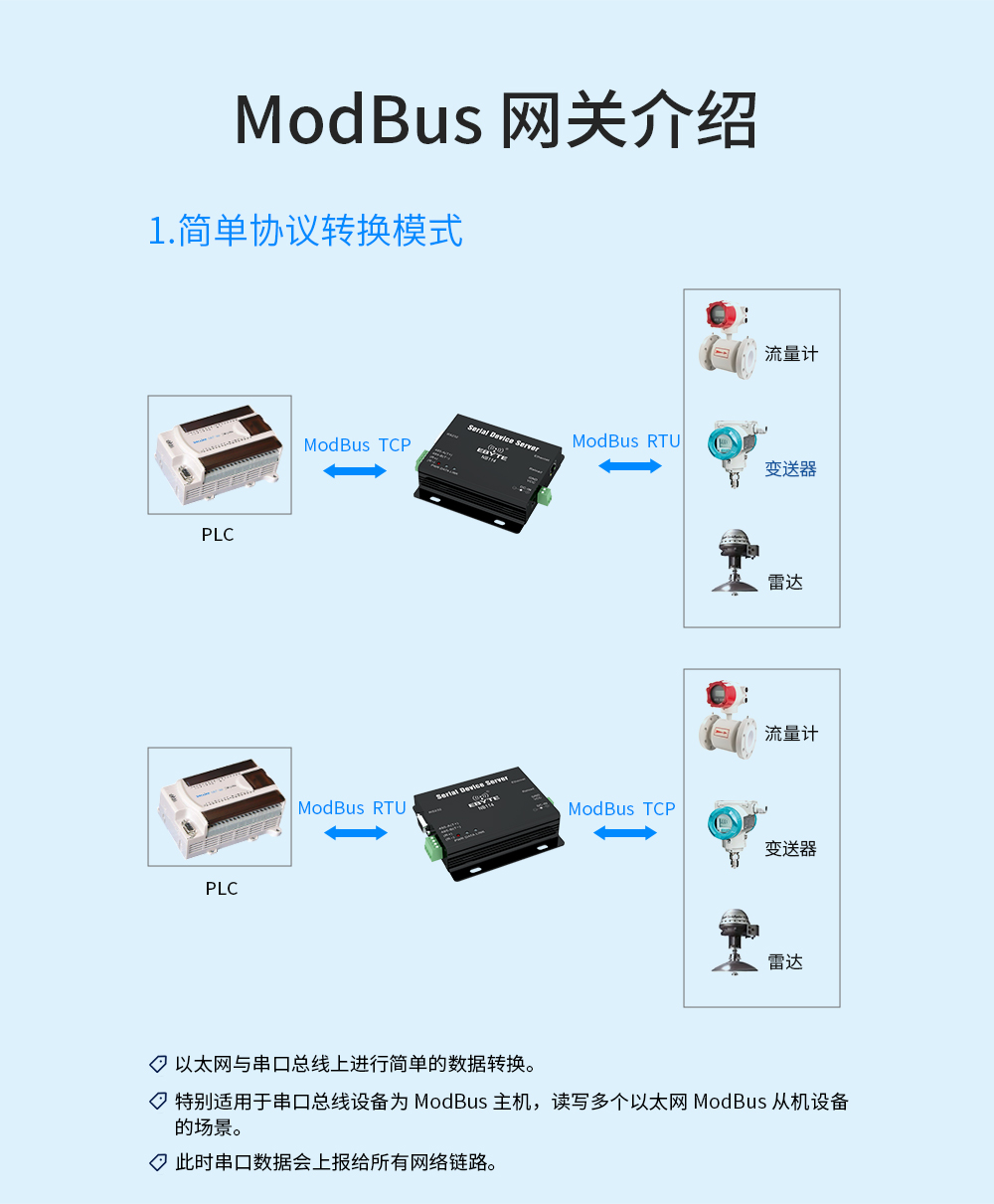

產品簡介：NB114是實現串口數據 ? 以太網數據轉換的串口服務器。產品自帶RJ45以太網接口，導軌安裝。具有多種Modbus網關模式，可滿足各類串口設備/PLC的聯網功能。產品噴涂三防漆，具有“防霉菌”“防潮濕”“防鹽霧”等功能。
| 序號 | 參數名稱 | 參數值 |
| 1 | 工作電壓 | 直流 8～28V |
| 2 | 接口 | 串口（RS485、RS422、RS232）、網口（RJ45） |

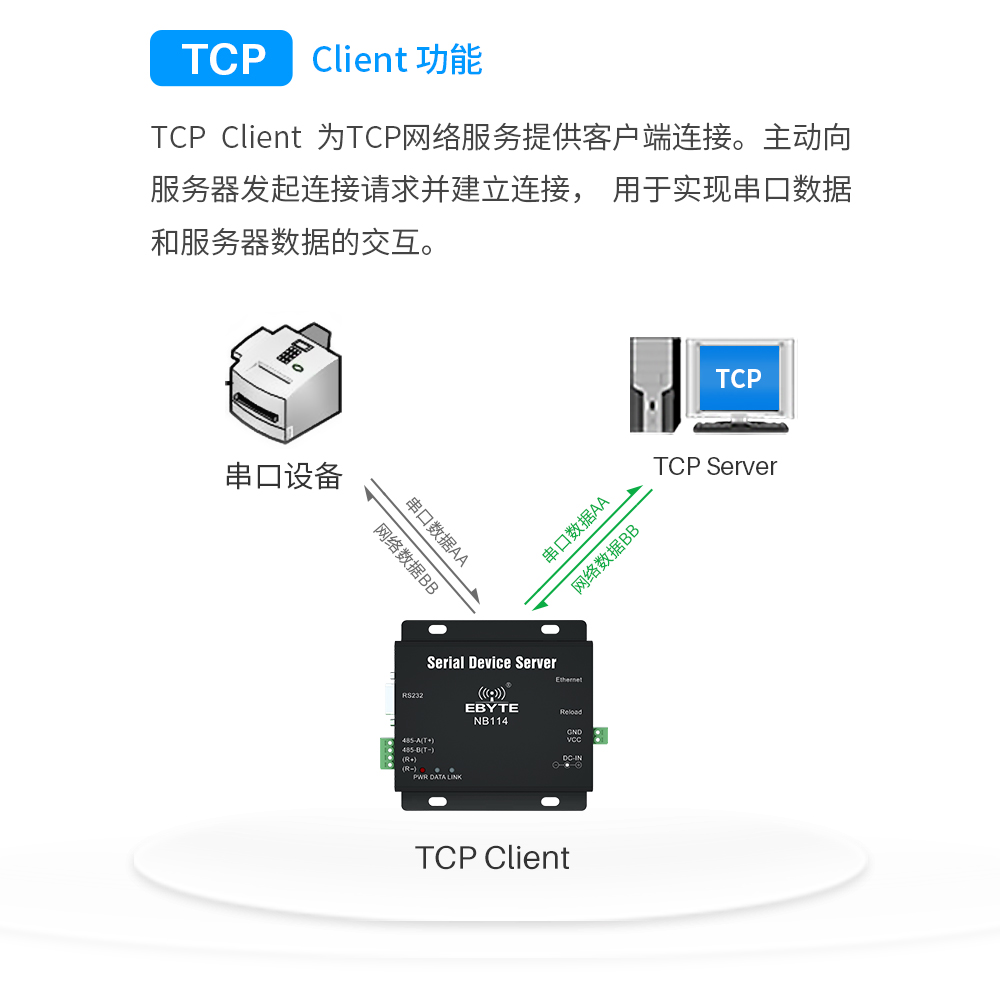

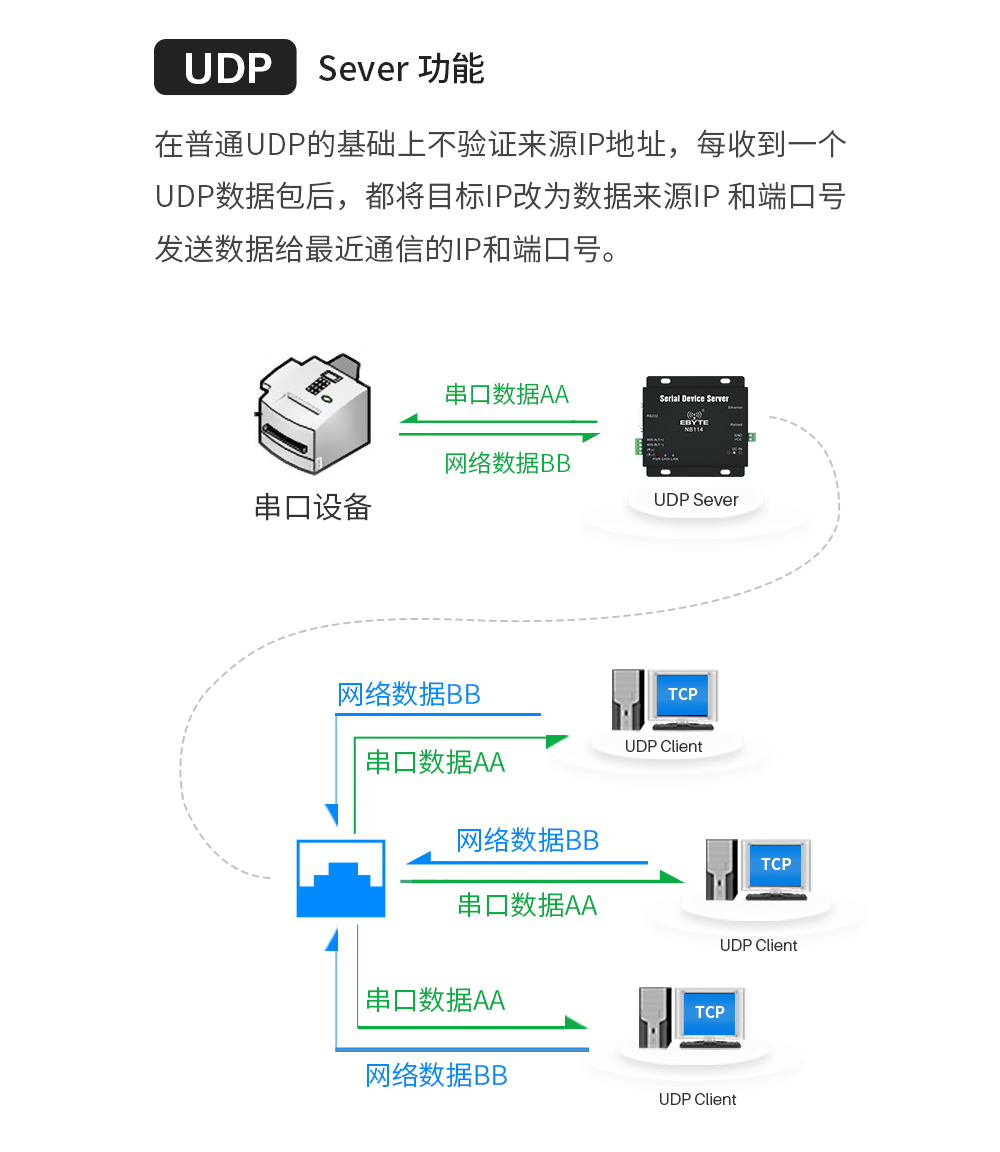

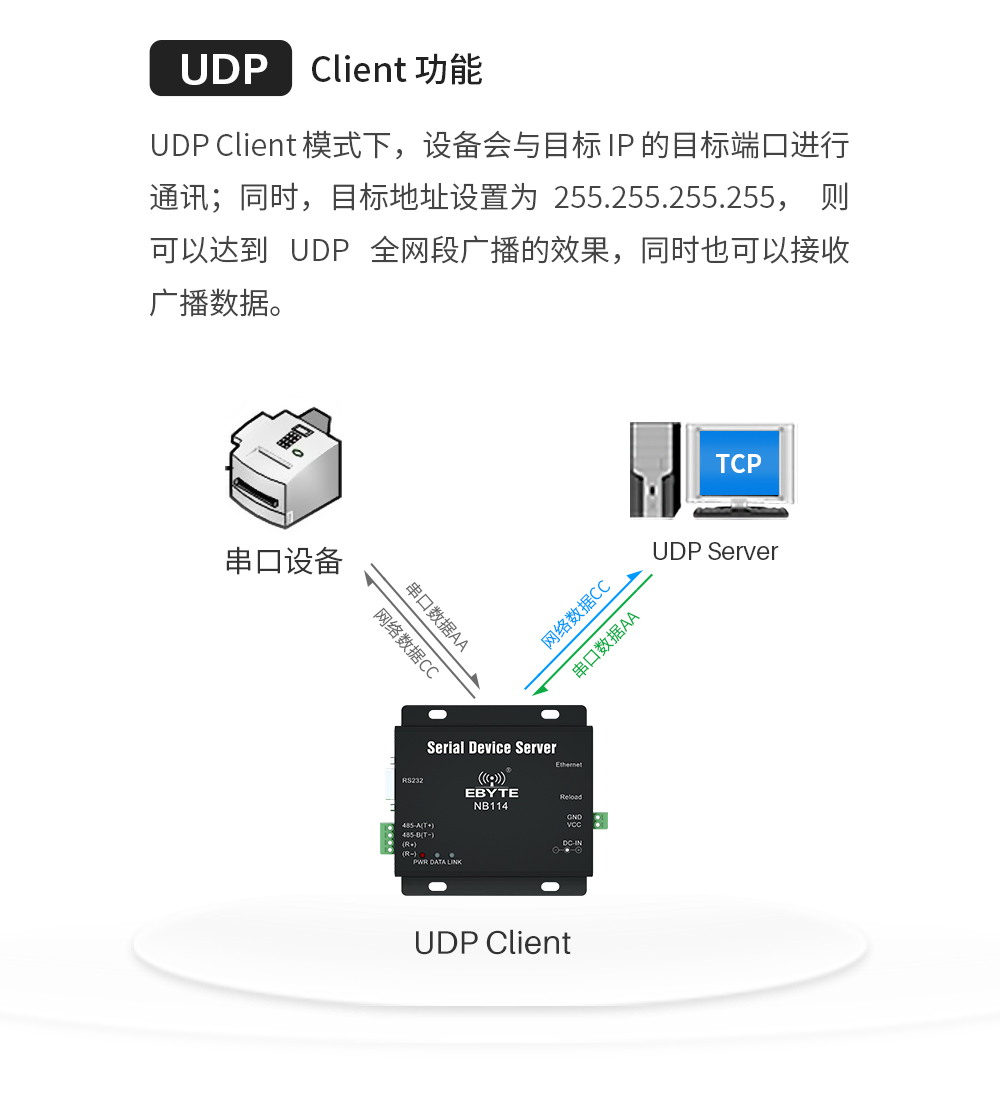

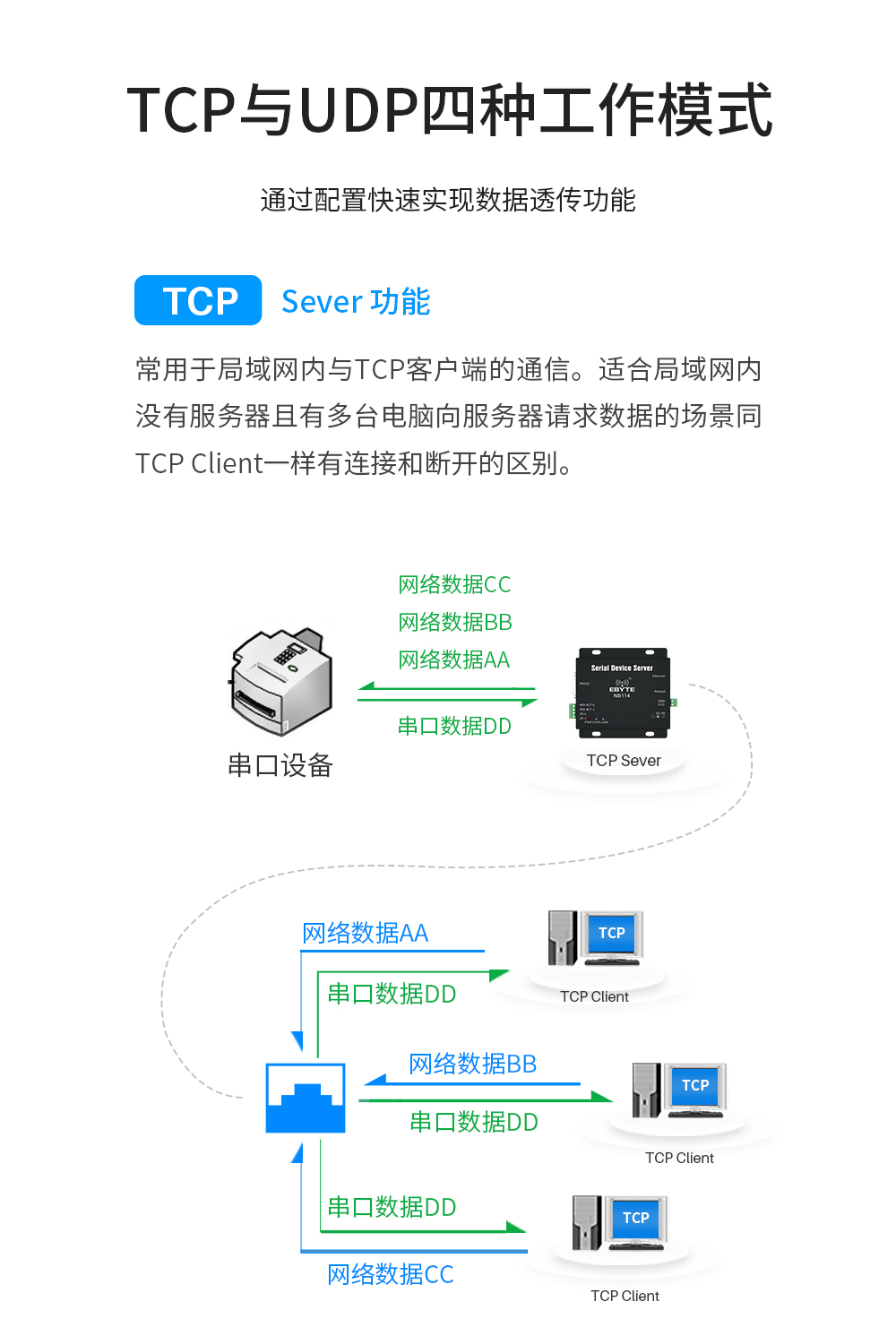

| 3 | 工作模式 | TCP Server、TCP Client、UDP Server、UDP Client（默認 TCP Server） |
| 4 | Socket 連接 | 支持 6 路 |
| 5 | 網絡協議 | IP、TCP/UDP、IPv4 |
| 6 | IP 獲取方式 | DHCP、靜態 IP（默認靜態 IP） |
| 7 | 域名解析 | 支持 |
| 8 | 配置方式 | Web、配置工具、AT 指令 |
| 9 | IP 地址 | 可自定義（默認 192.168.3.7） |
| 10 | 本地端口 | 可自定義（默認 8887） |
| 11 | 子網掩碼 | 255.255.255.0 |
| 12 | 網關 | 可自定義（默認 192.168.3.1） |
| 13 | 目標 IP | 可自定義（默認 192.168.3.3） |
| 14 | 目標端口 | 可自定義（默認 8888） |
| 15 | 網絡緩存 | 512 Byte |
| 16 | 串口緩存 | 512 Byte |
| 17 | 打包機制 | 512 Byte |
| 18 | 串口波特率 | 1200 ～ 230400 bps（默認 115200） |
| 19 | 數據位 | 5、6、7、8（默認 8） |
| 20 | 停止位 | 1、2（默認 1） |
| 21 | 校驗位 | None、 Odd、Even、Mark、Space（默認 None） |
| 22 | 流控 | RTS/CTS、DSR/DTR、XON/XOFF、NONE（默認 NONE） |

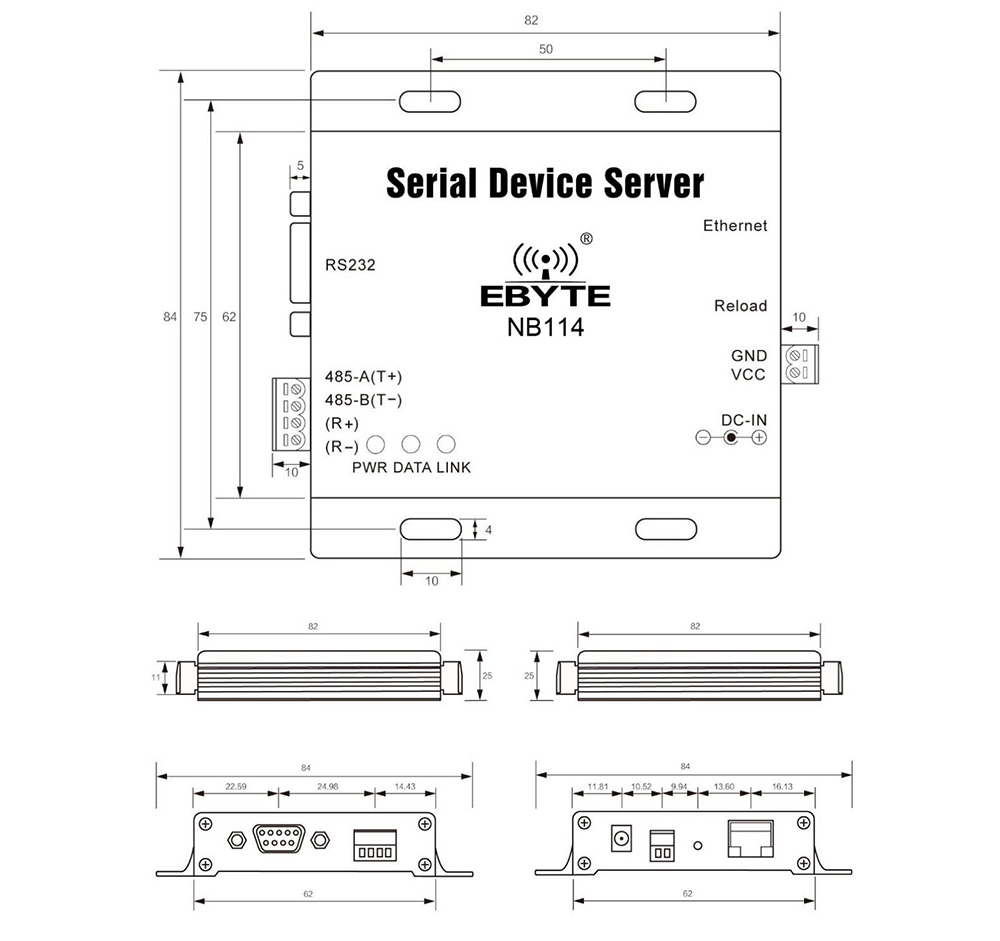

| 23 | 產品尺寸 | 82 mm * 84 mm * 25 mm （長*寬*高） |
| 24 | 產品重量 | 126g ± 5g |
| 25 | 工作溫濕度 | -40 ～ +85℃、5% ～ 95%RH（無凝露） |
| 26 | 存儲溫濕度 | -40 ～ +105℃、5% ～ 95%RH（無凝露） |
| 序號 | 名稱 | 功能 | 說明 |
| 1 | RS232 | RS232 接口 | 標準 DB9-RS-232 母頭線序； |
| 2 | 485-A(T+) | RS485/RS422 接口 | RS-485 接口的 A，RS-422 發送的 T+； |
| 3 | 485-B(T-) | RS485/RS422 接口 | RS-485 接口的 B，RS-422 發送的 T-； |
| 4 | (R+) | RS422 接口（R+） | RS-422 接收的 R+； |
| 5 | (R-) | RS422 接口（R-） | RS-422 接收的 R-； |
| 6 | PWR | 電源指示燈 | 電源接通：紅燈亮； |
| 電源斷開：燈滅； | |||
| 7 | DATA | 數據收發指示燈 | 上電前 3 秒：快閃； |
| 等待網線期間：常亮； | |||
| 有數據收發：藍燈綠燈閃爍； | |||
| 無數據收發：燈滅； | |||
| 8 | LINK | 鏈路連接燈 | 連接成功：綠燈亮； |
| 無連接：燈滅； | |||
| UDP 模式常亮； | |||
| 9 | DC-IN | DC 母頭電源輸入 | 直流 8～28V 輸入，請勿與鳳凰端子同時輸入； |
| 10 | VCC | 直流電源輸入 | 3.81mm 鳳凰端子，直流 8～28V 的正極，請勿 DC 頭同時輸入； |
| 11 | GND | 直流電源輸出 | 3.81mm 鳳凰端子，直流 8～28V 的負極，請勿 DC 頭同時輸入； |
| 12 | Reload | 恢復出廠按鍵 | 長按 5 秒設備執行恢復出廠； |
| 13 | Ethernet | 網絡接口 | 標準 RJ45 接口； |
【注】網線未連接時 PWR、DATA、LINK 全部亮起，設備處于待機狀態。
| 產品說明書 |
【用戶手冊】NB114_UserManual_CN  |
| 【AT指令手冊】AT指令集 |
| 工具軟件 |
| 【參數配置】?jī)|佰特網絡配置工具_(dá)以太網 |

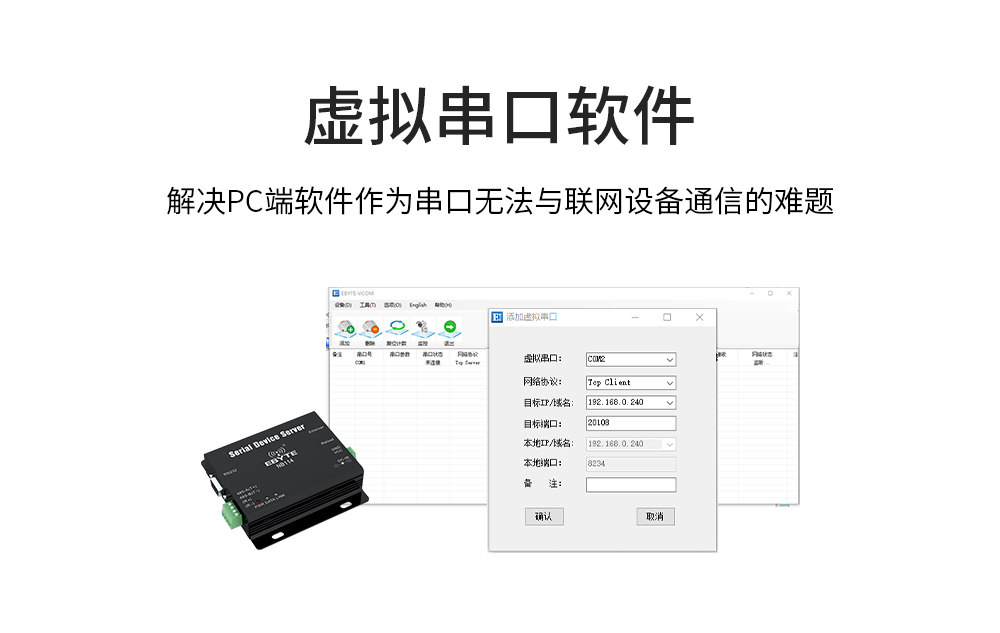

| 【虛擬串口】 |
