接口信號：RS485/RS422/RS232
波特率：2400~115200bps（默認115200）
數據位：8
產品尺寸：198x109x26.5mm 產品重量：530g±5g

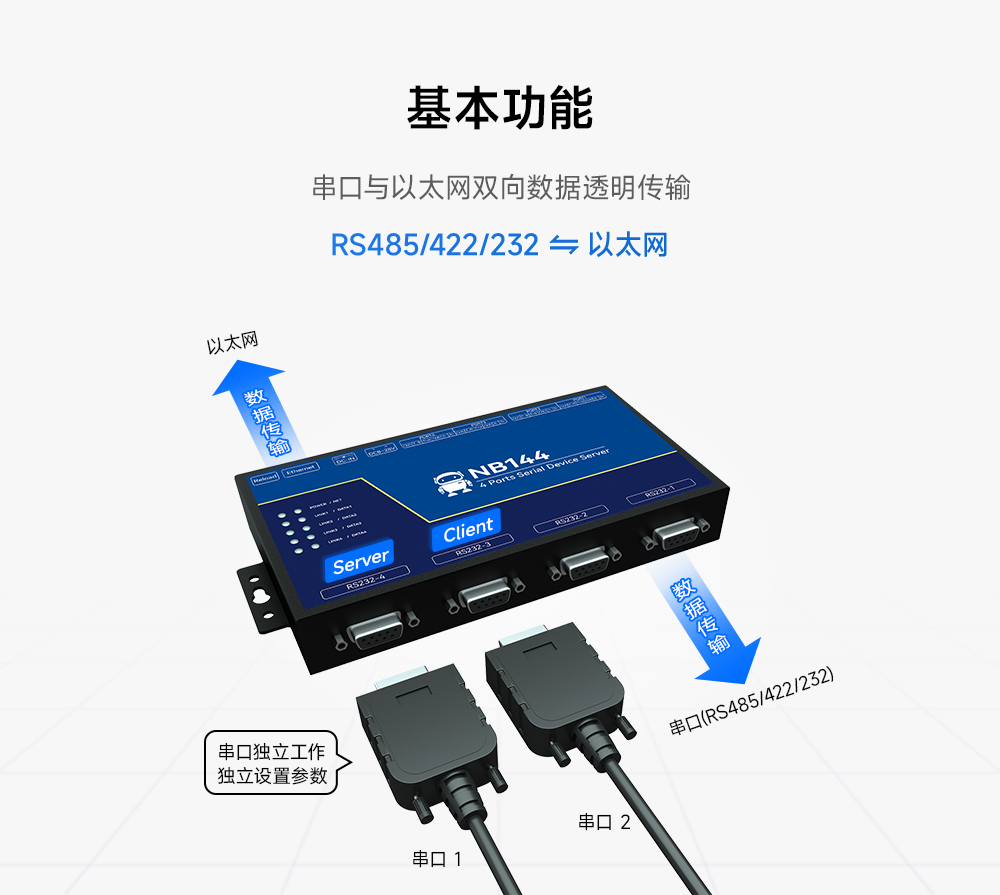

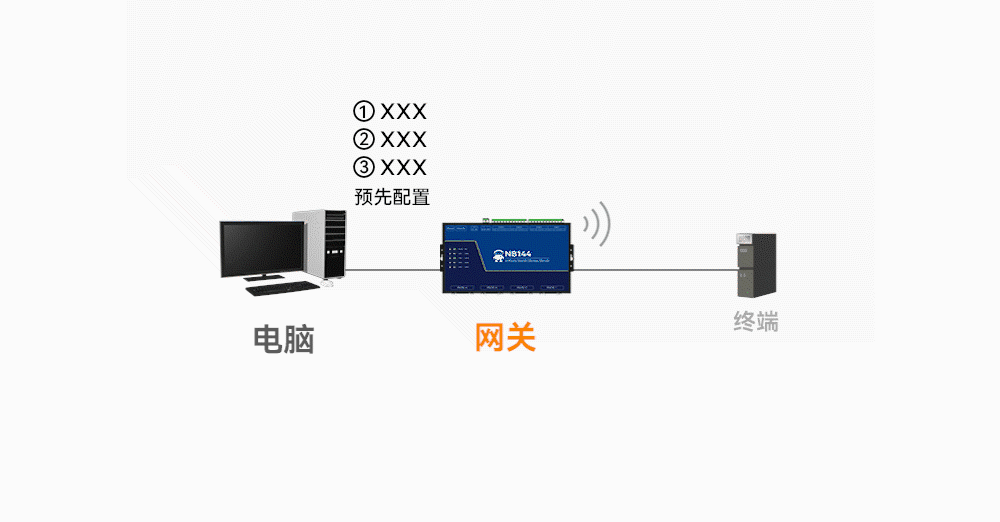

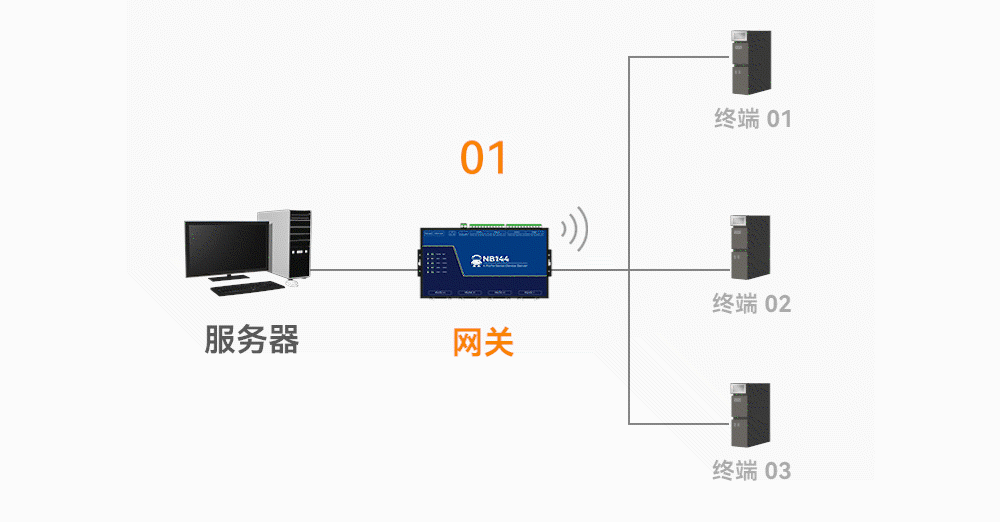

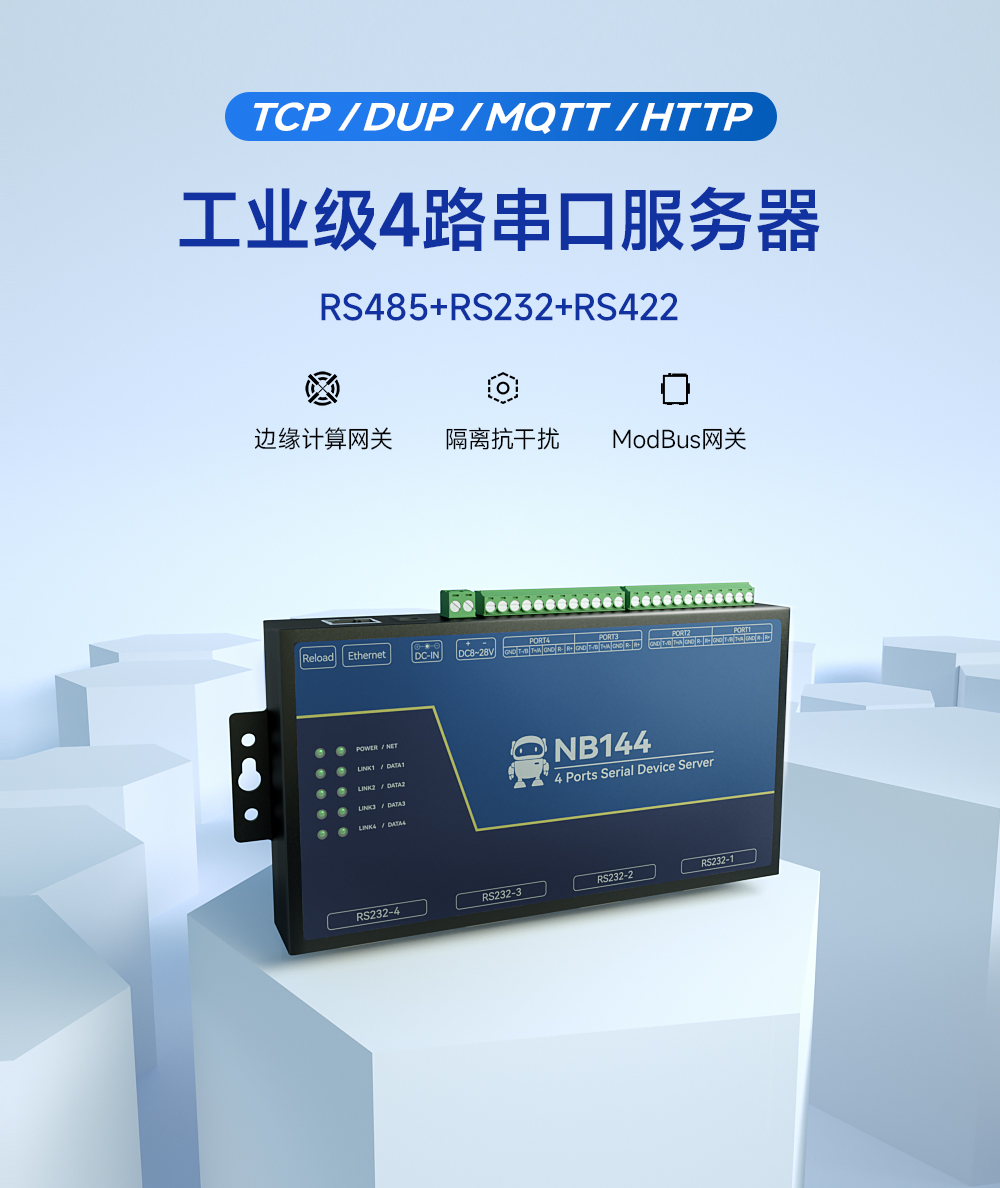

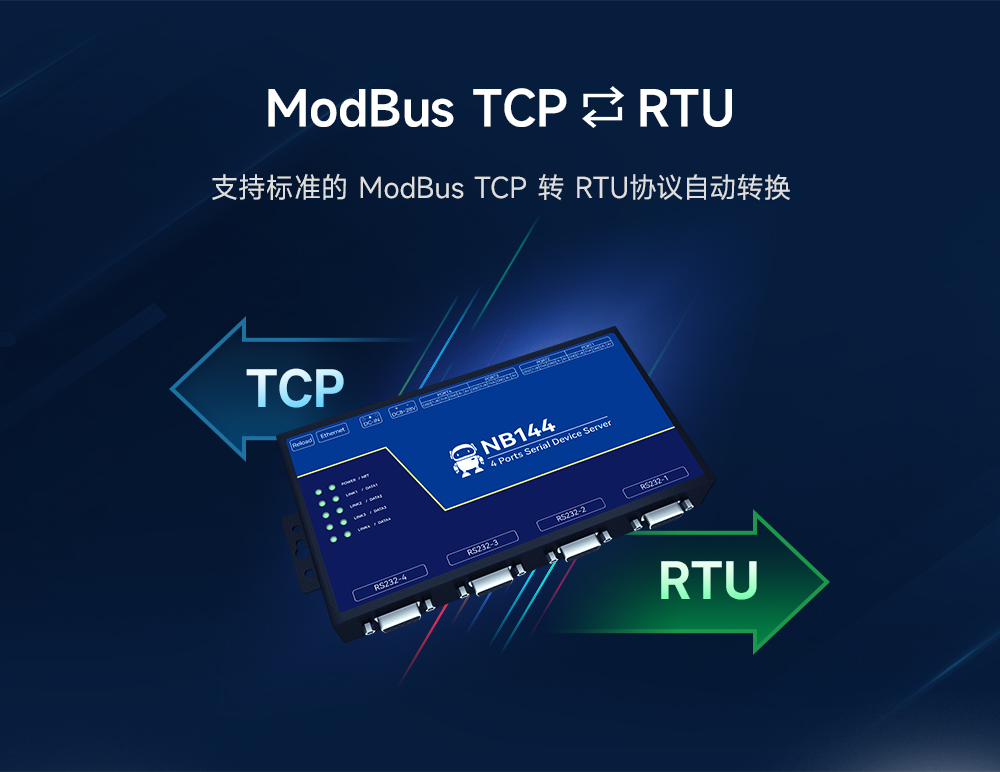

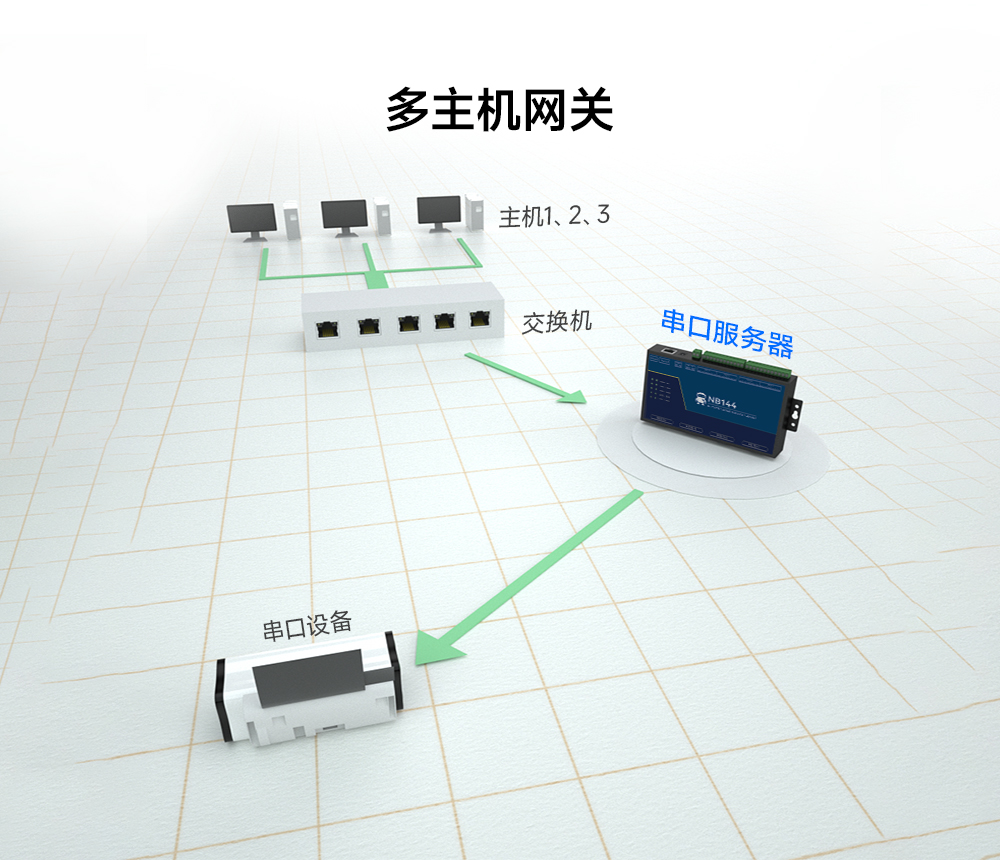

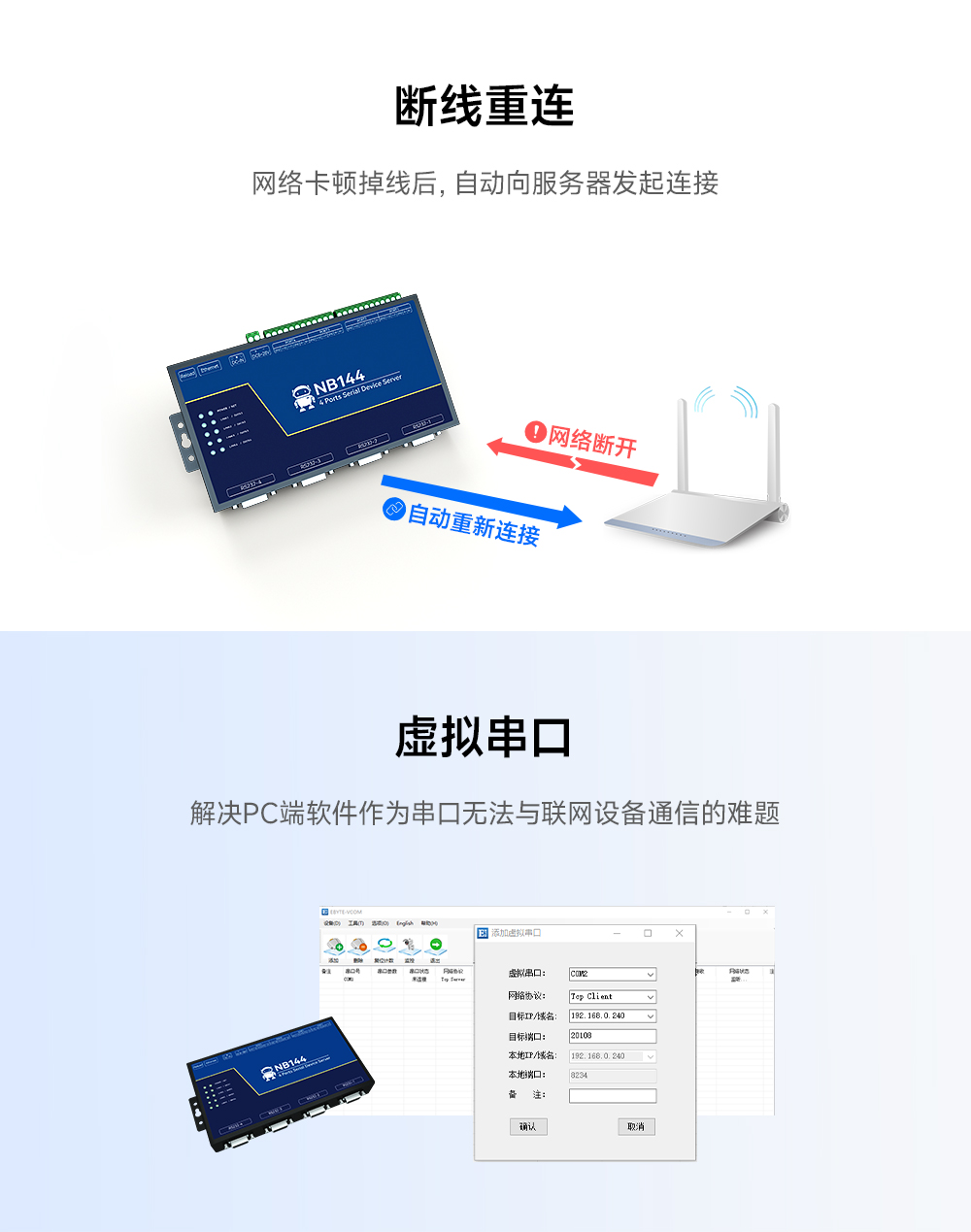

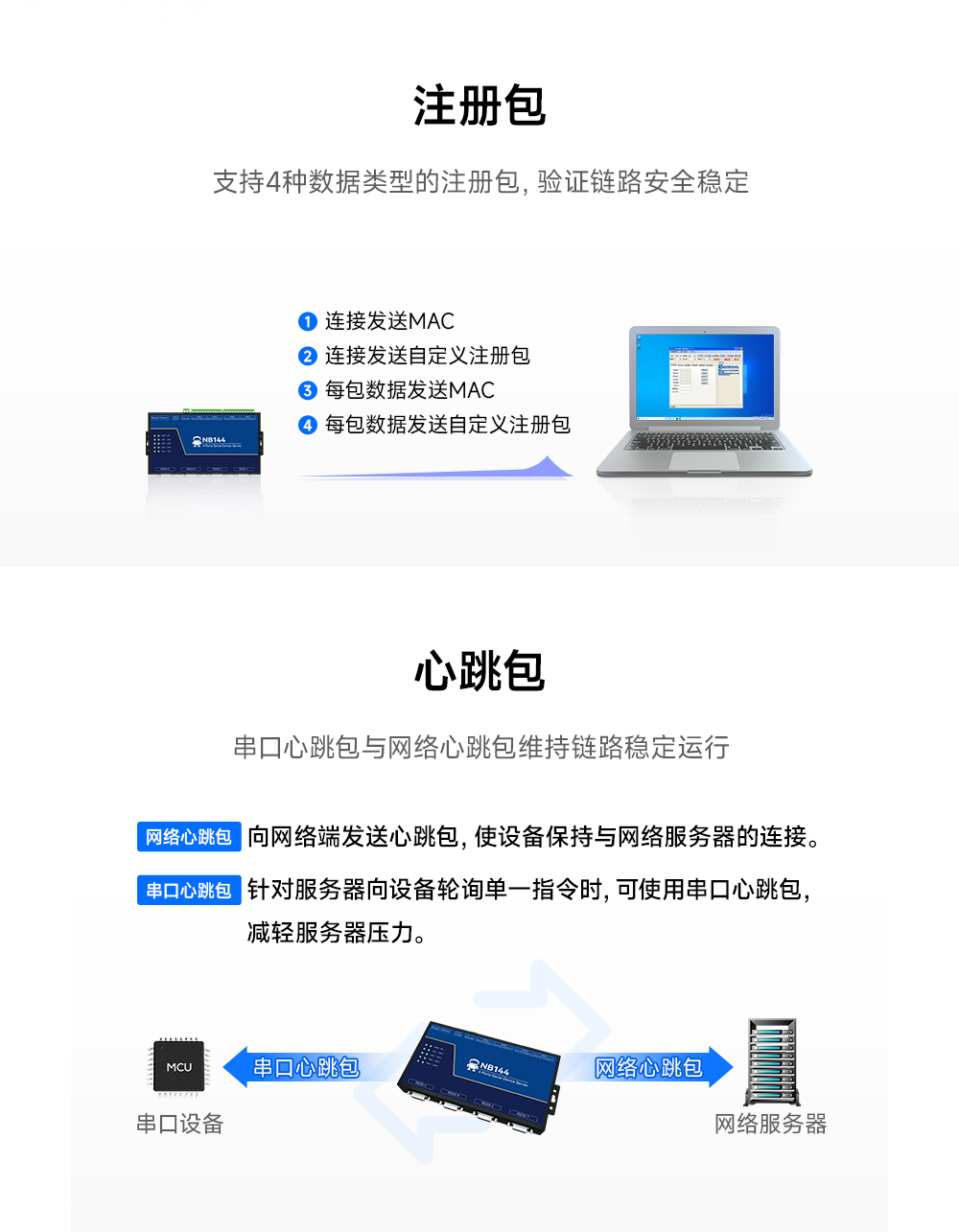

產品簡介：NB144是支持 POE 供電的4路串口服務器，內部集成 TCP/IP協議棧，可實現4路串口到以太網口數據的雙向透明傳輸。設備具備ModBus 網關功能，支持 Modbus TCP 轉 RTU，支持自動輪詢。產品采用工業級標準設計，保證設備在嚴苛工作環境的穩定性，豐富的指示燈效果用于反饋設備不同工作狀態。產品噴涂三防漆，具有“防霉菌”“防潮濕”“防鹽霧”等功能。
溫馨提示：該產品已下架，批量可發起生產。
項目 | 接口 | 說明 |

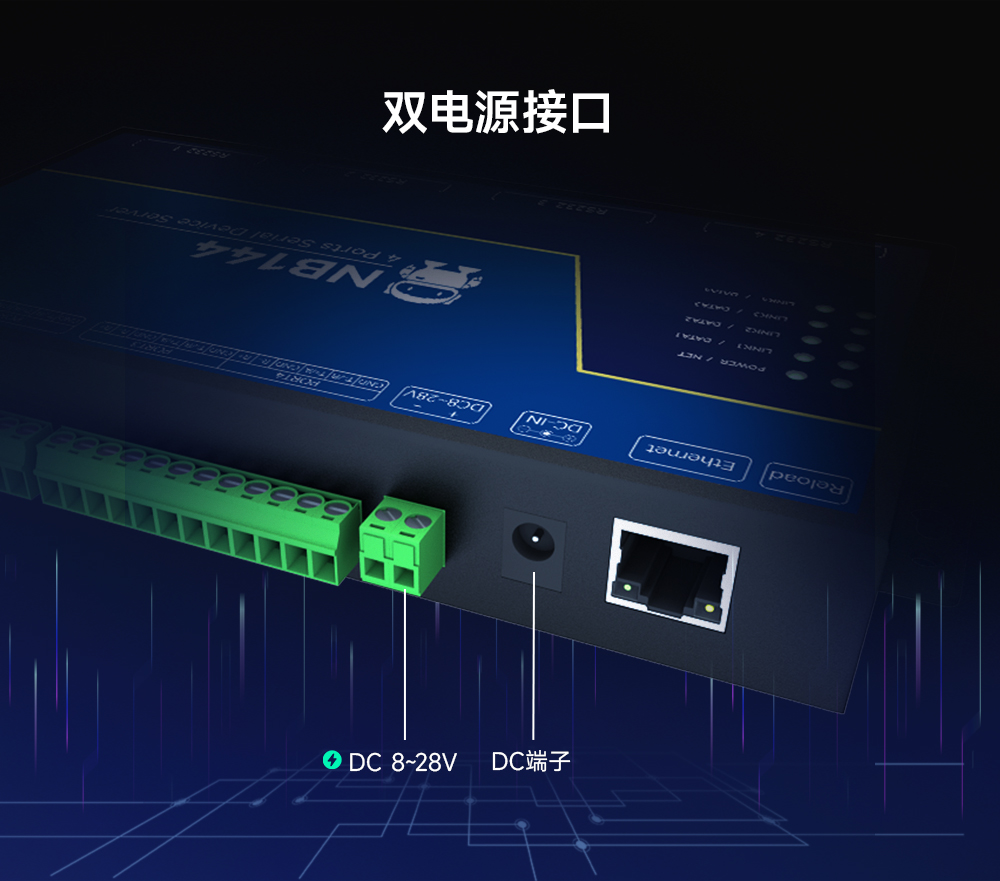

電源 | 壓線端子 | DC 8～28 供電，不可用時使用； 壓線端子：5.08mm鳳凰端子； |
DC母頭 | DC母頭：直插式圓孔，外徑5.5mm，內徑2.0mm； | |
網口 | RJ45 | 10M，支持POE受電 |
串口 | 通道1～通道4 | 接口1（RS485，3.81mm鳳凰端子，支持隔離）； 接口2（RS232，標準RS232線序DB9母頭）； 接口3（RS422，3.81mm鳳凰端子，支持隔離）； |

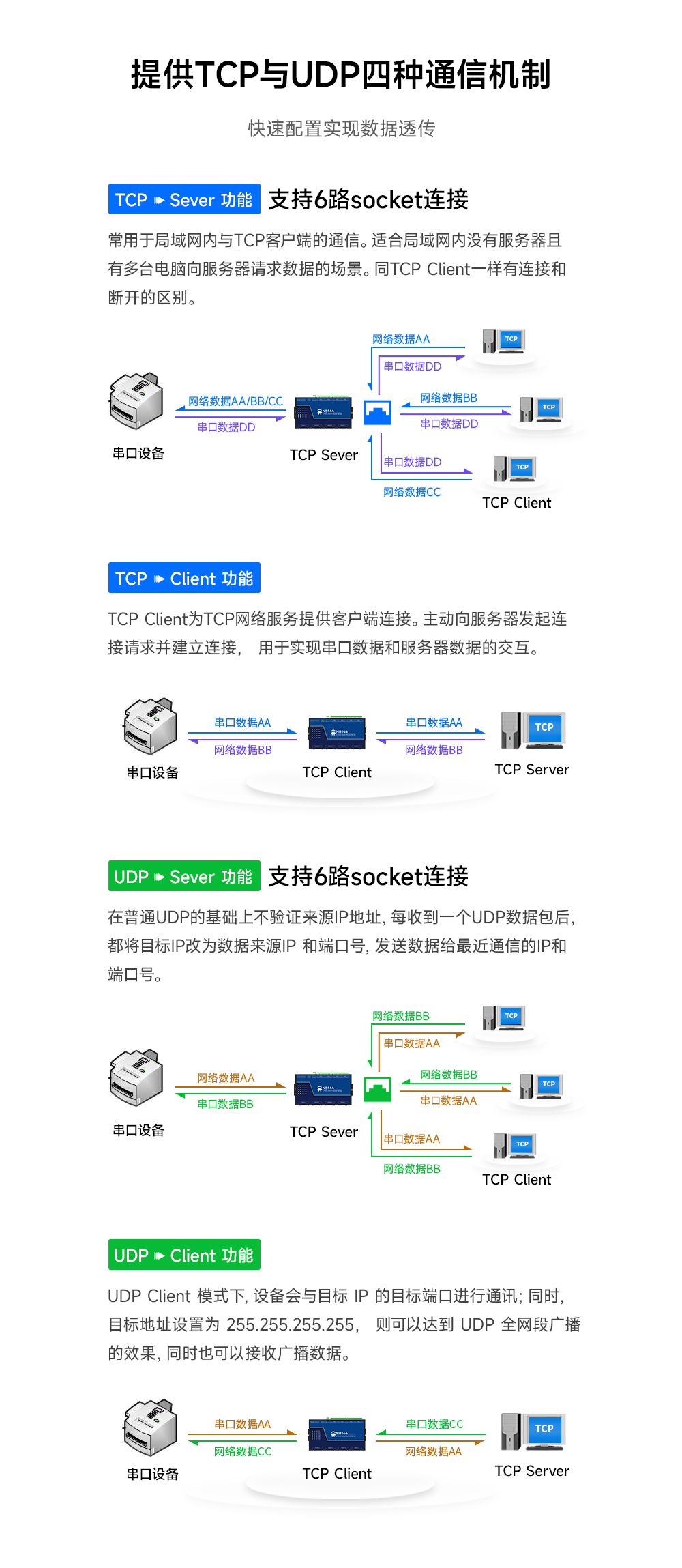

工作模式 | TCP Server（默認）、TCP Client、UDP Server、UDP Client、HTTP Client、MQTT Client | |
網絡協議 | TCP/IP、UDP、MQTT、HTTP、IPv4、ICMP、APR、DHCP、DNS | |
IP獲取方式 | DHCP、靜態IP（默認） | |
域名解析 | 支持，地址可配置 | |

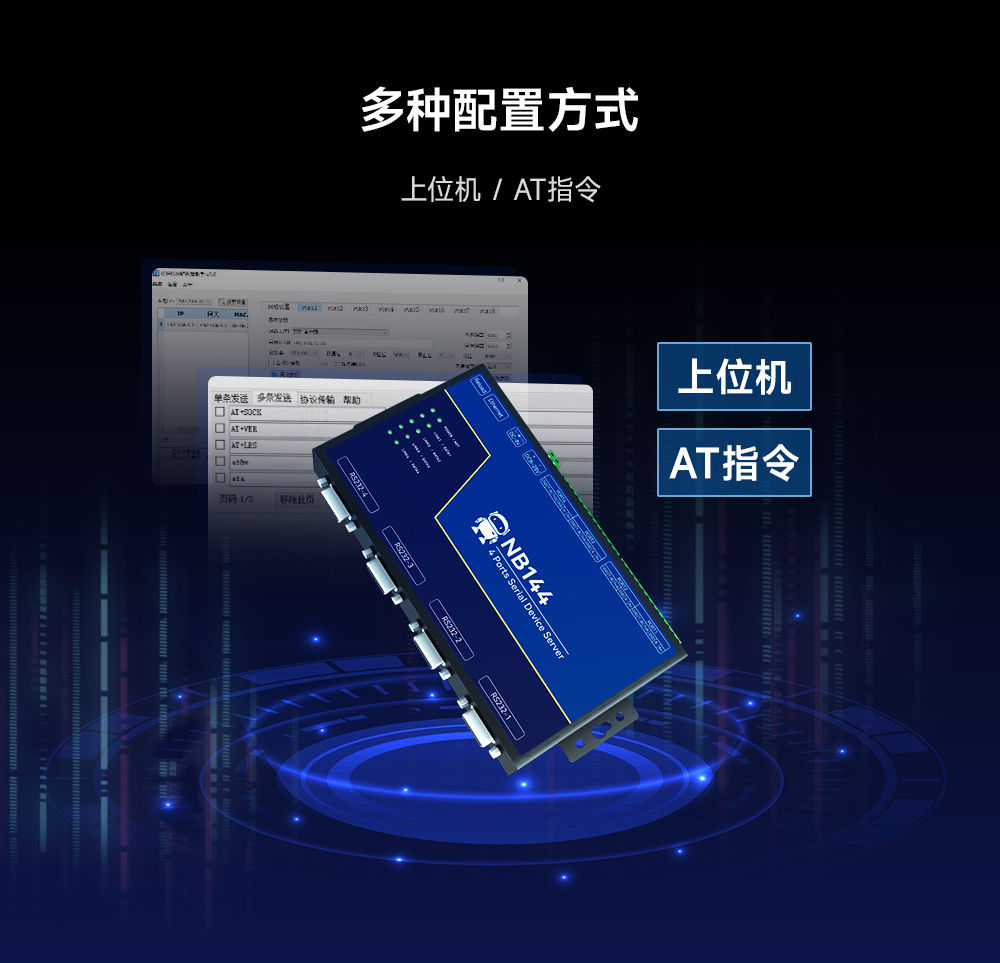

配置方式 | 參數配置上位機、AT指令 | |
IP地址 | 192.168.3.7（可自定義） | |
本地端口 | 通道1～4：8001-8004（可自定義） | |
子網掩碼 | 255.255.255.0（可自定義） | |
網關 | 192.168.3.1（可自定義） | |
串口緩存 | 512 Byte | |
串口打包機制 | 512 Byte | |
串口波特率 | 2400 ～115200 bps（默認115200） | |
數據位 | 8 | |
停止位 | 1（默認）、2 | |
校驗位 | None（默認）、Odd、Even | |
安裝方式 | 定位孔 | |
產品尺寸 | 198 x 108x26.5mm （LxWxH） | |
產品重量 | 530g ± 5g | |

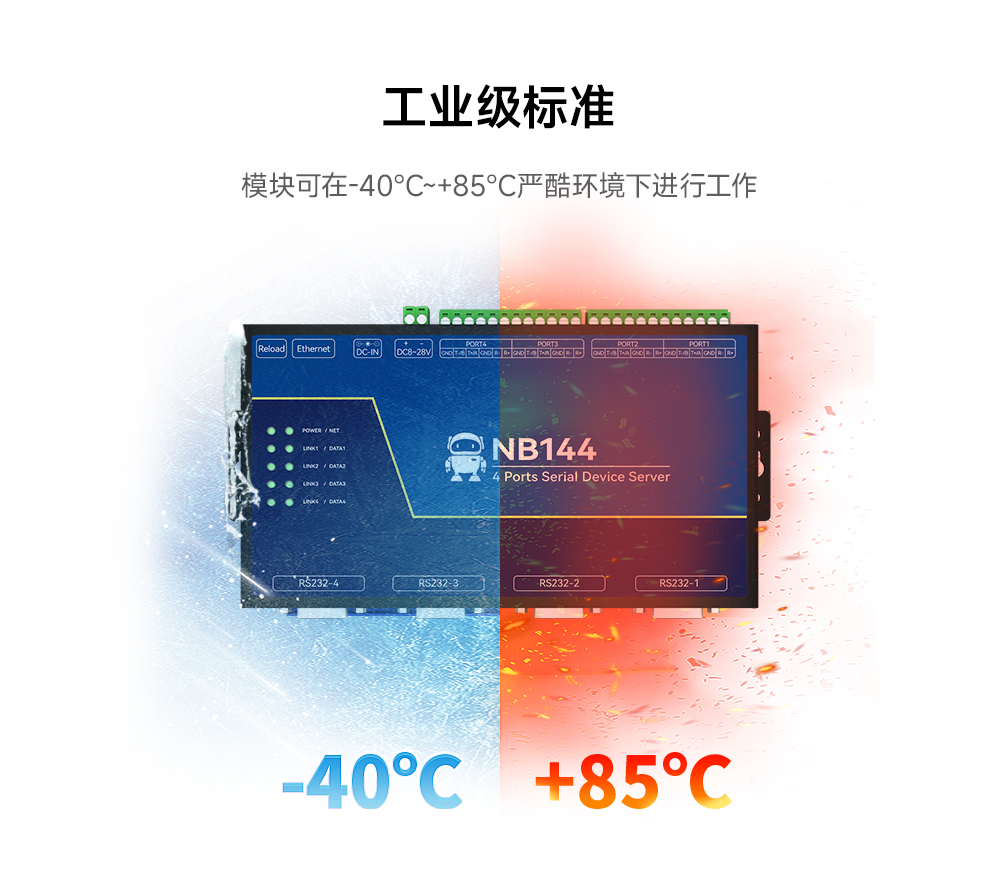

工作溫濕度 | -40 ～ +85℃、5% ～ 95%RH（無凝露） | |
存儲溫濕度 | -40 ～ +105℃、5% ～ 95%RH（無凝露） | |
| 序號 | 名稱 | 功能 | 說明 |
| 1 | RS232-4 | 串口4-RS232接口 | 標準DB9母頭，2-TXD、3-RXD、5-GND |
| 2 | RS232-3 | 串口3-RS232接口 | 標準DB9母頭，2-TXD、3-RXD、5-GND |
| 3 | RS232-2 | 串口2-RS232接口 | 標準DB9母頭，2-TXD、3-RXD、5-GND |
| 4 | RS232-1 | 串口1-RS232接口 | 標準DB9母頭，2-TXD、3-RXD、5-GND |
| 5 | RS422-1-R+ | 串口1-RS422接口-R+ | 3.81mm鳳凰端子 |
| 6 | RS422-1-R- | 串口1-RS422接口-R- | 3.81mm鳳凰端子 |
| 7 | GND | 串口1接地端 | 3.81mm鳳凰端子 |
| 8 | RS422-1-TH/A | 串口1-RS422接口-T+ 串口1-RS485接口A | 3.81mm鳳凰端子 |
| 9 | RS422-1-T/B | 串口1-RS422接口-T 串口1-RS485接口B | 3.81mm鳳凰端子 |
| 10 | GND | 串口1接地端 | 3.81mm鳳凰端子 |
| 11 | RS422-2-R+ | 串口2-RS422接口-R+ | 3.81mm鳳凰端子 |
| 12 | RS422-2-R- | 串口2-RS422接口-R- | 3.81mm鳳凰端子 |
| 13 | GND | 串口2接地端 | 3.81mm鳳凰端子 |
| 14 | RS422-2-T+/A | 串口2-RS422接口-T+ 串口2-RS485接口A | 3.81mm鳳凰端子 |
| 15 | RS422-2-T/B | 串口2-RS422接口-工 串口2-RS485接口B | 3.81mm鳳凰端子 |
| 16 | GND | 串口2接地端 | 3.81mm鳳凰端子 |
| 17 | RS422-3-R+ | 串口3-RS422接口-R+ | 3.81mm鳳凰端子 |
| 18 | RS422-3-R- | 串口3-RS422接口-R- | 3.81mm鳳凰端子 |
| 19 | GND | 串口2接地端 | 3.81mm鳳凰端子 |
| 20 | RS422-3-T+/A | 串口3-RS422接口-T+ 串口3-RS485接口A | 3.81mm鳳凰端子 |
| 21 | RS422-3-T-/B | 串口3-RS422接口-T 串口3-RS485接口B | 3.81mm風凰端子 |
| 22 | GND | 串口3接地端 | 3.81mm鳳凰端子 |
| 23 | RS422-4-R+ | 串口4-RS422接口-R+ | 3.81mm鳳凰端子 |
| 24 | RS422-4-R- | 串口4-RS422接口-R- | 3.81mm鳳凰端子 |
| 25 | GND | 串口4接地端 | 3.81mm鳳凰端子 |
| 26 | RS422-4-T+/A | 串口4-RS422接口-T+ 串口4-RS485接口A | 3.81mm鳳凰端子 |
| 27 | RS422-4-T-/B | 串口4-RS422接口-工 串口4-RS485接口B | 3.81mm鳳凰端子 |
| 28 | GND | 串口2接地端 | 3.81mm鳳凰端子 |
| 29 | - | DC 8-28V的負極 | 直流8-28v，5.08mm鳳凰端子: |
| 30 | + | DC 8-28V的正極 | 直流8-28 V，5.08mm鳳凰端子: |
| 31 | DC-IN | 直流電源輸入 | 直流8-28V: 外徑5.5mm，內徑2.0mm直插式圓孔: |
| 32 | Ethermet | 以太網接口 | 標準RJ45以太網接口 |
| 33 | Reload | 恢復出廠按鍵 | 長按5s后NET常亮5s，設備恢復出廠 |
注意：鳳凰頭端子不可與 DC 插頭同時供電。
