接口信號：RS485
工作電壓：DC 8~28V
封裝方式：導軌+定位孔安裝
產品尺寸：80*28*27mm 產品重量：40g±5g

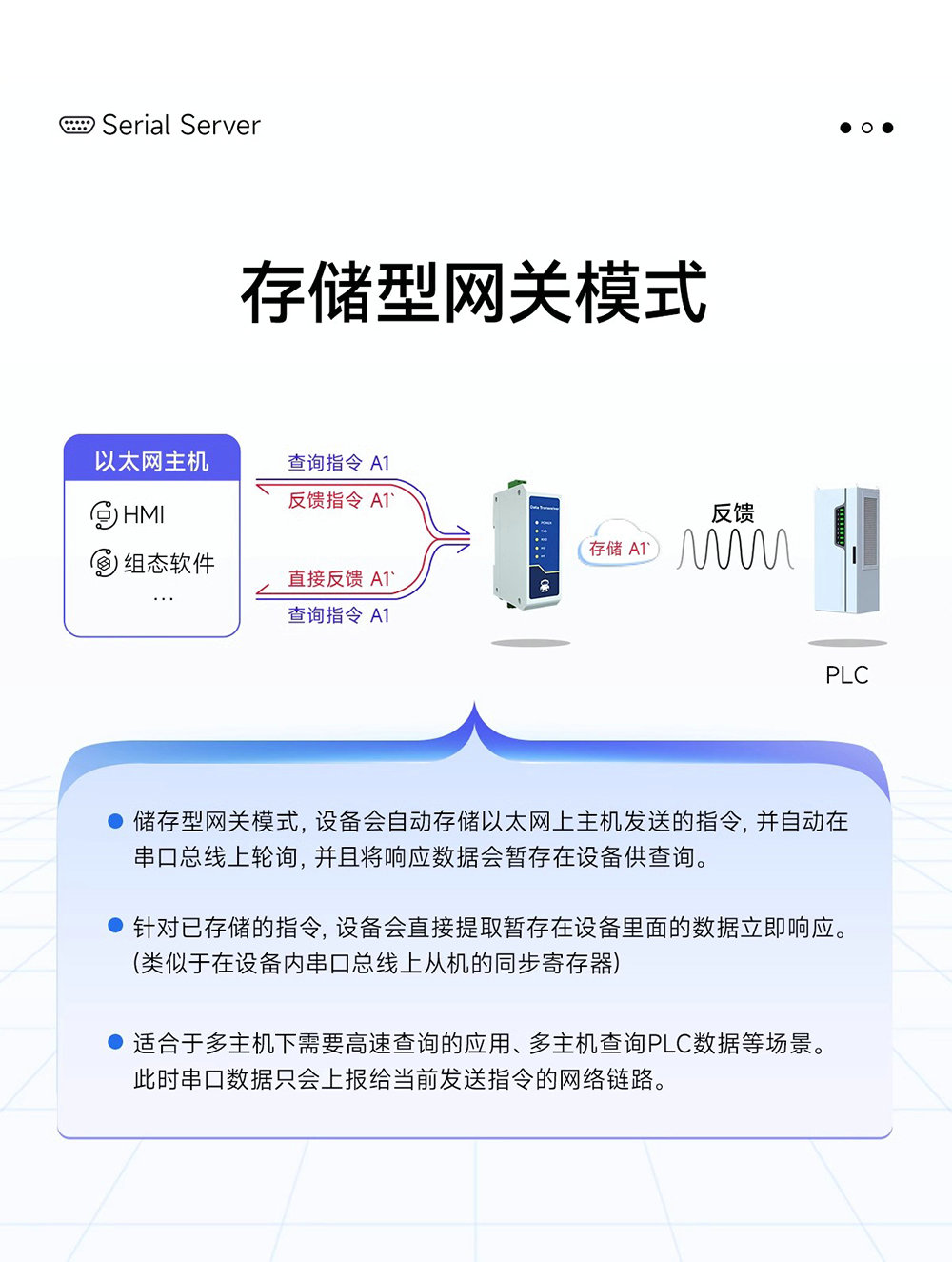

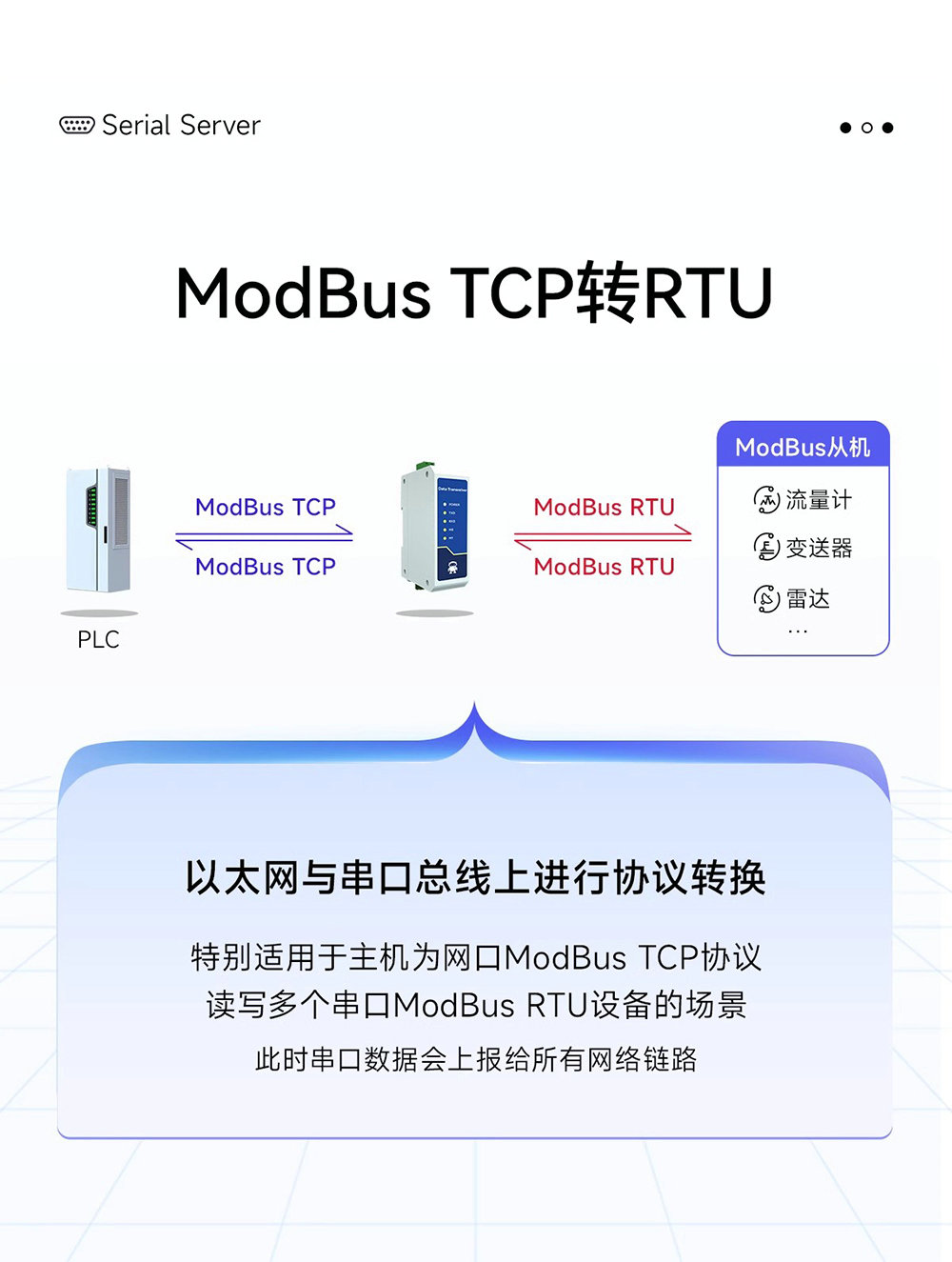

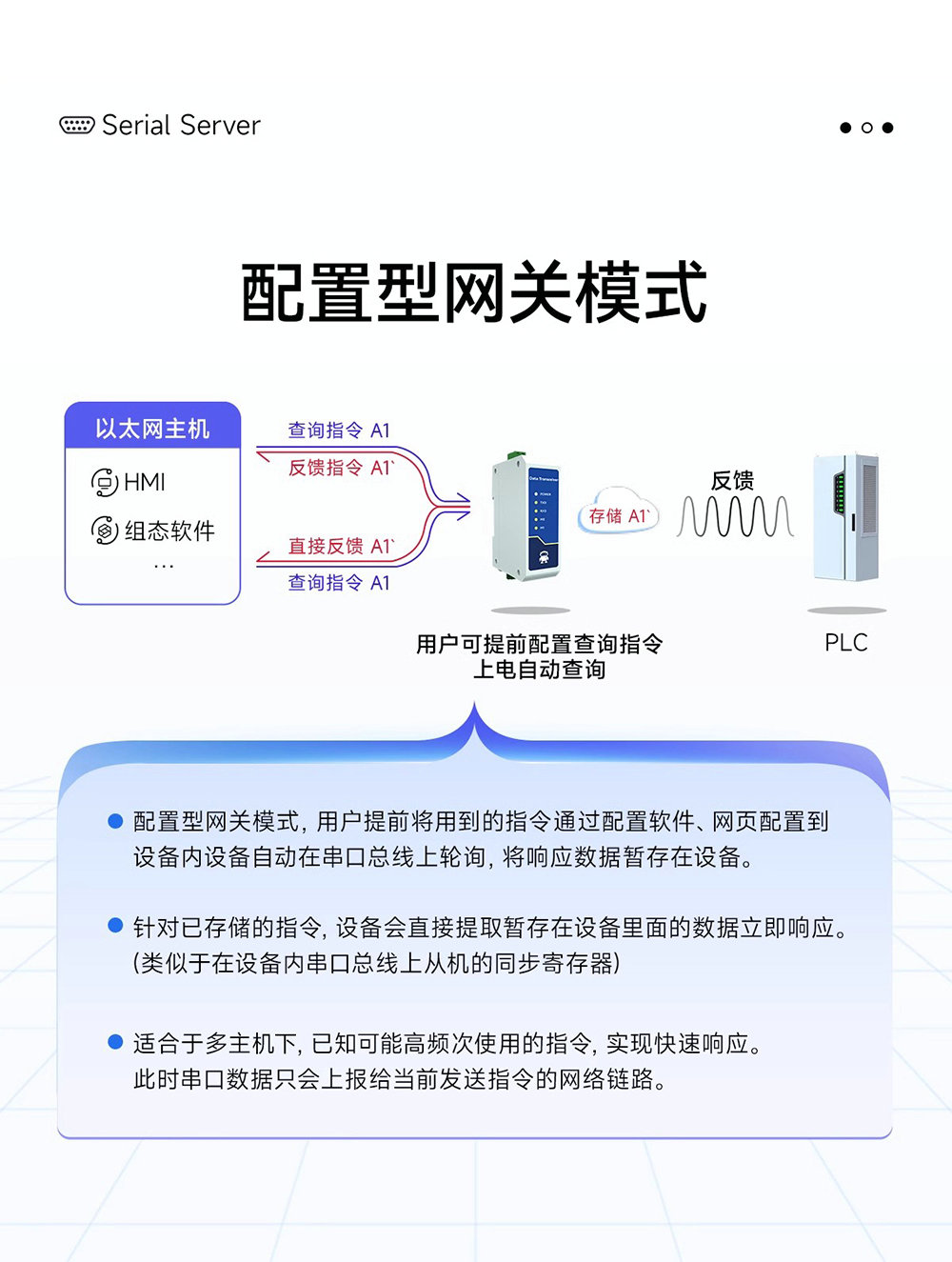

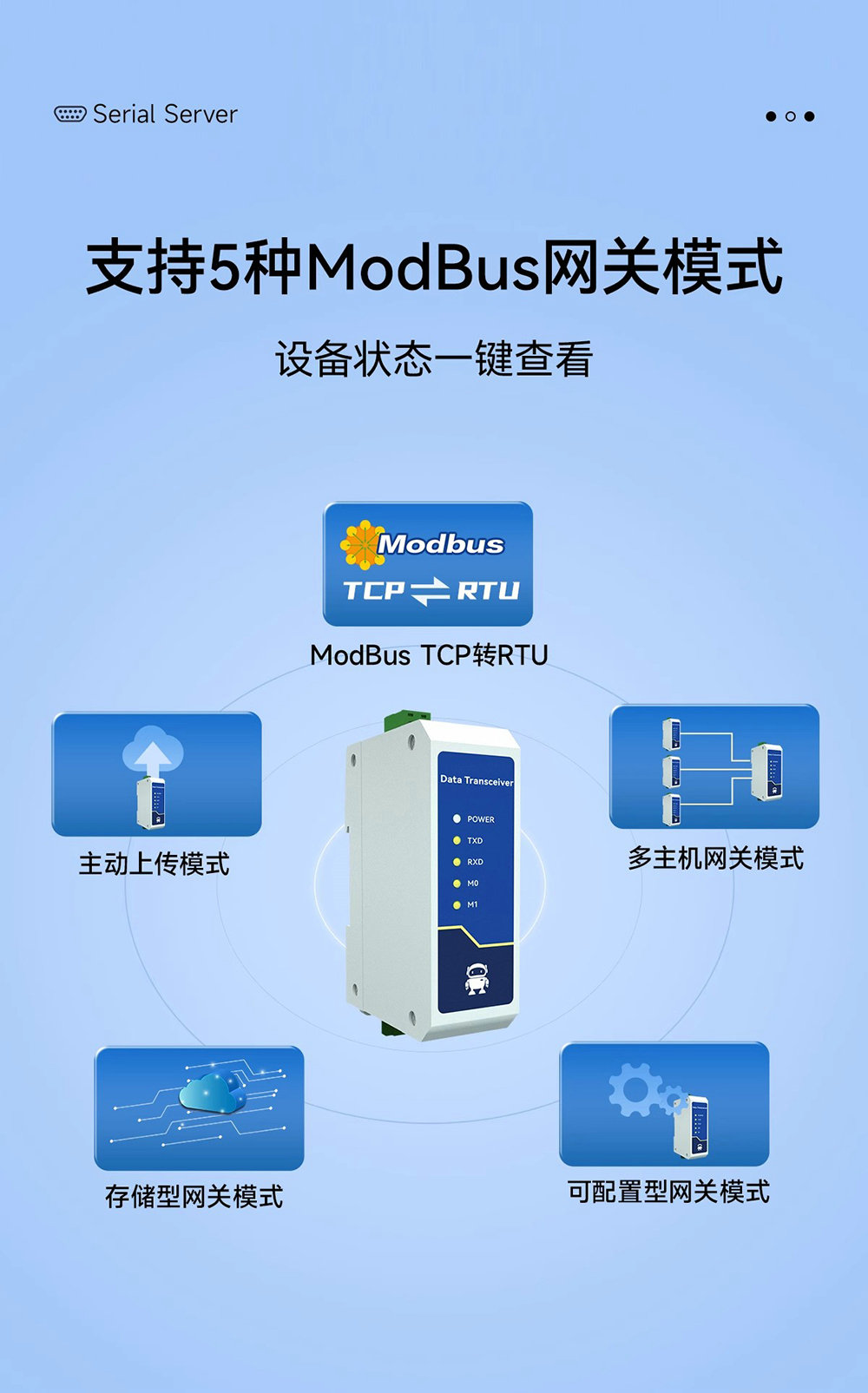

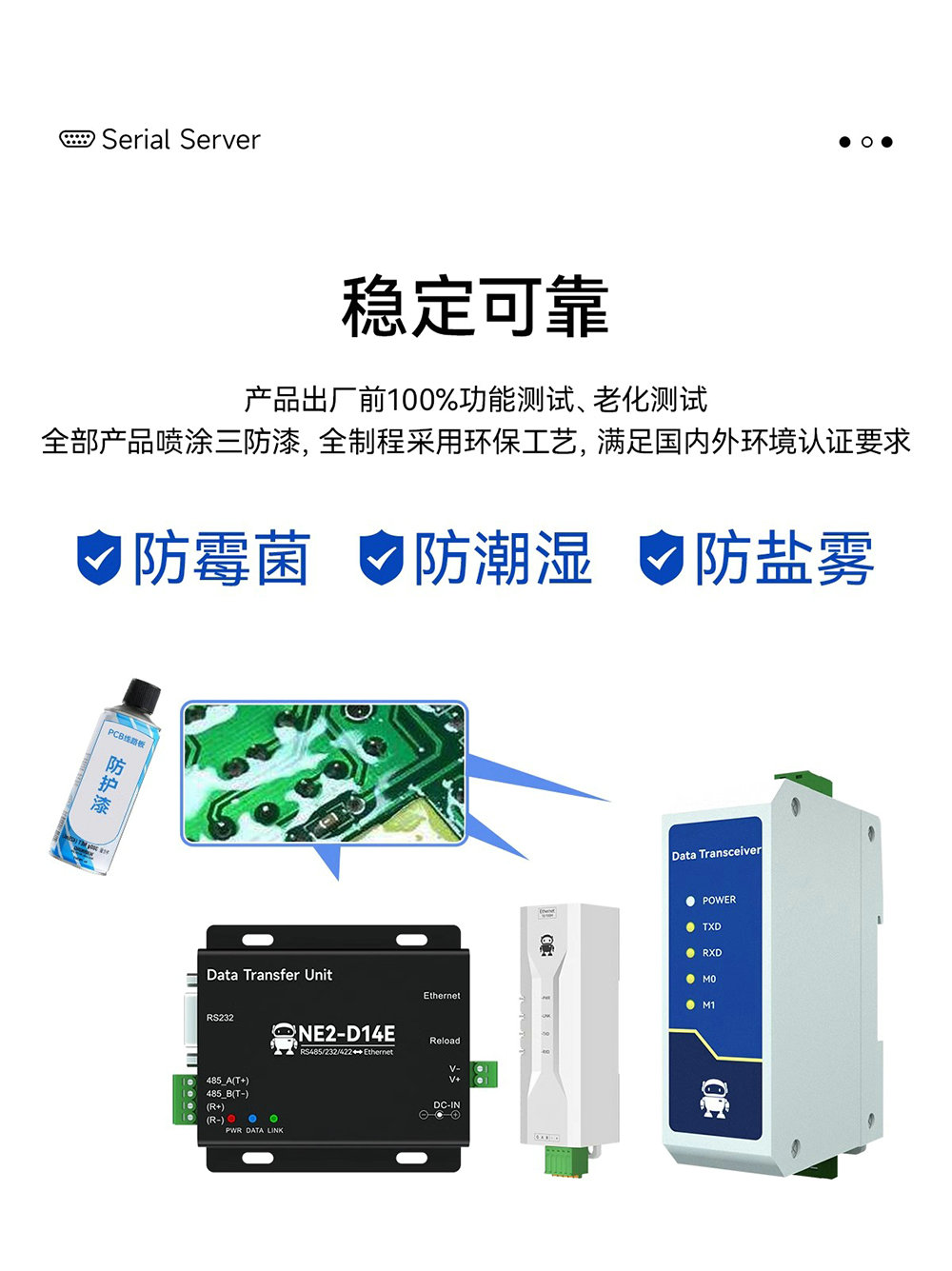

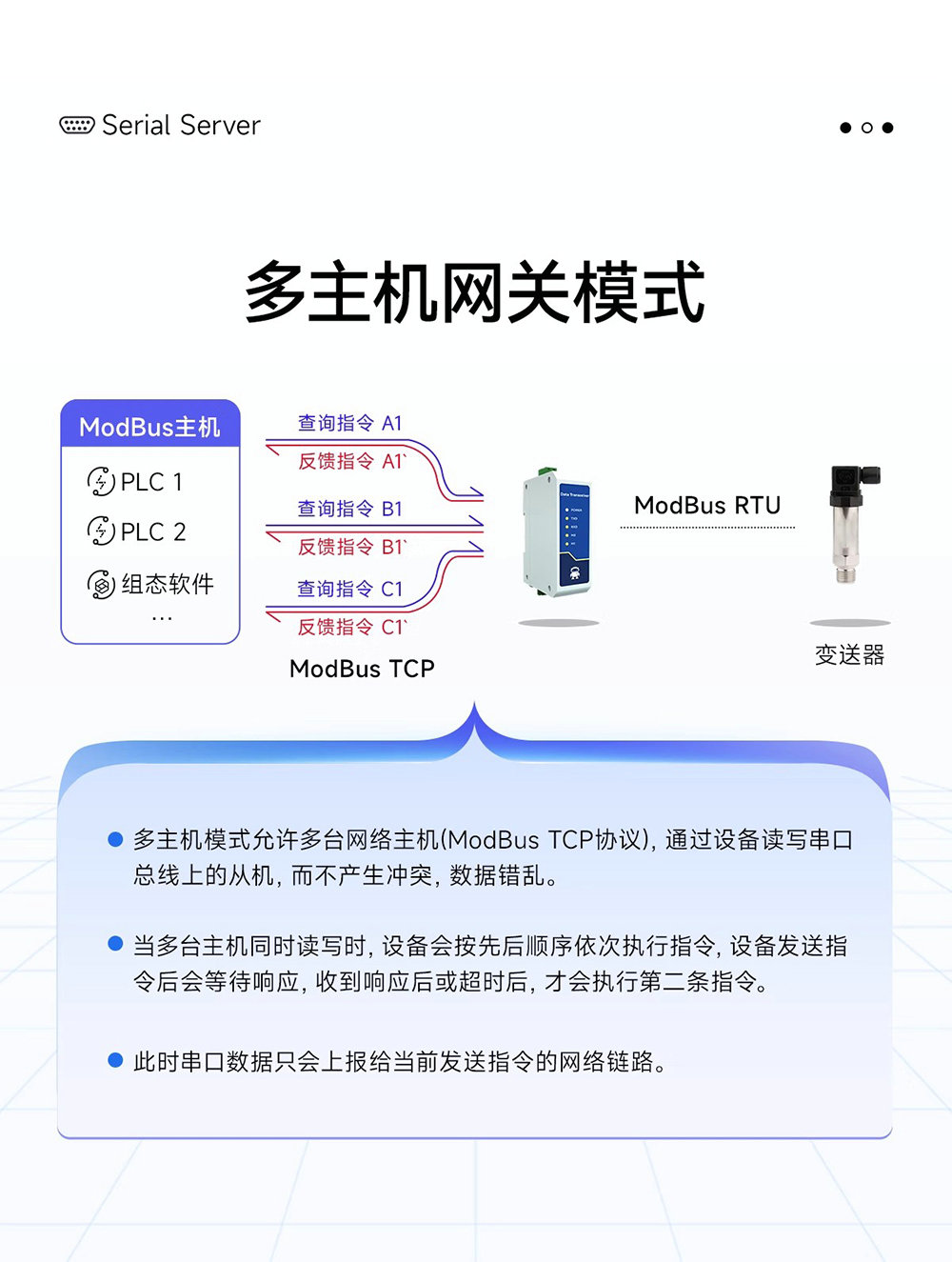

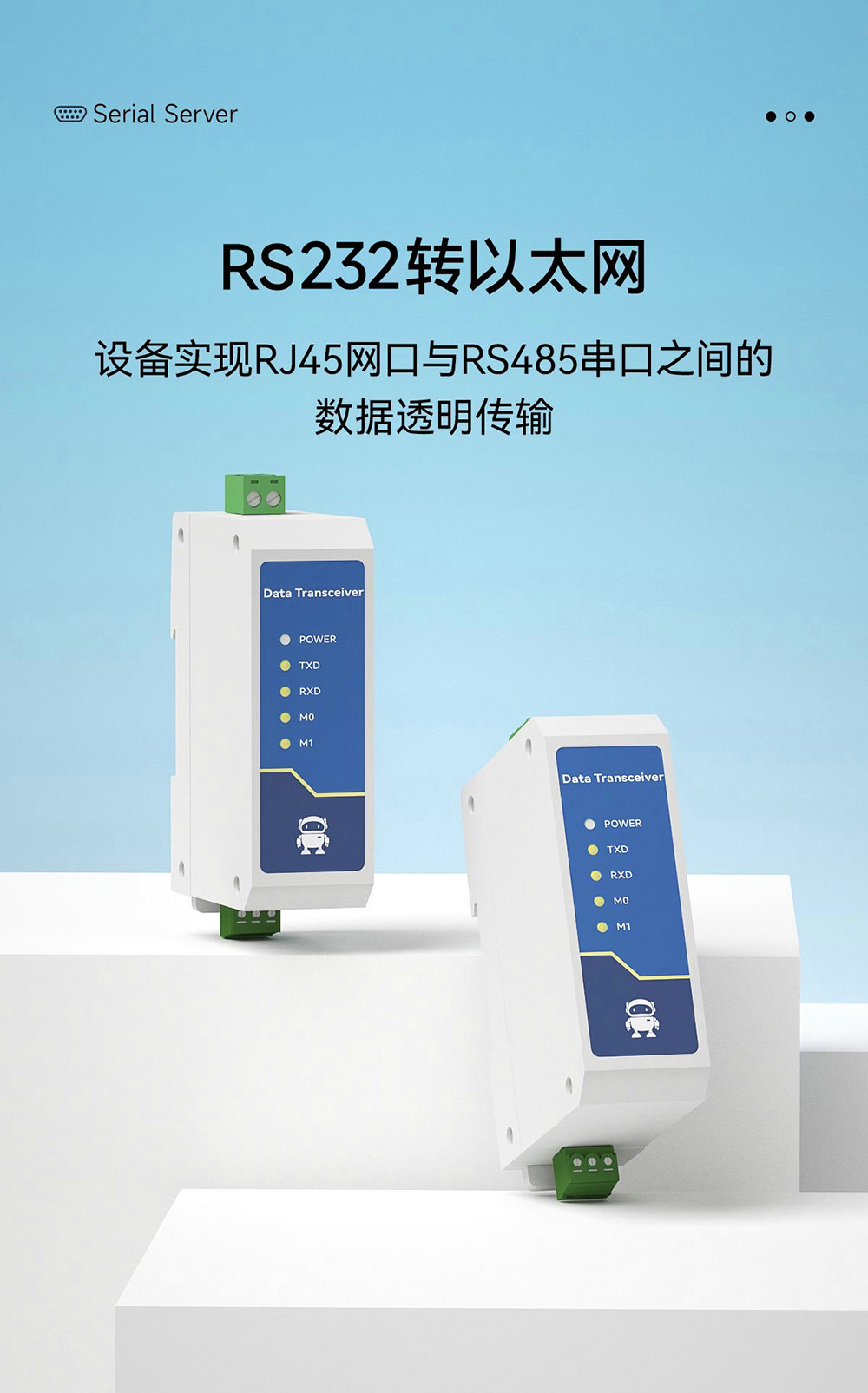

產品簡介：NE2-D12E單串口服務器用于實現RS485串口到以太網口的數據的雙向透明傳輸。具有多種Modbus網關模式以及MQTTC/HTTPC物聯網網關模式，可滿足各類串口設備/PLC的聯網功能；采用工業級設計標準，保證設備可靠性。串口服務器實現串口數據到以太網的TCP/IP數據包的透明傳輸，用戶無需關心具體細節，設備內部完成協議轉換。產品噴涂三防漆，具有“防霉菌”“防潮濕”“防鹽霧”等功能。

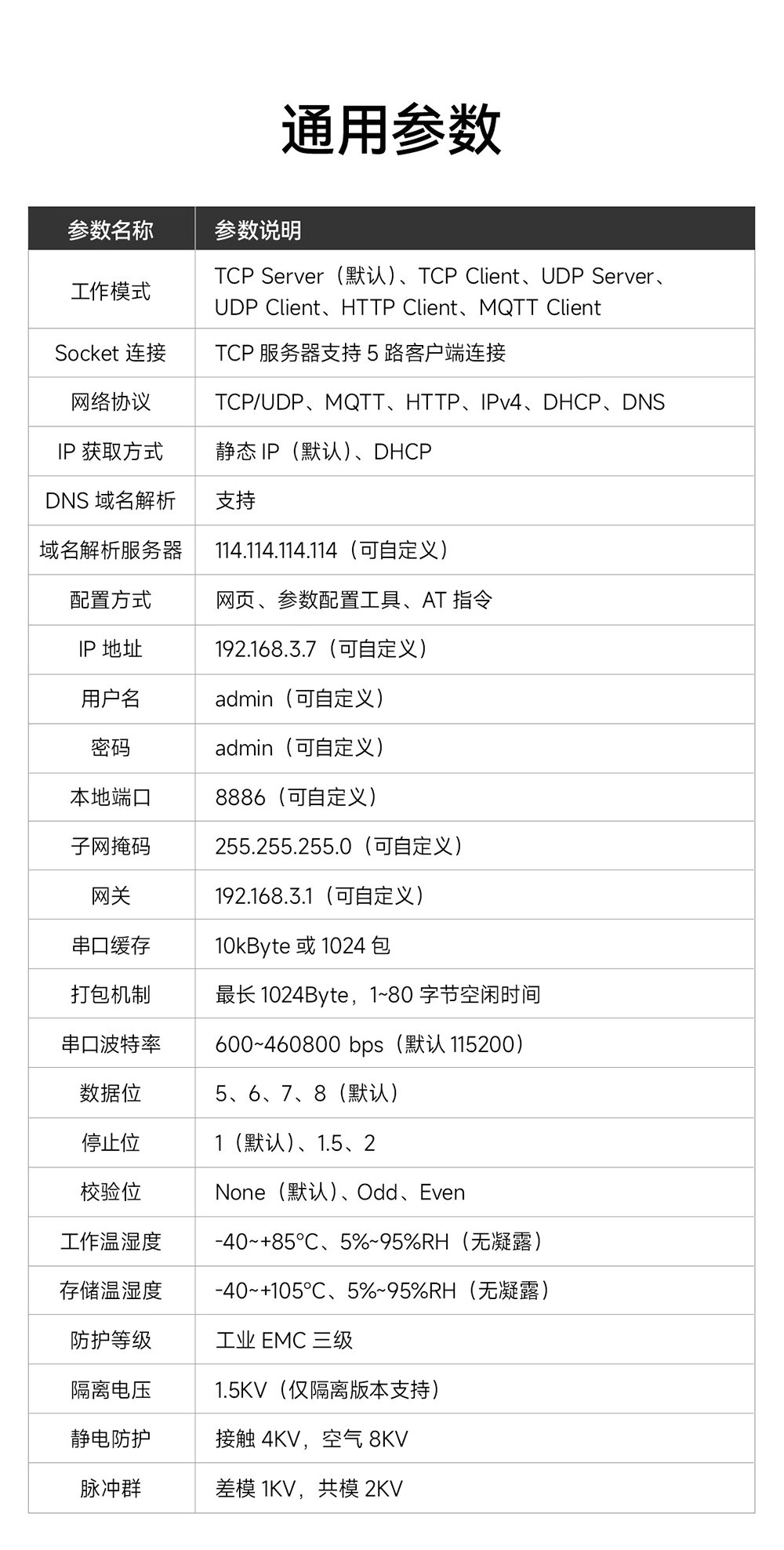

項目 | 說明 |

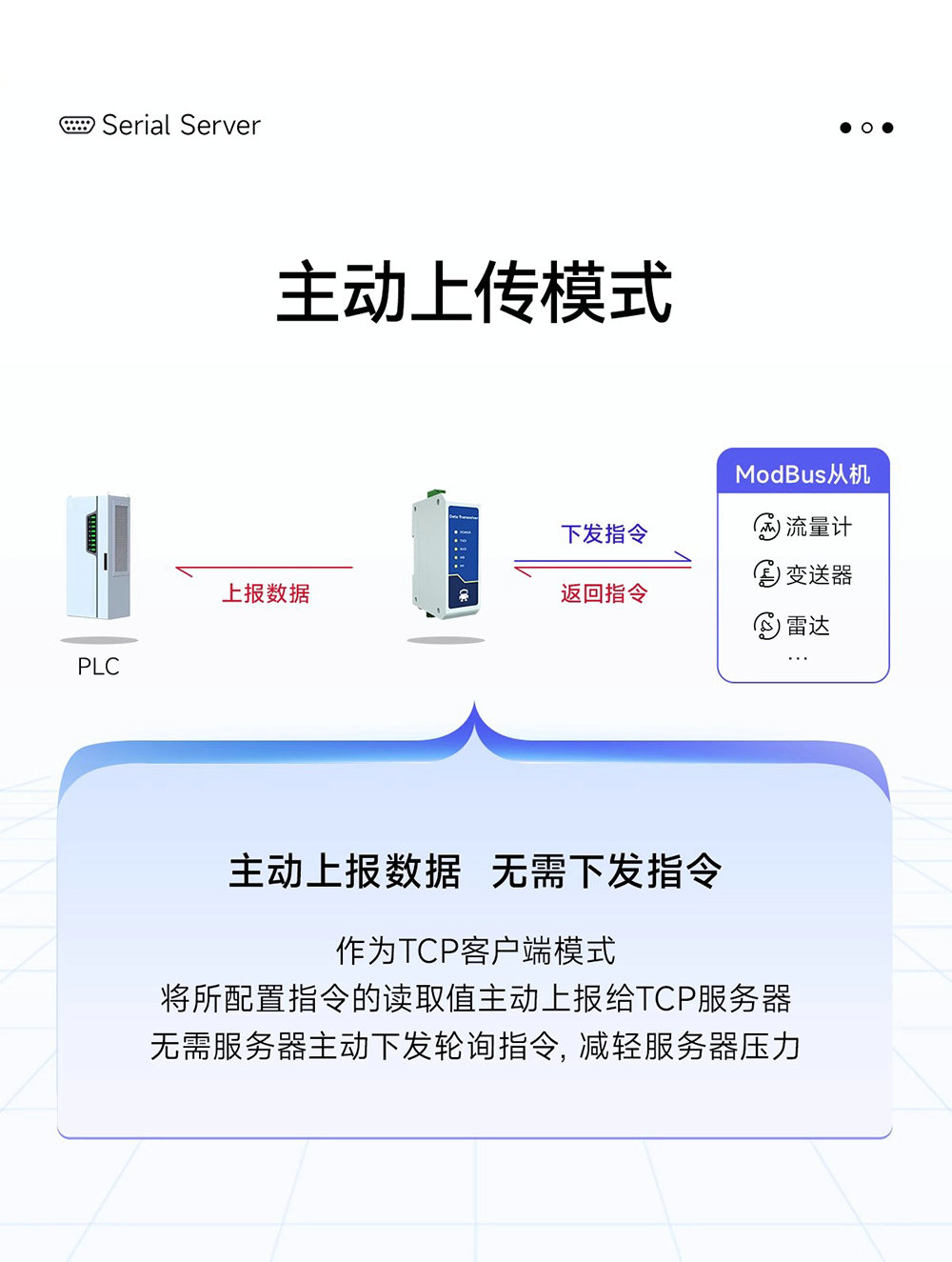

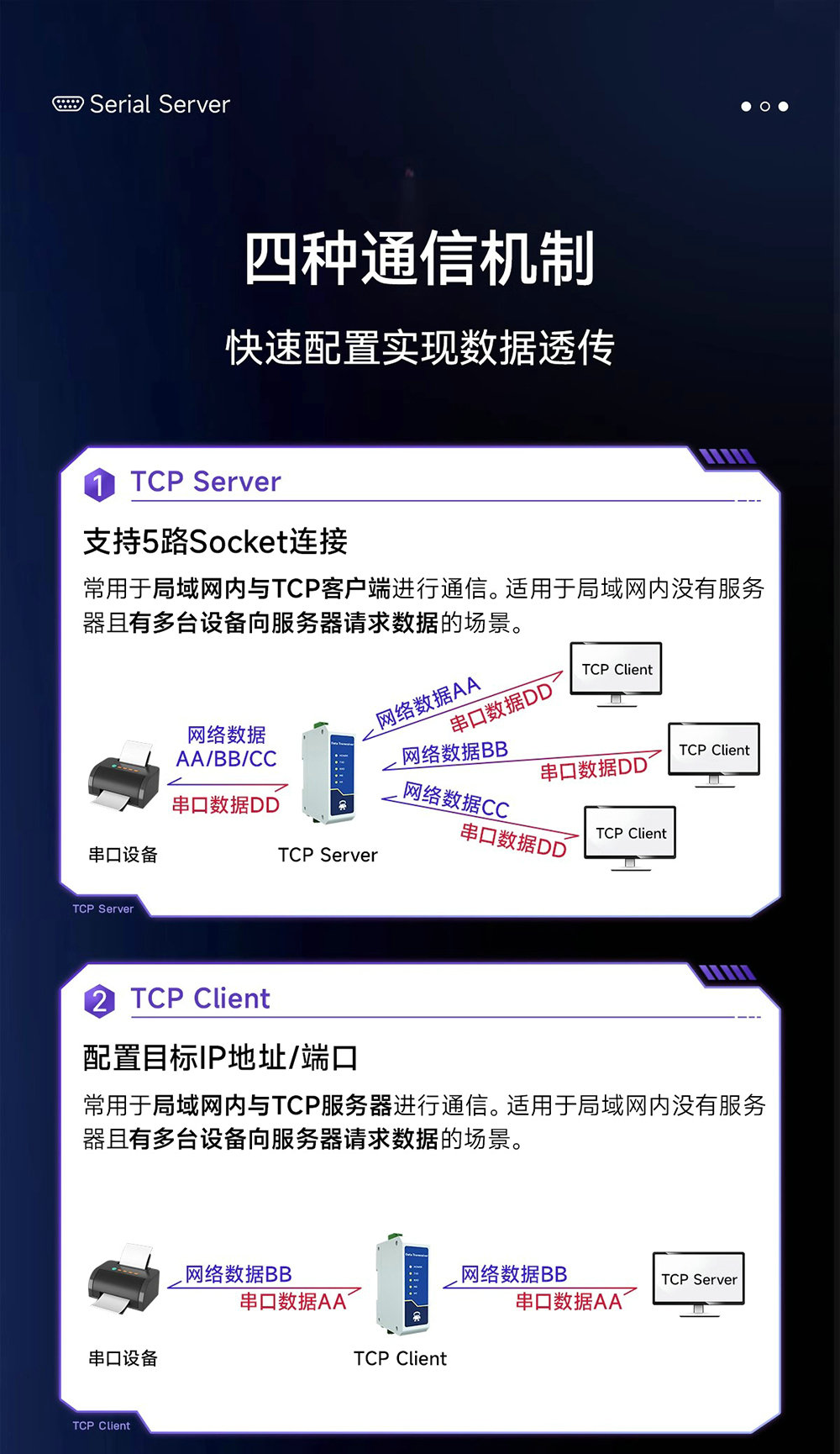

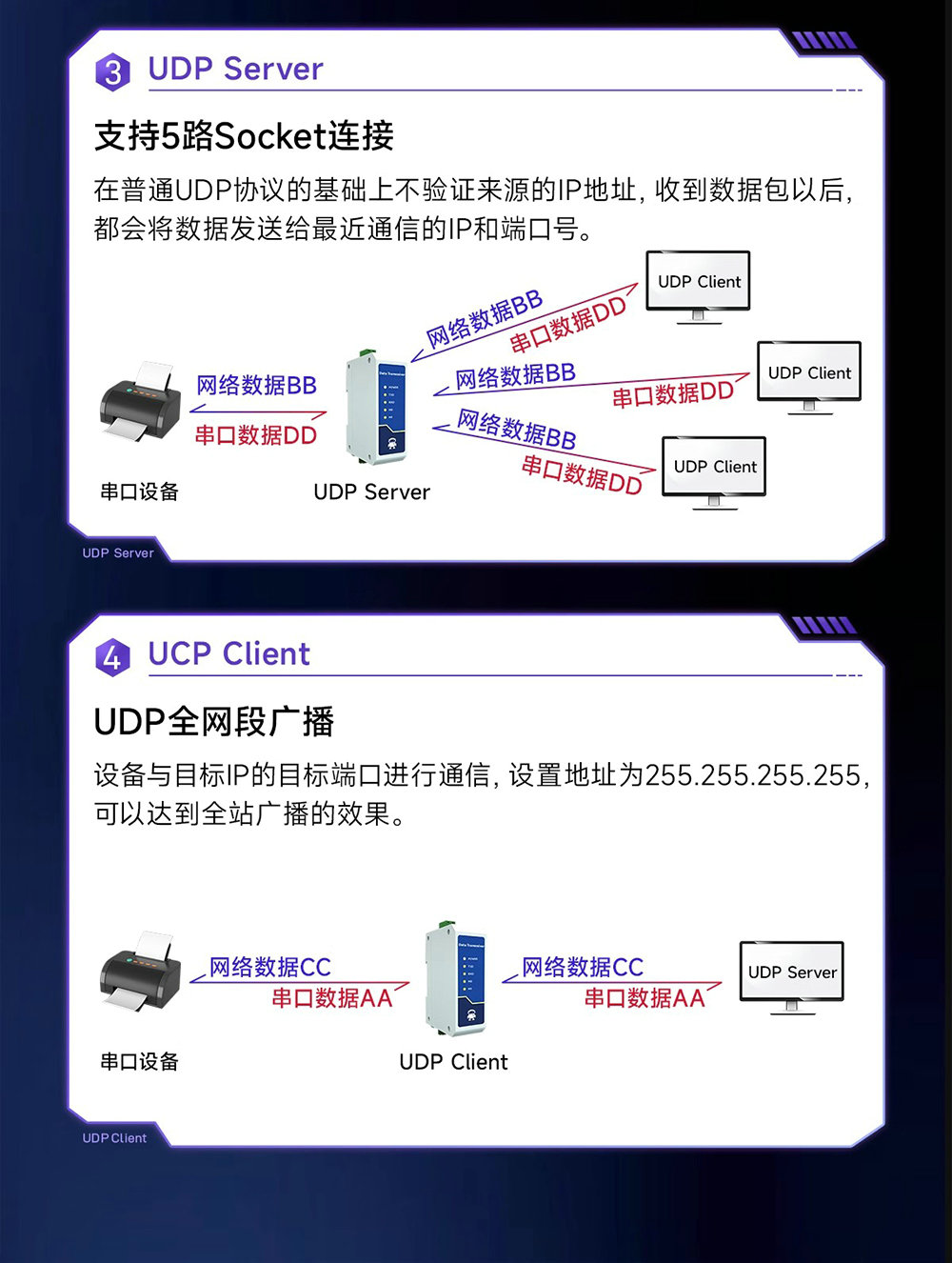

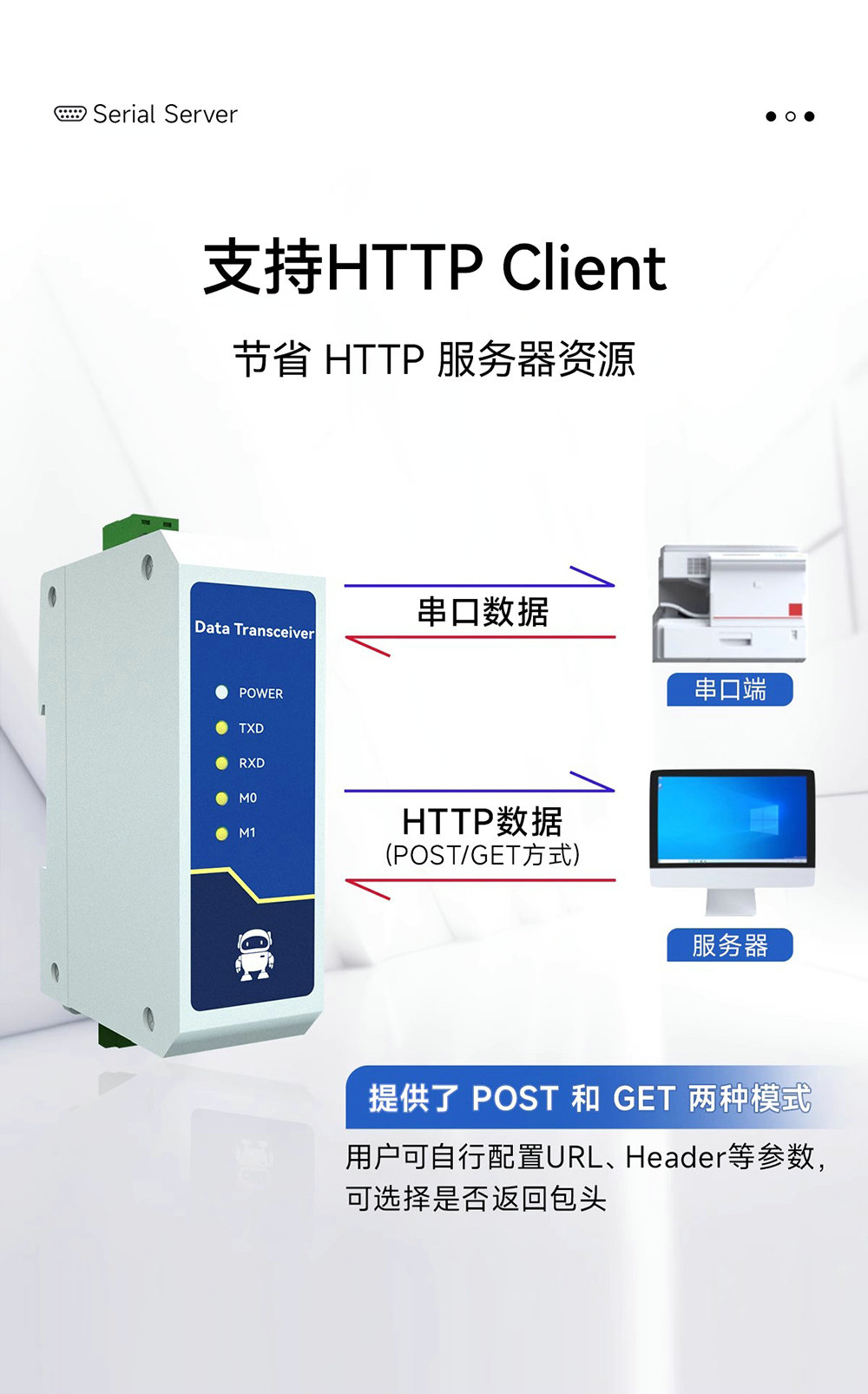

工作模式 | TCP Server（默認）、TCP Client、UDP Server、UDP Client、HTTP Client、MQTT Client |

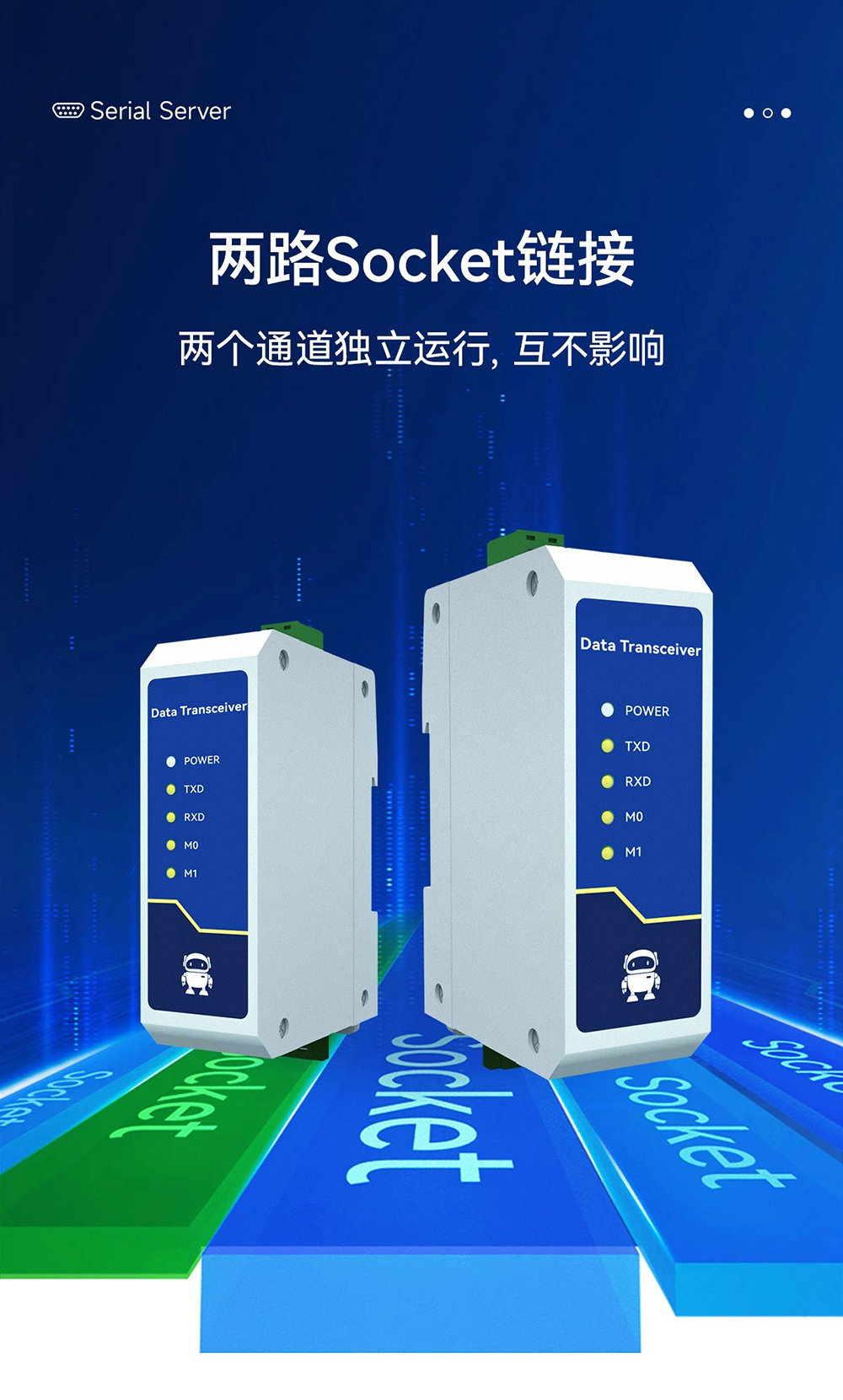

Socket 連接 | TCP 服務器支持 5 路客戶端連接 |
網絡協議 | TCP/UDP、MQTT、HTTP、IPv4、DHCP、DNS |

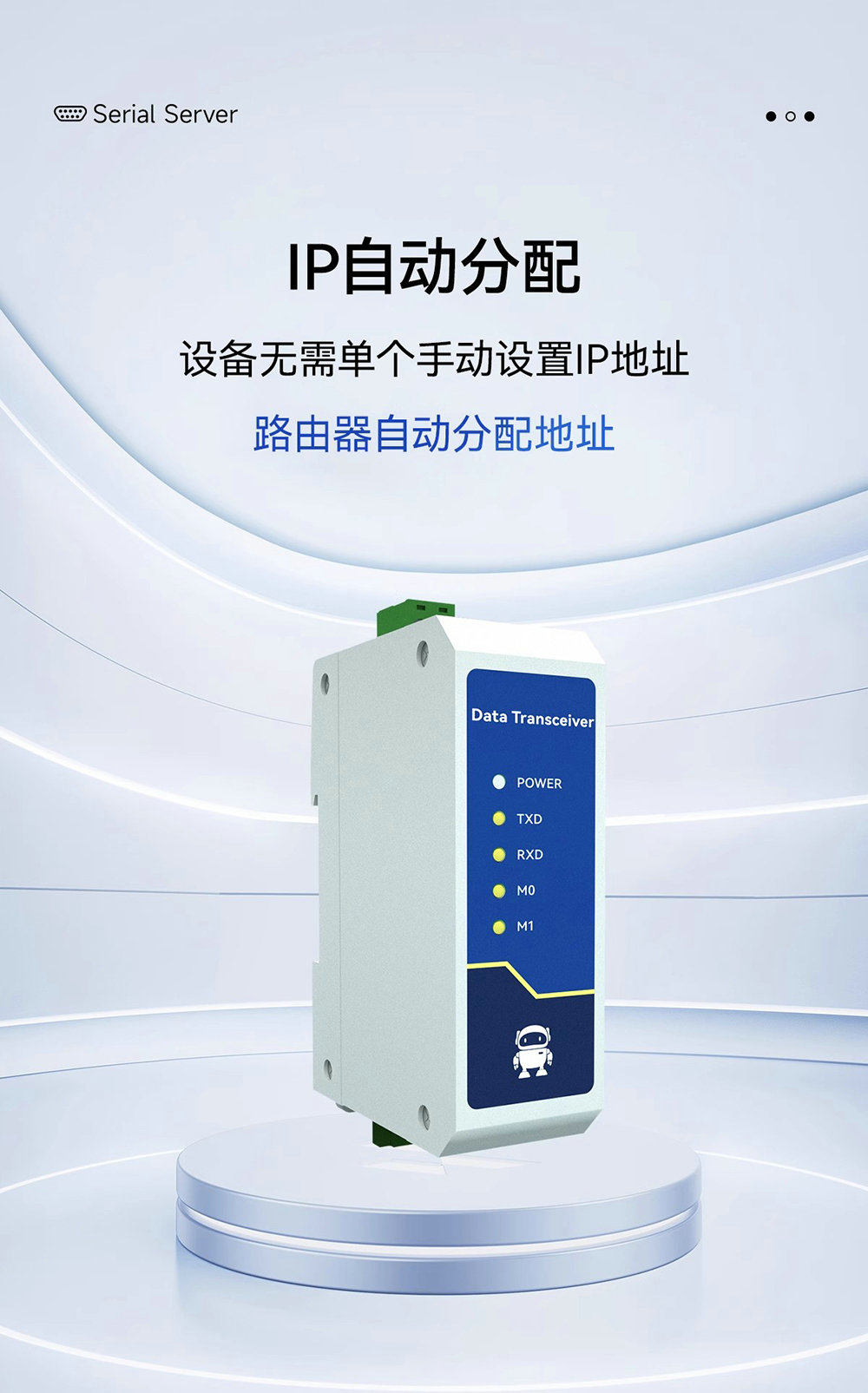

IP 獲取方式 | 靜態 IP（默認）、DHCP |
DNS 域名解析 | 支持 |
域名解析服務器 | 114.114.114.114（可自定義） |
配置方式 | 網頁、參數配置工具、AT 指令 |
IP 地址 | 192.168.3.7（可自定義） |
用戶名 | admin（可自定義） |
密碼 | admin（可自定義） |
本地端口 | 8886（可自定義） |
子網掩碼 | 255.255.255.0（可自定義） |
網關 | 192.168.3.1（可自定義） |
串口緩存 | 10kByte 或 1024 包 |
打包機制 | 最長 1024Byte，1~80 字節空閑時間 |
串口波特率 | 600~460800 bps（默認 115200） |
數據位 | 5、6、7、8（默認） |
停止位 | 1（默認）、1.5、2 |
校驗位 | None（默認）、 Odd、Even |
工作溫濕度 | -40 ～ +85℃、5% ～ 95%RH（無凝露） |
存儲溫濕度 | -40 ～ +105℃、5% ～ 95%RH（無凝露） |
防護等級 | 工業 EMC 三級 |
隔離電壓 | 1.5KV（僅隔離版本支持） |
靜電防護 | 接觸 4KV，空氣 8KV |
脈沖群 | 差模 1KV，共模 2KV |
| 序號 | 名稱 | 功能 | 說明 |
| 1 | POWER | 電源指示燈（藍） | 常亮：電源接通 ； 常滅：電源斷開 |
| 2 | TXD | 串口發送指示燈（紅） | 閃爍：串口輸出數據到客戶設備 |
| 3 | RXD | 串口接收指示燈（綠） | 閃爍：客戶設備輸出數據到 NE2-D11 串口 |
| 4 | M0 | 鏈路指示燈（綠） | 閃爍：網線連接正常但是鏈路未連接； 亮：網絡鏈路連接成功 |
| 5 | M1 | 網絡協商指示燈（紅綠） | 滅：網線未連接 綠色亮：表示 100M 網絡 ；綠色亮：物理層有數據交互 紅色亮：表示 10M 網絡 ；紅色亮：物理層有數據交互 |
| 6 | RELOAD | 恢復出廠按鍵 | 長按 5-10S 設備全部指示燈亮起表示設備恢復出廠設置 |
| 7 | Ethernet | 網口 | 標準 RJ45 接口，10/100M 交叉直連自適應 |
| 8 | G | 接地 | 信號地 |
| 9 | A/TXD | A/TXD | 接 RS485-A 或 RS232-RXD |
| 10 | B/RXD | B/RXD | 接 RS485-B 或 RS232-TXD |
| 11 | L | DC 8~28V 輸入 | 2P 5.08mm 接線端子 |
| 12 | N |
| 產品說明書 |
【用戶手冊】  |
| 工具軟件 |
| 【AT指令集】 |
| 【參數配置】億佰特網絡配置工具_以太網 |
| 【XCOM工具】XCOM |
| 【網絡調試助手】 |

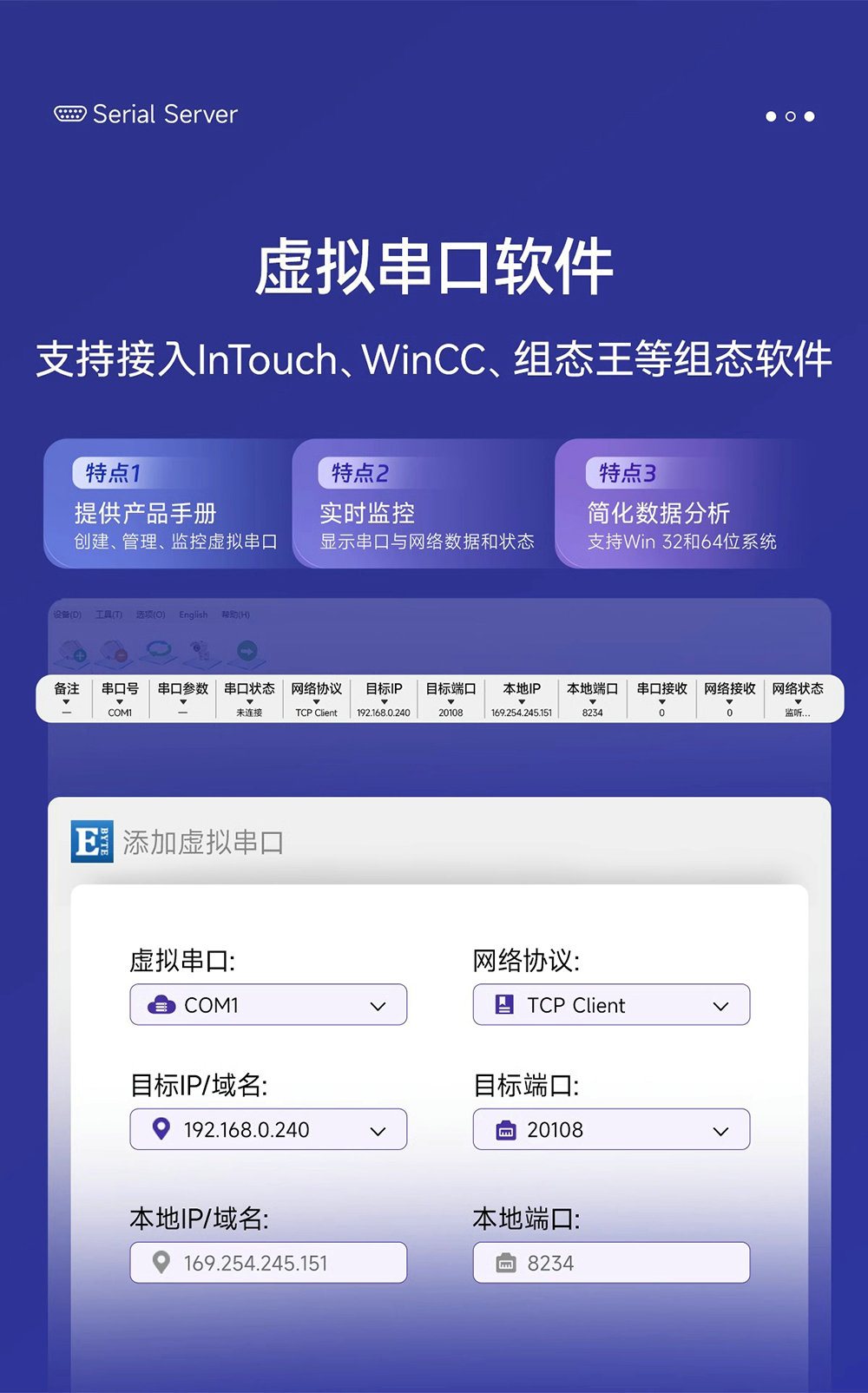

| 【虛擬串口】 |
| 億佰特簡介 |
| 【企業簡介】 |
| 在線購買 |
| 【億佰特官方淘寶店】：https://item.taobao.com |
| 【京東商城】：https://i-item.jd.com |
| 【官方淘寶】：https://item.taobao.com |
| 【阿里巴巴】：https://detail.1688.com |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：support@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://www.sunredled.com/apple-technology.html |
| 【聯系郵箱】：support@cdebyte.com |

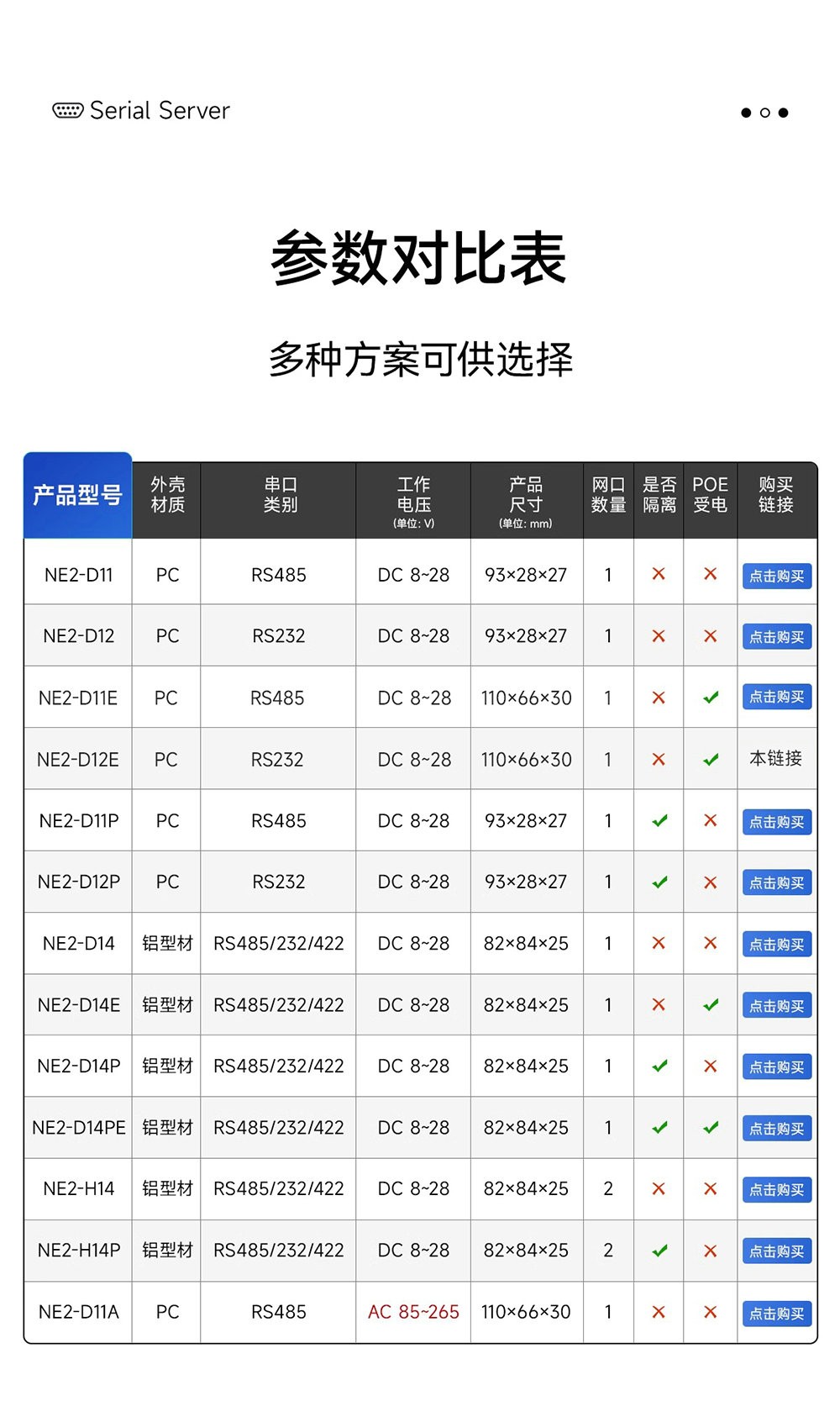

| 產品 型號 | 串口類型 | 網絡類型 | 網絡類型 | 工作頻段 MHz | 工作電壓 V | 產品尺寸 mm | 功能特點 | 技術 手冊 | 樣品 購買 |
|---|---|---|---|---|---|---|---|---|---|
