芯片方案：SX1278
工作頻率：410～493MHz
發射功率：30dBm
通信距離：10km
產品尺寸：24*38.5mm 產品重量：5.5±0.1g

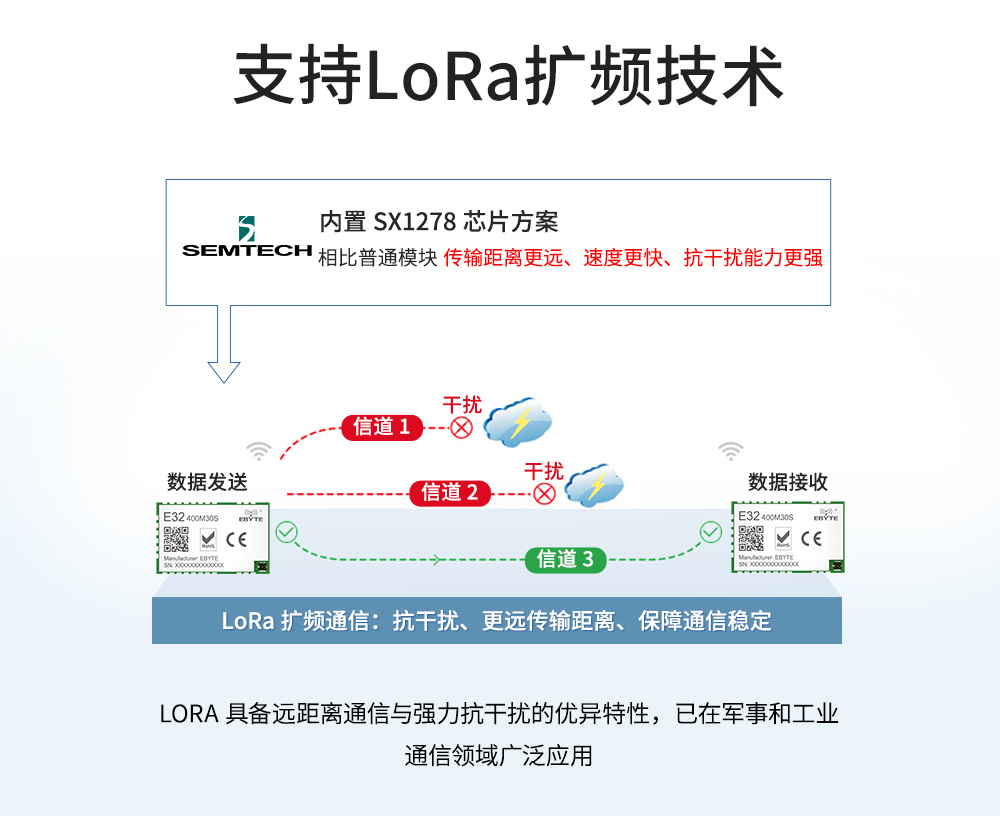

產品簡介：E32-400M30S是基于美國Semtech生產的SX1278為核心自主研發最大發射功率為1W的433/470MHz貼片式LoRa無線模塊。采用先進的LoRa調制技術，在抗干擾性能、通信距離都遠超現在的FSK、GFSK調制方式的產品。該模塊主要針對智能家庭、無線抄表、科研和醫療以及中遠距離無線通信設備。
| 主要參數 | 參數值 | 備注 |

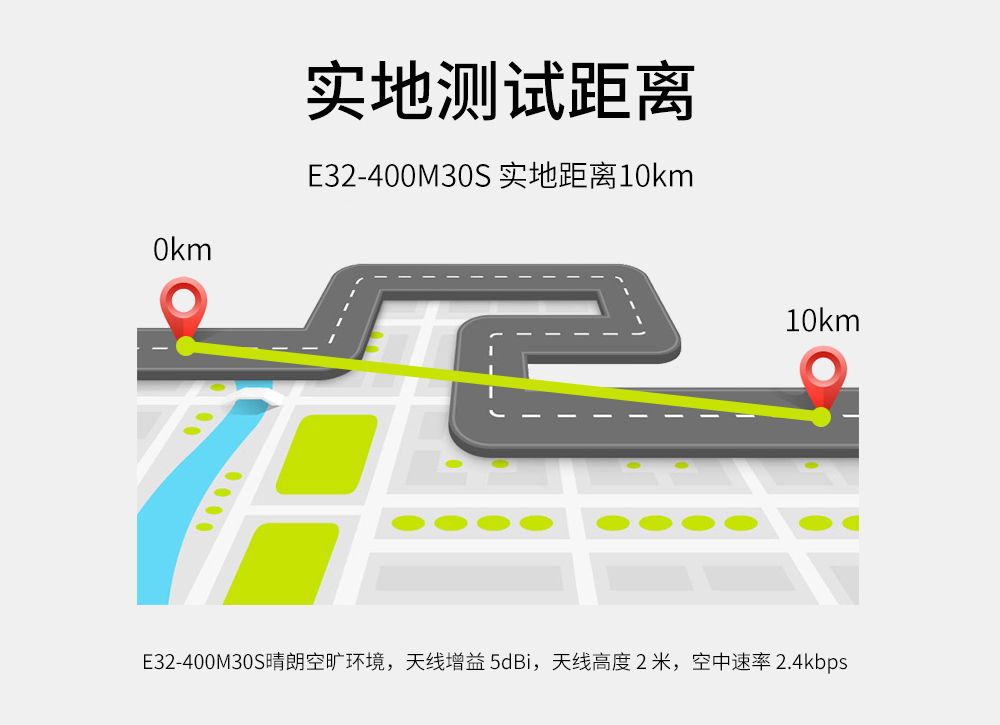

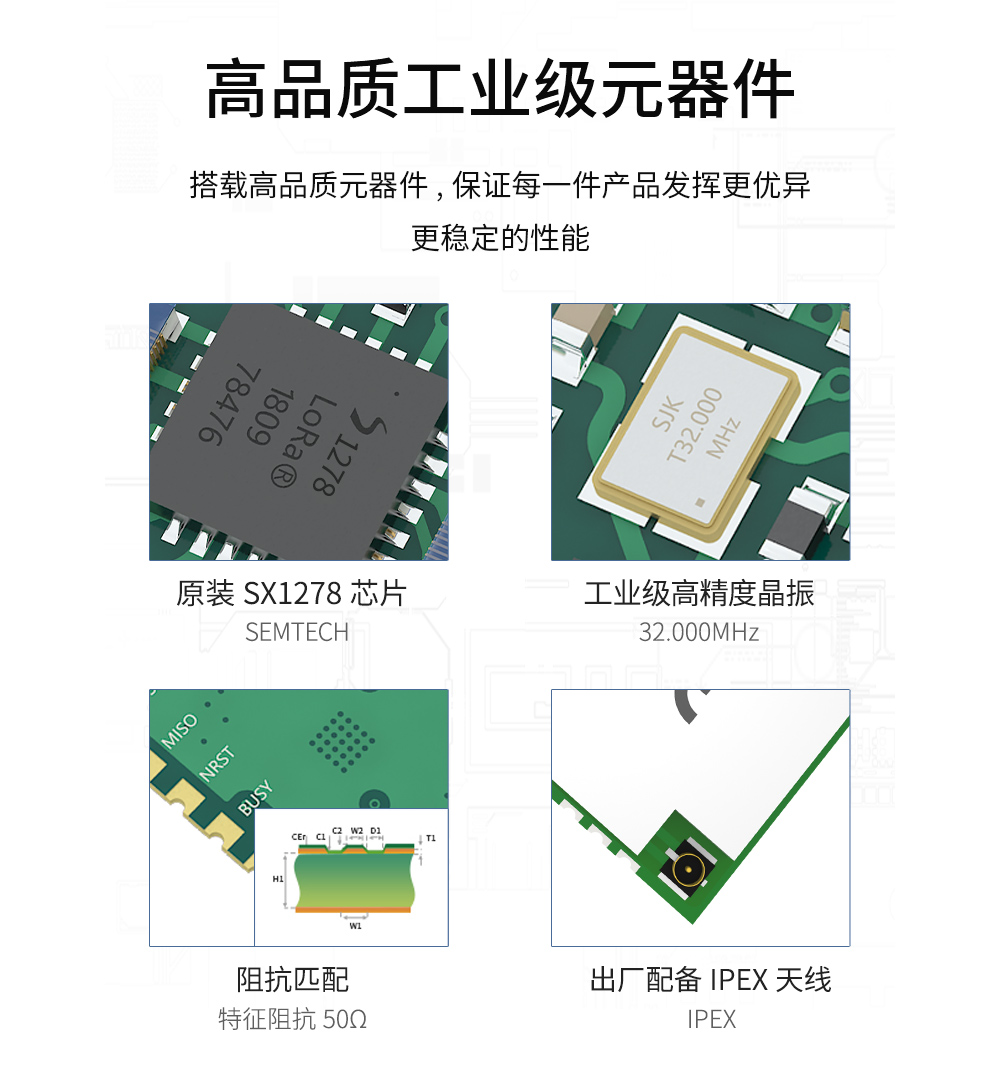

| 參考距離 | 10Km | 晴朗空曠環境，天線增益 5dBi，天線高度 2 米，空中速率 2.4kbps |
| FIFO | 256Byte | 單次發送最大長度 |
| 晶振頻率 | 32MHz | 無源晶振 |
| 調制方式 | LoRa(推薦) | FSK/GFSK/MSK/GMSK/OOK |
| 封裝方式 | 貼片式 | 間距 2.54mm |
| 接口方式 | 2.54mm | 郵票孔 |
| 通信接口 | SPI | 0～10Mbps |

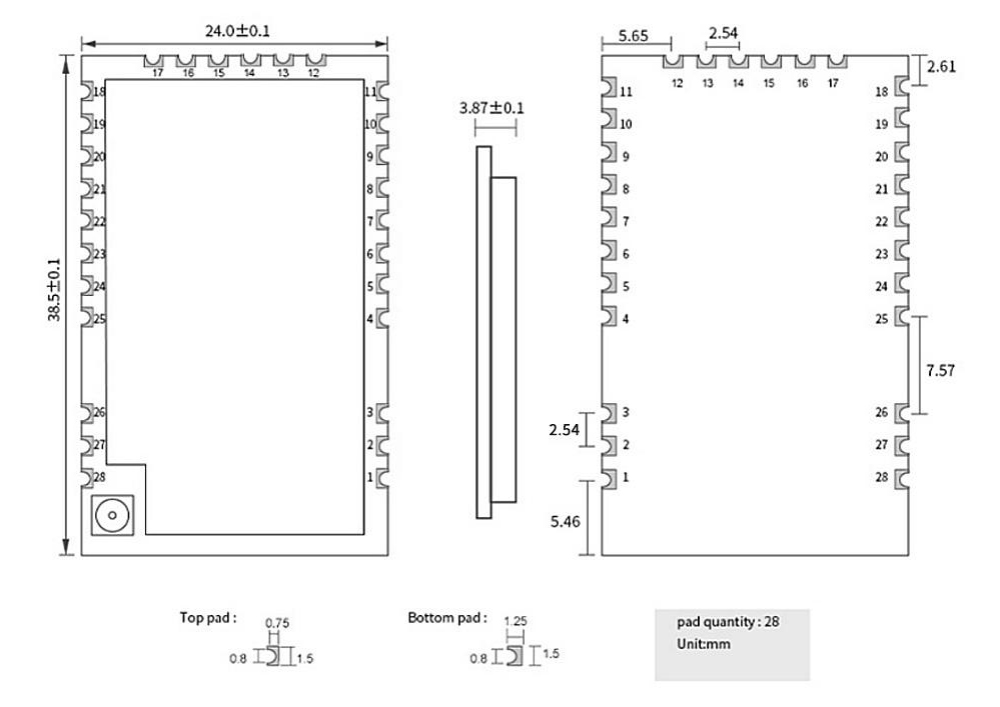

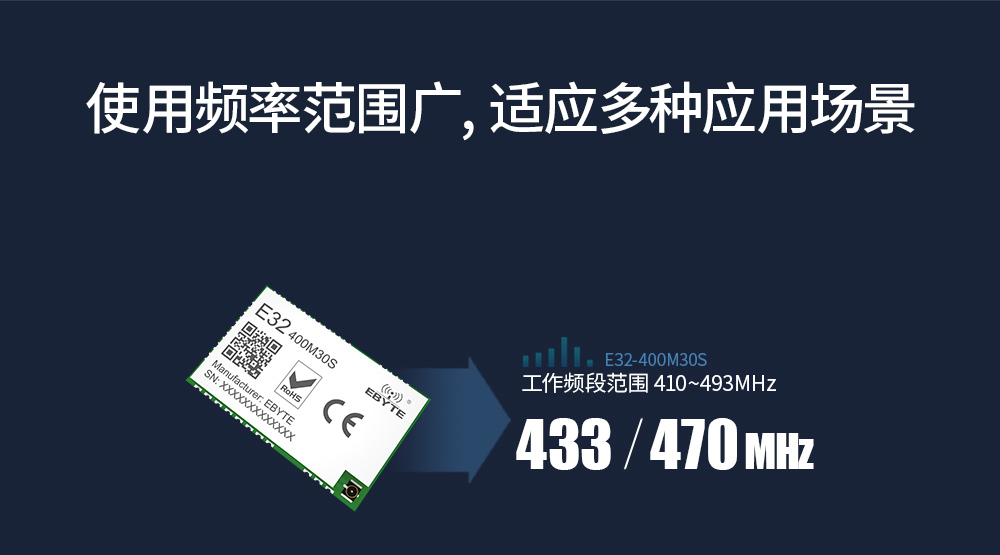

| 外形尺寸 | 24*38.5mm | - |
| 天線接口 | 郵票孔/IPEX | 特性阻抗約 50Ω |
| 主要參數 | 最小值 | 典型值 | 最大值 | 單位 | 條件 |
| 工作電壓 | 3.3 | 5 | 5.5 | V | ＞5.5V 可導致模塊永久性損壞； |
| 通信電平 | - | 3.3 | - | V | - |
| 工作溫度 | -40 | - | +85 | ℃ | 工業級設計 |
| 工作頻段 | 410 | - | 493 | MHz | 支持 ISM 頻段 |
| 發射電流 | - | 650 | - | mA | 瞬時功耗 |
| 接收電流 | - | 19 | - | mA | - |

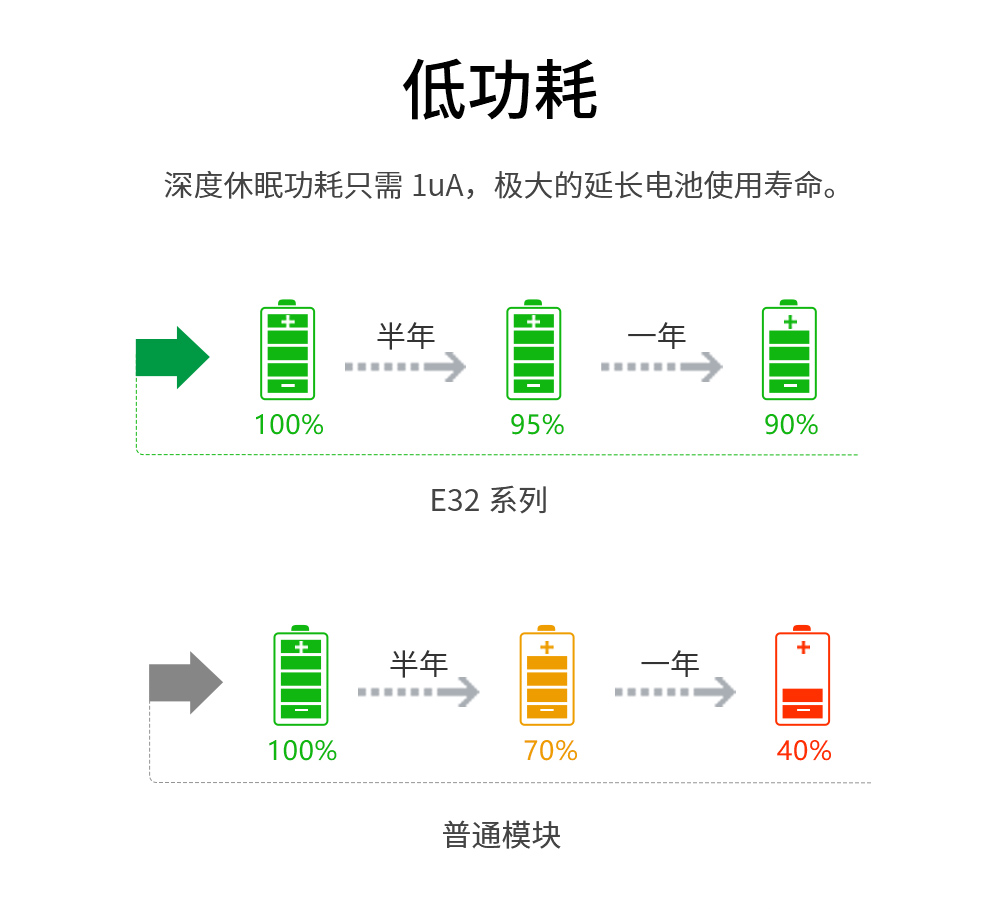

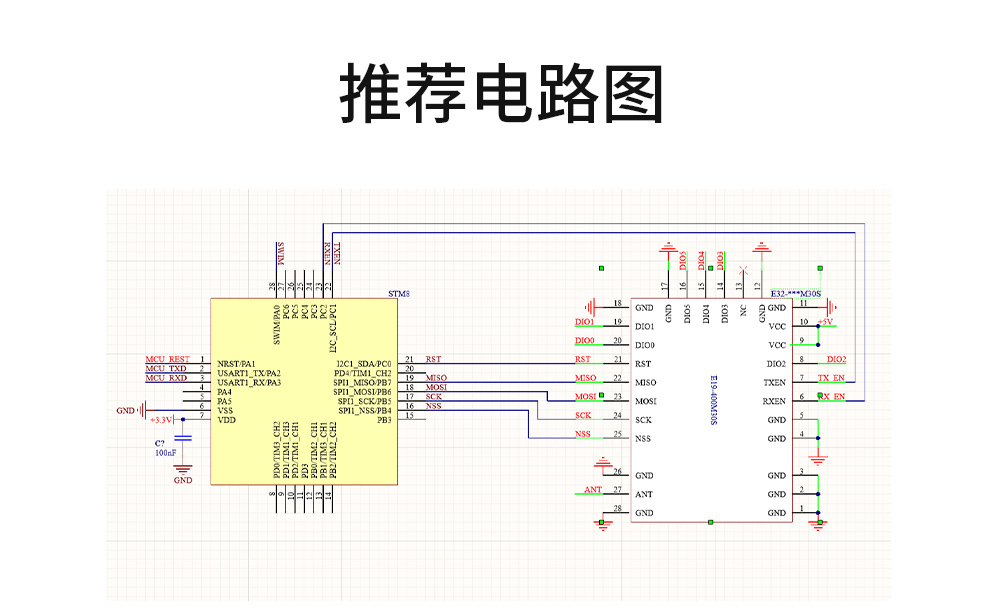

| 休眠電流 | - | 2 | - | μA | 軟件關斷 |
| 最大發射功率 | - | 30 | - | dBm | - |
| 接收靈敏度 | -123 | -124 | -125 | dBm | 空中速率為 1.2kbps |
| 序號 | 引腳 | 引腳方向 | 備注 |
| 1 | GND | - | 地線，連接到電源參考地 |
| 2 | GND | - | 地線，連接到電源參考地 |
| 3 | GND | - | 地線，連接到電源參考地 |
| 4 | GND | - | 地線，連接到電源參考地 |
| 5 | GND | - | 地線，連接到電源參考地 |
| 6 | RXEN | 輸入 | 射頻開關接收控制腳，連接外部單片機 IO，高電平有效 |
| 7 | TXEN | 輸入 | 射頻開關發射控制腳，連接外部單片機 IO，高電平有效 |
| 8 | DIO2 | 輸入/輸出 | 可配置的通用 IO 口（詳見 SX1276 手冊） |
| 9 | VCC | - | 供電電源，范圍 3.3～5.5V（建議外部增加陶瓷濾波電容） |
| 10 | VCC | - | 供電電源，范圍 3.3～5.5V（建議外部增加陶瓷濾波電容） |
| 11 | GND | - | 地線，連接到電源參考地 |
| 12 | GND | - | 地線，連接到電源參考地 |
| 13 | NC | - | 懸空 |
| 14 | DIO3 | 輸入/輸出 | 可配置的通用 IO 口（詳見 SX1276 手冊） |
| 15 | DIO4 | 輸入/輸出 | 可配置的通用 IO 口（詳見 SX1276 手冊） |
| 16 | DIO5 | 輸入/輸出 | 可配置的通用 IO 口（詳見 SX1276 手冊） |
| 17 | GND | - | 地線，連接到電源參考地 |
| 18 | GND | - | 地線，連接到電源參考地 |
| 19 | DIO1 | 輸入/輸出 | 可配置的通用 IO 口（詳見 SX1276 手冊） |
| 20 | DIO0 | 輸入/輸出 | 可配置的通用 IO 口（詳見 SX1276 手冊） |
| 21 | NRST | 輸入 | 芯片復位觸發輸入腳 |
| 22 | MISO | 輸出 | SPI 數據輸出引腳 |
| 23 | MOSI | 輸入 | SPI 數據輸入引腳 |
| 24 | SCLK | 輸入 | SPI 時鐘輸入引腳 |
| 25 | NSS | 輸入 | 模塊片選引腳，用于開始一個 SPI 通信 |
| 26 | GND | - | 地線，連接到電源參考地 |
| 27 | ANT | - | 天線接口，郵票孔（50Ω特性阻抗） |
| 28 | GND | - | 地線，連接到電源參考地 |
