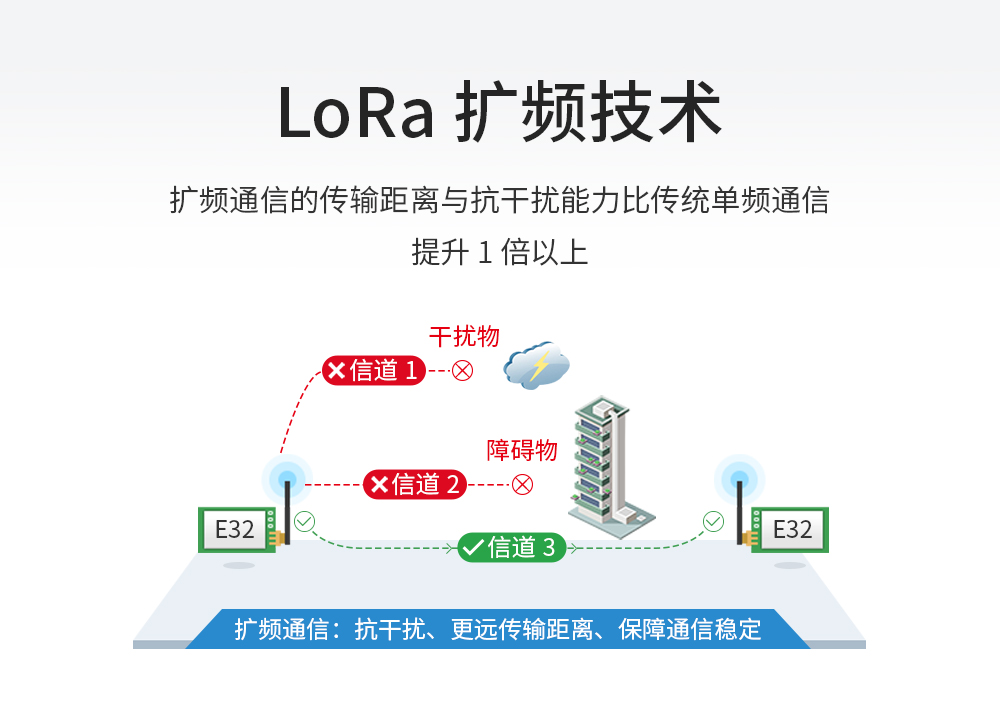

| 射頻參數 | 參數值 | 備注 |
| 工作頻段 | 410~441 MHz | 出廠默認 433MHz |
| 發射功率 | 33 dBm | 出廠默認 30dBm（約1W） |
| 接收靈敏度 | -147 dBm | 空速 0.3kbps |
| 空中速率 | 0.3k~19.2kbps | 出廠默認 2.4kbps |
| 實測距離 | 16000米 | 晴朗空曠環境，最大功率，天線增益2.5dBi，高度2.5m，空速2.4kbps |
| 硬件參數 | 參數值 | 備注 |

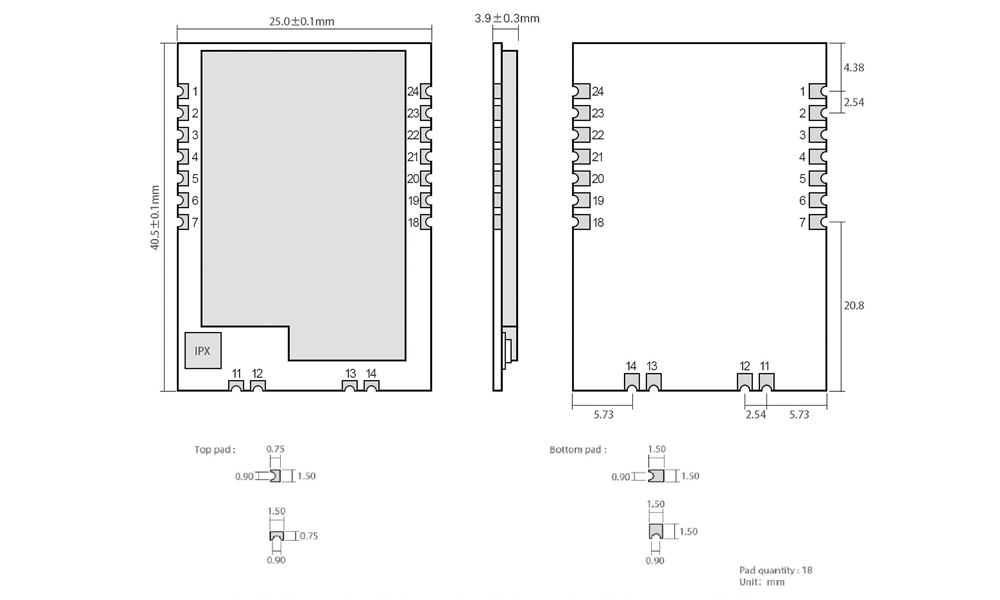

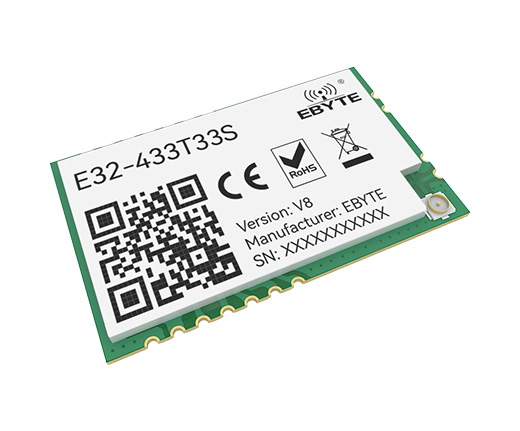

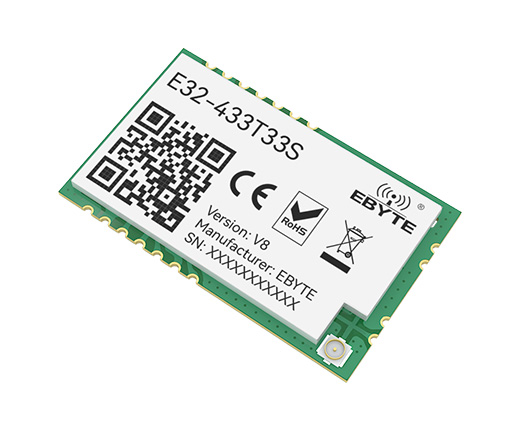

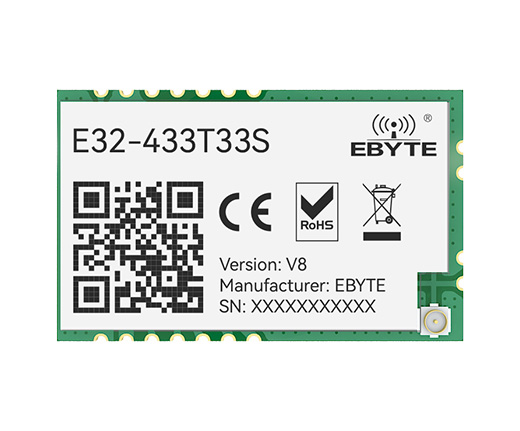

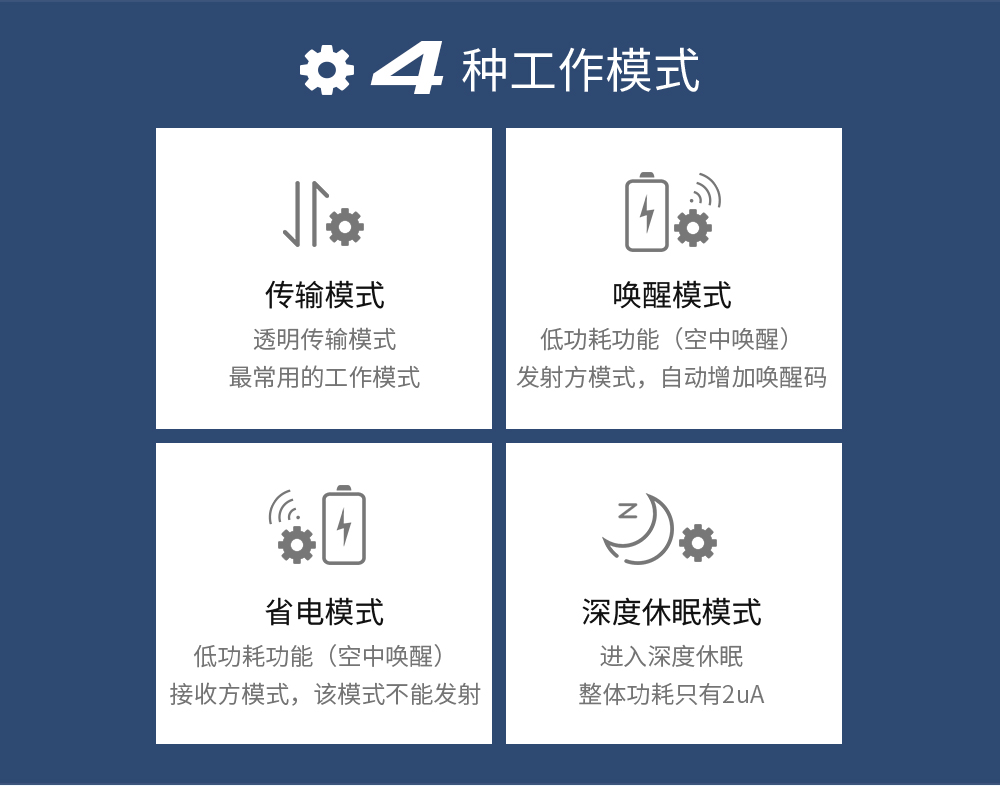

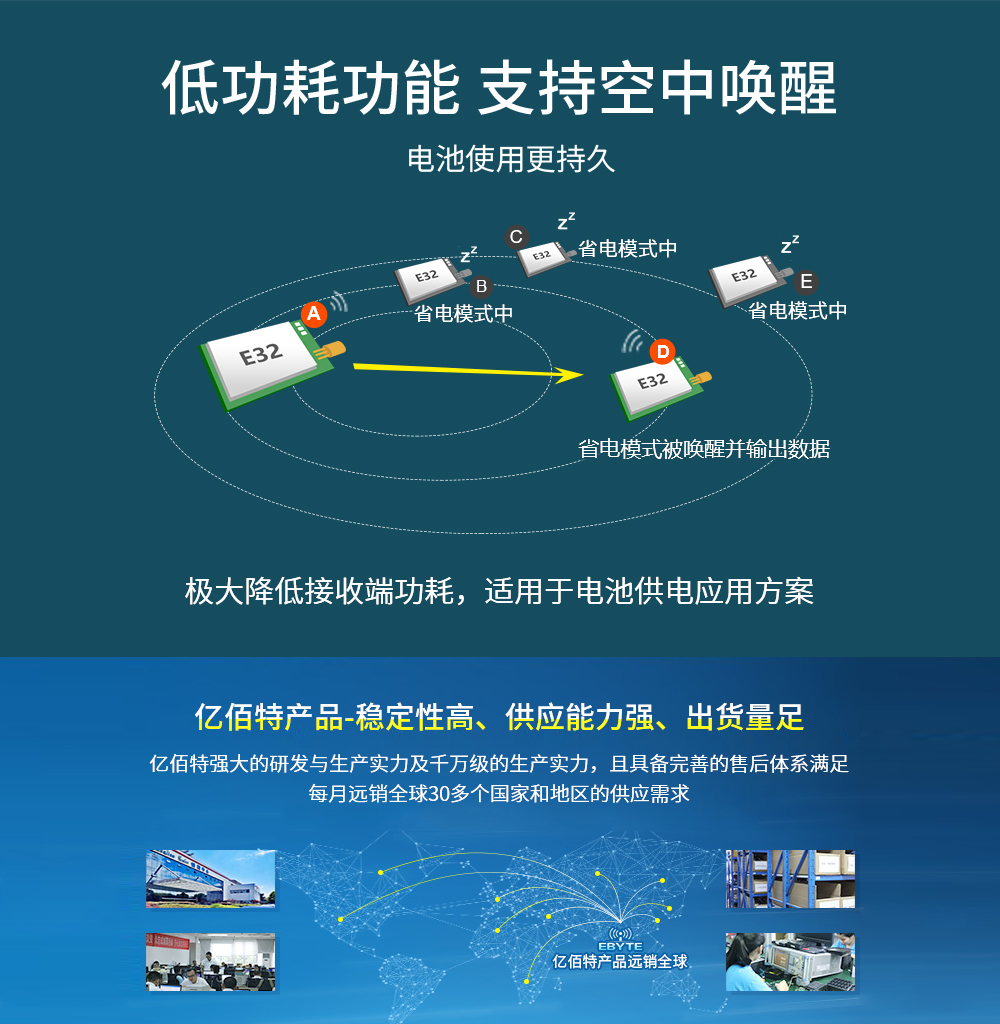

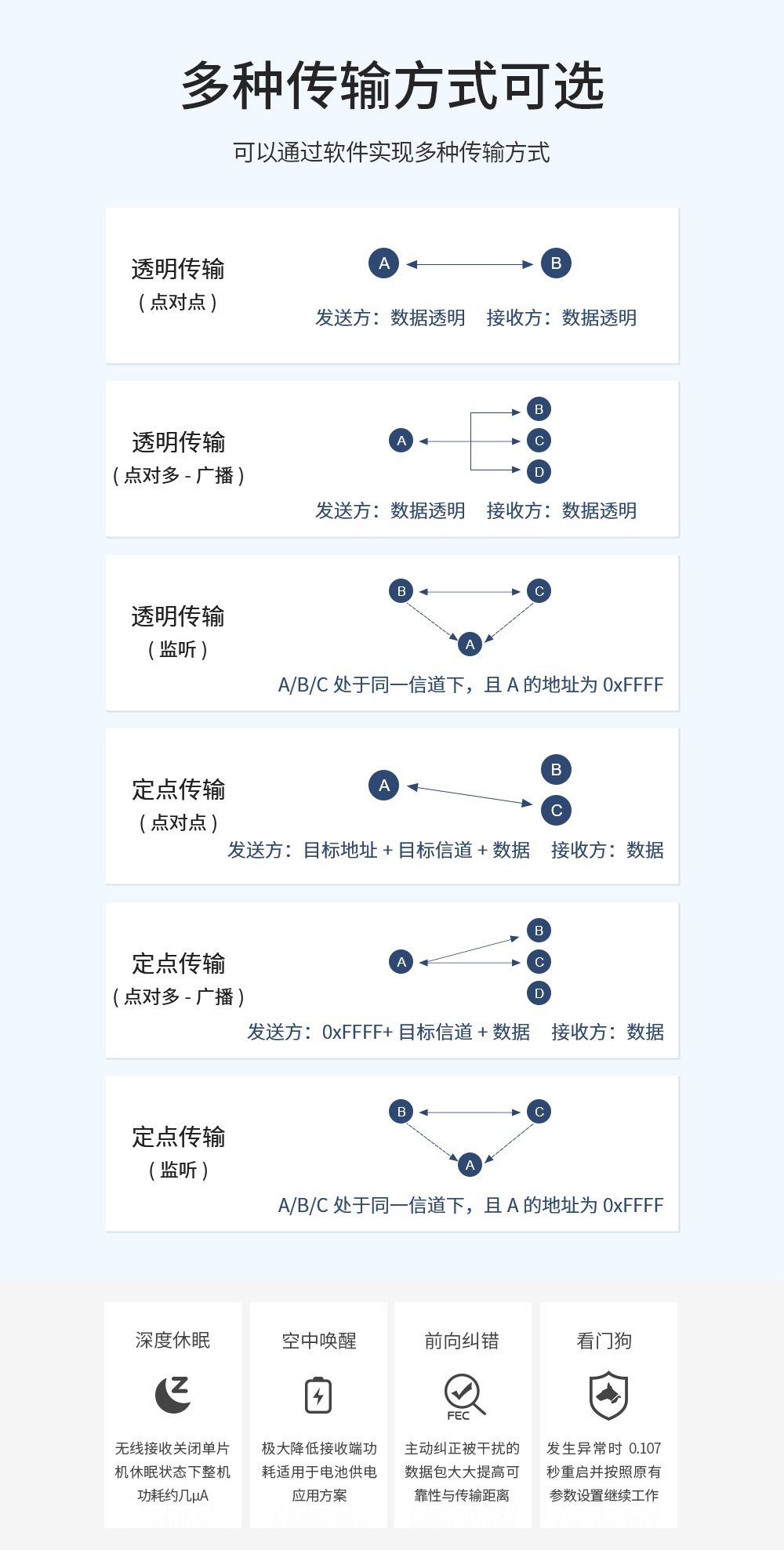

| 尺寸大小 | 25*40.5mm | 公差±0.1mm(不含排針高度) |
| 天線形式 | IPEX/郵票孔 | |
| 通信接口 | UART串口 | 波特率支持1200~115200，出廠默認9600 |
| 封裝方式 | 貼片 | |
| 緩存容量 | 512字節 | 內部自動分包58字節發送 |
| 電氣參數 | 最小值 | 典型值 | 最大值 | 單位 | 條件 |
| 電源電壓 | 3.3 | 5.0 | 5.5 | V | |
| 通信電平 | 3.3 | V | |||
| 發射電流 | 850 | 1000 | 1200 | mA | 瞬時功耗 |
| 接收電流 | 11 | 13 | 15 | mA | |
| 休眠電流 | 2 | μA | 軟件關斷 | ||
| 工作溫度 | -40 | 20 | +85 | ℃ | |
| 工作濕度 | 10 | 60 | 90 | % | |
| 儲存溫度 | -40 | 20 | +125 | ℃ |
| 序號 | 引腳 | 引腳方向 | 備注 |
| 1 | GND | 輸入 | 模塊地線 |
| 2 | VCC | 輸入 | 模塊電源正參考，電壓范圍：3.3～5.5V DC |
| 3 | AUX | 輸出 | 用于指示模塊工作狀態；用戶喚醒外部 MCU，上電自檢初始化期間輸出低 電平；（可以懸空） |
| 4 | TXD | 輸出 | TTL 串口輸出，連接到外部 RXD 輸入引腳； |
| 5 | RXD | 輸入 | TTL 串口輸入，連接到外部 TXD 輸出引腳； |
| 6 | M1 | 輸入（極弱上拉） | 和 M0 配合，決定模塊的 4 種工作模式（不可懸空，如不使用可接地） |
| 7 | M0 | 輸入（極弱上拉） | 和 M1 配合，決定模塊的 4 種工作模式（不可懸空，如不使用可接地） |
| 11 | ANT | 輸出 | 天線接口（高頻信號輸出，50 歐姆特性阻抗） |
| 12 | GND | - | 固定地 |
| 13 | GND | - | 固定地 |
| 14 | GND | - | 固定地 |
| 18 | NC | - | 空腳 |
| 19 | NC | - | 空腳 |
| 20 | NC | - | 空腳 |
| 21 | NC | - | 空腳 |
| 22 | RESET | 輸入 | 程序加載時的復位引腳（懸空，用戶無需連接） |
| 23 | GND | 輸入 | 程序加載時的地引腳（懸空，用戶無需連接） |
| 24 | NC | - | 空腳 |
| 在線購買 |
| 【億佰特官方淘寶店】：https://www.taobao.com |
| 【京東商城】：https://i-item.jd.com |
| 【官方淘寶】：https://item.taobao.com |
| 【阿里巴巴】：https://detail.1688.com |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：support@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://www.sunredled.com/apple-technology.aspx |
| 【聯系郵箱】：support@cdebyte.com |
| 常見問題 |
| ★ 問：使用默認參數，需求4km以上，客戶手里有12個模塊 5V供電，開闊郊區，電源輸出額定2A。 發射端是吸盤天線，接收端是膠棒天線，距離地面1.5-2米。電源紋波最大±15mv 多個環境測試，都是不超過2km，全部都是這種情況。 請幫忙分析一下，距離該如何提升。是否還有其他需要注意的 |
| 答：如果沒有吸附，建議吸附；有兩種方案：1.更換發射端的天線為TX433-XPH-300，2.接收端天線換成TX433-JK-20試試，同時吸盤吸附鐵皮上。 |
| ★ 問：地址配置不能帶F，比如15/31，都不行是怎么回事？ |
| 答：定點模式，信道1，地址為15或31或十六進制帶有F的地址都可以通信。 |
| ★ 問：用配套的工具軟件“RF Setting”對模塊進行參數設置，但一直沒有成功，電源已經加上，波特率9600,8N1，在休眠模式(M0和M1直接接的3.3V)下進行設置，請問一下還有哪里需要注意的嗎？ |
| 答：1.模塊和電腦是通過我們的E15-USB-T2連接的嗎？如果不是，確定USB轉TTL是否是好的，檢測方法很簡單，將串口RXTX短接，串口助手發送數據，看能否收到相同數據；2.如果轉接板好的，請確認RX TX。 |
| ★ 問：使用模式0，使用兩塊USB轉接板連接電腦，雙方可以收發數據；再將其中一塊接到我的主板，發送協議代碼，無反應，使用我主板帶的485口通訊正常。 |
| 答：檢查無線模塊發出數據沒有，一個接設備，一個接電腦 設備發送，電腦能否收到數據。 |
| ★ 問：模塊測試，一端接電腦，一端接單片機，電腦端發送數據單片機可以接收，但是單片機端發數據電腦接收不到是什么原因呢，兩端都在 |
| 答：使用的什么單片機， 在TX.RX上串聯一個500歐姆左右的電阻試試。 |
| ★ 問：測試一對模塊，一端連到電腦，一端連到stm32f103zet6 單片機，連單片機的模塊給連電腦的模塊發數據可以收到，連電腦的模塊給連單片機的模塊發數據收不到是什么原因呢，用的是透傳模式。 |
| 答：1、確保操作正確，模塊參數設置正確；2、確保我們模塊能正常工作；3、模塊的 TXD 和 AUX 腳加 4~10K 上拉電阻，再測試。 |
| ★ 問：接單片機測試，M0,M1接高電平，模塊上電初始化以后，AUX一直輸出低電平，讀取不了參數是什么原因呢？ |
| 答：1、確保我們模塊沒有問題，單獨測試看模塊是否正常；2、使用什么單片機，一些5V單片機可能需要在模塊的 TXD 和 AUX 腳加 4-10K 上拉電阻。 |
| ★ 問：無線串口的組網方案？ |
| 答：推薦使用輪詢組網。 |
