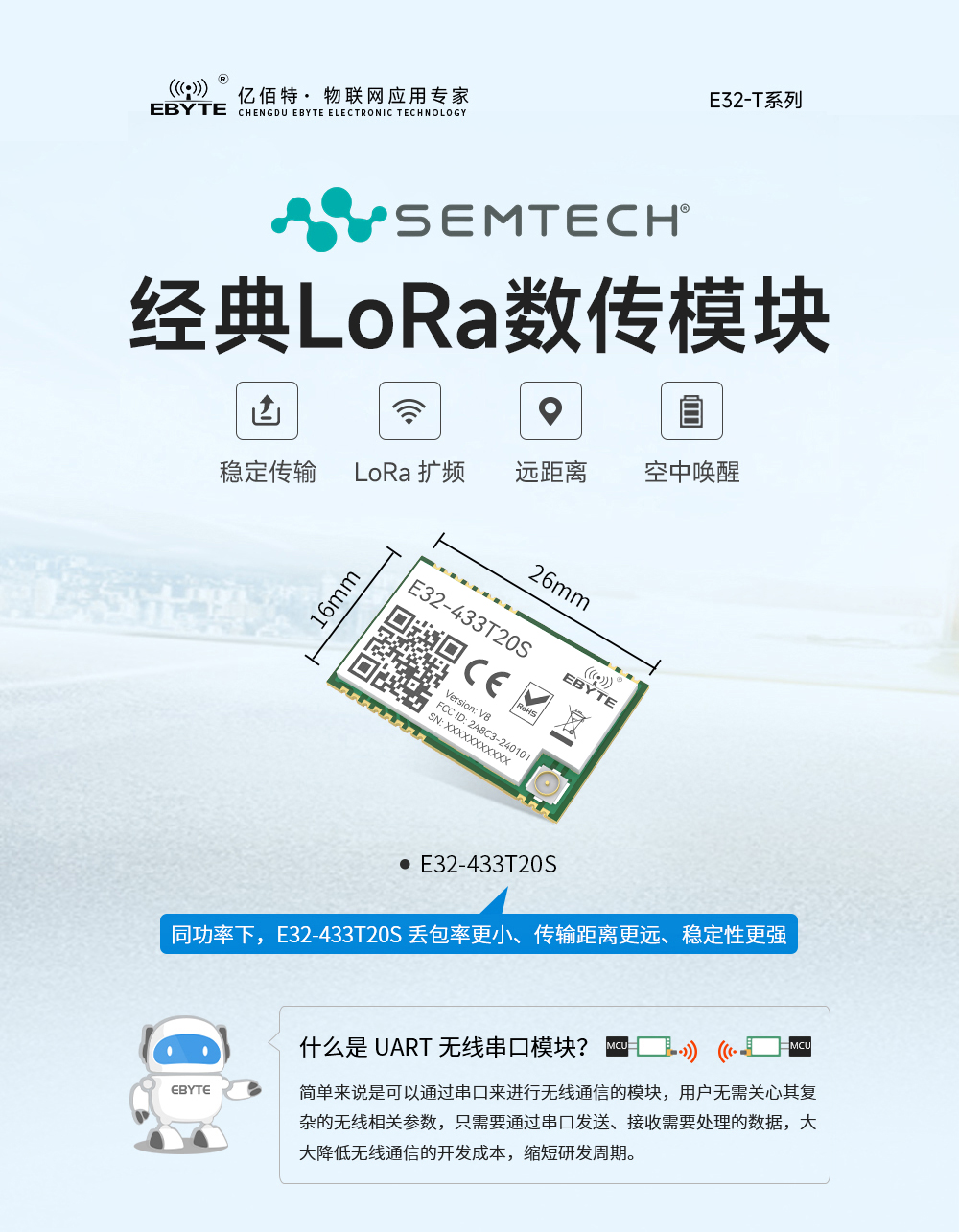

芯片方案：LoRa方案
工作頻率：410~441MHz
發射功率：20dBm
通信距離：5.0km
產品尺寸：16*26mm 產品重量：2.3±0.1g

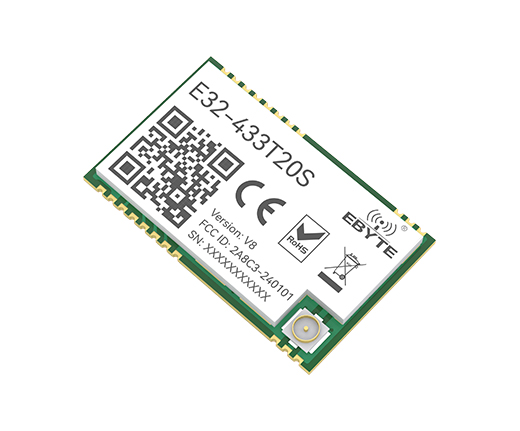

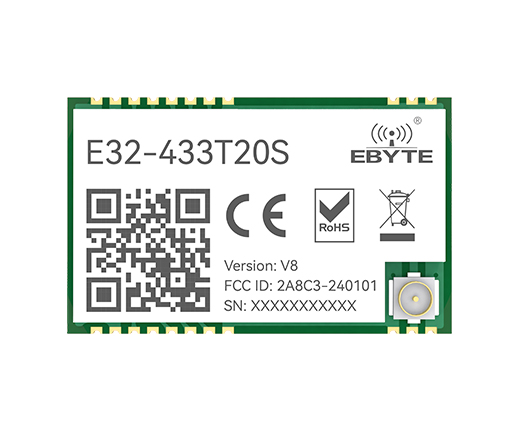

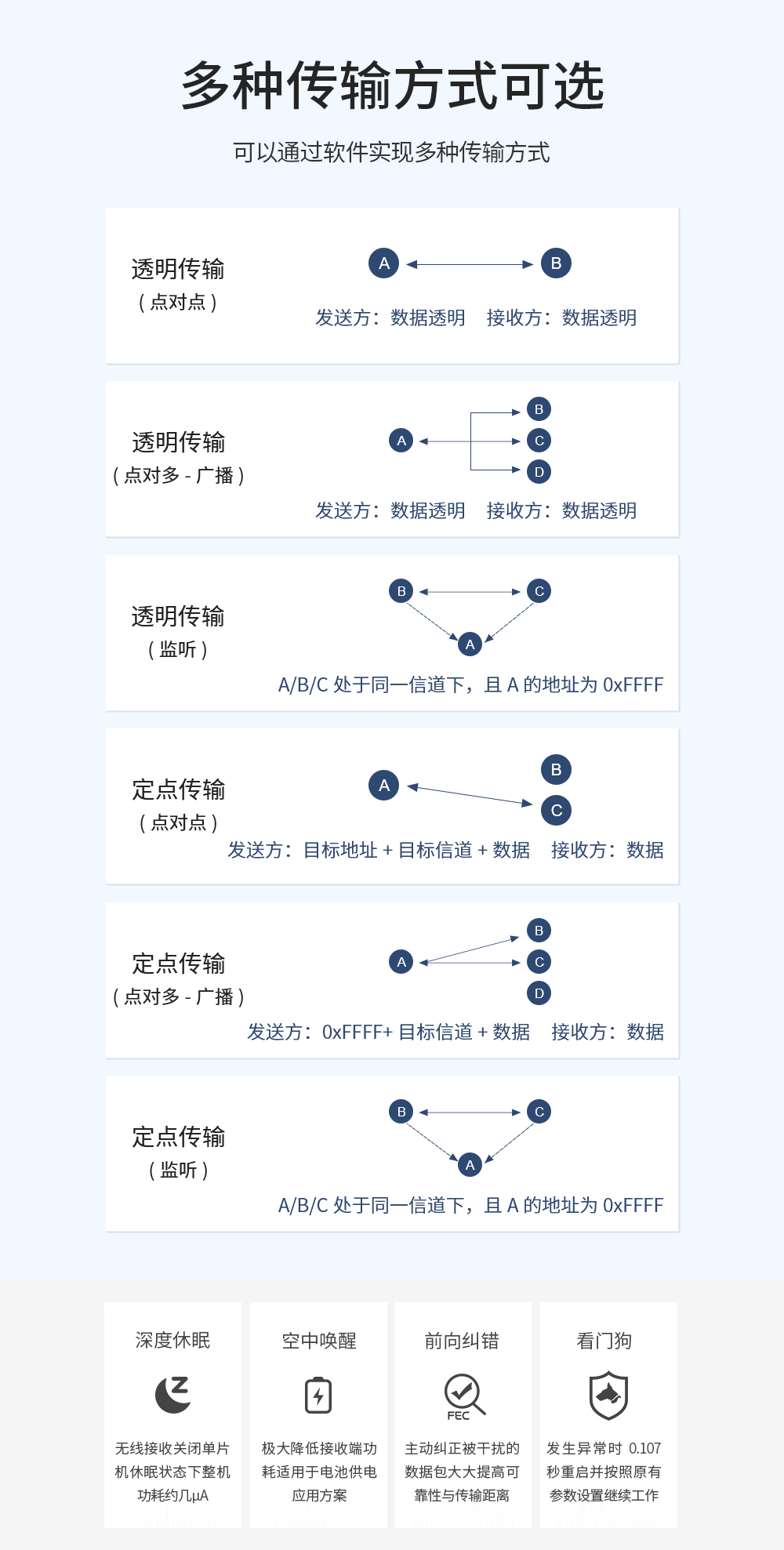

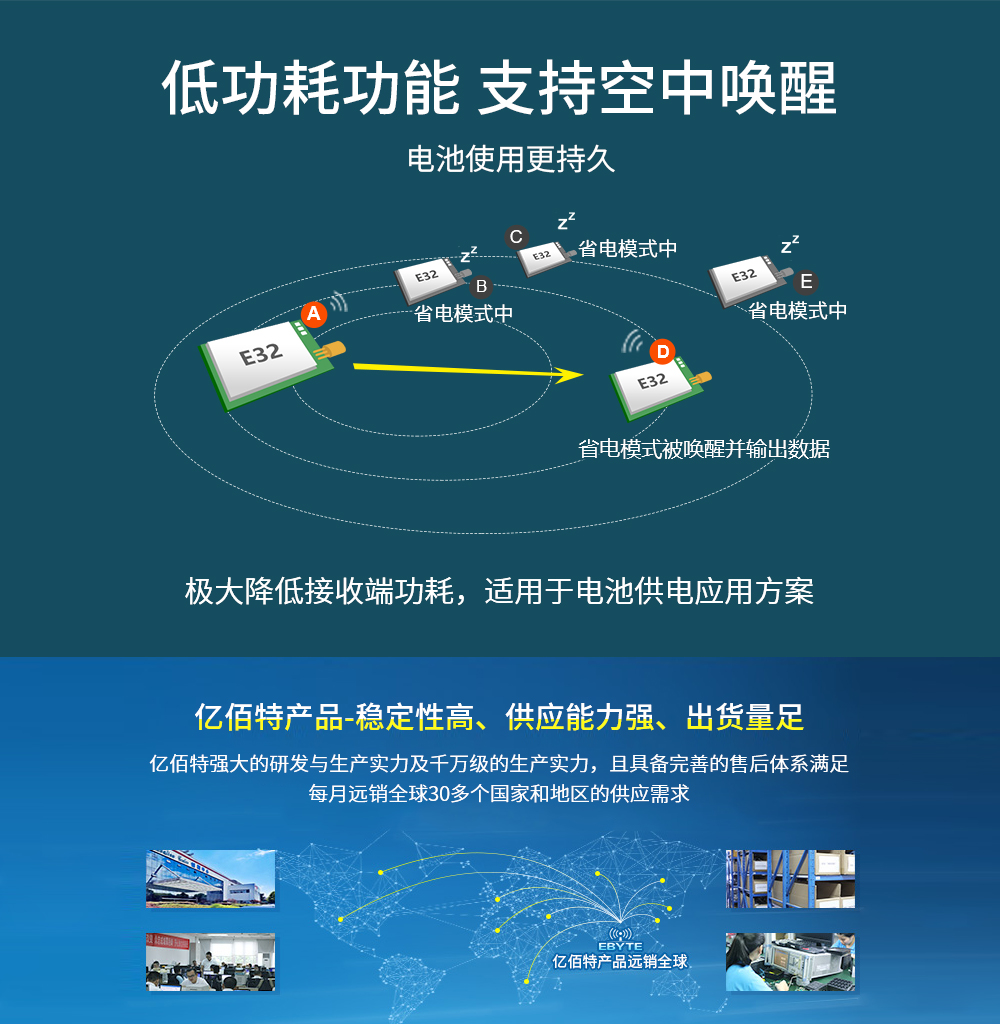

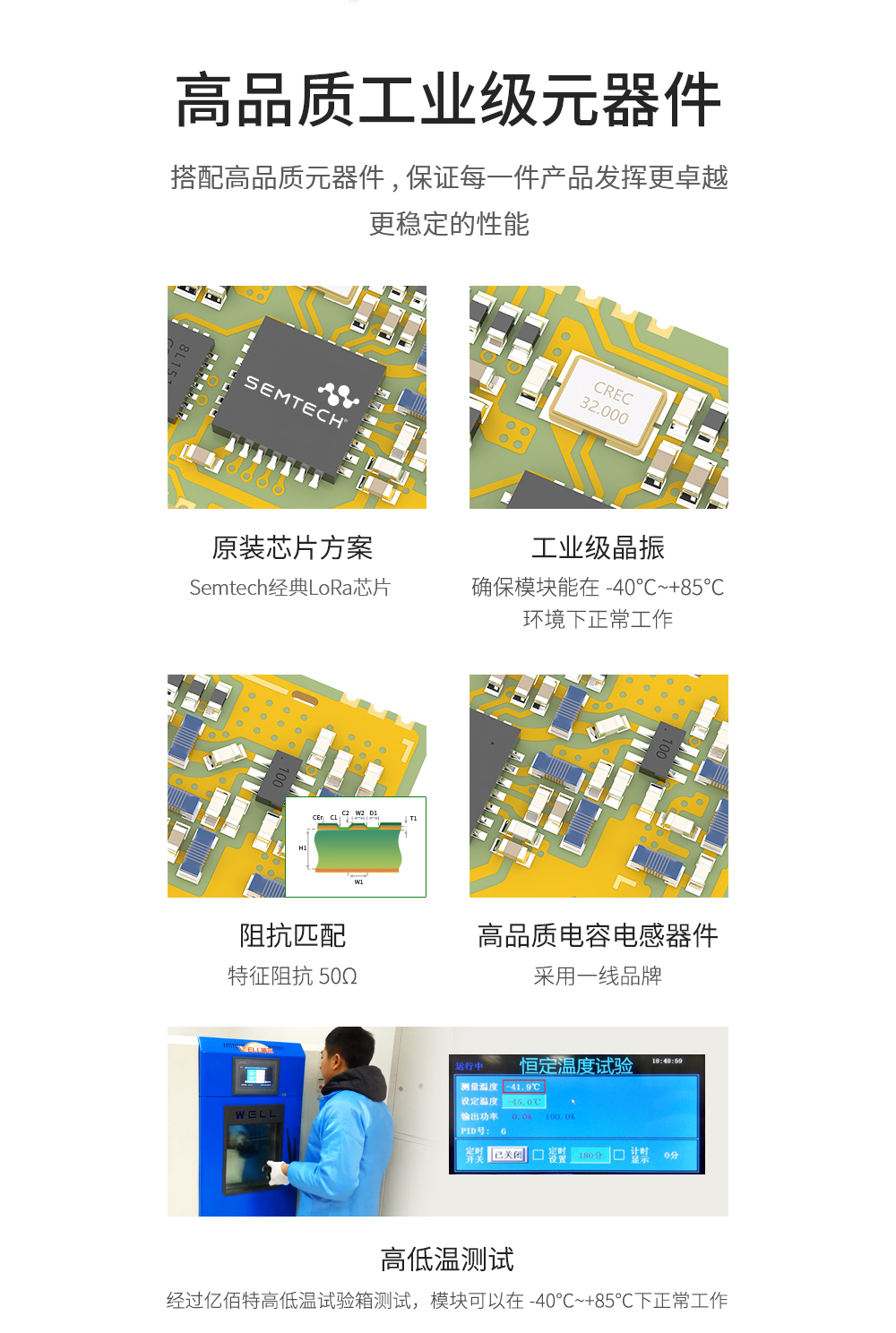

產品簡介：E32-433T20S是一款基于Semtech公司LoRa方案的無線串口模塊（TTL電平），透明傳輸方式，工作在410～441MHz頻段（默認433MHz），采用LoRa擴頻技術。LoRa模塊支持LoRa?擴頻技術，LoRa?直序擴頻技術具有更遠的通訊距離，抗干擾能力強的優勢，同時有極強的保密性。目前已經穩定量產，已經大量應用三表行業、物聯網改造、智能家具等領域。

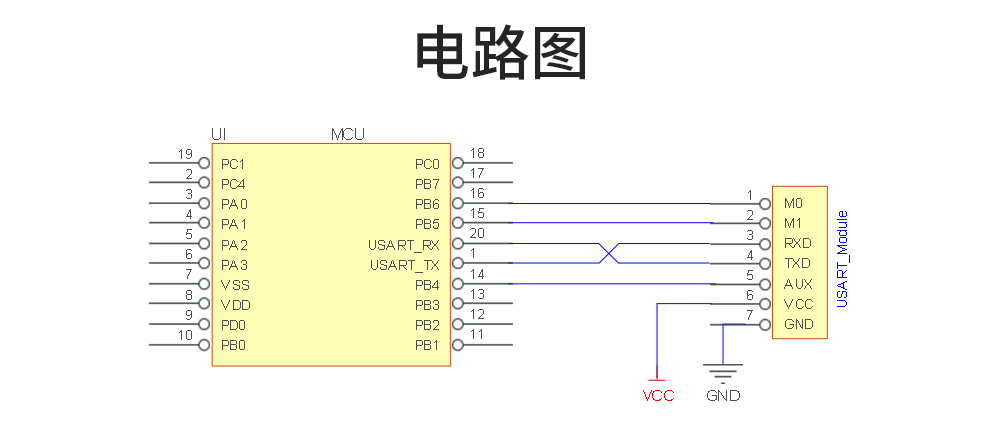

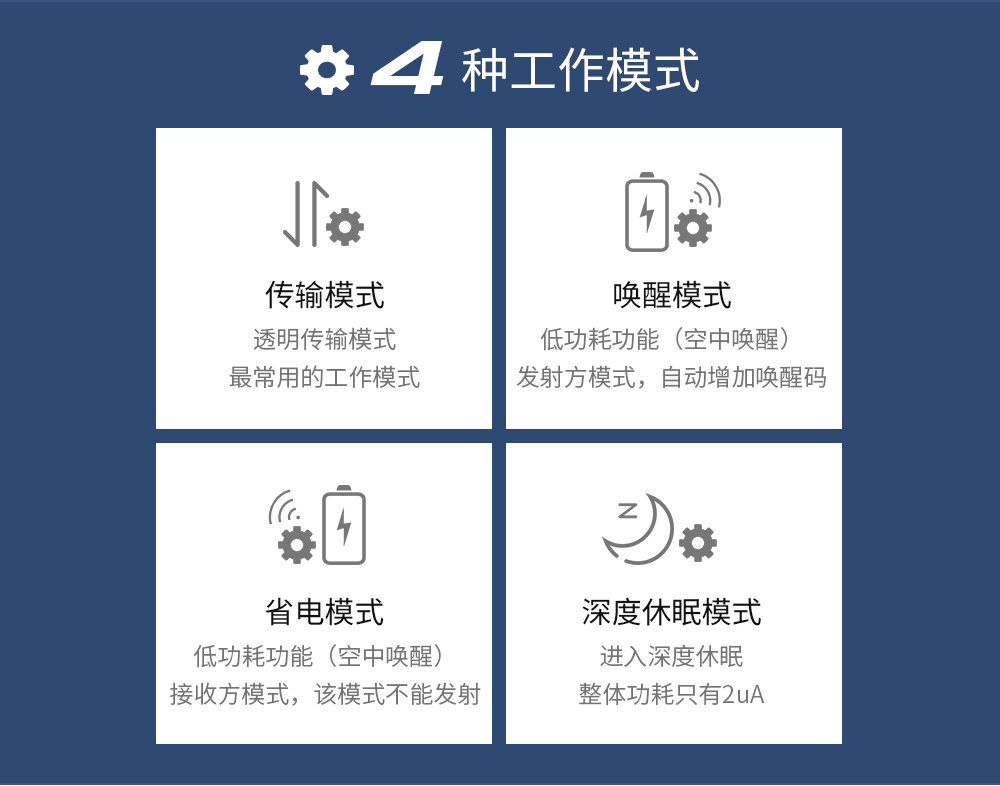

| 極限參數 | 性能 | 備注 | |
| 最小值 | 最大值 | ||
| 電源電壓（V） | 0 | 5.2 | 超過 5.2V 永久燒毀模塊 |
| 阻塞功率（dBm） | - | -10 | 近距離使用燒毀概率較小 |
| 工作溫度（℃） | -40 | +85 | 工業級 |
| 主要參數 | 最小值 | 典型值 | 最大值 | 單位 | 條件 |
| 工作電壓 | 2.3 | 5.0 | 5.2 | V | ≥5.0V 可保證輸出功率 |
| 通信電平 | - | 3.3 | - | V | 使用 5V TTL 有風險燒毀 |
| 工作溫度 | -40 | - | +85 | ℃ | 工業級設計 |
| 工作頻段 | 410 | - | 441 | MHz | 支持 ISM 頻段 |
| 發射電流 | - | 106 | - | mA | 瞬時功耗 |
| 接收電流 | - | 15 | - | mA | - |
| 休眠電流 | - | 4 | - | μA | 軟件關斷 |
| 最大發射功率 | 19 | 19.5 | 20 | dBm | - |
| 接收靈敏度 | -144 | -146 | -147 | dBm | 空中速率為 2.4kbps |
| 空中速率 | 2.4k | 2.4k | 19.2k | bps | 用戶自行配置 |
| 主要參數 | 參數值 | 備注 |
| 參考距離 | 5000m | 晴朗空曠，天線增益 5dBi，天線高度 2.5 米，空中速率 2.4kbps |
| 分包方式 | 58 Btye | 單包最大容量，超出后自動分包。 |
| 緩存容量 | 512 Btye | - |
| 調制方式 | LoRa | 新一代 LoRa 調制技術 |
| 通信接口 | UART 串口 | TTL 電平 |
| 封裝方式 | 貼片式 | - |
| 接口方式 | 郵票孔 | 1.27mm |
| 外形尺寸 | 16 * 26mm | - |
| 天線接口 | IPEX/郵票孔 | 特性阻抗約 50 歐姆 |
| 序號 | 引腳 | 引腳方向 | 備注 |
| 1 | NRST | 輸入 | 模塊復位引腳 |
| 2 | GND | - | 模塊地線 |
| 3 | NC | - | 空腳 |
| 4 | NC | - | 空腳 |
| 5 | NC | - | 空腳 |
| 6 | NC | - | 空腳 |
| 7 | NC | - | 空腳 |
| 8 | GND | - | 模塊地線 |
| 11 | GND | - | 模塊地線 |
| 12 | ANT | 輸出 | 天線接口（高頻信號輸出，50 歐姆特性阻抗） |
| 13 | GND | - | 模塊地線 |
| 14 | GND | - | 模塊地線 |
| 15 | GND | - | 模塊地線 |
| 16 | GND | - | 模塊地線 |
| 19 | GND | - | 模塊地線 |
| 20 | M0 | 輸入（極弱上拉） | 和 M1 配合，決定模塊的 4 種工作模式（不可懸空，如不使用可接地） |
| 21 | M1 | 輸入（極弱上拉） | 和 M0 配合，決定模塊的 4 種工作模式（不可懸空，如不使用可接地） |
| 22 | RXD | 輸入 | TTL 串口輸入，連接到外部 TXD 輸出引腳； |
| 23 | TXD | 輸出 | TTL 串口輸出，連接到外部 RXD 輸入引腳； |
| 24 | AUX | 輸出 | 用于指示模塊工作狀態；用戶喚醒外部 MCU，上電自檢初始化期間輸出低電平；（可以懸空） |
| 25 | VCC | - | 模塊電源正參考，電壓范圍：2.7～5.5V DC |
| 26 | GND | - | 模塊地線 |
| 產品說明書 |
【用戶手冊】E32-433T20S_Usermanual_CN  |
| 【應用文檔】EBYTE串口模組Arduino驅動應用筆記 |
| 開發測試 |
| 【通信例程】Demo_UART_Ebyte |
| 【3D文件】3D_E32-xxxT20S |
| 【封裝文件】Pcb_E32-433T20S |
| 【測試底板】E15-USB-T2 |
| 工具軟件 |
| 【通信測試】串口調試助手_XCOM |
| 【參數配置】RF_Setting_ |
| 億佰特簡介 |
| 【企業簡介】 |
| 認證資料 |
【CE認證】E32-433T20S-CE  |
| 【FCC認證】E32-433T20S-FCC |
| 【ROHS認證】E32-433T20S-ROHS |
| 在線購買 |
| 【億佰特官方淘寶店】：https://item.taobao.com |
| 【京東商城】：https://i-item.jd.com |
| 【官方淘寶】：https://item.taobao.com |
| 【阿里巴巴】：https://detail.1688.com |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：support@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://www.sunredled.com/apple-technology.aspx |
| 【聯系郵箱】：support@cdebyte.com |
| 常見問題 |
| ★ 問：使用默認參數，需求4km以上，客戶手里有12個模塊 5V供電，開闊郊區，電源輸出額定2A。 發射端是吸盤天線，接收端是膠棒天線，距離地面1.5-2米。電源紋波最大±15mv 多個環境測試，都是不超過2km，全部都是這種情況。 請幫忙分析一下，距離該如何提升。是否還有其他需要注意的 |
| 答：如果沒有吸附，建議吸附；有兩種方案：1.更換發射端的天線為TX433-XPH-300，2.接收端天線換成TX433-JK-20試試，同時吸盤吸附鐵皮上。 |
| ★ 問：地址配置不能帶F，比如15/31，都不行是怎么回事？ |
| 答：定點模式，信道1，地址為15或31或十六進制帶有F的地址都可以通信。 |
| ★ 問：用配套的工具軟件“RF Setting”對模塊進行參數設置，但一直沒有成功，電源已經加上，波特率9600,8N1，在休眠模式(M0和M1直接接的3.3V)下進行設置，請問一下還有哪里需要注意的嗎？ |
| 答：1.模塊和電腦是通過我們的E15-USB-T2連接的嗎？如果不是，確定USB轉TTL是否是好的，檢測方法很簡單，將串口RXTX短接，串口助手發送數據，看能否收到相同數據；2.如果轉接板好的，請確認RX TX。 |
| ★ 問：使用模式0，使用兩塊USB轉接板連接電腦，雙方可以收發數據；再將其中一塊接到我的主板，發送協議代碼，無反應，使用我主板帶的485口通訊正常。 |
| 答：檢查無線模塊發出數據沒有，一個接設備，一個接電腦 設備發送，電腦能否收到數據。 |
| ★ 問：模塊測試，一端接電腦，一端接單片機，電腦端發送數據單片機可以接收，但是單片機端發數據電腦接收不到是什么原因呢，兩端都在 |
| 答：使用的什么單片機， 在TX.RX上串聯一個500歐姆左右的電阻試試。 |
| ★ 問：測試一對模塊，一端連到電腦，一端連到stm32f103zet6 單片機，連單片機的模塊給連電腦的模塊發數據可以收到，連電腦的模塊給連單片機的模塊發數據收不到是什么原因呢，用的是透傳模式。 |
| 答：1、確保操作正確，模塊參數設置正確；2、確保我們模塊能正常工作；3、模塊的 TXD 和 AUX 腳加 4~10K 上拉電阻，再測試。 |
| ★ 問：接單片機測試，M0,M1接高電平，模塊上電初始化以后，AUX一直輸出低電平，讀取不了參數是什么原因呢？ |
| 答：1、確保我們模塊沒有問題，單獨測試看模塊是否正常；2、使用什么單片機，一些5V單片機可能需要在模塊的 TXD 和 AUX 腳加 4-10K 上拉電阻。 |
| ★ 問：無線串口的組網方案？ |
| 答：推薦使用輪詢組網。 |
