工作頻率：862~893MHz
發射功率：100mW
通信距離：3km
接口類型：RS232/RS485
產品重量：127±5g

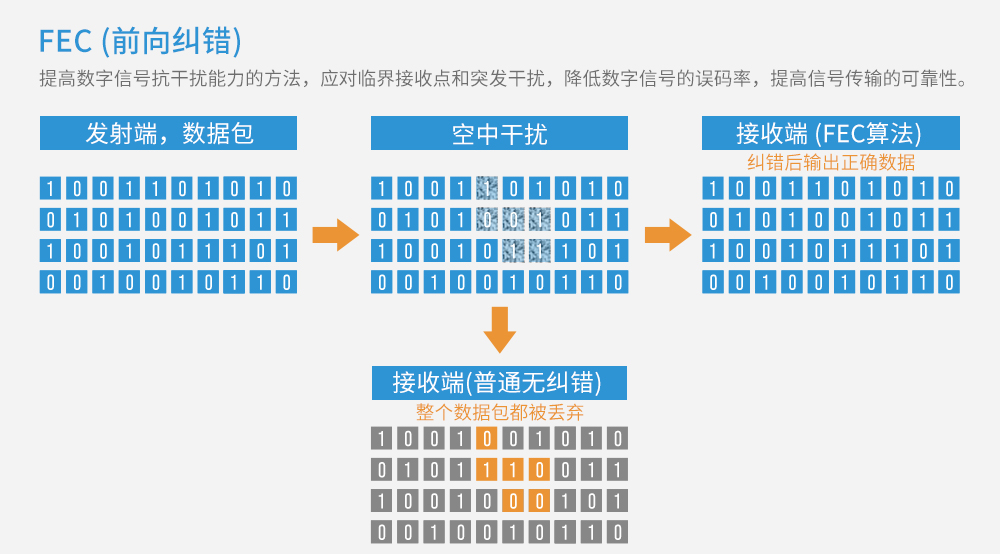

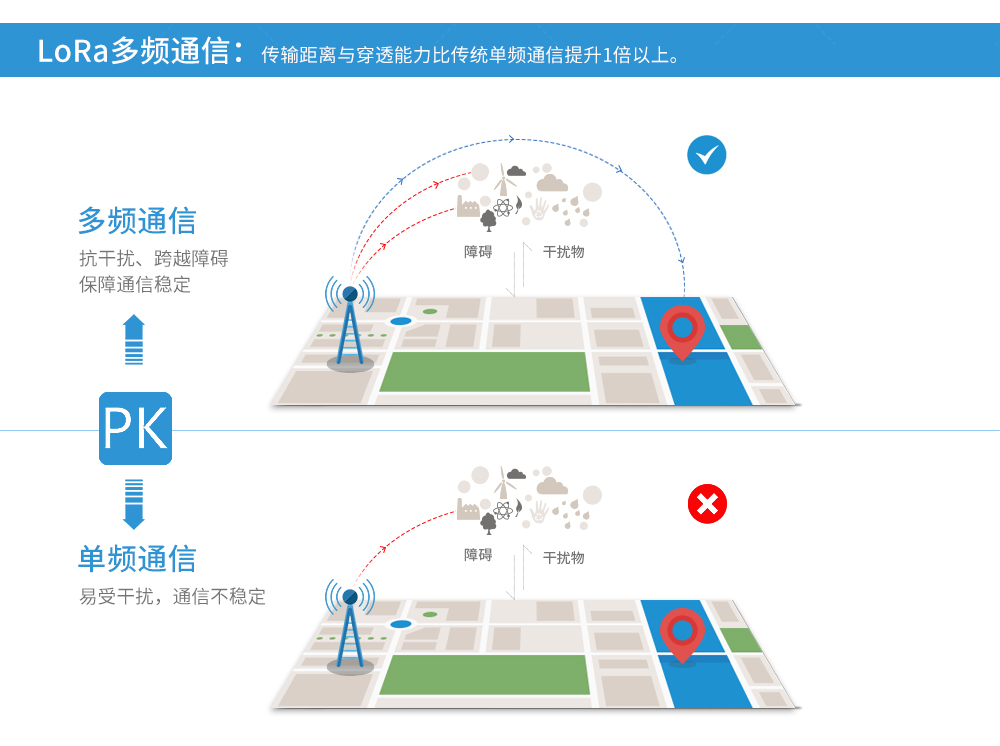

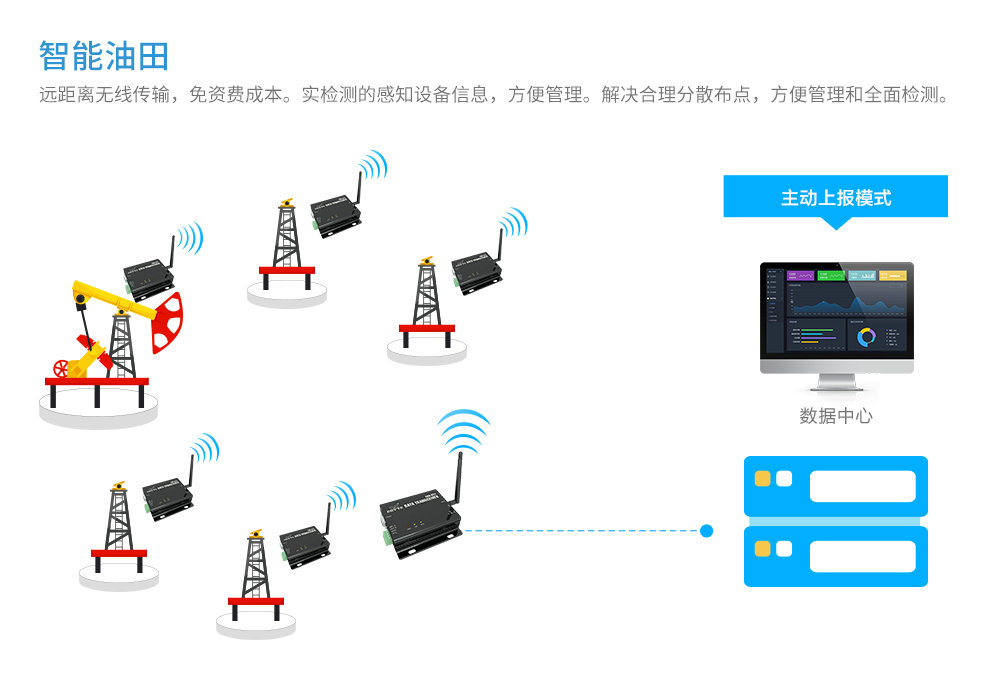

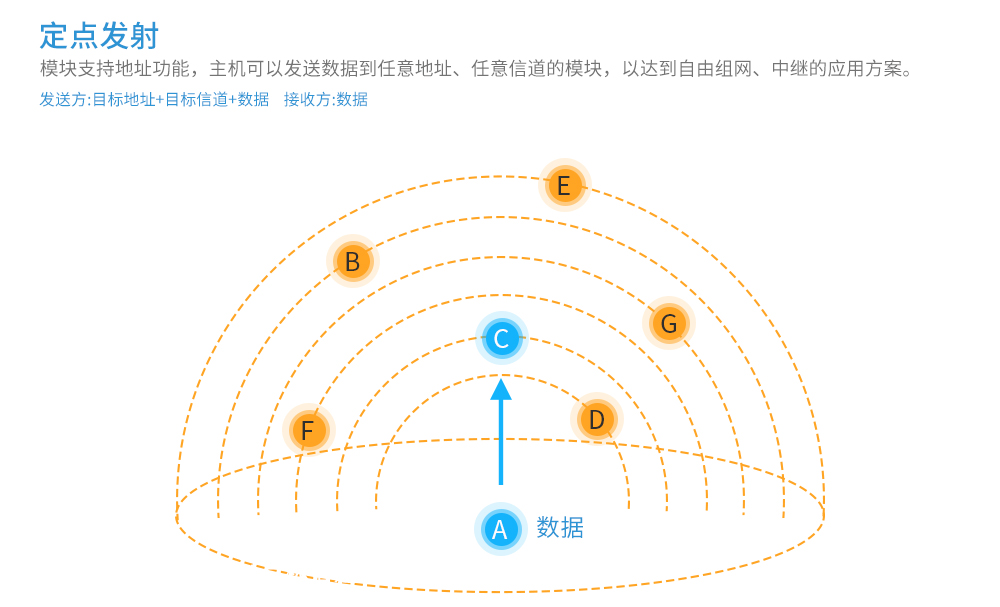

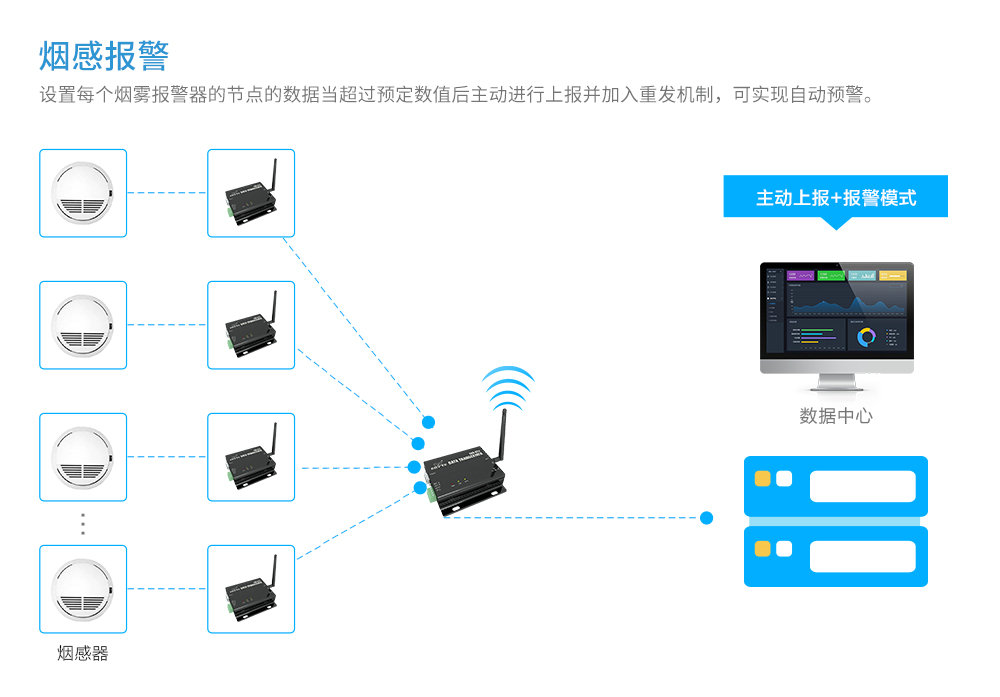

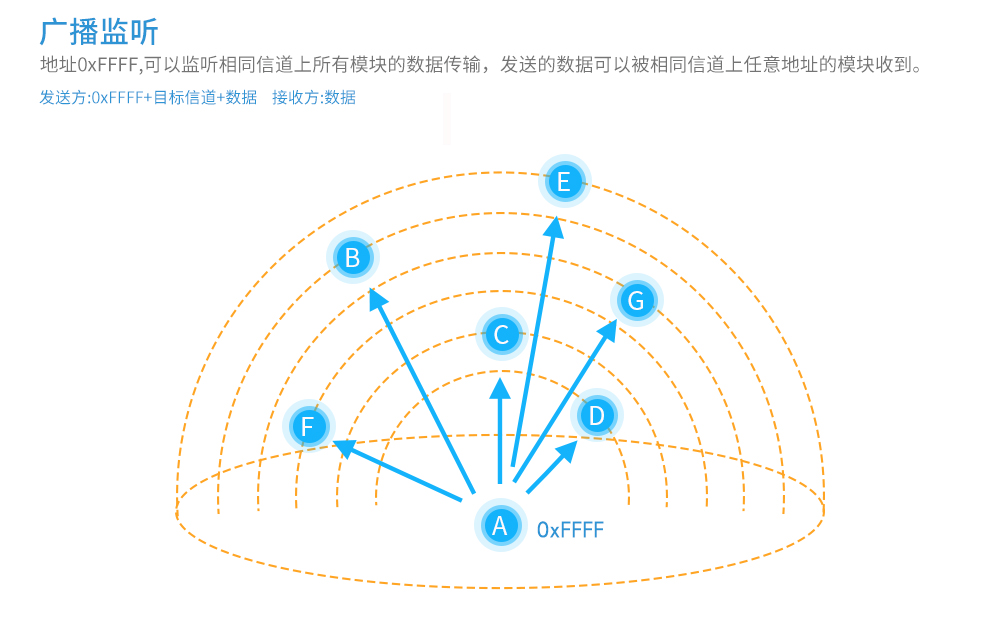

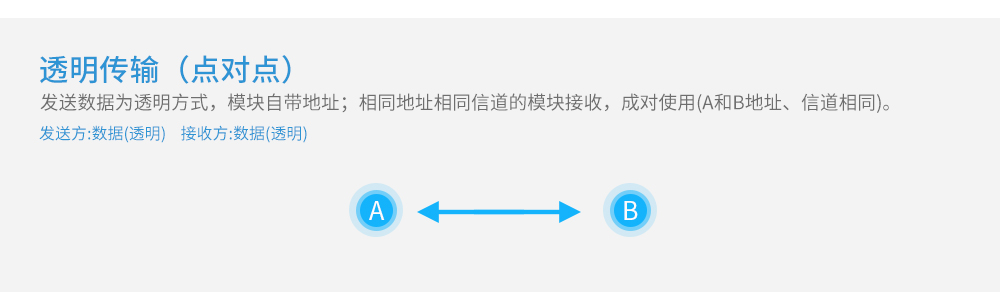

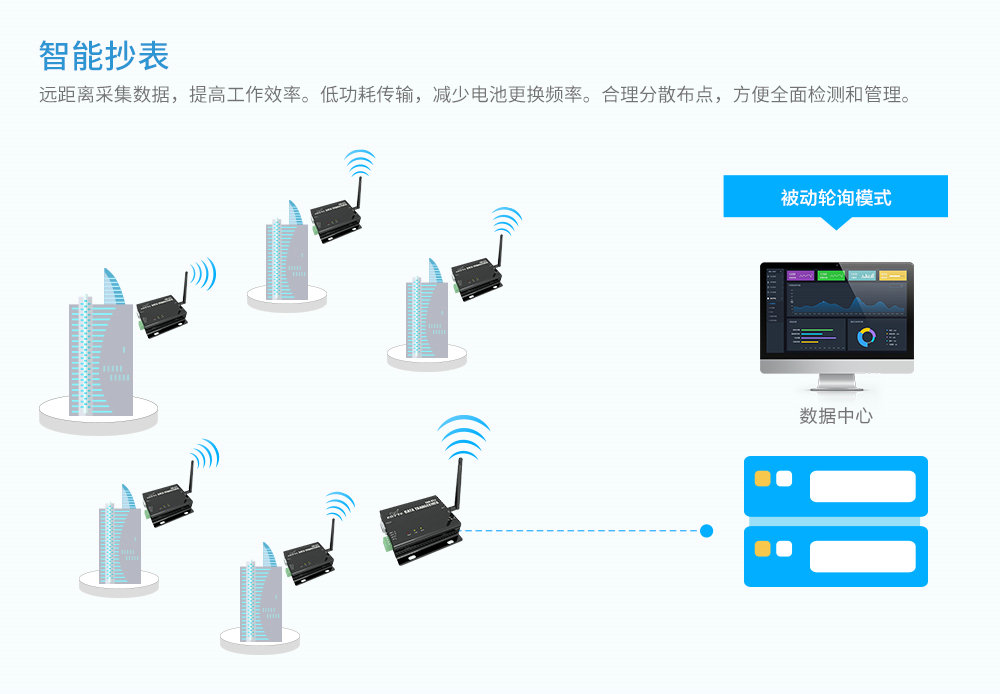

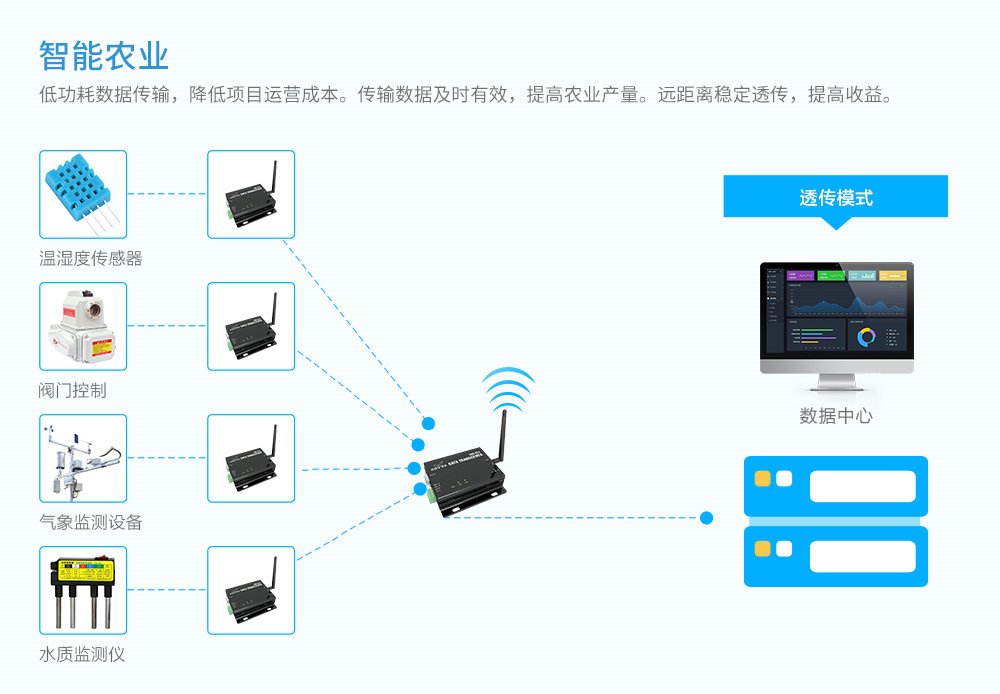

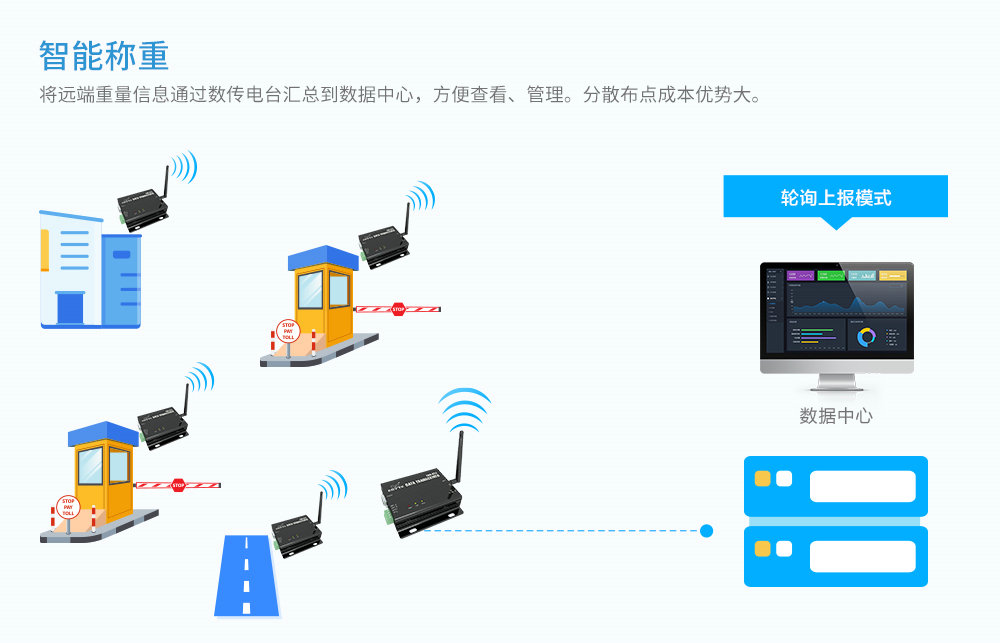

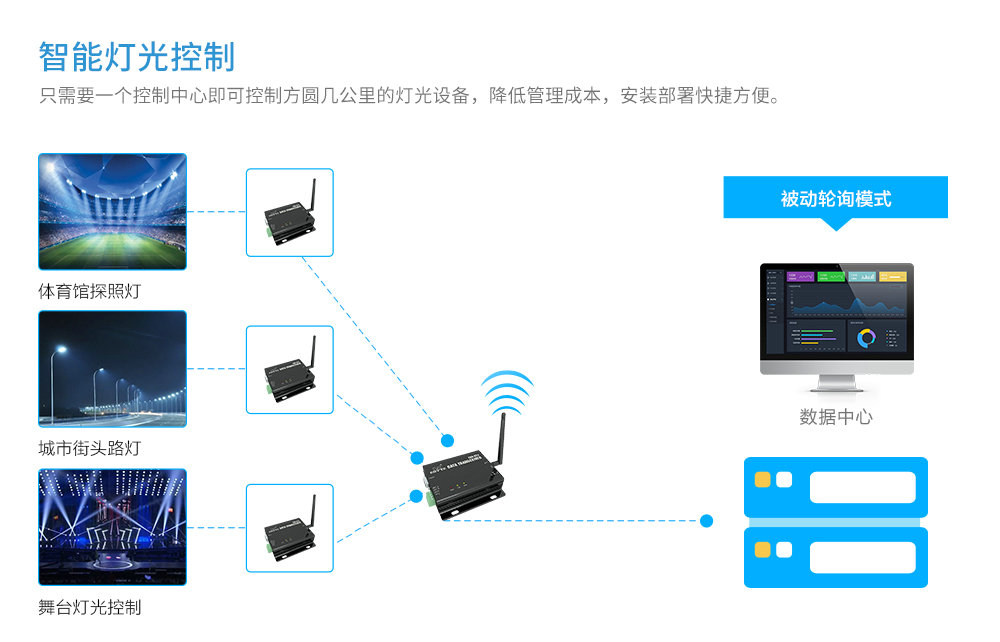

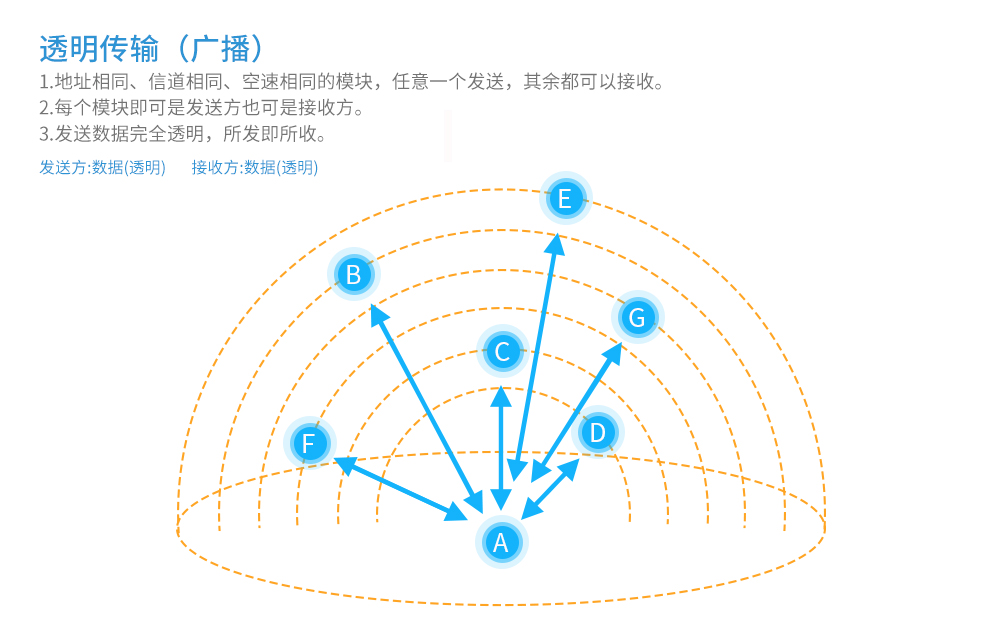

產品簡介：采用SX1276射頻芯片，先進的LoRa擴頻技術，傳輸距離與穿透能力比傳統FSK提升1倍以上，發射功率100mW，主動糾正被干擾的數據包，使通訊距離更遠，抗干擾能力更強。
溫馨提示：該產品老版本已下架，點擊“樣品購買”按鈕購買升級版，停產商品批量可發起生產。
| 射頻參數 | 參數值 | 備注 |
| 工作頻段 | 862~893 MHz | 出廠默認 868MHz |
| 發射功率 | 20 dBm | 最大功率約100mW |
| 接收靈敏度 | -138 dBm | 空速 2.4kbps |
| 空中速率 | 0.3k~19.2kbps | 出廠默認 2.4kbps |
| 實測距離 | 3 km | 晴朗空曠環境，最大功率，天線增益5dBi，高度2m，空速2.4kbps |
| 硬件參數 | 參數值 | 備注 |
| 尺寸大小 | 82 * 62 * 25 mm | |
| 天線形式 | SMA-K | |
| 通信接口 | RS232/RS485 | 波特率支持1200~115200，出廠默認9600 |
| 接口方式 | DB-9/壓線 | 標準 DB9 孔式/3.81 接線端子 |
| 緩存容量 | 512字節 | 內部自動分包58字節發送 |
| 電氣參數 | 最小值 | 典型值 | 最大值 | 單位 | 條件 |
| 電源電壓 | 10 | 12 | 28 | V | |
| 發射電流 | 120 | 134 | 147 | mA | 20dBm（100mW） |
| 守候電流 | 25 | 28 | 31 | mA | |
| 工作溫度 | -40 | 20 | +85 | ℃ | |
| 工作濕度 | 10 | 60 | 90 | % | |
| 儲存溫度 | -40 | 20 | +125 | ℃ |
| 腳號 | 名稱 | 功能 | 說明 |
| 1 | DB-9母型插座 | RS-232接口 | 標準RS-232接口 |
| 2 | 3.81接線端子 | RS-485、電源接口 | 標準RS-485接口與壓線式電源接口 |
| 3 | PWR-LED | 電源指示燈 | 紅色，電源接通時點亮 |
| 4 | TXD-LED | 發送指示燈 | 黃色，發送數據時閃爍 |
| 5 | RXD-LED | 接收指示燈 | 黃色，接收數據時閃爍 |
| 6 | DC電源接口 | 電源接口 | 直插式圓孔，外徑5.5mm，內徑2.5mm |
| 7 | 撥碼開關 | 撥碼開關 | 工作模式控制 |
| 8 | 天線接口 | SMA-K接口 | 外螺紋內孔，長10mm，特征阻抗50Ω |
| 在線購買 |
| 該產品已停產下架，批量可發起生產。 |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：support@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://www.sunredled.com/apple-technology.aspx |
| 【聯系郵箱】：support@cdebyte.com |
| 常見問題 |
| ★ 問：電臺不帶AUX引腳，如何判斷數據已經發送完了？ |
| 答：無法判斷，除了看TX燈。 |
| ★ 問：可否通過現有的軟件設置發射啟動時間，測的從串口給數據到空口出來延時大概是在100ms左右，有時更高。 |
| 答：現有軟件不能設置，延時跟空速，數據量等有關。 |
| ★ 問：請問網絡ID和擴頻因子都能設置嗎？ |
| 答：擴頻因子根據選擇的空速自動設置；地址可設置，擴頻因子不能設。 |
| ★ 問：電腦端連的232接口，設備端連的485接口，數據無法通信。 |
| 答：先使用電腦直接通訊測試模塊是否通訊正常，請先檢測設置參數是否正確。 |
| ★ 問：電臺在正常工作情況下，一直發送數據，有沒有時間限制或者要求? |
| 答：512字節的緩沖區,不能超過緩沖區,2天的老化測試時間。 |
| ★ 問：E90-DTU請幫忙看看： How E90 works是怎么回事? |
| 答：E90使用方法和其他電臺使用方法一致，只是分包長度變長了而已；不支持mesh組網，要組網只能以輪詢點對點方式。 |
| ★ 問：測試的DTU和PLC通信失敗，請問該怎么處理呢？ |
| 答：1、確認我們模塊正常通信；2、確認RS485接線正確確認PLC；3、設置參數和我們模塊參數一致。 |
