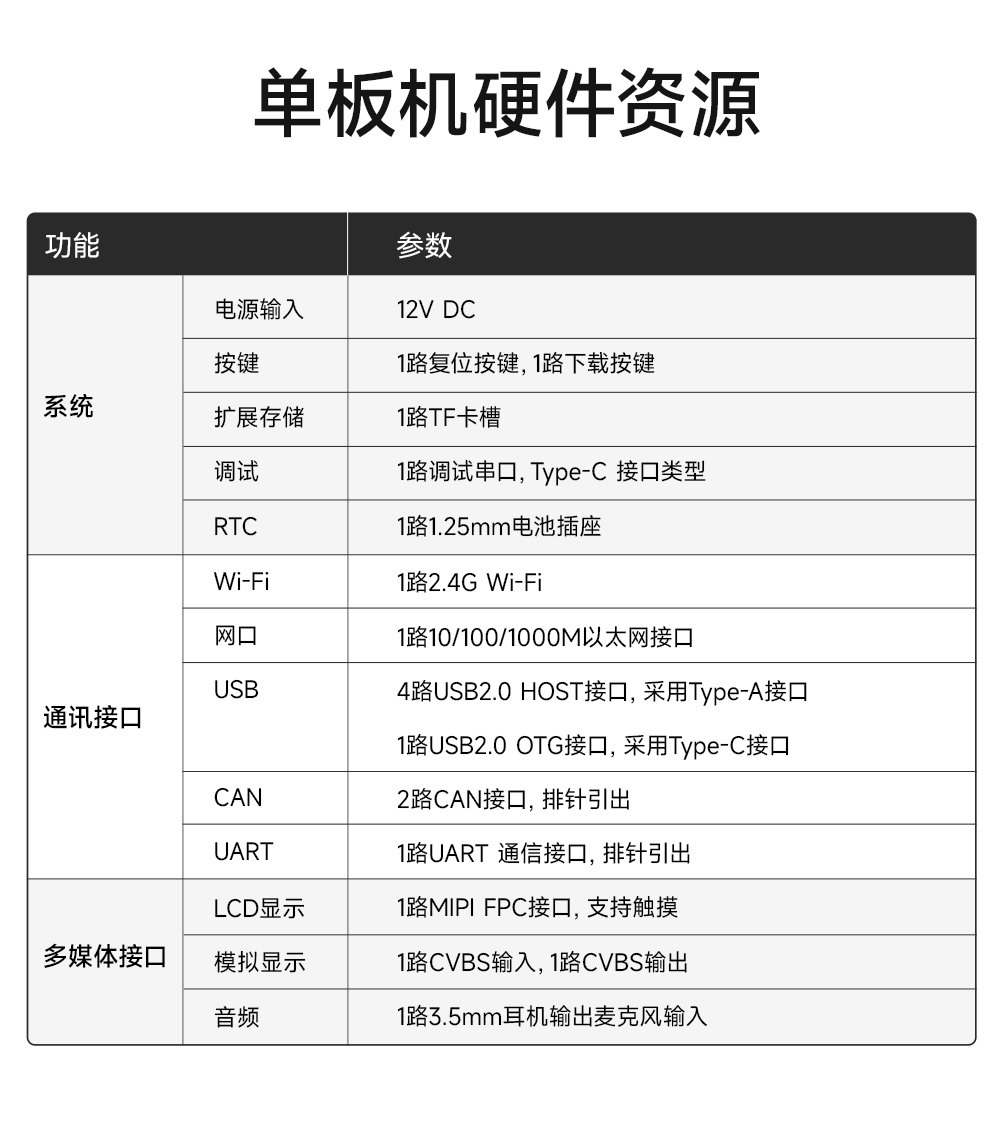

| 電源輸入 | 12V_1A DC輸入 | |

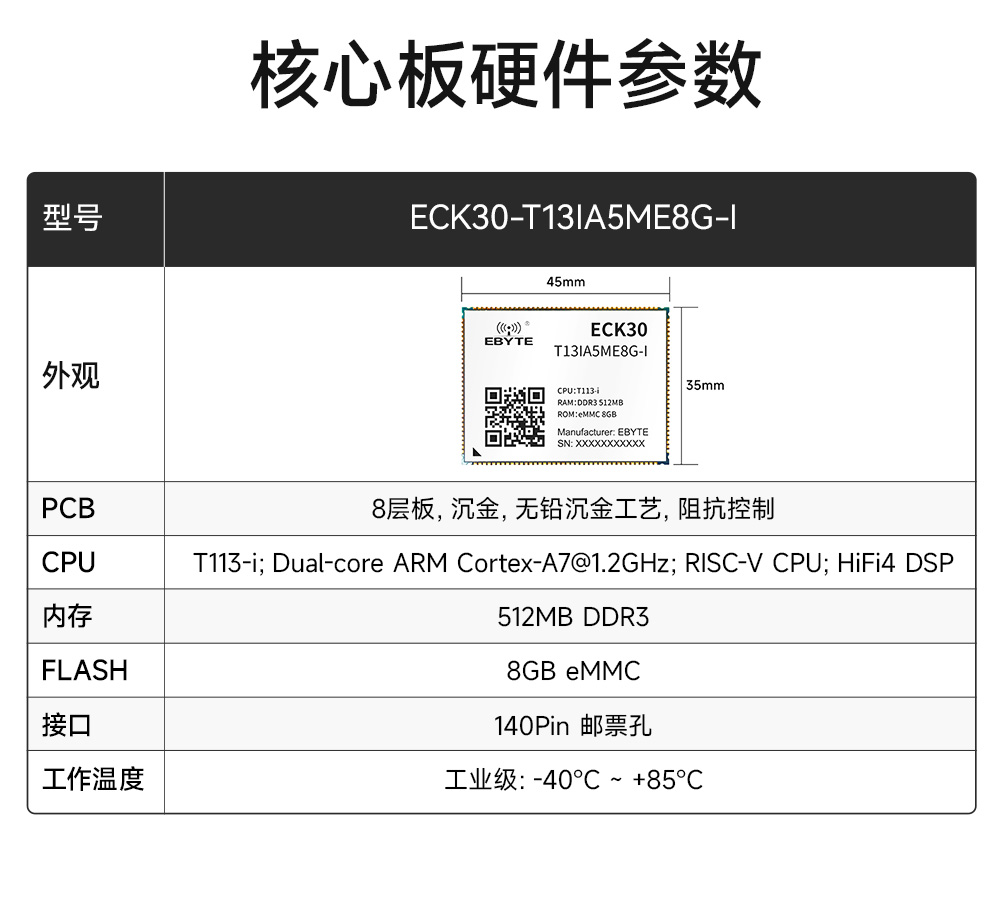

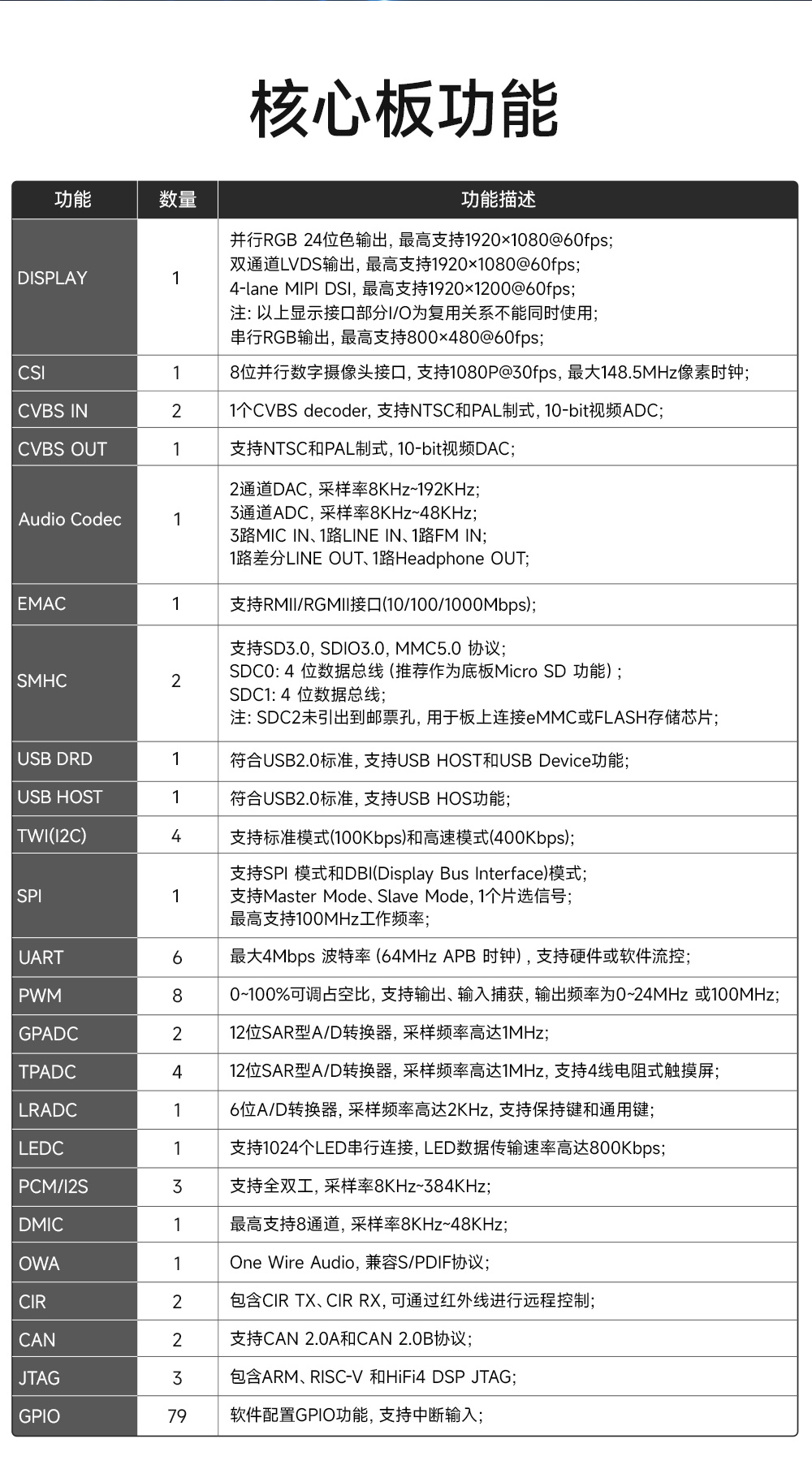

| 處理器 | 全志T113-i處理器：Dual Arm Cortex-A7 core，1.2GHz；玄鐵C906 RISC-V(64bit)，1008MHz；HiFi4 DSP，1.2GHz； | |
| 存儲 | 內存 | 512MB，DDR3； |
| FLASH | 8GB，eMMC； | |

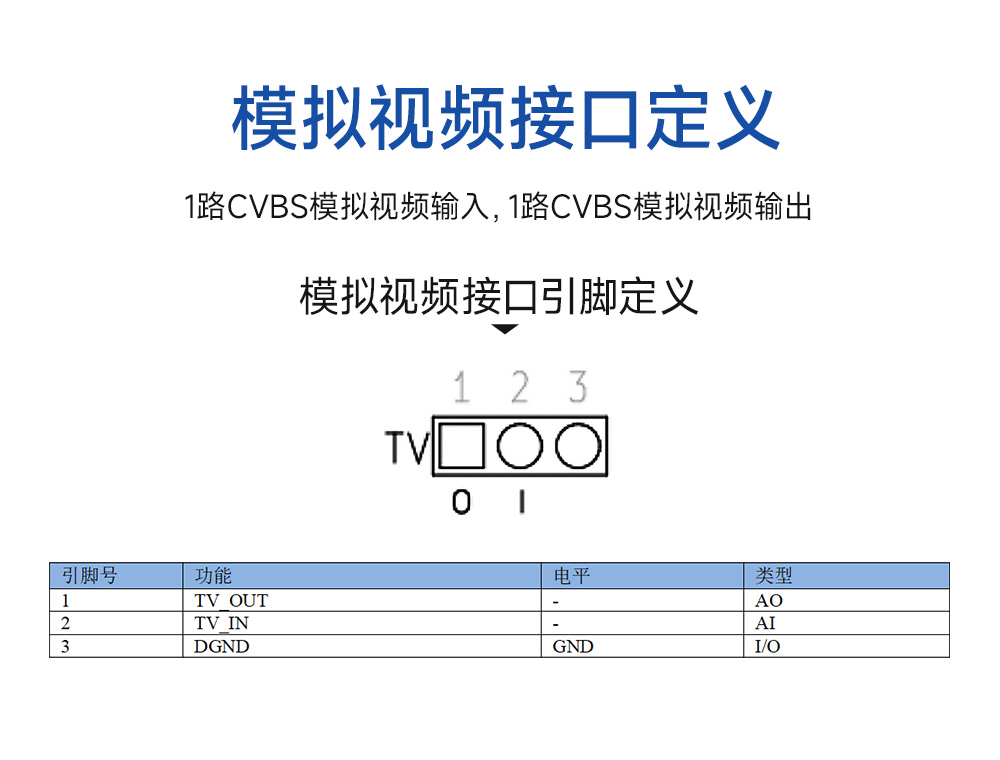

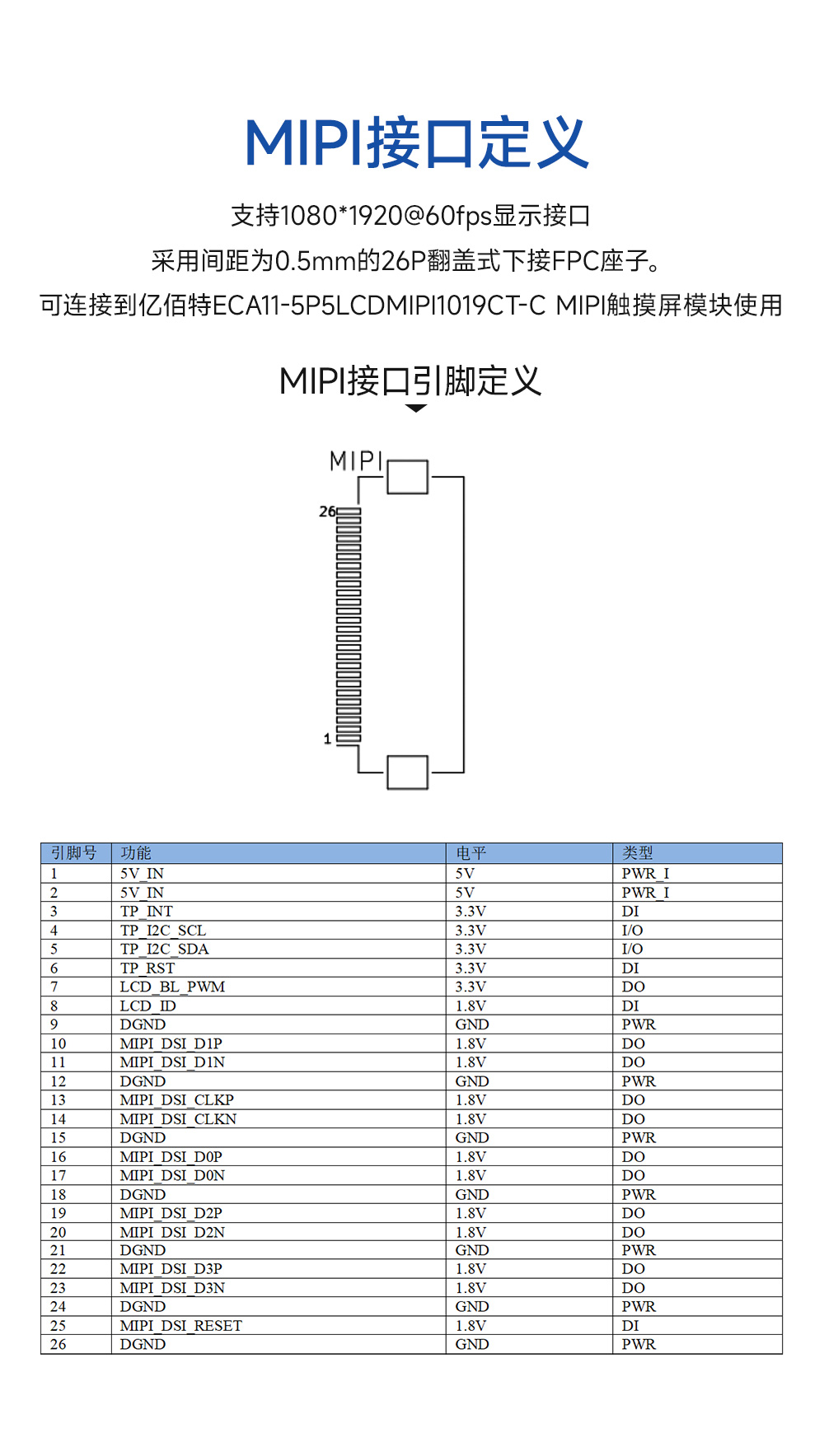

| 顯示 | 1路26Pin FPC MIPI顯示接口，支持4-lane，最大分辨率支持1080P（1920×1080@60fps），支持觸摸屏； 1路CVBS輸出，支持NTSC和PAL制式； 1路CVBS輸入，支持NTSC和PAL制式； | |
| USB HOST | 4路USB2.0 HOST； | |
| USB OTG | 1路 USB OTG，Type-C 接口類型； | |
| 網口 | 1路10/100/1000M自適應RJ45以太網口； | |
| WiFi | 1路2.4G Wi-Fi； | |
| TF | 1個TF卡槽，支持插拔檢測； | |
| 音頻 | 1路3.5mm音頻接口，支持耳機輸出以及麥克風輸入； | |
| 調試 | 1路調試串口，Type-C 接口類型； | |
| CAN | 2路 CAN接口，擴展接口引出； | |

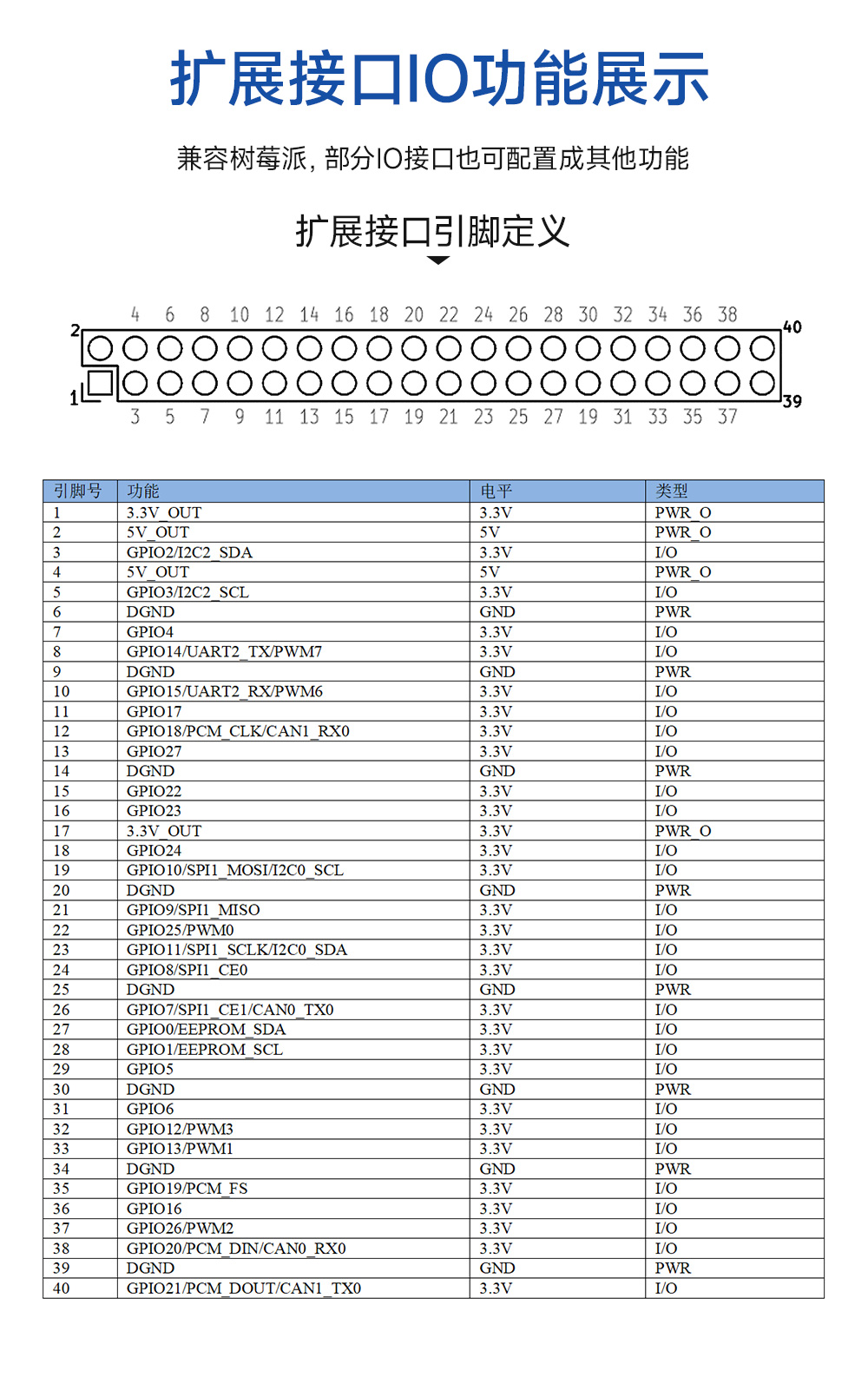

| GPIO | 28路GPIO，與部分功能復用，擴展接口引出； | |
| 串口 | 1路UART通信串口，TTL電平，擴展接口引出； | |
| I2C | 2路I2C，擴展接口引出； | |
| 按鍵 | 1路復位按鍵； 1路FEL下載按鍵； | |
| 指示燈 | 1 個電源指示燈； 1 個運行指示燈； 1 個調試指示燈； | |
| 看門狗 | 支持片內看門狗功能； | |
| RTC | 1路1.25mm RTC電池座； | |
| 電源輸出 | 2路5V 1A電源輸出，擴展接口引出； 2路3.3V 1A電源輸出，擴展接口引出； | |

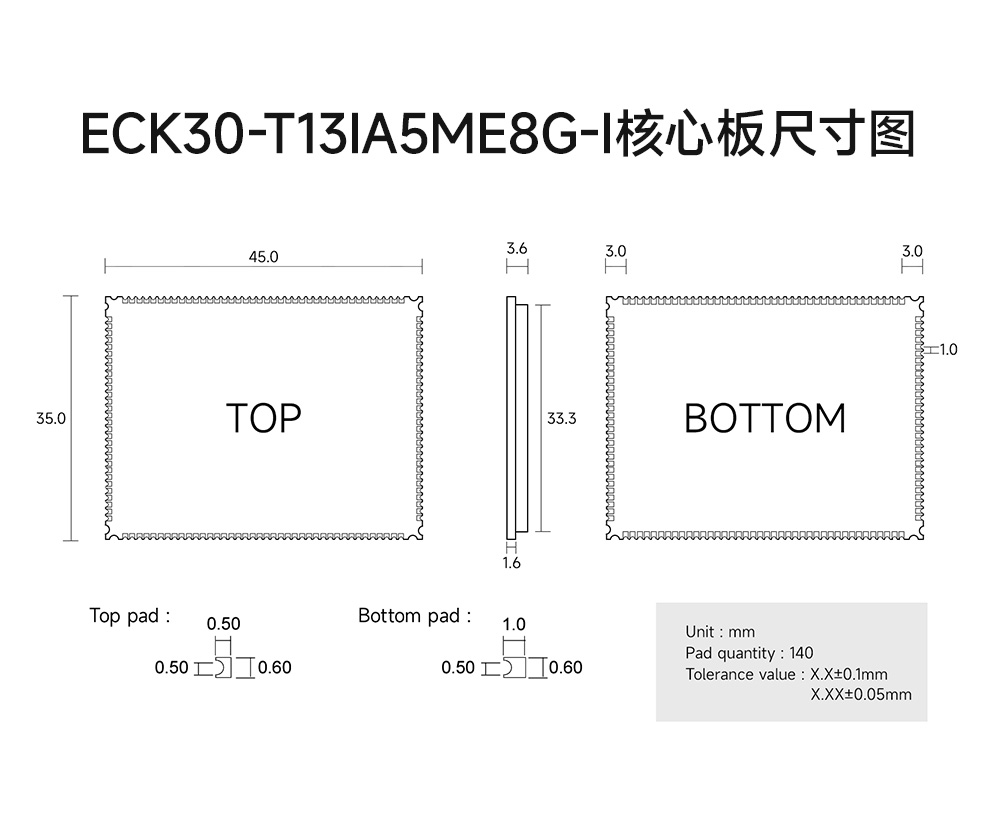

| 核心板引腳號 | T113-I引腳號 | 默認功能 | 電平 | 類型 |
| 1 | J2 | - | 1.8V | AO |
| 2 | A18 | FEL_KEY | 3.3V | DI |
| 3 | N3 | - | 1.8V | I/O |
| 4 | M2 | RESET_KEY | 3.3V | I/O |
| 5 | - | DGND | GND | PWR |
| 6 | E7 | DB_UART_TX | 3.3V | I/O |
| 7 | D7 | DB_UART_RX | 3.3V | I/O |
| 8 | D6 | USB_OTG_ID | 3.3V | I/O |
| 9 | B6 | GPIO0/EEPROM_SAD | 3.3V | I/O |
| 10 | A6 | GPIO1/EEPROM_SCL | 3.3V | I/O |
| 11 | A3 | SDIO_D0 | 3.3V | I/O |
| 12 | B3 | SDIO_CMD1 | 3.3V | I/O |
| 13 | B2 | SDIO_CLK1 | 3.3V | I/O |
| 14 | C6 | CHIP_EN | 3.3V | I/O |
| 15 | D5 | GPIO12/PWM0 | 3.3V | I/O |
| 16 | C5 | RTC_SDA | 3.3V | I/O |
| 17 | B5 | RTC_SCL | 3.3V | I/O |
| 18 | B4 | SDIO_D3 | 3.3V | I/O |
| 19 | A4 | SDIO_D2 | 3.3V | I/O |
| 20 | C3 | SDIO_D1 | 3.3V | I/O |
| 21 | F7 | GPIO26/PWM5 | 3.3V | I/O |
| 22 | D4 | GPIO24 | 3.3V | I/O |
| 23 | E6 | GPIO22 | 3.3V | I/O |
| 24 | F6 | GPIO23 | 3.3V | I/O |
| 25 | - | DGND | GND | PWR |
| 26 | D3 | SDIO_CD_B | 3.3V | I/O |
| 27 | C2 | SDIO_DATA1 | 3.3V | I/O |
| 28 | C1 | SDIO_DATA0 | 3.3V | I/O |
| 29 | D2 | SDIO_CLK | 3.3V | I/O |
| 30 | E2 | SDIO_DATA2 | 3.3V | I/O |
| 31 | D1 | SDIO_CMD | 3.3V | I/O |
| 32 | E3 | SDIO_DATA3 | 3.3V | I/O |
| 33 | - | DGND | GND | PWR |
| 34 | R5 | RGMII_TXD3 | 3.3V | I/O |
| 35 | R4 | RGMII_RXD2 | 3.3V | I/O |
| 36 | T2 | RGMII_TXD0 | 3.3V | I/O |
| 37 | T3 | RGMII_TXD1 | 3.3V | I/O |
| 38 | R1 | RGMII_TXCTRL | 3.3V | I/O |
| 39 | R2 | RGMII_RESET | 3.3V | I/O |
| 40 | R3 | RGMII_MDC | 3.3V | I/O |
| 41 | P2 | RGMII_MDIO | 3.3V | I/O |
| 42 | P3 | GPIO17 | 3.3V | I/O |
| 43 | N1 | RGMII_TXD2 | 3.3V | I/O |
| 44 | N4 | RGMII_RXD3 | 3.3V | I/O |
| 45 | N5 | RGMII_RXCK | 3.3V | I/O |
| 46 | N6 | GPIO3/I2C3_SCL | 3.3V | I/O |
| 47 | M6 | GPIO2/I2C3_SDA | 3.3V | I/O |
| 48 | V1 | RGMII_RXCTRL | 3.3V | I/O |
| 49 | U1 | RGMII_RXD0 | 3.3V | I/O |
| 50 | U2 | RGMII_RXD1 | 3.3V | I/O |
| 51 | U3 | RGMII_TXCK | 3.3V | I/O |
| 52 | - | DGND | GND | PWR |
| 53 | G15 | GPIO14/UART1_TX/PWM5 | 3.3V | I/O |
| 54 | G16 | GPIO15/UART1_RX/PWM6 | 3.3V | I/O |
| 55 | F17 | I2C_SCL_TP | 3.3V | I/O |
| 56 | F15 | I2C_SDA_TP | 3.3V | I/O |
| 57 | F16 | RUN_LED | 3.3V | I/O |
| 58 | M16 | GPIO7/SPI1_CE1/CAN0_TX0 | 3.3V | I/O |
| 59 | M15 | GPIO20/PCM_DIN/CAN0_RX0 | 3.3V | I/O |
| 60 | K16 | GPIO21/PCM_DOUT/CAN1_TX0 | 3.3V | I/O |
| 61 | K15 | GPIO18/PCM_CLK/CAN1_RX0 | 3.3V | I/O |
| 62 | K17 | GPIO19/PCM FS | 3.3V | I/O |
| 63 | J15 | GPIO4 | 3.3V | I/O |
| 64 | J16 | GPIO6 | 3.3V | I/O |
| 65 | J17 | GPIO5 | 3.3V | I/O |
| 66 | - | DGND | GND | PWR |
| 67 | W19 | MIPI_DSI_D0P | 3.3V | I/O |
| 68 | V20 | MIPI_DSI_D0N | 3.3V | I/O |
| 69 | V19 | MIPI_DSI_D1P | 3.3V | I/O |
| 70 | U20 | MIPI_DSI_D1N | 3.3V | I/O |
| 71 | - | DGND | GND | PWR |
| 72 | U19 | MIPI_DSI_CLKP | 3.3V | I/O |
| 73 | U18 | MIPI_DSI_CLKN | 3.3V | I/O |
| 74 | T19 | MIPI_DSI_D2P | 3.3V | I/O |
| 75 | T18 | MIPI_DSI_D2N | 3.3V | I/O |
| 76 | R20 | MIPI_DSI_D3P | 3.3V | I/O |
| 77 | R19 | MIPI_DSI_D3N | 3.3V | I/O |
| 78 | - | DGND | GND | PWR |
| 79 | T17 | GPIO8/SPI1_CE0 | 3.3V | I/O |
| 80 | R17 | GPIO11/SPI1_SCLK | 3.3V | I/O |
| 81 | P19 | GPIO10/SPI1_MOSI | 3.3V | I/O |
| 82 | P18 | GPIO9/SPI1_MISO | 3.3V | I/O |
| 83 | N17 | GPIO27 | 3.3V | I/O |
| 84 | N16 | GPIO16 | 3.3V | I/O |
| 85 | - | DGND | GND | PWR |
| 86 | N20 | GPIO25/PWM0 | 3.3V | I/O |
| 87 | N19 | GPIO13/PWM1 | 3.3V | I/O |
| 88 | M19 | LCD1_BL_PWM2 | 3.3V | I/O |
| 89 | M18 | MIPI_DSI_RESET | 3.3V | I/O |
| 90 | V18 | TP_INT_L | 3.3V | I/O |
| 91 | W18 | TP_RST_L | 3.3V | I/O |
| 92 | - | DGND | GND | PWR |
| 93 | C17 | - | - | AI |
| 94 | B17 | - | - | AI |
| 95 | C16 | - | - | AI |
| 96 | B16 | - | - | AI |
| 97 | - | AGND | AGND_AU_DIO | PWR |
| 98 | E16 | - | - | AO |
| 99 | A17 | MIC_DET | - | AI |
| 100 | D20 | MICIN1P | - | AI |
| 101 | D19 | MICIN1N | - | AI |
| 102 | E15 | - | - | AI |
| 103 | D15 | - | - | AI |
| 104 | D17 | - | - | AI |
| 105 | D16 | - | - | AI |
| 106 | - | AGND | AGND_AU_DIO | PWR |
| 107 | B14 | - | - | AO |
| 108 | C14 | - | - | AO |
| 109 | B15 | - | - | AO |
| 110 | C15 | - | - | AO |
| 111 | E17 | HBIAS | - | AO |
| 112 | A13 | HP_DET | - | AI |
| 113 | D13 | HPOUTR | - | AO |
| 114 | E13 | HPOUTFB | - | AO |
| 115 | F13 | HPOUTL | - | AO |
| 116 | - | DGND | GND | PWR |
| 117 | E19 | - | - | AO |
| 118 | C9 | - | - | AI |
| 119 | B9 | - | - | AI |
| 120 | - | DGND | GND | PWR |
| 121 | B12 | - | - | AI |
| 122 | C13 | SARADC_VIN2_LCD_ID | - | AI |
| 123 | B13 | - | - | AI |
| 124 | C12 | - | - | AI |
| 125 | A11 | - | - | AI |
| 126 | B11 | - | - | AI |
| 127 | C11 | - | - | AI |
| 128 | - | DGND | GND | PWR |
| 129 | A8 | USB_HOST_DP | - | I/O |
| 130 | B8 | USB_HOST_DN | - | I/O |
| 131 | - | DGND | GND | PWR |
| 132 | B7 | USB_OTG_DP | - | I/O |
| 133 | C7 | USB_OTG_DN | - | I/O |
| 134 | - | DGND | GND | PWR |
| 135 | - | VOUT | 3.3V | PWR |
| 136 | - | VOUT | 1.8V | PWR |
| 137 | - | DGND | GND | PWR |
| 138 | - | DGND | GND | PWR |
| 139 | - | VOUT | 5V | PWR |
| 140 | - | VOUT | 5V | PWR |
