處理器型號：T113-S
處理器主頻：1.2GHz
內存容量：256MB
存儲容量：8GB

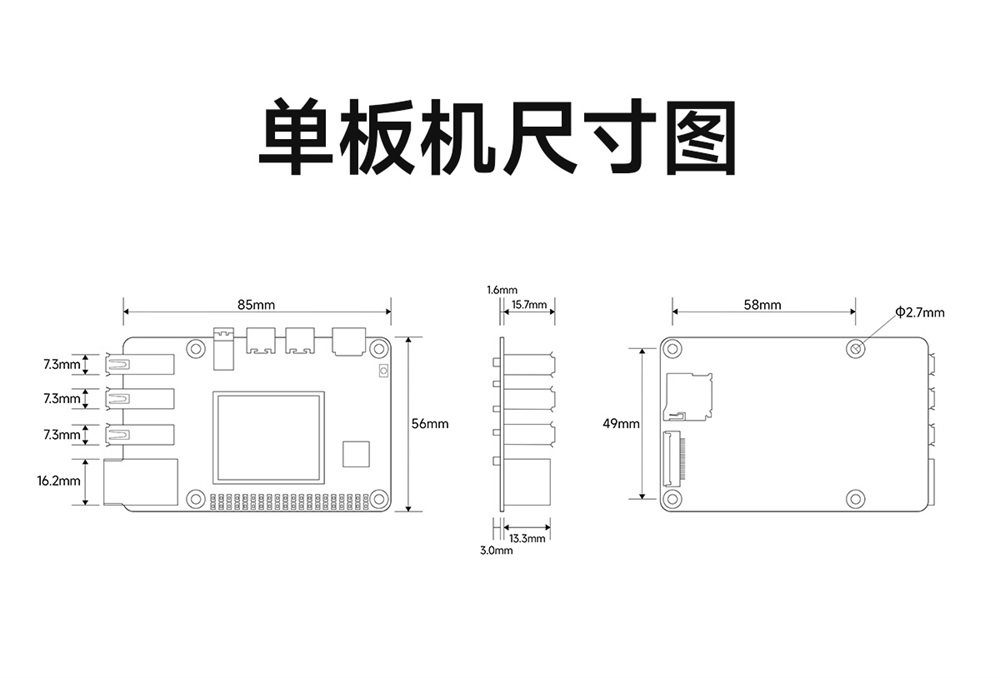

產品尺寸：85*56mm
產品重量：46g ± 5g

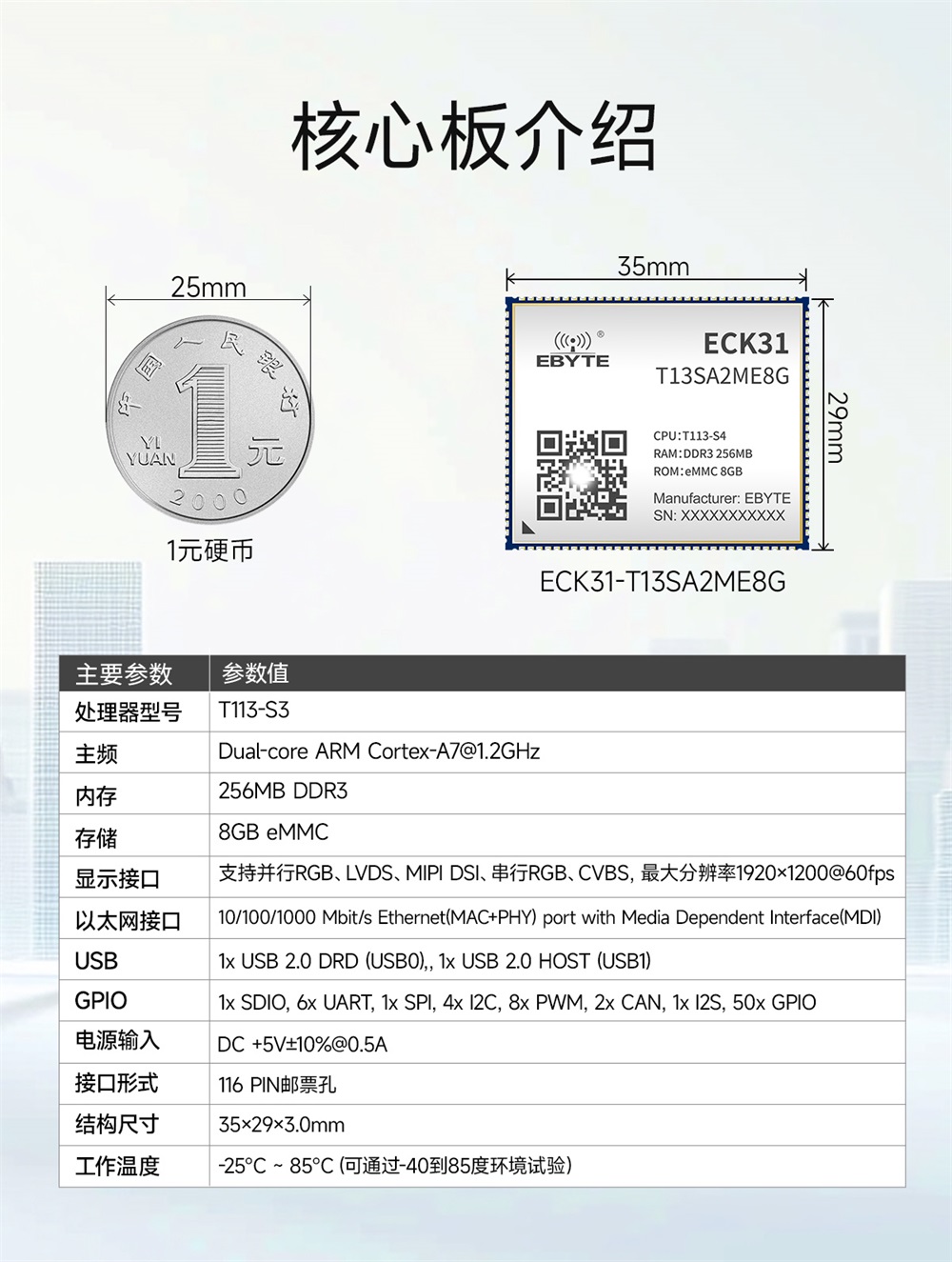

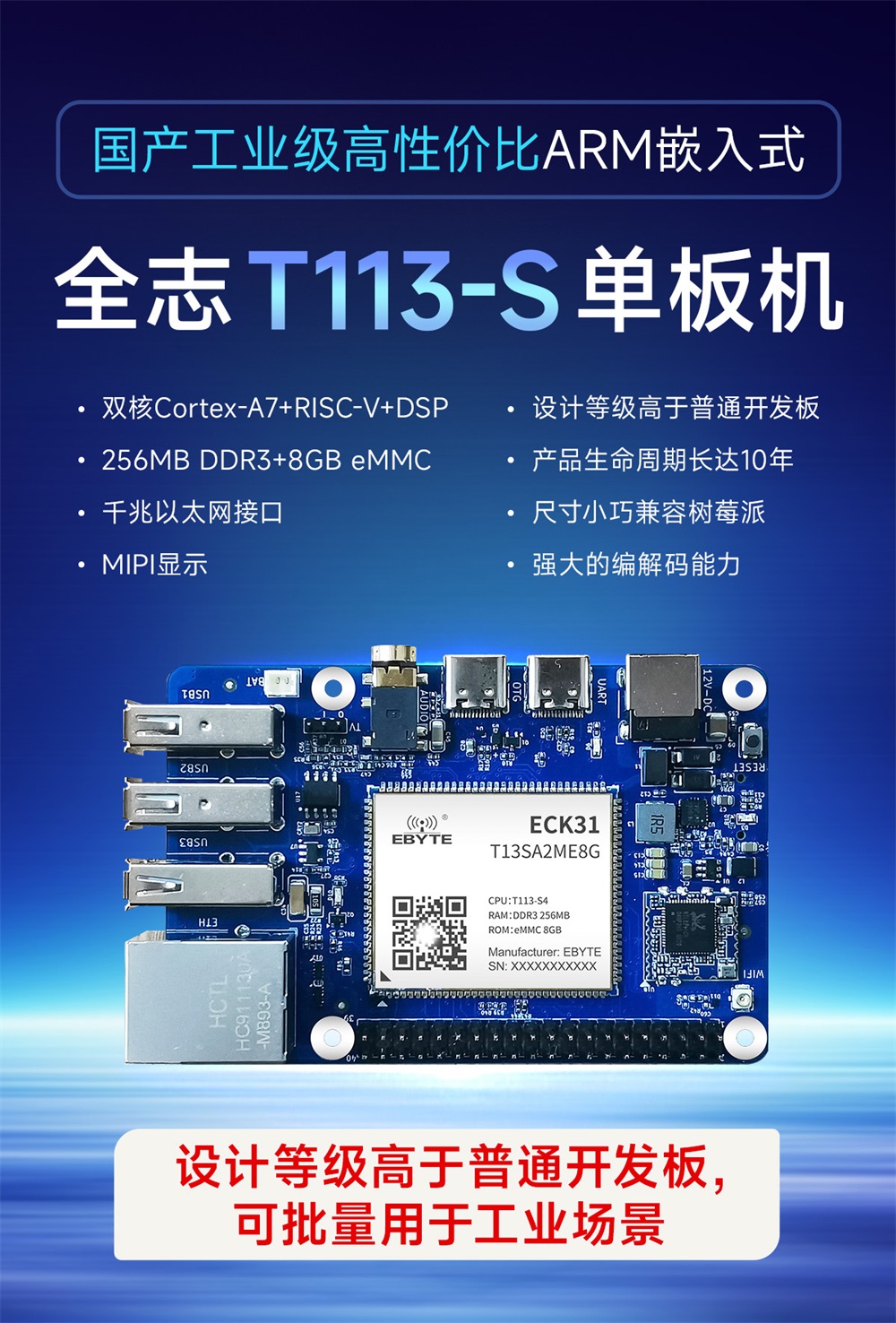

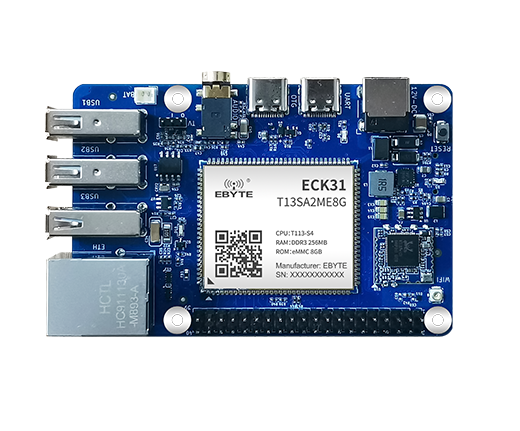

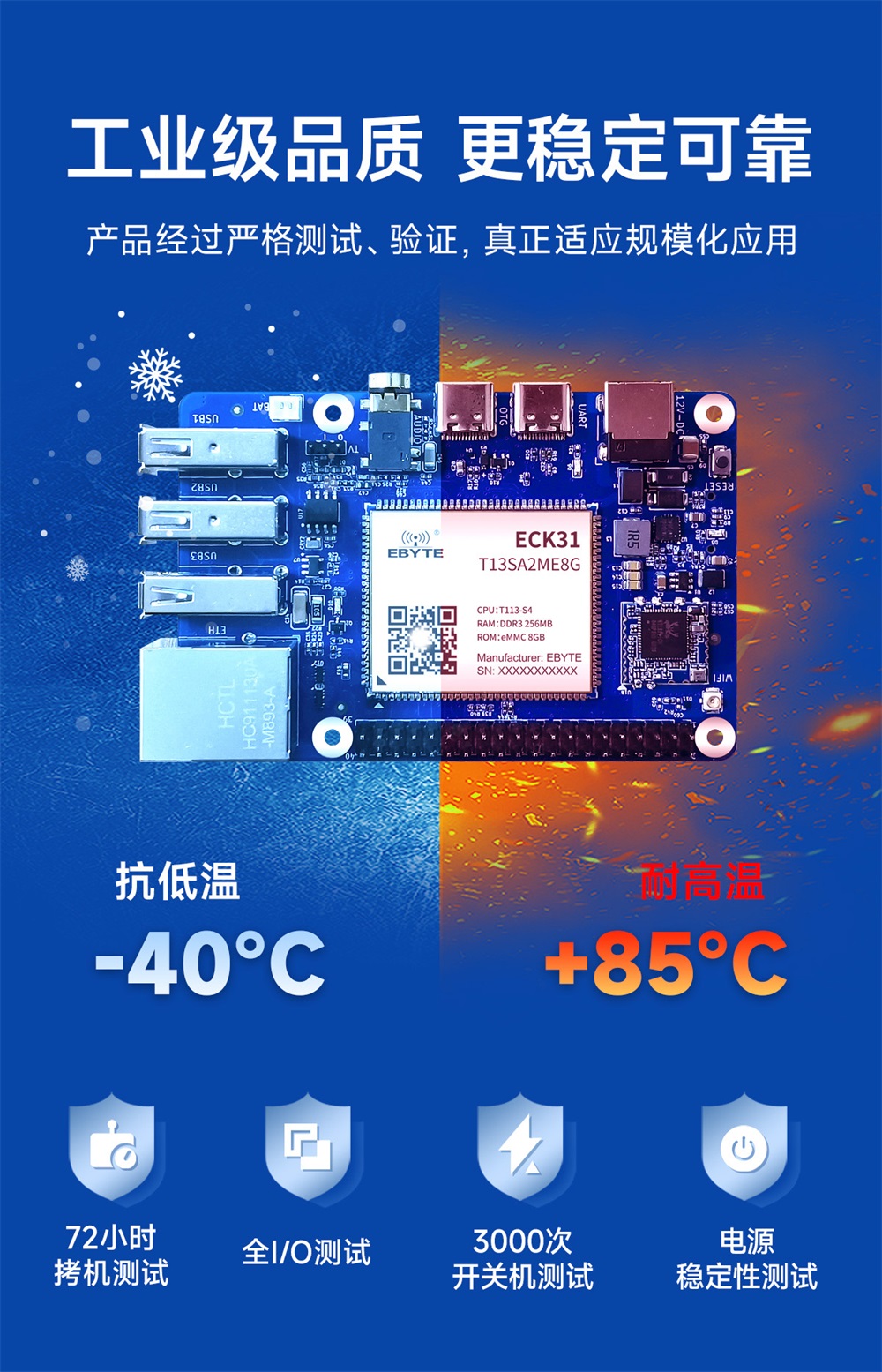

產品簡介：ECB31-P4T13SA2ME8G是億佰特基于全志T113-S系列處理器推出高性價比工業級單板機，單板機由核心板ECK31-T13SA2ME8G和底板組成，核心板與底板采用郵票孔焊接方式組合在一起，外形尺寸兼容樹莓派。設計等級高于普通開發板，可批量用于工業場景。

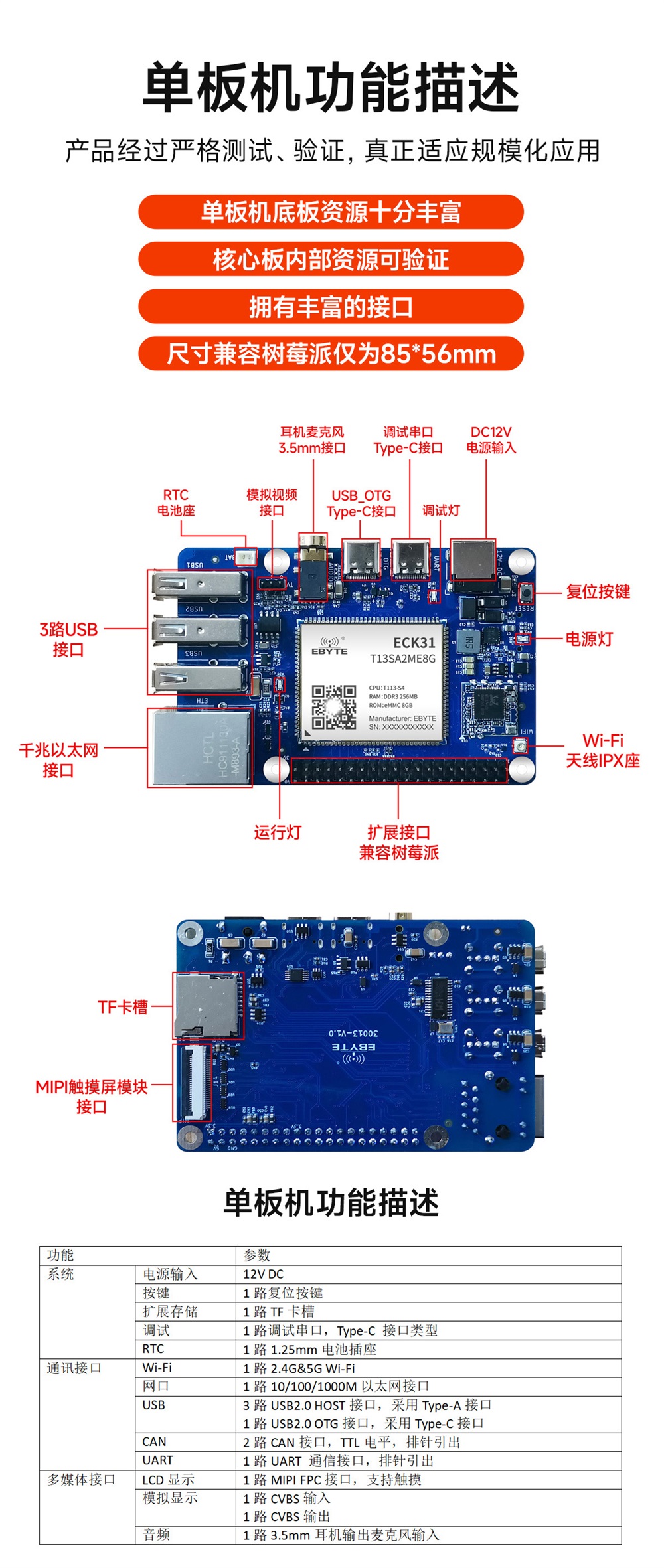

| 電源輸入 | 12V_1A DC輸入 | |
| 處理器 | 全志T113-S處理器：Dual Arm Cortex-A7 core，1.2GHz；RISC-V；HiFi4 DSP ； | |
| 存儲 | 內存 | 256MB，DDR3； |
| FLASH | 8GB，eMMC； | |

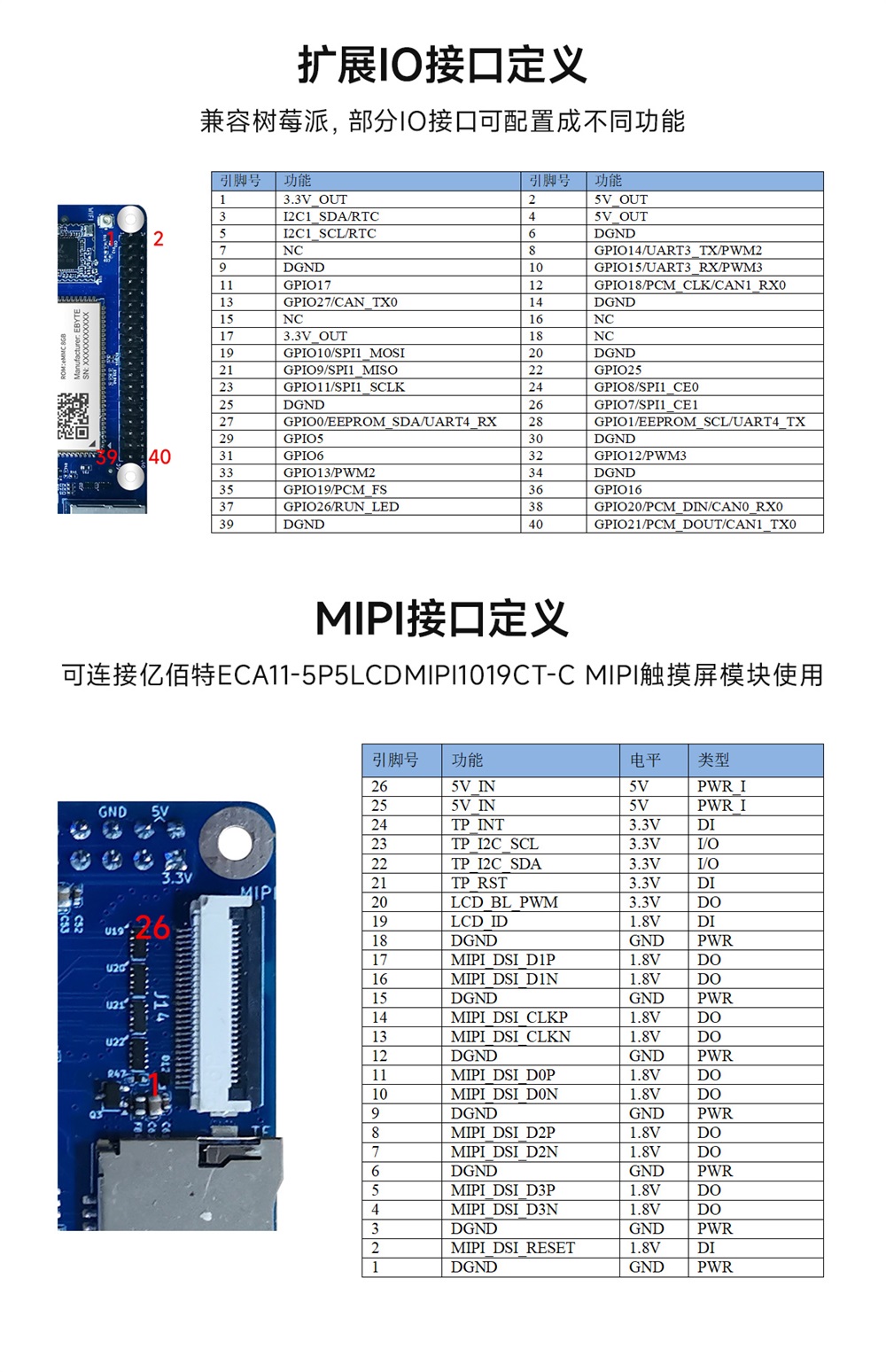

| 顯示 | 1路26Pin FPC MIPI顯示接口，支持4-lane，最大分辨率支持1080P（1920×1080@60fps），支持觸摸屏； | |

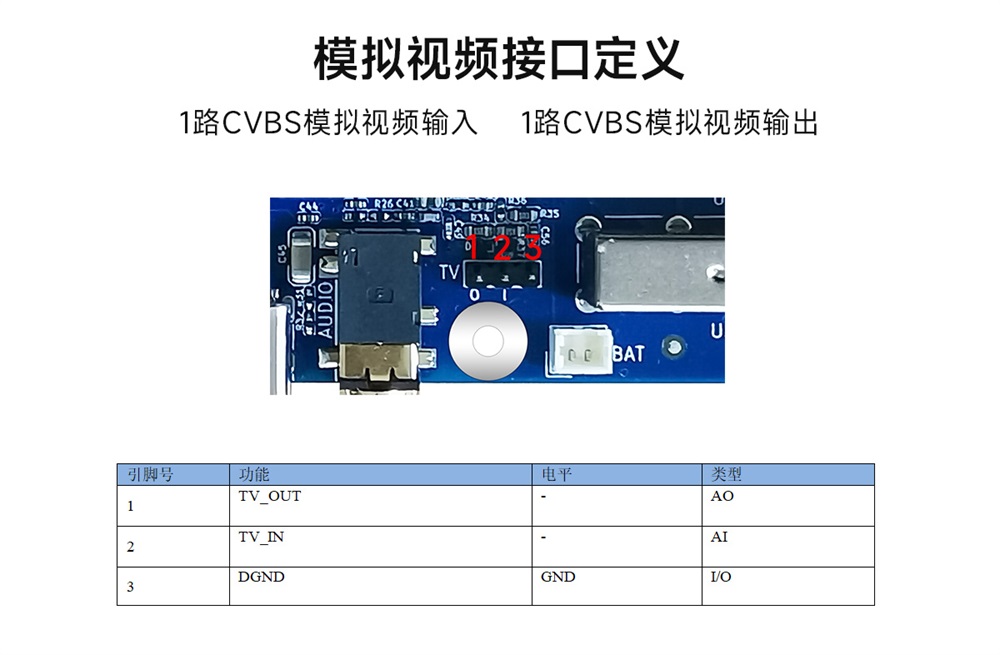

| 1路CVBS輸出，支持NTSC和PAL制式； | ||
| 1路CVBS輸入，支持NTSC和PAL制式； | ||
| USB HOST | 3路USB2.0 HOST； | |
| USB OTG | 1路USB OTG，Type-C 接口類型； | |
| 網口 | 1路10/100/1000M自適應RJ45以太網口； | |
| WiFi | 1路2.4G &5G Wi-Fi； | |
| TF | 1個TF卡槽，支持插拔檢測； | |
| 音頻 | 1路3.5mm音頻接口，支持耳機輸出以及麥克風輸入； | |
| 調試 | 1路調試串口，Type-C 接口類型； | |
| CAN | 2路 CAN接口，TTL電平，擴展接口引出； | |
| GPIO | 28路GPIO，與部分功能復用，擴展接口引出； | |
| 串口 | 1路UART通信串口，TTL電平，擴展接口引出； | |
| I2C | 2路I2C，擴展接口引出； | |
| 按鍵 | 1路復位按鍵； | |
| 指示燈 | 1 個電源指示燈； | |
| 1 個運行指示燈； | ||
| 1 個調試指示燈； | ||
| 看門狗 | 支持片內看門狗功能； | |
| RTC | 1路1.25mm RTC電池座； | |
| 電源輸出 | 2路5V 1A電源輸出，擴展接口引出； | |
| 2路3.3V 1A電源輸出，擴展接口引出； | ||
| 核心板引腳號 | T113-S引腳號 | 默認功能 | 電平/電源軌 | 類型 |
| 1 | / | DGND | GND | PWR |
| 2 | 31 | PE13_31 | 3.3V/VCCIO | I/O |
| 3 | 32 | PE12_32 | 3.3V/VCCIO | I/O |
| 4 | 33 | PE3_33 | 3.3V/VCCIO | I/O |
| 5 | 35 | PE2_35 | 3.3V/VCCIO | I/O |
| 6 | 37 | PE10_37 | 3.3V/VCCIO | I/O |
| 7 | 36 | PE11_36 | 3.3V/VCCIO | I/O |
| 8 | / | DGND | GND | PWR |
| 9 | 38 | PE9_38 | 3.3V/VCCIO | I/O |
| 10 | 39 | PE8_39 | 3.3V/VCCIO | I/O |
| 11 | 40 | PE7_40 | 3.3V/VCCIO | I/O |
| 12 | 41 | PE6_41 | 3.3V/VCCIO | I/O |
| 13 | / | DGND | GND | PWR |
| 14 | 42 | PE5_42 | 3.3V/VCCIO | I/O |
| 15 | 43 | PE4_43 | 3.3V/VCCIO | I/O |
| 16 | 45 | PE1_45 | 3.3V/VCCIO | I/O |
| 17 | 44 | PE0_44 | 3.3V/VCCIO | I/O |
| 18 | / | DGND | GND | PWR |
| 19 | 52 | PD22_52 | 3.3V/VCCIO | I/O |
| 20 | 53 | PD21_53 | 3.3V/VCCIO | I/O |
| 21 | 54 | PD20_54 | 3.3V/VCCIO | I/O |
| 22 | / | DGND | GND | PWR |
| 23 | 55 | PD0_55 | 3.3V/VCCIO | I/O |
| 24 | 56 | PD1_56 | 3.3V/VCCIO | I/O |
| 25 | 57 | PD2_57 | 3.3V/VCCIO | I/O |
| 26 | 58 | PD3_58 | 3.3V/VCCIO | I/O |
| 27 | / | DGND | GND | PWR |
| 28 | 59 | PD4_59 | 3.3V/VCCIO | I/O |
| 29 | 60 | PD5_60 | 3.3V/VCCIO | I/O |
| 30 | 61 | PD6_61 | 3.3V/VCCIO | I/O |
| 31 | 62 | PD7_62 | 3.3V/VCCIO | I/O |
| 32 | / | DGND | GND | PWR |
| 33 | / | DGND | GND | PWR |
| 34 | 63 | PD8_63 | 3.3V/VCCIO | I/O |
| 35 | 64 | PD9_64 | 3.3V/VCCIO | I/O |
| 36 | 67 | PD10_67 | 3.3V/VCCIO | I/O |
| 37 | 68 | PD11_68 | 3.3V/VCCIO | I/O |
| 38 | / | DGND | GND | PWR |
| 39 | 69 | PD13_69 | 3.3V/VCCIO | I/O |
| 40 | 70 | PD12_70 | 3.3V/VCCIO | I/O |
| 41 | 71 | PD14_71 | 3.3V/VCCIO | I/O |
| 42 | 72 | PD15_72 | 3.3V/VCCIO | I/O |
| 43 | / | DGND | GND | PWR |
| 44 | 73 | PD16_73 | 3.3V/VCCIO | I/O |
| 45 | 74 | PD17_74 | 3.3V/VCCIO | I/O |
| 46 | 75 | PD18_75 | 3.3V/VCCIO | I/O |
| 47 | 76 | PD19_76 | 3.3V/VCCIO | I/O |
| 48 | / | DGND | GND | PWR |
| 49 | 78 | TVOUT0_78 | 1.8V/LDOA | AO |
| 50 | / | DGND | GND | PWR |
| 51 | 79 | PB7_79 | 3.3V/VCCIO | I/O |
| 52 | 80 | PB6_80 | 3.3V/VCCIO | I/O |
| 53 | 82 | PB5_82 | 3.3V/VCCIO | I/O |
| 54 | 84 | PB4_84 | 3.3V/VCCIO | I/O |
| 55 | 85 | PB3_85 | 3.3V/VCCIO | I/O |
| 56 | 86 | PB2_86 | 3.3V/VCCIO | I/O |
| 57 | / | NC | / | / |
| 58 | / | DGND | GND | PWR |
| 59 | / | DGND | GND | PWR |
| 60 | 87 | MICIN3P_87 | 1.8V/AVCC | AI |
| 61 | 88 | MICIN3N_88 | 1.8V/AVCC | AI |
| 62 | 93 | FMINR_93 | 1.8V/AVCC | AI |
| 63 | 94 | FMINL_94 | 1.8V/AVCC | AI |
| 64 | 95 | LINEINR_95 | 1.8V/AVCC | AI |
| 65 | 96 | LINEINL_96 | 1.8V/AVCC | AI |
| 66 | / | AUD_AGND | AGND | PWR |
| 67 | 98 | HPOUTR_98 | 1.8V/AVCC | AO |
| 68 | 99 | HPOUTL_99 | 1.8V/AVCC | AO |
| 69 | 100 | HPOUTFB_100 | 1.8V/AVCC | AI |
| 70 | / | AUD_AGND | AGND | PWR |
| 71 | 101 | GPADC0_101 | 1.8V/AVCC | AI |
| 72 | 102 | TP_X1_102 | 1.8V/AVCC | AI |
| 73 | 103 | TP_X2_103 | 1.8V/AVCC | AI |
| 74 | 104 | TP_Y1_104 | 1.8V/AVCC | AI |
| 75 | 105 | TP_Y2_105 | 1.8V/AVCC | AI |
| 76 | 108 | TVIN0_108 | 1.8V/AVCC | AI |
| 77 | 109 | TVIN1_109 | 1.8V/AVCC | AI |
| 78 | / | DGND | GND | PWR |
| 79 | 112 | USB1_DP_112 | 3.3V/VCCIO | I/O |
| 80 | 113 | USB1_DM_113 | 3.3V/VCCIO | I/O |
| 81 | / | DGND | GND | PWR |
| 82 | 114 | USB0_DM_114 | 3.3V/VCCIO | I/O |
| 83 | 115 | USB0_DP_115 | 3.3V/VCCIO | I/O |
| 84 | / | DGND | GND | PWR |
| 85 | / | ETH_LED0G | 3.3V/VCCIO | I/O |
| 86 | / | ETH_LED1Y | 3.3V/VCCIO | I/O |
| 87 | / | NC | / | / |
| 88 | / | NC | / | / |
| 89 | / | NC | / | / |
| 90 | / | DGND | GND | PWR |
| 91 | / | DGND | GND | PWR |
| 92 | / | ETH_MDIP0 | 3.3V/VCCIO | I/O |
| 93 | / | ETH_MDIN0 | 3.3V/VCCIO | I/O |
| 94 | / | ETH_MDIP1 | 3.3V/VCCIO | I/O |
| 95 | / | ETH_MDIN1 | 3.3V/VCCIO | I/O |
| 96 | / | DGND | GND | PWR |
| 97 | / | ETH_MDIP2 | 3.3V/VCCIO | I/O |
| 98 | / | ETH_MDIN2 | 3.3V/VCCIO | I/O |
| 99 | / | ETH_MDIP3 | 3.3V/VCCIO | I/O |
| 100 | / | ETH_MDIN3 | 3.3V/VCCIO | I/O |
| 101 | / | DGND | GND | PWR |
| 102 | 7 | PF0_7 | 3.3V/VCCIO | I/O |
| 103 | 8 | PF1_8 | 3.3V/VCCIO | I/O |
| 104 | 9 | PF2_9 | 3.3V/VCCIO | I/O |
| 105 | / | DGND | GND | PWR |
| 106 | 10 | PF3_10 | 3.3V/VCCIO | I/O |
| 107 | 11 | PF4_11 | 3.3V/VCCIO | I/O |
| 108 | 12 | PF5_12 | 3.3V/VCCIO | I/O |
| 109 | 13 | PF6_13 | 3.3V/VCCIO | I/O |
| 110 | / | DGND | GND | PWR |
| 111 | 21 | REFCLK_21 | 1.8V/AVCC | AO |
| 112 | 27 | RESET_27 | 3.3V/VCCIO | I/O |
| 113 | / | 1V8_OUT | 1.8V | PWR |
| 114 | / | 3V3_OUT | 3.3V | PWR |
| 115 | / | V5_IN | 5.0V | PWR |
| 116 | / | V5_IN | 5.0V | PWR |
