處理器型號：MCIMX6Y2CVM08AB
處理器主頻：792MHz
內存容量：512MB
工作電壓：DC 12V

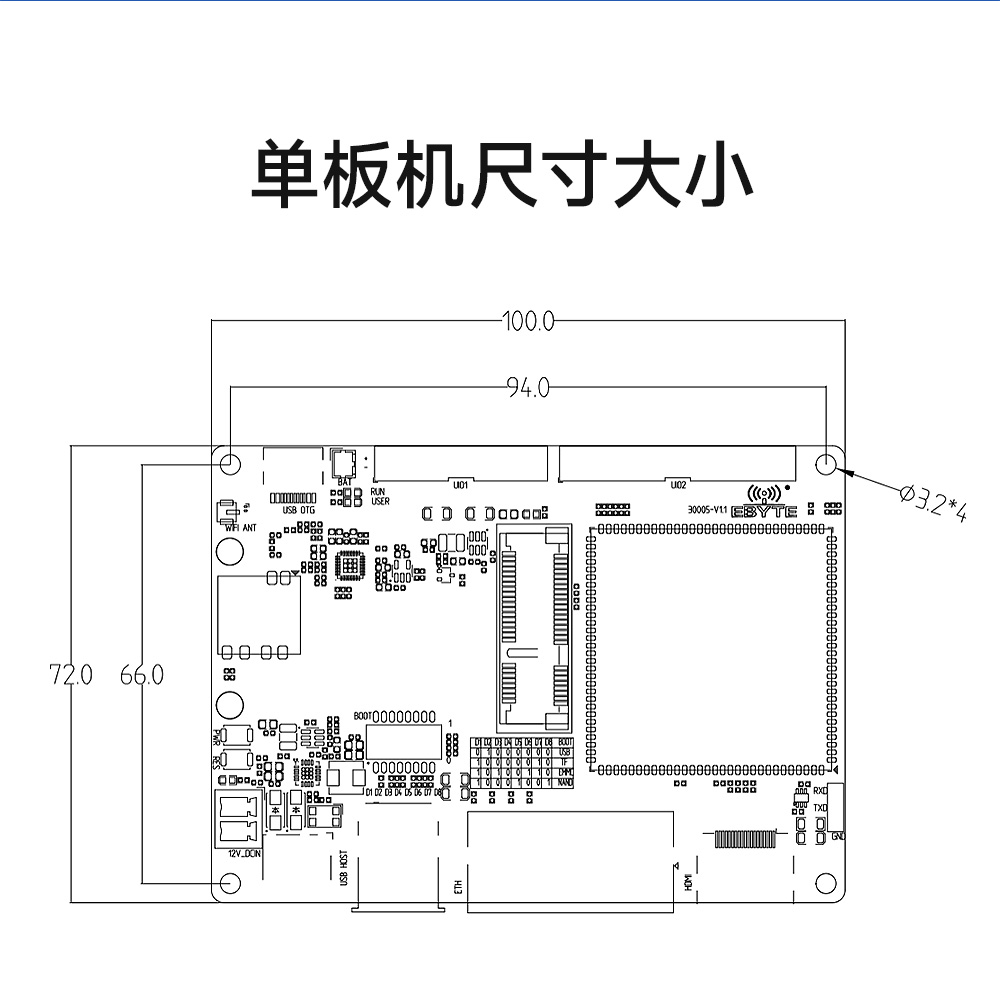

產品尺寸：100*72mm

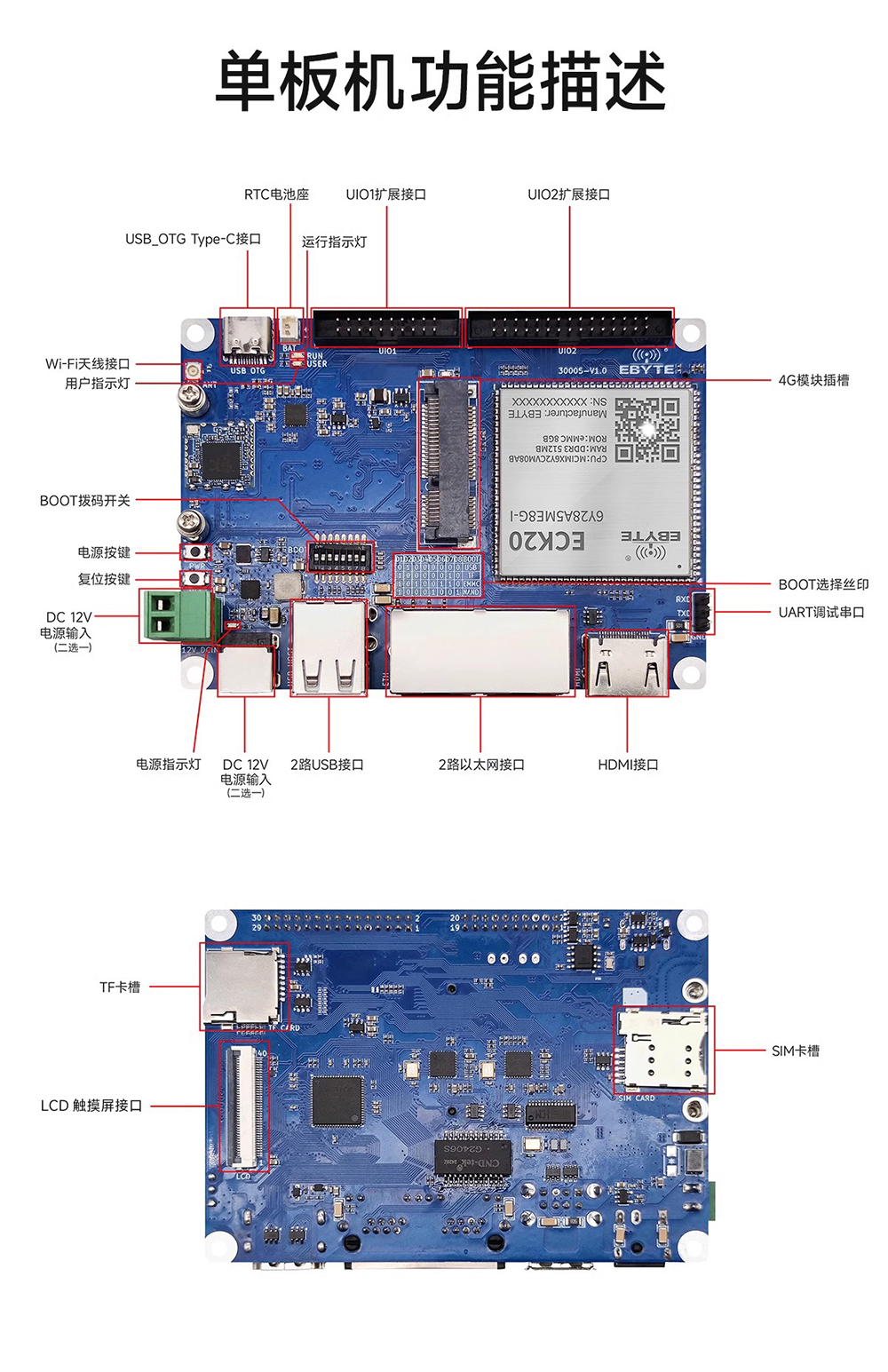

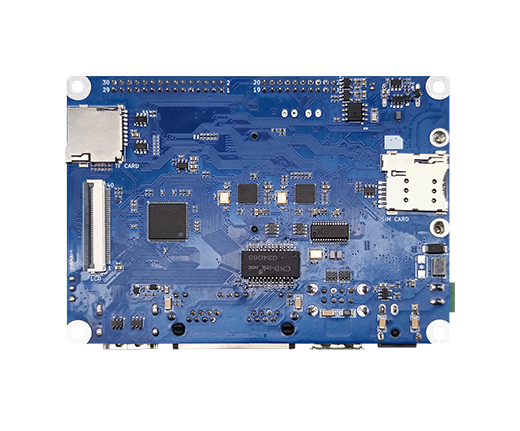

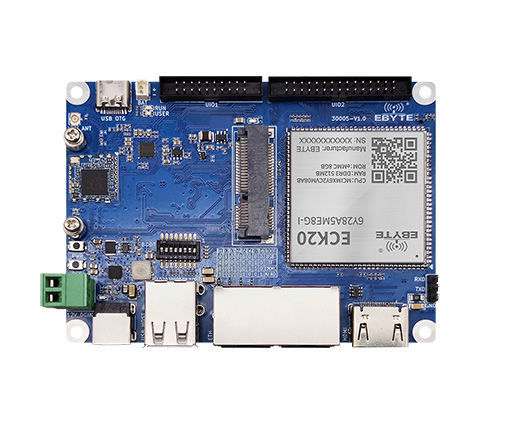

產品簡介：ECB20-6Y28A5ME8G-I是億佰特基于NXP i.MX 6ULL處理器推出高性價比2.5寸單板機ECB20-6Y28A5ME8G-I，單板機由核心板ECK20-6Y28A5ME8G-I和底板采用郵票孔焊接方式組合在一起。單板機支持Linux系統，具有豐富的外設接口。設計等級高于普通開發板，可批量用于工業場景。

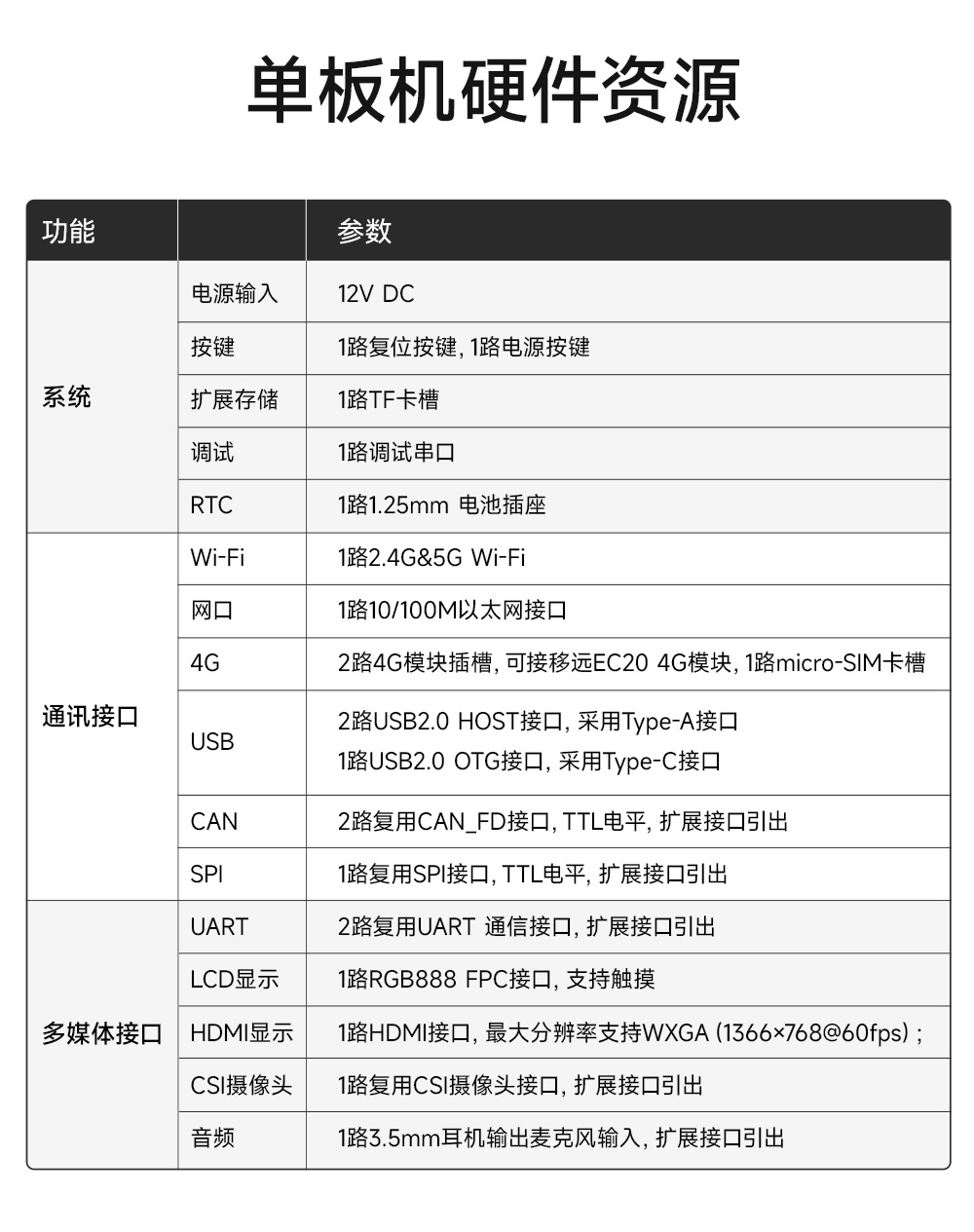

| 電源輸入 | 12V_1A DC輸入； 1路DC圓頭插座，并聯1路3.81 DC鳳凰端子； | |
| 處理器 | MCIMX6Y2CVM08AB； i.MX 6ULL Applications Processors for Industrial； Single Arm Cortex-A7 core, 792MHz； | |
| 存儲 | 內存 | 512MB，DDR3L； |
| FLASH | 8GB，eMMC； | |
| 顯示 | 1路40Pin FPC RGB888顯示接口，最大分辨率支持WXGA（1366×768@60fps），支持觸摸屏和背光調節； | |
1路HDMI接口，最大分辨率支持WXGA（1366×768@60fps）； | ||
| CSI | 1路復用CSI攝像頭接口，擴展接口引出； | |
| USB HOST | 2路USB2.0 HOST； | |
| USB OTG | 1路 USB OTG，Type-C 接口； | |
| 網口 | 2路10/100M自適應RJ45以太網口； | |
| 4G | 預留1路USB信號的MINI-PCIE 4G模塊接口，可用于接移遠EC20/EC25 4G模塊；1路micro-SIM卡槽 | |
| Wi-Fi | 1路2.4GHz&5.8GHz Wi-Fi； | |
| TF | 1個TF卡槽，支持插拔檢測； | |
| 音頻 | 1路耳機輸出，擴展接口引出； 1路麥克風輸入，擴展接口引出； | |
| BOOT | 1路啟動模式撥碼開關； | |
| 調試 | 1路UART調試串口； | |
| UART | 2路復用UART 通信接口，擴展接口引出； | |
| CAN | 2路復用CAN_FD接口，TTL電平，擴展接口引出； | |
| SPI | 1路復用SPI接口，TTL電平，擴展接口引出； | |
| GPIO | 34路復用GPIO，擴展接口引出； | |
| I2C | 2路I2C，擴展接口引出； | |
| 按鍵 | 1路復位按鍵； 1路電源按鍵； | |
| 指示燈 | 1 個電源指示燈； 1 個運行指示燈； 1 個用戶指示燈； | |
| 看門狗 | 支持片內看門狗功能； | |
| RTC | 1路1.25mm RTC電池座； | |
| 電源輸出 | 2路5V 1A電源輸出，擴展接口引出； 2路3.3V 1A電源輸出，擴展接口引出； | |

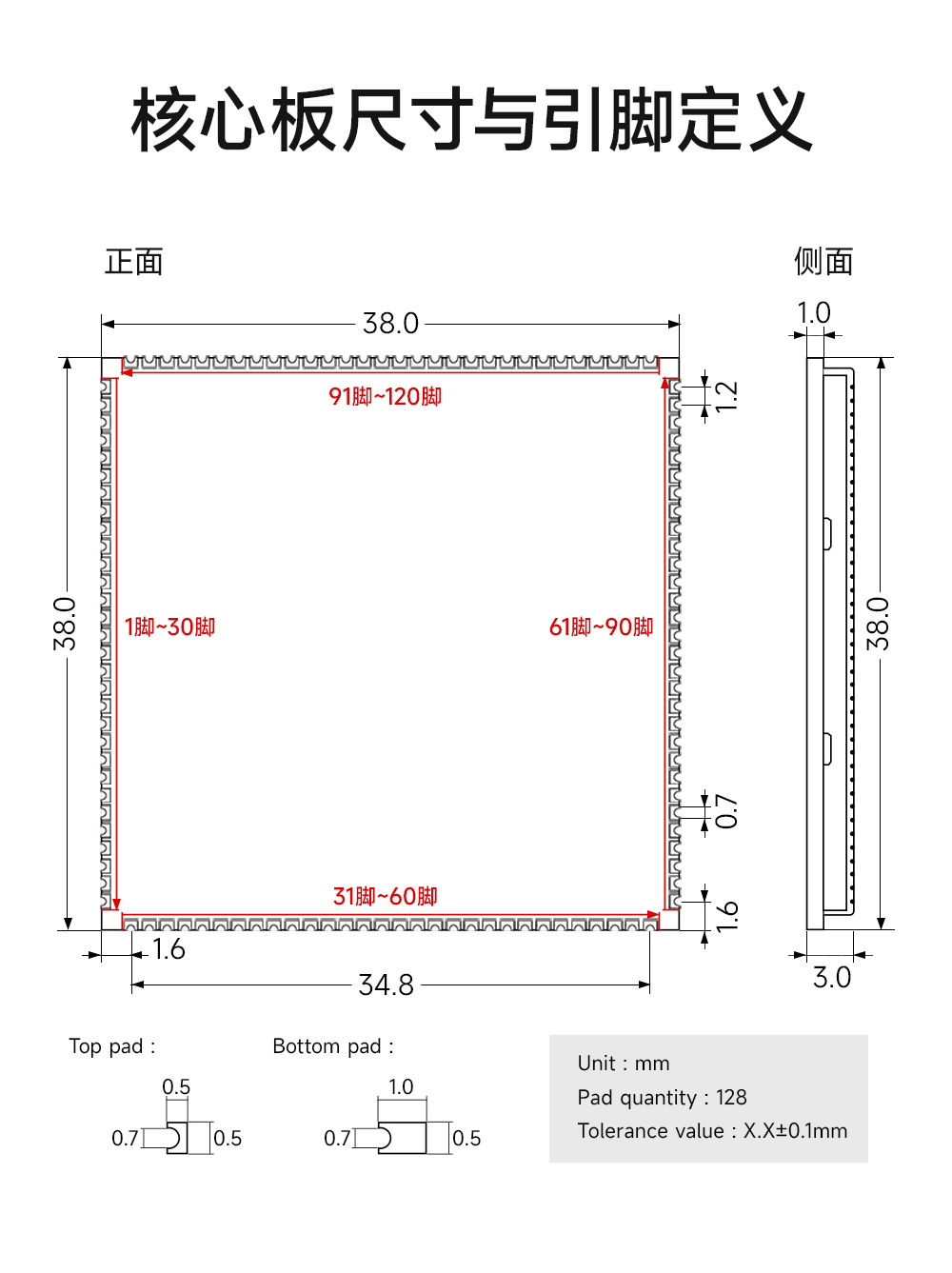

| 核心板引腳號 | MPU引腳號 | 核心板功能 | 電平/電源軌 | 類型 |
| 1 | F2 | CSI_VSYNC | 3.3V/NVCC_CSI | I/O |
| 2 | E1 | CSI_DATA03 | 3.3V/NVCC_CSI | I/O |
| 3 | D1 | CSI_DATA07 | 3.3V/NVCC_CSI | I/O |
| 4 | E3 | CSI_DATA01 | 3.3V/NVCC_CSI | I/O |
| 5 | E4 | CSI_DATA00 | 3.3V/NVCC_CSI | I/O |
| 6 | D4 | CSI_DATA04 | 3.3V/NVCC_CSI | I/O |
| 7 | C1 | SD1_CLK | 3.3V/1.8V/NVCC_SD | I/O |
| 8 | C2 | SD1_CMD | 3.3V/1.8V/NVCC_SD | I/O |
| 9 | B1 | SD1_DATA2 | 3.3V/1.8V/NVCC_SD | I/O |
| 10 | A2 | SD1_DATA3 | 3.3V/1.8V/NVCC_SD | I/O |
| 11 | B2 | SD1_DATA1 | 3.3V/1.8V/NVCC_SD | I/O |
| 12 | B3 | SD1_DATA0 | 3.3V/1.8V/NVCC_SD | I/O |
| 13 | R6 | SNVS_TAMPER9 | 3.3V/SNVS_IN | I/O |
| 14 | M17 | GPIO1_IO05 | 3.3V/NVCC_3V3 | I/O |
| 15 | B8 | LCD_ENABLE | 3.3V/NVCC_3V3 | I/O |
| 16 | M15 | GPIO1_IO09 | 3.3V/NVCC_3V3 | I/O |
| 17 | M16 | GPIO1_IO04 | 3.3V/NVCC_3V3 | I/O |
| 18 | L14 | GPIO1_IO02 | 3.3V/NVCC_3V3 | I/O |
| 19 | P11 | SNVS_TAMPER2 | 3.3V/SNVS_IN | I/O |
| 20 | N8 | SNVS_TAMPER5 | 3.3V/SNVS_IN | I/O |
| 21 | N10 | SNVS_TAMPER7 | 3.3V/SNVS_IN | I/O |
| 22 | N9 | SNVS_TAMPER8 | 3.3V/SNVS_IN | I/O |
| 23 | U10 | BOOT_MODE1 | 3.3V/SNVS_IN | I/O |
| 24 | T10 | BOOT_MODE0 | 3.3V/SNVS_IN | I/O |
| 25 | R10 | SNVS_TAMPER0 | 3.3V/SNVS_IN | I/O |
| 26 | R9 | SNVS_TAMPER1 | 3.3V/SNVS_IN | I/O |
| 27 | R8 | PWRBTN | 3.3V/SNVS_IN | DI |
| 28 | P9 | SNVS_TAMPER4 | 3.3V/SNVS_IN | I/O |
| 29 | - | VIN_5V | 5V/VIN_5V | PWR |
| 30 | - | VIN_5V | 5V/VIN_5V | PWR |
| 31 | - | DGND | GDN/DGND | PWR |
| 32 | U12 | USB_OTG2_VBUS | 5V/VBUS_5V | PWR |
| 33 | T12 | USB_OTG1_VBUS | 5V/VBUS_5V | PWR |
| 34 | U13 | USB_OTG2_DP | 3.3V/VBUS_3V | I/O |
| 35 | T13 | USB_OTG2_DN | 3.3V/VBUS_3V | I/O |
| 36 | U15 | USB_OTG1_DP | 3.3V/VBUS_3V | I/O |
| 37 | T15 | USB_OTG1_DN | 3.3V/VBUS_3V | I/O |
| 38 | U16 | USB_OTG1_CHD_B | 3.3V/VBUS_3V | I/O |
| 39 | K13 | GPIO1_IO00 | 3.3V/NVCC_3V3 | I/O |
| 40 | K14 | UART1_TX_DATA | 3.3V/NVCC_3V3 | I/O |
| 41 | L15 | GPIO1_IO01 | 3.3V/NVCC_3V3 | I/O |
| 42 | K15 | UART1_CTS_B | 3.3V/NVCC_3V3 | I/O |
| 43 | L17 | GPIO1_IO03 | 3.3V/NVCC_3V3 | I/O |
| 44 | K16 | UART1_RX_DATA | 3.3V/NVCC_3V3 | I/O |
| 45 | L16 | GPIO1_IO07 | 3.3V/NVCC_3V3 | I/O |
| 46 | K17 | GPIO1_IO06 | 3.3V/NVCC_3V3 | I/O |
| 47 | J14 | UART1_RTS_B | 3.3V/NVCC_3V3 | I/O |
| 48 | J17 | UART2_TX_DATA | 3.3V/NVCC_3V3 | I/O |
| 49 | J16 | UART2_RX_DATA | 3.3V/NVCC_3V3 | I/O |
| 50 | H14 | UART2_RTS_B | 3.3V/NVCC_3V3 | I/O |
| 51 | J15 | UART2_CTS_B | 3.3V/NVCC_3V3 | I/O |
| 52 | H17 | UART3_TX_DATA | 3.3V/NVCC_3V3 | I/O |
| 53 | H16 | UART3_RX_DATA | 3.3V/NVCC_3V3 | I/O |
| 54 | H15 | UART3_CTS_B | 3.3V/NVCC_3V3 | I/O |
| 55 | G14 | UART3_RTS_B | 3.3V/NVCC_3V3 | I/O |
| 56 | G16 | UART4_RX_DATA | 3.3V/NVCC_3V3 | I/O |
| 57 | G17 | UART4_TX_DATA | 3.3V/NVCC_3V3 | I/O |
| 58 | G13 | UART5_RX_DATA | 3.3V/NVCC_3V3 | I/O |
| 59 | F17 | UART5_TX_DATA | 3.3V/NVCC_3V3 | I/O |
| 60 | D15 | ENET1_RX_ER | 3.3V/NVCC_3V3 | I/O |
| 61 | F14 | ENET1_TX_CLK | 3.3V/NVCC_3V3 | I/O |
| 62 | E14 | ENET1_TX_DATA1 | 3.3V/NVCC_3V3 | I/O |
| 63 | F15 | ENET1_TX_EN | 3.3V/NVCC_3V3 | I/O |
| 64 | F16 | ENET1_RX_DATA0 | 3.3V/NVCC_3V3 | I/O |
| 65 | E16 | ENET1_RX_EN | 3.3V/NVCC_3V3 | I/O |
| 66 | E17 | ENET1_RX_DATA1 | 3.3V/NVCC_3V3 | I/O |
| 67 | E15 | ENET1_TX_DATA0 | 3.3V/NVCC_3V3 | I/O |
| 68 | P15 | JTAG_MOD | 3.3V/NVCC_3V3 | I/O |
| 69 | N14 | JTAG_TRST_B | 3.3V/NVCC_3V3 | I/O |
| 70 | P14 | JTAG_TMS | 3.3V/NVCC_3V3 | I/O |
| 71 | M14 | JTAG_TCK | 3.3V/NVCC_3V3 | I/O |
| 72 | N15 | JTAG_TDO | 3.3V/NVCC_3V3 | I/O |
| 73 | N16 | JTAG_TDI | 3.3V/NVCC_3V3 | I/O |
| 74 | N17 | GPIO1_IO08 | 3.3V/NVCC_3V3 | I/O |
| 75 | A8 | LCD_CLK | 3.3V/NVCC_3V3 | I/O |
| 76 | D9 | LCD_HSYNC | 3.3V/NVCC_3V3 | I/O |
| 77 | C9 | LCD_VSYNC | 3.3V/NVCC_3V3 | I/O |
| 78 | - | VBAT | 3.3V/SNVS_IN | PWR |
| 79 | - | PWR_ON_EN | 3.3V/SNVS_IN | O |
| 80 | - | RESETN | 3.3V/SNVS_IN | I |
| 81 | N11 | SNVS_TAMPER6 | 3.3V/SNVS_IN | I/O |
| 82 | C17 | ENET2_RX_DATA0 | 3.3V/NVCC_3V3 | I/O |
| 83 | C16 | ENET2_RX_DATA1 | 3.3V/NVCC_3V3 | I/O |
| 84 | A15 | ENET2_TX_DATA0 | 3.3V/NVCC_3V3 | I/O |
| 85 | A16 | ENET2_TX_DATA1 | 3.3V/NVCC_3V3 | I/O |
| 86 | D16 | ENET2_RX_ER | 3.3V/NVCC_3V3 | I/O |
| 87 | B17 | ENET2_RX_EN | 3.3V/NVCC_3V3 | I/O |
| 88 | B15 | ENET2_TX_EN | 3.3V/NVCC_3V3 | I/O |
| 89 | D17 | ENET2_TX_CLK | 3.3V/NVCC_3V3 | I/O |
| 90 | - | DGND | GDN/DGND | PWR |
| 91 | B16 | LCD_DATA23 | 3.3V/NVCC_3V3 | I/O |
| 92 | A14 | LCD_DATA22 | 3.3V/NVCC_3V3 | I/O |
| 93 | B14 | LCD_DATA21 | 3.3V/NVCC_3V3 | I/O |
| 94 | C14 | LCD_DATA20 | 3.3V/NVCC_3V3 | I/O |
| 95 | D14 | LCD_DATA19 | 3.3V/NVCC_3V3 | I/O |
| 96 | A13 | LCD_DATA18 | 3.3V/NVCC_3V3 | I/O |
| 97 | B13 | LCD_DATA17 | 3.3V/NVCC_3V3 | I/O |
| 98 | C13 | LCD_DATA16 | 3.3V/NVCC_3V3 | I/O |
| 99 | D13 | LCD_DATA15 | 3.3V/NVCC_3V3 | I/O |
| 100 | A12 | LCD_DATA14 | 3.3V/NVCC_3V3 | I/O |
| 101 | B12 | LCD_DATA13 | 3.3V/NVCC_3V3 | I/O |
| 102 | C12 | LCD_DATA12 | 3.3V/NVCC_3V3 | I/O |
| 103 | D12 | LCD_DATA11 | 3.3V/NVCC_3V3 | I/O |
| 104 | E12 | LCD_DATA10 | 3.3V/NVCC_3V3 | I/O |
| 105 | A11 | LCD_DATA09 | 3.3V/NVCC_3V3 | I/O |
| 106 | B11 | LCD_DATA08 | 3.3V/NVCC_3V3 | I/O |
| 107 | D11 | LCD_DATA07 | 3.3V/NVCC_3V3 | I/O |
| 108 | A10 | LCD_DATA06 | 3.3V/NVCC_3V3 | I/O |
| 109 | B10 | LCD_DATA05 | 3.3V/NVCC_3V3 | I/O |
| 110 | C10 | LCD_DATA04 | 3.3V/NVCC_3V3 | I/O |
| 111 | D10 | LCD_DATA03 | 3.3V/NVCC_3V3 | I/O |
| 112 | E10 | LCD_DATA02 | 3.3V/NVCC_3V3 | I/O |
| 113 | A9 | LCD_DATA01 | 3.3V/NVCC_3V3 | I/O |
| 114 | B9 | LCD_DATA00 | 3.3V/NVCC_3V3 | I/O |
| 115 | D3 | CSI_DATA05 | 3.3V/NVCC_CSI | I/O |
| 116 | E5 | CSI_PIXCLK | 3.3V/NVCC_CSI | I/O |
| 117 | D2 | CSI_DATA06 | 3.3V/NVCC_CSI | I/O |
| 118 | E2 | CSI_DATA02 | 3.3V/NVCC_CSI | I/O |
| 119 | F5 | CSI_MCLK | 3.3V/NVCC_CSI | I/O |
| 120 | F3 | CSI_HSYNC | 3.3V/NVCC_CSI | I/O |
