處理器型號：T113-S
處理器主頻：1.2GHz
內存容量：256MB
存儲容量：8GB

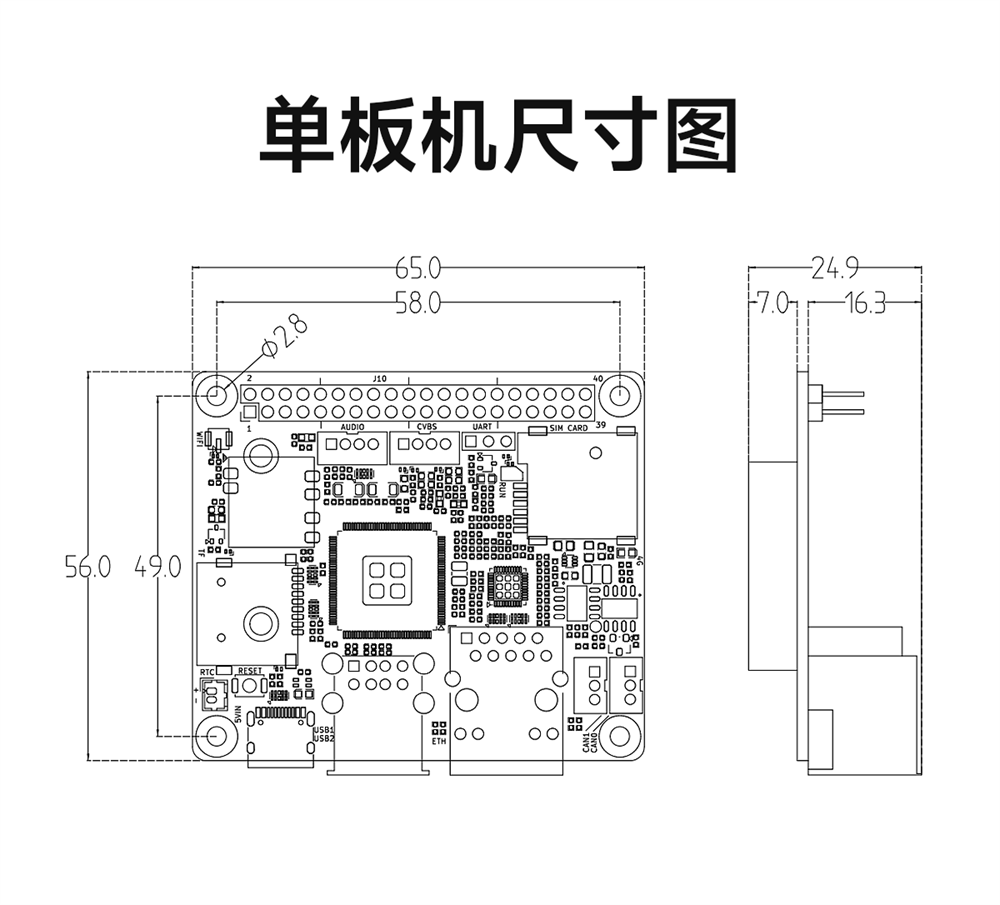

產品尺寸：65*56mm
產品重量：35g ± 5g

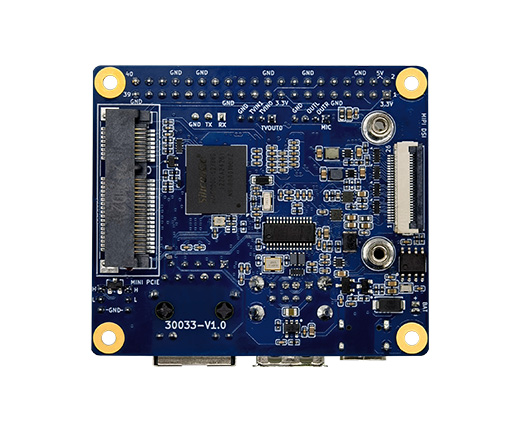

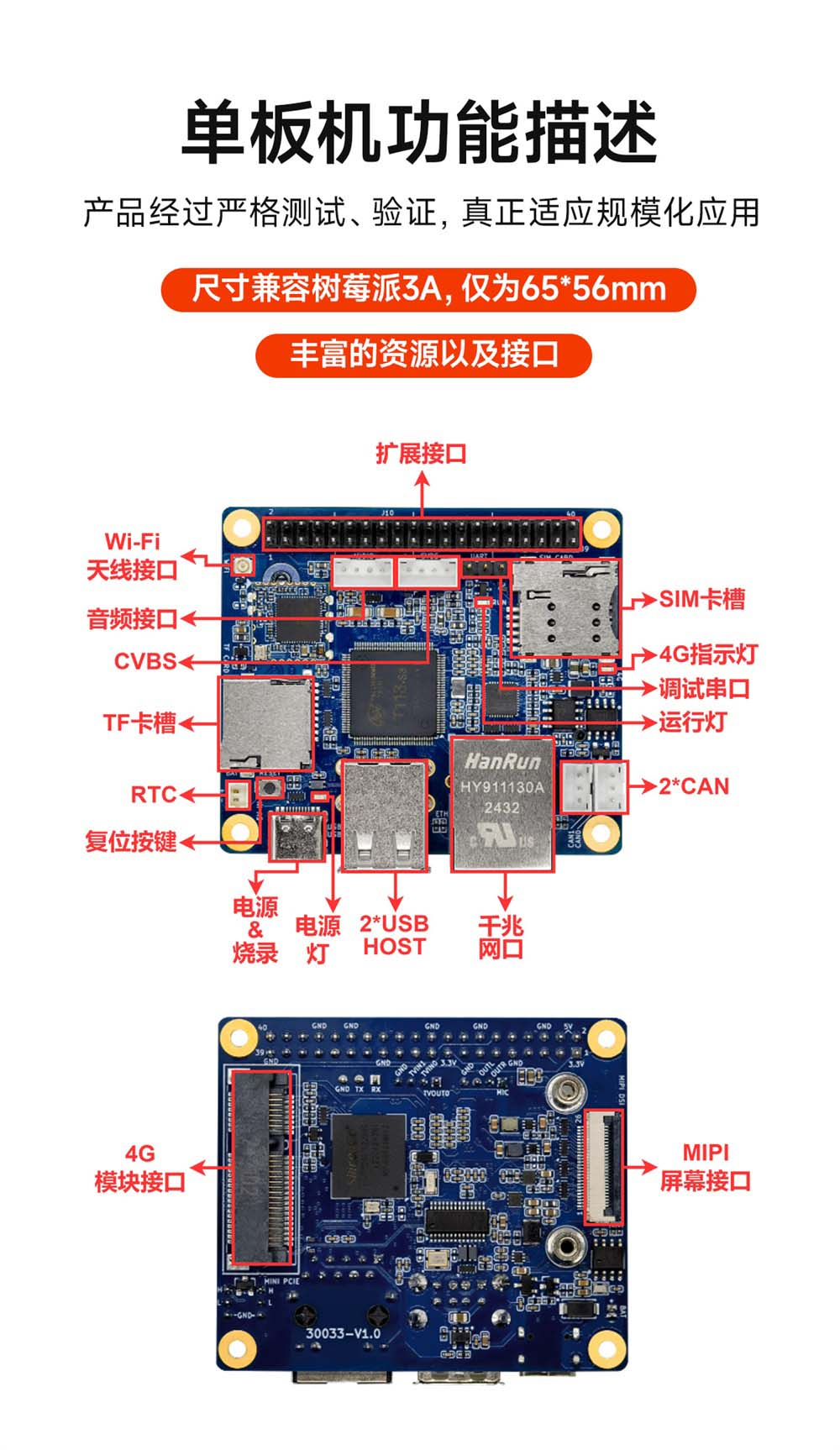

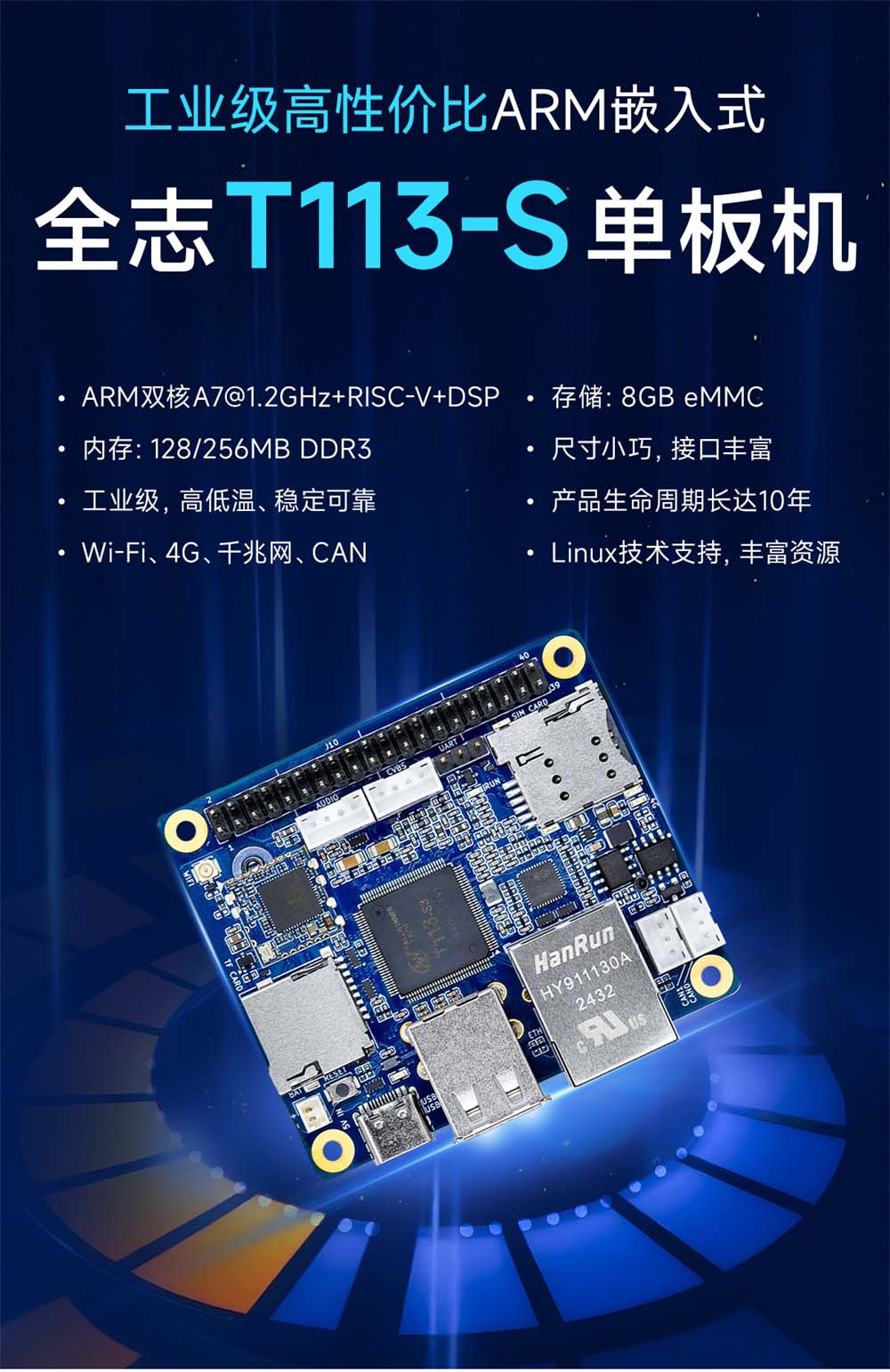

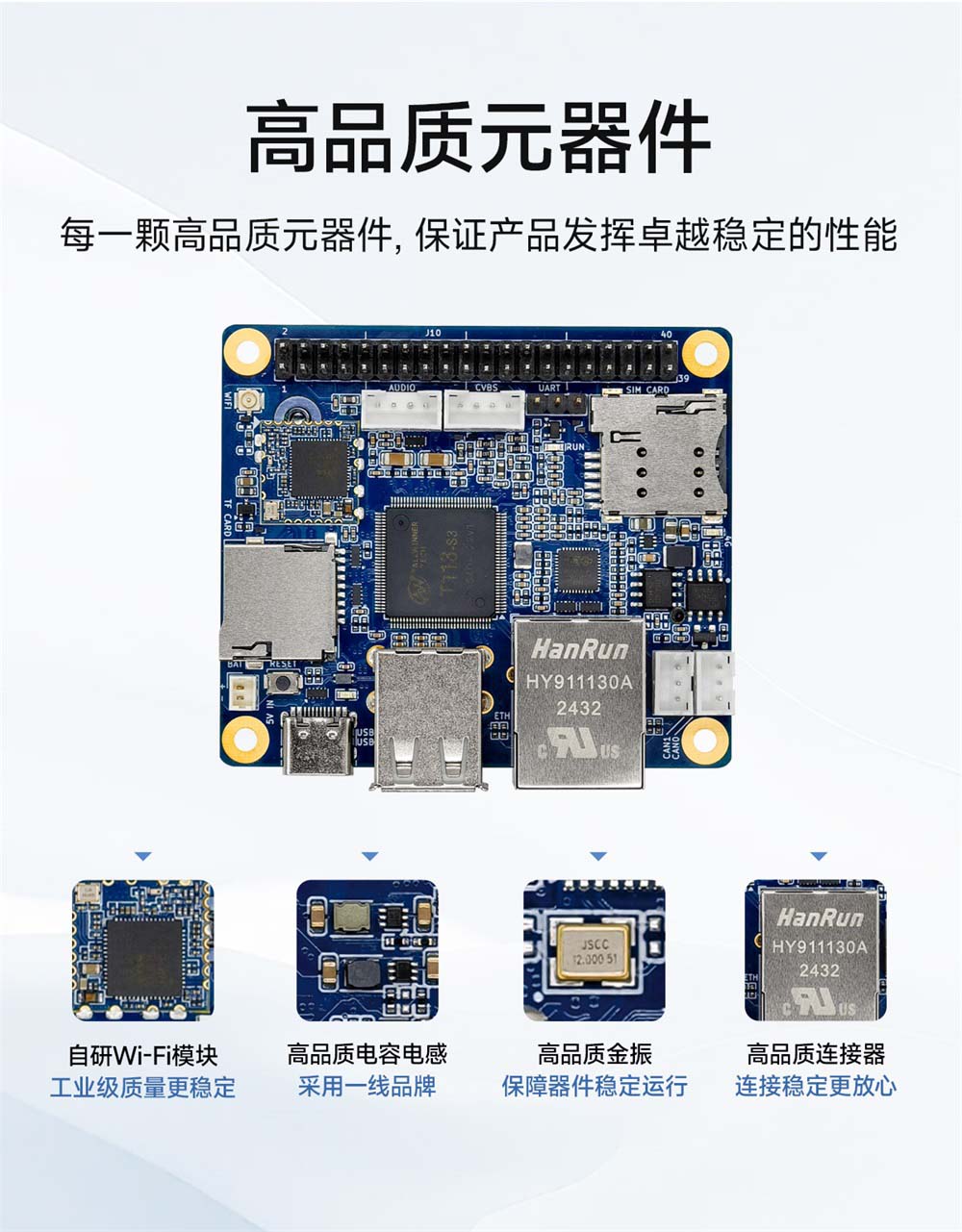

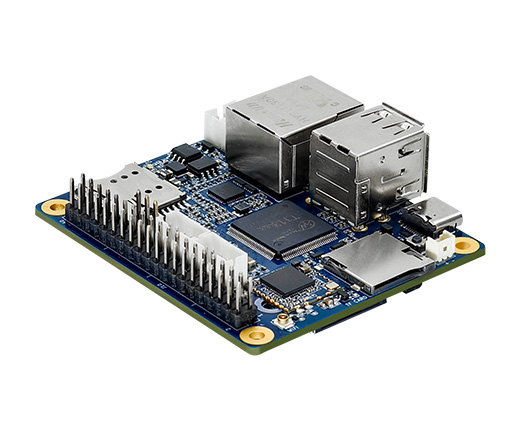

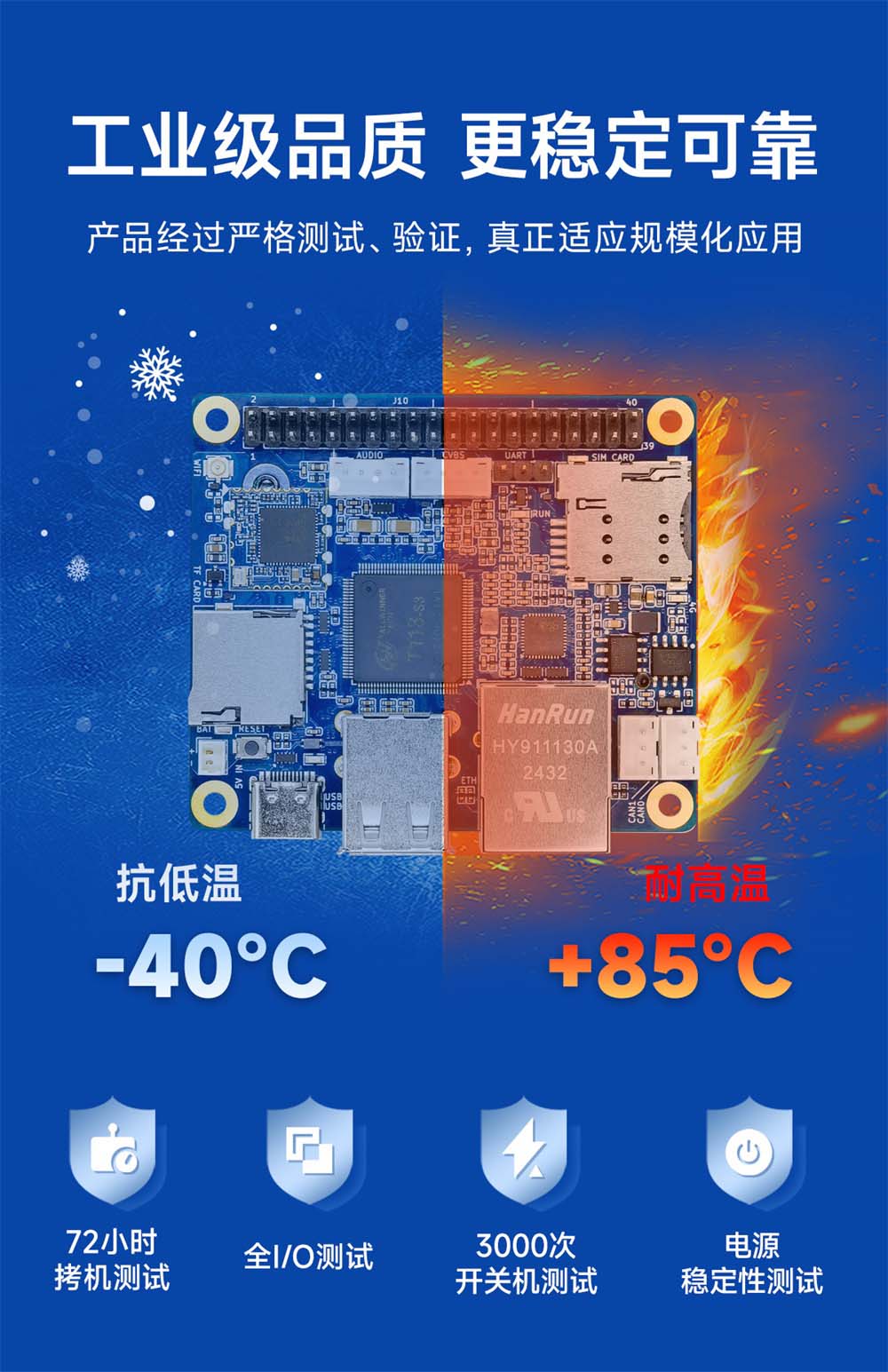

產品簡介：億佰特基于全志T113-S系列處理器推出高性價比單板機ECB31-PB，外形尺寸兼容樹莓派3A，體積小巧，接口豐富。功能接口設計有ESD、TVS等保護器件，避免浪涌靜電等干擾損壞設備。設計等級高于普通開發板，可批量用于工業場景。

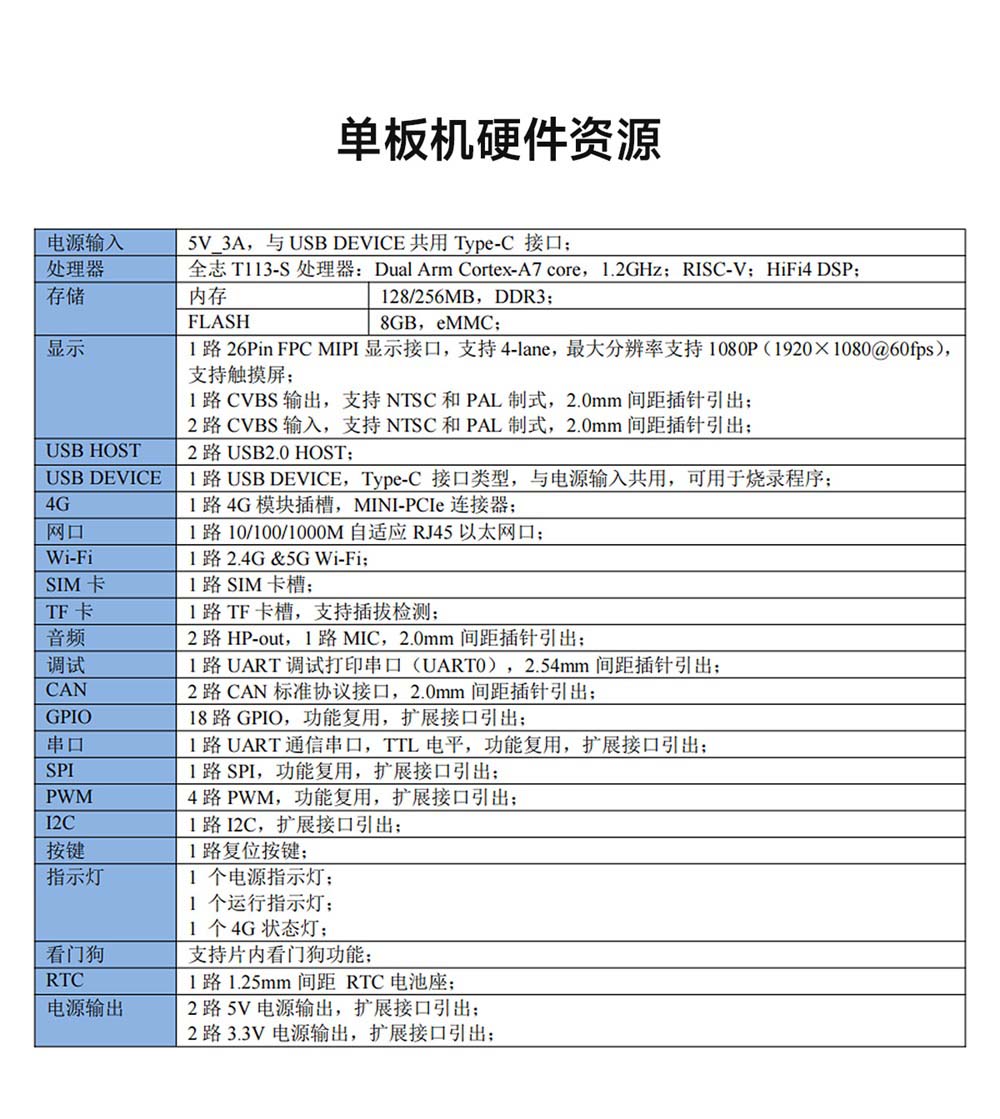

| 電源輸入 | 5V_3A，與USB DEVICE共用Type-C 接口； | |
| 處理器 | 全志T113-S處理器：Dual Arm Cortex-A7 core，1.2GHz；RISC-V；HiFi4 DSP； | |
| 存儲 | 內存 | 128/256MB，DDR3； |
| FLASH | 8GB，eMMC； | |
| 顯示 | 1路26Pin FPC MIPI顯示接口，支持4-lane，最大分辨率支持1080P（1920×1080@60fps），支持觸摸屏； | |
1路CVBS輸出，支持NTSC和PAL制式，2.0mm間距插針引出； | ||
2路CVBS輸入，支持NTSC和PAL制式，2.0mm間距插針引出； | ||
| USB HOST | 2路USB2.0 HOST； | |
| USB DEVICE | 1路USB DEVICE，Type-C 接口類型，與電源輸入共用，可用于燒錄程序； | |
| 4G | 1路4G模塊插槽，MINI-PCIe連接器； | |
| 網口 | 1路10/100/1000M自適應RJ45以太網口； | |
| Wi-Fi | 1路2.4G &5G Wi-Fi； | |
| SIM卡 | 1路SIM卡槽； | |
| TF卡 | 1路TF卡槽，支持插拔檢測； | |
| 音頻 | 2路HP-out，1路MIC，2.0mm間距插針引出； | |
| 調試 | 1路UART調試打印串口（UART0），2.54mm間距插針引出； | |
| CAN | 2路CAN標準協議接口，2.0mm間距插針引出； | |

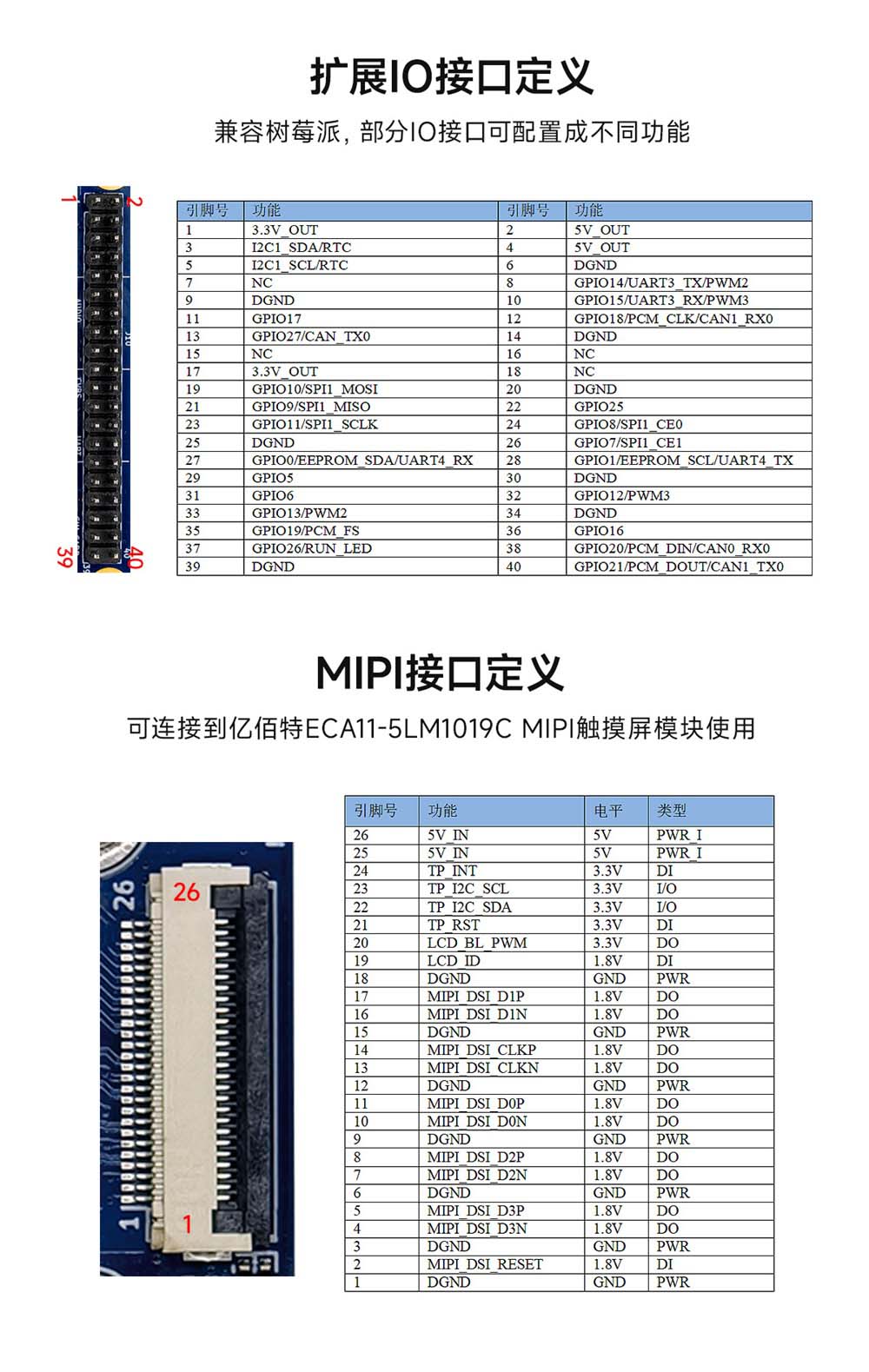

| GPIO | 18路GPIO，功能復用，擴展接口引出； | |
| 串口 | 1路UART通信串口，TTL電平，功能復用，擴展接口引出； | |
| SPI | 1路SPI，功能復用，擴展接口引出； | |
| PWM | 4路PWM，功能復用，擴展接口引出； | |
| I2C | 1路I2C，擴展接口引出； | |
| 按鍵 | 1路復位按鍵； | |
| 指示燈 | 1 個電源指示燈； | |
1 個運行指示燈； | ||
1 個4G狀態燈； | ||
| 看門狗 | 支持片內看門狗功能； | |
| RTC | 1路1.25mm間距 RTC電池座； | |
| 電源輸出 | 2路5V電源輸出，擴展接口引出； | |
2路3.3V電源輸出，擴展接口引出； | ||
| 產品手冊 |
【產品手冊】ECB31-PB_ProductManual_CN_V1.0 |
| 【產品手冊】ECB30_31_User_Guide_CN_V1.5 |
| 硬件資料 |
| 【硬件資料】ECB31-PB_Mechanical_V1.0 |

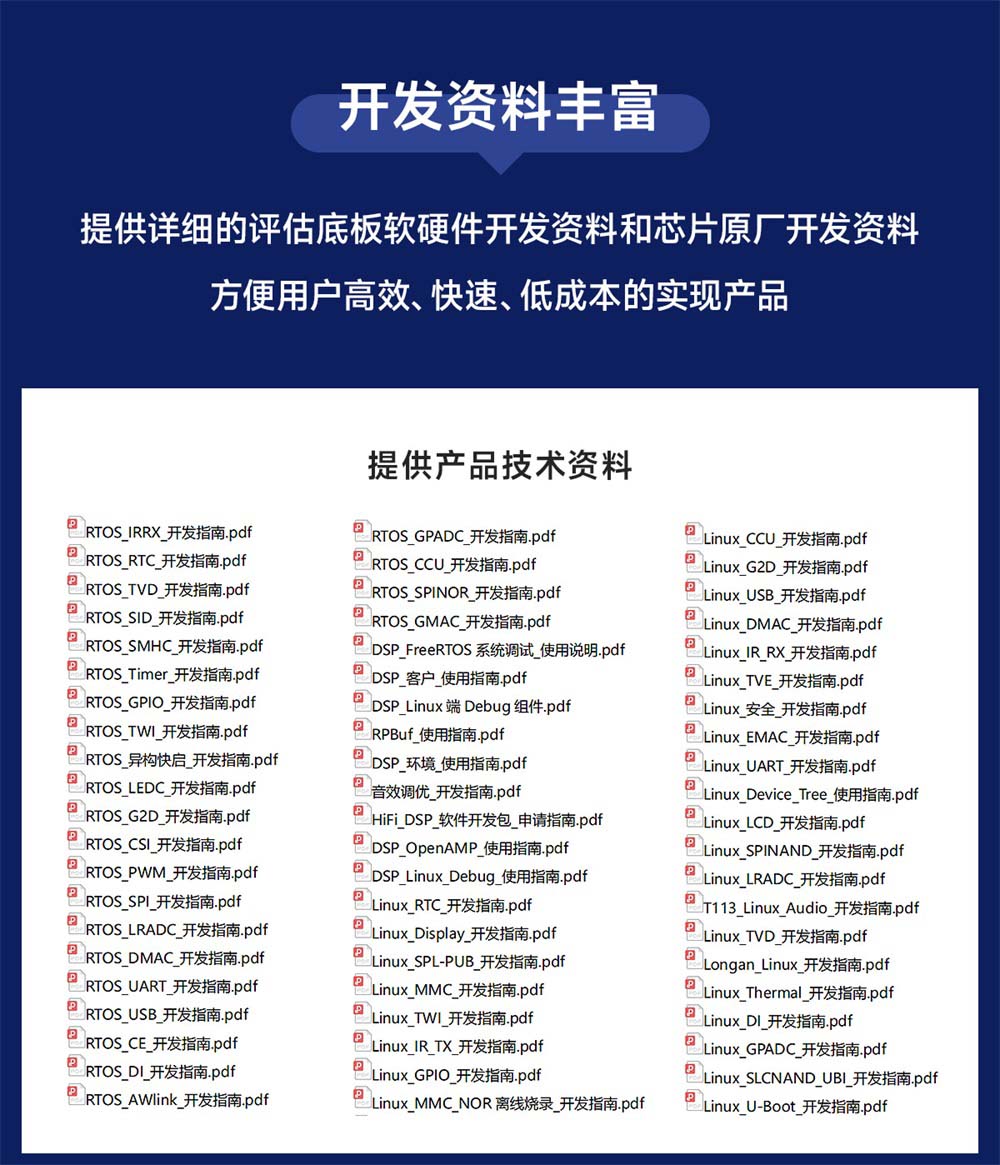

| 開發資料 |

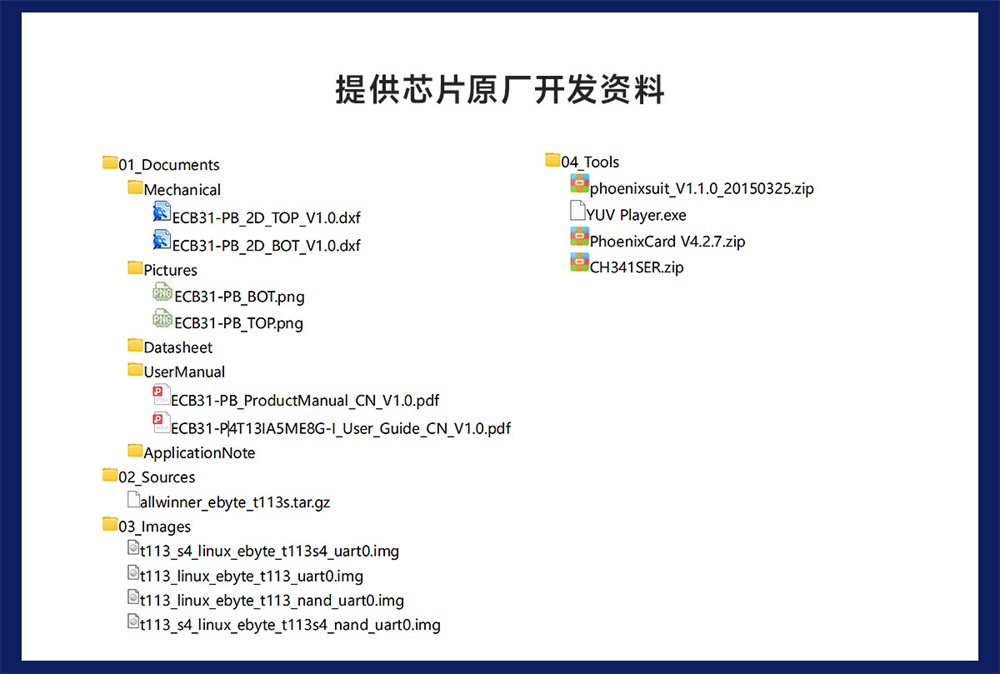

| 【開發資料】ECB31-PB_單板機資料 提取碼：ECK3 |
| 億佰特簡介 |
| 【企業簡介】 |

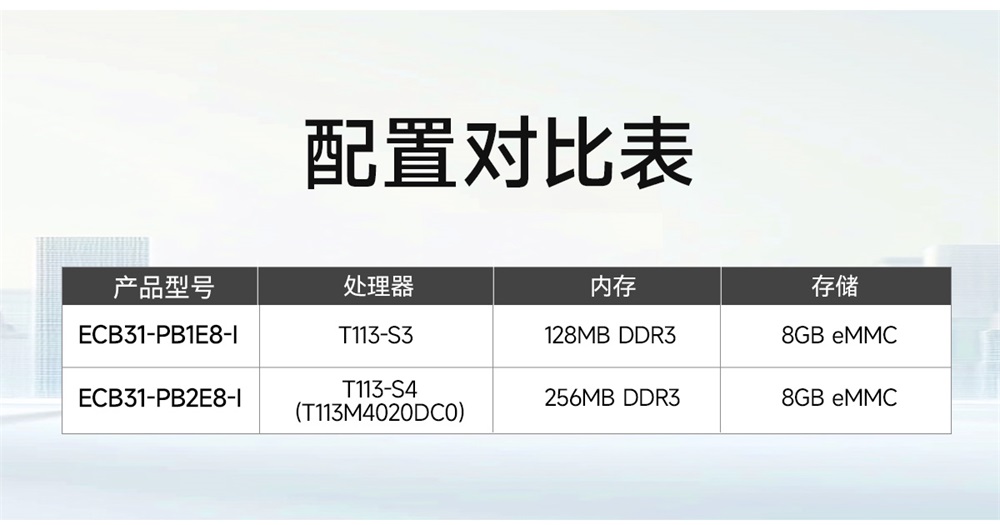

| 產品 型號 | 處理器型號 | 處理器主頻Hz | 內存容量MB | 存儲容量MB | 產品尺寸 | 工作溫度 | 功能特點 | 技術 手冊 | 樣品 購買 |
|---|---|---|---|---|---|---|---|---|---|
| ECB31-PB2E8-I | T113-S | 1.2G | 256M | 8G | 65*56mm | -25℃~85℃ | 支持Linux,1*千兆網口,2*USB_HOST,1*Wi-Fi,1*4G,2*CAN,1*MIPI_DSI,1*HP&MIC,1*CVBS,1*RTC | ||
| ECB31-PB1E8-I | T113-S | 1.2G | 128M | 8G | 65*56mm | -25℃~85℃ | 支持Linux,1*千兆網口,2*USB_HOST,1*Wi-Fi,1*4G,2*CAN,1*MIPI_DSI,1*HP&MIC,1*CVBS,1*RTC | ||
