處理器型號：T527MN
處理器主頻：1.8GHz
內存容量：4GB 存儲容量：32GB

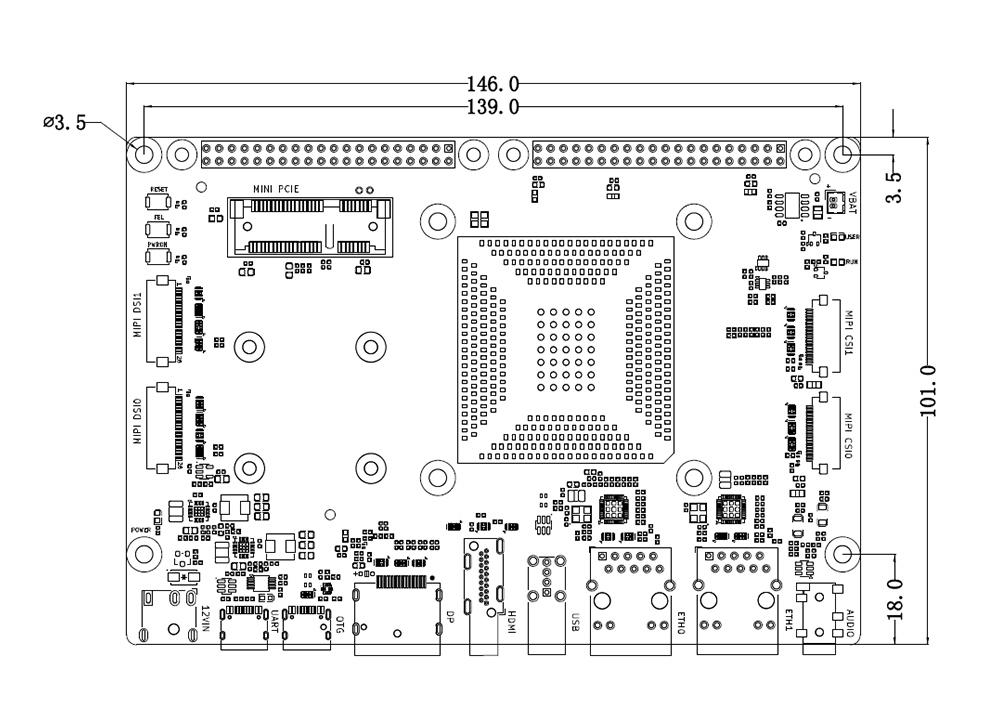

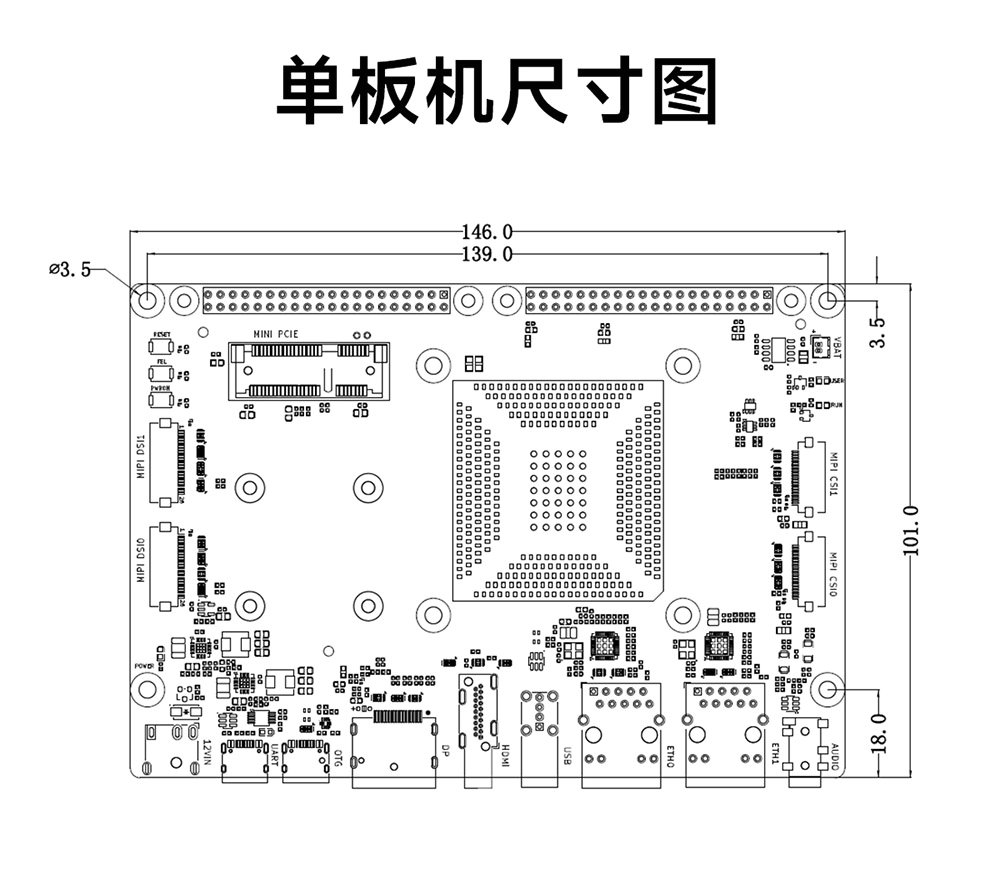

產品尺寸：146*101mm 產品重量：104g ± 5g

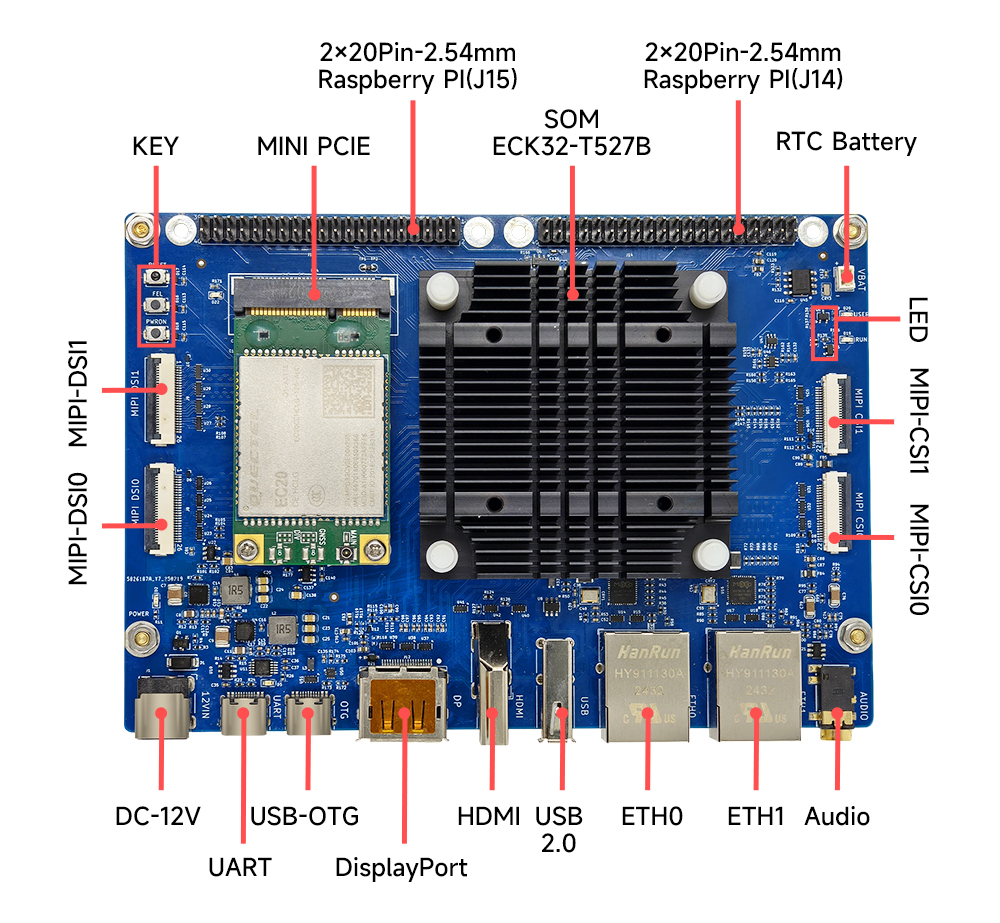

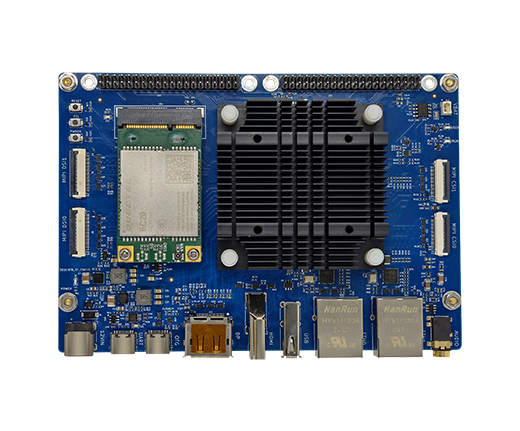

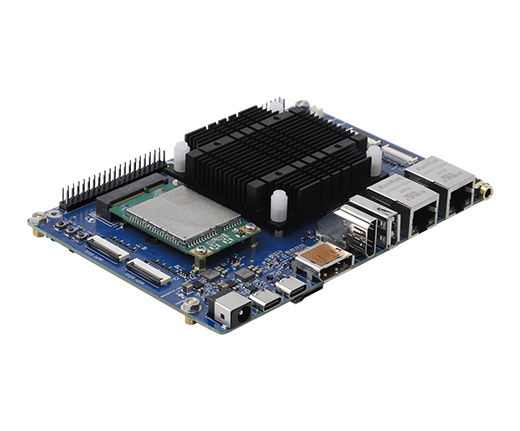

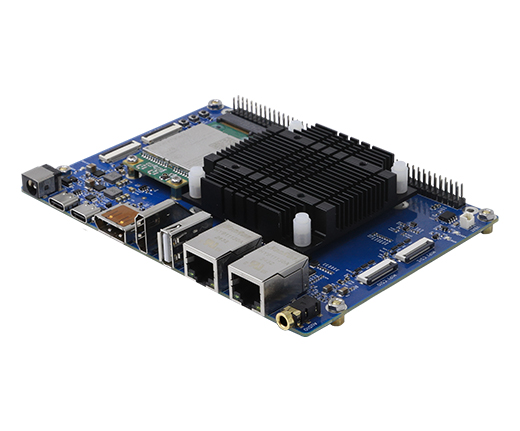

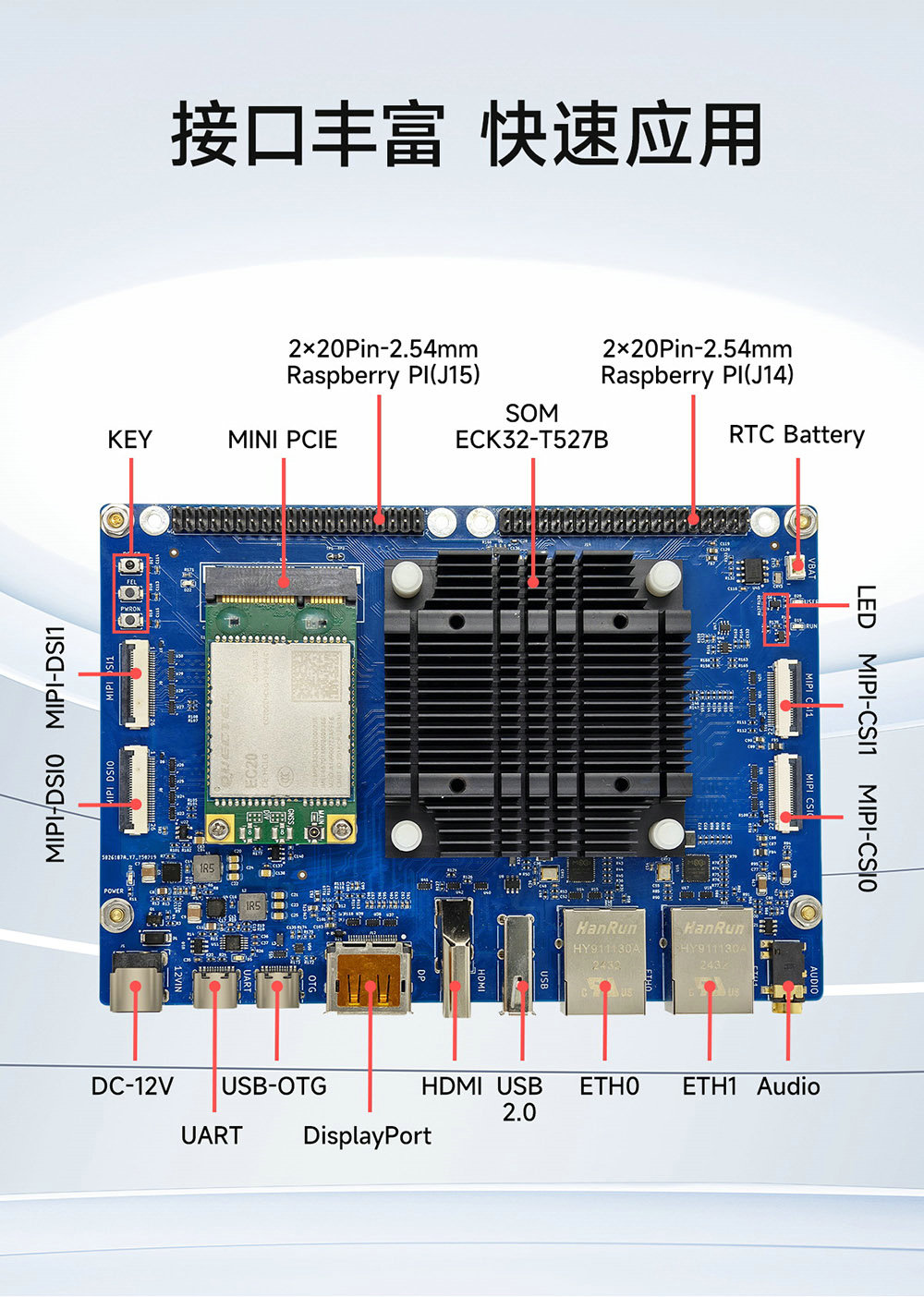

產品簡介：億佰特基于ECK32-T527B系列核心板推出單板機ECB32-PGB，核心板為381Pin LGA封裝，可通過SMT焊接到底板上。底板設計充分利用了核心板接口，引出包括MIPI DSI顯示接口、MIPI CSI攝像頭接口、HDMI顯示接口、DP顯示接口、USB2.0、USB OTG、調試接口、以太網接口、音頻接口、MINI PCIE接口以及豐富的擴展GPIO接口等。單板機的設計等級高于普通開發板，不僅可以用于核心板的功能驗證，也可直接批量用于工業場景。

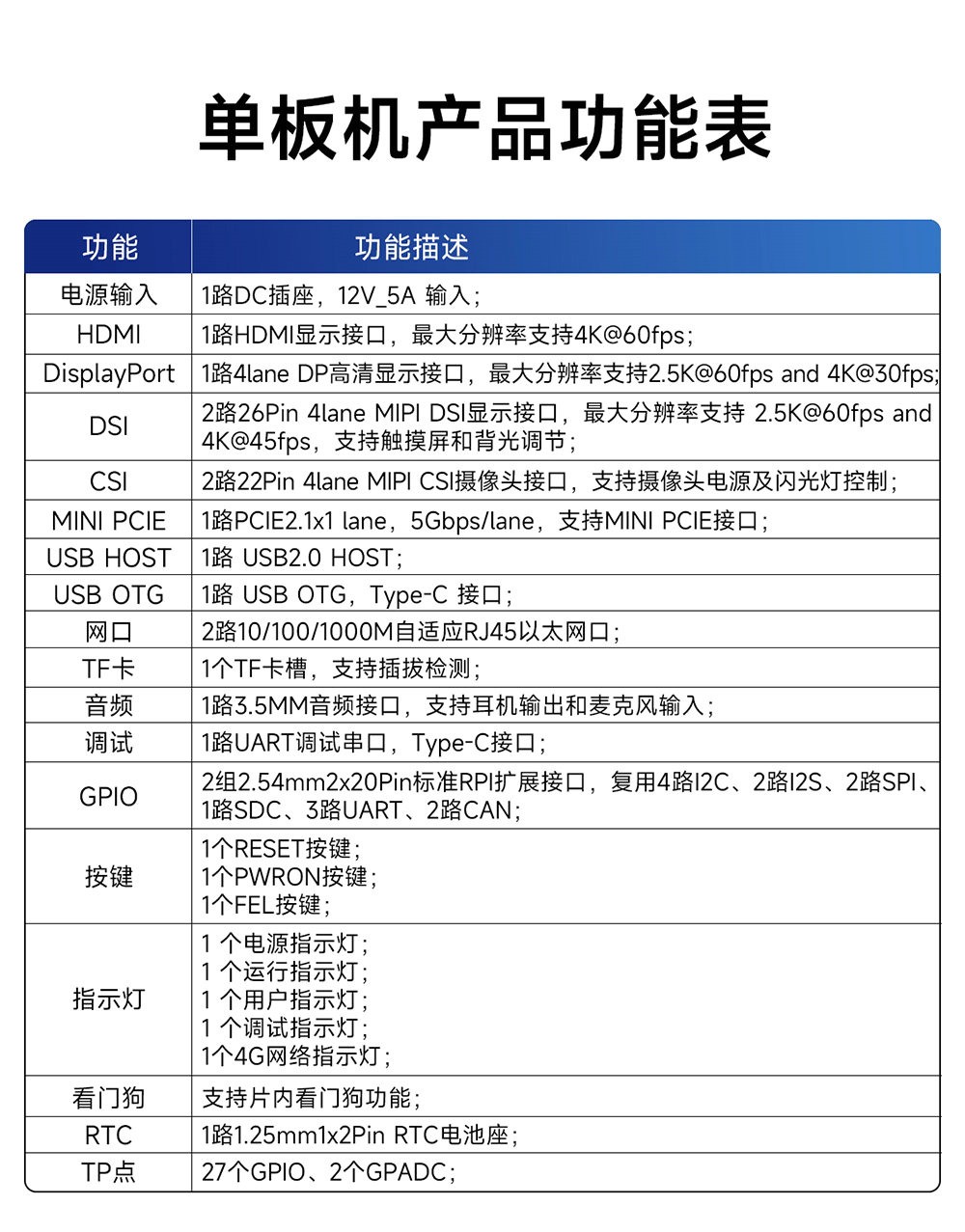

| 電源輸入 | 1路DC插座，12V_5A 輸入； |
| HDMI | 1路HDMI顯示接口，最大分辨率支持4K@60fps； |
| DisplayPort | 1路4lane DP高清顯示接口，最大分辨率支持2.5K@60fps and 4K@30fps; |
| DSI | 2路26Pin 4lane MIPI DSI顯示接口，最大分辨率支持 2.5K@60fps and 4K@45fps，支持觸摸屏和背光調節； |
| CSI | 2路22Pin 4lane MIPI CSI攝像頭接口，支持?jǐn)z像頭電源及閃光燈控制； |
| MINI PCIE | 1路PCIE2.1x1 lane，5Gbps/lane，支持MINI PCIE接口； |
| USB HOST | 1路 USB2.0 HOST； |
| USB OTG | 1路 USB OTG，Type-C 接口； |
| 網口 | 2路10/100/1000M自適應RJ45以太網口； |
| TF卡 | 1個TF卡槽，支持插拔檢測； |
| 音頻 | 1路3.5MM音頻接口，支持耳機輸出和麥克風輸入； |
| 調試 | 1路UART調試串口，Type-C接口； |
| GPIO | 2組2.54mm2x20Pin標準RPI擴展接口，復用4路I2C、2路I2S、2路SPI、1路SDC、3路UART、2路CAN； |
| 按鍵 | 1個RESET按鍵； |
| 1個PWRON按鍵； | |
| 1個FEL按鍵； | |
| 指示燈 | 1 個電源指示燈； |
| 1 個運行指示燈； | |
| 1 個用戶指示燈； | |
| 1 個調試指示燈； | |
| 1個4G網絡指示燈； | |
| 看門狗 | 支持片內看門狗功能； |
| RTC | 1路1.25mm 1x2Pin RTC電池座； |
| TP點 | 27個GPIO、2個GPADC； |
| 產品手冊 |
【產品手冊】ECB32-PGB_Product_Manual_CN_V1.0 |
| 【產品手冊】ECB32_T527_User_Guide_CN_V1.0 |
| 硬件資料 |
| 【硬件資料】ECB32-PGB_Schematic_V1.0 |
| 開發資料 |
| 【開發資料】ECB32-PGB_單板機資料 提取碼：ECK3 |
