采集類型：數字量/模擬量
接口類型：RS485/以太網
采集路數：12路
網絡類型：以太網
產品重量：457.5±5g

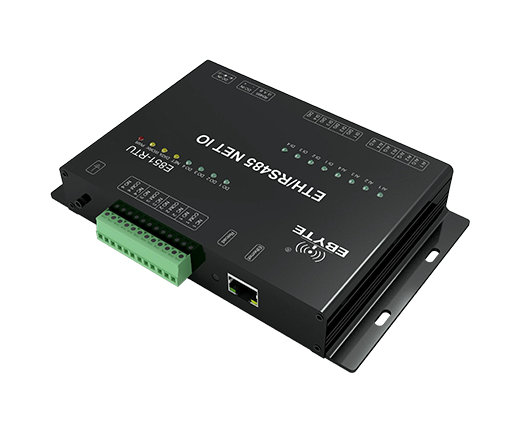

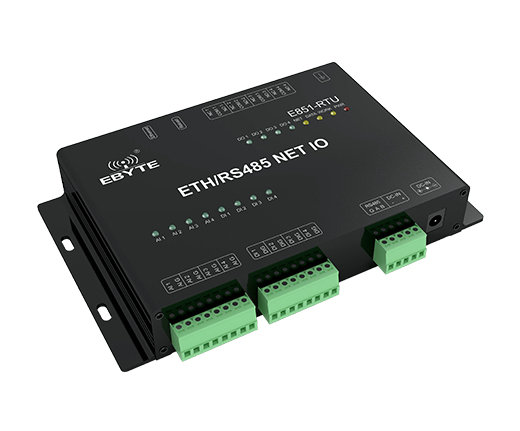

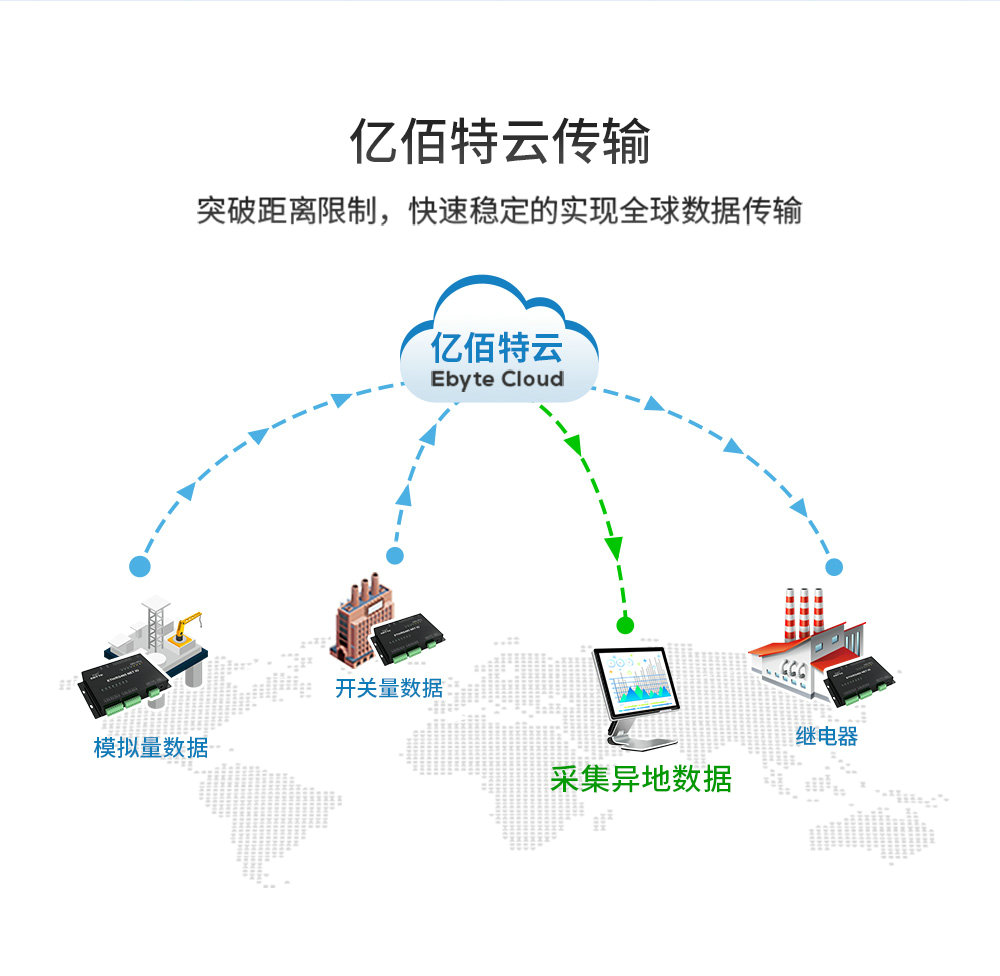

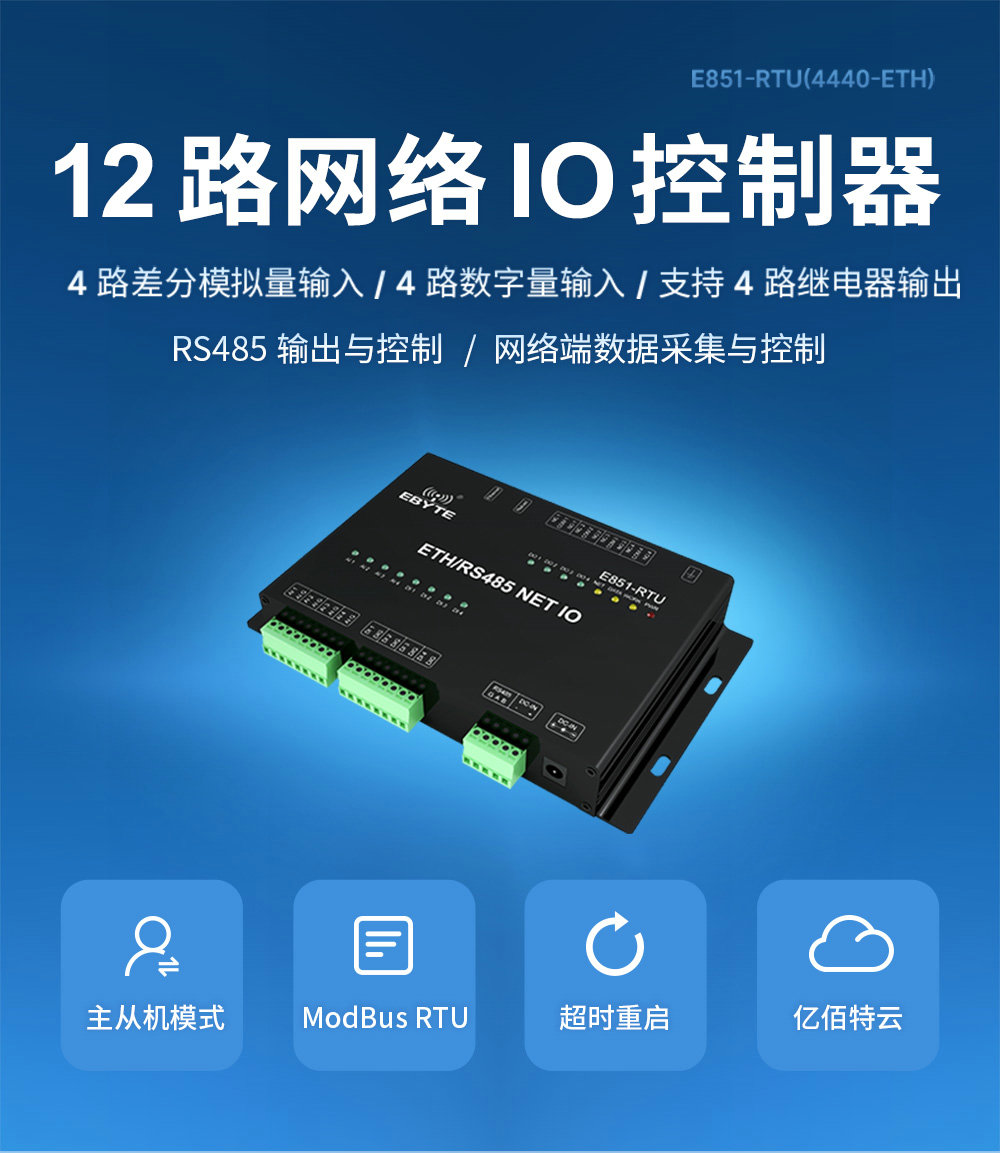

產品簡介：E851-RTU(4440-ETH)是款支持 4 路數字量輸入（默認干接點），4 路差分模擬量輸入，4 路繼電器輸出的網絡 IO 產品。支持 Modbus TCP/RTU 協議。該產品具有高度易用性，用戶可方便快速地集成于自己的系統中，以實現基于以太網的遠程控制。產品噴涂三防漆，具有“防霉菌”“防潮濕”“防鹽霧”等功能。
| 硬件參數 | 指標 |

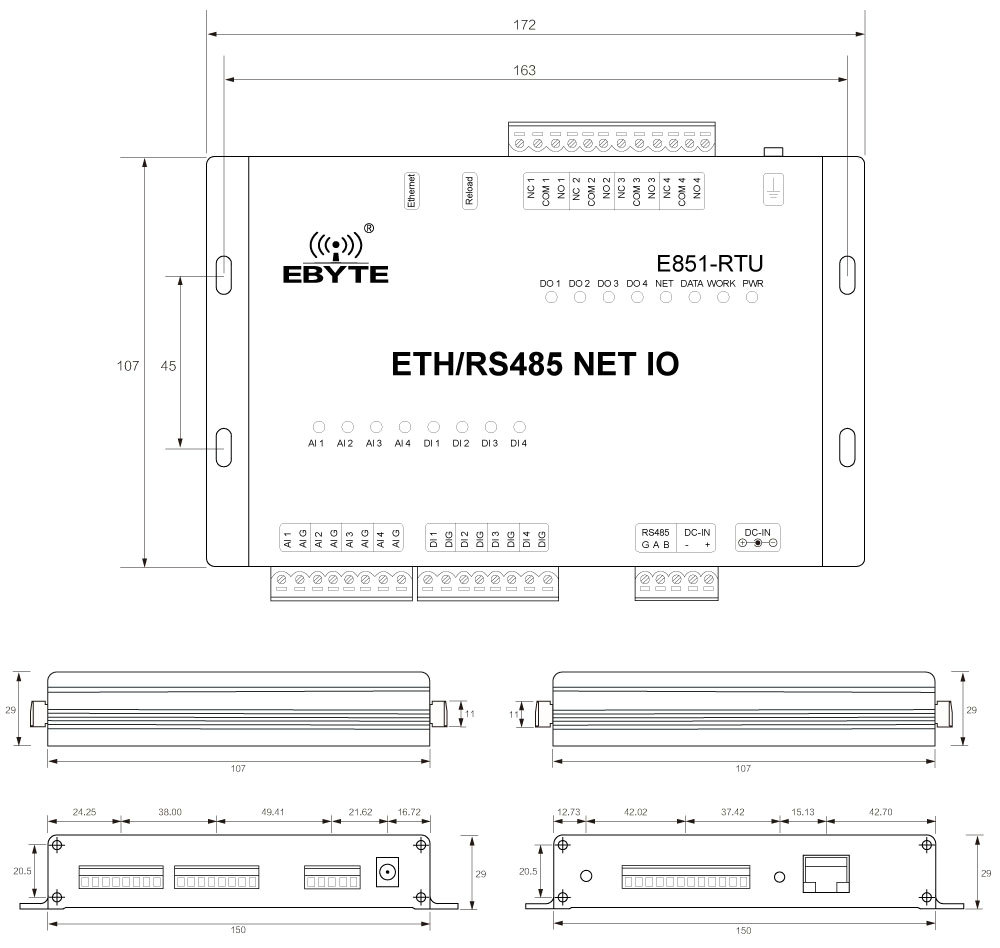

| 產品尺寸(H*W*D) | 172*107*29mm |
| 工作溫度 | 457.5±5g |
| 存儲溫度 | -20℃~+70℃ |
| 工作濕度 | -40℃~+85℃ |
| 存儲濕度 | 5%~95% |
| 工作電壓 | 8V~28V |
| 電流采集范圍 | 0mA~20mA |
| 精度 | 0.2% |
| 數據接口 | RS485：1200~115200bps |
| 軟件參數 | 指標 |
| 網絡類型 | 以太網 |
| 配置命令 | Modbus TCP/RTU |

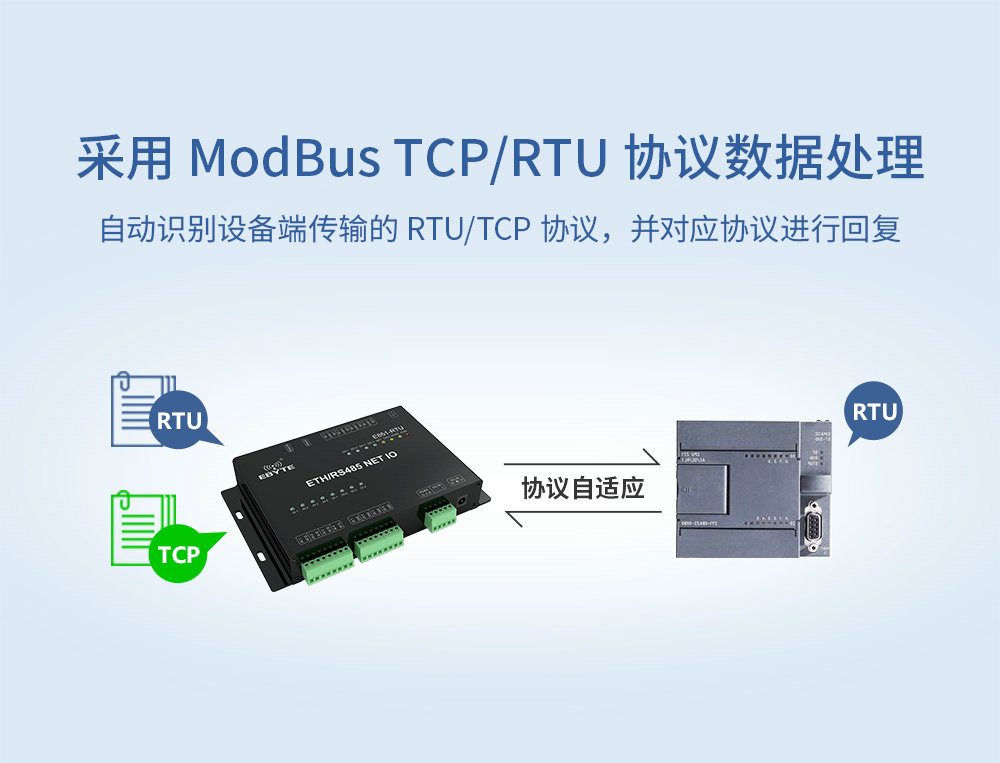

| 網絡協議 | Modbus TCP/RTU |

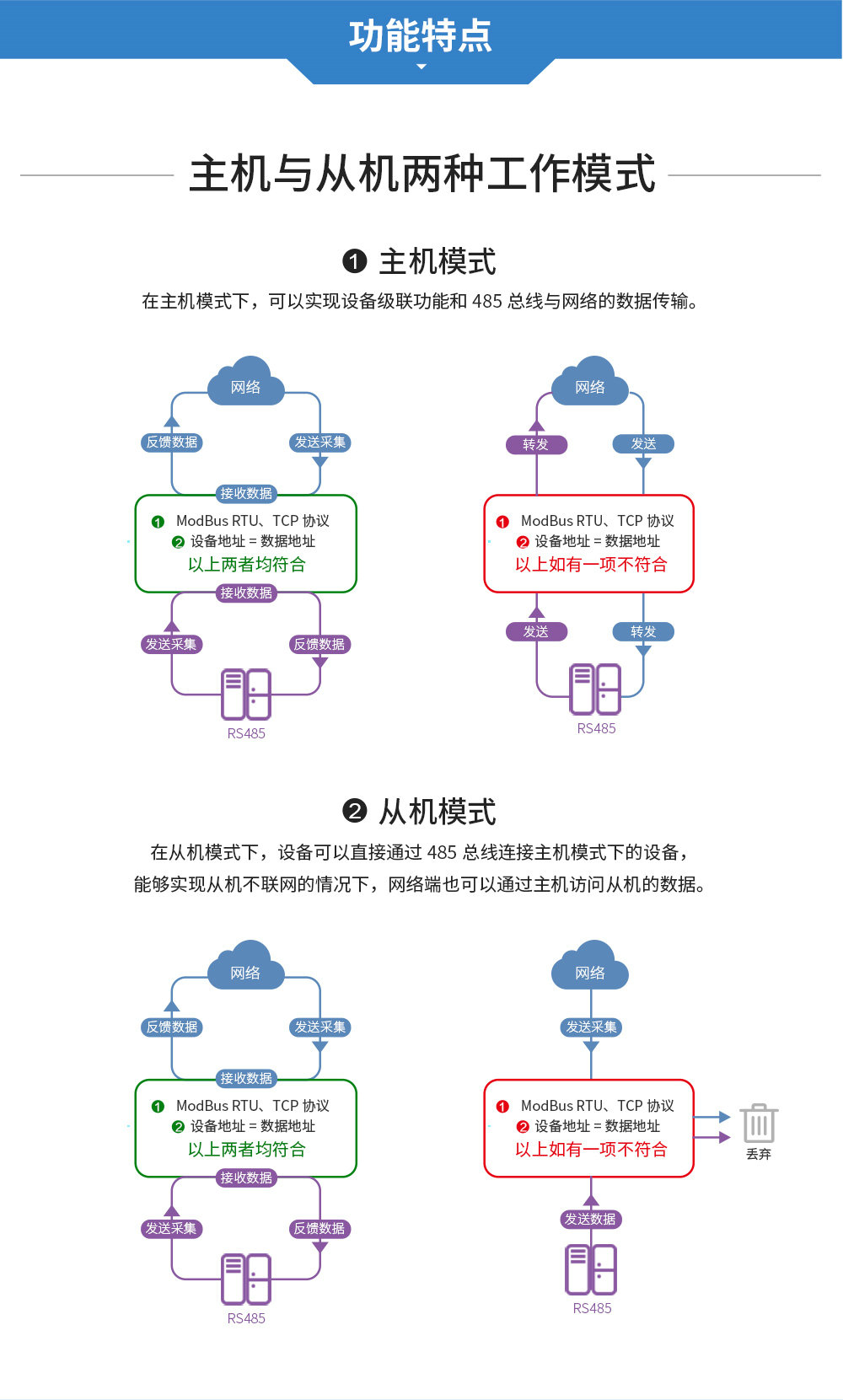

| 工作模式 | 主機模式、從機模式 |

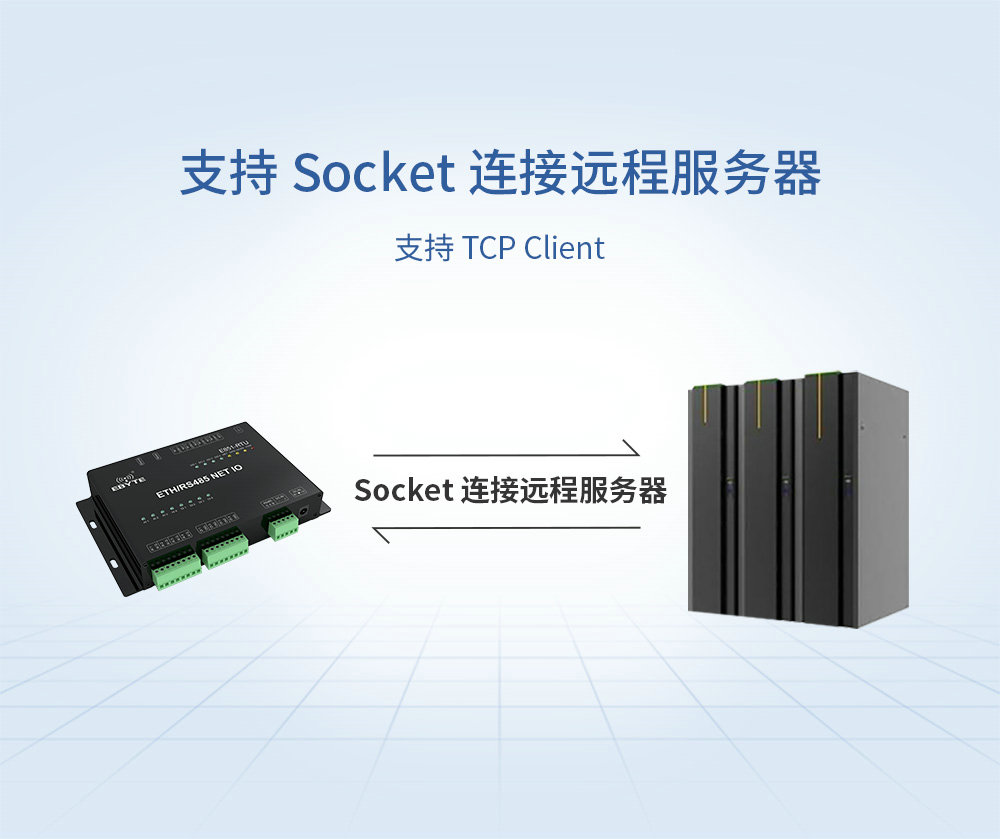

| 數據傳輸方式 | TCP Client |

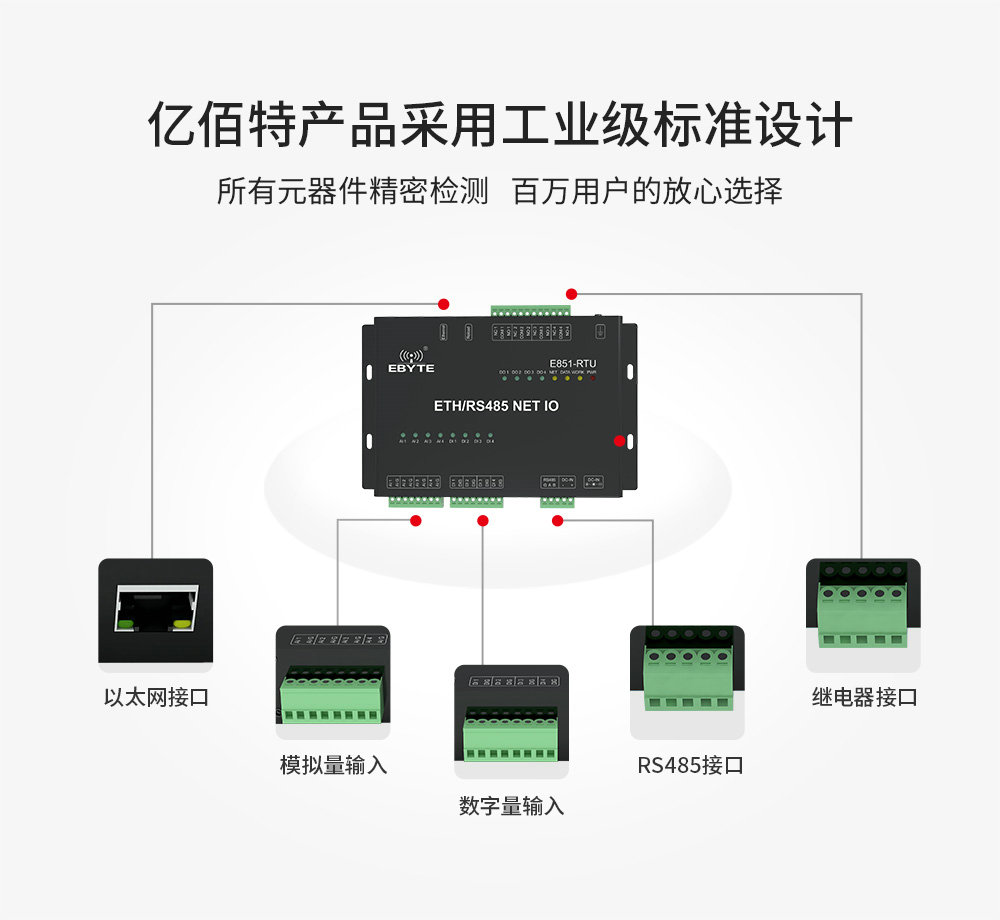

| 腳號 | 端口及其他定義 | 功能 | 說明 |
1 | DC-IN 座 | DC 插座 5.5*2.1mm | 電源輸入端，DC 8V~28V，建議 12V/24V,不可與壓線端子同時供電 |
2 | DC-IN + | 壓線式電源輸入正極 | 電源輸入，DC 8V~28V，建議 12V/24V 不可與 DC 插座同時供電 |
3 | DC-IN - | 壓線式電源輸入負極 | 電源參考地 |
4 | RS485 B | RS485 接口 B | RS485 接口 B 與設備 B 接口相連 |
5 | RS485 A | RS485 接口 A | RS485 接口 A 與設備 A 接口相連 |
6 | RS485 G | 信號參考地 | 信號參考地，可不連 |
7 | DIG | 開關量輸入地 | 可與 DI 4 成對使用 |
8 | DI 4 | 開關量輸入通道 4 | 與 DIG 形成干接點 |
9 | DIG | 開關量輸入地 | 與 DI 3 成對使用 |
10 | DI 3 | 開關量輸入通道 3 | 與 DIG 形成干接點 |
11 | DIG | 開關量輸入地 | 可與 DI 2 成對使用 |
12 | DI 2 | 開關量輸入通道 2 | 與 DIG 形成干接點 |
13 | DIG | 開關量輸入地 | 可與 DI 1 成對使用 |
14 | DI 1 | 開關量輸入通道 1 | 與 DIG 形成干接點 |
15 | AIG | 差分模擬量輸入地 | 可與 AI 4 成對使用 |
16 | AI 4 | 差分模擬量輸入通道 4 | 差分模擬量輸入引腳，與 AIG 形成輸入 |
17 | AIG | 差分模擬量輸入地 | 可與 AI 3 成對使用 |
18 | AI 3 | 差分模擬量輸入通道 3 | 差分模擬量輸入引腳，與 AIG 形成輸入 |
19 | AIG | 差分模擬量輸入地 | 可與 AI 2 成對使用 |
20 | AI 2 | 差分模擬量輸入通道 2 | 差分模擬量輸入引腳，與 AIG 形成輸入 |
21 | AIG | 差分模擬量輸入地 | 可與 AI 1 成對使用 |
22 | AI 1 | 差分模擬量輸入通道 1 | 差分模擬量輸入引腳，與 AIG 形成輸入 |
23 | Ethernet | 網口 | 以太網連接口 |

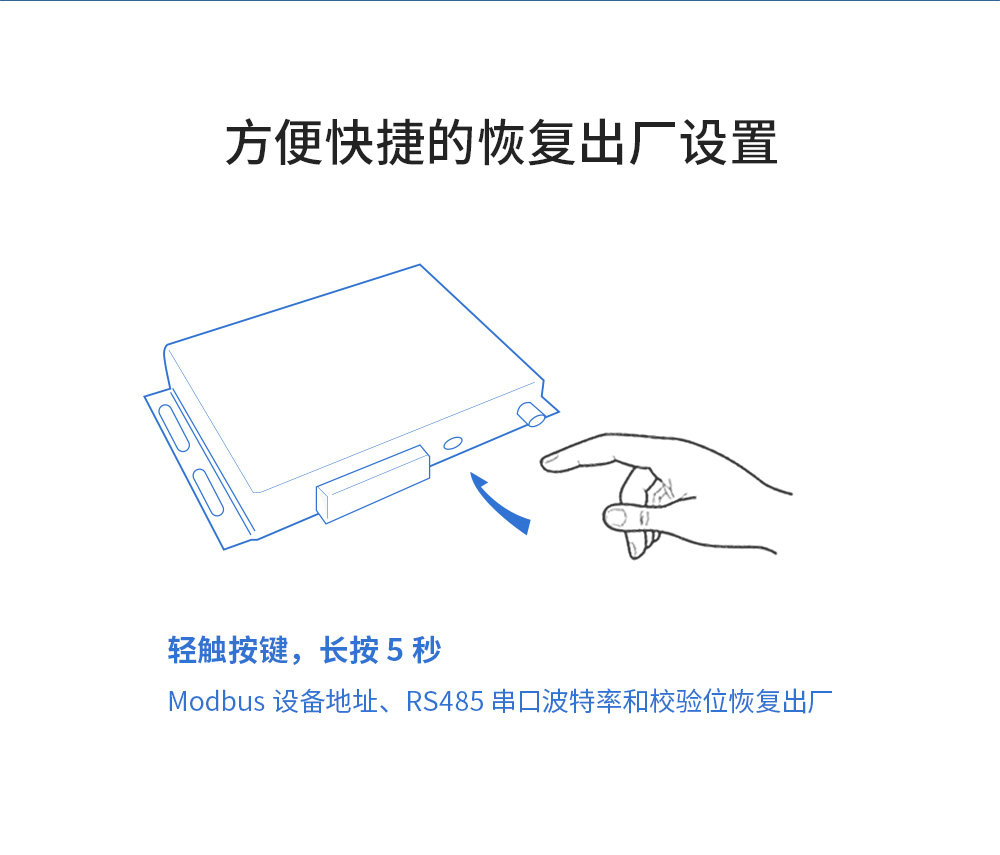

24 | Reload | 復位按鍵 | 長按 5s 起作用 |
25 | NC 1 | 繼電器 1 常閉引腳 | 與繼電器 1 公共端配合使用 |
26 | COM 1 | 繼電器 1 公共端 | 與繼電器 1 常開引腳/常閉引腳配合使用 |
27 | NO 1 | 繼電器 1 常開引腳 | 與繼電器 1 公共端配合使用 |
28 | NC 2 | 繼電器 2 常閉引腳 | 與繼電器 2 公共端配合使用 |
29 | COM 2 | 繼電器 2 公共端 | 與繼電器 2 常開引腳/常閉引腳配合使用 |
30 | NO 2 | 繼電器 2 常開引腳 | 與繼電器 2 公共端配合使用 |
31 | NC 3 | 繼電器 3 常閉引腳 | 與繼電器 3 公共端配合使用 |
32 | COM 3 | 繼電器 3 公共端 | 與繼電器 3 常開引腳/常閉引腳配合使用 |
33 | NO 3 | 繼電器 3 常開引腳 | 與繼電器 3 公共端配合使用 |
34 | NC 4 | 繼電器 4 常閉引腳 | 與繼電器 4 公共端配合使用 |
35 | COM 4 | 繼電器 4 公共端 | 與繼電器 4 常開引腳/常閉引腳配合使用 |
36 | NO 4 | 繼電器 4 常開引腳 | 與繼電器 4 公共端配合使用 |
37 | 接地螺絲 | 與大地連接 | 與大地連接 |
LED燈
| AI 1 | 差分模擬量輸入通道 1 指示 | 綠色 LED，足夠大 的輸入量（≥0.5mA）亮起 |
| AI 2 | 差分模擬量輸入通道 2 指示 | 綠色 LED，足夠大的輸入量（≥0.5mA）亮起 |
| AI 3 | 差分模擬量輸入通道 3 指示 | 綠色 LED，足夠大的輸入量（≥0.5mA）亮起 |
| AI 4 | 差分模擬量輸入通道 4 指示 | 綠色 LED，足夠大的輸入量（≥0.5mA）亮起 |
| DI 1 | 開關量輸入通道 1 指示 | 綠色 LED，DI 1、DIG 短接亮起 |
| DI 2 | 開關量輸入通道 2 指示 | 綠色 LED，DI 2、DIG 短接亮起 |
| DI 3 | 開關量輸入通道 3 指示 | 綠色 LED，DI 3、DIG 短接亮起 |
| DI 4 | 開關量輸入通道 4 指示 | 綠色 LED，DI 4、DIG 短接亮起 |
| DO 1 | 繼電器 1 輸出指示 | 綠色 LED，NO 1、COM 1 閉合亮起 |
| DO 2 | 繼電器 2 輸出指示 | 綠色 LED，NO 2、COM 2 閉合亮起 |
| DO 3 | 繼電器 3 輸出指示 | 綠色 LED，NO 3、COM 3 閉合亮起 |
| DO 4 | 繼電器 4 輸出指示 | 綠色 LED，NO 4、COM 4 閉合亮起 |
| NET | 網絡指示 | 黃色 LED，入網后長亮 |
| DATA | 串口數據指示 | 黃色 LED，RS485 接口有數據傳輸時亮起（表現為閃爍） |
| WORK | 工作/復位指示 | 黃色 LED，規律閃爍/復位成功后快閃 |
| PWR | 電源指示 | 紅色 LED，長亮 |
