采集類型：數字量
接口類型：RS485
采集路數：16路
產品尺寸：105*75*30mm
產品重量：256±5g

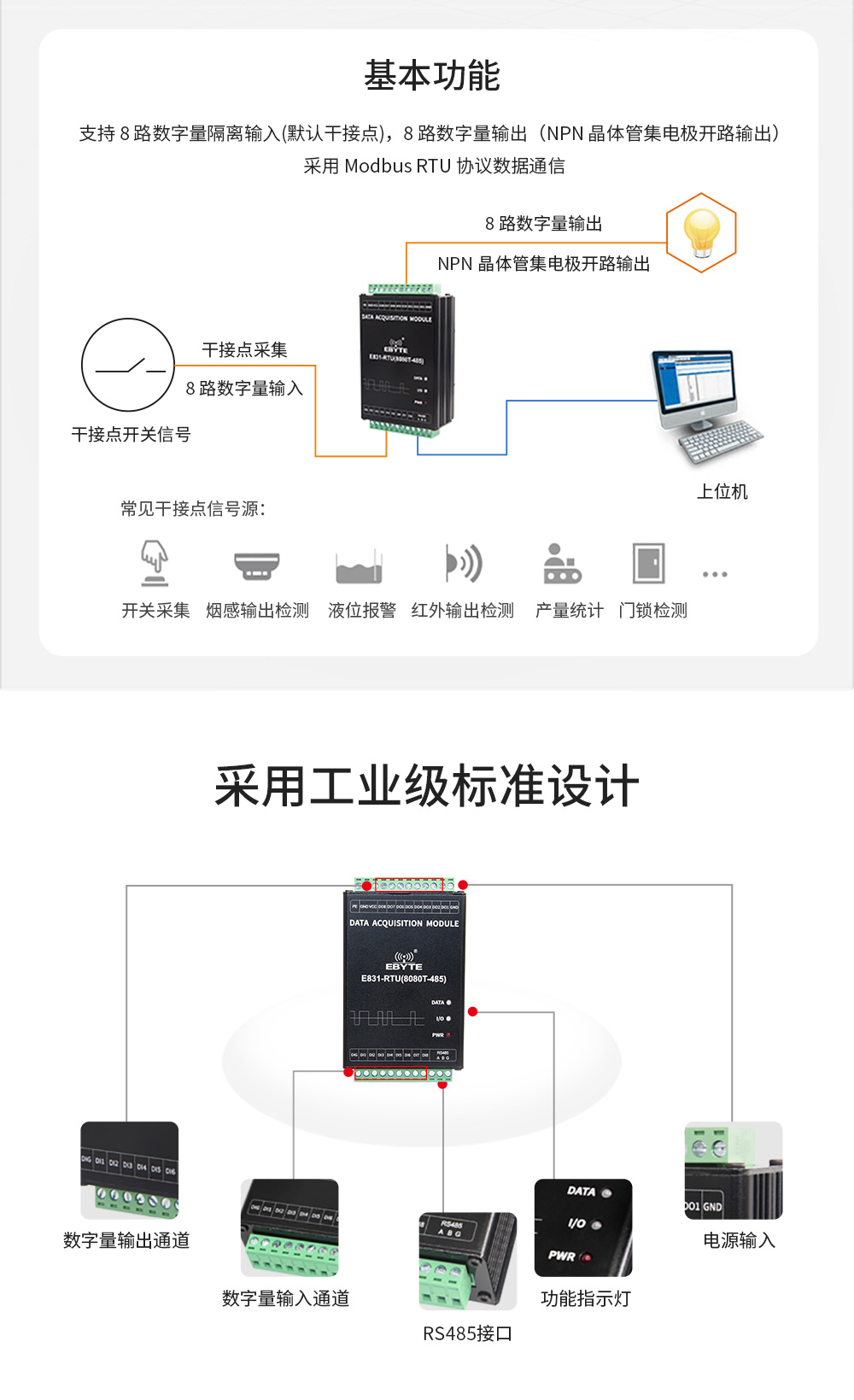

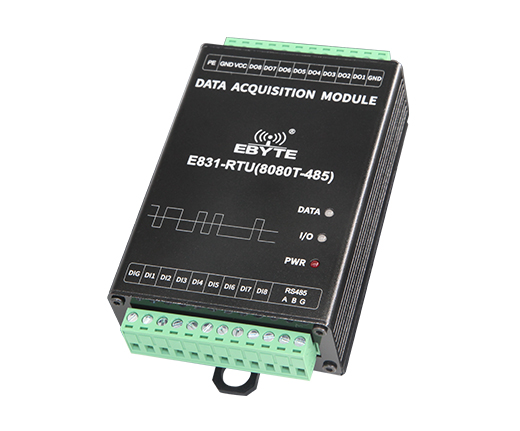

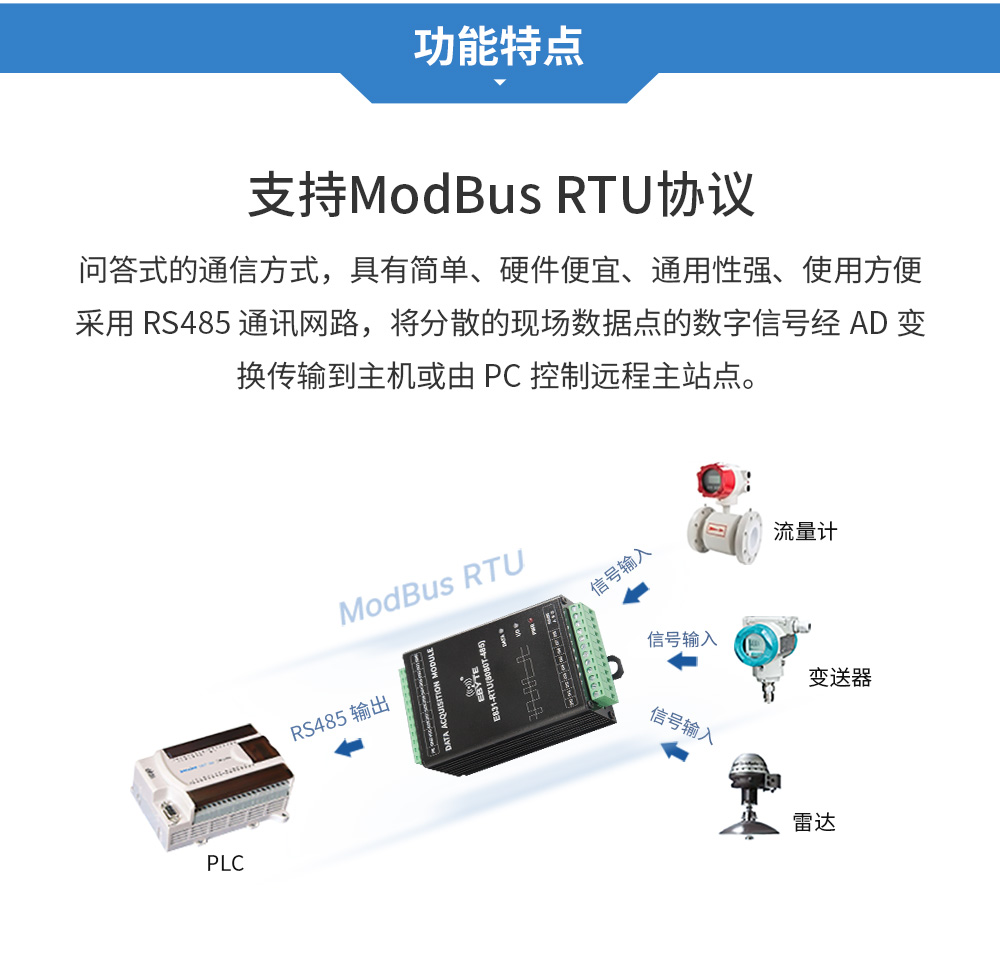

產品簡介：E831-RTU(8080T-485)是一款支持8路數字量輸入（默認干接點），8路數字量輸出（NPN 晶體管集電極開路輸出）的IO產品。支持Modbus RTU協議。該產品具有高度易用性，用戶可方便快速地集成于自己的系統中。產品噴涂三防漆，具有“防霉菌”“防潮濕”“防鹽霧”等功能。
| 硬件參數 | 指標 |

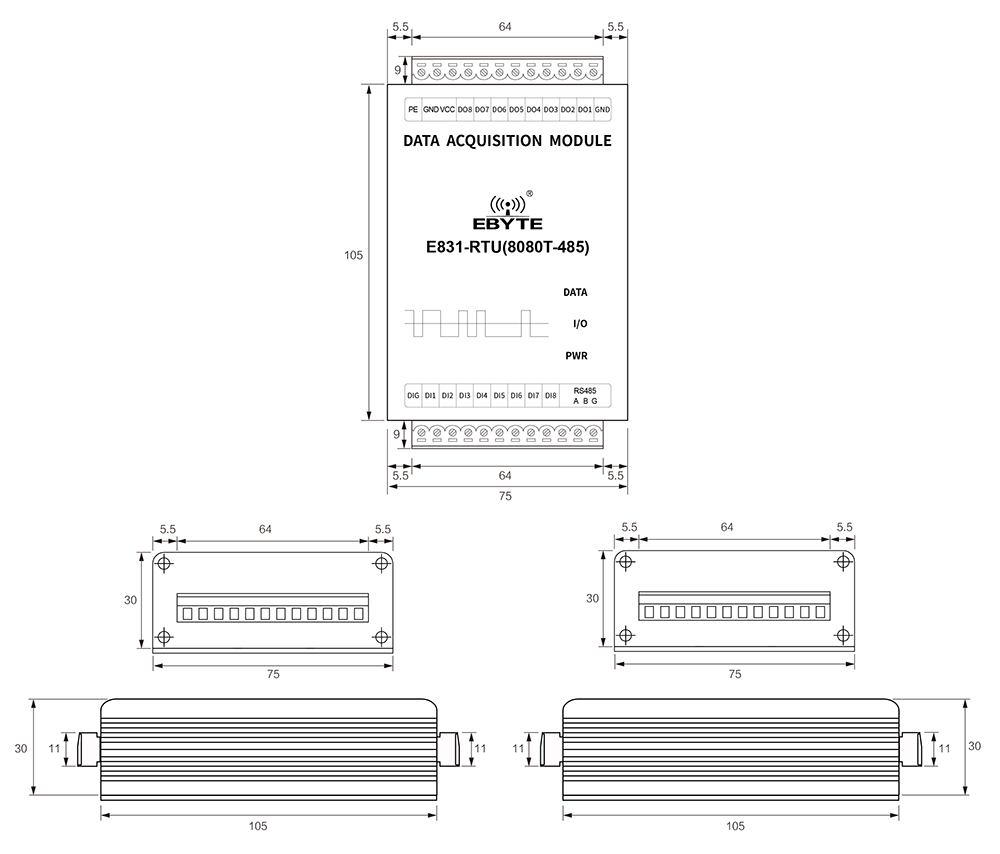

| 產品尺寸(H*W*D) | 105*75*30 mm |
| 產品重量 | 256g±5g |
| 接口方式 | 壓線方式，1*12*5.08mm |

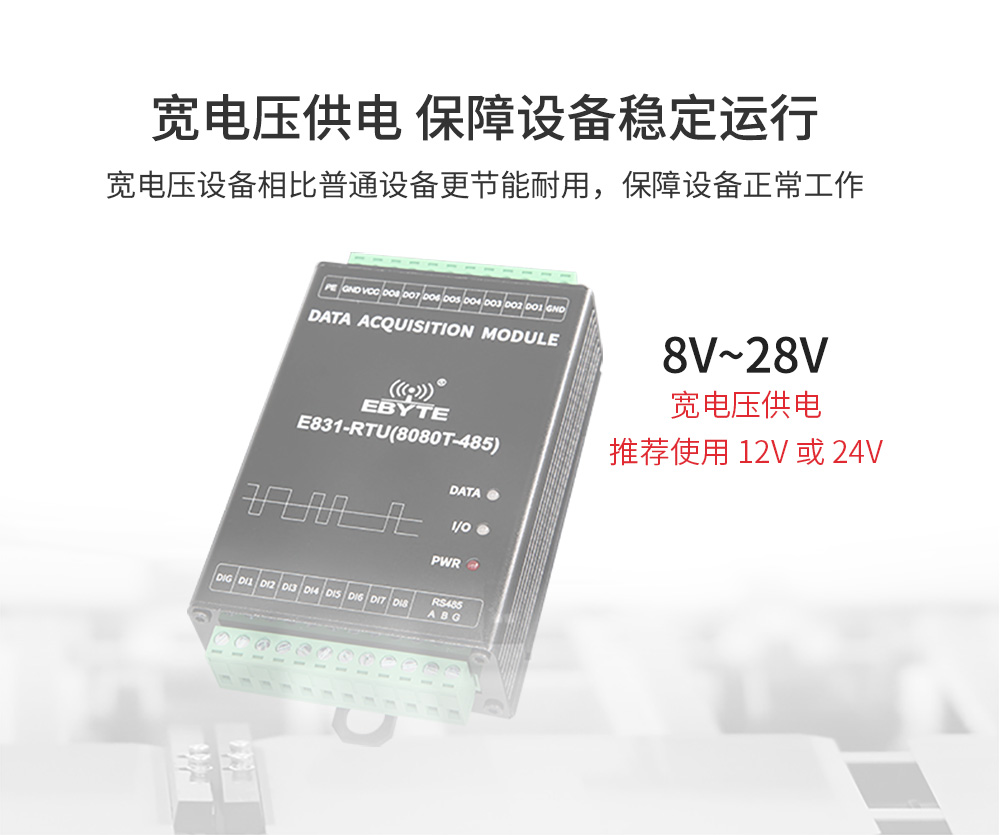

| 工作電壓 | DC8V~28V, 推薦使用 12V 或 24V,超過 28V 可能會損壞設備 |
| 工作電流 | 12V@ 56mA 待機電流 / 12V@ 86mA 工作電流 |
| 通信接口 | RS485：1200~115200bps |
| 8 路數字量輸入接口 | 干接點，DI 采集頻率 1KHz |
| 8 路數字量輸出接口 | 集電極開路，DO觸點容量：30V/50mA |
| 波特率 | 波特率范圍 1200~115200bps，出產默認 9600 |
| 工作溫度 | -20℃~+70℃ |
| 存儲溫度 | -40℃~+85℃ |
| 工作濕度 | 5%~95% |
| 存儲濕度 | 1%~95% |
| 腳號 | 端口及其他定義 | 功能 | 說明 |
1 | PE | 與大地連接 | 與大地連接 |
2 | GND | 壓線式電源輸入負極 | 電源參考地 |
3 | VCC | 壓線式電源輸入正極 | 電 源 輸 入 端 ， DC 8V~28V ， 建 議12V/24V |
4 | DO8 | 數字量輸出通道 8 | NPN 晶體管集電極開路輸出通道 8 |
5 | DO7 | 數字量輸出通道7 | NPN 晶體管集電極開路輸出通道 7 |
6 | DO6 | 數字量輸出通道6 | NPN 晶體管集電極開路輸出通道 6 |
7 | DO5 | 數字量輸出通道5 | NPN 晶體管集電極開路輸出通道 5 |
8 | DO4 | 數字量輸出通道 4 | NPN 晶體管集電極開路輸出通道 4 |
9 | DO3 | 數字量輸出通道3 | NPN 晶體管集電極開路輸出通道 3 |
10 | DO2 | 數字量輸出通道2 | NPN 晶體管集電極開路輸出通道 2 |
11 | DO1 | 數字量輸出通道1 | NPN 晶體管集電極開路輸出通道 1 |
12 | GND | 信號參考地 | 信號參考地 |

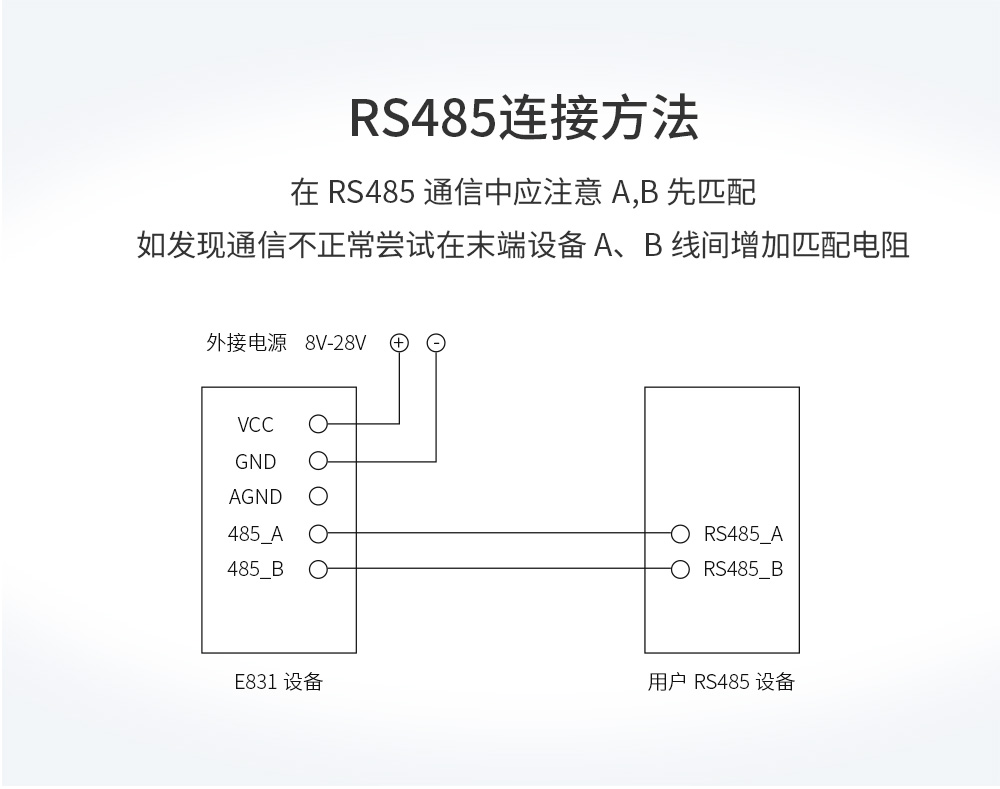

13 | RS485-G | RS485 信號參考地 | RS485 信號參考地，可不連 |
14 | RS485-B | RS485 接口 B | RS485 接口 B 與設備 B 接口相連 |
15 | RS485-A | RS485 接口 A | RS485 接口 A 與設備 A 接口相連 |
16 | DI8 | 數字量輸入通道 8 | 與 DIG 形成干接點 |
17 | DI7 | 數字量輸入通道7 | 與 DIG 形成干接點 |
18 | DI6 | 數字量輸入通道6 | 與 DIG 形成干接點 |
19 | DI5 | 數字量輸入通道5 | 與 DIG 形成干接點 |
20 | DI4 | 數字量輸入通道4 | 與 DIG 形成干接點 |
21 | DI3 | 數字量輸入通道3 | 與 DIG 形成干接點 |
22 | DI2 | 數字量輸入通道2 | 與 DIG 形成干接點 |
23 | DI1 | 數字量輸入通道1 | 與 DIG 形成干接點 |
24 | DIG | 數字量輸入信號參考地 | 數字量輸入信號參考地 |
LED燈
DATA | 串口數據指示 | 雙色燈，綠色表示數據接收，藍色表示數據發送 |
I/O | 輸入輸出狀態指示燈 | 雙色燈，任何一路輸入有信號綠色指示燈亮，任何一路輸出有信號藍色指 示燈亮，當既有輸出又有輸入時，同時亮，指示燈為青色。 |
PWR | 電源指示 | 紅色 LED，長亮 |
