傳輸類型：4G/LTE
接口類型：RS485/RS232
產品重量：134±5g

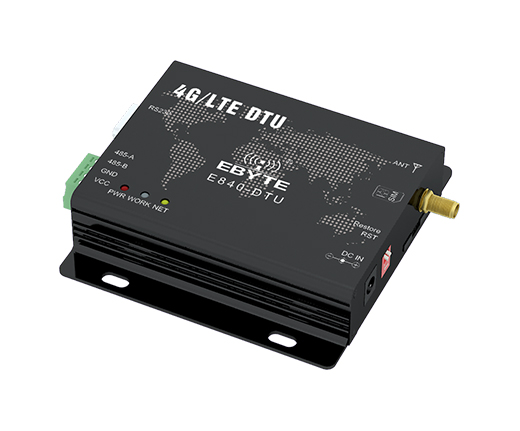

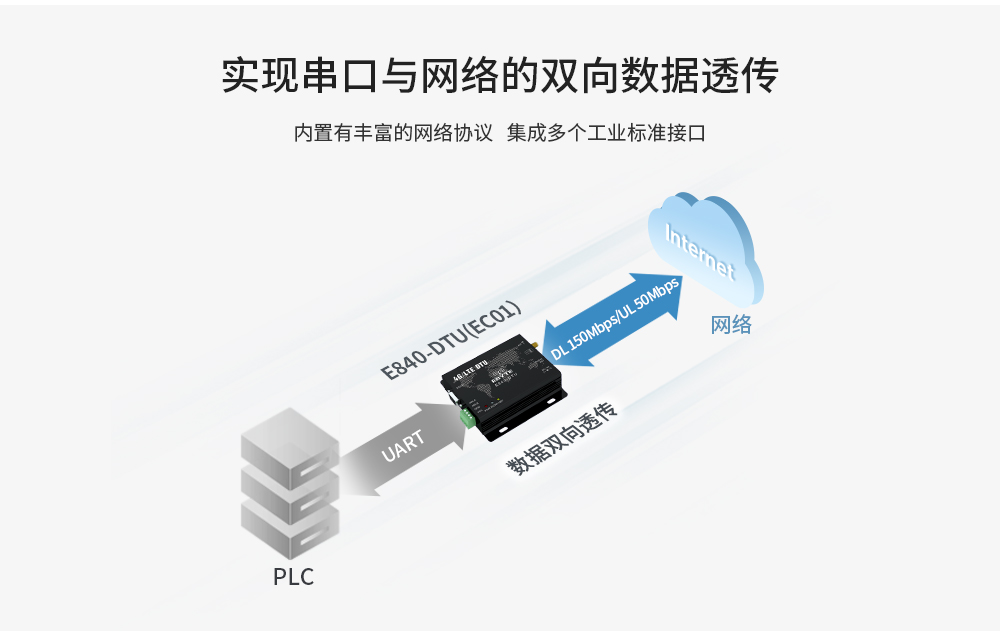

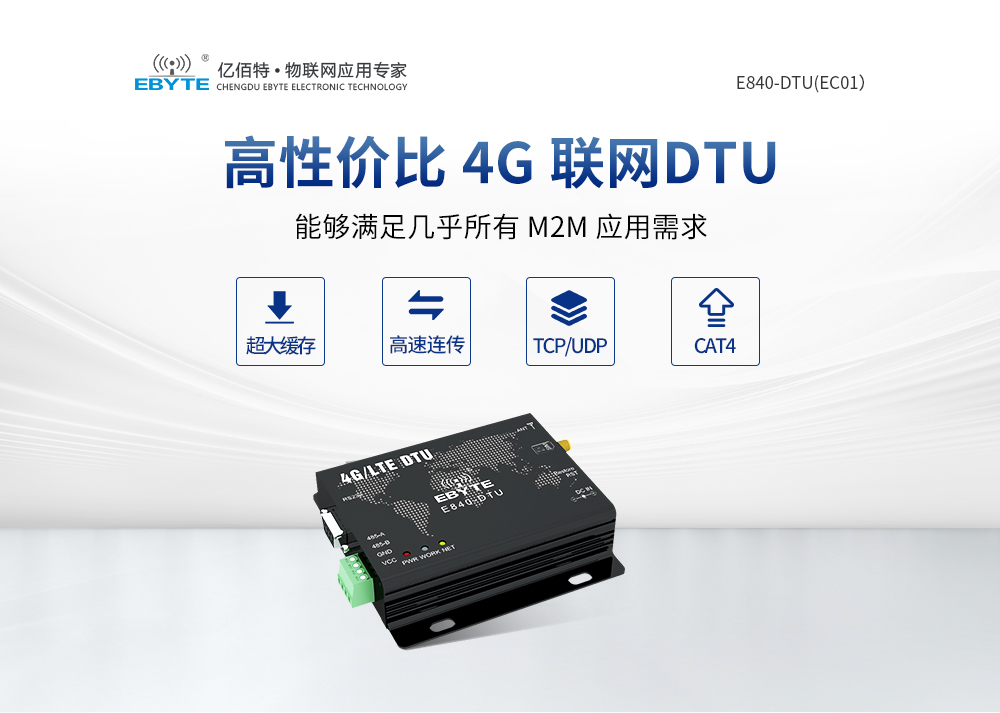

產品簡介：E840-DTU(EC01)是億佰特推出的 LTE 數傳電臺產品，該產品軟件功能完善，覆蓋絕大多數常規應用場景，用戶只需通過簡單的設置，即可實現串口到網絡服務器的雙向數據透明傳輸。產品噴涂三防漆，具有“防霉菌”“防潮濕”“防鹽霧”等功能。
溫馨提示：該產品已下架，批量可發起生產。
| 特性參數 | 描述 |
| 支持頻段 | LTE-TDD:B34/B38/B39/B40/B41 LTE-FDD:B1/B3/B5/B8 WCDMA:B1/B5/B8 |
| LTE 特性 | LTE(non-CA Cat4) LTE FDD:DL 150Mbps/UL 50Mbps@20M BW cat4 LTE TDD:DL 130Mbps/UL 35Mbps@20M BW cat4 |
| WCDMA 特性 | WCDMA(3GPP R8) UMTS R99: DL 384kbps/UL 384kbps DC-HSPA+: DL 42Mbps/UL 5.76Mbps |
| 網絡協議特性 | 支持TCP/UDP |
| 硬件特性 | 描述 |
| 射頻接口 | SMA |
| 數據接口 | RS485 / RS232 |

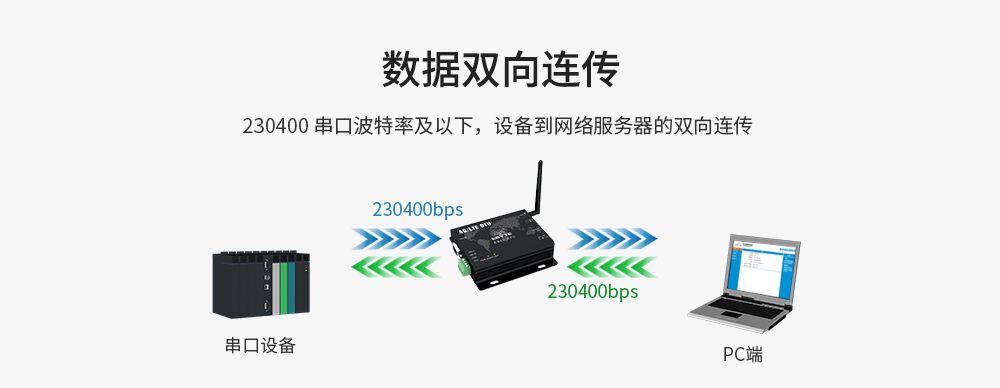

| 波特率 | 支持最大230400bps(RS485)/115200(RS232)，默認 115200bps |
| 發射功率 | LTE: Class 3(23dBm±2dB) UMTS: Class 3(24dBm+1/-3dB) |
| 耗流（典型值） | 226 mA @LTE 發射 (5V) 68 mA @LTE 接收 (5V) |
| 工作電壓 | DC 5V~36V |
| 工作溫度 | 正常工作溫度-30°C to +75°C 極限工作溫度-40°C to +85°C |
| 濕度 | RH5%～RH95% |

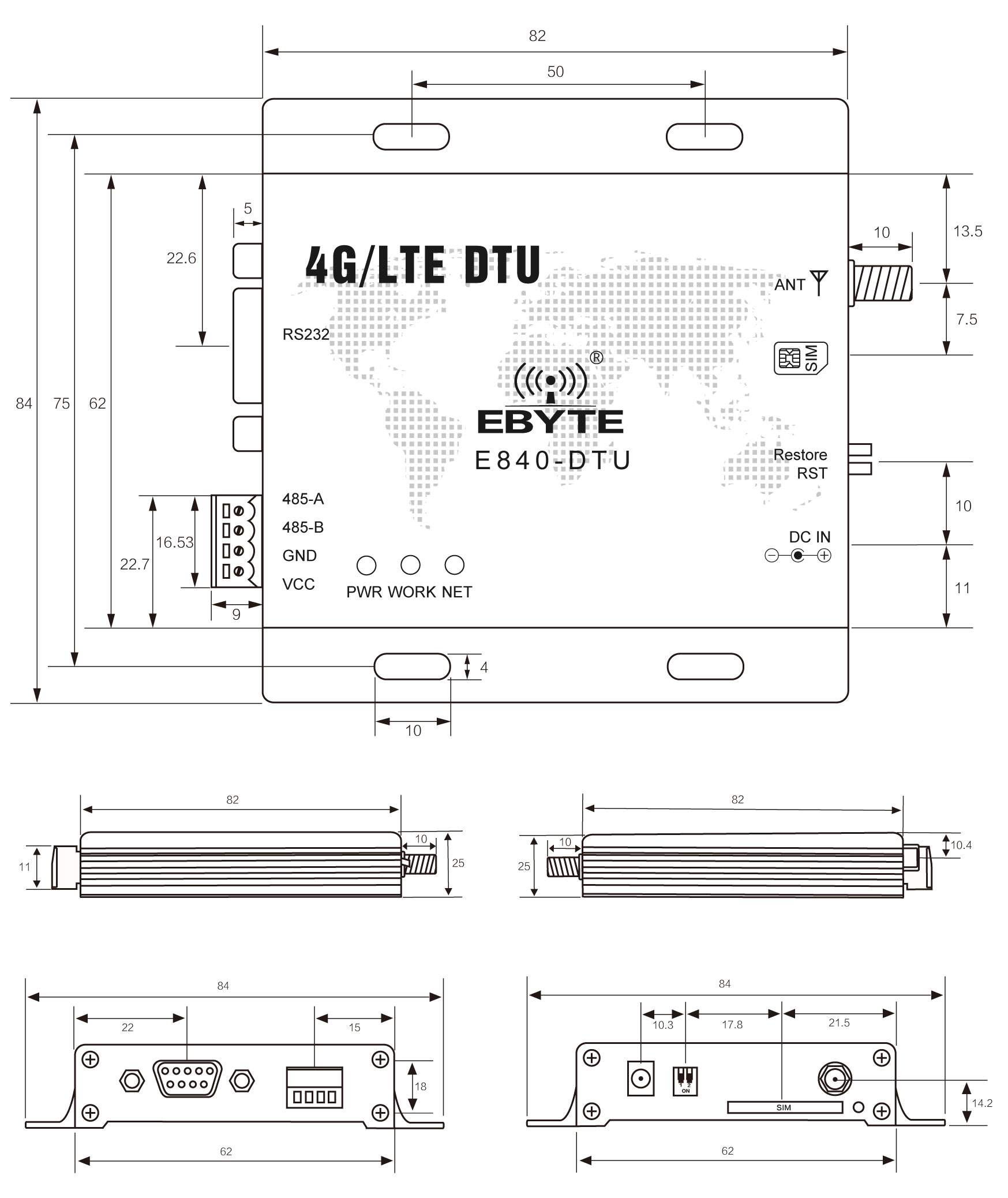

| 外形尺寸 | 82*84*24mm |
| 產品重量 | 134±5g |

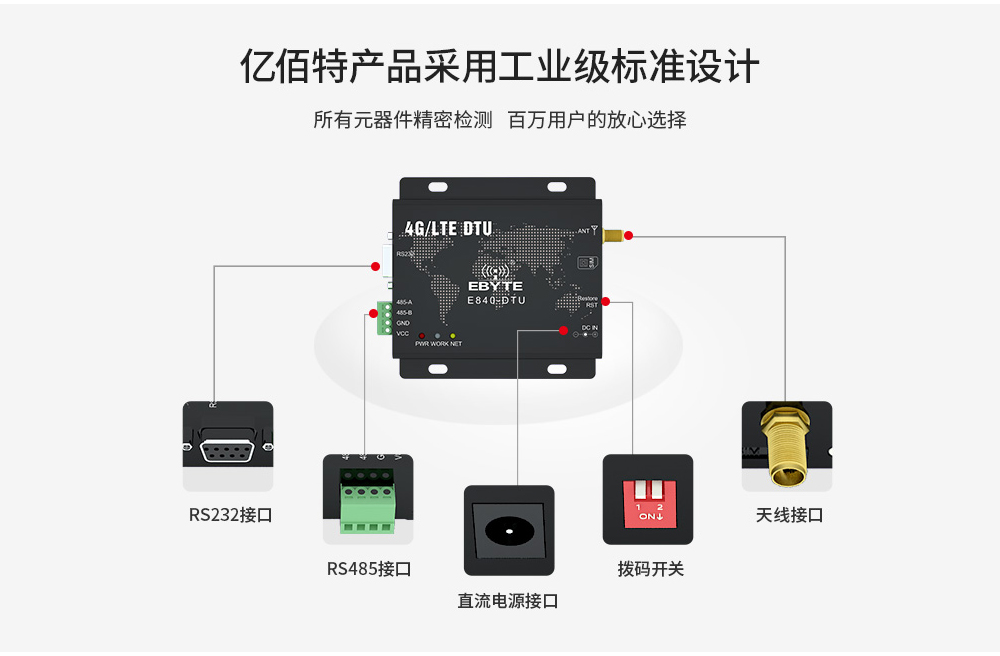

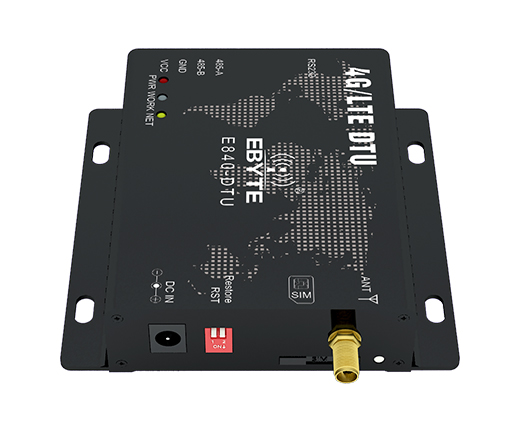

| 引腳序號 | 引腳名稱 | 引腳名稱 |
| 1 | RS232 | RS232 通訊接口 |
| 2 | 485_A | 外接其他 RS485設備的 A 端 |
| 3 | 485_B | 外接其他 RS485設備的 B 端 |
| 4 | GND | 地線 |
| 5 | VCC | 電源，供電范圍8~28V |
| 6 | PWR | 電源指示燈 |
| 7 | WORK | 藍色：收據收發指示引腳，當網絡接收到數據或者串口接收到數據（50ms高/10ms低） 綠色：設備狀態指示引腳， 低：設備上電到正在搜尋SIM卡 1800ms低，200ms高：設備檢查到正確的SIM卡，正在附著網絡； 高：設備附著網絡成功； |

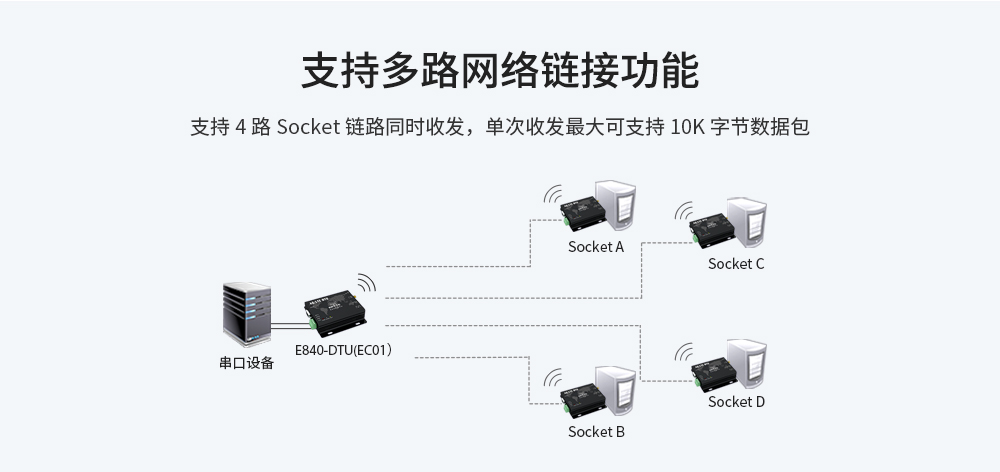

| 8 | NET | 綠色：SocketA 鏈路連接狀態指示引腳 高：SocketA與網絡服務器連接成功； 低：SocketA未成功連接到網絡服務器； 藍色：SocketB 鏈路連接狀態指示引腳 高：SocketB與網絡服務器連接成功； 低：SocketB未成功連接到網絡服務器； |
| 9 | DC8~28V | 電源適配器接口，供電范圍8~28V |
| 10 | RST | 電臺復位撥碼開關（向下，復位） |
| 11 | Restore | 電臺工作撥碼開關 電臺正常上電后Restore撥碼由上到下，向下持續3~10S，然后由下到上，該過程正常完成后，電臺 參數將恢復出廠設置，并立即重啟 |
| 12 | SIM | SIM卡插槽 |
| 13 | ANT | 天線接口（SMA-K外螺紋內孔，50Ω特性阻抗） |
